【花雕动手做】9-60V 大功率驱动模块 PWM 控制器20A调流器

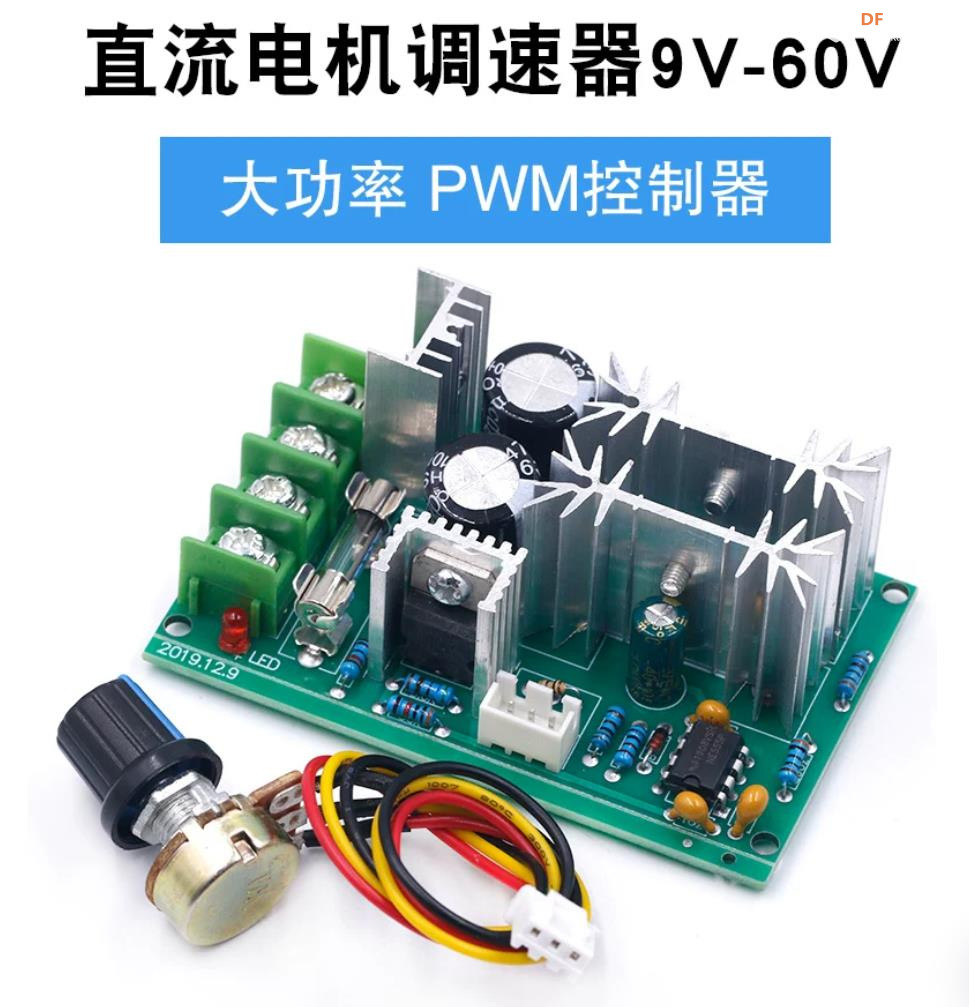

# 9‑60V 大功率 PWM 直流电机调速器

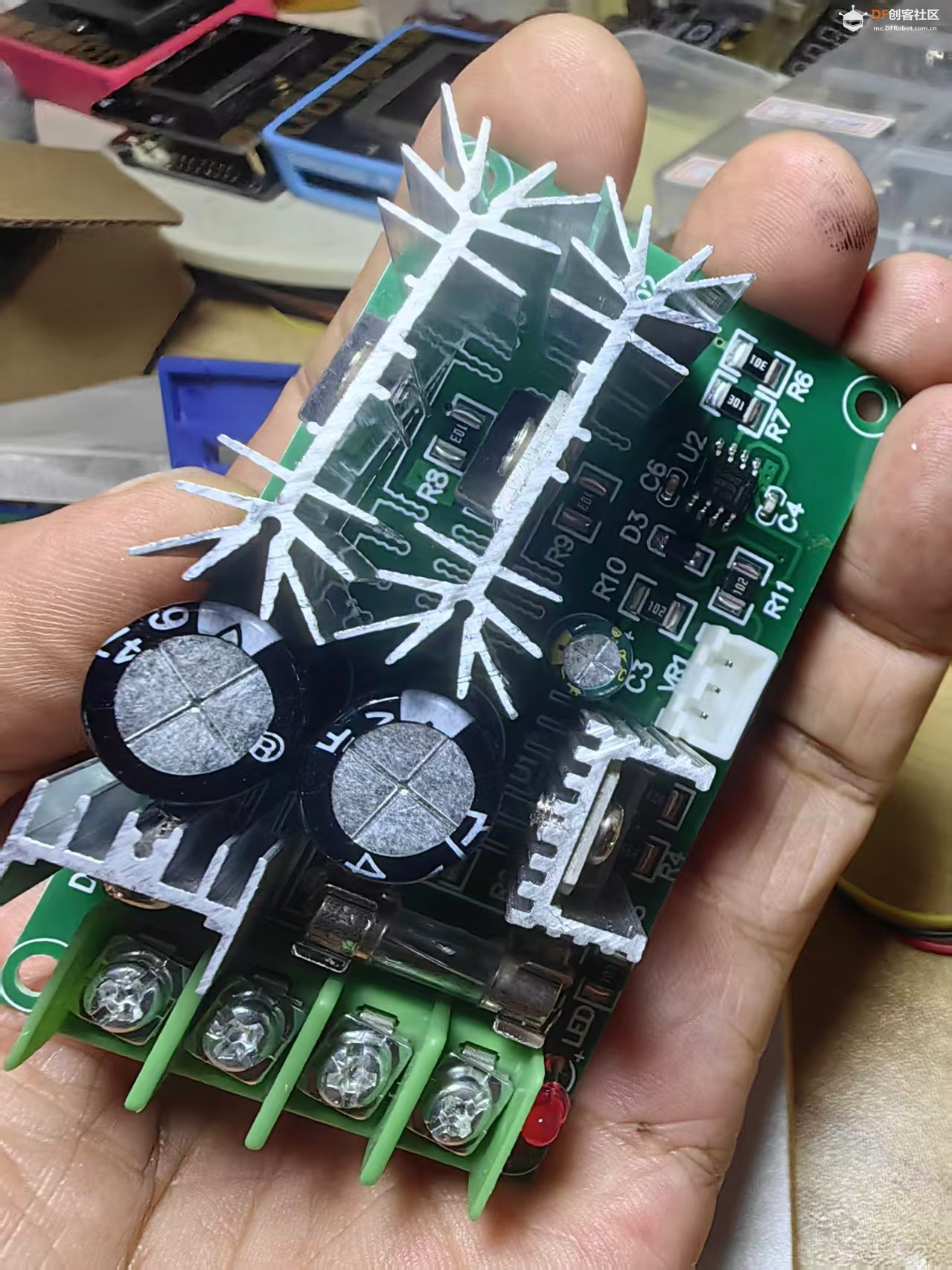

这是一款**高压宽压 PWM 有刷直流电机调速板**，外置分离电位器旋钮，采用大功率 MOS 管，支持 9‑60V 宽直流电压输入，依靠 PWM 脉冲调占空比实现电机无级调速；只做速度调节，**不具备正反转功能**。自带外接电位器接口，既可以面板旋钮本地手动调速，也可以外接 0‑5V 模拟电压实现外部信号调速，适配大功率直流有刷电机、水泵、风扇，在 DIY 机器人、履带底盘、工业设备改造中使用广泛。

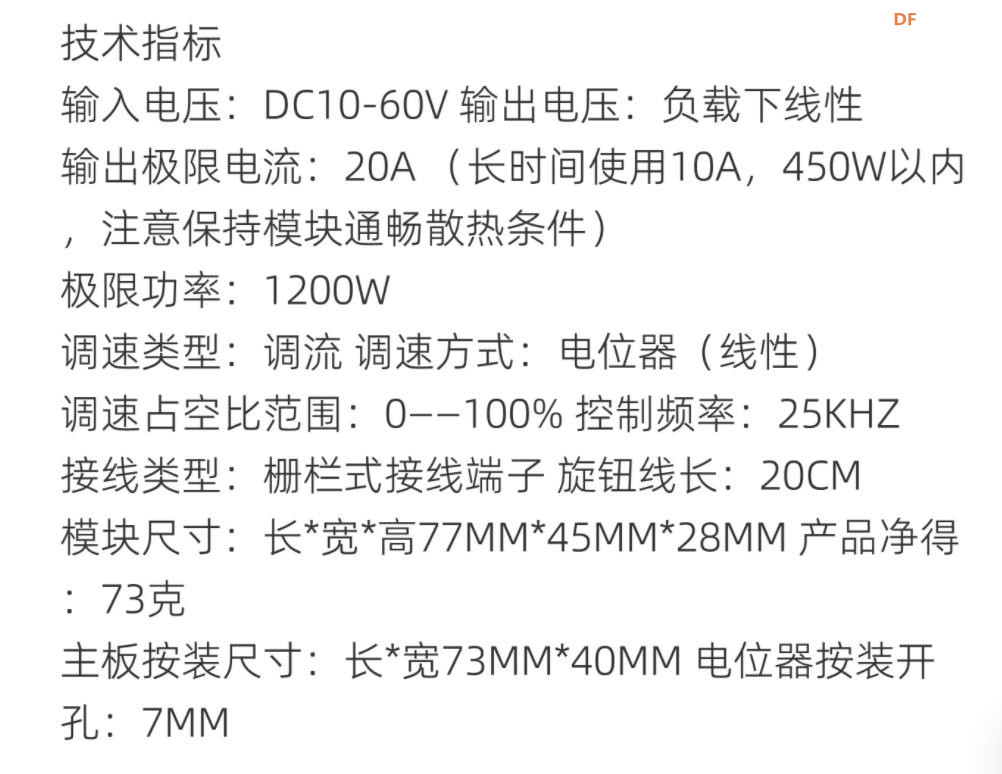

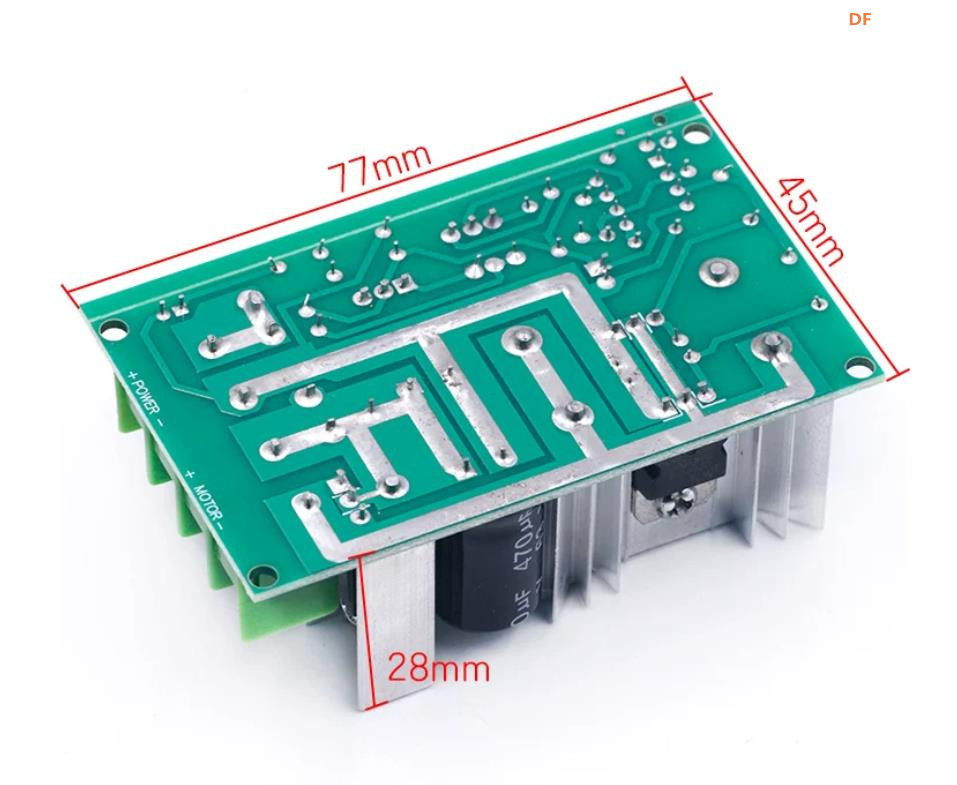

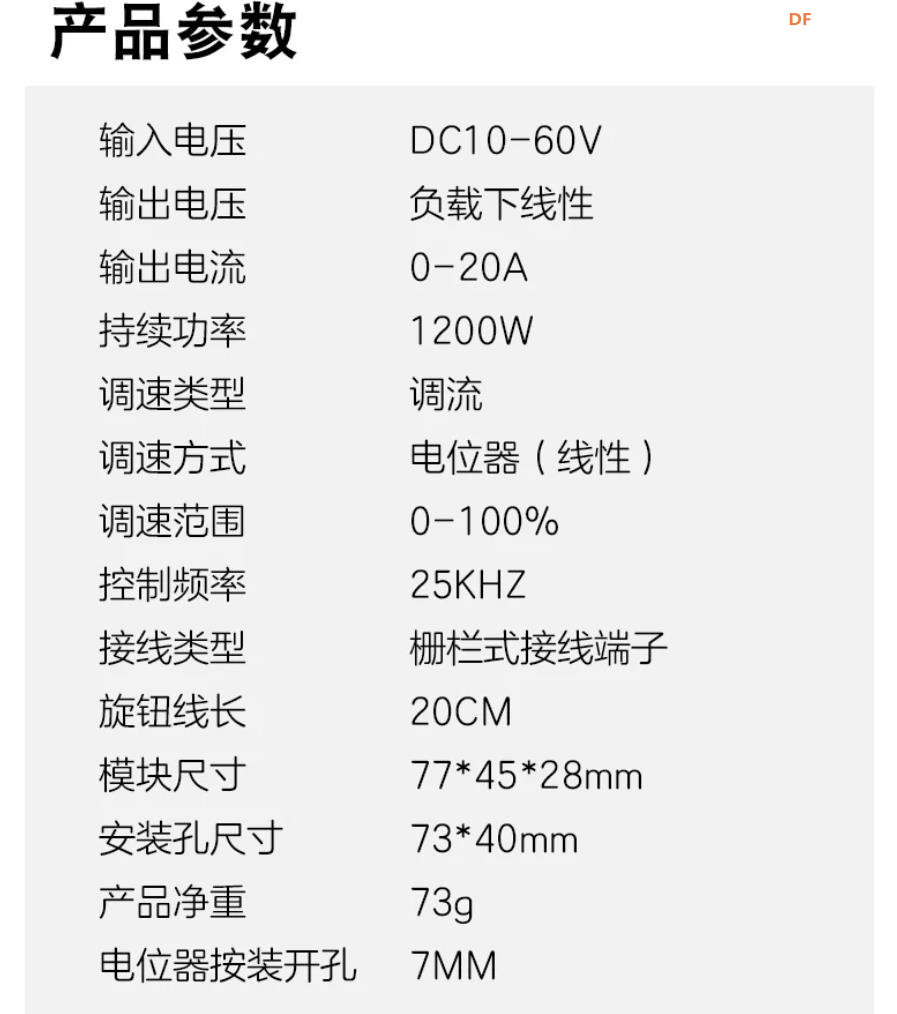

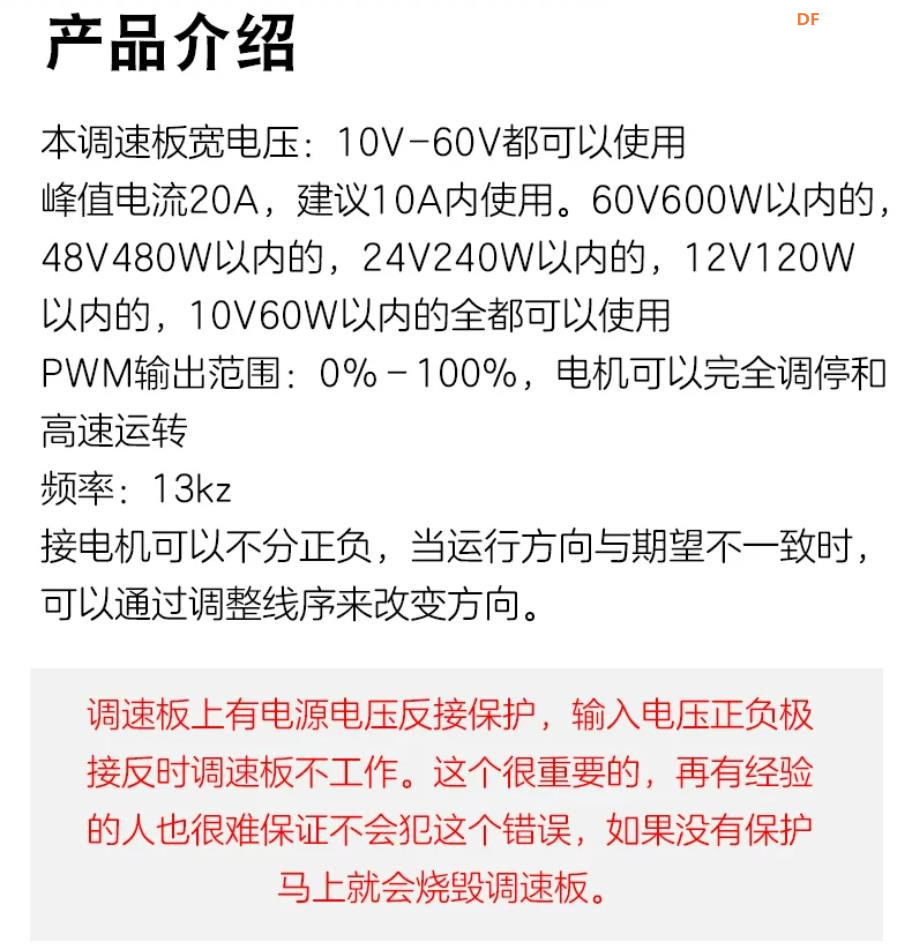

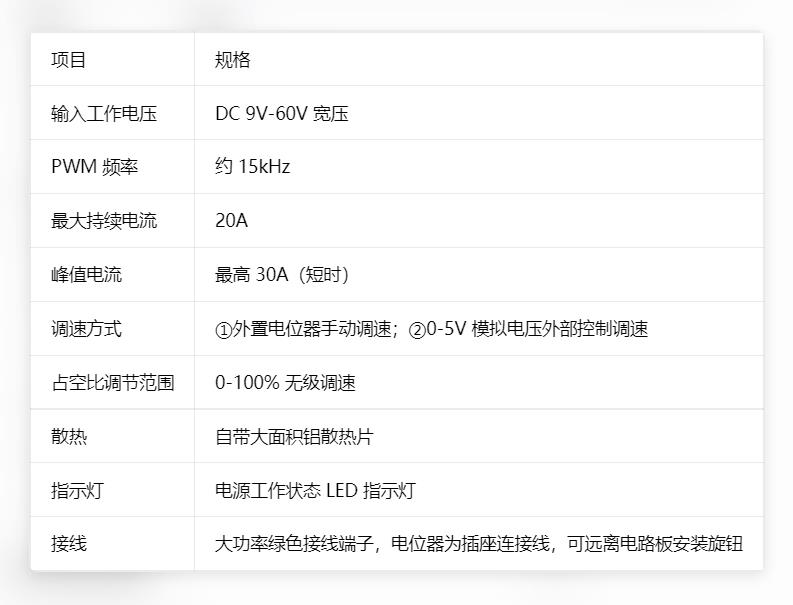

## 1、核心参数

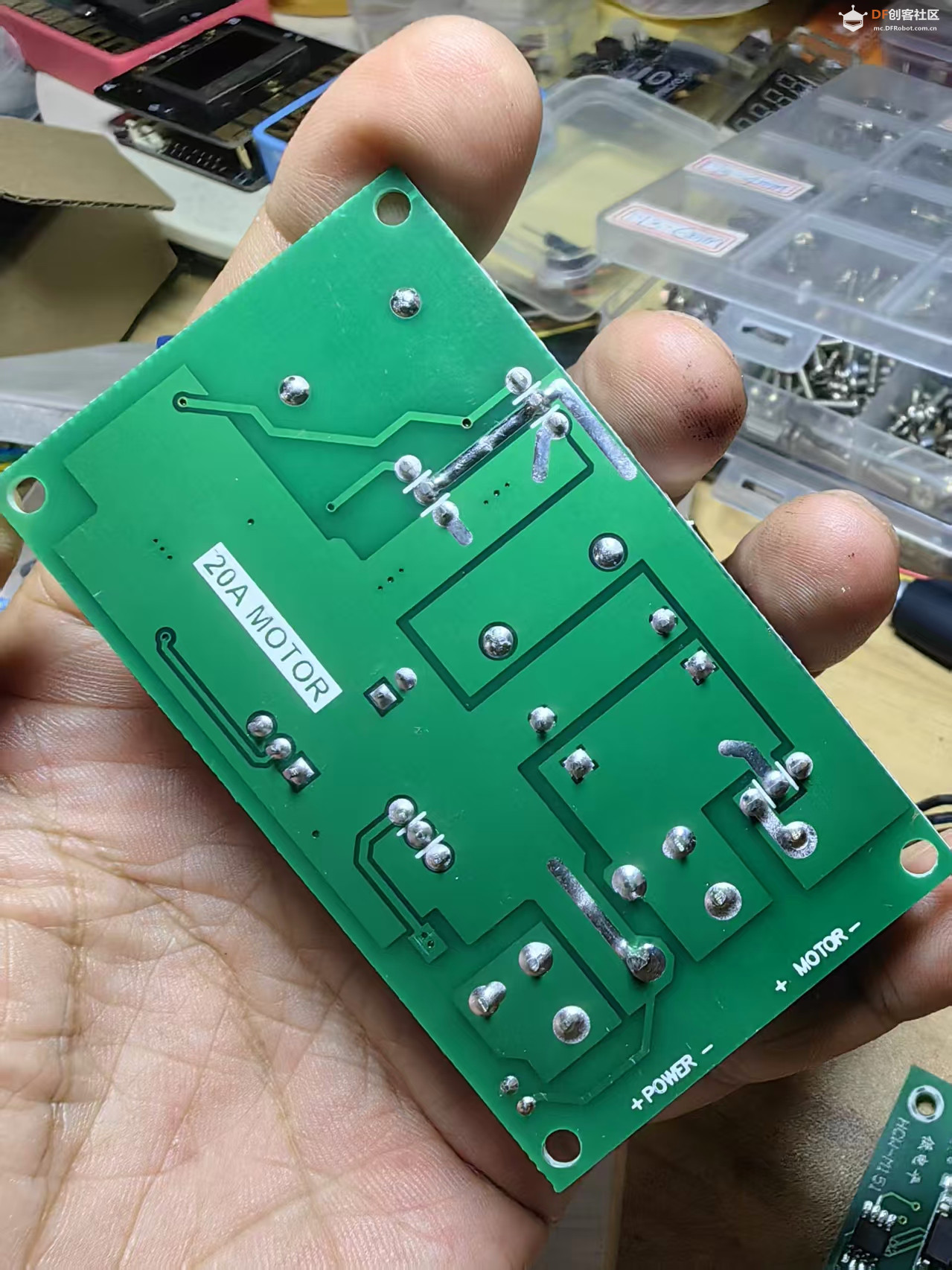

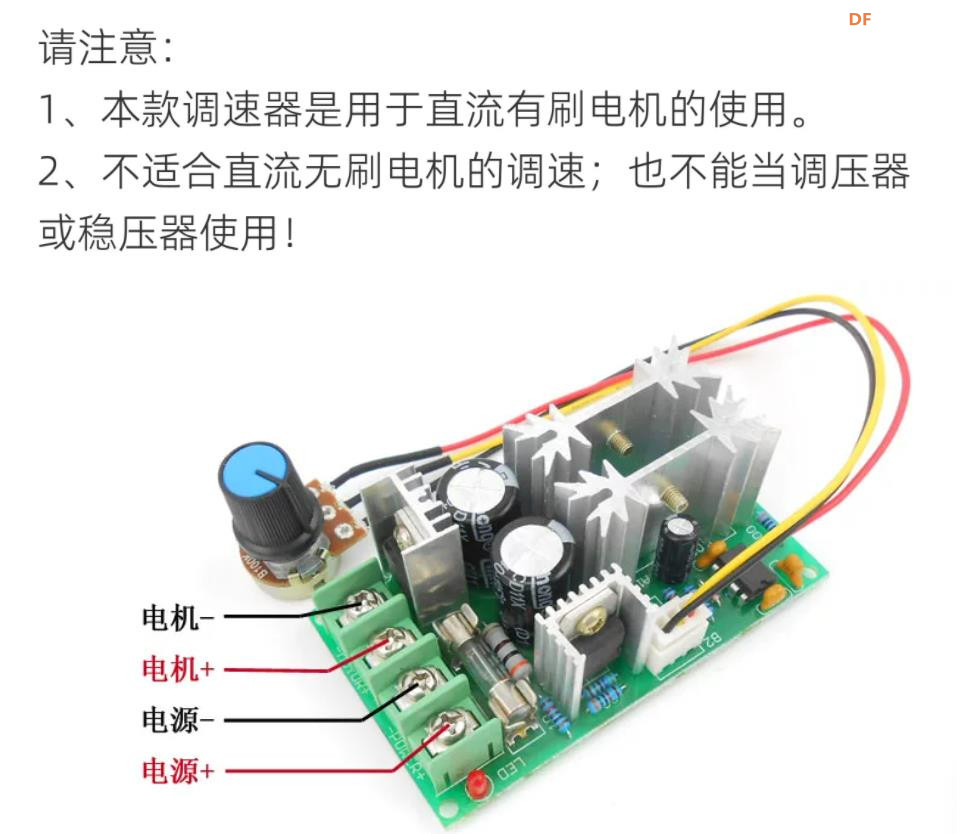

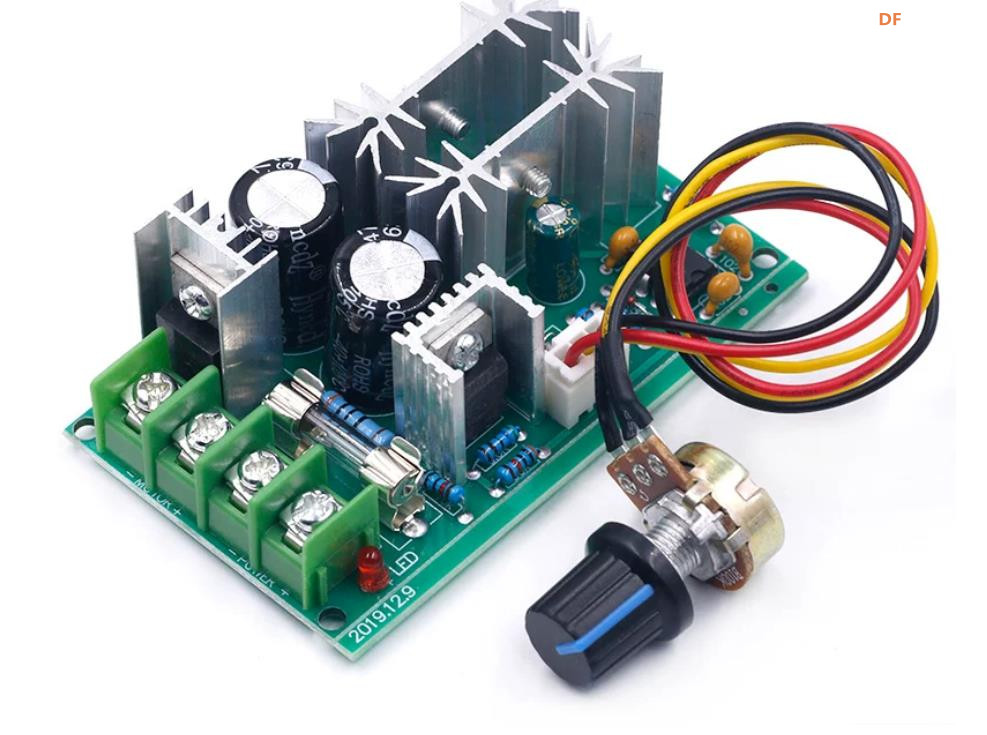

## 2、端子与接口说明

1. **电源输入端子**：接直流电源，DC9‑60V
2. **电机输出端子**：直接接直流有刷电机
3. **电位器插座**：配套 3 线外接 B10K 电位器，可把调速旋钮安装到机箱、操作面板，不用直接操作电路板
4. **0‑5V 模拟控制（电位器接口复用）**：断开电位器，可输入外部 0‑5V 模拟电压，电压对应转速，可对接前面介绍的**双通道接收机信号转换器**，实现航模遥控调速。

## 3、模块核心特点

1. **超宽电压 9‑60V**，覆盖 12V/24V/36V/48V 主流直流动力电源，适配很多工业、模型大功率电机。
2. **两种调速模式**
   - 手动模式：接配套电位器旋钮，旋转旋钮调速，旋钮可以引线外置，方便安装在机箱外壳。
   - 外部模拟量模式：拔掉电位器，直接输入 0‑5V 模拟电压，0V 停止，5V 满速；可和 PWM 转 0‑5V 信号转换器搭配，实现航模遥控控制大功率电机。

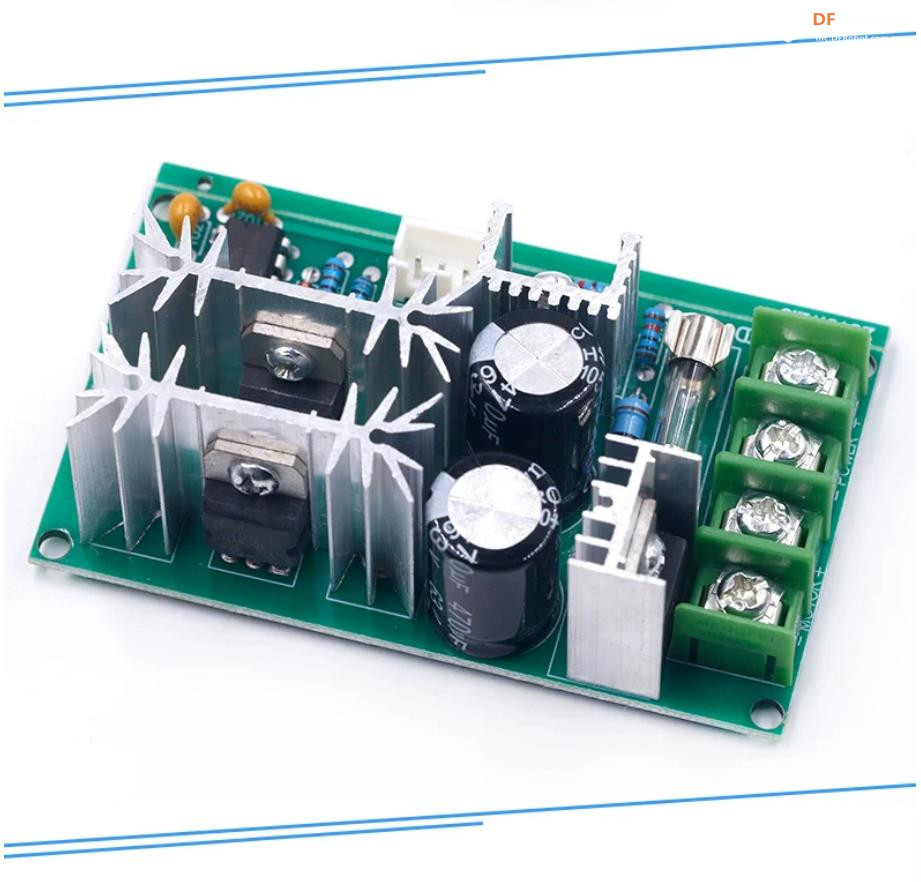

3. **大功率设计**，配备大体积散热铝片，持续 20A 大电流，适合扭矩大的大功率减速有刷电机。PWM 高频调速，效率高，发热远低于电阻降压方案。
4. 接线端子大螺丝，可接粗线径，适合大电流动力走线；带电源指示灯，方便判断模块工作状态。

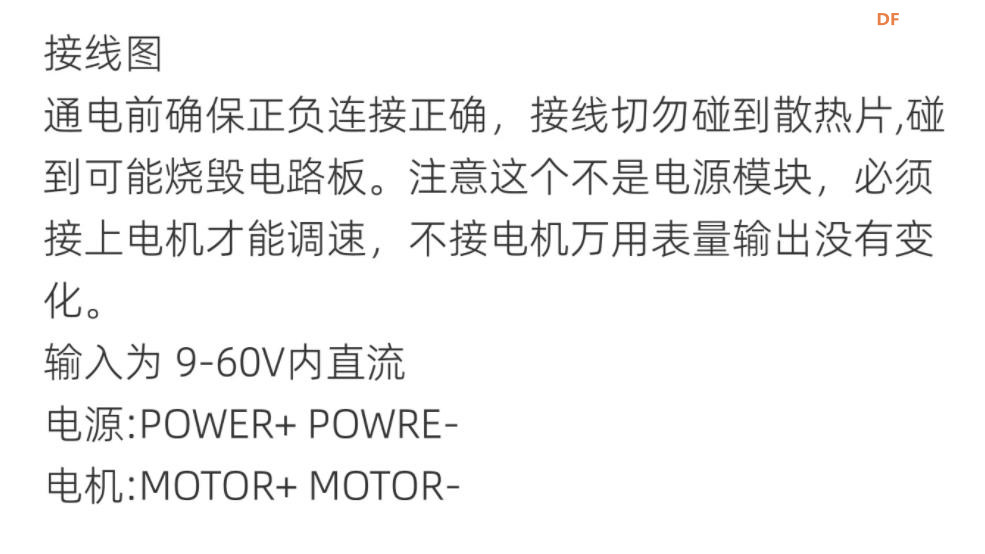

## 4、接线逻辑

1. 电源：DC9‑60V 电源接电源输入端子，分清正负极，严禁反接。
2. 电机：直流有刷电机接输出端子，调换电机两根线改变转向，模块本身**不能换向**。
3. 手动调速：插上配套 3 线电位器，旋转旋钮调节转速；旋钮逆时针到底电机停机，顺时针增大转速。
4. 遥控自动调速：拔掉电位器插头，接入 0‑5V 模拟信号（来自信号转换板），电压大小控制电机转速。

## 5、典型工作链路

1. 手动调速：直流电源 → 本调速器 → 大功率直流电机（旋钮调速）
2. 航模遥控调速：航模遥控器 + 接收机 → 双通道 PWM 信号转换器（PWM 转 0‑5V） → 本调速器 0‑5V 模拟接口 → 大功率直流电机

## 6、适用场景

- 48V/36V 大功率履带机器人、坦克底盘动力调速
- 工业直流电机、大功率水泵、直流风扇调速
- 电瓶车、模型车辆 DIY 动力改造
- 设备改造，模拟量信号控制大功率直流有刷动力

## 7、使用注意事项

1. **无正反转功能，只调速启停**；如需换向，需要外接 TKS‑M8 这类正反转继电器控制器。完整组合：`TKS‑M8正反转模块 → 本PWM调速器 → 直流电机`，实现限位保护 + 换向 + 大功率调速。
2. 电压严禁超过 60V，否则直接烧毁 MOS 功率管。
3. 20A 为持续工作电流，要保证散热通风；不要长期跑 30A 峰值电流。
4. 感性电机务必在电机两端反向并联大功率续流二极管，吸收反向电动势，保护调速板。
5. 使用 0‑5V 外部模拟控制时，**前后系统必须共 GND**，否则调速会失控。
6. **不能驱动三相 BLDC 无刷电机**，只能驱动有刷直流电机。
