快来瞧瞧，Chocho又放大招啦~~~~~~

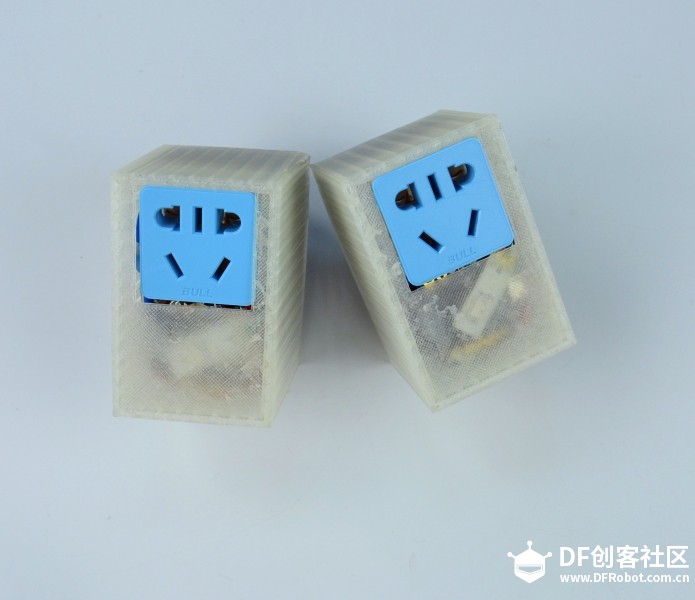

没错，你没看错，这就是基于废旧的电插板改装的，采用ESP32的BLE通信，控制Beetle BLE主板的智能插板，让废旧的电插板秒变智能家居。一直以来，都说ESP32支持WiFi和蓝牙双重通信方式，但始终没有提供Arduino的库文件。作为Arduino小粉的我，着实捏了把汗。这个ESP32设备可以同时控制多个从机设备，我做了两个，亲测没问题。通过RGB灯显示插板是否可以给外面供电，绿色为使能，红色为不使能导通。

我在想，是不是第一个使用ESP32-BLE来做东西的了？？？

视频有点儿长，制作细节部分还是看下面的步骤吧。

所需硬件

USB电源适配器5V

FireBeetle-ESP32主控板

FireBeetle Covers-Proto板

继电器模块

Beetle BLE

按键3个

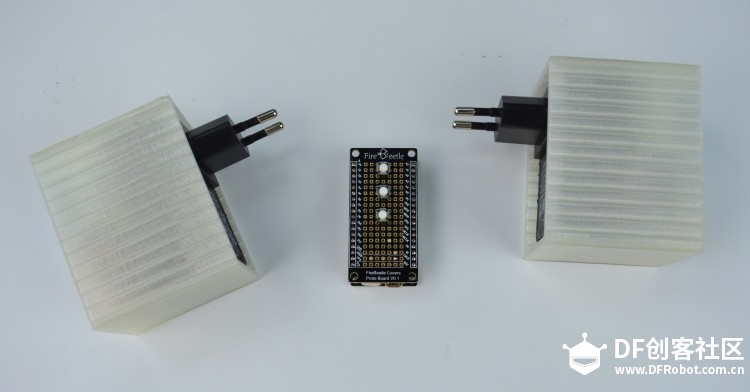

3D外壳

3D文件和相关的代码文件，点击链接下载，DFRobot_ESP32_WiFiBLE库文件点击下载。

制作过程

1、拆卸电源适配器和废旧电插板

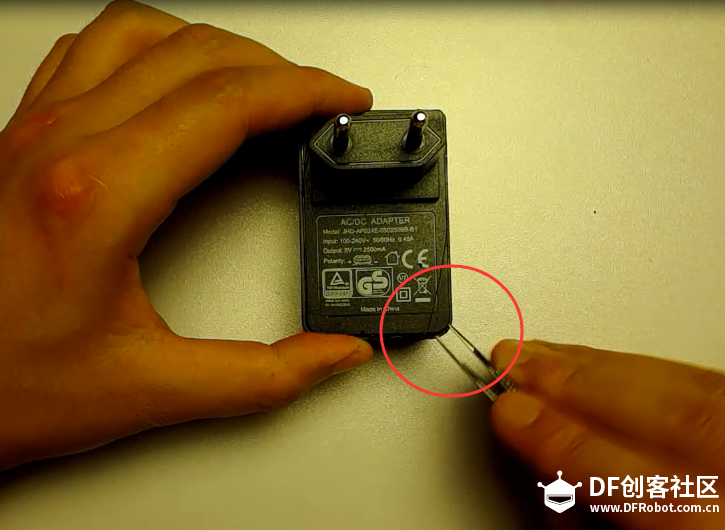

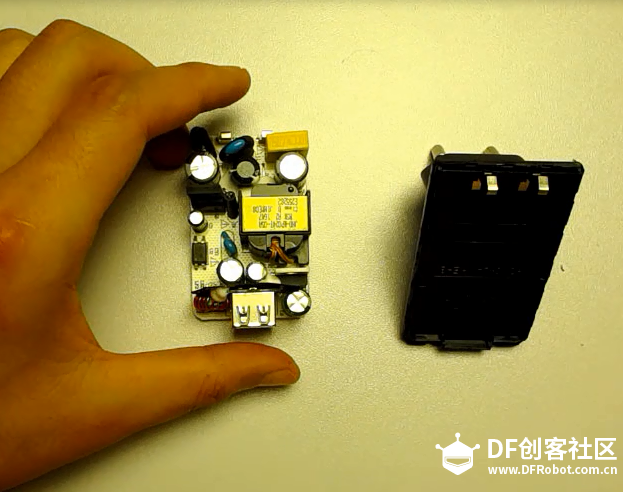

在拆卸电源适配器时，需要用镊子或者尖嘴钳撬开，我用的电源适配器没有螺丝，是直接用胶水固定的，拆的时候废了牛劲。

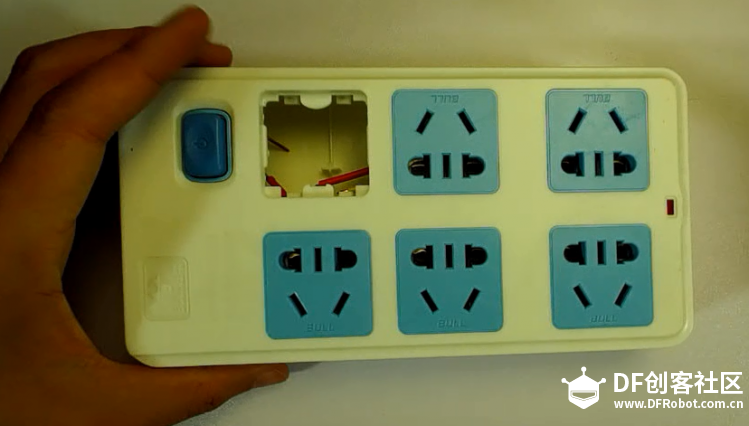

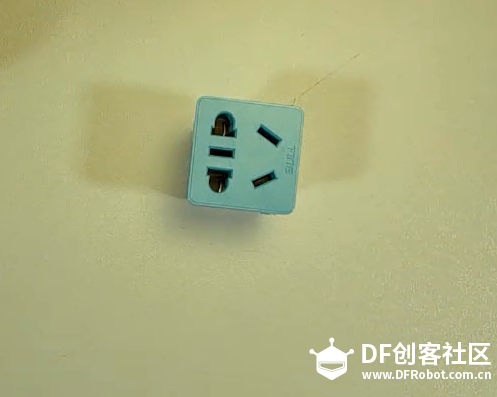

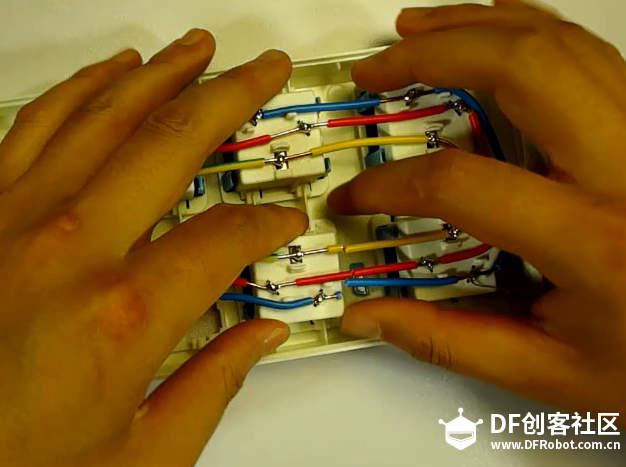

拆废旧电插板的步骤大家还是参考视频吧，各个厂家的电插板不一样。

2、电源连接线的制作

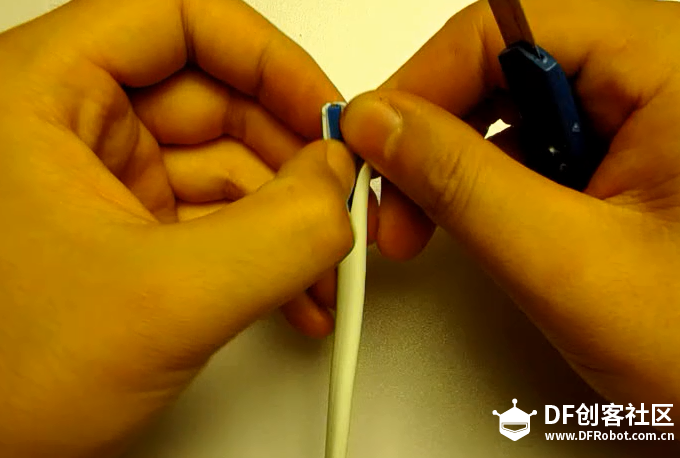

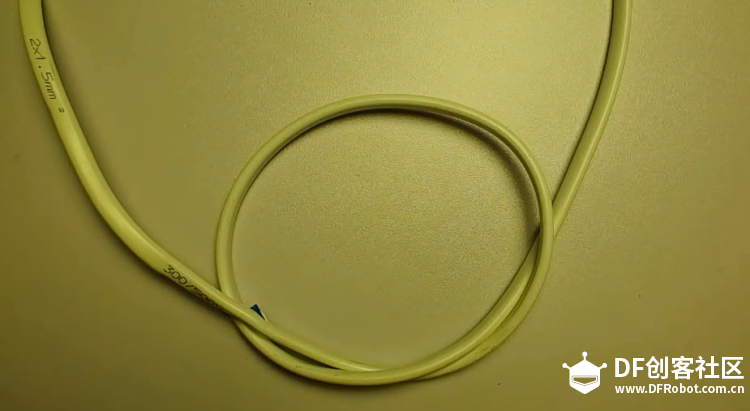

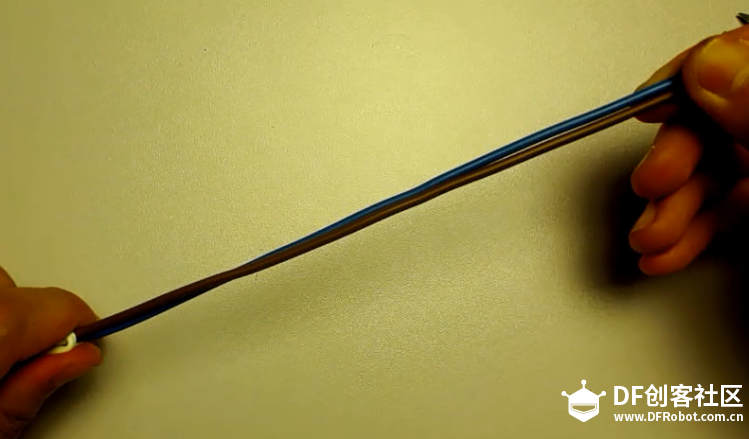

需要找一段家用电线，随便什么型号的都行，然后拆掉外面的漆包线，长度大概在10cm左右。

3、焊接交流电源电线

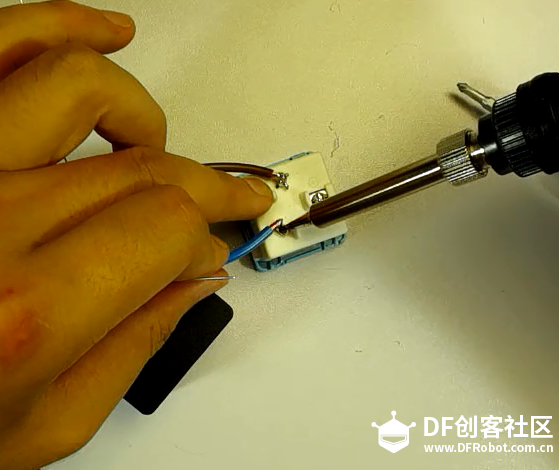

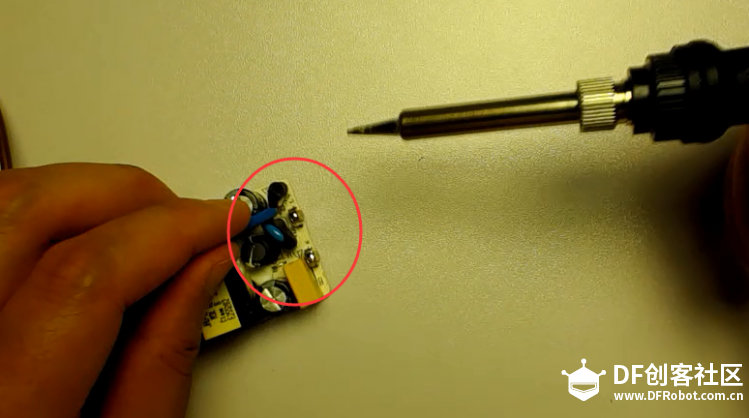

将电线的一端焊接到交流电输入处，注意焊锡不要太多，否则会漏到下面的插口连接处。

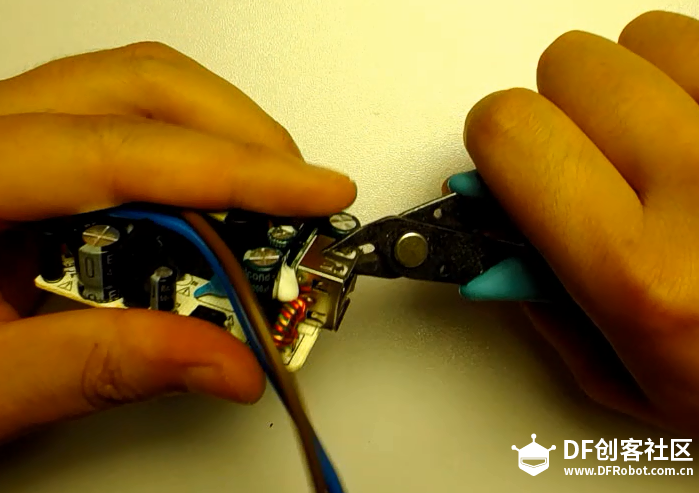

焊接完成后，用斜口钳取下USB供电接口。

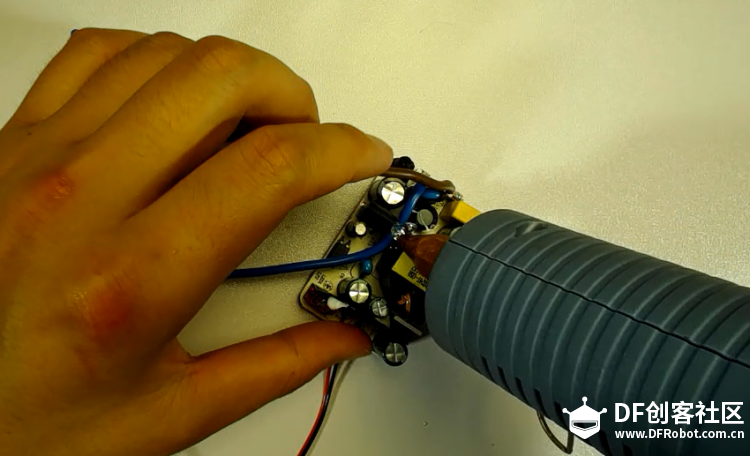

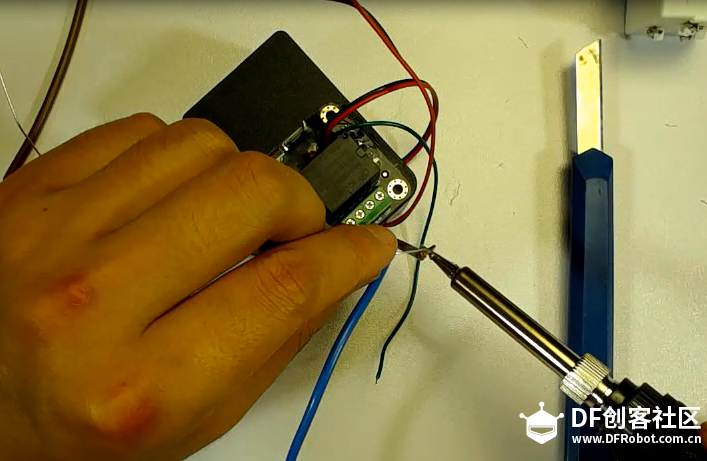

然后焊接5V电源线，这是给Beetle主板和继电器供电的，并且用热熔胶固定。

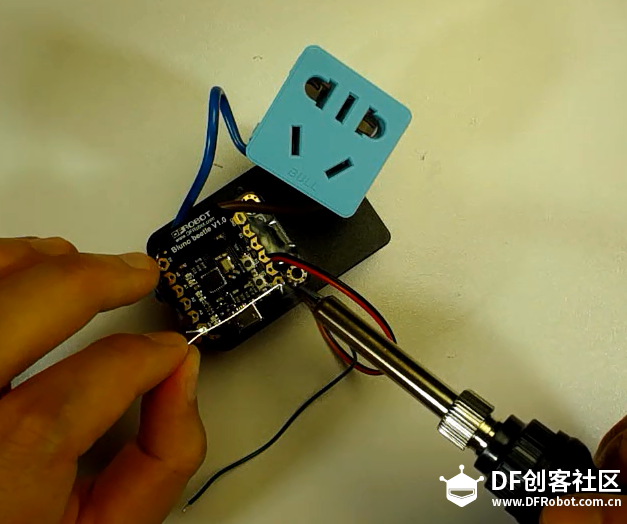

4、主板元器件的连接

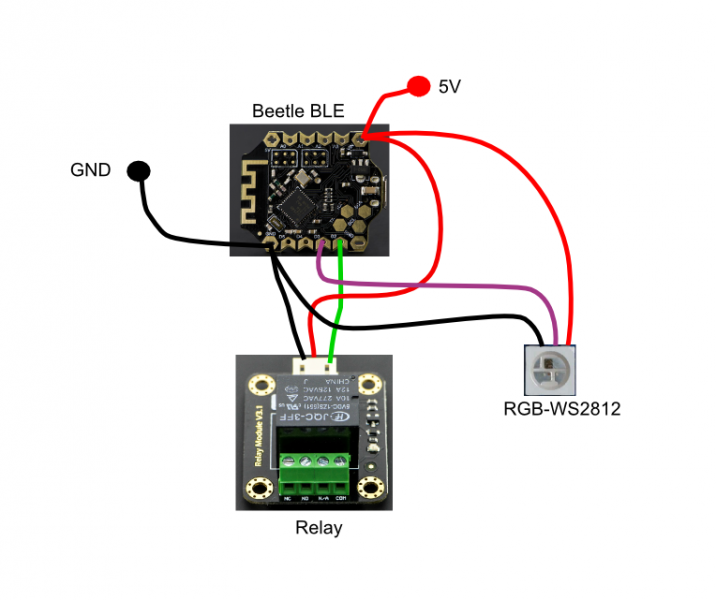

电路原理图如下，其中D2控制继电器，D3控制RGB灯：

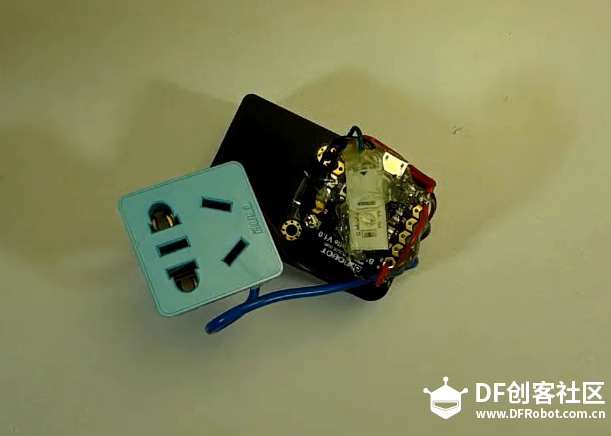

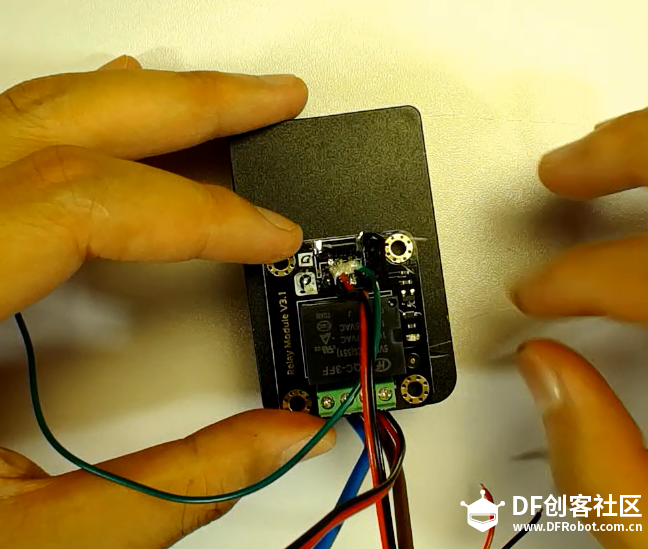

中间需要用热熔胶固定继电器、Beetle BLE主板、电插板，细节部分可以参考视频。

5、下载程序

源码下载连接请往上看，Beetle BLE程序源码如下：

#include <PlainProtocol.h>
#include <Adafruit_NeoPixel.h>

#define RELAY_PIN 3
#define RGB_PIN 4

enum{
  STOP,
  RUN,
  DEFAULTSTOP
};

enum{
  DEFAULTCOLOR,
  RED,
  GREEN,
  BLUE
};

PlainProtocol mySerial(Serial,115200);
Adafruit_NeoPixel strip = Adafruit_NeoPixel(1, RGB_PIN, NEO_GRB + NEO_KHZ800);

boolean rgbBlink = false;
char currentState = DEFAULTSTOP;
unsigned long current_millis = 0;

/*
 * 1->Red 2->Green 3->Blue default->close
 */
void setRGBColor(int value){
  switch(value){
    case 1:
       strip.setPixelColor(0, strip.Color(255, 0, 0));
       break;
    case 2:
       strip.setPixelColor(0, strip.Color(0, 255, 0));
       break;
    case 3:
       strip.setPixelColor(0, strip.Color(0, 0, 255));
       break;
    default:
       strip.setPixelColor(0, strip.Color(0, 0, 0));
       break;
  }
  strip.show();
}
void setRelayState(char value){
  if(value == RUN){
    currentState = RUN;
    digitalWrite(RELAY_PIN,HIGH);
    setRGBColor(GREEN);
  }else{
    currentState = STOP;
    digitalWrite(RELAY_PIN,LOW);
    setRGBColor(RED);
  }
}

void updateState(void){
  mySerial.write("STATE",currentState);
}

void blinkLoop(void){
  static int iRGB = 0;
  static int times = 0;
  if(rgbBlink){
    if(iRGB){
     setRGBColor(DEFAULTCOLOR);
    }else{
      if(currentState==DEFAULTSTOP){
        setRGBColor(BLUE);
      }else if(currentState==RUN){
        setRGBColor(GREEN);
      }else if(currentState==STOP){
        setRGBColor(RED);
      }
      if(times > 50){
        rgbBlink = false;
      }
    }
    times++;
  }else{
    setRelayState(currentState);
    times = 0;
  }
  iRGB=~iRGB;
}

void timerRun(void){
  if((millis()- current_millis)>200){
    current_millis = millis();
    blinkLoop();
    updateState();
  }
}

void setup() {
  Serial.begin(115200);
  current_millis = millis();
  strip.begin();
  strip.show();
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN,LOW);
  setRGBColor(BLUE);
}

void loop() {
  if(mySerial.available()){
    if(mySerial.equals("RELAYSTATE")){
      int value = mySerial.read();
      setRelayState(value);
    }else if(mySerial.equals("SCAN")){
      int value = mySerial.read();
      if(value==1)
       rgbBlink = true;
      else
       rgbBlink = false;
    }
  }
  timerRun();
}
复制代码

FireBeetle Board-ESP32主控板代码如下：

<div align="center"><div align="left">#include "DFRobot_ESP32_BLE.h"
DFRobot_ESP32_BLE ble;
char dataName[15] = {'\0'};

boolean relay1 = false;
boolean relay2 = false;
boolean scan = false;

void scanKeys(void){
  if(digitalRead(D2) == LOW){
    delay(5);
    while(digitalRead(D2) == LOW);
    String sendStr = "<RELAYSTATE>";
    if(relay1 == false){
      sendStr = sendStr+"1;";
      relay1 = true;
    }else{
      sendStr = sendStr+"0;";
      relay1 = false;
    }
    ble.writedata("Chocho1", sendStr);
  }

  if(digitalRead(D5) == LOW){
    delay(5);
    while(digitalRead(D5) == LOW);
    String sendStr = "<RELAYSTATE>";
    if(relay2 == false){
      sendStr = sendStr+"1;";
      relay2 = true;
    }else{
      sendStr = sendStr+"0;";
      relay2 = false;
    }
    ble.writedata("Chocho2", sendStr);
  }

  if(digitalRead(D9) == LOW){
    delay(5);
    while(digitalRead(D9) == LOW);
    String sendStr = "<SCAN>";
    if(scan == false){
      sendStr = sendStr+"1;";
      scan = true;
    }else{
      sendStr = sendStr+"0;";
      scan = false;
    }
    ble.writedata("Chocho1", sendStr);
    delay(10);
    ble.writedata("Chocho2", sendStr);
  }
  delay(20);
}

void setup() {
  //Serial.begin(115200);
  pinMode(D2,INPUT);
  pinMode(D5,INPUT);
  pinMode(D9,INPUT);
  ble.setService(0xdfb0);
  ble.setCharacteristic(0xdfb1);
  ble.setconnummax(2);
  ble.setconnectname0("Chocho1");
  ble.setconnectname1("Chocho2");
  ble.init();
  delay(100);
  ble.begin();
}

void loop() {
  String bledata = ble.readdata(dataName);
  if (bledata.length() > 0) {
    if (strncmp(dataName, "Chocho1", strlen("Chocho1")) == 0) {
      //Serial.print("Chocho1:");
      //Serial.println(bledata);
    } else if (strncmp(dataName, "Chocho2", strlen("Chocho2")) == 0) {
      //Serial.print("Chocho2:");
      //Serial.println(bledata);
    }
  }
  scanKeys();
}
</div></div>
复制代码
