【花雕学编程】行空板K10系列实验之读取P1控制屏幕变色

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

板载 3Pin PH2.0全功能IO接口 x 2



引脚操作相关积木

引脚操作相关积木说明



辅助：屏幕显示相关积木

电位器模块是一种常见的电子元件，用于调节电路中的电阻值，从而控制电压和电流。以下是一些关于电位器模块的详细信息：

1、电位器的工作原理
电位器是一种具有三个引出端的电阻元件，其阻值可以按某种变化规律进行调节。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端会获得与位移量成一定关系的电阻值或电压2。

2、电位器与滑动变阻器的异同
结构不同：电位器主要由旋转电阻线圈和旋转旋钮构成；滑动变阻器由一根电阻杆和一个与之相接触的滑动片组成。
原理不同：电位器通过旋转推杆调整电阻线圈内部的电阻值；滑动变阻器通过滑动电阻杆上的滑动片来改变电路中的电阻值。
应用场景不同：电位器适用于需要多圈连续调节的场合，如模拟电路、音频调节等；滑动变阻器适用于需要单圈调节的场合，如恒温恒湿系统、照明调节等。

3、电位器模块在 Arduino 中的使用
电位器模块在 Arduino 项目中非常常见。以下是一个简单的示例代码，用于读取电位器的值并通过串口监视器输出：

void setup() {

    pinMode(A0, INPUT);  // 将电位器连接的模拟端口设置为输入模式

    Serial.begin(9600);  // 初始化串口监视器，波特率设置为9600

}



void loop() {

    int sensorValue = analogRead(A0);  // 读取电位器的模拟值

    Serial.println(sensorValue);  // 通过串口监视器输出模拟值

    delay(100);  // 延迟100毫秒

}
复制代码

4、应用实例
电位器模块可以用于各种应用场景，例如：
音量控制：调节音频设备的音量。
亮度调节：控制灯光的亮度。
位置传感器：检测旋转或滑动的位置变化。

【花雕学编程】行空板K10系列实验之读取P1引脚的电位器数值并控制屏幕变色
实验开源代码

#include "unihiker_k10.h"  // 引入 UNIHIKER_K10 库，用于控制行空板K10硬件功能

// 创建对象
UNIHIKER_K10 k10;  // 创建 行空板K10 对象，用于控制屏幕、LED等功能
uint8_t screen_dir = 3;  // 定义屏幕方向变量，并初始化为3

// 主程序开始
void setup() {
    k10.begin();  // 初始化 k10 对象
    k10.initScreen(screen_dir);  // 初始化屏幕方向
    k10.creatCanvas();  // 创建画布，用于显示内容
    k10.setScreenBackground(0x000000);  // 设置屏幕背景为黑色
    pinMode(P1, INPUT);  // 将引脚P1设置为输入模式，用于检测电位器值
}

void loop() {
    // 在画布上显示实验标题 "行空板K10引脚实验"
    k10.canvas->canvasText("      行空板K10引脚实验", 4, 0xFFFFFF);  // 字体大小为4，颜色为白色

    // 动态显示从P1读取的电位器值
    k10.canvas->canvasText((String("    P1端电位器数值：") + String((analogRead(P1)))), 6, 0xFFFFFF);  // 字体大小为6，颜色为白色

    k10.canvas->updateCanvas();  // 更新画布以显示内容

    // 判断电位器值小于2050时，将屏幕背景设置为红色
    if ((analogRead(P1)) < 2050) {
        k10.setScreenBackground(0xFF0000);  // 设置屏幕背景为红色
        k10.canvas->updateCanvas();  // 更新画布以显示新的背景颜色
    }

    // 判断电位器值大于2050时，将屏幕背景设置为蓝色
    if ((analogRead(P1)) > 2050) {
        k10.setScreenBackground(0x0000FF);  // 设置屏幕背景为蓝色
        k10.canvas->updateCanvas();  // 更新画布以显示新的背景颜色
    }
}
复制代码

代码解读

1、引入库和创建对象：

引入 unihiker_k10.h 行空板K10库。

创建 UNIHIKER_K10 对象 k10，用于控制设备的屏幕、背景等功能。

定义变量 screen_dir，设置屏幕方向为1。


2、初始化设置（setup 函数）：

初始化 k10 对象。

初始化屏幕方向并创建画布。

设置屏幕背景颜色为黑色（0x000000）。

使用 pinMode(P1, INPUT) 将引脚P1设置为输入模式，用于检测电位器的模拟值。


3、主循环（loop 函数）：

在屏幕画布上显示实验标题 "行空板K10引脚实验"。

每次循环通过 analogRead(P1) 读取电位器值，并在屏幕上动态显示该值。

根据电位器读取的值调整屏幕背景颜色：

如果读取值小于2050，将屏幕背景设置为红色（0xFF0000）。

如果读取值大于2050，将屏幕背景设置为蓝色（0x0000FF）。

更新画布以确保内容即时显示。

应用场景
这段代码实现了通过引脚P1读取电位器的模拟值，并根据读取的值动态调整屏幕背景颜色，同时在屏幕上显示电位器的当前值。这对于模拟输入检测和交互展示非常有用。

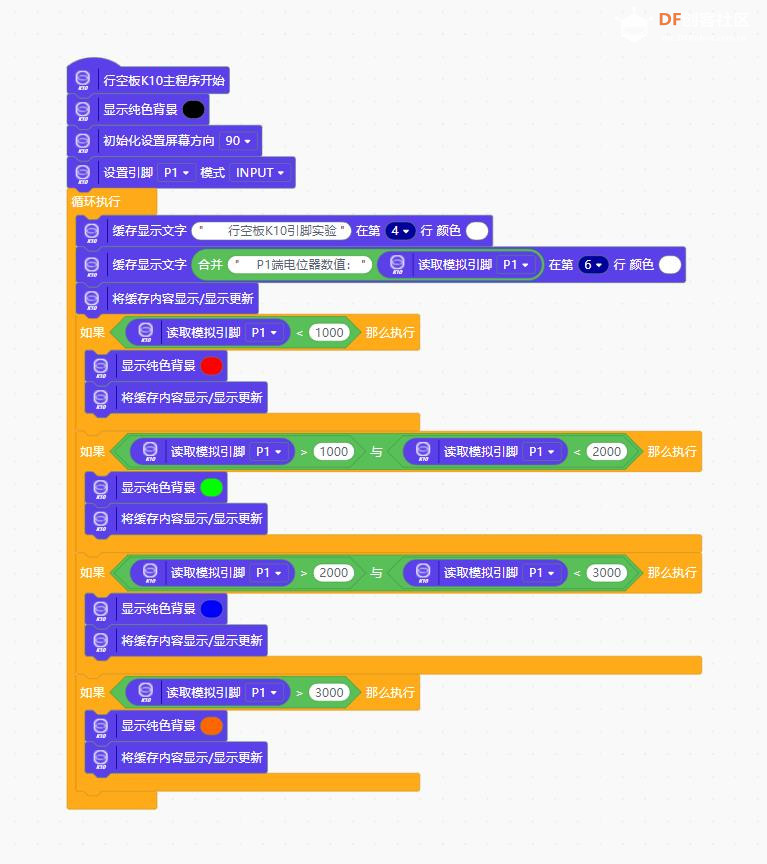

Mind+图形编程

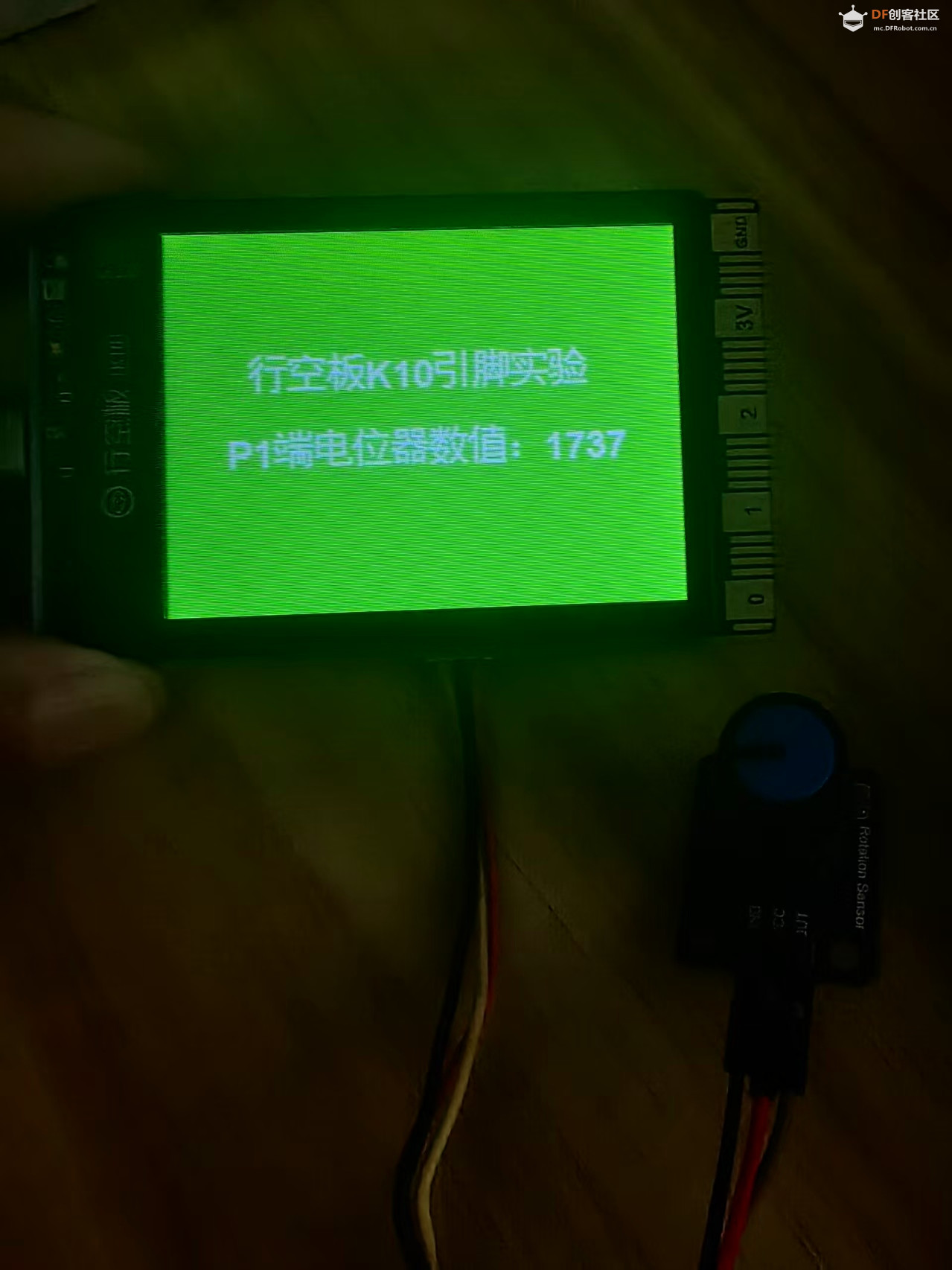

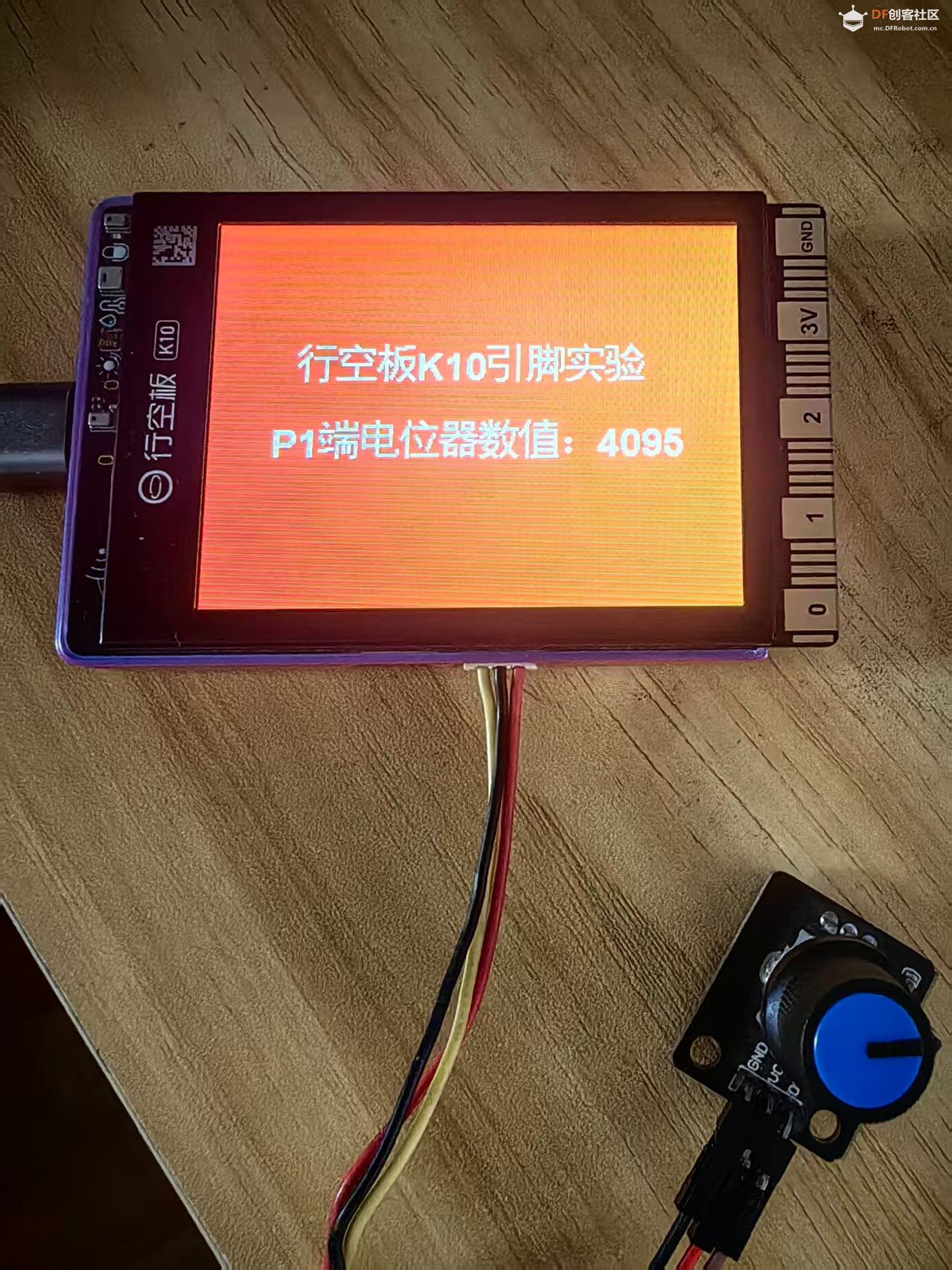

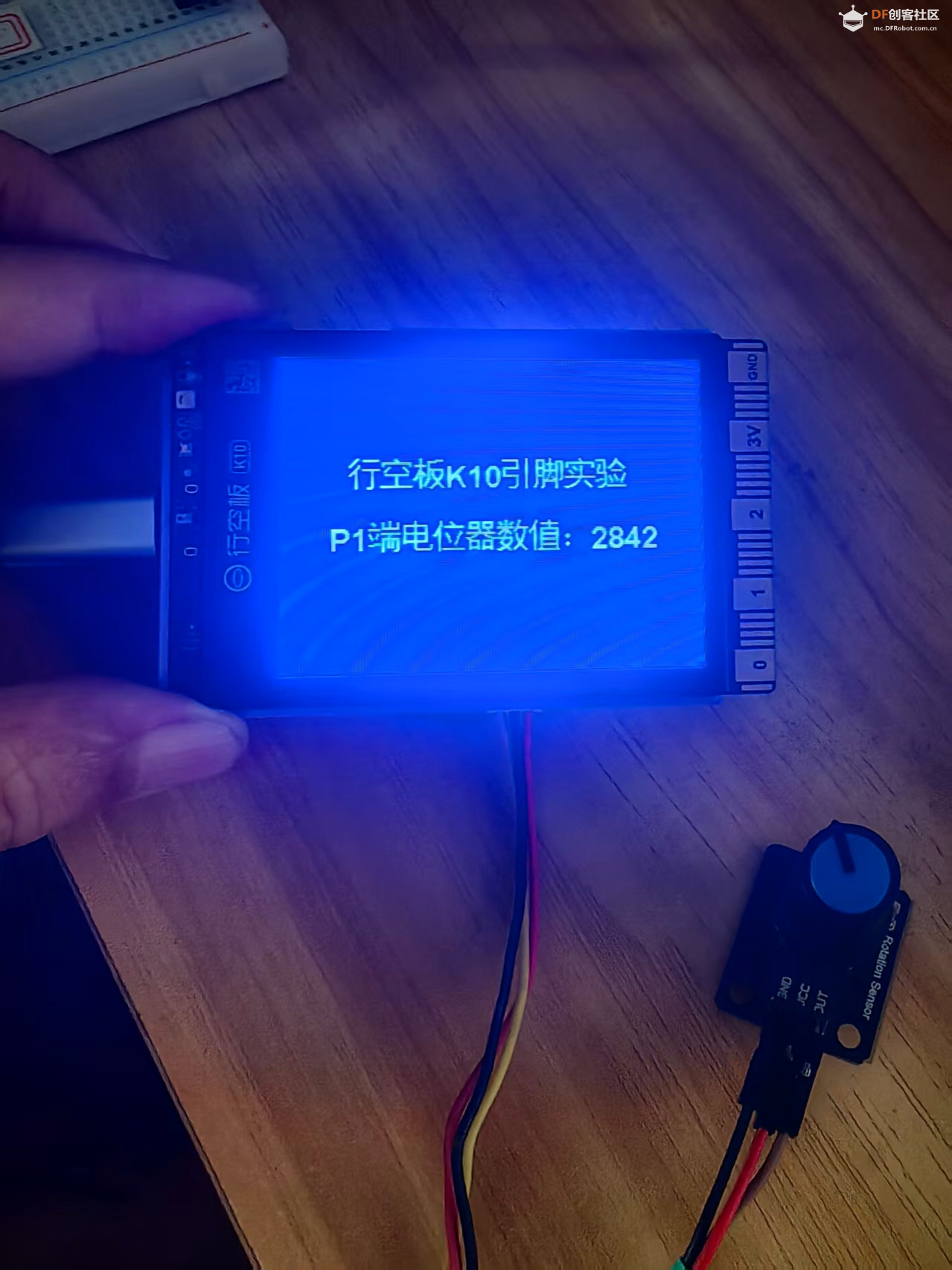

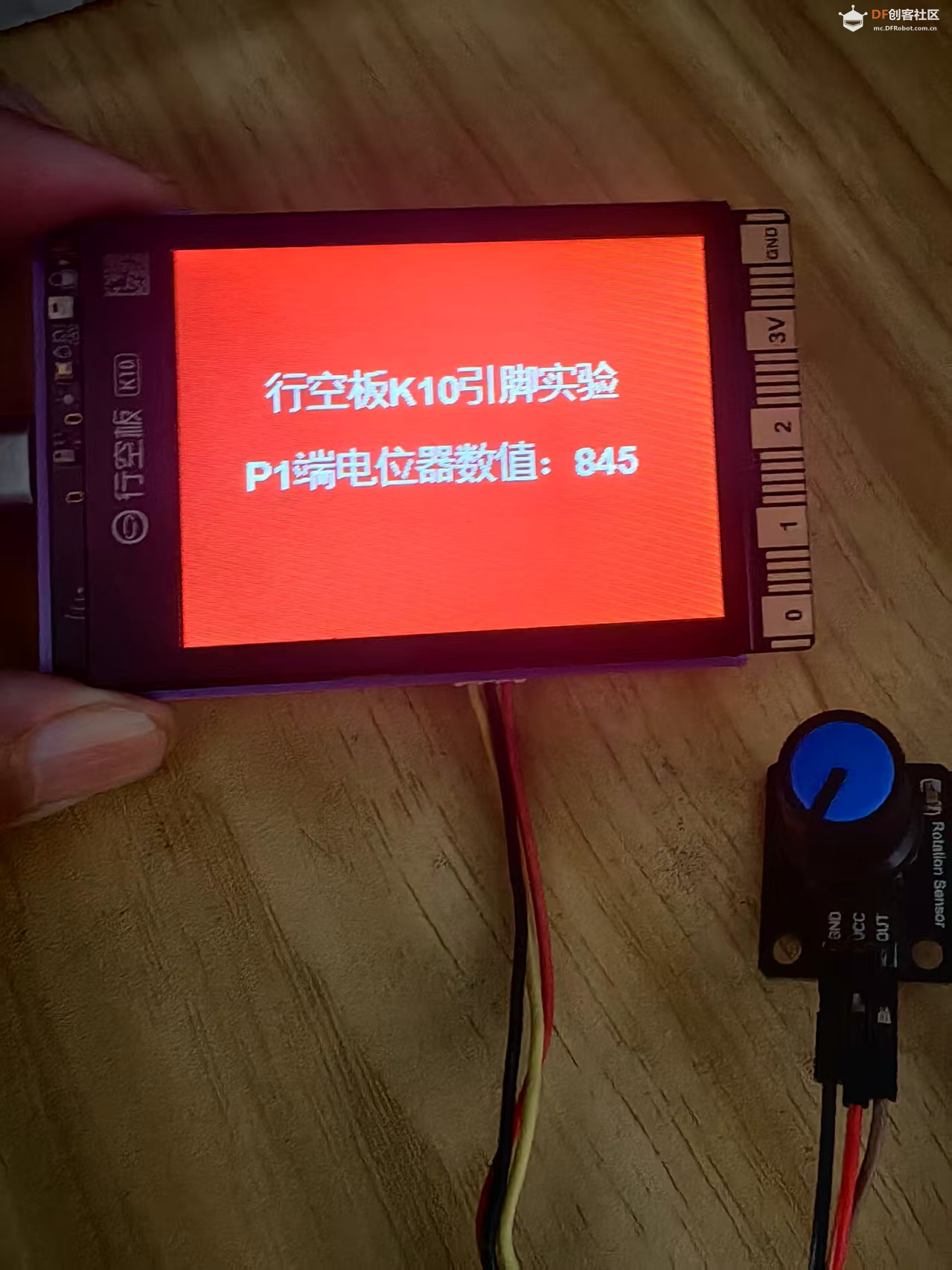

实验场景图  动态图
