【花雕学编程】Arduino动手做（249）---GC9A01播放星空动画

  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百三十六：ESP32+GC9A01之通过 TFT_eSPI 库 和 AnimatedGIF 库在屏幕上播放GIF动画

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百三十六：ESP32+GC9A01之通过 TFT_eSPI 库 和 AnimatedGIF 库在屏幕上播放GIF动画
*/

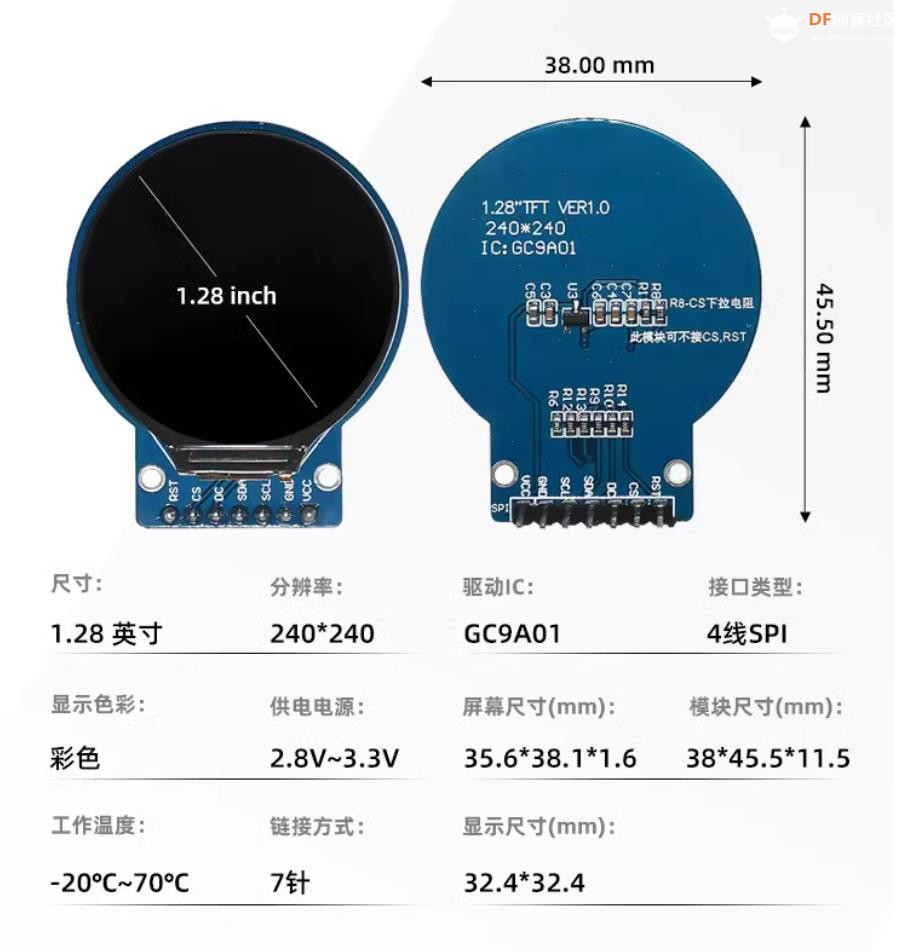

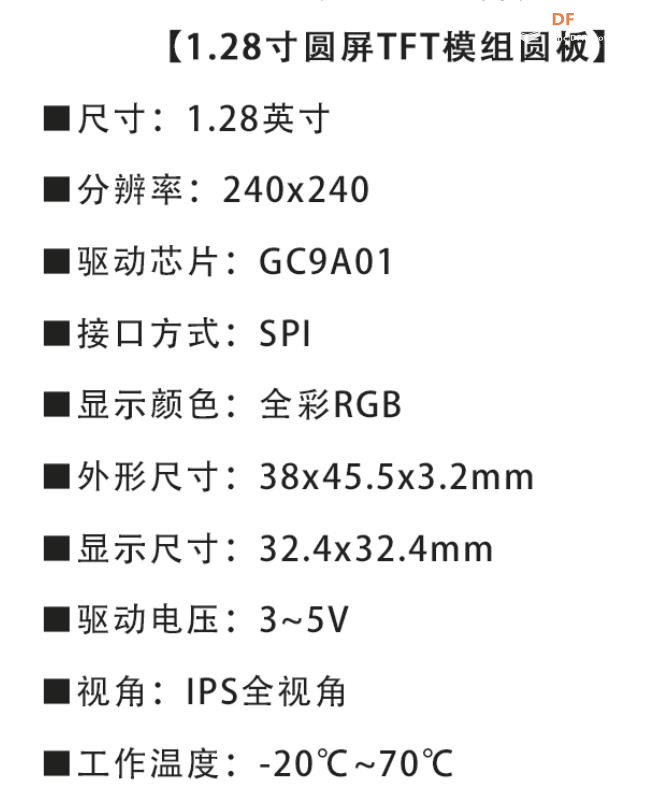

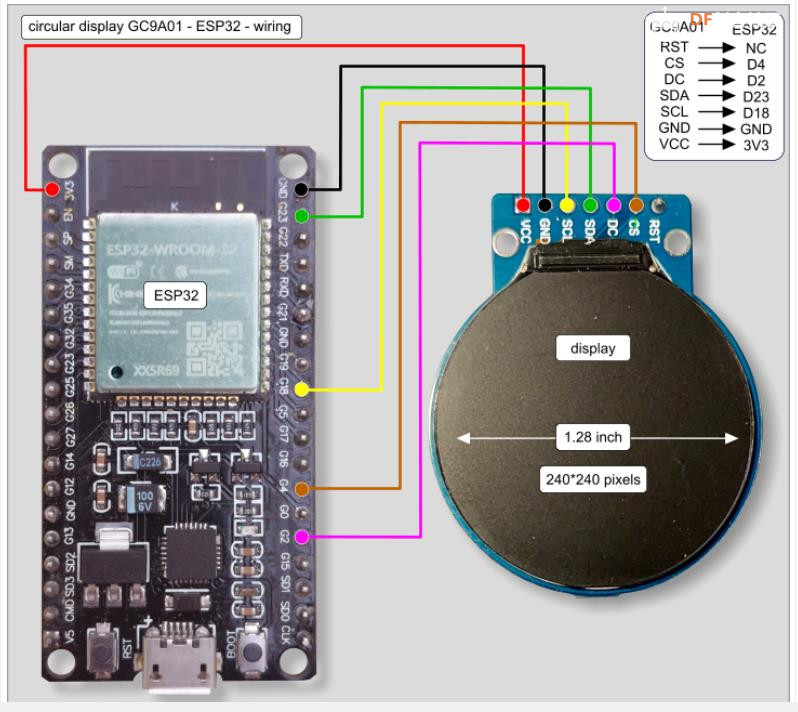

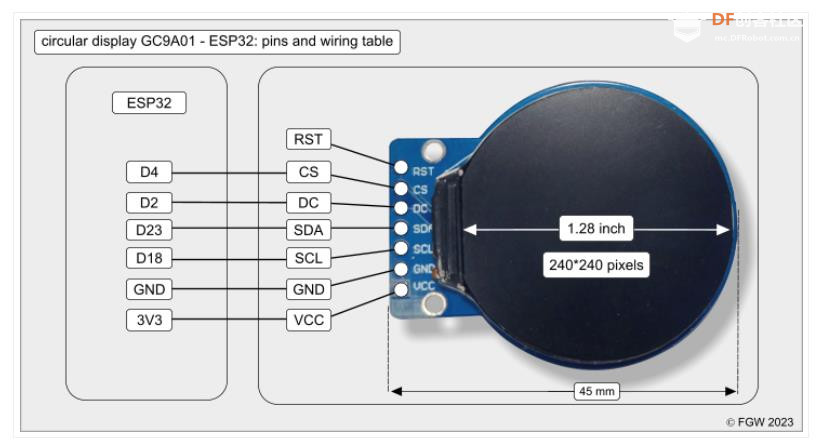

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）



#include <SPI.h>
#include <TFT_eSPI.h>     // ESP32 专用的 TFT 显示屏库
// 需要通过 Arduino Library Manager 安装
// 使用前需要正确配置屏幕驱动

#include <AnimatedGIF.h>  // GIF 动画库
// 通过 Arduino Library Manager 安装
// 负责解码 GIF 并显示到屏幕
AnimatedGIF gif;          // 创建 GIF 处理对象

//  预加载的 GIF 图片
#include "images/hyperspace.h"  // 星空动画
#include "images/nostromo.h"    // 未来风格 HUD
#include "images/hud_1.h"       // HUD 显示风格 1
#include "images/hud_2.h"       // HUD 显示风格 2
#include "images/hud_5.h"       // HUD 显示风格 5
#include "images/hud_6.h"       // HUD 显示风格 6
#include "images/hud_7.h"       // HUD 显示风格 7
#include "images/darthvader.h"  // 达斯·维达角色
#include "images/x_wing.h"      // X 翼战机动画
#include "images/colortest.h"   // 颜色测试动画

// 选择要播放的 GIF 图片
// 只启用一个 GIF，否则 ESP32 可能内存不足
// 如果需要加载多个 GIF，需调整 ESP32 的 Flash 分区
//
// #define GIF_IMAGE colortest
#define GIF_IMAGE hyperspace
// #define GIF_IMAGE nostromo
// #define GIF_IMAGE darthvader
// #define GIF_IMAGE hud_1
// #define GIF_IMAGE hud_2
// #define GIF_IMAGE hud_5
// #define GIF_IMAGE hud_6
// #define GIF_IMAGE hud_7
// #define GIF_IMAGE x_wing

// 创建 TFT 显示对象
TFT_eSPI tft = TFT_eSPI();

void setup() {
  Serial.begin(115200);   // 初始化串口，方便调试
  tft.begin();            // 启动 TFT 显示屏
  tft.setRotation(2);     // 设置屏幕旋转角度（0-3）
  tft.fillScreen(TFT_BLACK); // 清空屏幕，填充黑色
  gif.begin(BIG_ENDIAN_PIXELS); // 初始化 GIF 处理库（使用大端像素格式）
}

void loop()
{
  //  尝试打开 GIF 文件
  if (gif.open((uint8_t *)GIF_IMAGE, sizeof(GIF_IMAGE), GIFDraw))
  {
    Serial.printf("成功打开 GIF；尺寸 = %d x %d\n", gif.getCanvasWidth(), gif.getCanvasHeight());

    tft.startWrite();  //开启 TFT 显示屏的写入模式

    // 播放 GIF 每一帧
    while (gif.playFrame(true, NULL))
    {
      yield(); // 让 ESP32 处理其他任务，避免卡死
    }

    gif.close();   // 关闭 GIF 文件
    tft.endWrite(); // 关闭 TFT 写入模式
  }
}
复制代码

代码结构解析
1、库的引入与对象创建

#include <SPI.h>
#include <TFT_eSPI.h>     // 控制 TFT 显示屏
#include <AnimatedGIF.h>  // 播放 GIF 动画

AnimatedGIF gif;          // 创建 GIF 播放对象
TFT_eSPI tft = TFT_eSPI(); // 创建 TFT 显示对象
TFT_eSPI：用于控制 TFT 显示屏的库，支持多种显示驱动器，包括 GC9A01。

AnimatedGIF：用于解码和播放 GIF 动画的库。​

2、预定义 GIF 动画的引入

#include "images/hyperspace.h"  // 星空动画
// 其他动画文件...
#define GIF_IMAGE hyperspace    // 选择要播放的 GIF 动画
将 GIF 动画文件转换为 C 语言数组（通常使用工具如 bin2c），并包含在项目中。

通过宏定义 GIF_IMAGE 选择要播放的动画。​

3、setup() 函数：初始化操作

void setup() {
  Serial.begin(115200);           // 初始化串口通信
  tft.begin();                    // 初始化 TFT 显示屏
  tft.setRotation(2);             // 设置屏幕旋转方向
  tft.fillScreen(TFT_BLACK);      // 清屏，填充黑色
  gif.begin(BIG_ENDIAN_PIXELS);   // 初始化 GIF 播放器
}
设置串口用于调试输出。

初始化显示屏并设置旋转方向。

清空屏幕，准备播放动画。

初始化 GIF 播放器，设置像素格式。​

4、loop() 函数：播放 GIF 动画

void loop() {
  if (gif.open((uint8_t *)GIF_IMAGE, sizeof(GIF_IMAGE), GIFDraw)) {
    Serial.printf("成功打开 GIF；尺寸 = %d x %d\n", gif.getCanvasWidth(), gif.getCanvasHeight());
    tft.startWrite();  // 开始写入显示屏
    while (gif.playFrame(true, NULL)) {
      yield();         // 允许其他任务运行
    }
    gif.close();       // 关闭 GIF 文件
    tft.endWrite();    // 结束写入显示屏
  }
}
尝试打开预定义的 GIF 动画。

如果成功，开始播放每一帧动画。

使用 yield() 允许 ESP32 执行其他后台任务，避免阻塞。

播放完成后，关闭 GIF 文件并结束写入操作。​

5、GIFDraw 回调函数（未在代码中显示）
GIFDraw 是 AnimatedGIF 库要求用户实现的回调函数，用于将解码后的图像数据绘制到显示屏上。​

void GIFDraw(GIFDRAW *pDraw) {
  tft.pushImage(pDraw->iX, pDraw->iY, pDraw->iWidth, pDraw->iHeight, pDraw->pPixels);
}
pDraw 包含当前帧的图像数据和位置信息。

pushImage 函数将图像数据写入显示屏的指定位置。

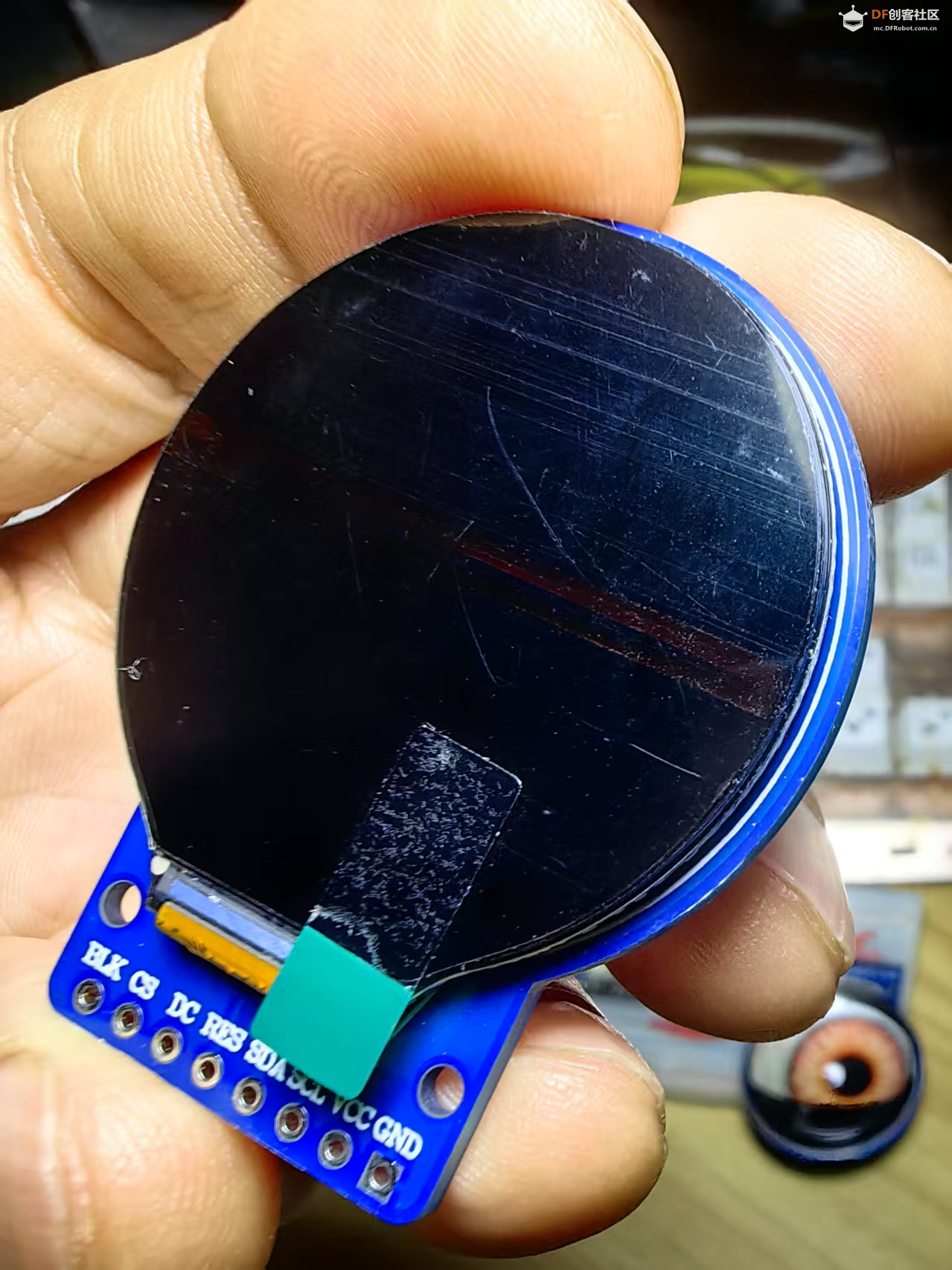

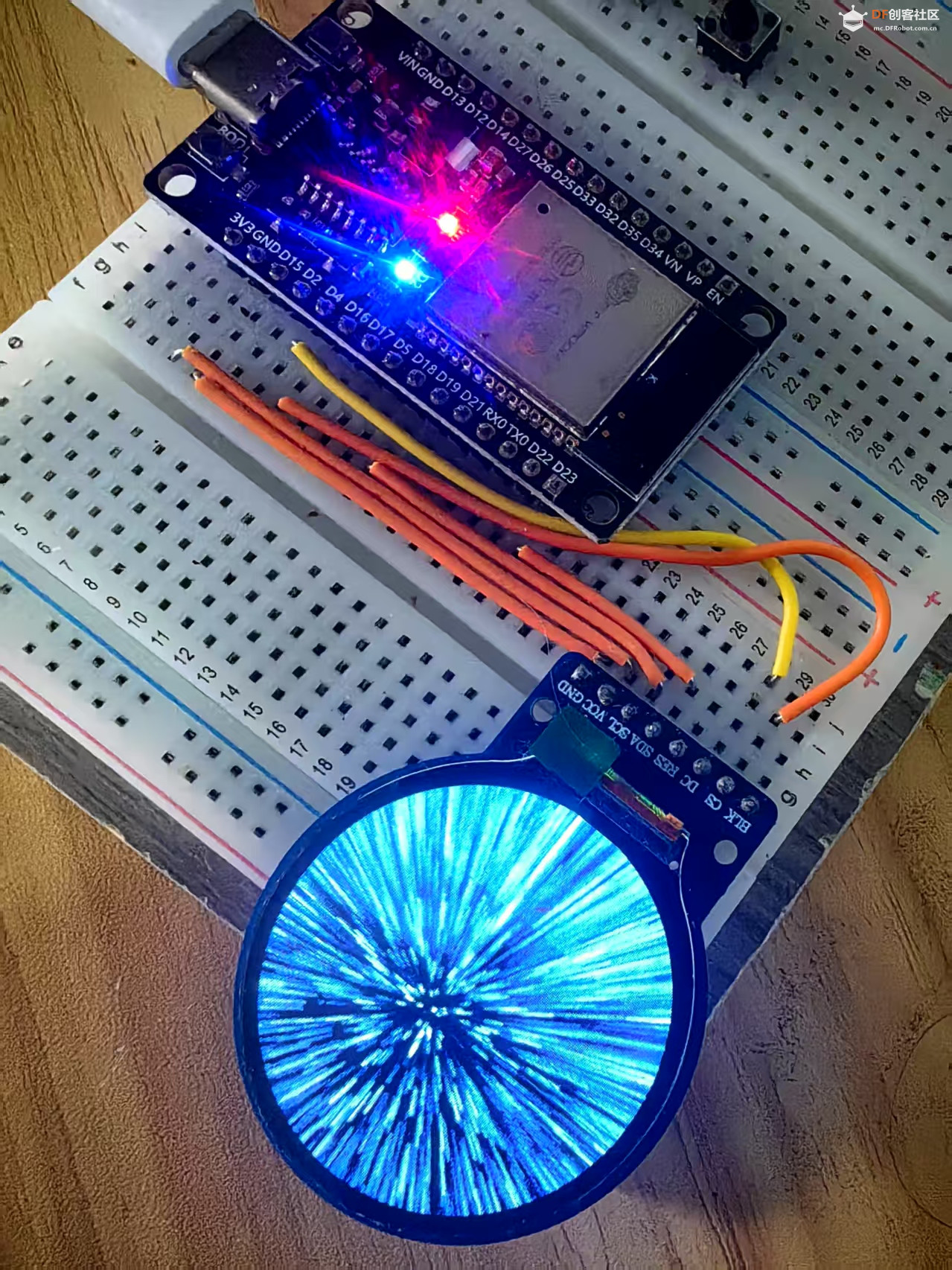

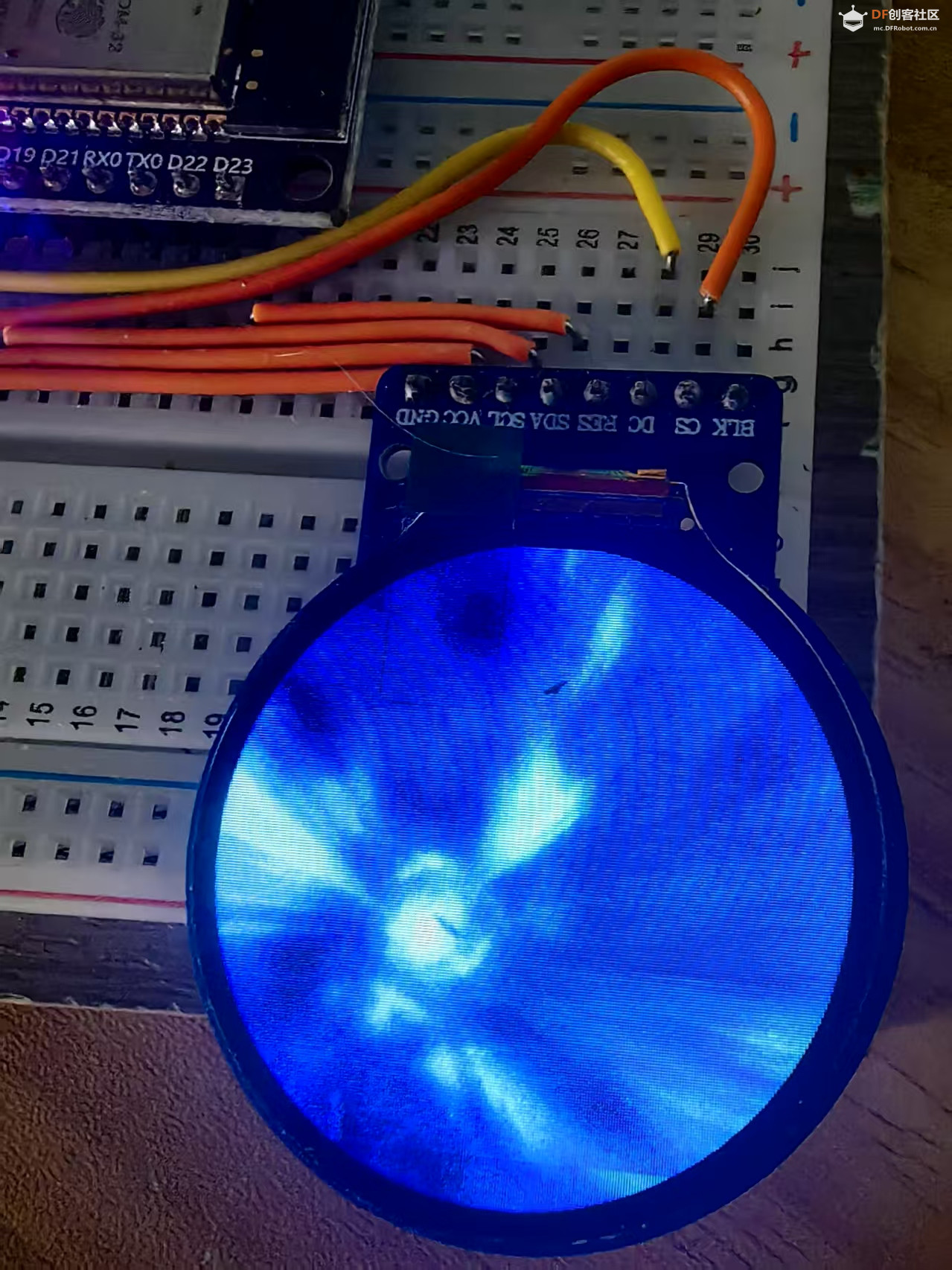

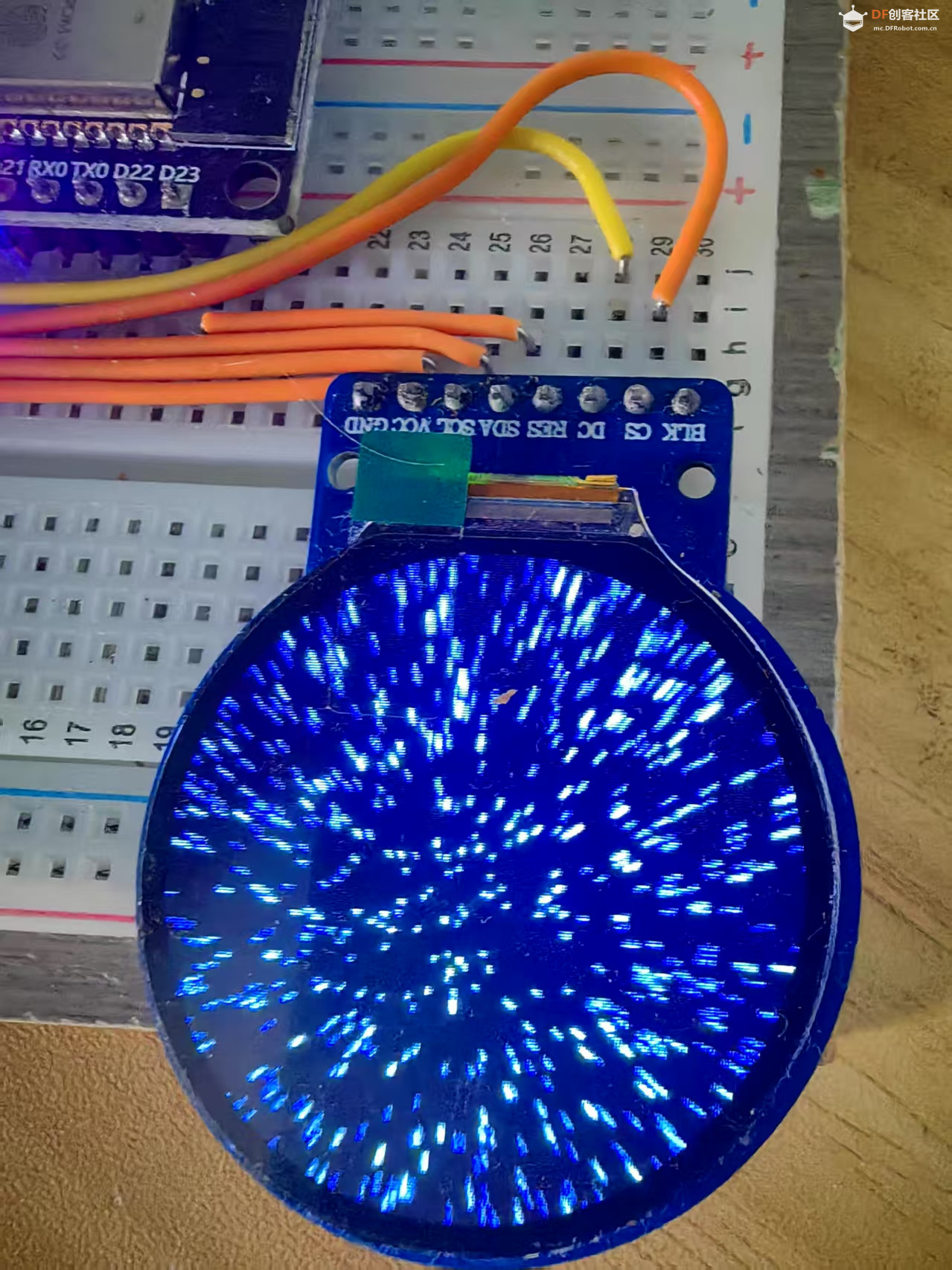

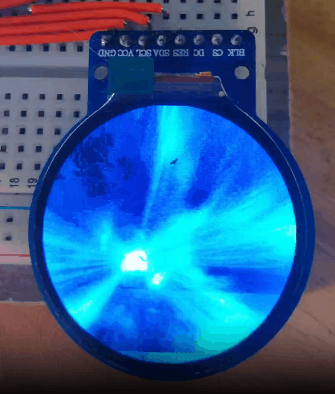

实验场景图  动态图
