【花雕动手做】AI 视觉传感器二哈识图2之识别人脸数据

一、相关知识点

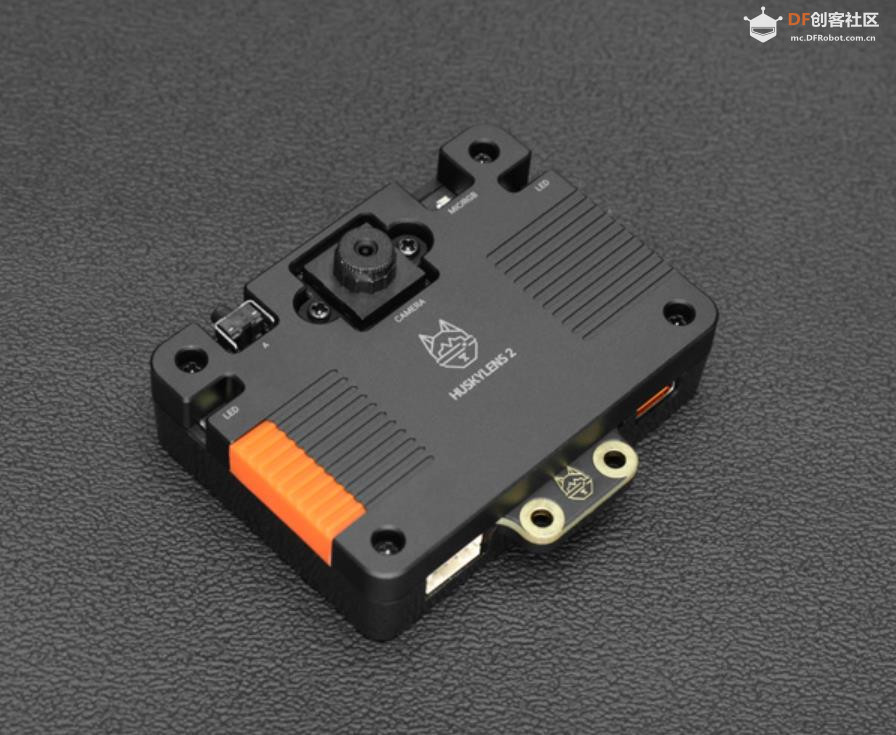

1、HUSKYLENS 2（二哈识图2）是DFRobot推出的新一代AI视觉传感器，搭载6TOPS算力的Kendryte K230双核RISC-V芯片，集成1GB LPDDR4内存与8GB存储，支持人脸识别、物体检测、姿态估计等20余种预置AI模型，同时允许用户通过自训练模型部署实现定制化识别
。其硬件配置包括200万像素摄像头、2.4英寸触摸屏、可更换镜头模组（支持显微/夜视）及RGB补光灯，搭配UART/I2C接口可无缝连接Arduino、树莓派等开发板，实现实时图传与多模态交互。内置MCP服务打通本地视觉与大模型能力，例如识别午餐图片后可生成膳食建议，而模型广场提供车牌识别、跌倒检测等垂直领域即用型方案。作为教育利器，它已融入《中小学人工智能通识教育指南》课程体系，通过Mind+图形化编程工具降低AI开发门槛，助力创客教育与STEAM实践。

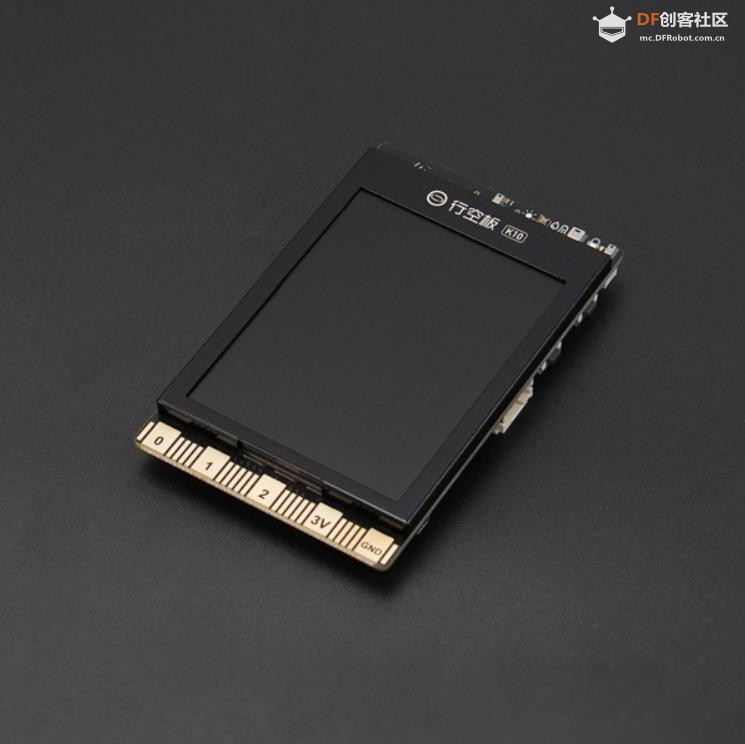

2、行空板 K10 是一款专为中小学信息科技教学和创客项目设计的国产 AIoT 开发板，以 ESP32-S3 为核心，高度集成 2.8 英寸全彩 LCD 屏、摄像头、双麦扬声器、WiFi 蓝牙模块及温湿度、光线、加速度等多种传感器，无需额外配件即可实现离线语音识别（支持 200 词库）、人脸识别、二维码读取、物联网联动等功能，支持 Mind + 图形化编程与 MicroPython 代码编程，兼顾入门便捷性与功能扩展性，丰富的扩展接口还能连接外部传感器、执行器，轻松落地 AI、物联网类创意项目，是编程学习与科创实践的高性价比选择。



3、Mind + 是 DFRobot 旗下蘑菇云科创教育团队研发的、拥有自主知识产权的国产青少年编程软件，它兼容 Scratch3.0，既支持零基础学习者拖拽图形化积木编程，也能切换至 Python/C/C++ 代码编程，且积木可自动转换为对应代码助力进阶学习，同时适配行空板M10\ K10、Arduino、micro:bit 等众多主流开源硬件与上百种电子模块，集成图像识别、语音识别等 AI 功能及物联网开发能力，还搭配实时交互、程序烧录脱机运行等模式与丰富教学案例，适配校内外编程教学、创客项目及竞赛等场景，是兼顾低入门门槛与高拓展性的科创教育工具。

二、硬件连接
准备材料
行空板K10 x 1
HUSKYLENS 2 x 1
USB数据线 x 2
4pin连接线（或杜邦线）x 1

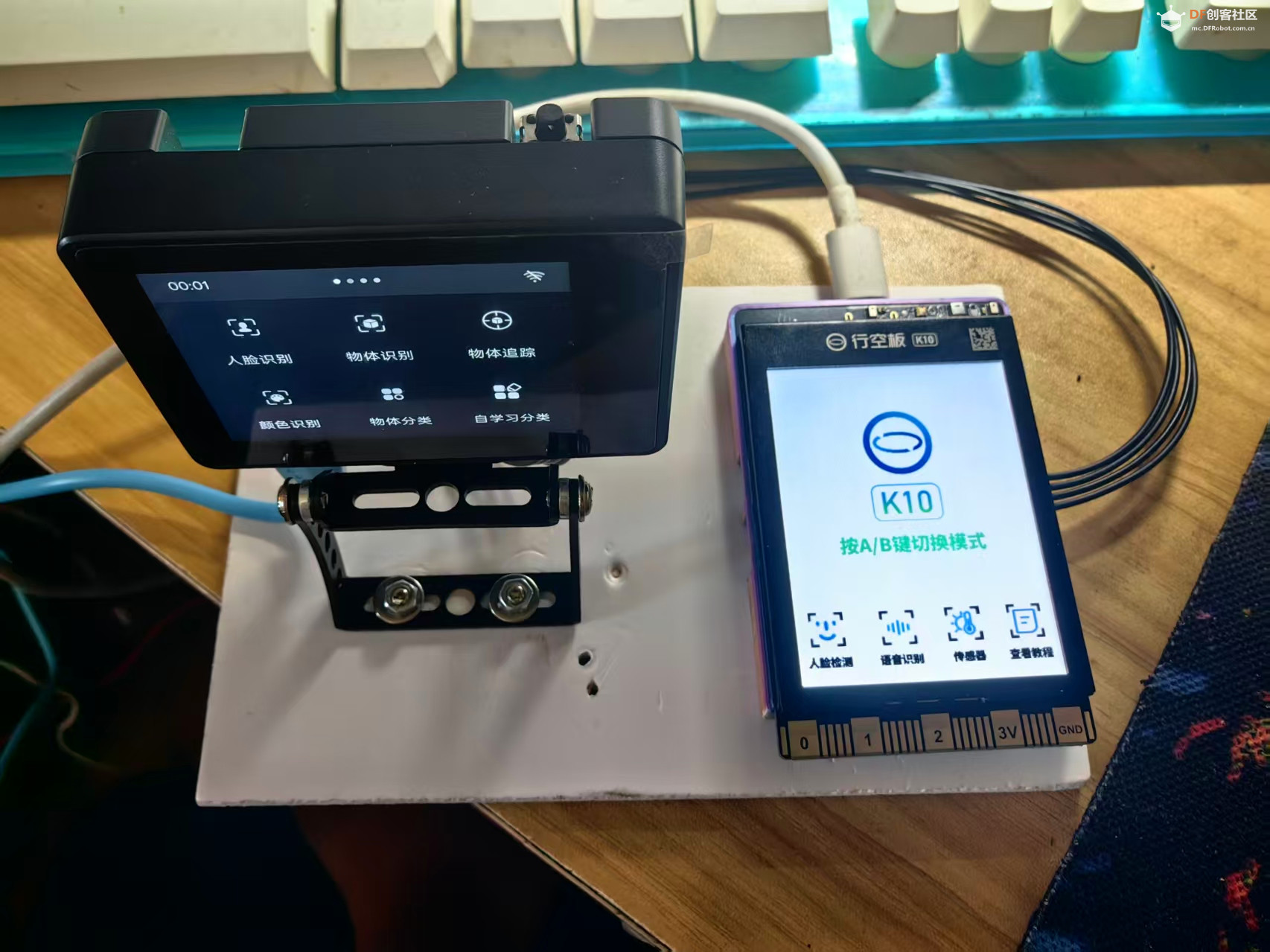

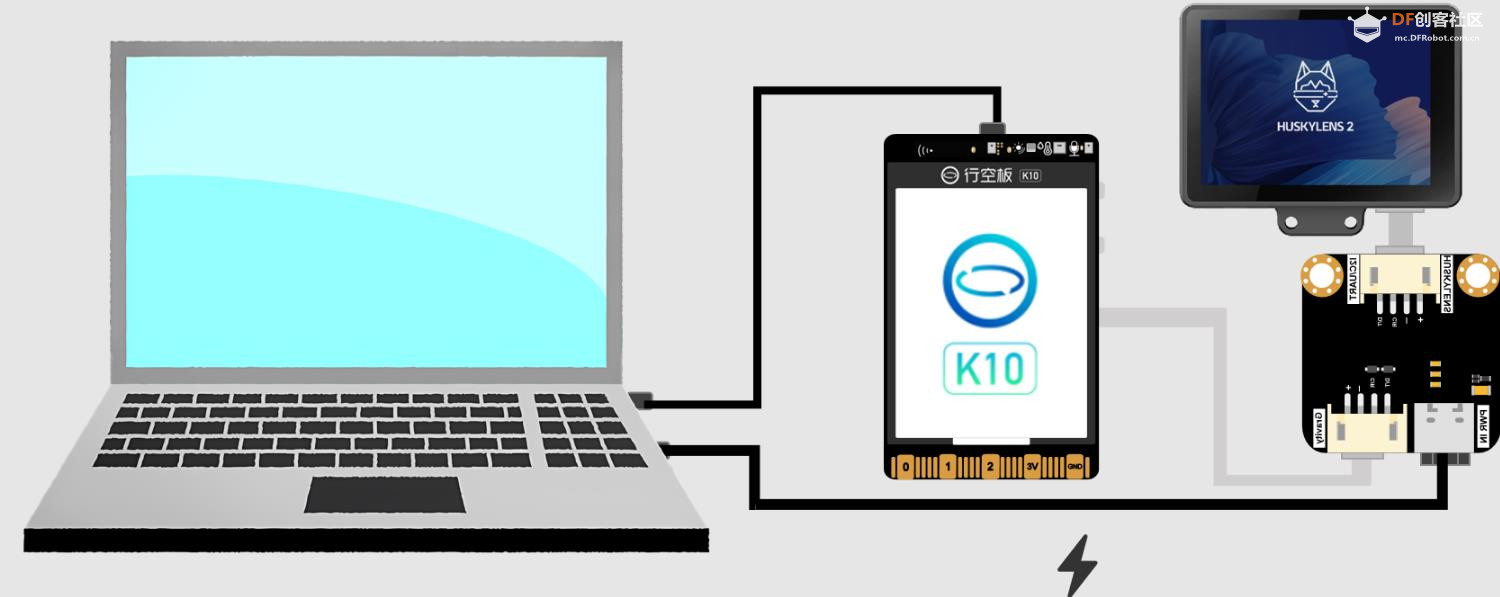

准备一根USB数据线和一根4Pin白色硅胶线。使用USB数据线连接电脑与行空板K10，使用4Pin黑胶先连接行空板K10与HuskyLens 2，再使用额外的USB数据线n连接示意图如下连接HUSKYLENS 2的Type-C接口与电源，为HUSKYLENS 2进行额外供电。接线图可参考下图。

三、人脸识别（Face Recognition）是一种基于计算机视觉与人工智能的识别技术，其核心目标是：通过摄像头或图像分析系统，自动检测并识别图像中的人脸，并判断其身份、特征或情绪状态。人脸识别是让设备“认出你”的关键一步。它让设备具备“认出你”的能力，是身份验证、安全监控、智能交互等领域的重要技术支撑。

（1）人脸识别的基本定义
人脸识别是指：
利用人脸图像中的几何结构、纹理特征或深度信息，判断个体身份或进行特征分析。
它不仅识别“这是一个人脸”，更能判断“这是谁”。

（2）人脸识别的技术流程
人脸检测：在图像中定位人脸区域。
特征提取：分析眼睛、鼻子、嘴巴等关键点位置与比例。
特征编码：将人脸特征转换为向量或编码（如128维特征向量）。
身份比对：与数据库中的人脸进行匹配，判断是否为同一人。
结果输出：返回识别结果，如姓名、编号、相似度等。

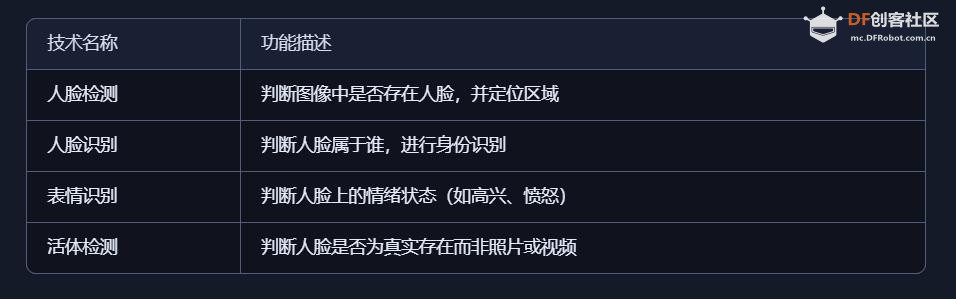

（3）与相关技术的区别



（4）应用场景举例
门禁系统：刷脸开门或考勤打卡
手机解锁与支付验证
医疗系统识别患者身份
机场安检与边境身份核验
教育系统识别学生出勤与专注度
游戏或社交平台个性化互动

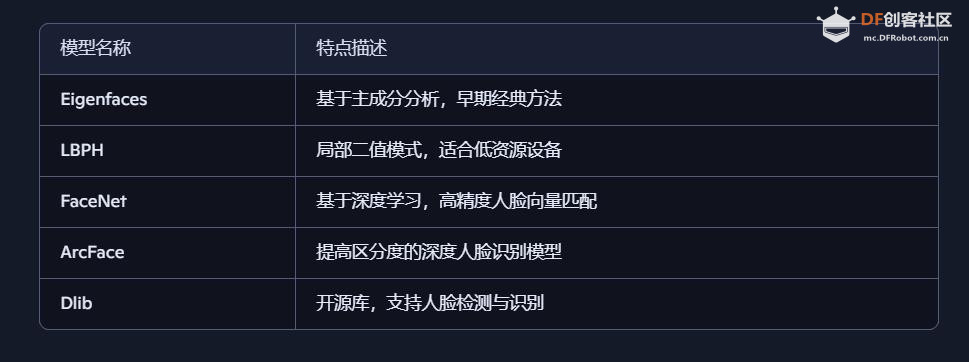

（5）常见人脸识别算法与模型



（6）技术优势与挑战



（7）人脸识别的场景

四、【花雕动手做】HUSKYLENS 2 AI视觉传感器之识别人脸输出相关数据

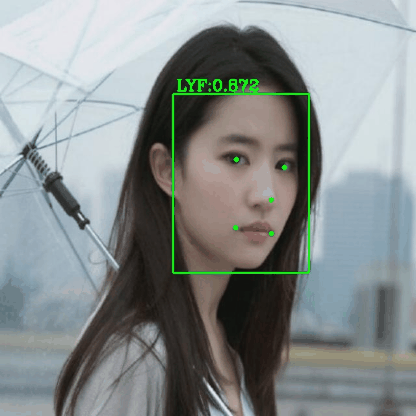

在人脸识别功能下，当人脸出现在HuskyLens 2屏幕中时，可以被检测和框出，从而获取检测到的人脸总数、指定人脸的相关数据。可以获取指定人脸的五官、位置数据，可以读取的人脸数据有：人脸ID、人脸名称、宽度、高度以及人脸中心点的X坐标位置和Y坐标位置、左/右眼X坐标、左/右眼Y坐标、左/右嘴角X坐标、左/右嘴角Y坐标、鼻子X/Y坐标位置。

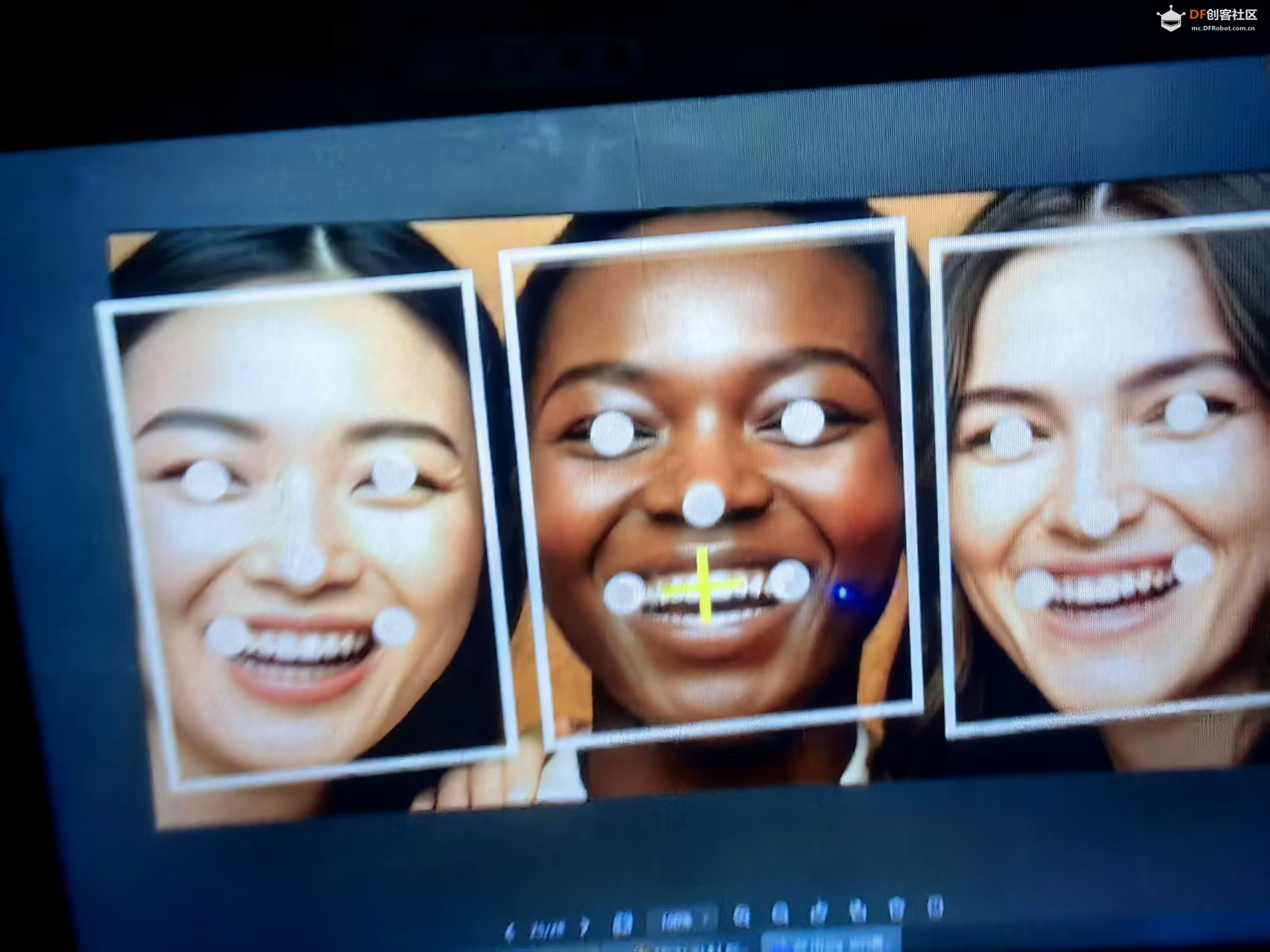

1、实际测试的几个范本

2、测试实验代码

/*【花雕动手做】HUSKYLENS 2 AI视觉传感器之识别人脸输出相关数据
 * MindPlus
 * esp32s3bit
 */

// 引入必要的库文件
#include "unihiker_k10.h"          // UNIHIKER开发板的库
#include "DFRobot_HuskylensV2.h"   // HUSKYLENS视觉传感器的库

// 创建对象
HuskylensV2  huskylens;           // HUSKYLENS传感器对象
UNIHIKER_K10 k10;                 // UNIHIKER开发板对象
uint8_t      screen_dir=2;        // 屏幕方向设置（2表示横向）

// 主程序开始
void setup() {
        k10.begin();                    // 初始化UNIHIKER开发板
        Wire.begin();                   // 初始化I2C通信

        // 尝试连接HUSKYLENS传感器，如果失败则等待重试
        while (!huskylens.begin(Wire)) {
                delay(100);                 // 等待100ms后重试
        }

        k10.initScreen(screen_dir);     // 初始化屏幕，设置方向
        k10.creatCanvas();              // 创建画布用于显示信息

        // 设置HUSKYLENS使用人脸识别算法
        huskylens.switchAlgorithm(ALGORITHM_FACE_RECOGNITION);

        // 在屏幕上显示标题
        k10.canvas->canvasText("识别人脸数据", 2, 0x0000FF);  // 蓝色文字，第2行
}

void loop() {
        // 获取人脸识别结果
        huskylens.getResult(ALGORITHM_FACE_RECOGNITION);

        // 检查是否检测到人脸
        if ((huskylens.available(ALGORITHM_FACE_RECOGNITION))) {
                // 显示最靠近中心的人脸ID（红色文字，第4行）
                k10.canvas->canvasText((String("靠中心的人脸ID: ") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, ID)))),
                        4, 0xFF0000);

                // 显示检测到的人脸总数（红色文字，第5行）
                k10.canvas->canvasText((String("人脸总数: ") +
                        String((huskylens.getCachedResultNum(ALGORITHM_FACE_RECOGNITION)))),
                        5, 0xFF0000);

                // 显示人脸区域的宽度和高度（蓝色文字，第6行）
                k10.canvas->canvasText((String("人脸宽高: ") +
                        String((String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, width))) +
                        String((String("，") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, height)))))))),
                        6, 0x0000FF);

                // 显示人脸中心坐标（蓝色文字，第7行）
                k10.canvas->canvasText((String("人脸坐标: ") +
                        String((String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, xCenter))) +
                        String((String("，") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, yCenter)))))))),
                        7, 0x0000FF);

                // 重复显示人脸中心坐标（蓝色文字，第8行） - 可能是冗余代码
                k10.canvas->canvasText((String("人脸坐标: ") +
                        String((String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, xCenter))) +
                        String((String("，") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, yCenter)))))))),
                        8, 0x0000FF);

                // 显示左眼坐标（蓝色文字，第9行）
                k10.canvas->canvasText((String("左眼坐标: ") +
                        String((String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), FaceResult, leye_x))) +
                        String((String("，") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), FaceResult, leye_y)))))))),
                        9, 0x0000FF);

                // 显示右眼坐标（蓝色文字，第10行）
                k10.canvas->canvasText((String("右眼坐标: ") +
                        String((String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), FaceResult, reye_x))) +
                        String((String("，") +
                        String((RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), FaceResult, reye_y)))))))),
                        10, 0x0000FF);
        }

        // 更新屏幕显示
        k10.canvas->updateCanvas();
        delay(50);  // 延迟50ms，控制刷新频率
}
复制代码

3、解读代码的各个部分：

代码结构分析
1. 头文件引入和对象创建
cpp

#include "unihiker_k10.h"          // UNIHIKER开发板控制库

#include "DFRobot_HuskylensV2.h"   // HUSKYLENS传感器驱动库



HuskylensV2  huskylens;           // AI视觉传感器对象

UNIHIKER_K10 k10;                 // 开发板控制对象

uint8_t      screen_dir=2;        // 屏幕方向（2=横向显示）
复制代码

2. 初始化设置（setup函数）
cpp

void setup() {

        k10.begin();                    // 初始化开发板硬件

        Wire.begin();                   // 启动I2C通信



        // 连接HUSKYLENS传感器（带重试机制）

        while (!huskylens.begin(Wire)) {

                delay(100);                 // 连接失败时等待重试

        }



        // 屏幕初始化

        k10.initScreen(screen_dir);     // 设置屏幕方向

        k10.creatCanvas();              // 创建绘图画布



        // 配置AI算法

        huskylens.switchAlgorithm(ALGORITHM_FACE_RECOGNITION);  // 切换为人脸识别模式



        // 显示界面标题

        k10.canvas->canvasText("识别人脸数据", 2, 0x0000FF);  // 蓝色文字显示

}
复制代码

3. 主循环（loop函数）核心逻辑
数据获取与检测判断
cpp

huskylens.getResult(ALGORITHM_FACE_RECOGNITION);  // 获取人脸识别结果



if ((huskylens.available(ALGORITHM_FACE_RECOGNITION))) {

        // 当检测到人脸时执行以下显示操作

}
复制代码

显示的人脸信息详解：
① 中心人脸ID

cpp

RET_ITEM_NUM(huskylens.getCachedCenterResult(ALGORITHM_FACE_RECOGNITION), Result, ID)
复制代码

获取最靠近画面中心的人脸的唯一标识符
用于区分不同的人脸

② 人脸数量统计

cpp

huskylens.getCachedResultNum(ALGORITHM_FACE_RECOGNITION)
复制代码

返回当前画面中检测到的总人脸数

③ 人脸尺寸信息

cpp

RET_ITEM_NUM(..., Result, width)   // 人脸宽度

RET_ITEM_NUM(..., Result, height)  // 人脸高度
复制代码

反映人脸在画面中的大小
可用于判断人脸距离摄像头的远近

④ 人脸位置坐标

cpp

RET_ITEM_NUM(..., Result, xCenter)  // 人脸中心X坐标

RET_ITEM_NUM(..., Result, yCenter)  // 人脸中心Y坐标
复制代码

定位人脸在画面中的位置
坐标原点通常在画面左上角

⑤ 眼部特征点坐标

cpp

<p>RET_ITEM_NUM(..., FaceResult, leye_x/leye_y)  // 左眼坐标</p><p>RET_ITEM_NUM(..., FaceResult, reye_x/reye_y)  // 右眼坐标</p>
复制代码

精确定位眼睛位置
可用于视线追踪、眨眼检测等高级应用

技术特点
实时性：50ms的刷新间隔保证数据实时更新
多信息输出：同时输出ID、数量、尺寸、位置、特征点等多种数据
图形化界面：在UNIHIKER屏幕上直观显示识别结果
错误容错：初始化时的重试机制增强稳定性

应用场景
人脸识别门禁系统
人脸追踪摄像头
互动式人机界面
智能监控系统
教育演示项目

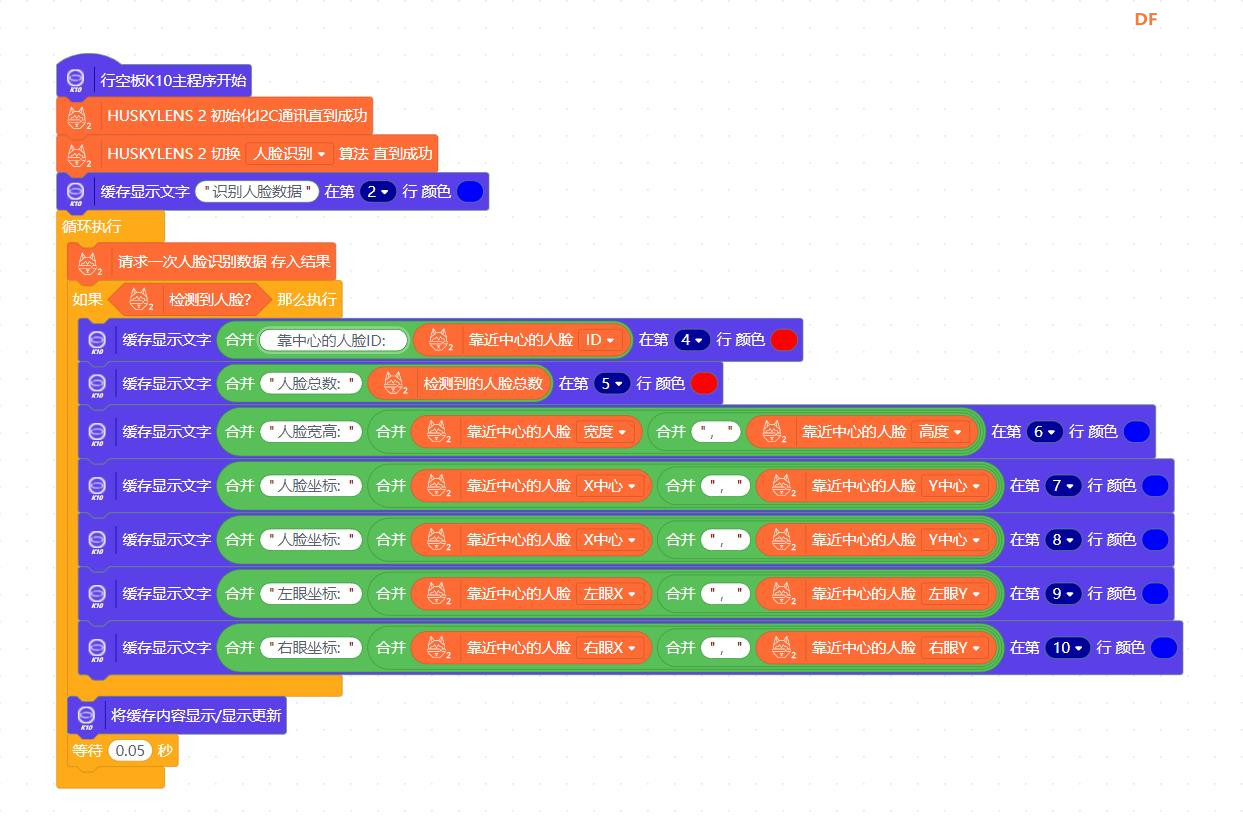

4、测试实验MInd+图形编程

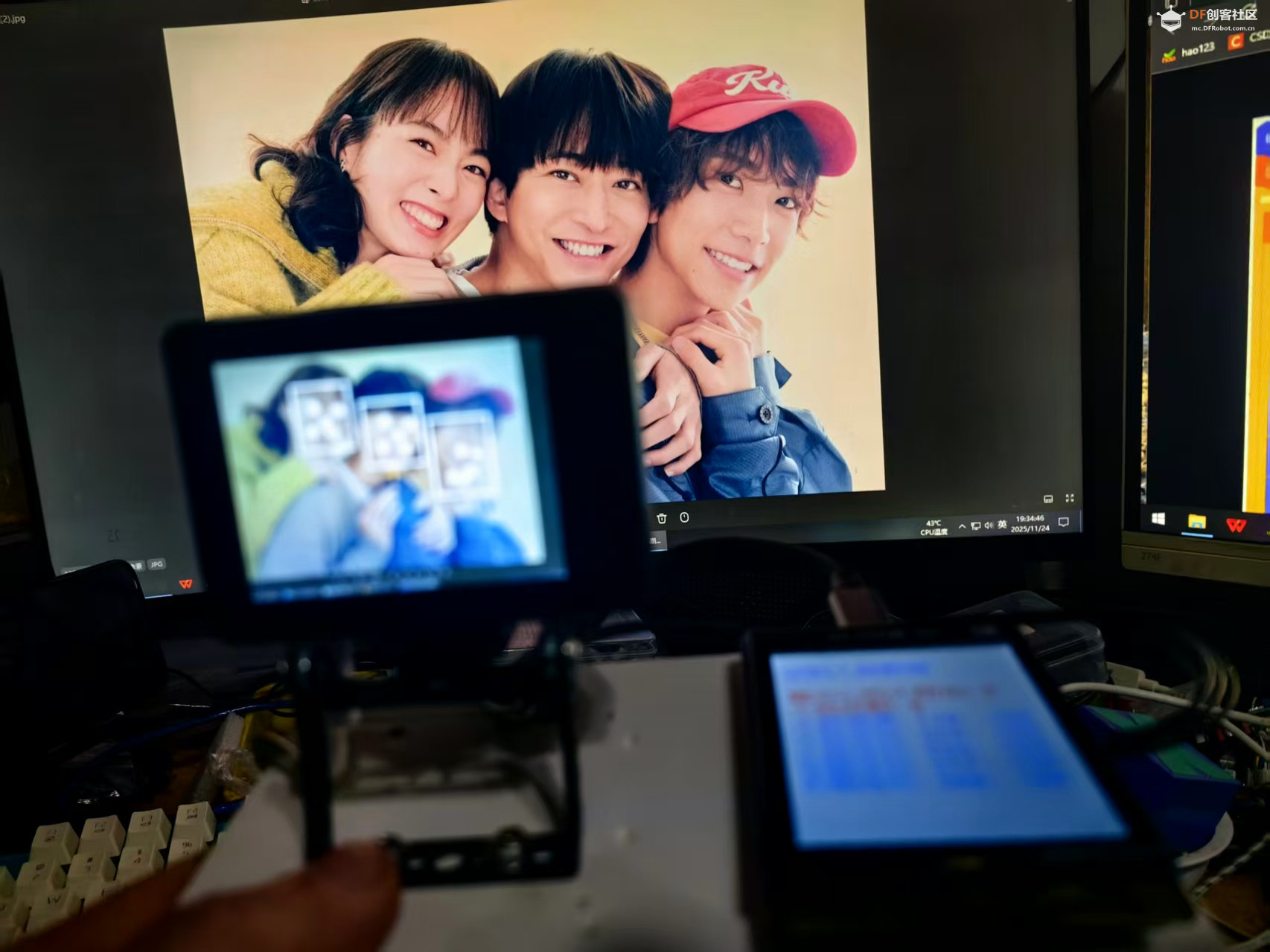

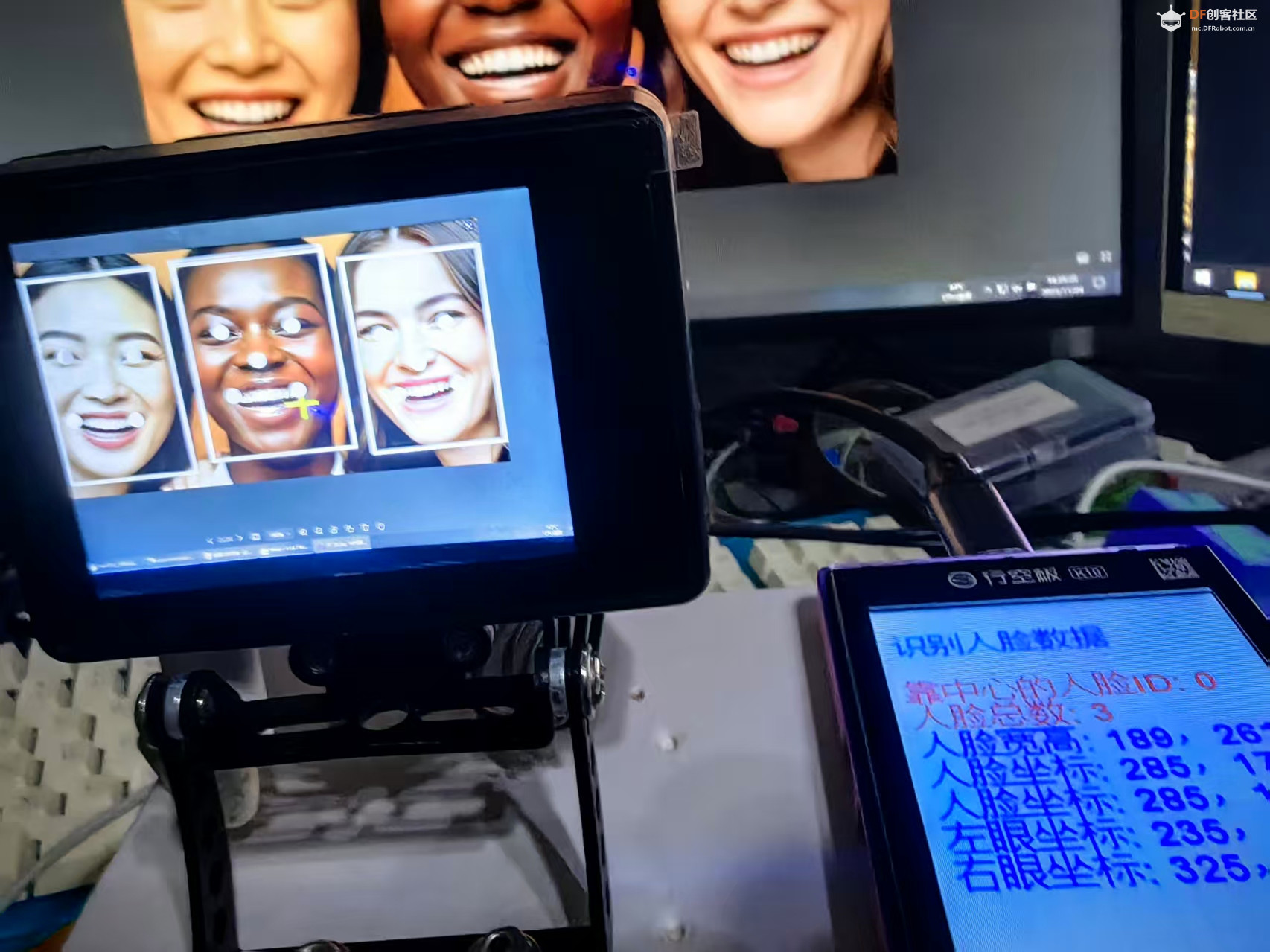

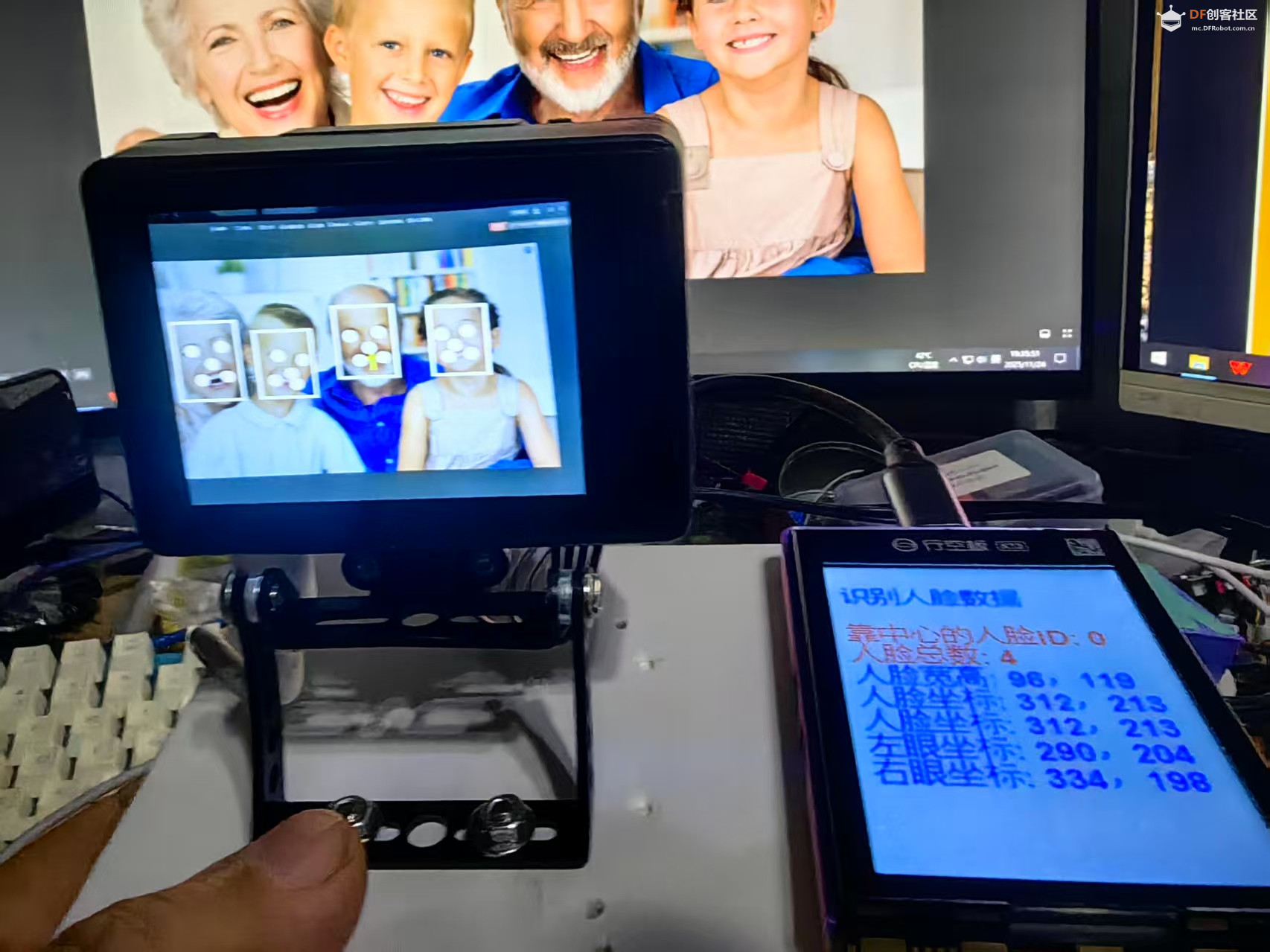

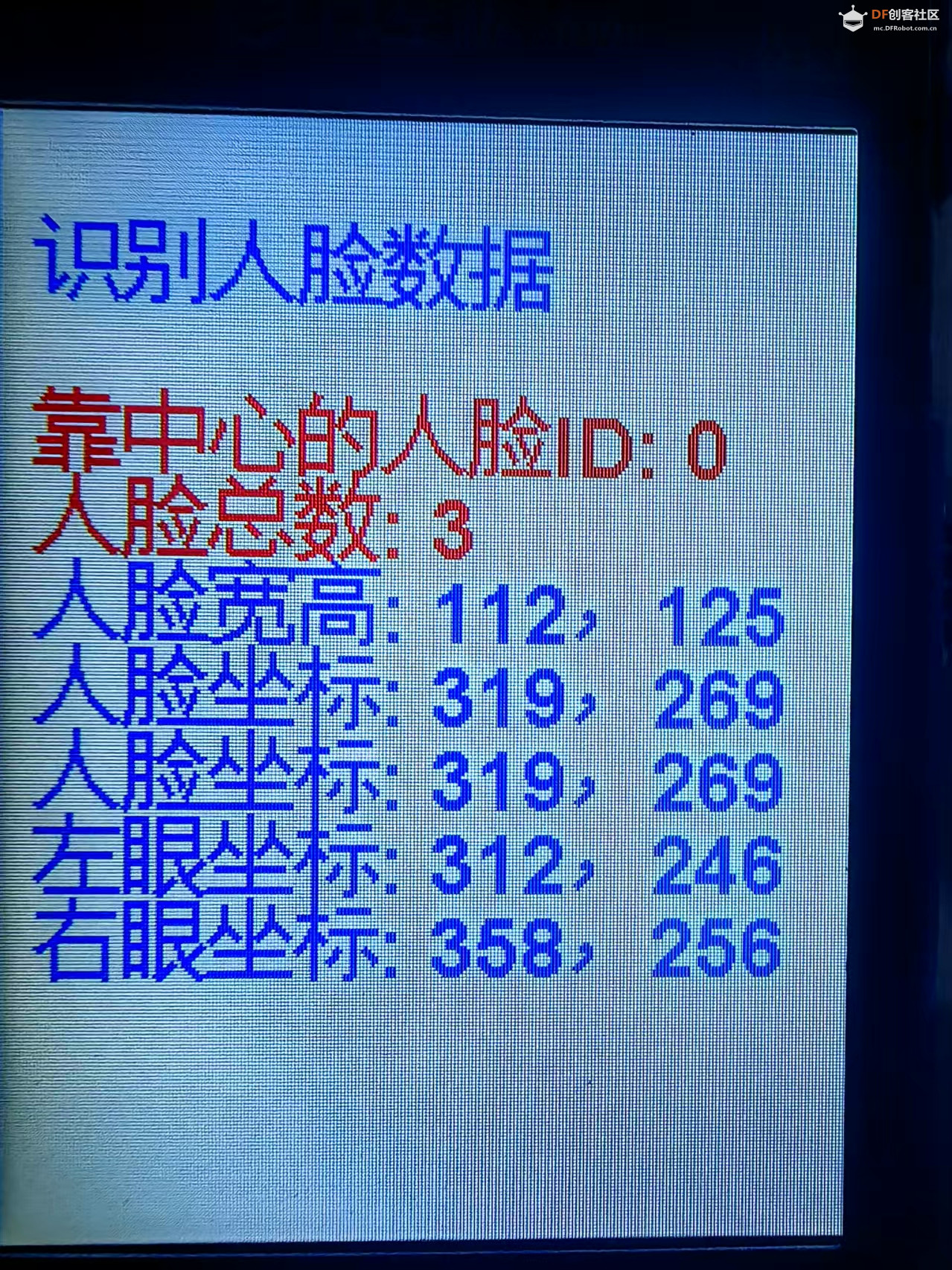

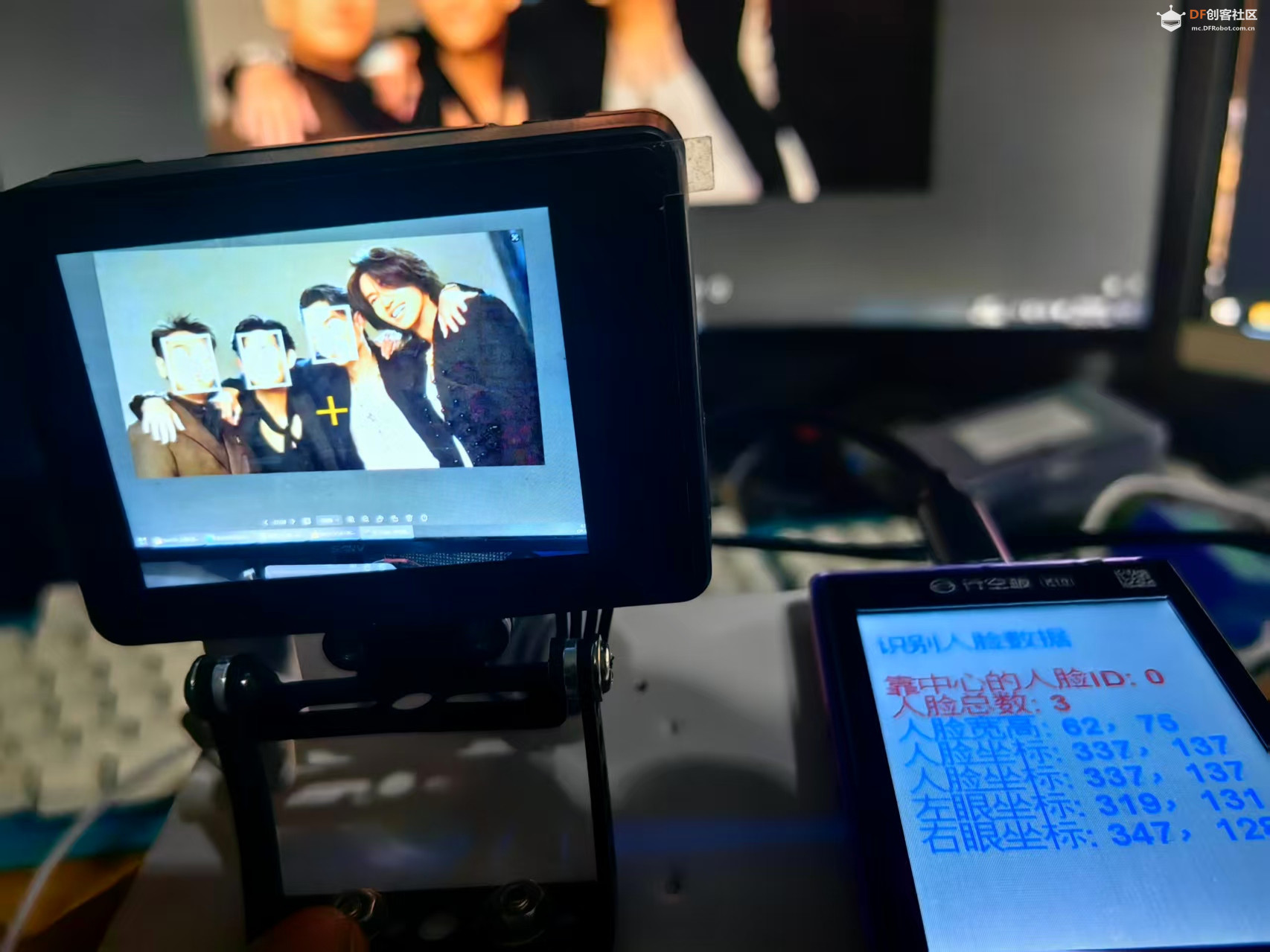

5、实验场景图
