[项目] 【Arduino 动手做】3D 打印 Arduino OLED 电表

[复制链接]
本帖最后由 驴友花雕 于 2025-6-5 06:17 编辑

你有没有想过一件物品使用多少瓦特或多少电流，甚至它的工作电压？这个简单易行的项目可以为您提供重要信息，同时将成本保持在 7 美元以下。我主要将其设计为与常见的太阳能充电控制器结合使用，这些控制器没有任何负载功耗的指示。自从制作它以来，我意识到它在我自制的台式电源上也很有用。事实上，你可以将一个小的位图图像编程到其中，这只是一个额外的好处，每次看它时都会让你感觉很棒。

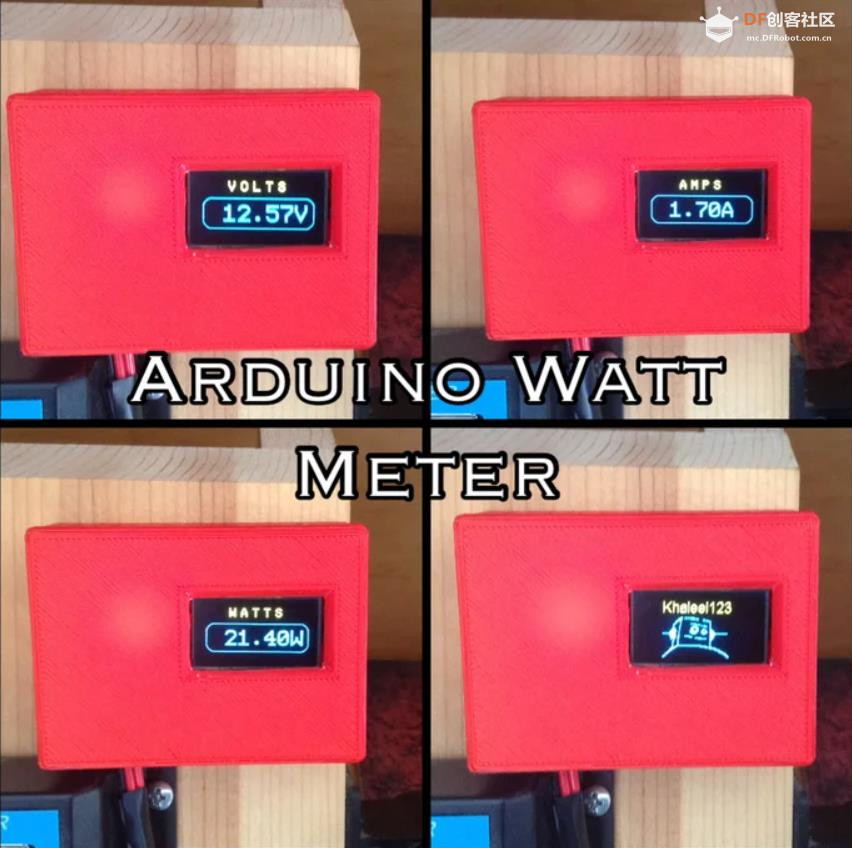

【Arduino 动手做】3D 打印 Arduino OLED 电表图2

【Arduino 动手做】3D 打印 Arduino OLED 电表图3

【Arduino 动手做】3D 打印 Arduino OLED 电表图1



回复

使用道具 举报

精彩评论(7)

驴友花雕  中级技神
 楼主|

发表于 2025-5-21 17:03:10

【Arduino 动手做】3D 打印 Arduino OLED 电表

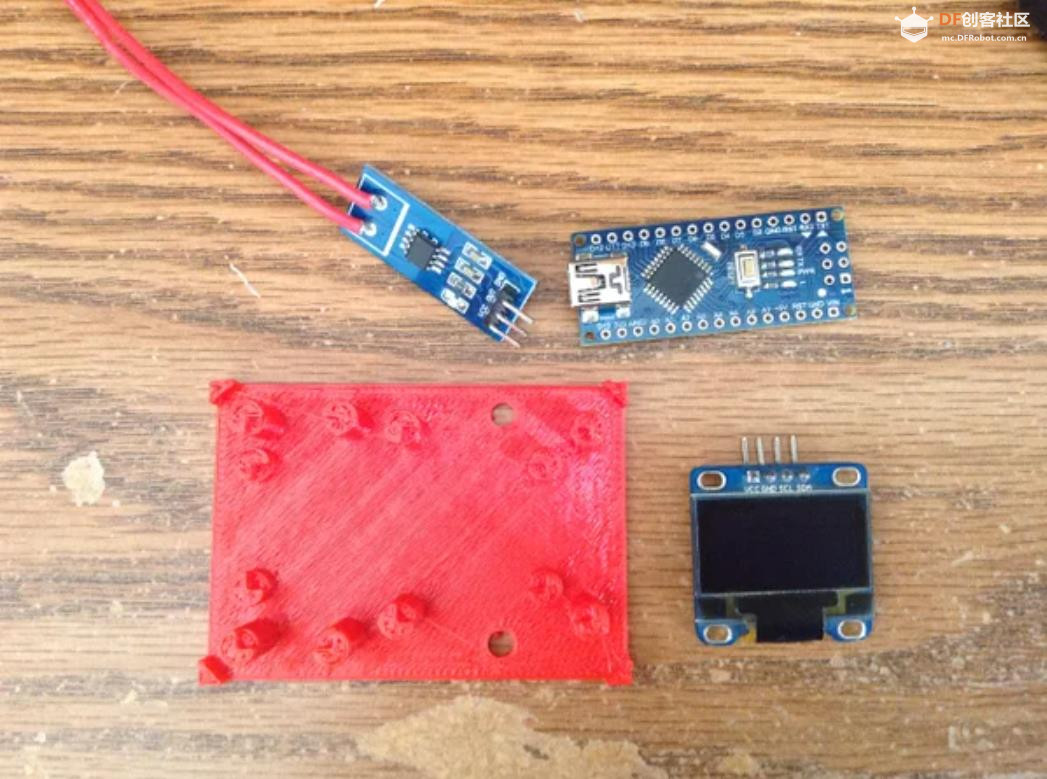

第 1 步：收集您的零件

Arduino Nano）
ACS 712 30安培电流传感器模块
I2C OLED 显示器 5伏特
10k 和 100k 电阻器
本 instructable 中提供的 Arduino 代码
本说明中提供的 3d 打印案例 Stl（可选）

你可能在房子周围放置的东西包括
松散的电线
烙铁或焊接方式
某种外壳
用于编程的 USB 迷你电缆
装有 Arduino 软件的计算机
用于测试电子电路的面包板
测试电源电压 7-15
测试负载
用于测试的万用表

【Arduino 动手做】3D 打印 Arduino OLED 电表图2

【Arduino 动手做】3D 打印 Arduino OLED 电表图1

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 2025-5-21 17:05:45

【Arduino 动手做】3D 打印 Arduino OLED 电表

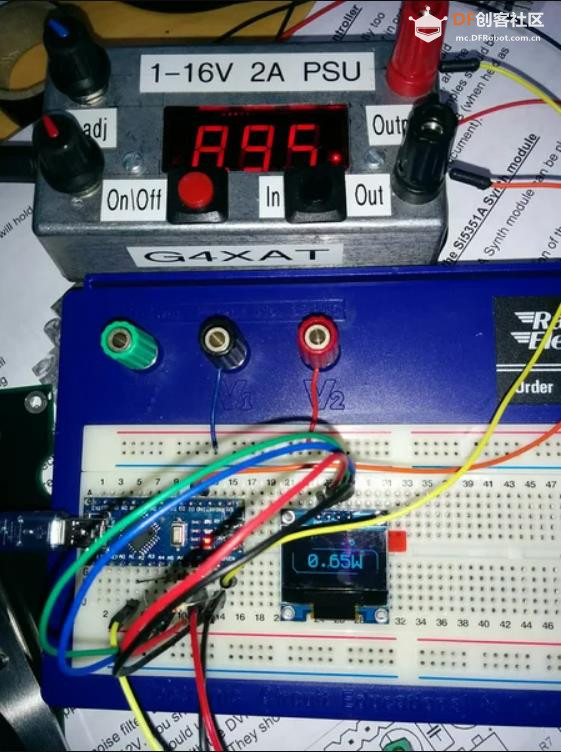

第 2 步：在面包板上制作原型

我提供了一个简单易懂的图表，显示了所有连接是如何建立的。我建议使用面包板，花点时间，确保在通电之前连接正确。请特别注意确保电阻分压器设置正确。在将其连接到 ardunino 之前，测量中间的电压，它应该是输入端电压的 1/10。

【Arduino 动手做】3D 打印 Arduino OLED 电表图1

【Arduino 动手做】3D 打印 Arduino OLED 电表图2

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 2025-5-21 17:08:40

【Arduino 动手做】3D 打印 Arduino OLED 电表

本帖最后由 驴友花雕 于 2025-5-21 17:11 编辑

第 3 步：编码和校准

这段代码远非完美，而是匆忙的，只是一个概念证明。当前设置为在 4 个页面之间循环，每次更新显示的信息。使用万用表测量源电压，然后分别修改代码中的 R1 和 R2 以校准显示屏上的电压。接下来，使用相同的电压和源，使用万用表测量负载的电流。然后使用电流传感器参考该读数，并向上或向下修改数字 511 以进行校准。请记住，在测量小电流时它不准确，我建议在校准时使用大约 1 安培的负载。如果您的读数显示为负值，请交换电流传感器上的感应线以轻松纠正。还可以随意使用您自己的位图图像更改代码中的位图图像，以真正自定义仪表的最终外观。

项目开源代码件附件
  1. #include "U8glib.h"

  2. int analogInput = A2;

  3. float vout = 0.0;

  4. float vin = 0.0;

  5. float R1 = 101000.0; // resistance of R1 (100K)

  6. float R2 = 10100.0; // resistance of R2 (10K)

  7. int value = 0;

  8. int amp = 0;

  9. float watt = 0.0;

  10. float amps = 0.0;

  11. U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE|U8G_I2C_OPT_DEV_0);

  12. const unsigned char PROGMEM ins [] = {

  13. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  14. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  15. 0x00, 0x00, 0x01, 0x01, 0x20, 0x00, 0x10, 0x00, 0x00, 0x81, 0x03, 0xC1, 0xC0, 0x00, 0x00, 0x00,

  16. 0x00, 0x00, 0x01, 0x02, 0x20, 0x00, 0x10, 0x00, 0x00, 0x83, 0x04, 0x42, 0x20, 0x00, 0x00, 0x00,

  17. 0x00, 0x00, 0x01, 0x04, 0x20, 0x00, 0x10, 0x00, 0x00, 0x85, 0x08, 0x24, 0x20, 0x00, 0x00, 0x00,

  18. 0x00, 0x00, 0x01, 0x08, 0x2E, 0x0F, 0x10, 0xE0, 0x70, 0x89, 0x00, 0x20, 0x20, 0x00, 0x00, 0x00,

  19. 0x00, 0x00, 0x01, 0x10, 0x31, 0x10, 0x91, 0x10, 0x88, 0x81, 0x00, 0x20, 0x60, 0x00, 0x00, 0x00,

  20. 0x00, 0x00, 0x01, 0x30, 0x21, 0x20, 0x92, 0x09, 0x04, 0x81, 0x00, 0x41, 0xC0, 0x00, 0x00, 0x00,

  21. 0x00, 0x00, 0x01, 0x50, 0x21, 0x03, 0x92, 0x09, 0x04, 0x81, 0x00, 0x40, 0x20, 0x00, 0x00, 0x00,

  22. 0x00, 0x00, 0x01, 0x88, 0x21, 0x1C, 0x93, 0xF9, 0xFC, 0x81, 0x00, 0x80, 0x10, 0x00, 0x00, 0x00,

  23. 0x00, 0x00, 0x01, 0x04, 0x21, 0x20, 0x92, 0x01, 0x00, 0x81, 0x01, 0x00, 0x10, 0x00, 0x00, 0x00,

  24. 0x00, 0x00, 0x01, 0x04, 0x21, 0x20, 0x92, 0x09, 0x04, 0x81, 0x02, 0x04, 0x10, 0x00, 0x00, 0x00,

  25. 0x00, 0x00, 0x01, 0x02, 0x21, 0x21, 0x91, 0x10, 0x88, 0x81, 0x04, 0x06, 0x20, 0x00, 0x00, 0x00,

  26. 0x00, 0x00, 0x01, 0x01, 0x21, 0x1E, 0x90, 0xE0, 0x70, 0x81, 0x0F, 0xE1, 0xC0, 0x00, 0x00, 0x00,

  27. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  28. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  29. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  30. 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  31. 0x00, 0x00, 0x00, 0x00, 0x00, 0x39, 0xFF, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  32. 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x01, 0xFE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  33. 0x00, 0x00, 0x00, 0x00, 0x00, 0xF0, 0x00, 0x02, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  34. 0x00, 0x00, 0x00, 0x00, 0x01, 0xB0, 0x00, 0x00, 0x07, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  35. 0x00, 0x00, 0x00, 0x00, 0x07, 0x20, 0x00, 0x00, 0x00, 0x78, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  36. 0x00, 0x00, 0x00, 0x00, 0x06, 0x20, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  37. 0x00, 0x00, 0x00, 0x00, 0x0C, 0x20, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  38. 0x00, 0x00, 0x00, 0x00, 0x18, 0x20, 0x03, 0xF0, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  39. 0x00, 0x00, 0x00, 0x00, 0x30, 0x20, 0x00, 0x3F, 0x80, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  40. 0x00, 0x00, 0x00, 0x00, 0x20, 0x20, 0x00, 0x00, 0x36, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  41. 0x00, 0x00, 0x00, 0x00, 0x20, 0x40, 0x00, 0xF8, 0x07, 0x88, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  42. 0x00, 0x00, 0x00, 0x00, 0x20, 0x40, 0x01, 0xFE, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  43. 0x00, 0x00, 0x00, 0x00, 0x70, 0x40, 0x03, 0x8E, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  44. 0x00, 0x00, 0x00, 0x00, 0x78, 0x40, 0x03, 0x8E, 0x0C, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  45. 0x00, 0x00, 0x00, 0x00, 0xF8, 0x40, 0x03, 0xCE, 0x1F, 0x0E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  46. 0x00, 0x00, 0x00, 0x01, 0xFC, 0x00, 0x07, 0xCE, 0x31, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  47. 0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x07, 0xFC, 0x39, 0x8F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,

  48. 0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x03, 0xF8, 0x3F, 0x8F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,

  49. 0x00, 0x00, 0x03, 0xFF, 0xF8, 0x80, 0x01, 0xF0, 0x1E, 0x0F, 0xFF, 0xFF, 0x00, 0x00, 0x00, 0x00,

  50. 0x00, 0x00, 0x00, 0x07, 0xF8, 0x80, 0x00, 0x00, 0x04, 0x0F, 0xE0, 0x00, 0x00, 0x00, 0x00, 0x00,

  51. 0x00, 0x00, 0x00, 0x03, 0xF8, 0x80, 0x00, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,

  52. 0x00, 0x00, 0x00, 0x03, 0xF9, 0x81, 0xF8, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,

  53. 0x00, 0x00, 0x00, 0x01, 0xF9, 0x80, 0x0F, 0x00, 0x00, 0x0F, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00,

  54. 0x00, 0x00, 0x00, 0x01, 0xF9, 0x80, 0x00, 0x1F, 0xC0, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  55. 0x00, 0x00, 0x00, 0x01, 0xF1, 0x00, 0x00, 0x01, 0xFF, 0x0F, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  56. 0x00, 0x00, 0x00, 0x00, 0x01, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  57. 0x00, 0x00, 0x00, 0x00, 0x21, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  58. 0x00, 0x00, 0x00, 0x00, 0x61, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  59. 0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  60. 0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  61. 0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  62. 0x00, 0x00, 0x00, 0x00, 0x41, 0x00, 0x00, 0x00, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  63. 0x00, 0x00, 0x00, 0x00, 0x43, 0xFF, 0xFF, 0xFF, 0xC0, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  64. 0x00, 0x00, 0x00, 0x00, 0x4E, 0x00, 0x00, 0x00, 0x7F, 0x08, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  65. 0x00, 0x00, 0x00, 0x00, 0xD8, 0x00, 0x00, 0x00, 0x01, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

  66. 0x00, 0x00, 0x00, 0x00, 0xF0, 0x00, 0x00, 0x00, 0x00, 0x0F, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00,

  67. 0x00, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00, 0x00,

  68. 0x00, 0x00, 0x00, 0x03, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1E, 0x00, 0x00, 0x00, 0x00, 0x00,

  69. 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00,

  70. 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xC0, 0x00, 0x00, 0x00, 0x00,

  71. 0x00, 0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00,

  72. 0x00, 0x00, 0x00, 0x70, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00,

  73. 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0x00, 0x00, 0x00, 0x00,

  74. 0x00, 0x00, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00,

  75. 0x00, 0x00, 0x03, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x00,

  76. 0x00, 0x00, 0x02, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0x00, 0x00, 0x00

  77. };

  78. void setup() {

  79. pinMode(analogInput, INPUT);

  80. pinMode(A1, INPUT);

  81. }

  82. void loop() {

  83.   u8g.firstPage();

  84.   do {

  85.     draw();

  86.   } while( u8g.nextPage() );

  87.   delay(1000);

  88.   u8g.firstPage();

  89.   do {

  90.     draw2();

  91.   } while( u8g.nextPage() );

  92.  delay(1000);

  93.    u8g.firstPage();

  94.   do {

  95.     draw3();

  96.   } while( u8g.nextPage() );

  97.  delay(1000);

  98.     u8g.firstPage();

  99.   do {

  100.     draw4();

  101.   } while( u8g.nextPage() );

  102.  delay(1000);

  103.  value = analogRead(analogInput);

  104.  vout = (value * 5.0) / 1024.0;

  105.  vin = vout / (R2/(R1+R2));

  106.  amp = analogRead(A1);

  107.  amps = ((511 - amp) * 75.75 / 1023);

  108.  watt = (amps * vin);

  109. }

  110. void draw(){

  111.   u8g.setFont(u8g_font_profont17r);

  112.    u8g.drawStr(31, 12, "VOLTS");

  113.    u8g.setFont(u8g_font_profont29r);

  114.   u8g.setPrintPos(26,45);

  115.   u8g.drawRFrame(3, 18, 125, 35, 10);

  116.   u8g.println(vin);

  117.   u8g.println("V");

  118. }

  119. void draw2(){

  120.   u8g.setFont(u8g_font_profont17r);

  121.    u8g.drawStr(38, 12, "AMPS");

  122.     u8g.setFont(u8g_font_profont29r);

  123.   u8g.setPrintPos(26,45);

  124.   u8g.drawRFrame(3, 18, 125, 35, 10);

  125.   u8g.println(amps);

  126.   u8g.println("A");

  127. }

  128. void draw3(){

  129.   u8g.setFont(u8g_font_profont17r);

  130.    u8g.drawStr(31, 12, "WATTS");

  131.     u8g.setFont(u8g_font_profont29r);

  132.   u8g.setPrintPos(26,45);

  133.   u8g.drawRFrame(3, 18, 125, 35, 10);

  134.   u8g.println(watt);

  135.   u8g.println("W");

  136. }

  137. void draw4(){

  138. u8g.drawBitmapP( 0, 0, 16, 64, ins);

  139. }
复制代码


第 4 步：3D 打印外壳

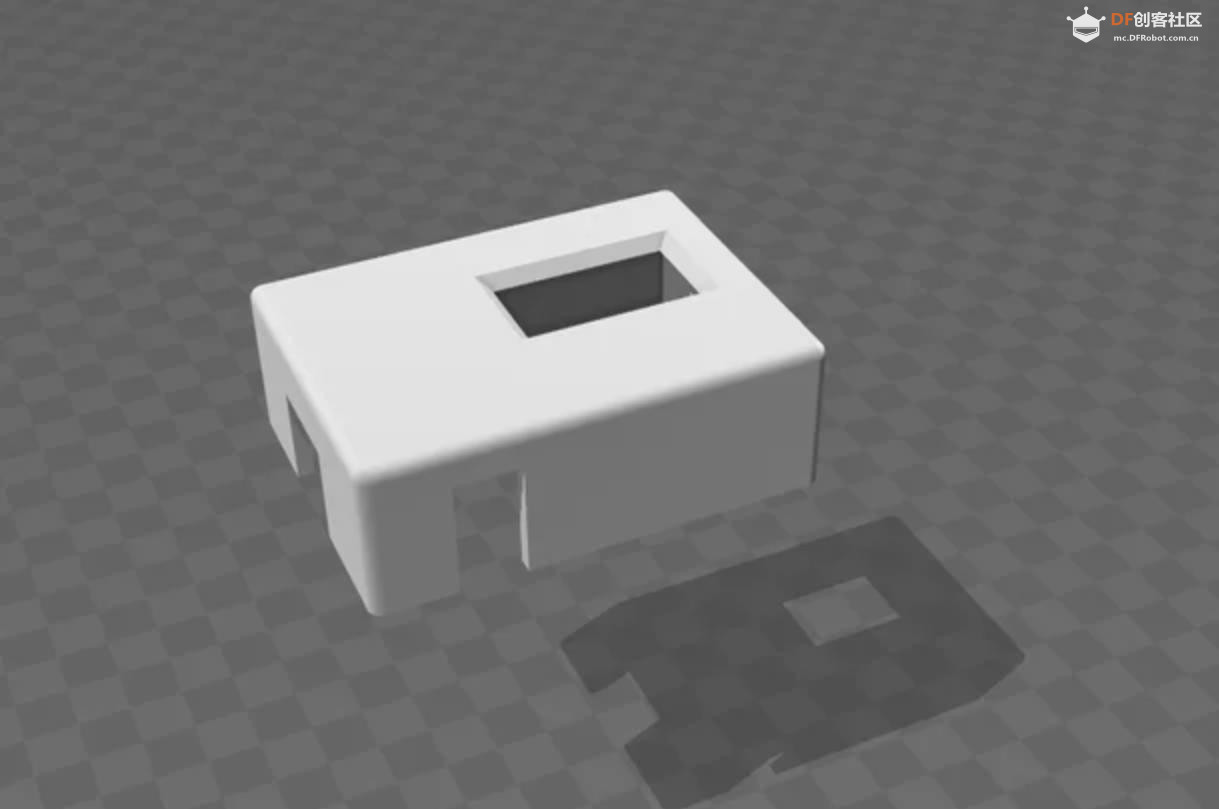

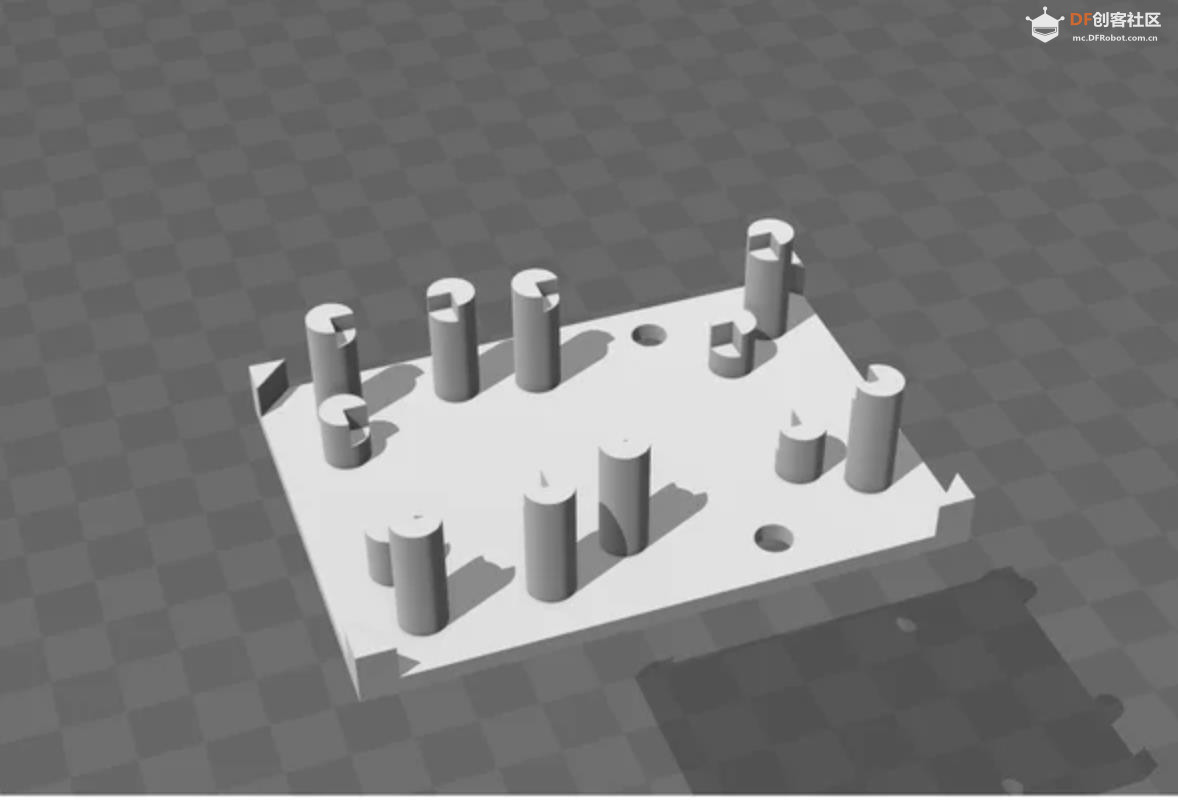

您可以通过多种不同的方式封闭您的项目，但是如果您有 3D 打印机，为什么不打印一个外壳呢。我为我设计的 2 部分外壳提供了 stl 文件，该外壳通过摩擦配合卡在一起。它还具有 2 个用于螺钉的安装孔和独特的堆叠布局。

3D打印文件见附件

【Arduino 动手做】3D 打印 Arduino OLED 电表图1

【Arduino 动手做】3D 打印 Arduino OLED 电表图2


回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 2025-5-21 17:13:47

【Arduino 动手做】3D 打印 Arduino OLED 电表

第 5 步：焊接和组装

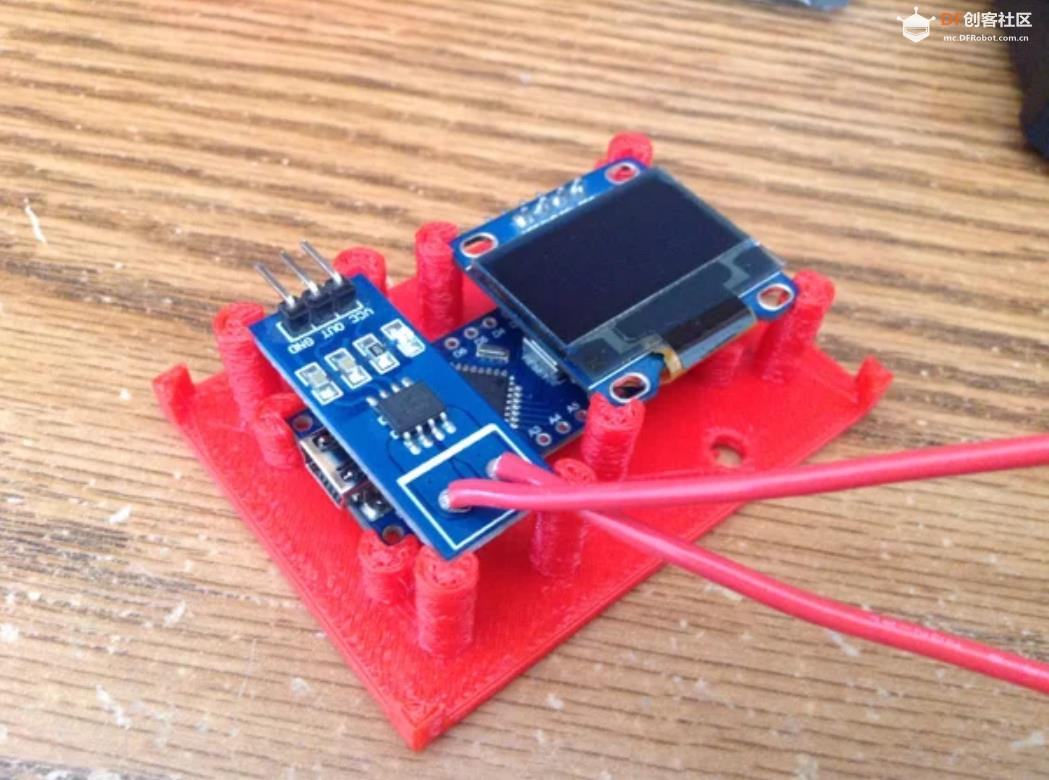

将电线焊接到电路板上，使其尽可能短，参考它们在印刷外壳背面的安装方式。板子和显示器的摩擦配合非常好，一切都保持得很好。最后一步是将正面压在整个东西上，然后就完成了。

【Arduino 动手做】3D 打印 Arduino OLED 电表图2

【Arduino 动手做】3D 打印 Arduino OLED 电表图1

【Arduino 动手做】3D 打印 Arduino OLED 电表图3

【Arduino 动手做】3D 打印 Arduino OLED 电表图4

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 2025-5-21 17:16:15

【Arduino 动手做】3D 打印 Arduino OLED 电表

本帖最后由 驴友花雕 于 2025-6-5 19:00 编辑

附录
项目链接：https://www.instructables.com/3D-Printed-Arduino-OLED-Watt-Meter/
项目作者：内华达州斯帕克斯 Khaleel123
视频教程：
3D打印文件：
https://content.instructables.co ... FGJLAVIIVO3SL82.stl
https://content.instructables.co ... FZD1Q6TIVO3SL8V.stl
项目开源代码：https://content.instructables.co ... FKEB60DIVO3SLBA.ino
