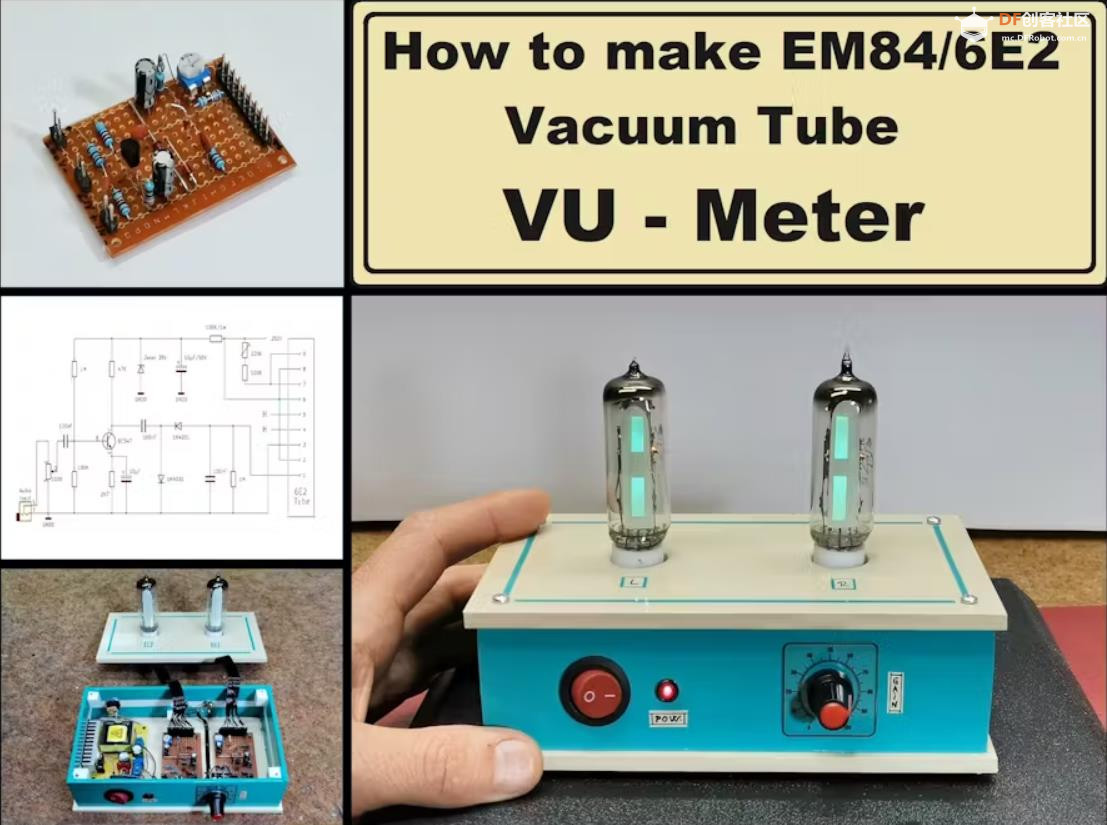

【Arduino 动手做】如何制作 EM84 （6E2） 真空管立体 VU 表

这款 VU 仪表非常灵敏，具有出色的动态性，并且响应时间是瞬时的。

VU 表，也称为音量单位表，是一种用于实时显示音频信号电平的设备。这次我将介绍如何制作这样一个使用 Vacuum 管而不是模拟仪器的设备。在我之前的一些视频中，您可以看到几种类型的此类设备，它们具有不同的信号显示方式。

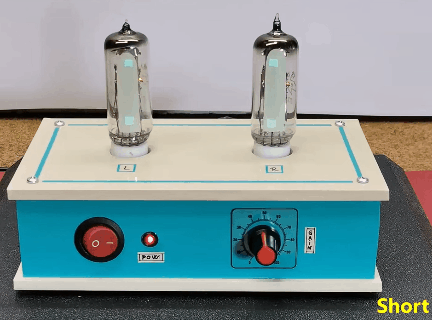

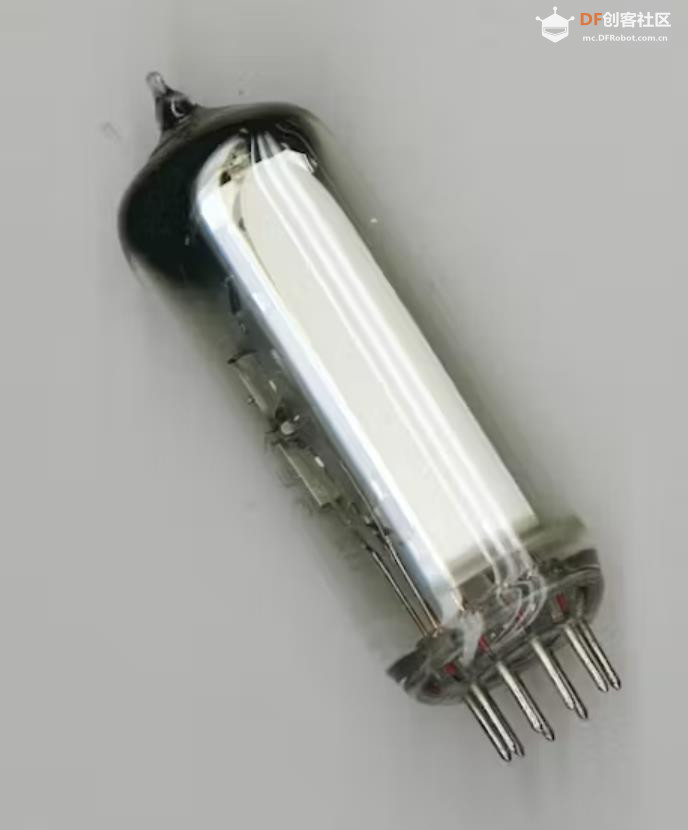

这一次，为此使用了两个 6E2 型真空管，可以以大约 2 美元的非常低的价格获得。

这些管是更高质量但更昂贵的 EM84 的直接替代品。

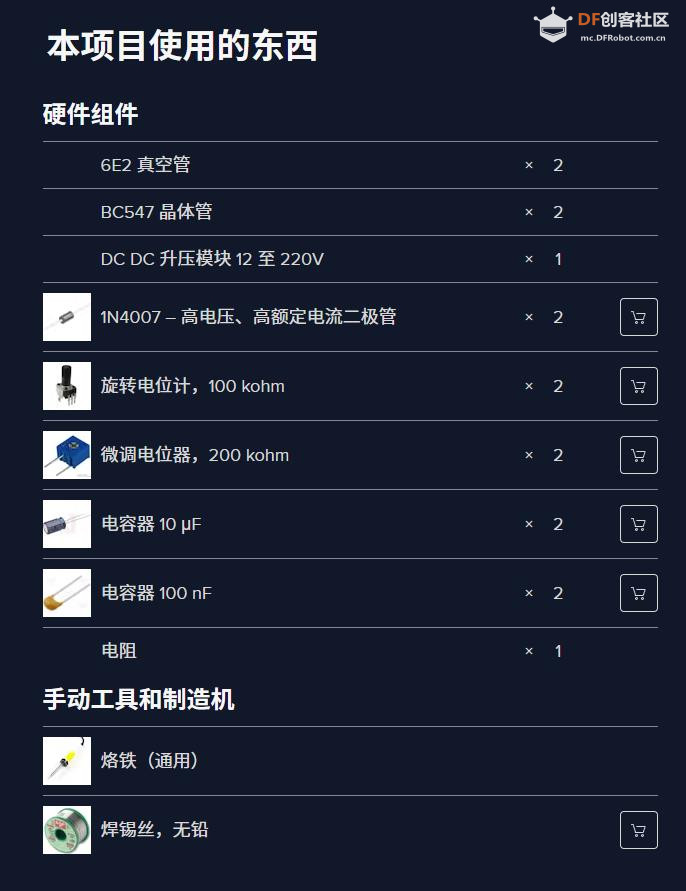

该设备的制作相对简单，由几个组件组成：

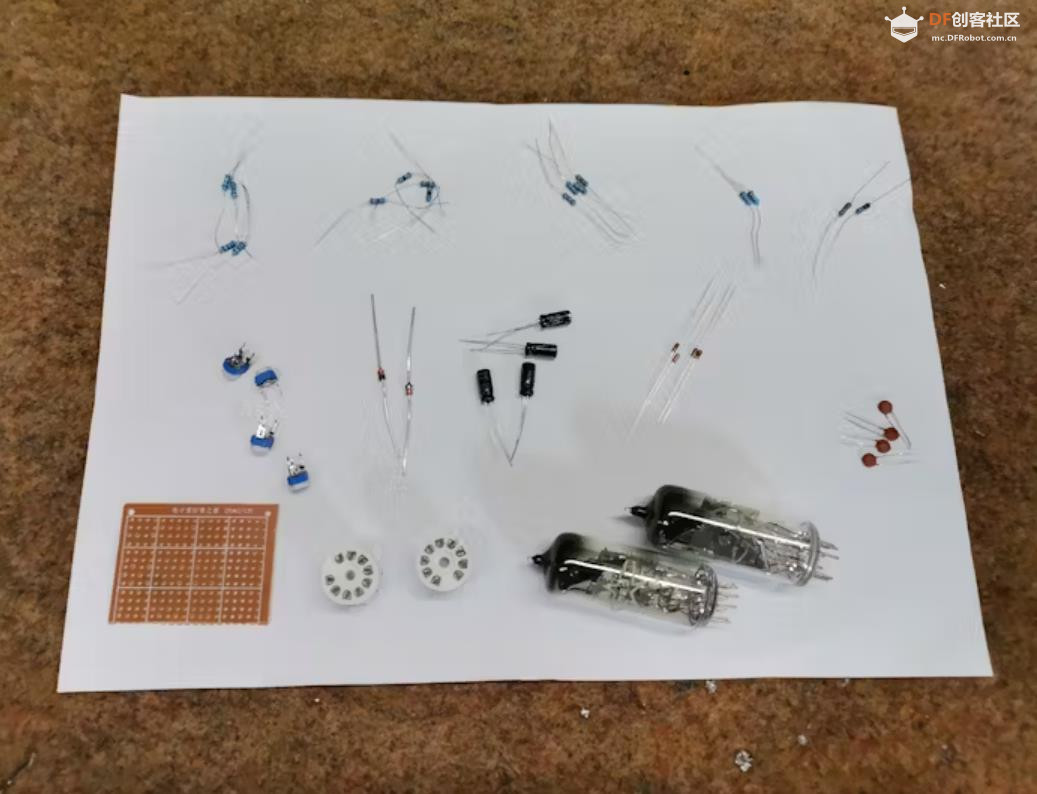

2 件6E2 Magic Eye 真空管
DC-DC 升压电源模块 12 至 250V
NPN 信号晶体管 （BC547）
2 件1N4001 二极管
39V 齐纳二极管
100K 立体电位器
和一些无源元件（电阻器和电容器）

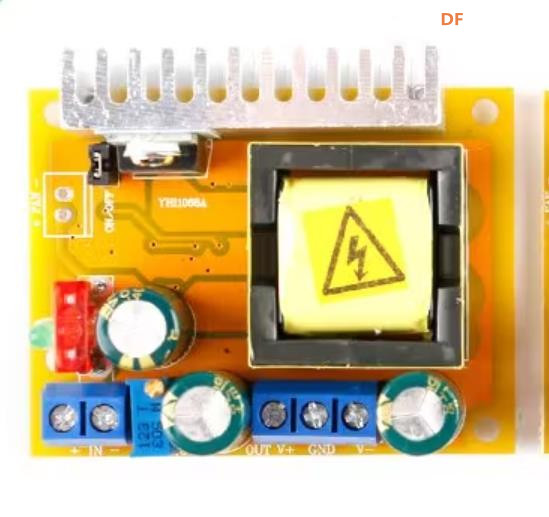

在用真空管制成的设备中，带有电源的部分总是有问题的，因为现在它很难获得并且价格很高。我用一种廉价的 DC-DC 电源解决了这个问题，在输出端输入 12V 的情况下，我们可以在小型多圈电位计的帮助下将电压从 40V 连续更改为 400V。

此外，12V 输入用于加热管子，因此加热器串联连接。

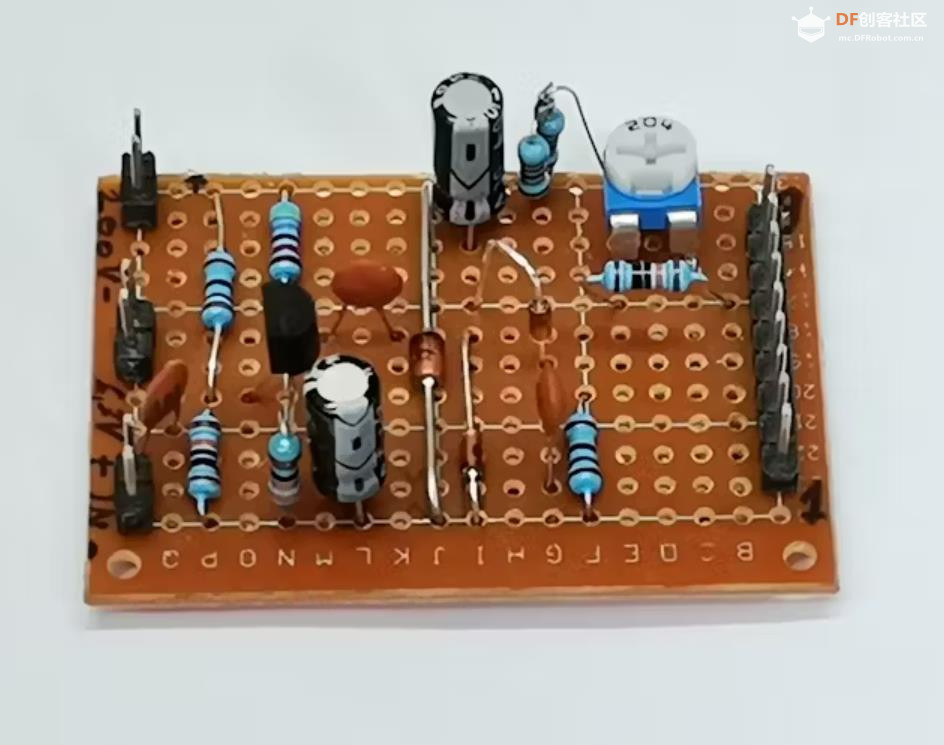

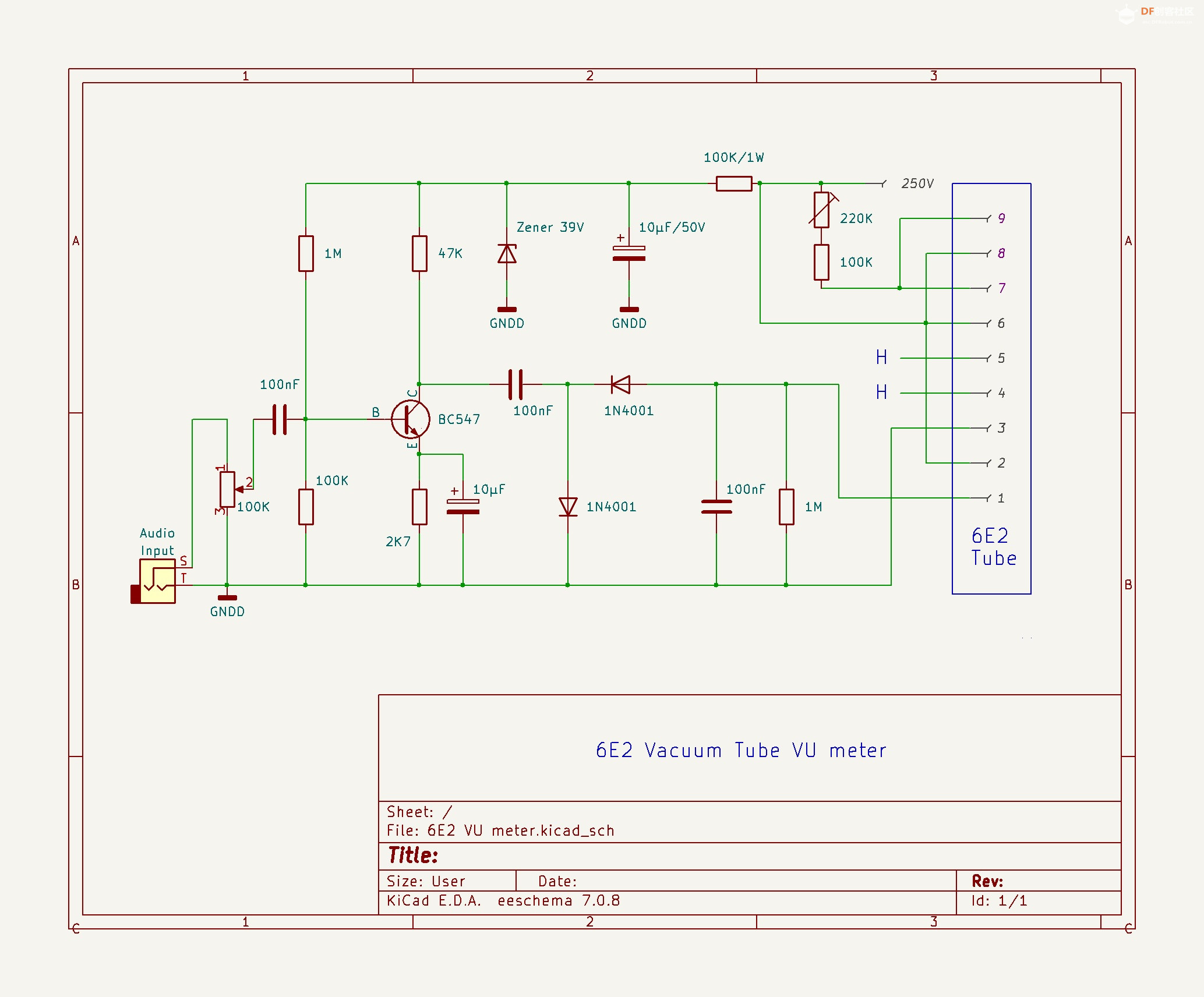

驱动部分由一个带有一个晶体管的前置放大器和一个带有两个二极管的包络跟随器组成，因此处理后的信号被带到电子管的网格上。微调电位器用于控制阳极电压。

现在让我们看看该设备在实际条件下是如何工作的。打开设备后，阴极应该经过一段时间才能加热。让我告诉你，多亏了输入放大器，VU 表非常敏感，可以对最弱的信号做出反应。在实践中，最好在前置放大器和输出放大器之间连接，这样输出音量不会影响 VU 表的运行。

最后，一个简短的结论：

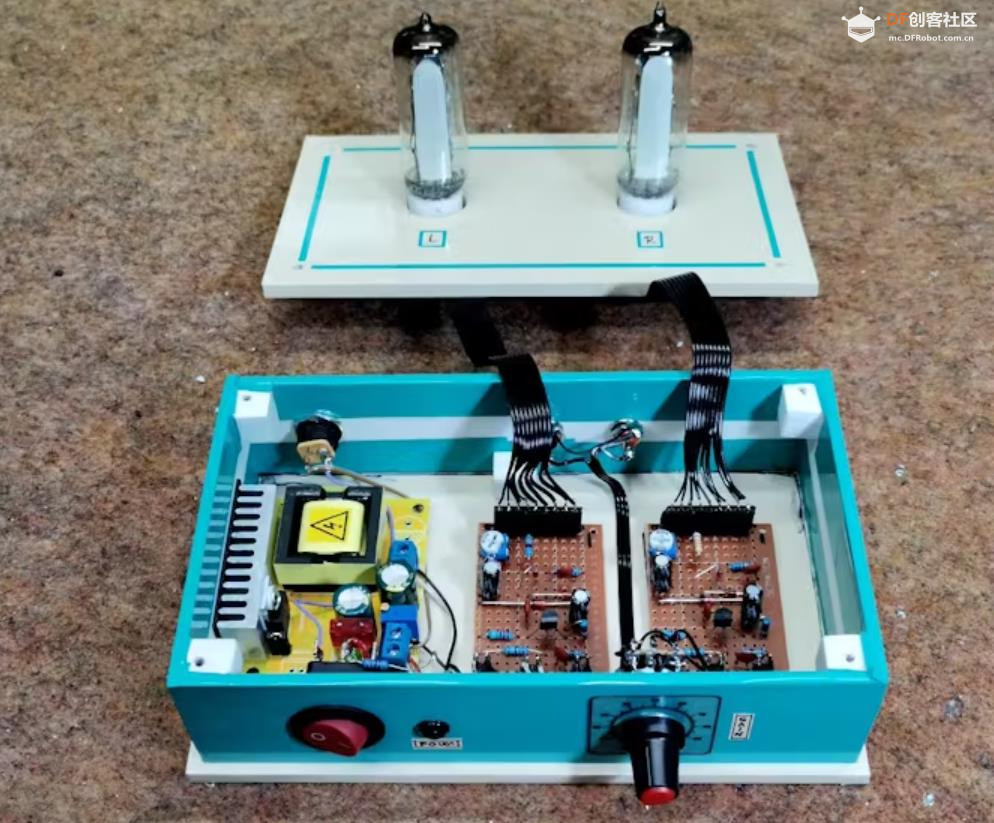

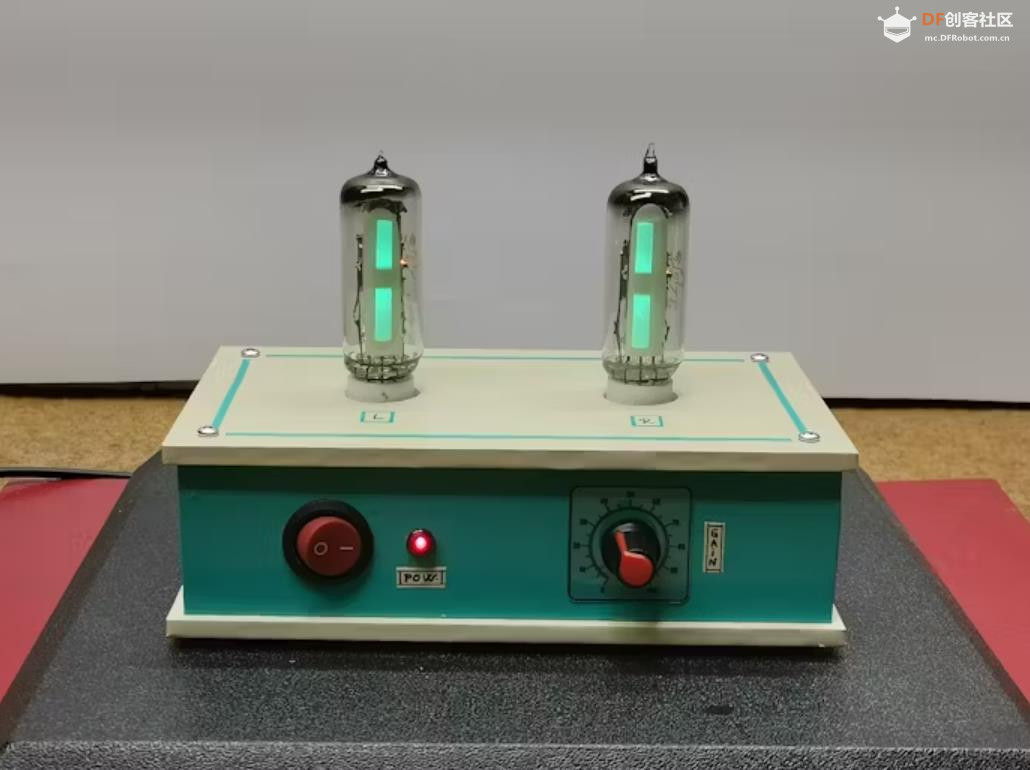

考虑到我们正在构建一种具有现代元素（我主要谈论的是电源）的复古真空管设备，这些设备在当今市场上很容易获得，因此构建这款 VU 仪表是一种真正的乐趣。另一方面，最终效果出奇的好。VU 表非常灵敏，具有出色的动态性，并且响应时间是瞬时的。此外，这些管子发出的光的强度也令人满意。这个 VU 表将是电子管放大器的绝佳视觉补充。但是，我将其作为独立设备并将其安装在由 PVC 材料制成的合适盒子中，并衬有彩色自粘墙纸。

安全注意事项：除非您熟悉高压安全技术，否则请不要尝试重现本视频中显示的实验！即使直流电高于 60V 也可能是致命的，即使由于电容器中存储的能量而断开了交流电源电压。我对电路造成的任何危险不承担任何责任。要非常小心。这是一个谦卑的请求。
