[试用测评] 【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据

[复制链接]
【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图1

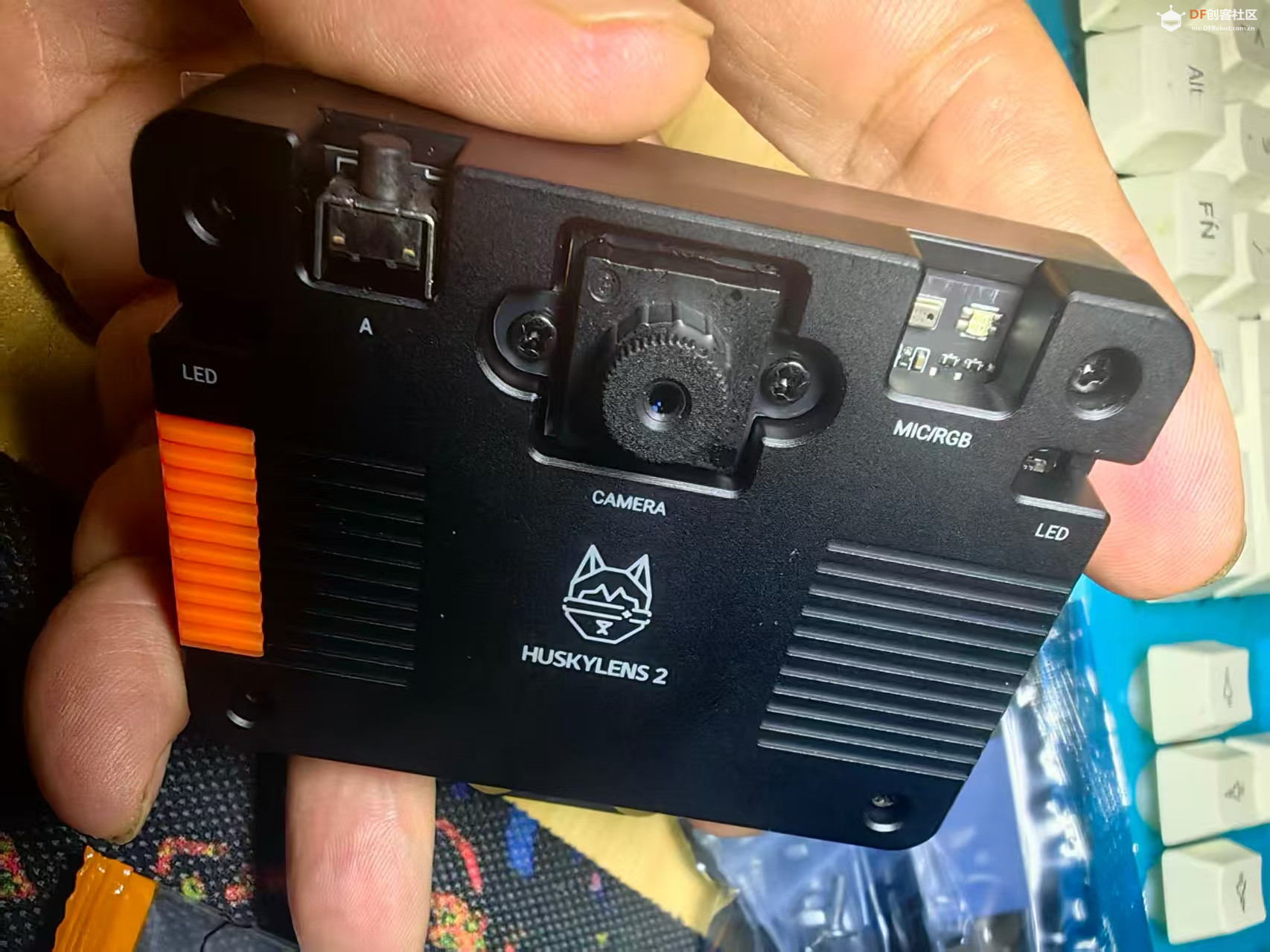

HUSKYLENS 2 (二哈识图 2) 是一款简单易用、玩法多样的AI视觉传感器,采用6TOPS算力专用AI芯片,预置人脸识别、目标检测、物体分类、姿态识别、实例分割等20余种开机即用的AI模型,同时,用户还可部署自行训练的模型,教会二哈识图识别任意目标物体。板载的UART / I2C端口,可以与主流控制器Arduinomicro:bit、ESP32、Raspberry Pi等开源硬件无缝连接,被广泛应用于创客、AI教育、STEAM教育和交互艺术领域。

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图2

驴友花雕  中级技神
 楼主|

发表于 3 小时前

【花雕动手做】AI视觉二哈识图2之识别指定条形码数据

一、测试实验硬件连接

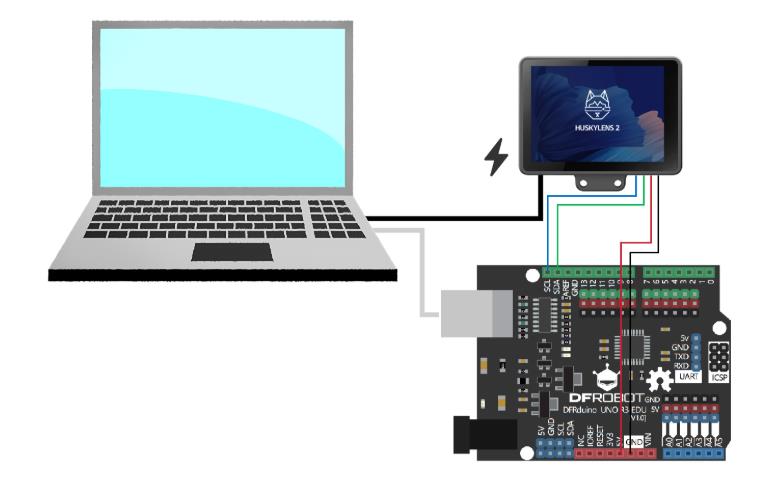

将HukyLens 2 连接到Arduino主板对应的I2C引脚,使用电源线连接Arduino Uno与电脑。额外供电提示:Arduino Uno的I2C引脚输出的电压不足以支持HUSKYLENS 2正常工作,当HUSKYLENS 2接在Arduino Uno上时须有额外数据线连接HUSKYLENS 2的Type-C接口与电源,为HUSKYLENS 2进行额外供电。接线图可参考下图。

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图3

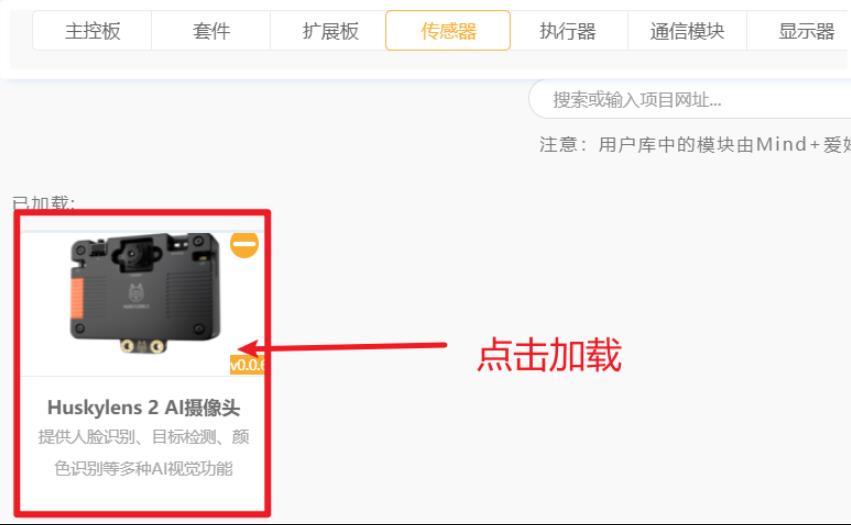

打开 Mind+ 编程软件,选择主控板 Arduino,加载HUSKYLENS 2 库

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图4

三、识别条形码的概念,指的是通过光学扫描设备或图像识别算法,对条形码图案进行解析,从而提取其中编码的信息。条形码是一种将数据编码为黑白条纹或方块图案的视觉符号系统,广泛用于商品管理、物流追踪、身份识别等领域。

1、条形码识别的核心概念
(1)条形码是什么?
条形码是一种机器可读的编码图案,通常由一组黑白条纹或方块组成。
每种条形码标准(如EAN-13、UPC、QR码)都有特定的编码规则和结构。
条形码可表示数字、字母、甚至二进制数据。

(2)识别条形码的过程
条形码识别通常包括以下步骤:
图像采集:使用摄像头或扫描器获取条形码图像
图像预处理:去除噪声、增强对比度、校正角度
定位条码区域:识别图像中可能包含条码的区域
解码分析:根据条码类型解析条纹宽度、间距或模块排列
输出信息:将解码结果转换为可读数据,如商品编号、用户ID等

(3)技术实现方式
硬件识别:使用激光扫描器或CCD图像传感器进行快速读取
软件识别:通过计算机视觉算法(如OpenCV、Zxing)识别图像中的条码
AI增强识别:利用深度学习模型提升识别准确率,尤其在模糊、遮挡或复杂背景下

2、应用场景
零售收银:快速识别商品价格与信息
物流追踪:扫描包裹条码实现自动分拣与定位
医疗管理:识别药品、病人腕带等信息
工业自动化:生产线上的产品识别与质量追踪
移动识别:手机摄像头识别二维码或条形码,实现支付、登录等功能

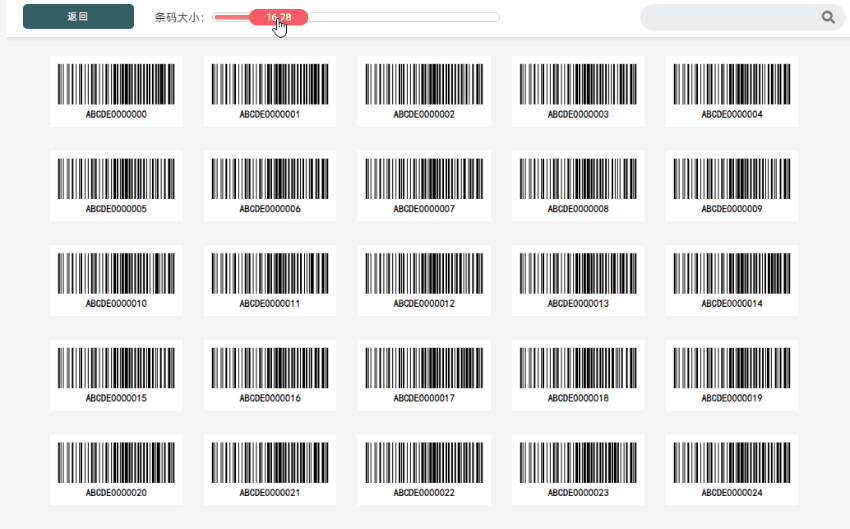

3、条形码动态图形

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图1

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图2

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 3 小时前

【花雕动手做】AI视觉二哈识图2之识别指定条形码数据

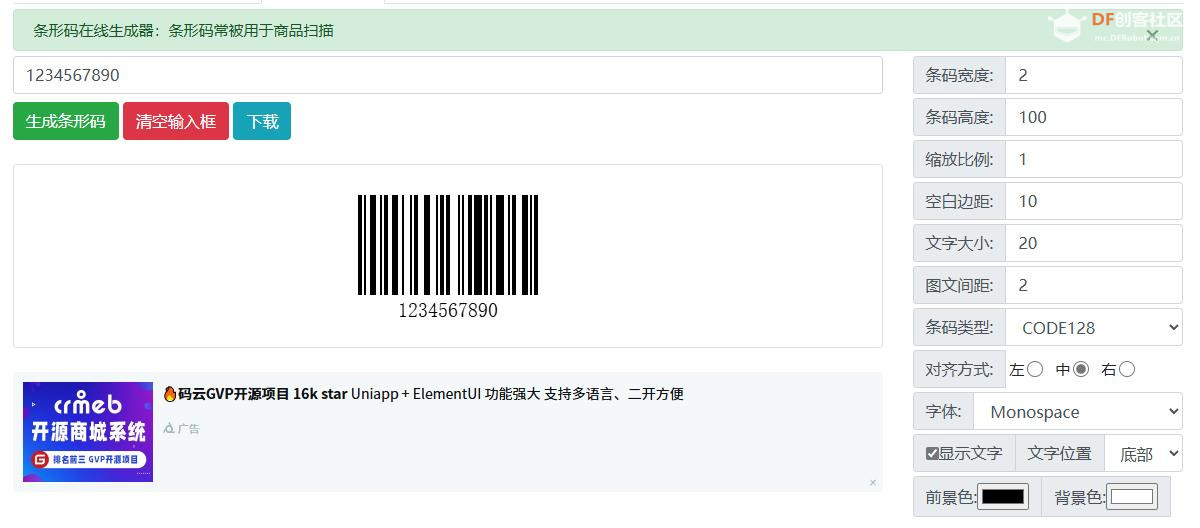

四、条形码在线生成网站链接:https://www.ecjson.com/barcode/

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图4

条形码在线生成工具:条形码常被用于商品扫描。
1、下载条形码:鼠标放在条形码上,右键可另存为图片。缩放比例是指图片的大小倍数,无损缩放,范围为1-20,该功能不支持IE11及更早版本,以及非常老的移动浏览器。如果使用缩放功能导致条形码生成失败,缩放比例调整到1即可。
2、条形码生成器支持ean8,ean13,std25,int25,code11,code39,code93,code128,codabar,msi,datamatrix类型条形码生成
3、更多类型的条形码请使用:《工业级条码生成》,如需要使用微信小程序生成条形码,点击查看小程序码
4、CODE128:只能包含ASCII字符(数字、大小写字母及常用符号)
5、CODE128A:只能包含数字、大写字母及部分特殊字符(不能包含小写字母)
6、CODE128B:只能包含数字、大小写字母及部分特殊字符
7、CODE128C:只能由数字组成,并且必须是偶数个数字
8、EAN13:只能由13位数字组成
9、EAN8:只能由8位数字组成
10、UPC:只能由12位数字组成
11、ITF:只能由数字组成,并且必须是偶数个数字
12、ITF14:只能由14位数字组成
13、MSI:只能由数字组成
14、pharmacode:只能由数字组成,且介于 3 - 131070 之间

条形码(barcode)是将宽度不等的多个黑条和空白,按照一定的编码规则排列,用以表达一组信息的图形标识符
常见的条形码是由反射率相差很大的黑条(简称条)和白条(简称空)排成的平行线图案
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息
因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到广泛的应用。

五、实际测试的几个范本

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图1

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图2

【花雕动手做】AI 视觉二哈识图 2 之识别指定条形码数据图3
