【花雕动手做】拆解机器人底盘 DDSM400 强磁伺服轮毂电机

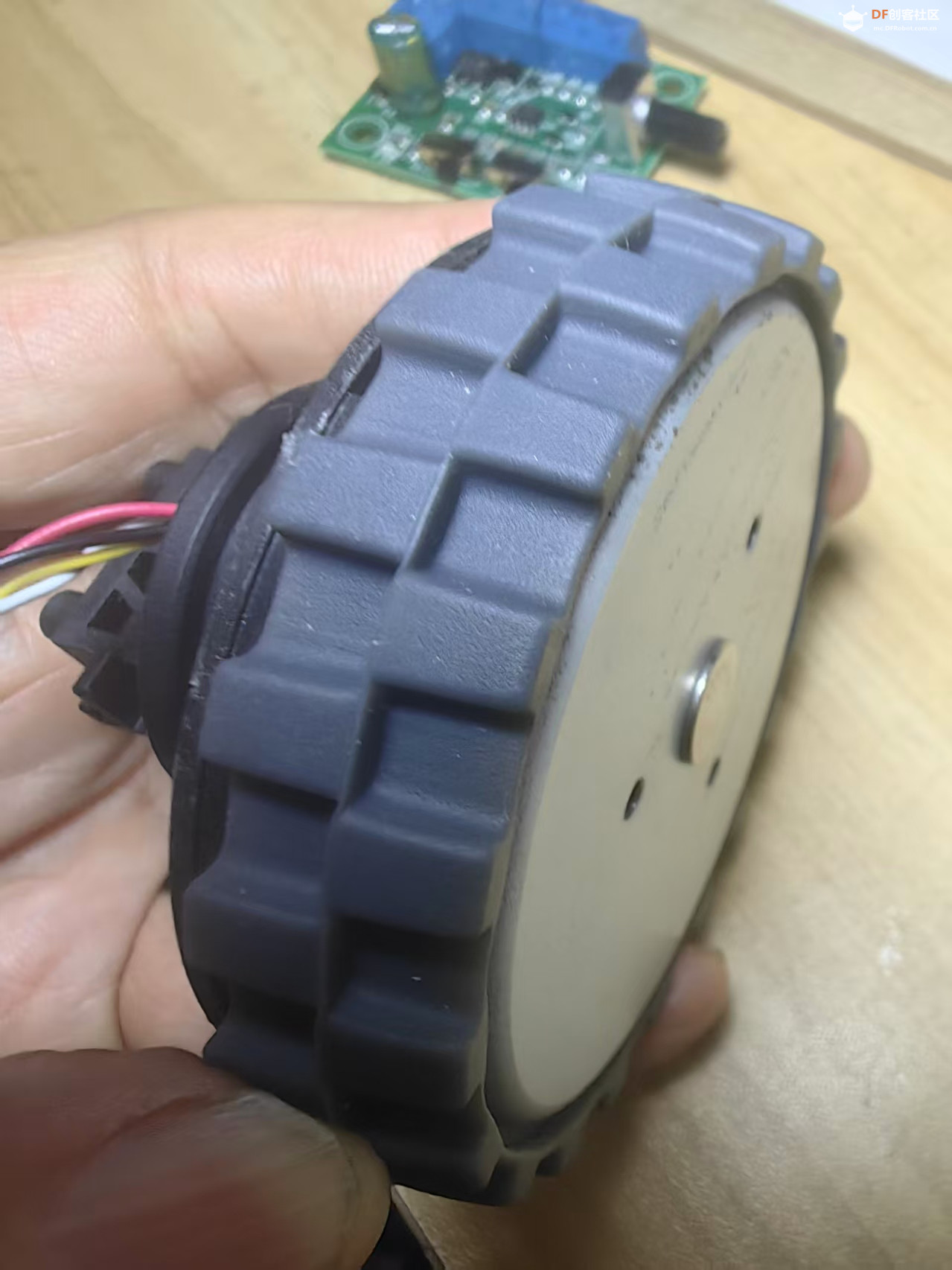

做小型高精度全向机器人底盘，想找一款 “省心又能打”​ 的动力核心？DDSM400 钕强磁外转子 65mm 伺服轮毂电机​ 绝对是优选——它把无刷电机、FOC 伺服驱动、高精度编码器集成一体，钕强磁加持、外转子直驱设计，不用额外搭配驱动板，直接装轮就能用，是麦克纳姆轮底盘的 “一体化动力神器”。

但很多创客只知道它好用，却不清楚内部构造：钕强磁转子藏着怎样的动力秘密？伺服驱动和编码器是如何实现精准控制的？外转子直驱为什么能做到零背隙、低噪音？​ 这里，就完整拆解这款 DDSM400 伺服轮毂电机，从外到内拆解核心部件，解析它的结构优势与工作逻辑，帮你真正看懂这款 “一体化伺服电机”，以后选型、改装、调试机器人底盘，都能心里有底、少走弯路。

DDSM400 伺服轮毂电机・简单拆解步骤

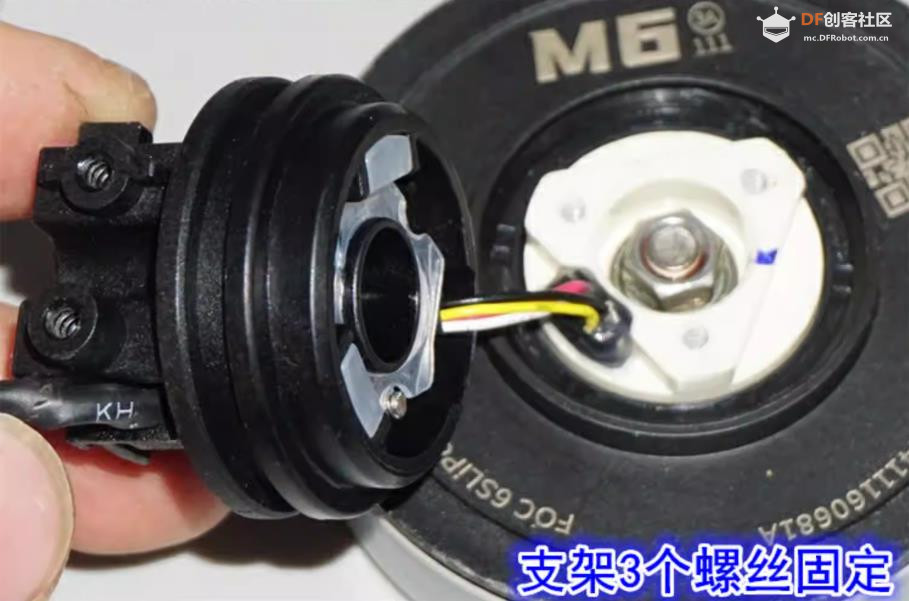

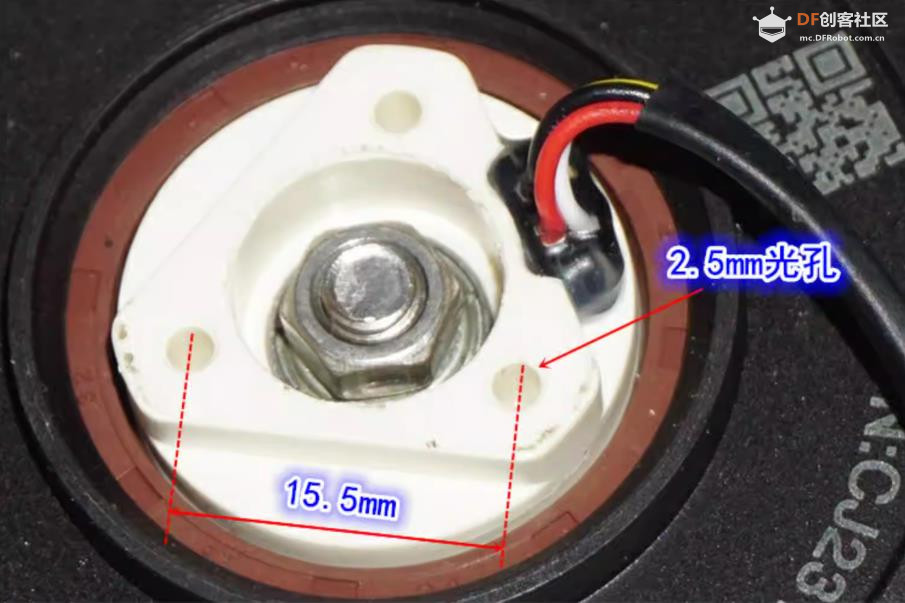

1、拧下轮毂固定螺丝用内六角扳手卸下电机外圈的固定螺丝，分离轮毂外壳与端盖。

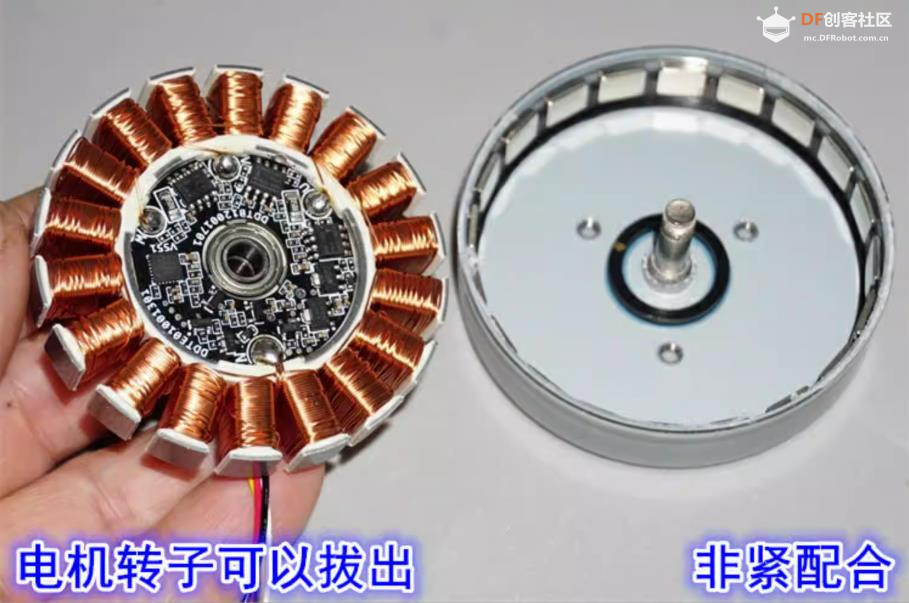

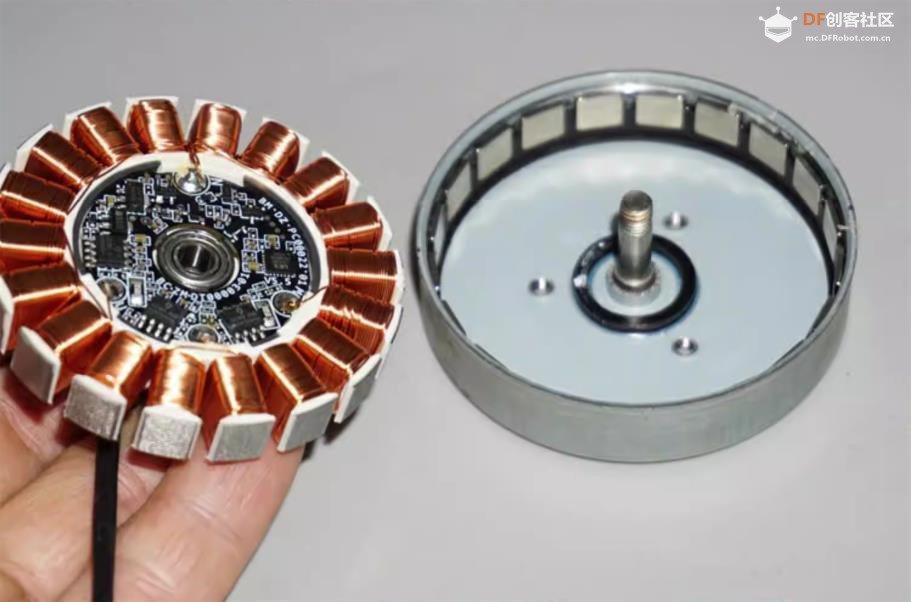

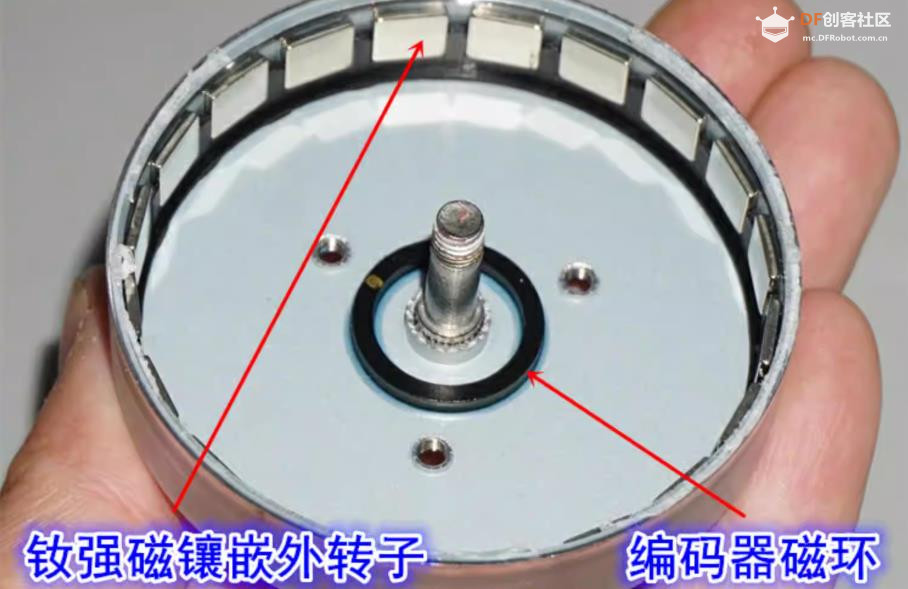

2、取出外转子与强磁体轻轻取下外转子总成，内部可见一圈钕铁硼强磁，注意磁力较大，轻拿轻放。

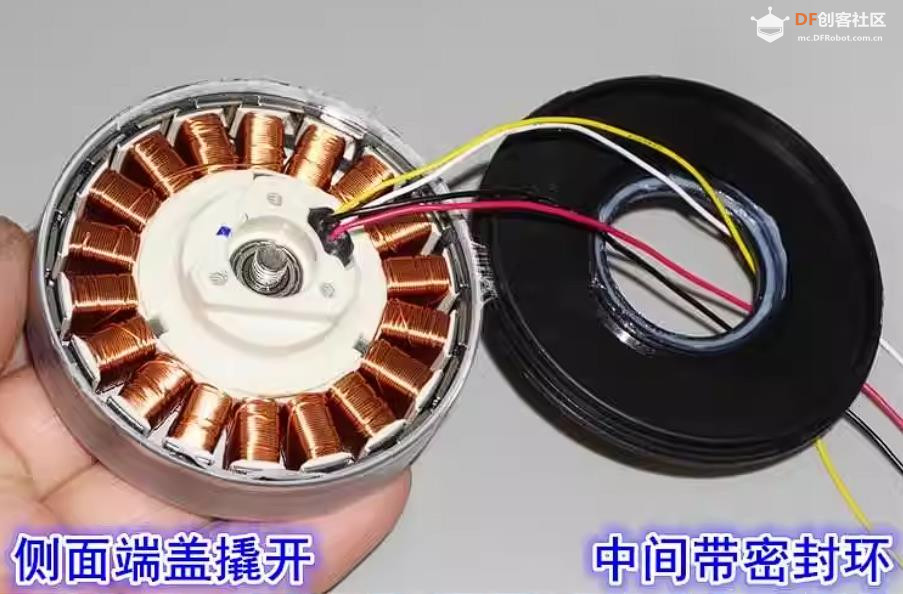

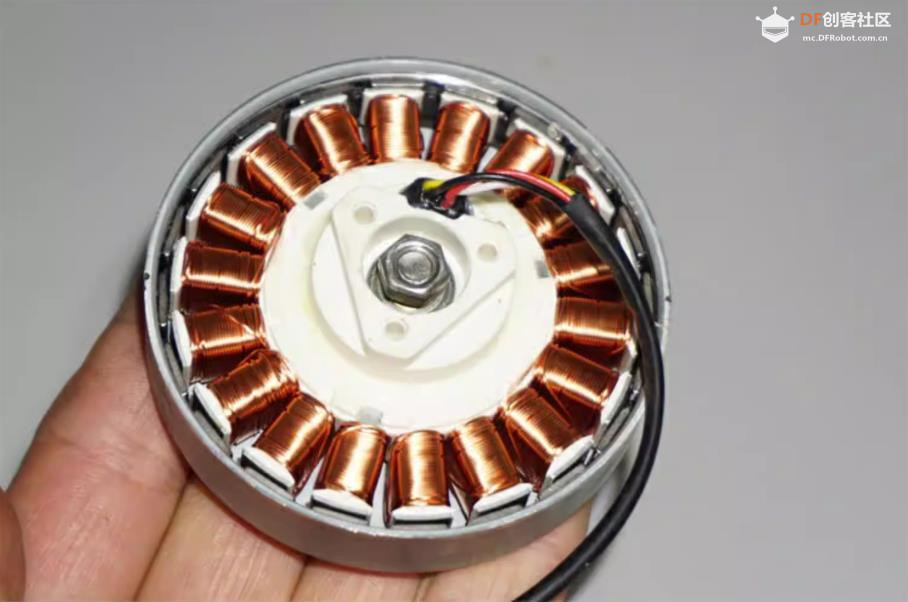

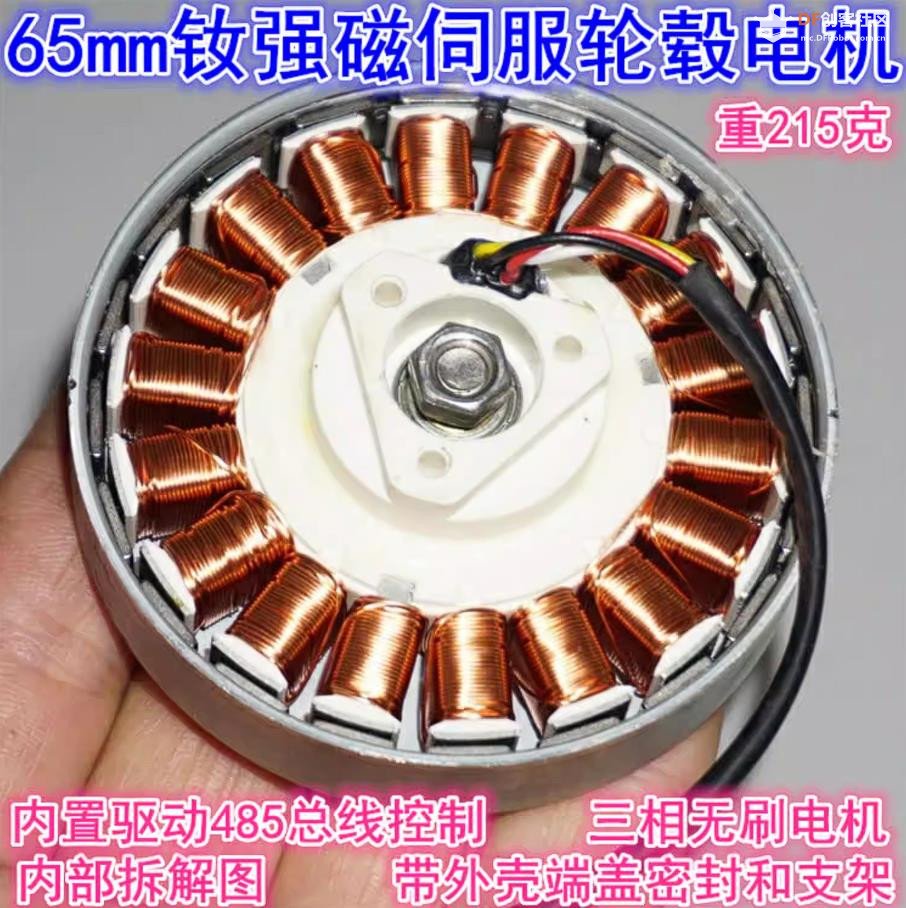

3、分离定子与线圈组件露出中心定子部分，包含三相绕组线圈，这是电机的动力核心。
4、取下编码器与伺服驱动板从电机尾部拆下内置编码器磁环与 FOC 驱动电路板，这是实现精准伺服控制的关键。
5、检查轴承与中心轴最后观察中心固定轴与双轴承结构，确认顺滑度与结构强度。

拆解 DDSM400 伺服轮毂电机后，能清晰看到其 “一体化伺服” 的核心结构，各部件协同工作，才实现了精准、静音、高效的动力输出，适配机器人底盘需求，原理小结如下：

DDSM400 核心由五大关键部件组成，分工明确、协同发力：外转子（包裹一圈钕铁硼强磁）为动力输出端，通电后在定子三相线圈产生的磁场作用下高速转动，钕强磁的高磁力的特性，让电机同体积下扭矩更大、发热更低；中心轴与双轴承结构，保证外转子转动顺滑、无卡顿，同时支撑整个电机与轮毂的重量；尾部的编码器（带磁环）实时检测转子位置与转速，将信号反馈给内置的 FOC 伺服驱动板；驱动板接收指令后，通过 FOC 算法精准调节线圈电流，实现转速、方向的闭环控制，达成伺服电机的高精度特性。

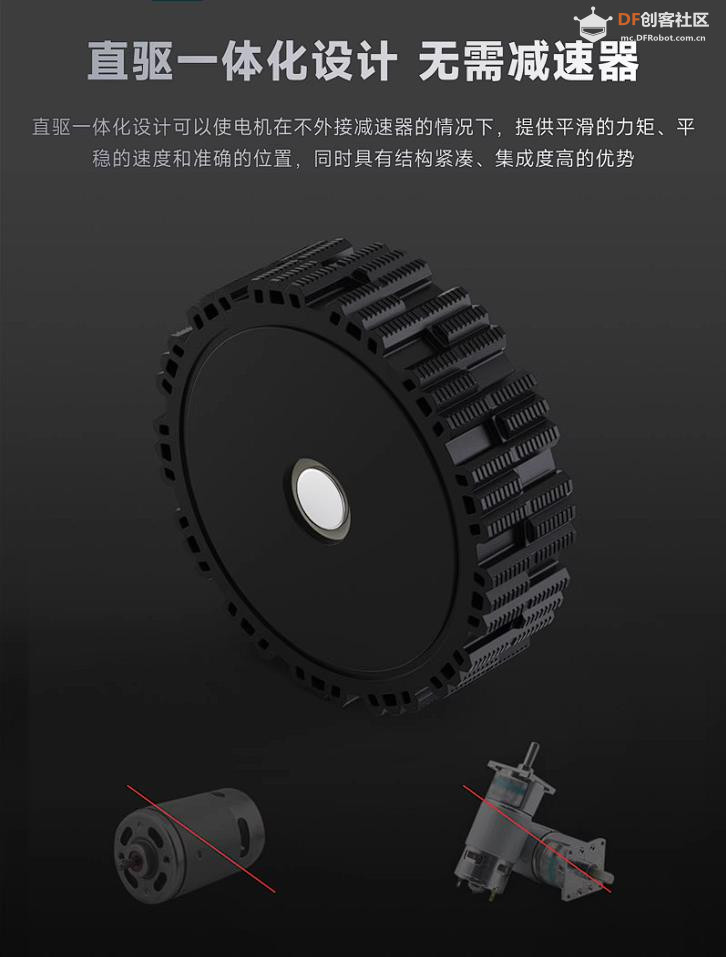

整体采用外转子直驱设计，无减速箱、无齿轮间隙，既减少了噪音，又提升了响应速度（毫秒级），搭配一体化集成设计（电机 + 驱动 + 编码器），无需额外外接驱动模块，直接接线就能驱动麦克纳姆轮，这也是它适配小型高精度全向机器人底盘的核心优势。

DDSM400 是一款65mm 一体化外转子伺服轮毂电机，专为小型机器人底盘设计，集成了外转子无刷电机、编码器与伺服驱动，采用钕强磁与 FOC 控制，直驱无间隙、响应快、精度高，非常适合搭配麦克纳姆轮做全向移动底盘。

一、核心参数与特点（创客 / 底盘视角）

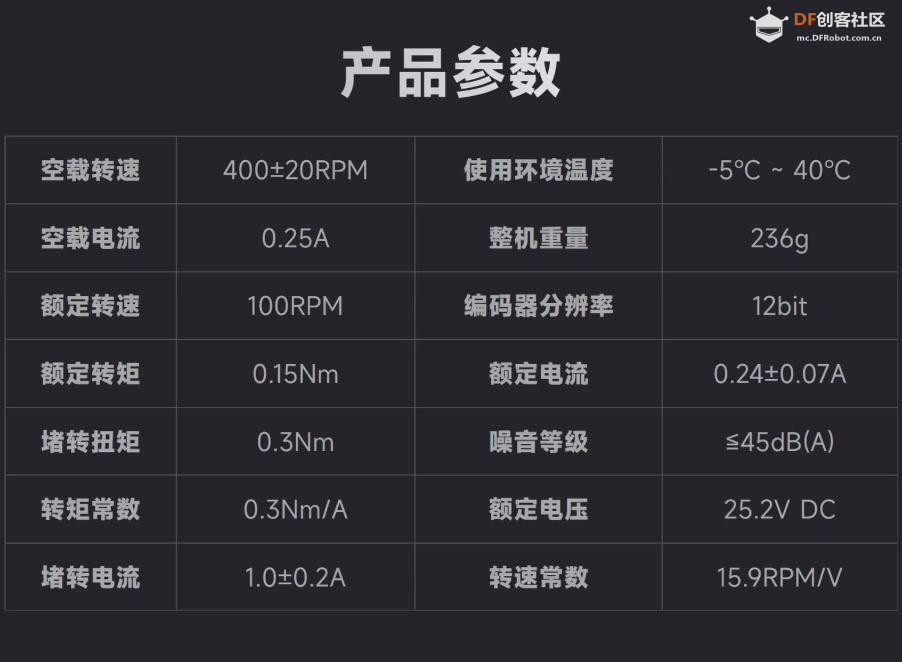

1. 关键规格
尺寸：65mm 轮毂，外转子结构，可直接装轮
电机类型：外转子永磁同步电机（PMSM），钕铁硼强磁
额定电压：12–24V DC（适配机器人锂电池）
额定转速：100 RPM
额定扭矩：0.15 N·m

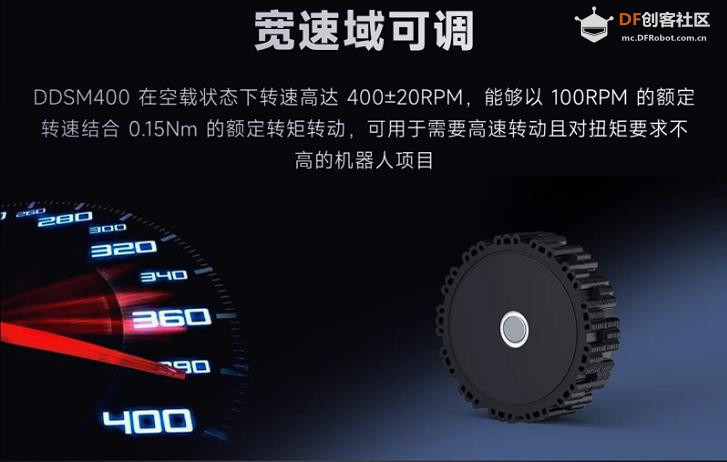

空载最高转速：400±20 RPM
空载电流：0.25 A
防护等级：IP54（防溅水、防尘）

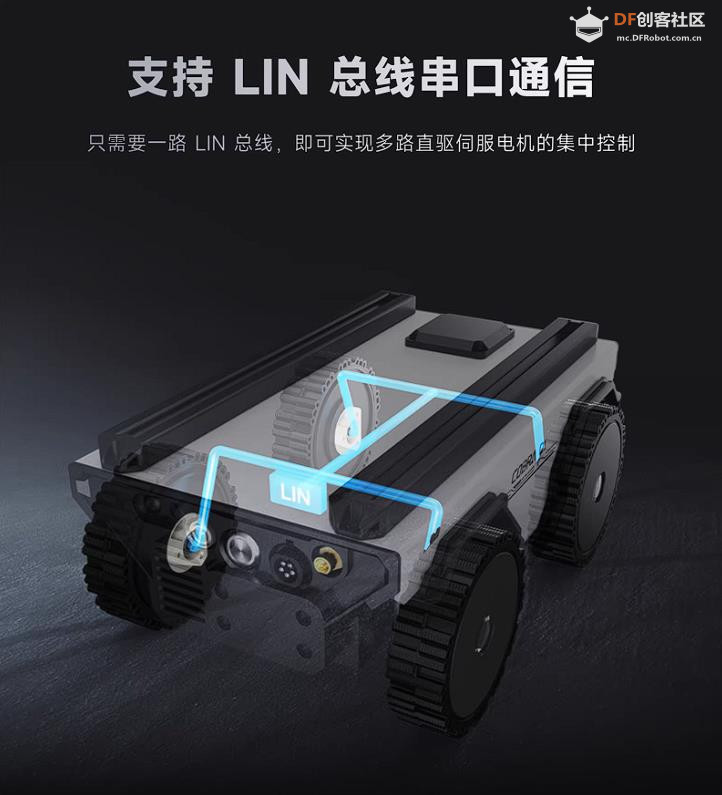

通信：LIN 总线（可多电机同步控制）
反馈：内置高精度编码器 + 霍尔位置检测
驱动：板载 FOC 伺服驱动，一体化设计
效率：直驱无齿轮，效率接近 99.99%

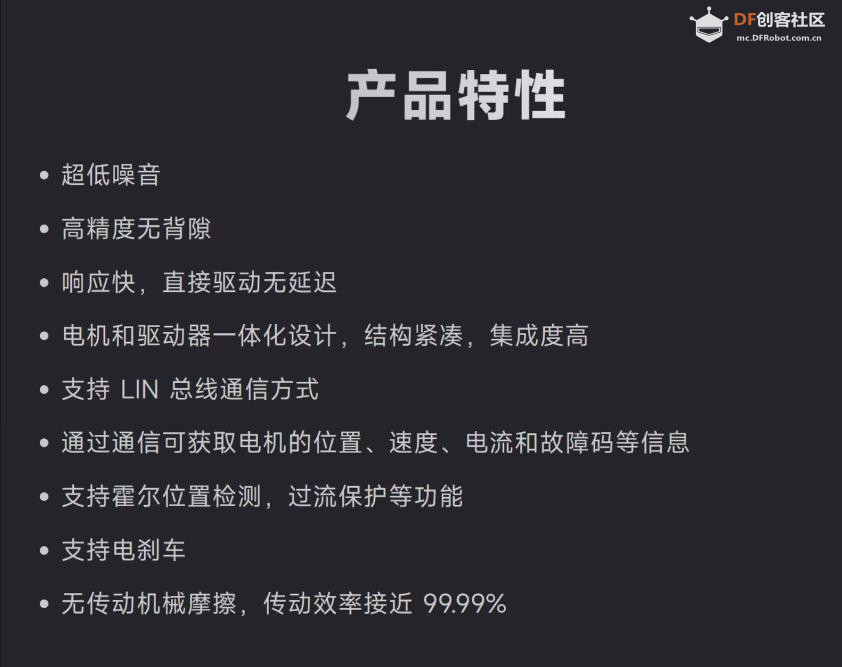

2. 核心优势（对比普通无刷 / 轮毂电机）
一体化伺服：电机 + 驱动 + 编码器三合一，无需额外驱动板，接线极简
外转子直驱：无减速箱、零背隙，响应快、噪音低、寿命长
FOC 控制：低速平稳、调速线性好，适合麦克纳姆轮精准差速控制
钕强磁：同体积扭矩更大、发热更低、效率更高
LIN 总线：多电机同步、可实时读位置 / 速度 / 电流 / 故障码
IP54：适合室内外轻度环境，比普通电机更耐用

二、接线与控制（实操步骤）

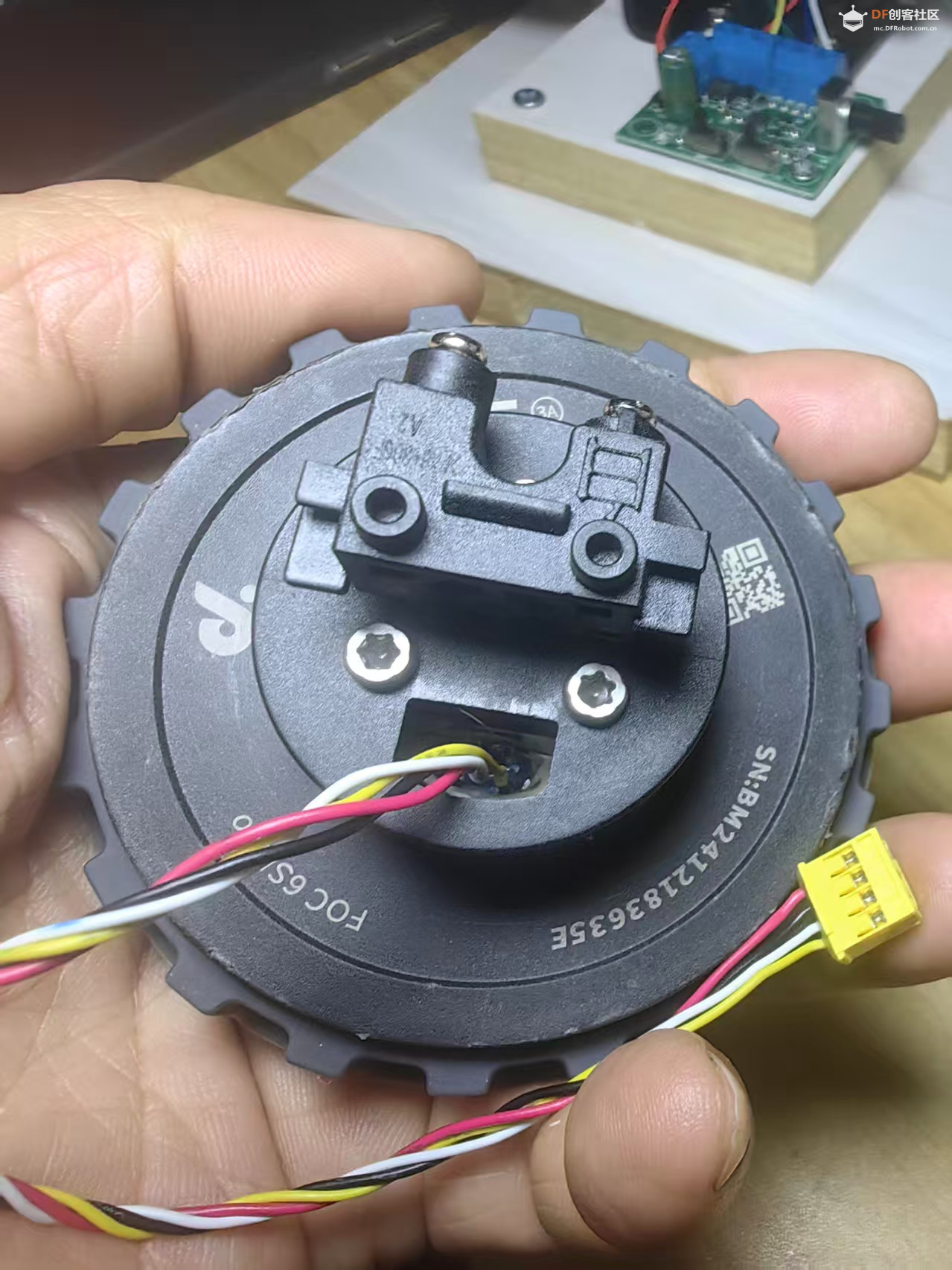

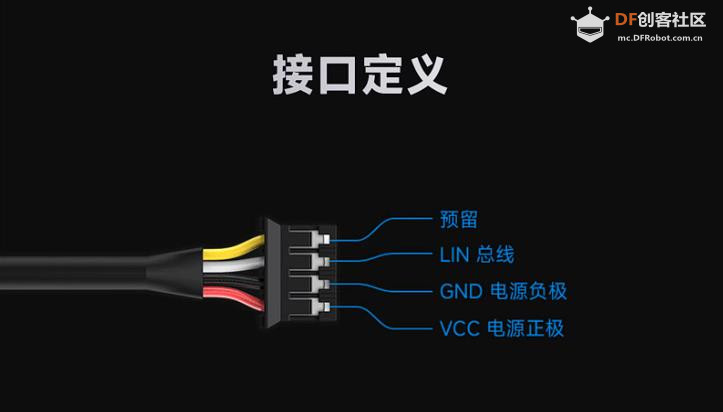

1. 接口定义（典型）
动力线：VCC（12–24V+）、GND（电源地）
通信线：LIN、GND（总线地）
控制 / 状态：使能（EN）、方向（DIR）、故障输出（FAULT）、刹车（BRAKE）
2. 接线流程（安全优先）
断电接线：先接电机与底盘固定，再接线
动力供电：VCC 接电池正极，GND 接电池负极
通信总线：LIN 接主控（如 ESP32 / 树莓派）的 LIN 收发器，GND 共地
控制信号：EN 拉高使能；DIR 控制正反转；BRAKE 可接刹车
检查：确认无短路、无虚接，再上电
3. 控制方式（两种主流）
LIN 总线控制（推荐）
发送速度 / 位置指令，读取实时反馈
适合多电机同步（麦克纳姆轮 4 轮协同）
示例：SetSpeed(100)、GetPosition()
模拟 / PWM 控制（简易）
部分版本支持 PWM 调速 + DIR 方向
适合 Arduino/STM32 快速原型

三、适用场景（机器人底盘为主）

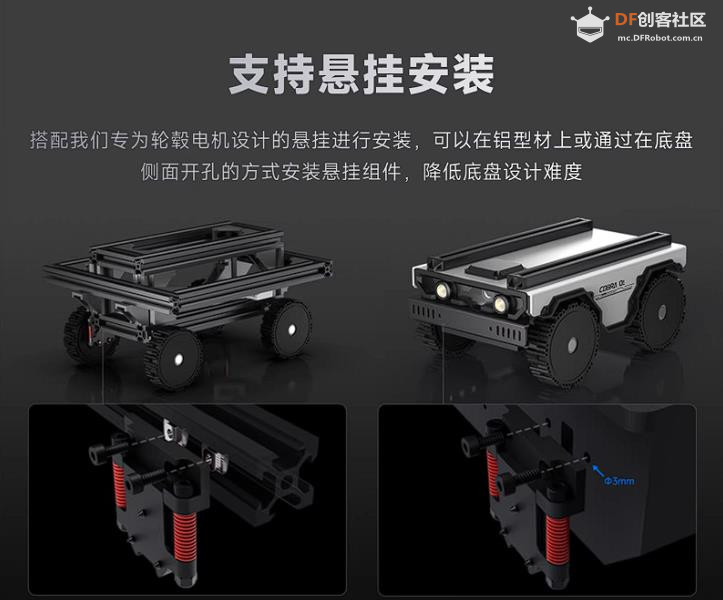

1. 最佳匹配
小型全向麦克纳姆轮底盘（65–100mm 轮）
4 台 DDSM400 + 4 个麦克纳姆轮，实现前后 / 左右 / 斜行 / 原地自旋
负载：≤3–5 kg（桌面级、教学、竞赛）
差速驱动底盘（2 轮）
室内巡检、跟随小车、教育机器人
平衡车 / 自平衡底盘
响应快、精度高，适合姿态控制
2. 不适合场景
重载（>5 kg）、爬坡、越野
要求超大扭矩、高速（>500 RPM）
户外恶劣环境（需更高 IP 等级）

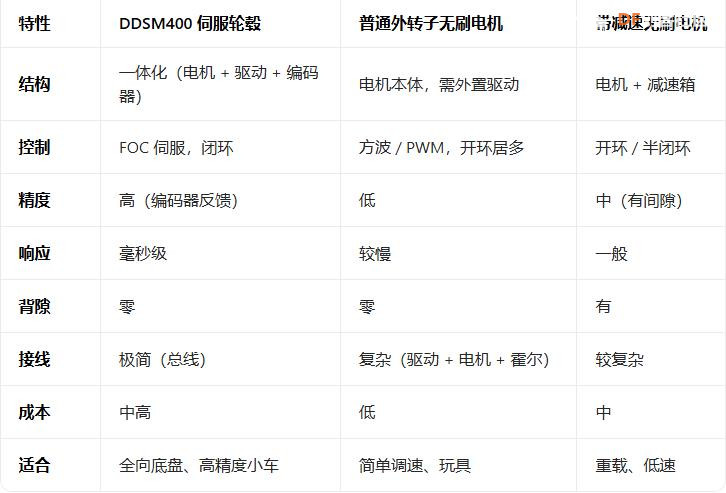

四、与普通无刷电机对比（选型参考）



五、创客选型建议
如果做高精度机器人底盘、追求精准、静音、易集成，DDSM400 是非常好的选择。
搭配 ESP32 / 树莓派 + LIN 总线，可快速实现 4 轮协同控制，无需自己写复杂 FOC 算法。
适合：教学实验、RoboMaster 入门、桌面级 AGV、自动跟随小车。
