【花雕动手做】ESP32-S3 + MimiClaw 实战：飞书控制 SG90 舵机

原标题
【花雕动手做】从零实现飞书 AI 控舵机：ESP32-S3 的 MimiClaw 嵌入式实践
——从“会发光”到“会动”，让你的嵌入式 AI Agent 拥有物理交互能力



引言

在上一篇文章中，我们已实现通过飞书发送“红”“绿”“蓝”等指令，控制 ESP32‑S3 板载的 WS2812 RGB LED 切换颜色，并完成了多色呼吸灯效果的开发。但静态灯效始终缺乏“灵性”，若能让 AI Agent 实现物理运动——比如控制舵机旋转，便能解锁自动开门、机械臂抓取、摄像头云台调控等更丰富的物理交互场景。

这里以 SG90 微型舵机为核心，详细讲解如何在 MimiClaw 框架下添加舵机控制工具，通过飞书自然语言指令（如“舵机0”“舵机90”“舵机180”）实现舵机远程精准控制。全文提供完整可运行代码，适配嵌入式 AI 爱好者、物联网开发者学习参考，手把手带你实现从“静态显示”到“动态交互”的突破。

一、舵机控制原理

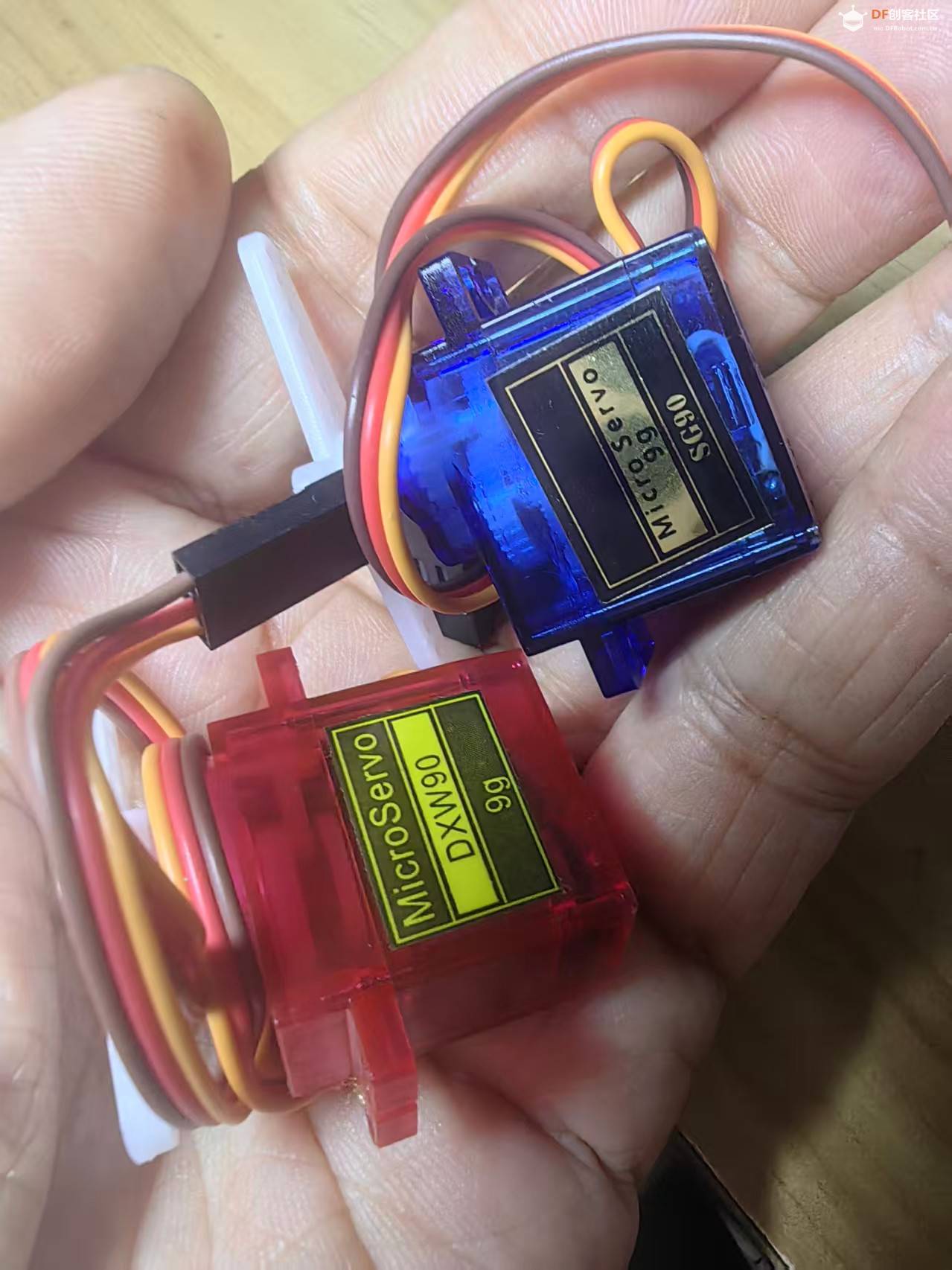

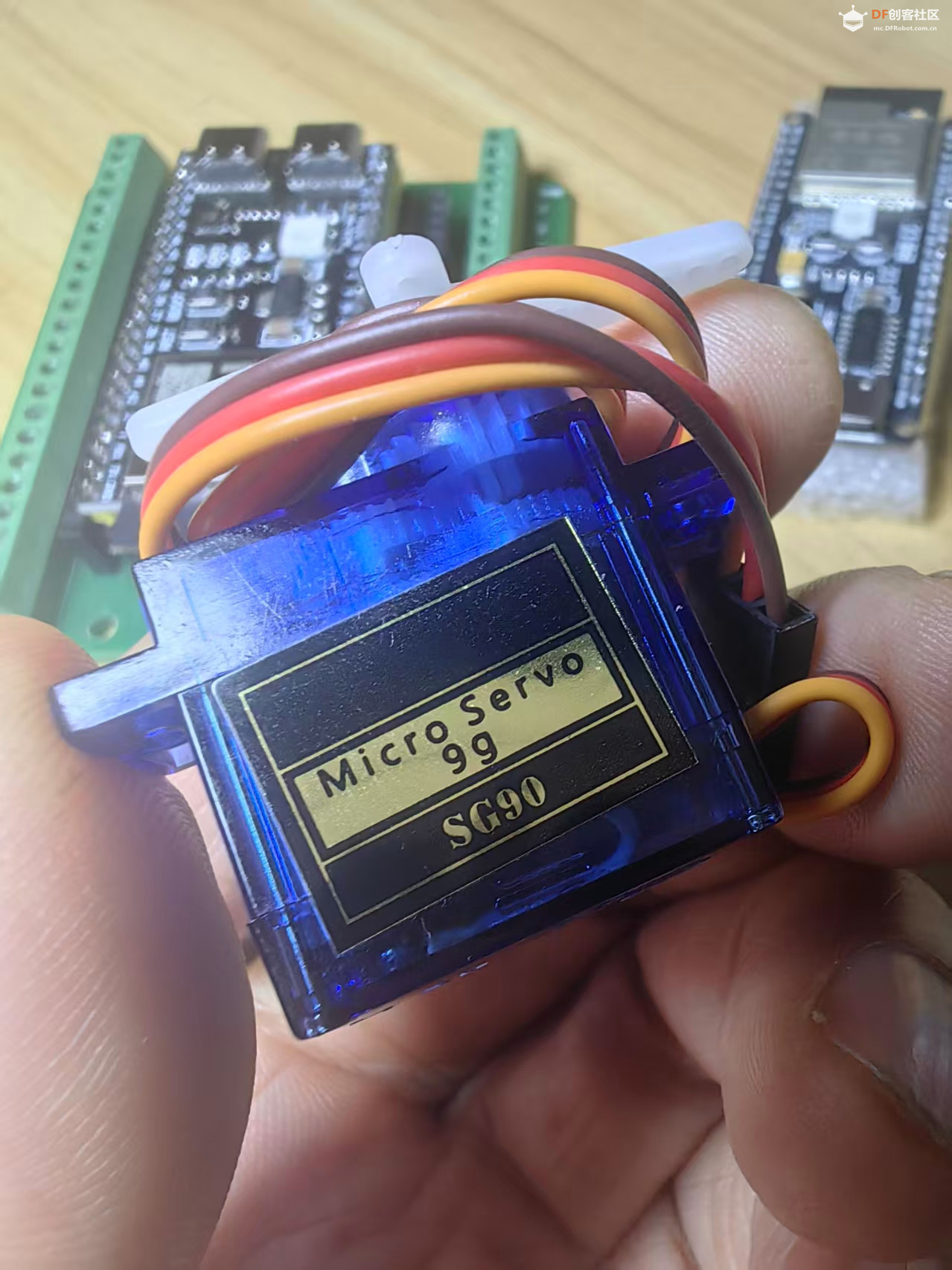

1.1 SG90 舵机简介

SG90 是一款应用广泛的微型伺服电机，重量仅 9g，扭矩约 1.6kg·cm，凭借小巧的体积和稳定的性能，常被用于机器人关节、智能小车转向、门禁锁控制等场景。它采用三线制接口，各线路功能明确，便于接线操作：

- 红色：电源接口，必须接入 5V 电压（不可用 3.3V，否则供电不足）

- 棕色/黑色：接地接口（GND），需与开发板共地

- 橙色/黄色：PWM 信号接口，用于接收控制指令

1.2 控制信号原理

SG90 舵机通过 50Hz 的 PWM 信号（周期固定为 20ms）实现角度控制，脉宽（高电平持续时间）与舵机旋转角度存在明确的对应关系，具体如下：

- 脉宽 0.5ms → 舵机旋转至 0°（最小角度）

- 脉宽 1.5ms → 舵机旋转至 90°（中间角度）

- 脉宽 2.5ms → 舵机旋转至 180°（最大角度）

ESP32‑S3 内置 LEDC（LED PWM 控制器），可轻松生成 50Hz、14 位精度的 PWM 波形，我们只需将舵机角度换算为对应的占空比，即可实现精准角度控制。

三、MimiClaw 中添加舵机控制工具

MimiClaw 框架项目结构清晰，添加舵机控制功能只需完成三步：创建舵机驱动文件、注册工具、添加自然语言指令映射。全程基于框架规范开发，无需修改核心代码，便于后续扩展和维护。

3.1 创建头文件 tool_servo.h

在项目 tools/ 目录下新建头文件 tool_servo.h，用于声明舵机初始化、角度控制相关函数，代码如下：

// tools/tool_servo.h
#ifndef TOOL_SERVO_H
#define TOOL_SERVO_H

#include "esp_err.h"

#ifdef __cplusplus
extern "C" {
#endif

// 舵机初始化（指定控制引脚）
esp_err_t tool_servo_init(int pin);
// 舵机角度设置（0-180°）
esp_err_t tool_servo_set_angle(int angle, char *output, size_t output_len);
// 工具执行函数（解析JSON输入，调用对应功能）
esp_err_t tool_servo_execute(const char *json_input, char *output, size_t output_len);

#ifdef __cplusplus
}
#endif

#endif // TOOL_SERVO_H
复制代码

3.2 实现源文件 tool_servo.c

在 tools/ 目录下新建源文件 tool_servo.c，实现头文件中声明的函数，基于 LEDC 控制器完成 PWM 信号生成、角度与占空比换算等核心逻辑，代码如下（含详细注释）：

// tools/tool_servo.c
#include "tool_servo.h"
#include "driver/ledc.h"
#include "esp_log.h"
#include "cJSON.h"
#include <string.h>

// 日志标签，便于调试
static const char *TAG = "TOOL_SERVO";
// 舵机控制引脚（全局变量，记录当前初始化引脚）
static int s_servo_pin = -1;
// LEDC通道配置结构体
static ledc_channel_config_t s_ledc_channel = {0};
// 舵机初始化状态标志
static bool s_is_initialized = false;

/**
 * @brief  角度转占空比（14位分辨率）
 * @param  angle 舵机目标角度（0-180°）
 * @return 对应的PWM占空比
 */
static uint32_t angle_to_duty(int angle) {
    // 角度范围限制（防止超出舵机可控范围）
    if (angle < 0) angle = 0;
    if (angle > 180) angle = 180;
    // 14位分辨率最大占空比（2^14 - 1 = 16383）
    const uint32_t duty_max = (1 << LEDC_TIMER_14_BIT) - 1;
    // 脉宽计算：0.5ms（0°）~2.5ms（180°）线性映射
    float pulse_width_ms = 0.5f + (angle / 180.0f) * 2.0f;
    // 占空比 = （脉宽 / 周期）* 最大占空比（周期20ms）
    uint32_t duty = (uint32_t)((pulse_width_ms / 20.0f) * duty_max);
    return duty;
}

/**
 * @brief  舵机初始化
 * @param  pin 舵机控制引脚（GPIO）
 * @return esp_err_t 初始化结果（ESP_OK为成功）
 */
esp_err_t tool_servo_init(int pin) {
    // 若已初始化且引脚相同，直接返回成功
    if (s_is_initialized && s_servo_pin == pin) return ESP_OK;

    // 若已初始化但引脚不同，先停止当前LEDC通道
    if (s_is_initialized) {
        ledc_stop(LEDC_LOW_SPEED_MODE, s_ledc_channel.channel, 0);
    }

    // LEDC定时器配置（50Hz，14位分辨率）
    ledc_timer_config_t ledc_timer = {
        .speed_mode = LEDC_LOW_SPEED_MODE,  // 低速模式
        .timer_num = LEDC_TIMER_0,          // 使用定时器0
        .duty_resolution = LEDC_TIMER_14_BIT,// 14位分辨率
        .freq_hz = 50,                      // 频率50Hz（周期20ms）
        .clk_cfg = LEDC_AUTO_CLK            // 自动时钟配置
    };
    esp_err_t err = ledc_timer_config(&ledc_timer);
    if (err != ESP_OK) return err;

    // LEDC通道配置（绑定引脚、定时器）
    s_ledc_channel = (ledc_channel_config_t){
        .gpio_num = pin,                    // 舵机控制引脚
        .speed_mode = LEDC_LOW_SPEED_MODE,  // 与定时器模式一致
        .channel = LEDC_CHANNEL_0,          // 使用通道0
        .timer_sel = LEDC_TIMER_0,          // 绑定定时器0
        .duty = 0,                          // 初始占空比0
        .hpoint = 0                         // 高电平起始点
    };
    err = ledc_channel_config(&s_ledc_channel);
    if (err != ESP_OK) return err;

    // 更新初始化状态和引脚信息
    s_servo_pin = pin;
    s_is_initialized = true;
    ESP_LOGI(TAG, "Servo initialized on GPIO %d", pin);
    return ESP_OK;
}

/**
 * @brief  舵机角度设置
 * @param  angle 目标角度（0-180°）
 * @param  output 输出提示信息缓冲区
 * @param  output_len 缓冲区长度
 * @return esp_err_t 执行结果
 */
esp_err_t tool_servo_set_angle(int angle, char *output, size_t output_len) {
    // 检查舵机是否已初始化
    if (!s_is_initialized) {
        snprintf(output, output_len, "Error: Servo not initialized");
        return ESP_ERR_INVALID_STATE;
    }
    // 角度转占空比
    uint32_t duty = angle_to_duty(angle);
    // 设置占空比并更新
    ledc_set_duty(s_ledc_channel.speed_mode, s_ledc_channel.channel, duty);
    ledc_update_duty(s_ledc_channel.speed_mode, s_ledc_channel.channel);
    // 输出执行结果
    snprintf(output, output_len, "Servo moved to %d degree", angle);
    ESP_LOGI(TAG, "Angle %d → duty %lu", angle, duty);
    return ESP_OK;
}

/**
 * @brief  工具执行入口（解析JSON输入，调用初始化和角度设置）
 * @param  json_input JSON格式输入（含pin和angle参数）
 * @param  output 输出提示信息缓冲区
 * @param  output_len 缓冲区长度
 * @return esp_err_t 执行结果
 */
esp_err_t tool_servo_execute(const char *json_input, char *output, size_t output_len) {
    // 解析JSON输入
    cJSON *root = cJSON_Parse(json_input);
    if (!root) {
        snprintf(output, output_len, "Error: invalid JSON");
        return ESP_ERR_INVALID_ARG;
    }
    // 获取pin和angle参数
    cJSON *pin_obj = cJSON_GetObjectItem(root, "pin");
    cJSON *angle_obj = cJSON_GetObjectItem(root, "angle");
    // 检查参数合法性
    if (!cJSON_IsNumber(pin_obj) || !cJSON_IsNumber(angle_obj)) {
        snprintf(output, output_len, "Error: need pin and angle (0-180)");
        cJSON_Delete(root);
        return ESP_ERR_INVALID_ARG;
    }
    // 转换参数类型
    int pin = (int)pin_obj->valuedouble;
    int angle = (int)angle_obj->valuedouble;
    // 释放JSON内存
    cJSON_Delete(root);

    // 初始化舵机
    esp_err_t err = tool_servo_init(pin);
    if (err != ESP_OK) {
        snprintf(output, output_len, "Servo init failed on pin %", pin);
        return err;
    }
    // 设置舵机角度
    return tool_servo_set_angle(angle, output, output_len);
}
复制代码

3.3 在 tool_registry.c 中注册工具

工具注册是 MimiClaw 框架调用自定义功能的核心步骤，需在 tool_registry.c 中引入舵机工具头文件，并注册舵机控制工具，具体操作如下：

1. 在 tool_registry.c 顶部添加头文件引入：

#include "tool_servo.h"

2. 在 tool_registry_init 函数中添加工具注册代码（与其他工具注册代码放在一起）：

// 舵机控制工具注册
mimi_tool_t servo_tool = {
    .name = "servo_set",  // 工具名称（调用时需匹配）
    .description = "Set servo angle. Input: {"pin":<GPIO>,"angle":0-180}",  // 工具描述
    .input_schema_json = "{"type":"object","properties":{"pin":{"type":"integer"},"angle":{"type":"integer"}},"required":["pin","angle"]}",  // 输入参数格式
    .execute = tool_servo_execute,  // 工具执行函数
};
register_tool(&servo_tool);  // 注册工具到框架
复制代码

注意：需确保 main/CMakeLists.txt 文件的 REQUIRES 字段中包含 esp_driver_ledc，否则编译时会出现“driver/ledc.h: No such file”错误，添加后即可正常编译。

3.4 在 agent_loop.c 中添加自然语言预处理

为实现飞书自然语言直接控制，需在 agent_loop.c 的 try_direct_command 函数中添加舵机指令匹配逻辑，让框架无需调用 LLM，即可快速响应固定指令。找到 try_direct_command 函数，在函数末尾添加以下代码：

// 舵机控制指令匹配（支持中英文指令，灵活匹配格式）
// 匹配“舵机0”“servo 0”
if (strstr(content, "舵机0") != NULL || strstr(content, "servo 0") != NULL) {
    tool_registry_execute("servo_set", "{"pin":16,"angle":0}", output, output_size);
    return true;
}
// 匹配“舵机90”“servo 90”
if (strstr(content, "舵机90") != NULL || strstr(content, "servo 90") != NULL) {
    tool_registry_execute("servo_set", "{"pin":16,"angle":90}", output, output_size);
    return true;
}
// 匹配“舵机180”“servo 180”
if (strstr(content, "舵机180") != NULL || strstr(content, "servo 180") != NULL) {
    tool_registry_execute("servo_set", "{"pin":16,"angle":180}", output, output_size);
    return true;
}
// 更灵活的匹配（支持“舵机 90 度”“舵机转到90”等格式）
if (strstr(content, "舵机") && (strstr(content, "0") || strstr(content, "90") || strstr(content, "180"))) {
    if (strstr(content, "0")) {
        tool_registry_execute("servo_set", "{"pin":16,"angle":0}", output, output_size);
        return true;
    } else if (strstr(content, "90")) {
        tool_registry_execute("servo_set", "{"pin":16,"angle":90}", output, output_size);
        return true;
    } else if (strstr(content, "180")) {
        tool_registry_execute("servo_set", "{"pin":16,"angle":180}", output, output_size);
        return true;
    }
}
复制代码

说明：上述代码中固定使用 GPIO 16 作为舵机控制引脚，若实际接线时更换了引脚，只需将代码中的“16”替换为实际使用的引脚号即可。

四、编译与测试

完成代码开发后，通过编译烧录、串口测试、飞书测试三个步骤，验证舵机控制功能是否正常，确保每一步都符合预期效果。

4.1 编译烧录
打开终端，进入项目根目录，执行以下命令完成编译、烧录和串口监控（需将 COM12 替换为实际串口号）：

# 清除之前的编译缓存
idf.py fullclean
# 编译项目
idf.py build
# 烧录固件并启动串口监控
idf.py -p COM12 flash monitor
复制代码

4.2 串口手动测试
当串口监控启动后，等待 MimiClaw 框架初始化完成，出现“mimi> ”提示符时，输入以下指令，手动测试舵机控制功能：

# 控制舵机转到0°（GPIO 16）
tool_exec servo_set "{"pin":16,"angle":0}"
# 控制舵机转到90°（GPIO 16）
tool_exec servo_set "{"pin":16,"angle":90}"
# 控制舵机转到180°（GPIO 16）
tool_exec servo_set "{"pin":16,"angle":180}"
复制代码

输入指令后，观察舵机是否能准确转动到对应角度。若舵机无反应，需优先检查 5V 供电、共地连接和信号线接线是否正确。

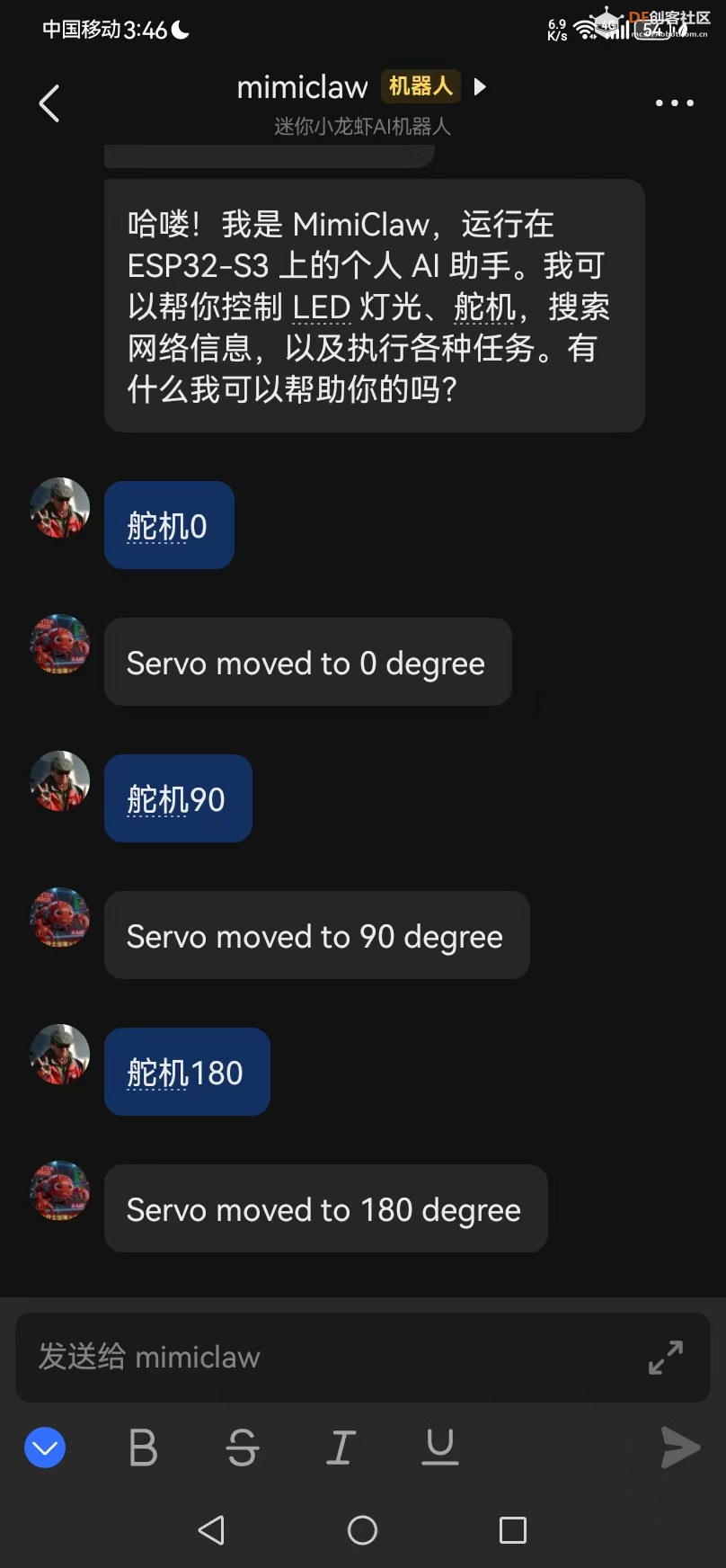

4.3 飞书自然语言测试
确保 MimiClaw 机器人已成功连接飞书，在飞书聊天框中向机器人发送以下指令，测试自然语言控制效果：

<p>- 发送“舵机0” → 舵机旋转至 0°</p><p>- 发送“舵机90” → 舵机旋转至 90°</p><p>- 发送“舵机180” → 舵机旋转至 180°</p>
复制代码

测试成功后，串口日志会输出类似以下内容，说明指令被预处理直接捕获并执行，响应速度极快（延迟小于 0.5 秒）：

I (132426) TOOL_SERVO: Servo initialized on GPIO 16
I (132426) TOOL_SERVO: Angle 0 → duty 409
I (132436) agent: Direct command matched, executing tool and responding
复制代码

五、效果展示

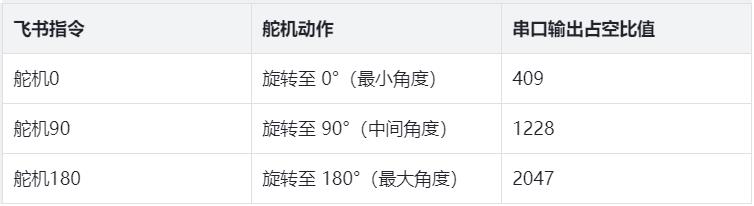

飞书指令、舵机动作与串口输出的占空比对应关系如下表所示，可直观查看控制效果，验证舵机是否精准响应指令：



整个控制链路延迟小于 0.5 秒，且无需调用 LLM API，不消耗 API 额度，适合长期稳定使用。


六、常见问题与解决方法

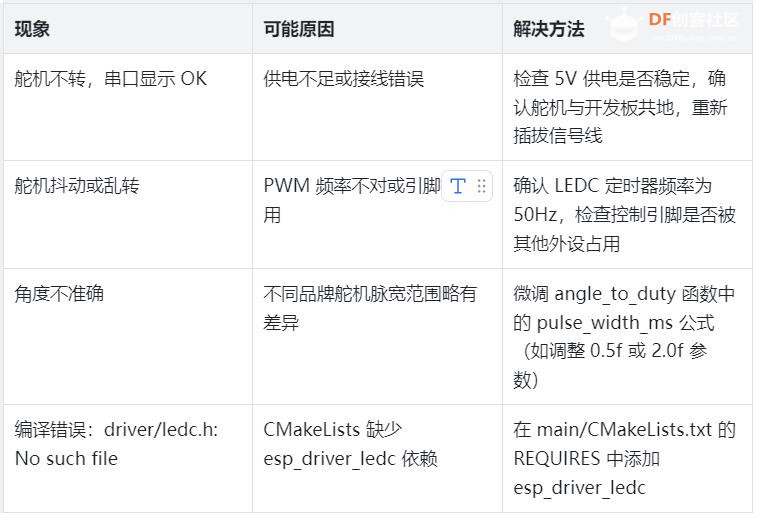

在实操过程中，可能会遇到舵机不转、抖动、角度不准等问题，以下是常见问题的原因分析及解决方法，帮助快速排查故障：

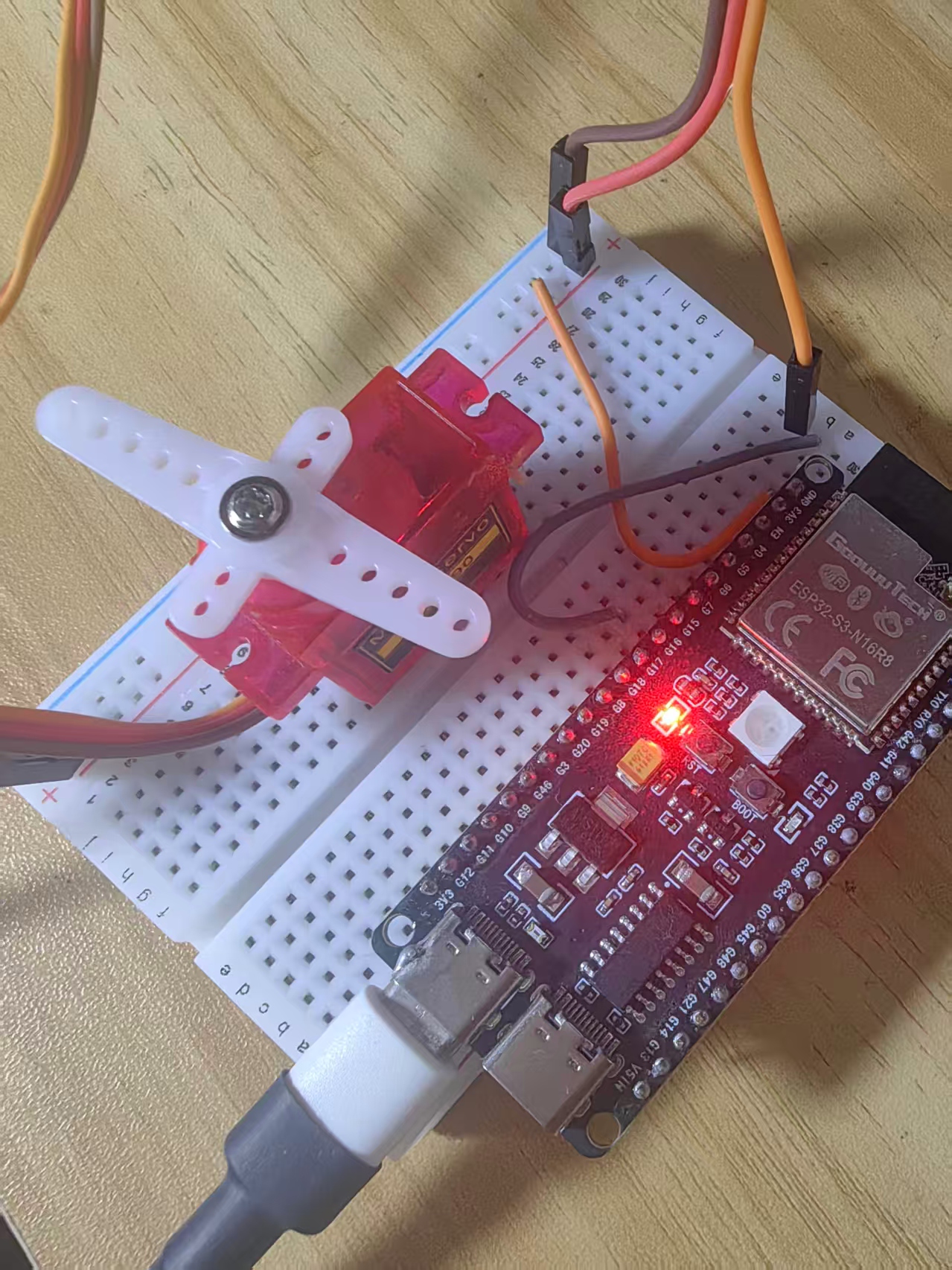

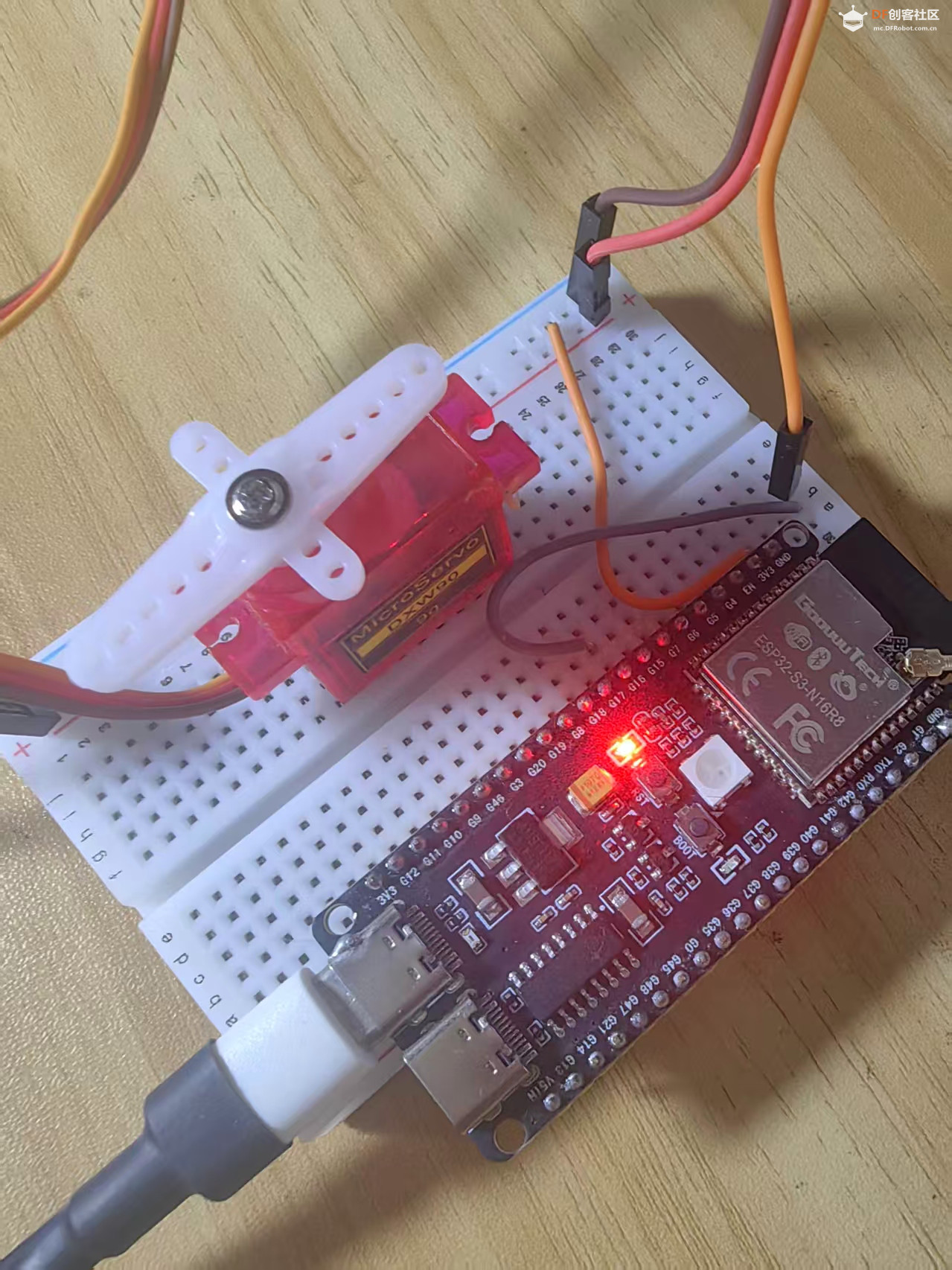

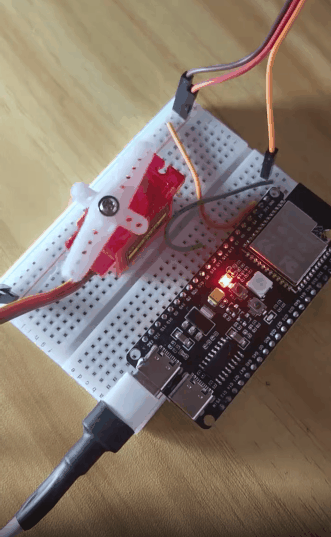

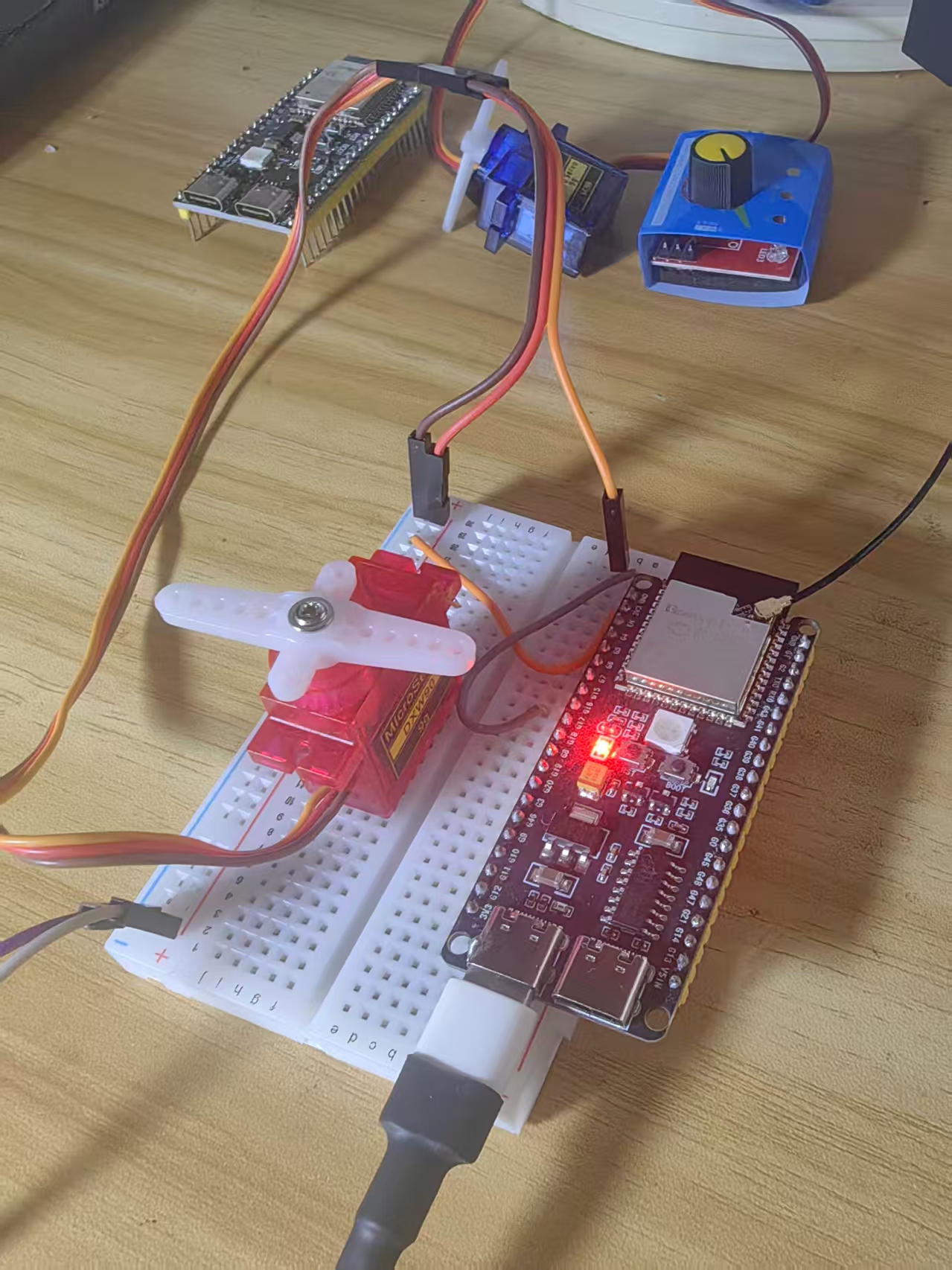

七、通过飞书自然语言控制 SG90 舵机实验场景图与视频记录












【【花雕动手做】从零实现飞书 AI 控舵机：ESP32-S3 的 MimiClaw 嵌入式实践——让你的嵌入式 AI Agent 拥有物理交互能力#迷你小龙虾】

https://www.bilibili.com/video/BV15sDvBDEX7/?share_source=copy_web

八、扩展思路

本文实现的舵机控制功能可灵活扩展，结合 MimiClaw 框架的特性，可实现更丰富的应用场景，以下是几个实用的扩展方向：

1. 多角度预设

在 try_direct_command 函数中添加更多角度指令，如“舵机45”“舵机135”，同时调整 angle_to_duty 函数，支持 0-180° 任意角度的精准控制，满足更多场景需求。

2. 多舵机控制

ESP32‑S3 拥有多组 LEDC 通道，可为每个舵机分配不同的 LEDC 通道和 GPIO 引脚，修改 tool_servo.c 代码，支持通过 JSON 参数指定舵机引脚，实现多舵机同步控制（如机器人多关节联动）。

3. 传感器联动

结合超声波传感器、温湿度传感器等外设，实现智能化控制：例如通过超声波传感器检测距离，自动控制舵机旋转调整摄像头角度；通过温湿度传感器检测环境温度，自动控制舵机驱动开窗器。

4. 定时任务

利用 MimiClaw 框架的 cron_add 工具，设置定时任务，让舵机在固定时间执行指定动作，例如每天固定时间转动舵机，实现自动宠物喂食器、定时开关门等功能。

5. 平滑运动

在 tool_servo_set_angle 函数中添加步进循环逻辑，让舵机从当前角度逐步过渡到目标角度，实现缓动效果，避免角度突变导致的舵机抖动，提升控制体验。


九、总结

本文详细讲解了在 MimiClaw 嵌入式 AI Agent 框架中添加 SG90 舵机控制功能的完整流程，从舵机原理、硬件接线，到代码开发、工具注册、自然语言映射，再到测试与故障排查，全程贴合实战场景，提供可直接运行的代码和清晰的操作步骤。

通过本文的实践，你的 ESP32‑S3 开发板将不再局限于“智能灯泡”的角色，而是升级为能够执行物理动作的 AI 代理。核心实现逻辑可复用至步进电机、继电器、舵机阵列等其他外设，为机器人、智能家居、自动化设备开发提供了清晰的思路和基础。

项目源码基于 MimiClaw 二次开发，欢迎 fork 和贡献。若在实现过程中遇到任何问题，欢迎在评论区留言交流，共同探讨嵌入式 AI 与物联网的实践技巧。

本文为“花雕学编程”、“花雕动手做”系列博客之一，聚焦嵌入式 AI Agent 与物联网的交叉实践，后续将带来更多实战案例，敬请关注。
