[K10项目分享] 行空板K10制作太空站在哪里看板

本帖最后由 topdog 于 2026-4-12 14:59 编辑

行空板K10制作太空站在哪里看板

一、项目概述1.1 项目背景

国际空间站（International Space Station，简称ISS）是目前在轨运行的最大人造天体，以约7.66公里/秒的速度环绕地球飞行，轨道倾角51.6446°，轨道周期约92.68分钟。由于其高速运动特性，地面观测者能够看到ISS过境的时间窗口通常只有几分钟，因此实时追踪ISS的位置信息对于天文爱好者、科普教育以及航天爱好者具有重要意义。

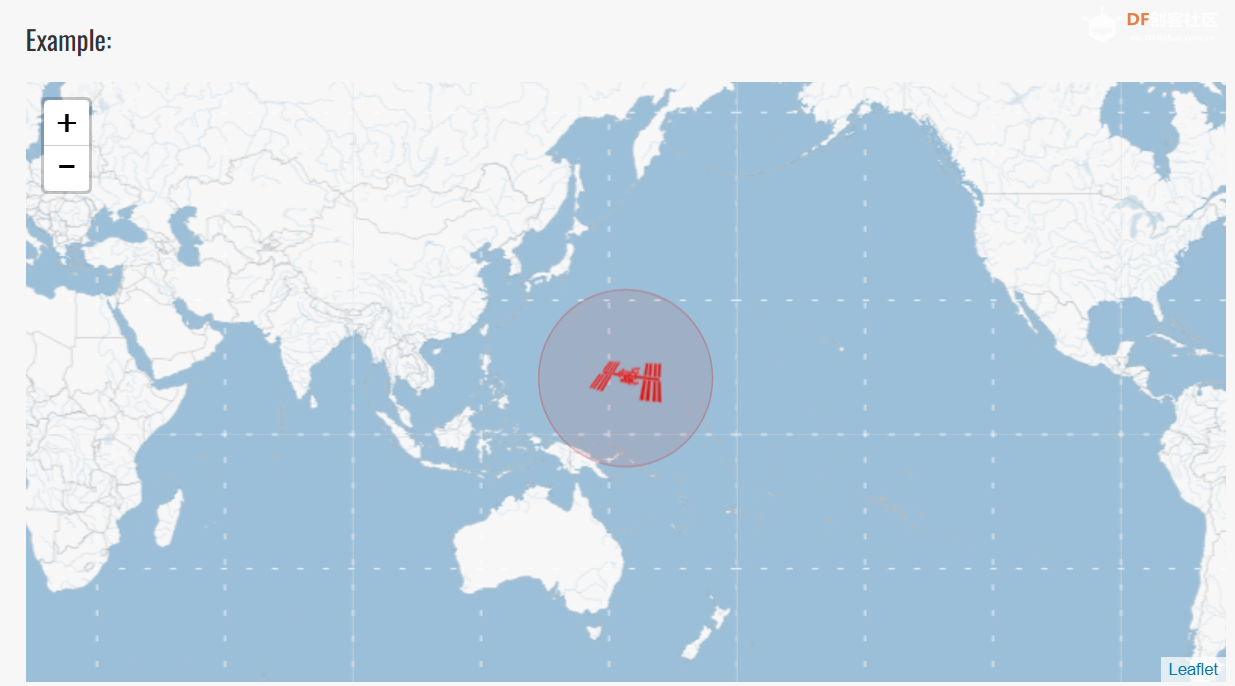

本项目参考《The MagPi》杂志第96期介绍的树莓派ISS追踪项目，针对行空板K10（国产ESP32-S3教育开发板）进行了完整的移植与功能增强，实现了ISS实时位置显示、轨道预测、宇航员名单查询等功能，并针对嵌入式平台进行了深度优化。

1.2 硬件平台

行空板K10核心参数：

· 处理器：ESP32-S3双核Xtensa LX7 @240MHz

· 显示屏：2.8英寸TFT LCD，320×240分辨率，ILI9341驱动

· 内存：512KB SRAM + 8MB PSRAM

· 无线：Wi-Fi 4 + Bluetooth 5

· IO扩展：XL9535 I2C GPIO扩展器

1.3 功能特性

本系统实现了以下核心功能：

功能模块	实现内容
实时定位	ISS当前经纬度、高度、速度显示
轨道预测	基于轨道力学模型的飞行轨迹推算
宇航员查询	当前在轨宇航员名单（最多12人）
多页面界面	地图页、宇航员页、详情页、统计页
轨迹记录	最近60个位置点的历史轨迹存储

二、系统架构设计2.1 软件架构

系统采用FreeRTOS实时操作系统进行多任务调度，将功能解耦为三个独立任务：

多任务设计的优势：

· 解耦响应：网络请求（可能阻塞）与界面渲染（需要流畅）分离

· 优先级调度：按键响应优先级高于数据获取，确保交互即时

· 双核并行：显示任务独占Core 1，避免与数据任务竞争CPU资源

· 互斥保护：使用xSemaphoreCreateMutex()保护共享数据结构

2.2 数据流设计

数据流从API获取任务流向显示任务，通过互斥锁保护的共享数据结构进行传递。每10秒轮询一次API数据，显示任务以100ms周期刷新界面。

三、核心技术实现3.1 硬件驱动层

3.1.1XL9535 GPIO扩展器驱动

行空板K10使用XL9535 I2C GPIO扩展器管理背光、按键、功放等外设。本项目实现了完整的驱动类，包括pinMode()、digitalWrite()、digitalRead()三个核心方法。

关键引脚映射：

· P0：LCD背光控制

· P14：按键A（上一页）

· P2：按键B（下一页）

· P17：功放使能（本项目中关闭以节省功耗）

3.1.2LovyanGFX显示驱动

采用LovyanGFX高性能图形库，相比Adafruit_GFX具有DMA传输、Sprite缓冲、中文字体支持等优势。SPI总线配置为40MHz，支持DMA通道自动分配。

3.2 轨道预测算法

这是本项目最具技术亮点的部分。传统ISS追踪器仅显示当前位置，本系统实现了基于轨道力学的轨迹预测。

ISS轨道参数：

· 轨道倾角：i = 51.6446°

· 轨道周期：T = 92.68分钟

· 角速度：ω = 360°/T ≈ 3.883°/分钟

· 地球自转：ω_E = 0.25°/分钟

轨道预测公式：

纬度: lat = arcsin(sin(i) × sin(u))

经度偏移: Δλ = arctan(cos(i) × sin(u) / cos(u))

关键优化：

· 日期变更线处理：避免在±180°经度处画出穿越屏幕的直线

· 升降段判断：通过连续两个位置点的纬度变化确定轨道方向

· 过去轨迹：灰色显示约40%周期（约37分钟）的历史轨迹

3.3 图像资源处理

资源文件	尺寸	格式	用途
bluemarble_320x240.h	320×240	RGB565	地球背景图
iss_icon_trans40x40.h	40×40	RGB565+透明	ISS图标

3.4 多页面用户界面

系统设计了四个功能页面，通过按键A/B切换：

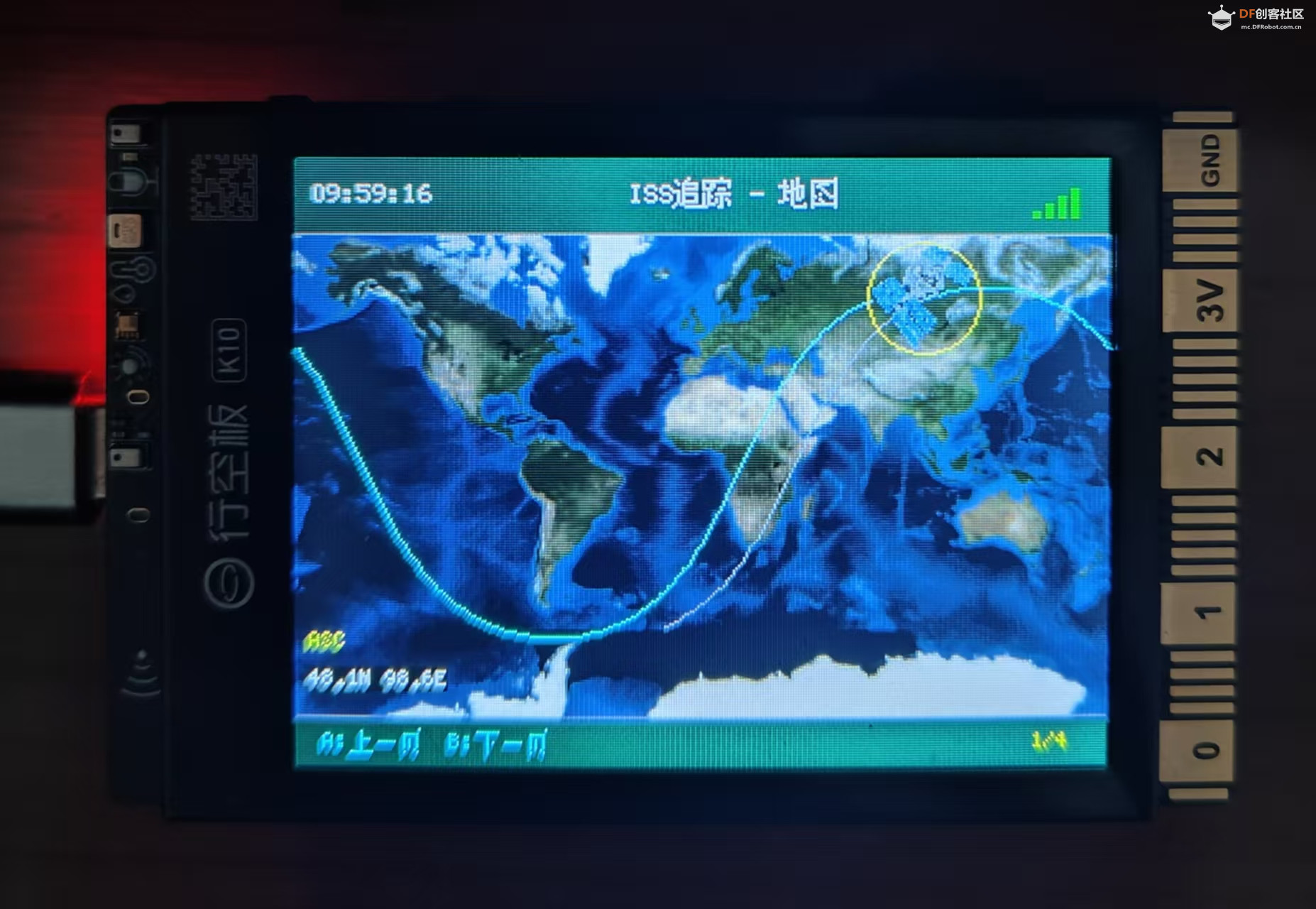

页面1：地图页（PAGE_MAP）

· 地球背景图（蓝色弹珠）

· ISS当前位置图标

· 预测飞行轨迹（青色=未来，灰色=历史）

· 实时经纬度显示、升降段状态指示（ASC/DESC）

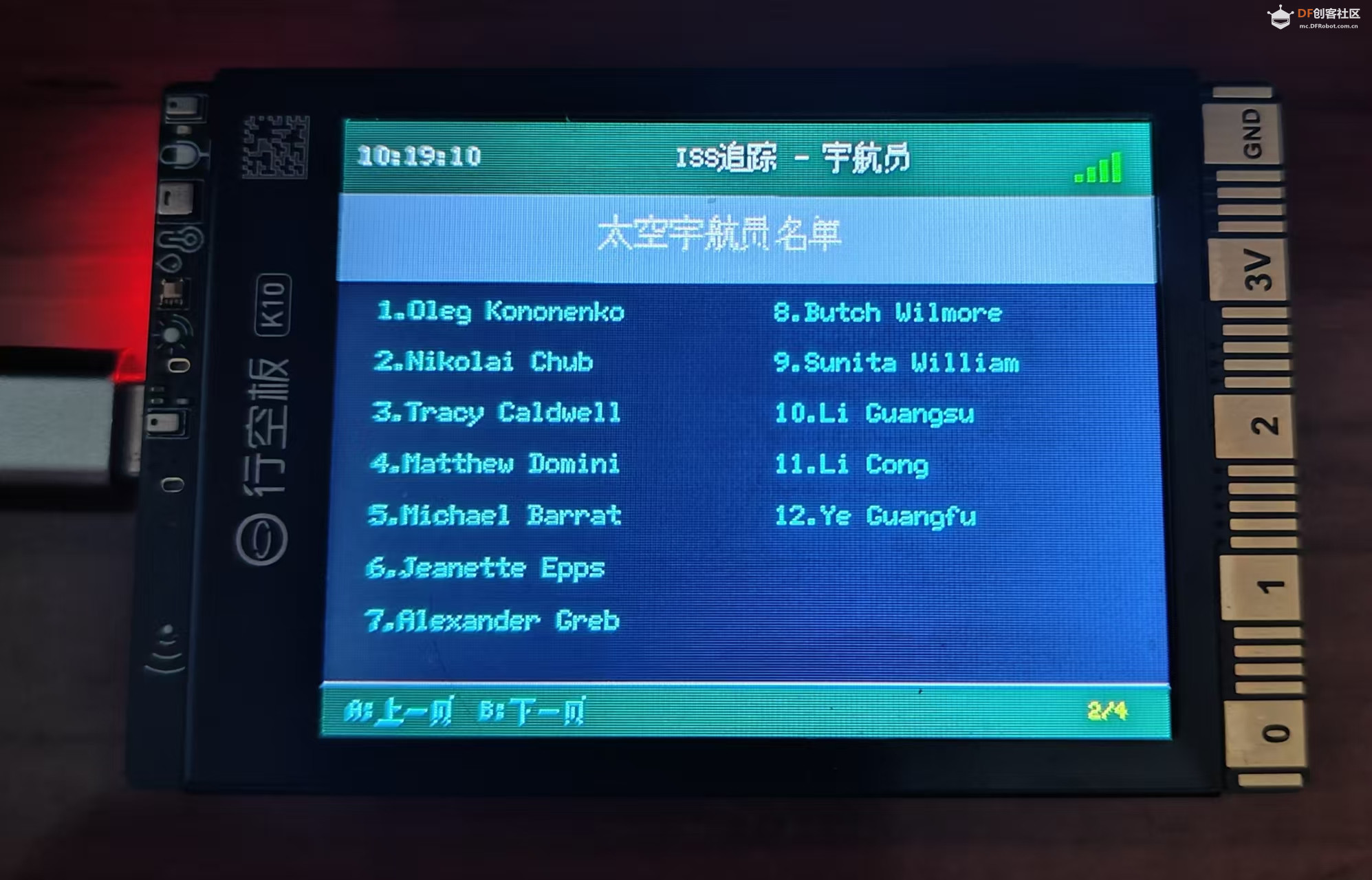

页面2：宇航员页（PAGE_ASTROS）

· 当前在轨宇航员名单，双列布局，最多显示12人

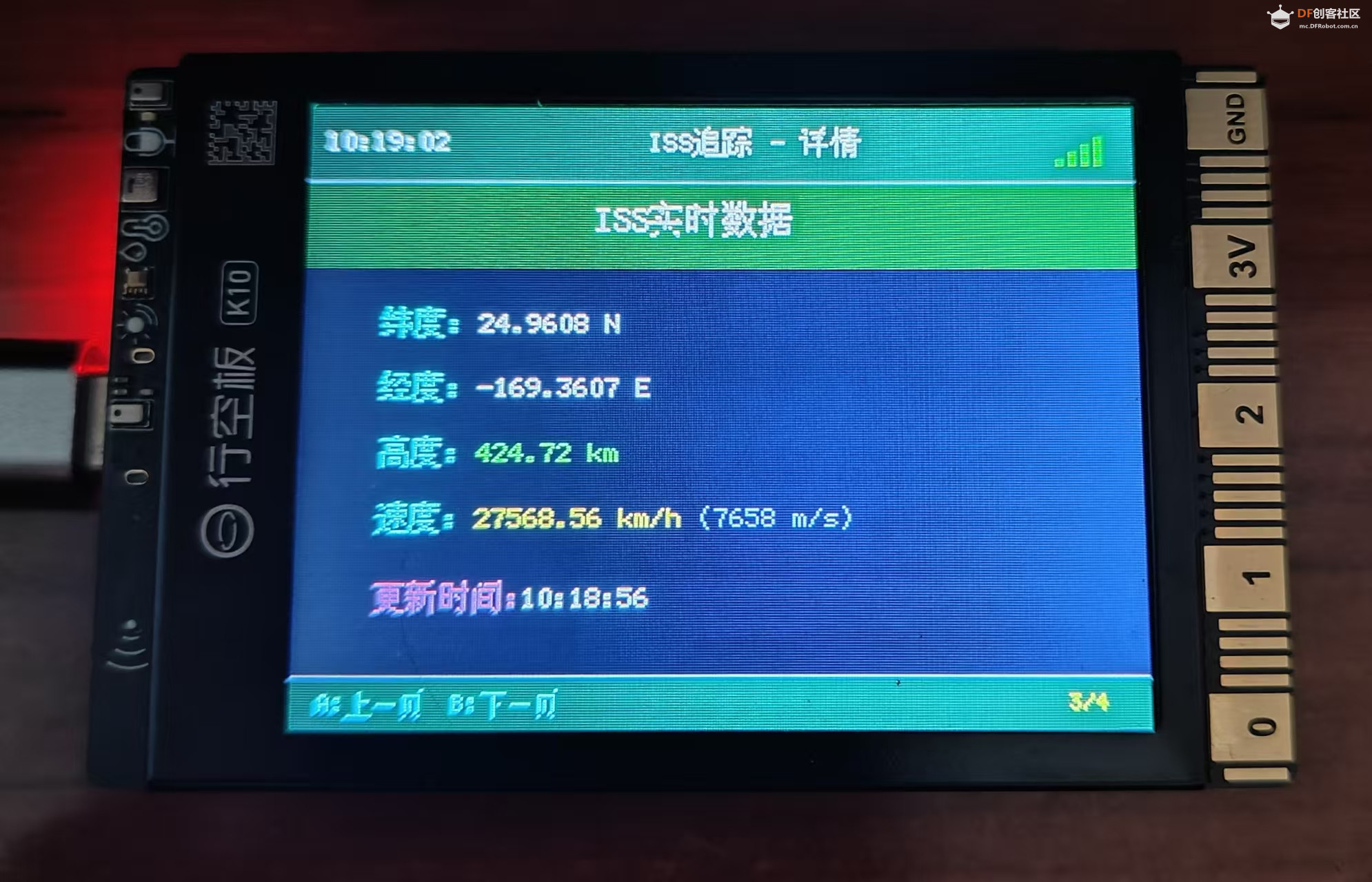

页面3：详情页（PAGE_DETAILS）

· ISS精确坐标（4位小数）、轨道高度、飞行速度、数据更新时间戳

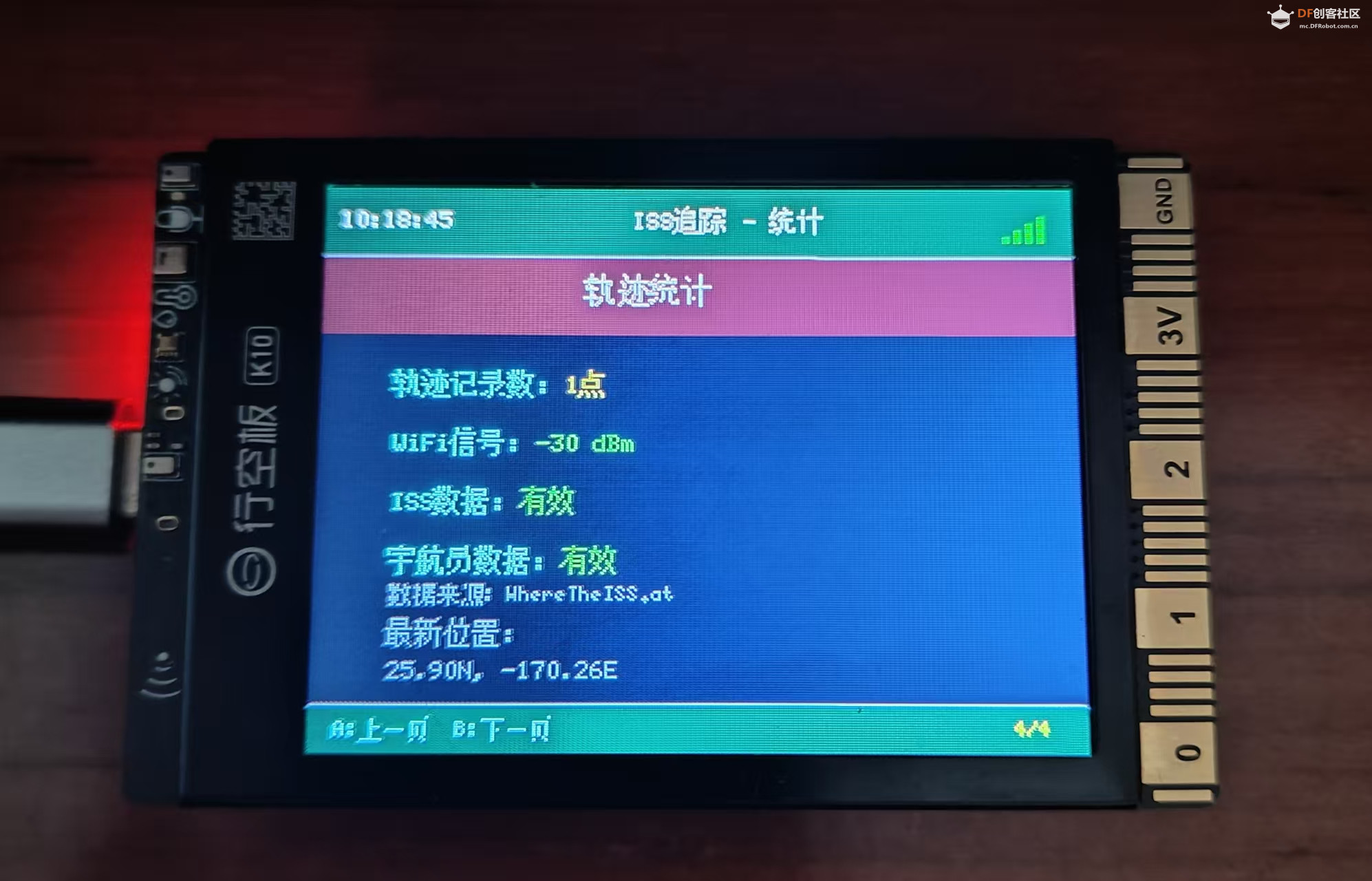

页面4：统计页（PAGE_STATS）

· 轨迹记录点数、WiFi信号强度、数据有效性状态

四、网络通信实现4.1 API接口说明

WhereTheISS.atAPI（主要数据源）：

端点：GEThttps://api.wheretheiss.at/v1/satellites/25544

响应字段：latitude, longitude, altitude,velocity, visibility, timestamp

Open-NotifyAstros API（宇航员数据）：

端点：GEThttp://api.open-notify.org/astros.json

响应字段：number, people[{name, craft}]

4.2 HTTPS支持

ESP32-S3原生支持HTTPS，但需要注意证书验证默认关闭以节省资源。超时设置：15秒（ISSAPI）、5秒（Astros API）。

4.3 错误处理与重定向

代码实现了HTTP 301/302重定向处理，当API返回重定向响应时自动跟随新的Location地址。

五、性能优化策略5.1 内存优化

优化项	实现方式	效果
Sprite缓冲	仅地图页使用全屏Sprite	减少约30KB RAM占用
轨迹存储	循环队列，固定60点	避免动态内存分配
JSON解析	使用ArduinoJson动态分配	按需释放
字体加载	使用内置efontCN	避免SD卡读取延迟

5.2 渲染优化

采用Sprite离屏渲染：先绘制地球背景、轨迹线、ISS图标到缓冲区，最后一次性推送屏幕。优势包括避免屏幕闪烁、提高帧率（地图页约10fps）、减少SPI传输次数。

5.3 电源管理

通过关闭功放降低功耗，P17引脚设置为低电平。

六、编译与部署6.1 开发环境

· Arduino IDE 2.x 或 PlatformIO

· ESP32 Board Package: 3.0.x

· 依赖库：LovyanGFX (^1.1.x)、ArduinoJson(^7.0.0)

6.2 编译配置

PlatformIO配置示例：

platform = espressif32

board = esp32-s3-devkitc-1

framework = arduino

build_flags: -DBOARD_HAS_PSRAM,-mfix-esp32-psram-cache-issue

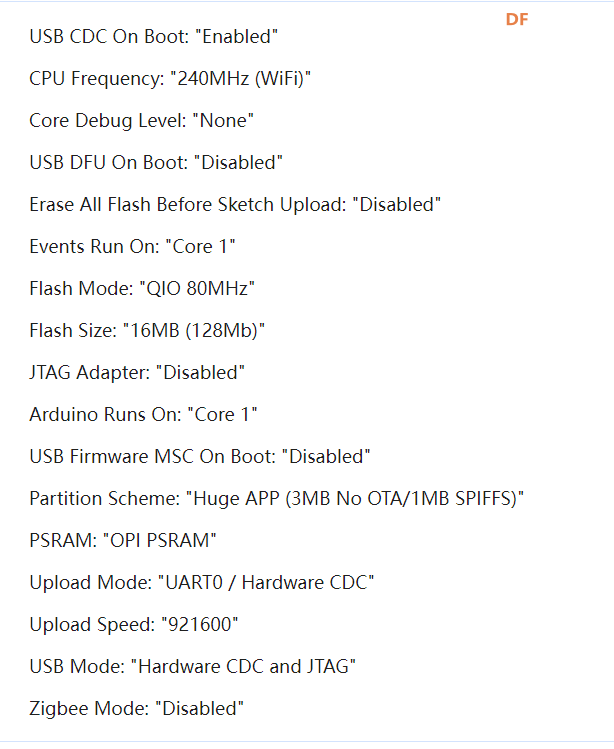

6.3 部署步骤

1. 连接行空板K10至电脑USB口

2. 选择开发板：ESP32S3 Dev Module

3. 配置PSRAM：OPI PSRAM

4. 上传代码

5. 修改WiFi SSID和密码

6. 重启设备

七、总结与展望7.1 项目成果

项目开源分享地址：https://gitee.com/pdtopdog/k10_-space-station-tracker

本项目成功实现了基于行空板K10的ISS实时追踪看板，具有以下特色：

· 轨道预测功能：超越传统追踪器的静态显示，实现了基于轨道力学的轨迹预测

· 多页面UI设计：信息分类清晰，操作简便

· 深度嵌入式优化：FreeRTOS多任务、Sprite缓冲、内存管理

· 国产教育平台：展示了国产硬件平台的潜力和可扩展性

7.2 改进方向

改进项	描述
离线TLE	内置SGP4算法，支持离线轨道推算
GPS模块	获取本地坐标，计算过境时间
太阳能供电	实现便携式户外使用
3D地球	使用纹理映射显示三维效果

附录A：代码结构说明

主程序结构（1040行）：

行号范围	功能模块
1-45	头文件引用、宏定义、全局配置
46-175	XL9535驱动类、LGFX显示类、数据结构定义
176-500	绘图函数（地图、轨迹、ISS图标等）
501-773	页面绘制函数（4个页面）
774-882	API数据获取函数
883-961	FreeRTOS任务函数
962-1040	setup()、loop()主函数
