【花雕动手做】K10 实验 3630电机启动、高低速与正反转向

【花雕动手做】行空板 K10 系列实验之语音控制3630机器人电机的启动、高低速与正反转向



行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

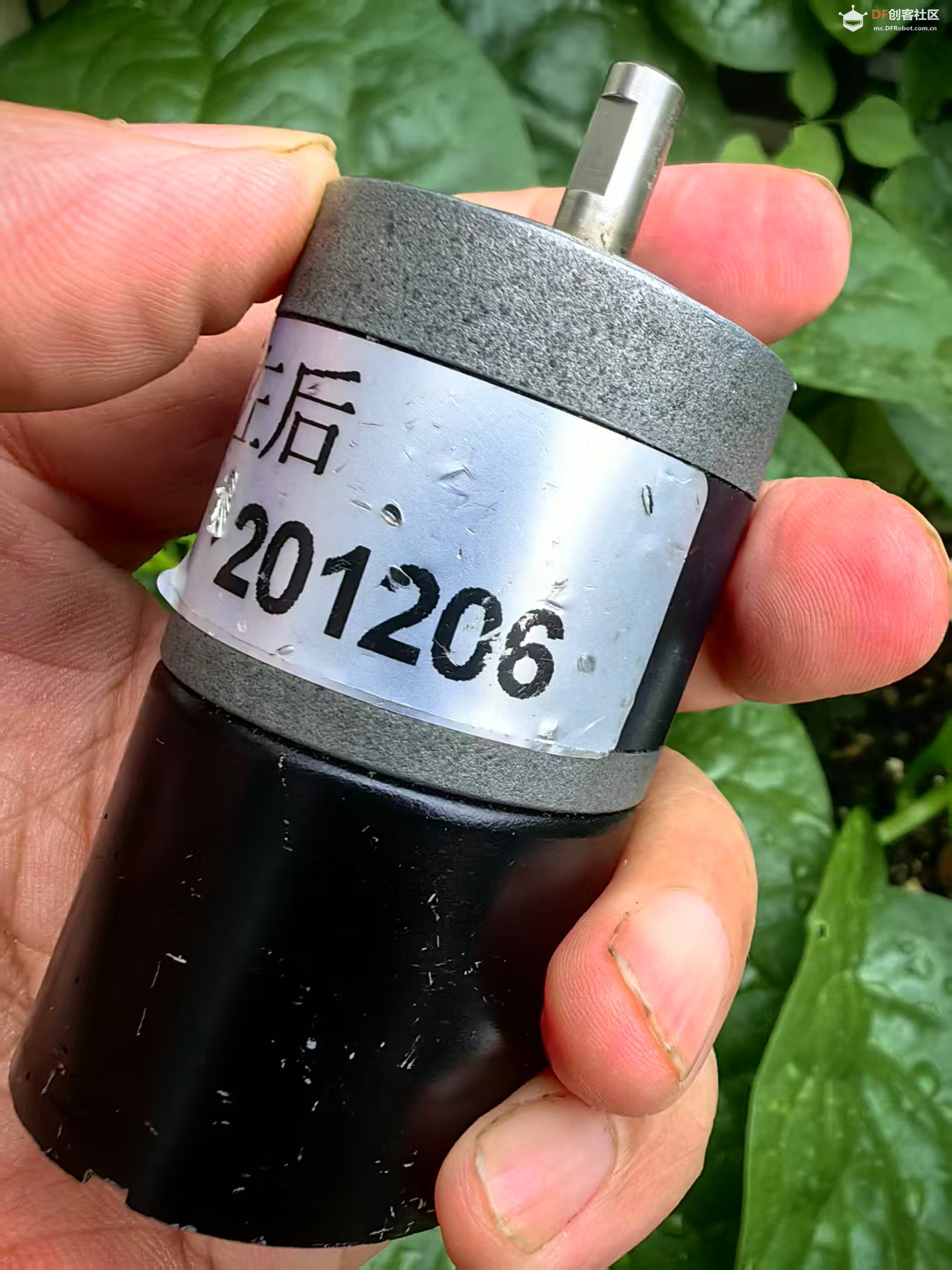

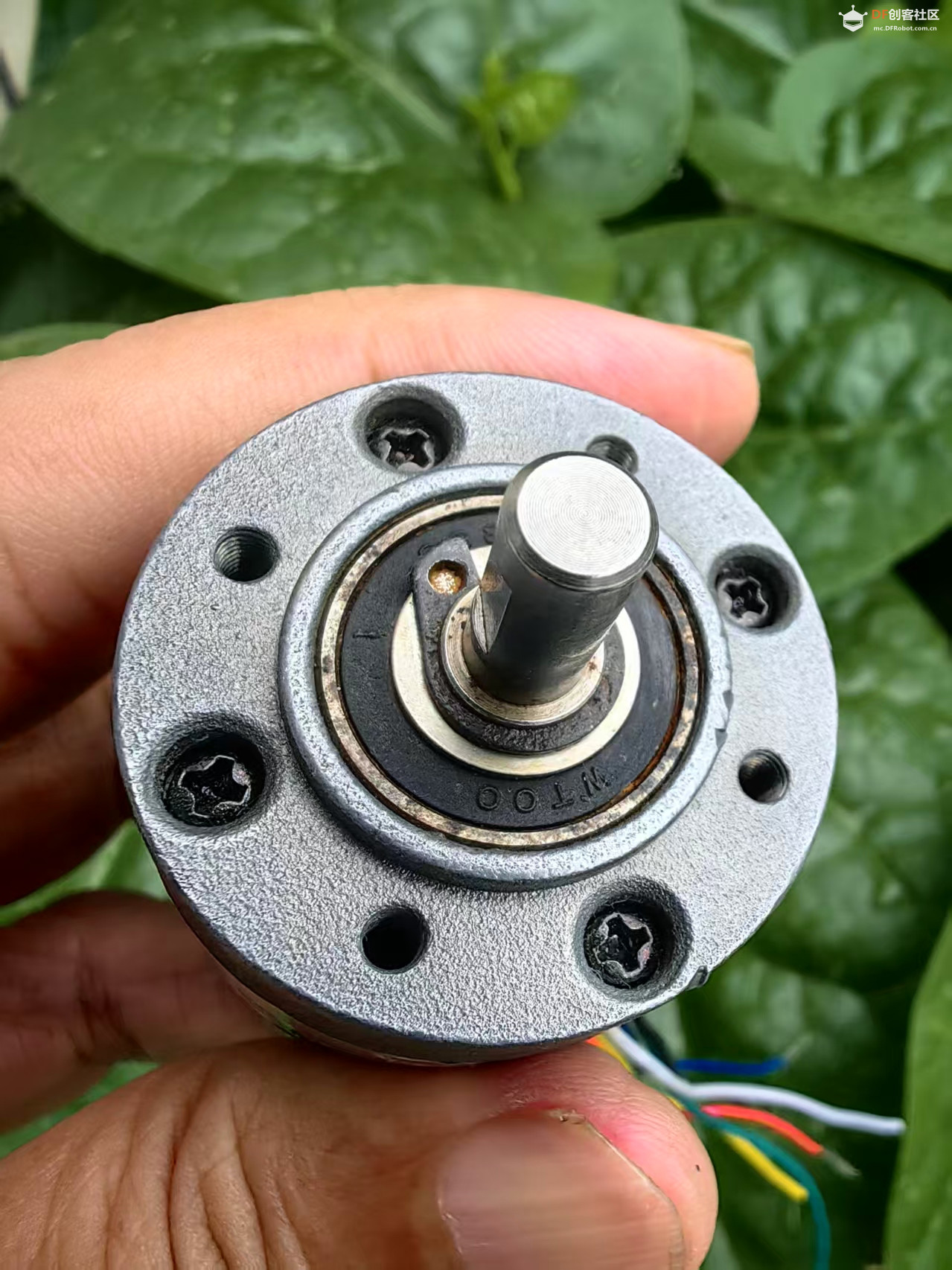

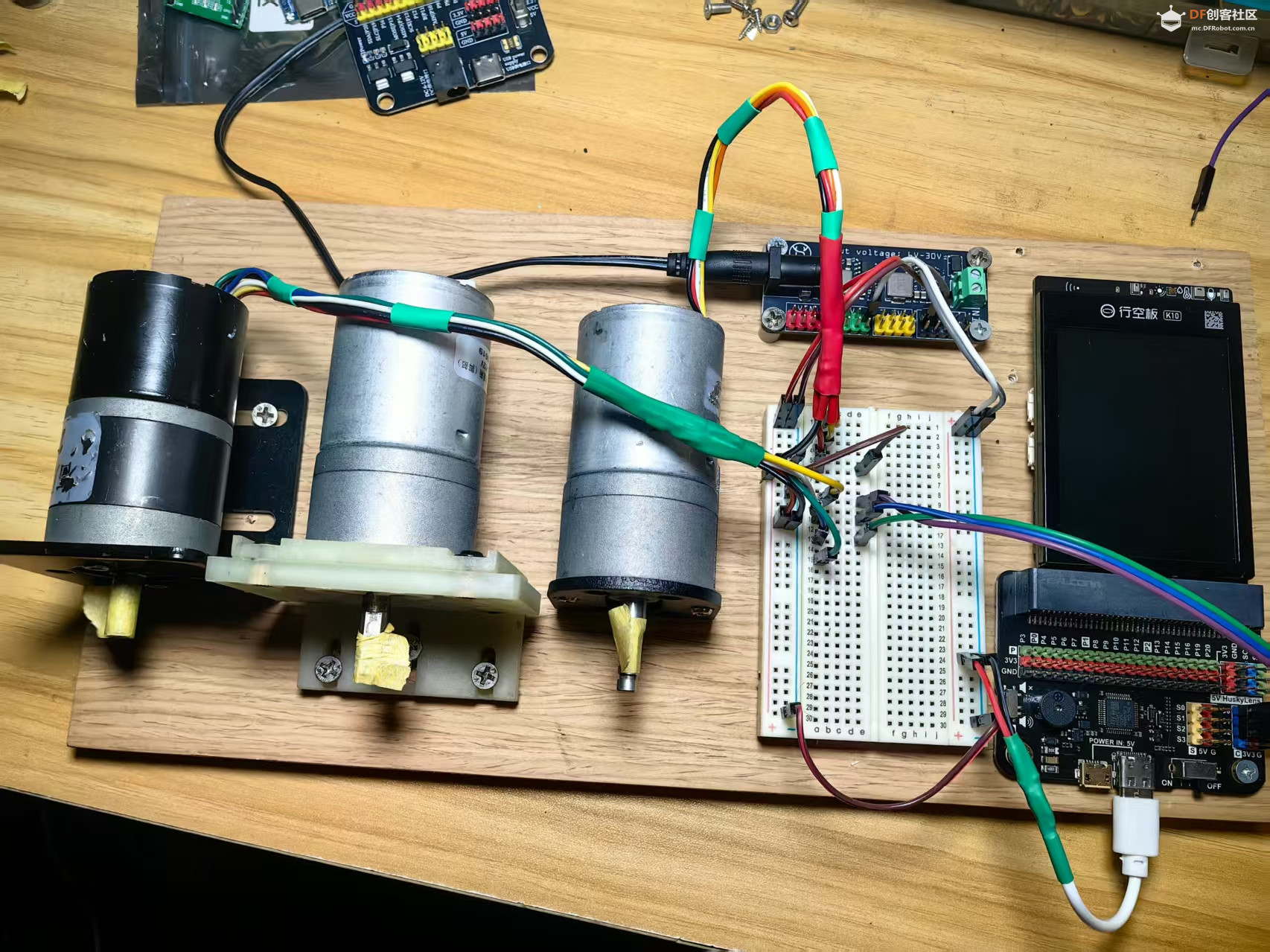

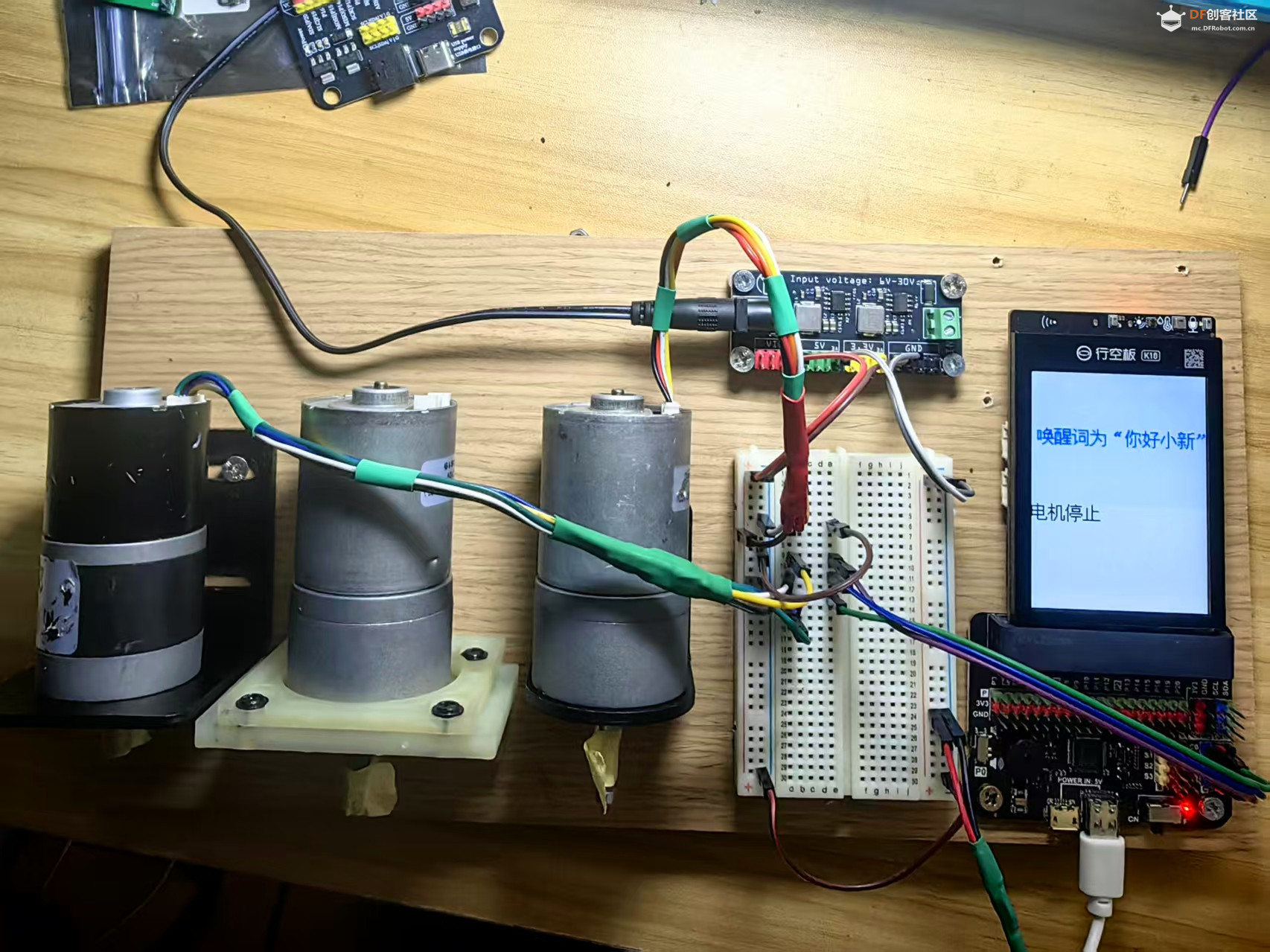

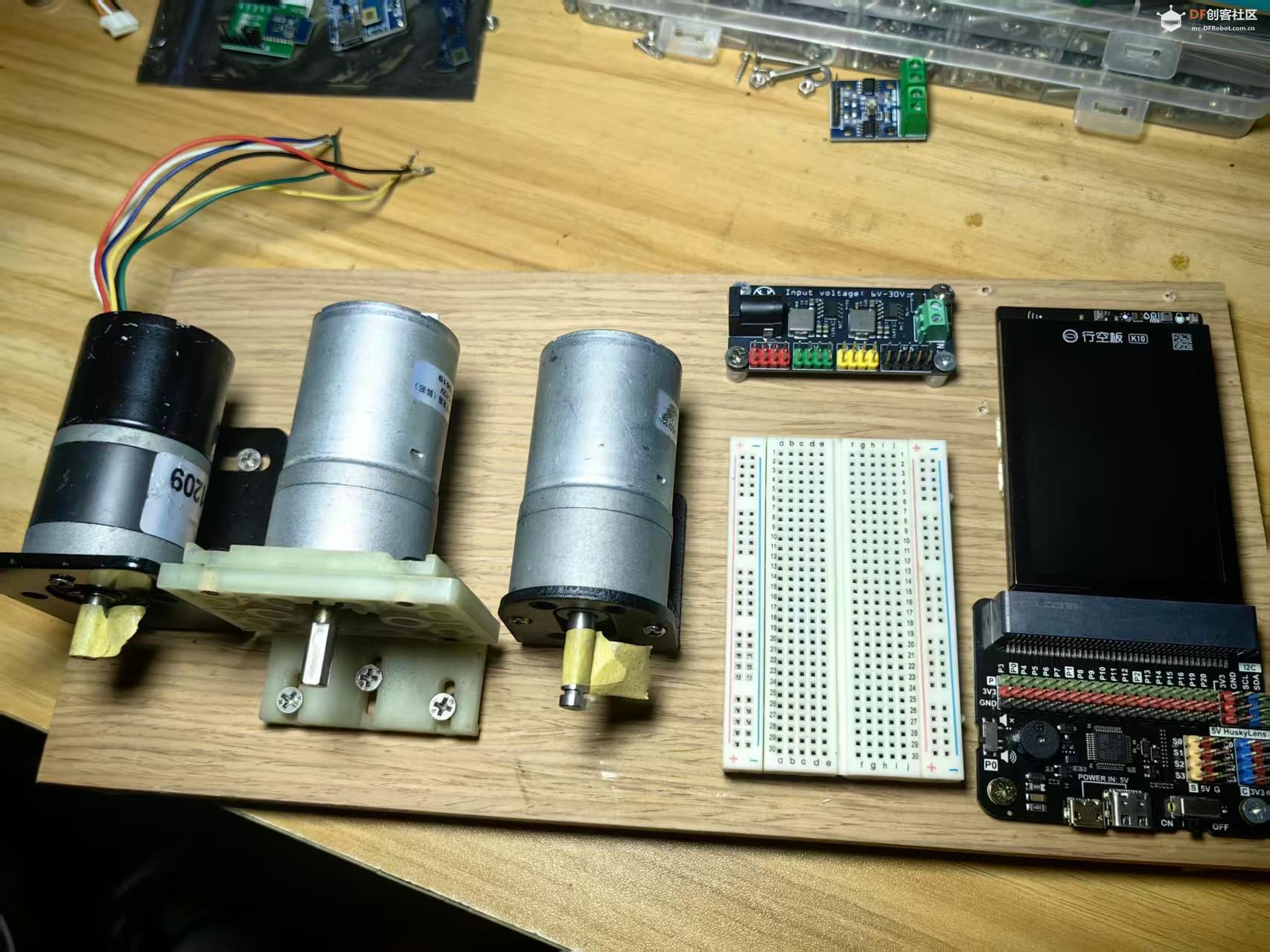

实验使用的电机与扩展板

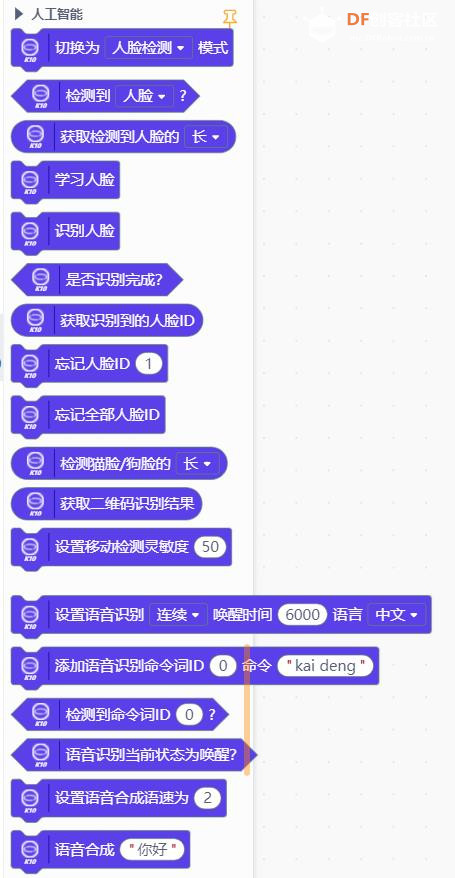

主打：人工智能模块

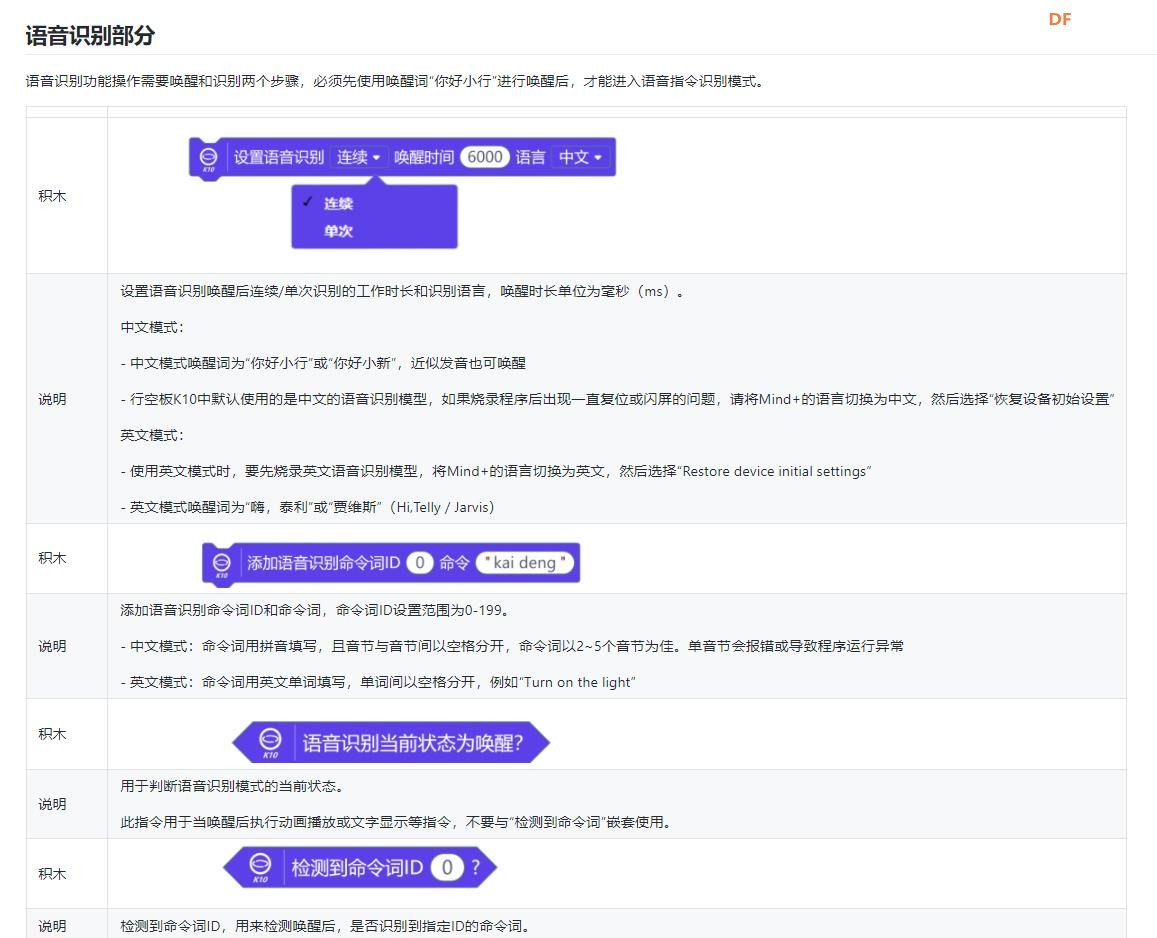

语音识别相关说明

辅助：屏幕显示相关积木

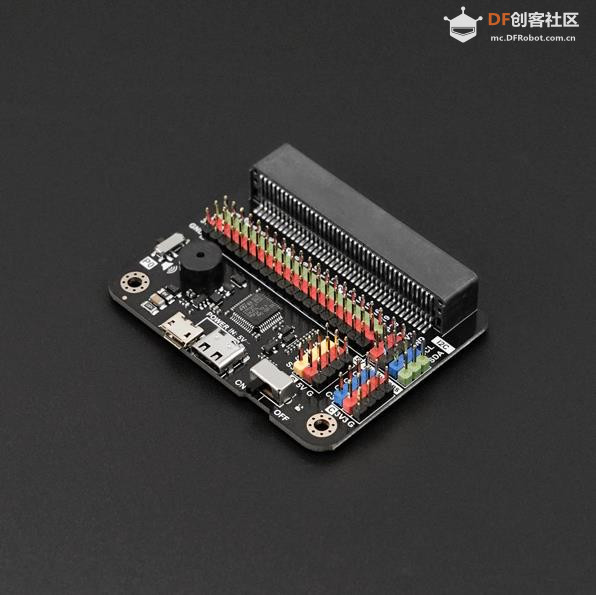

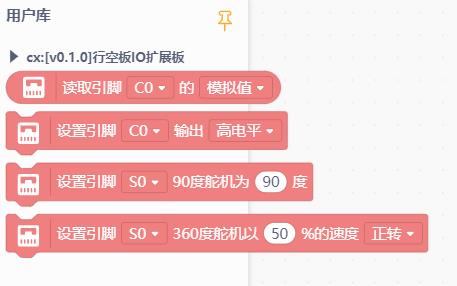

扩展板模块



LED控制模块

知识点：语音识别（ASR）
一、什么是语音识别（ASR）
语音识别英文缩写是 ASR（Automatic Speech Recognition），简单来说：让单片机、电脑听懂人说话，把麦克风采集到的声音信号，转换成文字或者指令。
分为两大类：
在线语音识别：需要联网，把声音上传到云端服务器解析，识别词汇量巨大；
离线语音识别：不需要 WiFi、不需要网络，语音模型预先存放在芯片内部，本地直接处理声音，适合单片机、行空板、Arduino 这类硬件。
你代码里使用的就是离线本地 ASR 语音模块。

二、离线语音模块核心功能（对应你 K10 代码）
1. 两种工作模式
（1）持续拾音模式 CONTINUOUS
麦克风一直处于收音状态，不间断监听声音，专门用来做语音唤醒。
对应代码：asr.asrInit(CONTINUOUS, CN_MODE, 12000);
（2）按键触发模式
按下按键才开始录音识别，省电，一般用于命令词识别。
2. 语言模式 CN_MODE
CN_MODE：中文模式，只识别汉语；
EN_MODE：英文模式，识别英语。
本程序开启中文识别，用来识别唤醒词：你好小新。
3. 灵敏度阈值（第三个参数 12000）
数值代表声音检测灵敏度：
数值越大：越不容易被环境杂音误触发，抗干扰强；
数值越小：轻声说话就能识别，但是容易被噪音误唤醒。
12000 属于中等灵敏度，适合室内环境使用。

三、语音唤醒技术（本项目核心）
1. 唤醒词机制
唤醒词就是开门密码。模块平时处于低功耗监听状态，只监听这一句话，其他普通对话会直接忽略。
只有说出预设唤醒词（你好小新），模块才会被 “唤醒”，进入待命状态，之后才可以识别后续控制指令。
2. 代码里的唤醒检测函数

asr.isWakeUp()
复制代码

检测到唤醒词，函数返回 true；
没有检测到唤醒词，返回 false。
3. 模块状态标志

asr._asrState
复制代码

值 = 0：语音模块正在启动、模型加载中，暂时无法工作；
值 ≠ 0：初始化完成，可以正常收音识别。
程序中用 while 循环等待模块就绪，避免硬件未启动造成程序崩溃。

四、硬件运行完整工作流程
上电初始化行空板主板与显示屏；
启动 ASR 语音芯片，加载离线语音模型；
等待语音模块就绪；
屏幕打印实验标题；
模块持续收音，安静待机，只监听唤醒词；
使用者说出：你好小新；

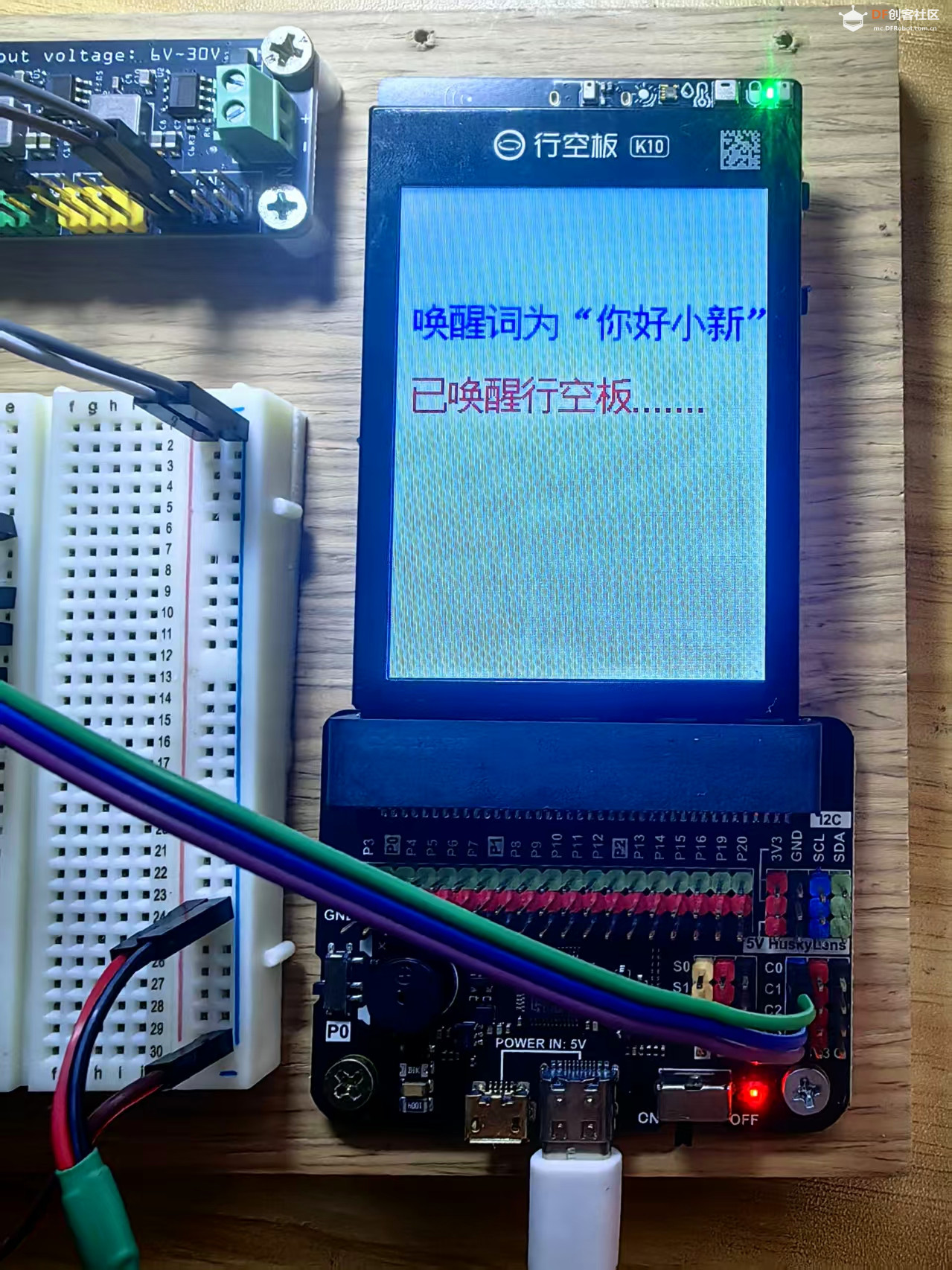

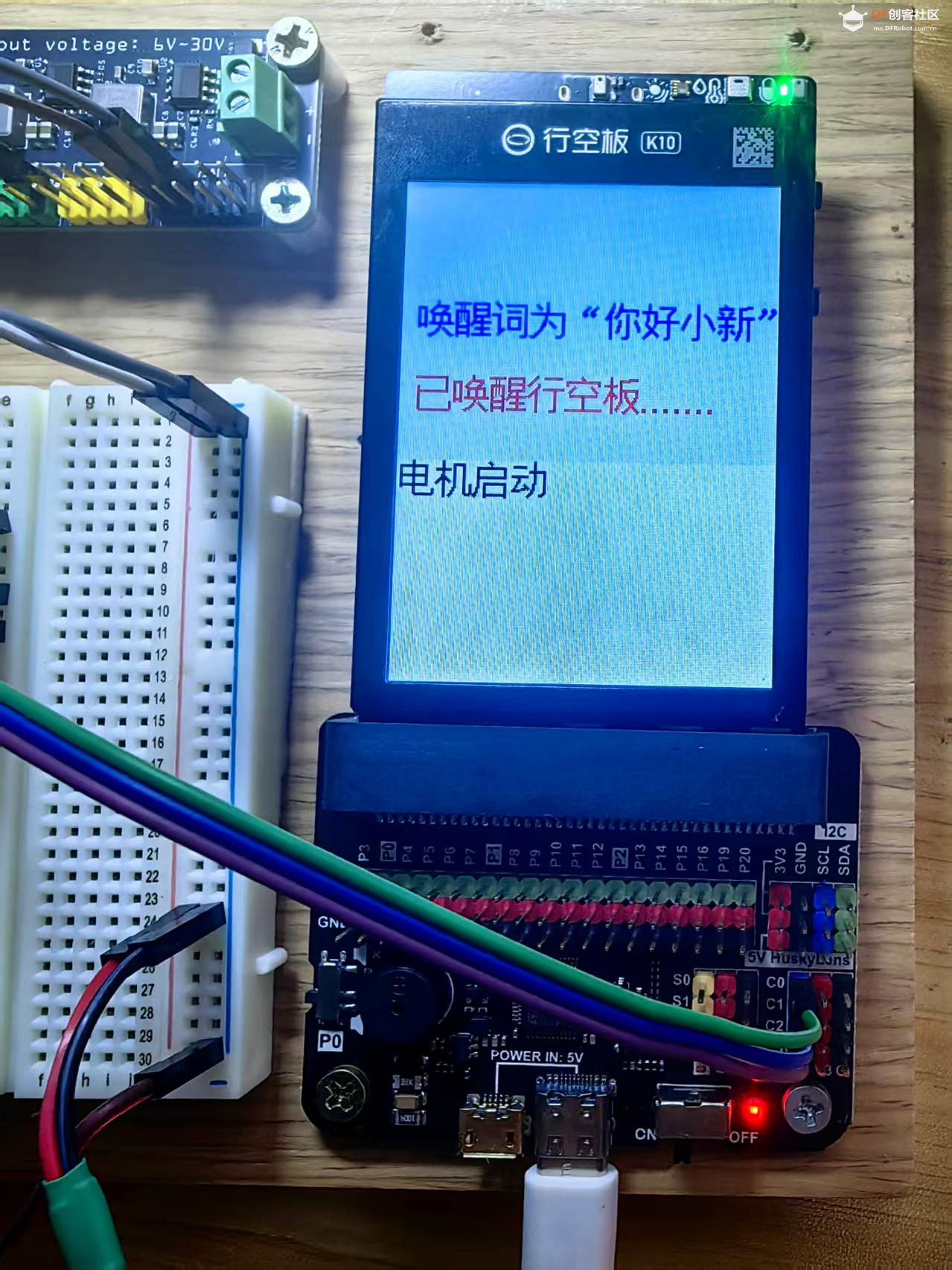

程序捕捉到唤醒信号，屏幕切换文字提示 “已唤醒行空板”；

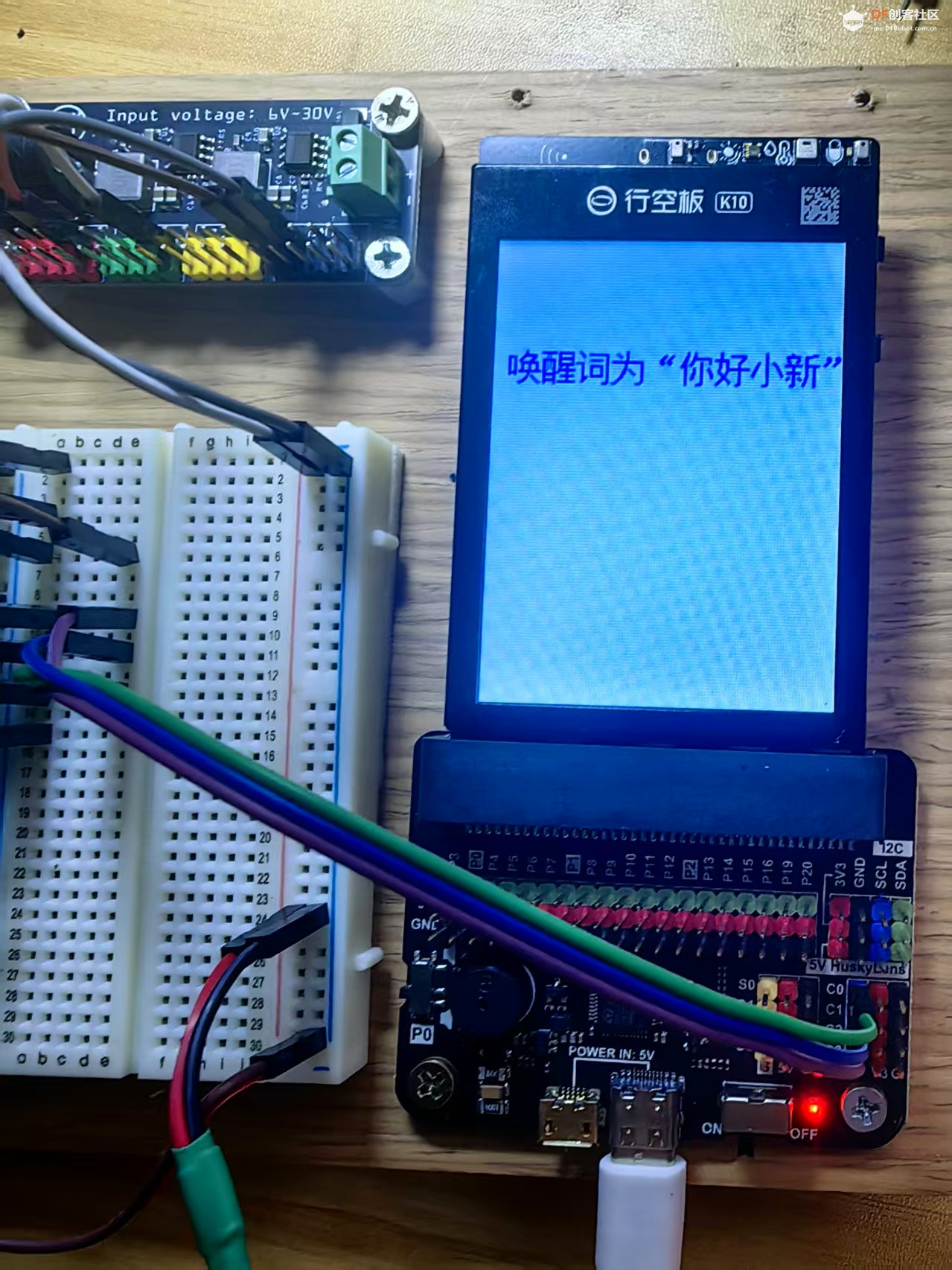

没有听到唤醒词，则一直显示唤醒词提示语句；
每秒刷新一次屏幕，并清除文字，防止画面重叠。

五、离线语音识别优缺点
优点
完全离线，不用网络、不用流量；
响应速度极快，话音刚落立刻识别；
单片机就能驱动，成本低，非常适合机器人、智能音箱、门禁、实验教具；
不受网络波动影响，设备在野外也能正常使用。
缺点
词汇数量有限，一般只能预先录入几十条唤醒词 + 控制指令；
对嘈杂环境比较敏感，噪音大会出现识别失败；
无法自由识别任意一句话，只能识别预先烧录好的词语。

六、拓展功能（可以在现有代码上升级）
多级指令识别
唤醒之后，再识别 “开灯”“关灯”“前进”“后退”，控制电机与 LED 灯；
自定义唤醒词
修改库文件，把 “你好小新” 改成 “你好行空板”；
多句话语音交互
唤醒后连续识别多条语音命令；
调节收音灵敏度，解决误唤醒或者识别不到声音的问题。

七、容易遇到的常见问题
识别不到唤醒词
调低阈值数值，靠近麦克风，降低环境噪音。
无缘无故自动唤醒（误触发）
把灵敏度数值调高，提高抗干扰能力。
程序卡死在初始化循环
语音模块接线异常，串口通信断开，导致模块始终处于未就绪状态。

知识点：直流无刷减速电机控制
一、电机基础结构与优势
1. 整体组成
分为两大核心部分：无刷电机本体 + 全金属减速箱 + 内置驱动板
无刷电机：前后双滚珠轴承，运转顺滑、噪音低、寿命长；无碳刷结构，不会产生碳粉、火花。
减速箱：五四钢精密齿轮，滚齿加工 + 热处理强化，耐磨承重，扭矩大幅提升，适合机器人关节（头、颈、手臂、行走脚）。
内置驱动板：无需额外外置驱动模块，单 DC12V 一组电源即可供电，大幅简化接线。
2. 对比有刷减速电机核心优点
寿命更长：无碳刷磨损，长期连续工作不易损坏；
电磁干扰小：无换向火花，不会干扰语音模块、单片机信号；
功率密度高、发热更低；
自带调速、正反转、刹车、两相 AB 相位反馈，功能一体化。

二、电气硬件参数（雅腾 12V 机器人无刷减速电机）
供电电压：统一 DC12V，仅需一组稳压电源供电；
调速方式：电压调速，调速控制线电压区间 0.4V~4.6V，电压越高转速越快；
控制功能：支持正反转切换、电平急停刹车；
信号反馈：AB 两相脉冲输出，相位差 90°，可简单测速、判断转向（非高精度独立编码器）；
轴承：前后双滚珠支撑，负载能力强；
减速比：多款规格，分机器人头部、颈部、手臂、行走脚专用型号。

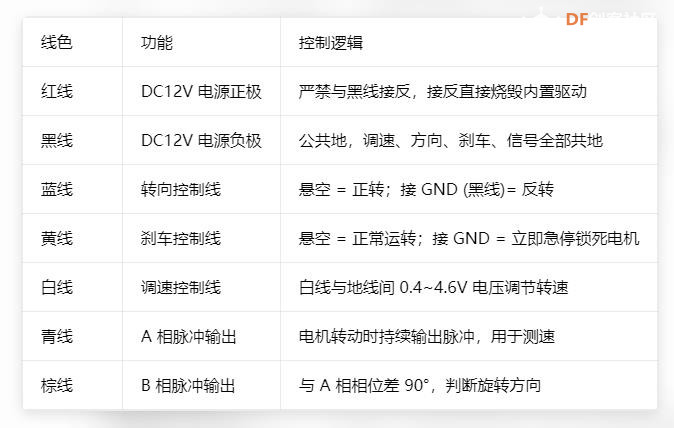

三、7 根控制线完整定义



两种基础接线方案
1、最简固定转速运转
红线接 12V+，黑线接 12V-；白线串联 10K 电阻接到黑线，电机以固定速度持续转动。
2、电位器无级调速
自备 10K 固定电阻 + 10K 电位器，分压电路给白线提供 0.4~4.6V 可变电压，手动调节转速。

四、三种控制实现方案（结合行空板 K10 ）
方案 1：IO 电平控制转向
硬件搭配：行空板 + I2C IO 扩展模块；
控制逻辑：扩展板输出高低电平接入电机蓝线（方向线）；
IO 高电平悬空等效 → 电机正转
IO 低电平接 GND → 电机反转
配套交互：ASR 离线语音识别，说出 “正转 / 反转”，单片机自动切换 IO 电平，屏幕文字 + RGB 灯同步提示状态。
特点：接线简单、程序逻辑易懂，适合教学机器人关节控制；缺点：仅切换转向，无法调速。

方案 2：PWM 电压调速 + 转向双控制（进阶方案）
行空板 PWM 输出引脚，搭配分压电路，给电机白线输出可调 0.4~4.6V 模拟电压，实现无级调速；
另一路 IO 控制蓝线切换正反转；
语音指令可拓展：加速、减速、正转、反转、停止。

方案 3：闭环测速控制（机器人精准动作）
读取青线 A、棕线 B 两相脉冲，单片机统计脉冲数量计算转速、旋转角度，实现精准定位：
机械臂旋转固定角度；
行走电机匀速前进，不会左右跑偏。

五、内置驱动核心功能说明
正反转控制
依靠方向控制线电平切换，电机绕组换相，实现平稳换向，无冲击卡顿；
电压调速
通过改变调速脚电压，驱动板调节三相输出功率，连续平滑调速，无档位顿挫；
急停刹车
刹车线拉低接地，驱动板短接电机线圈，产生阻尼力矩，瞬间锁止输出轴，机器人停止姿态稳定；
两相相位反馈
电机每转一圈输出固定脉冲，仅用于基础测速，不支持高精度角度定位。

六、供电与安全注意事项
电源要求：必须使用12V 稳压开关电源，避免电池电压波动导致转速不稳、驱动损坏；
接线红线黑线严禁反接，一旦接反内部驱动芯片瞬间击穿；
电机负载不能超过额定扭矩，长时间堵转会发热烧毁驱动；
库存电机外壳存在轻微氧化，不影响电气性能，外观要求高需谨慎选购；
减速齿轮定期补充润滑黄油，减少噪音、延长齿轮寿命。

七、典型应用场景
教育智能机器人：头部旋转、脖子俯仰、机械臂抓取、底盘行走驱动；
小型云台、摄像头转向机构；
小型自动化传送、简易物料分拣设备。

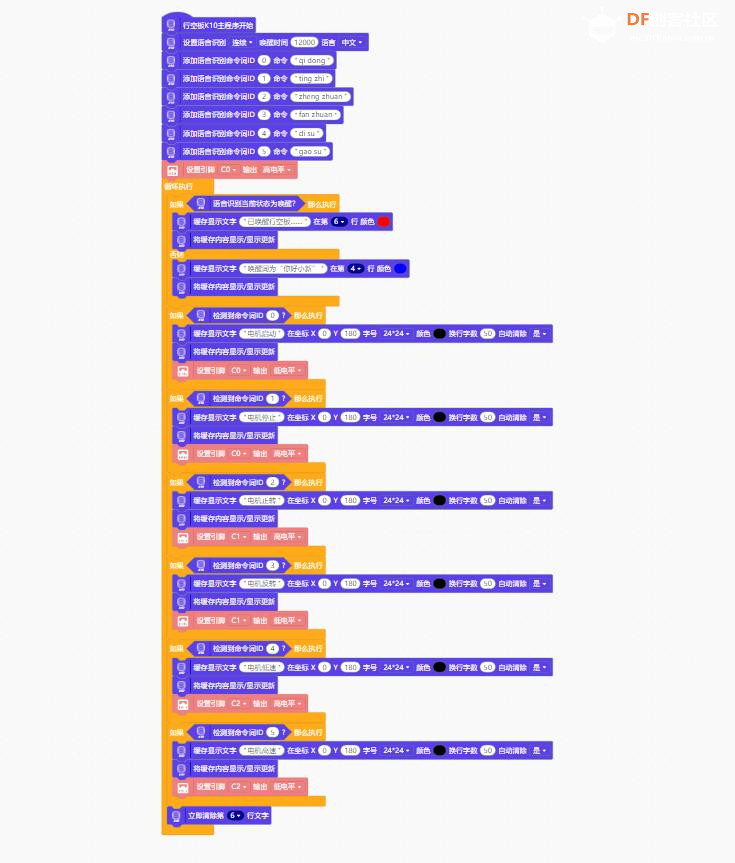

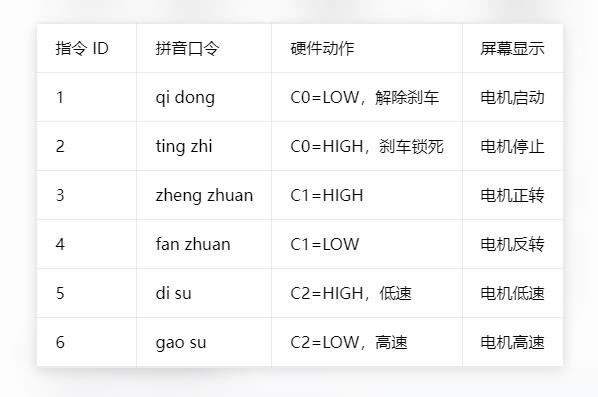

八、整体控制流程
行空板上电初始化 ASR 语音模块、I2C 扩展 IO；
麦克风持续监听唤醒词 “你好小新”；
唤醒后识别语音指令 “正转 / 反转”；
单片机控制扩展 IO 输出对应电平给到电机方向控制线；

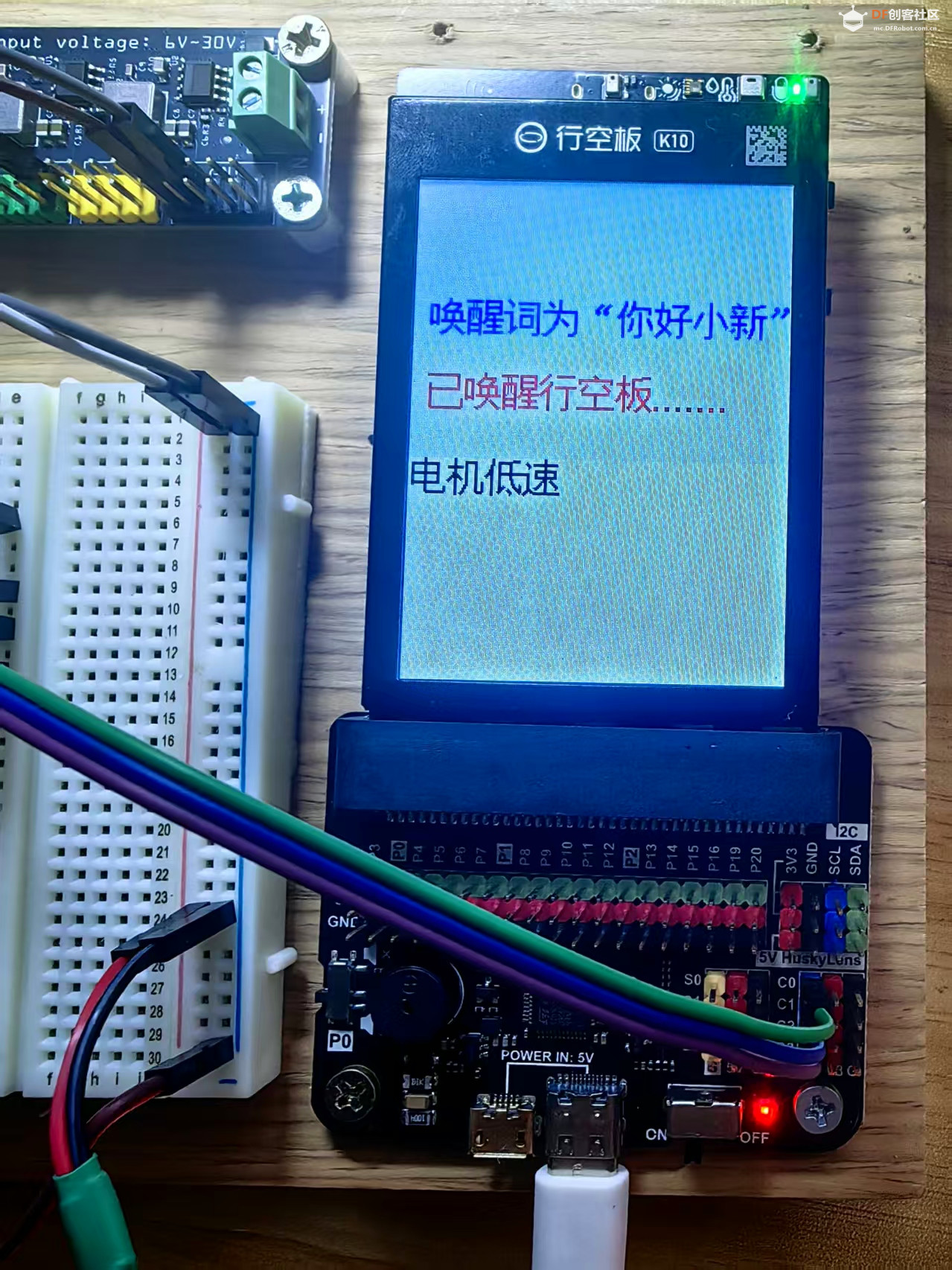

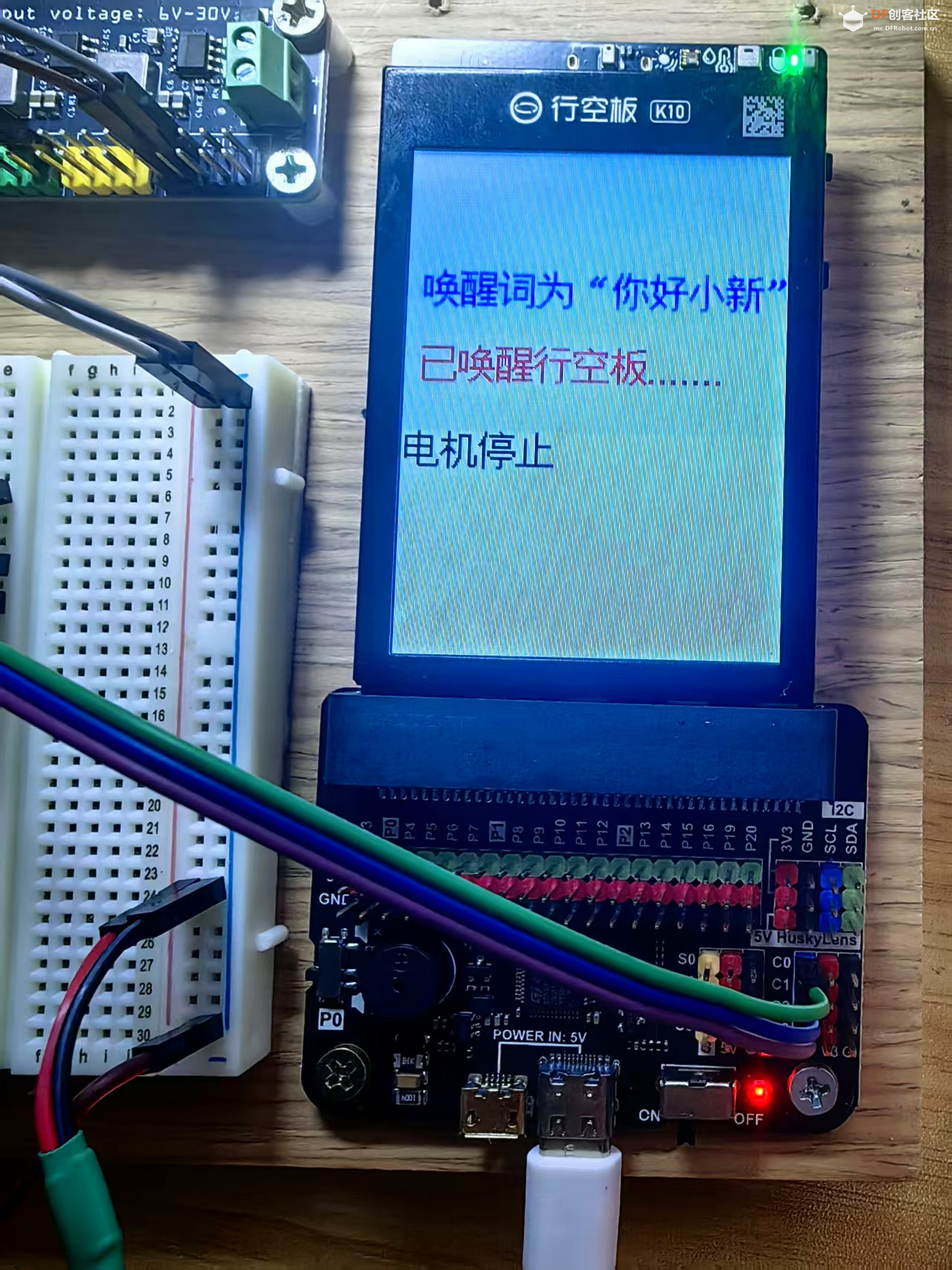

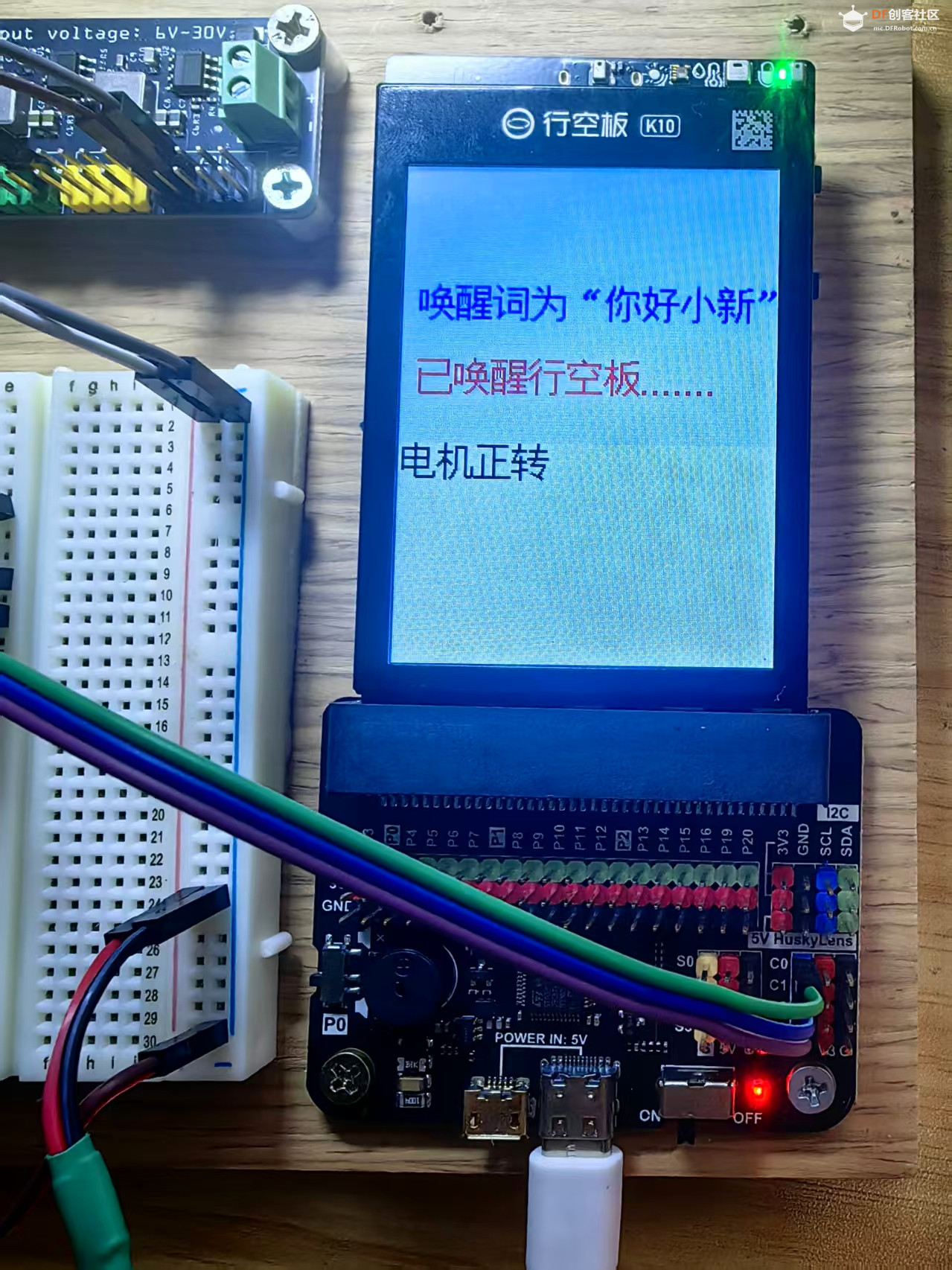

电机切换旋转方向，屏幕打印状态文字，RGB 彩灯区分正反转；
拓展升级：可增加 PWM 调速、刹车停止、脉冲测速闭环控制。
