[项目] ROS2雷达小车中篇：四层车身搭建与简易避障实现

[复制链接]

本帖最后由云天于 2026-8-6 11:42 编辑

从“能跑”到“会躲”，手搓一台带激光雷达的自主避障小车

【项目背景】

在上一篇《ROS2雷达小车开篇》中，我们完成了树莓派4B的系统安装、ROS2 Humble环境搭建，以及RPLIDAR C1雷达驱动的编译和测试。小车已经能通过键盘控制跑起来了，但距离“自主”还有一步之遥。

这一次，我们要做三件事：

解决SSH远程登录问题——终于可以无线调试了。
设计一套四层亚克力车身——把树莓派、Arduino、雷达、电池全部整合在一起。
实现简易雷达避障——直走 → 遇障碍 → 看左右 → 转空旷方向。

【SSH服务配置】
终于可以无线调试了

在上一篇中，我们尝试SSH登录时遇到了 Permission denied (publickey) 的问题，始终无法用密码登录。折腾了好久，终于找到了根源。

问题现象

ssh ubuntu@ubuntu.local
ubuntu@ubuntu.local: Permission denied (publickey)
复制代码

问题根源

Ubuntu Server默认通过PAM（可插拔认证模块）来验证密码，而PAM在SSH中走的是 KbdInteractiveAuthentication（键盘交互认证）通道。即使 PasswordAuthentication 设为 yes，如果 KbdInteractiveAuthentication 是 no，系统根本不会走到密码验证那一步。

解决方案

在树莓派本地终端执行：

sudo nano /etc/ssh/sshd_config
复制代码

找到并修改以下两行（确保值为 yes，且行首没有 #）：

PasswordAuthentication yes
KbdInteractiveAuthentication yes   # ← 就是它！改成yes就能用密码登录了
复制代码

保存退出（Ctrl+O，回车，Ctrl+X），重启SSH服务：

sudo systemctl restart ssh
复制代码

现在在电脑上就可以愉快地无线连接了：

ssh ubuntu@ubuntu.local
复制代码

经验总结：如果SSH连不上，除了检查 PasswordAuthentication，一定要看看 KbdInteractiveAuthentication。这两个要同时为 yes 才能用密码登录。

【车身结构设计】

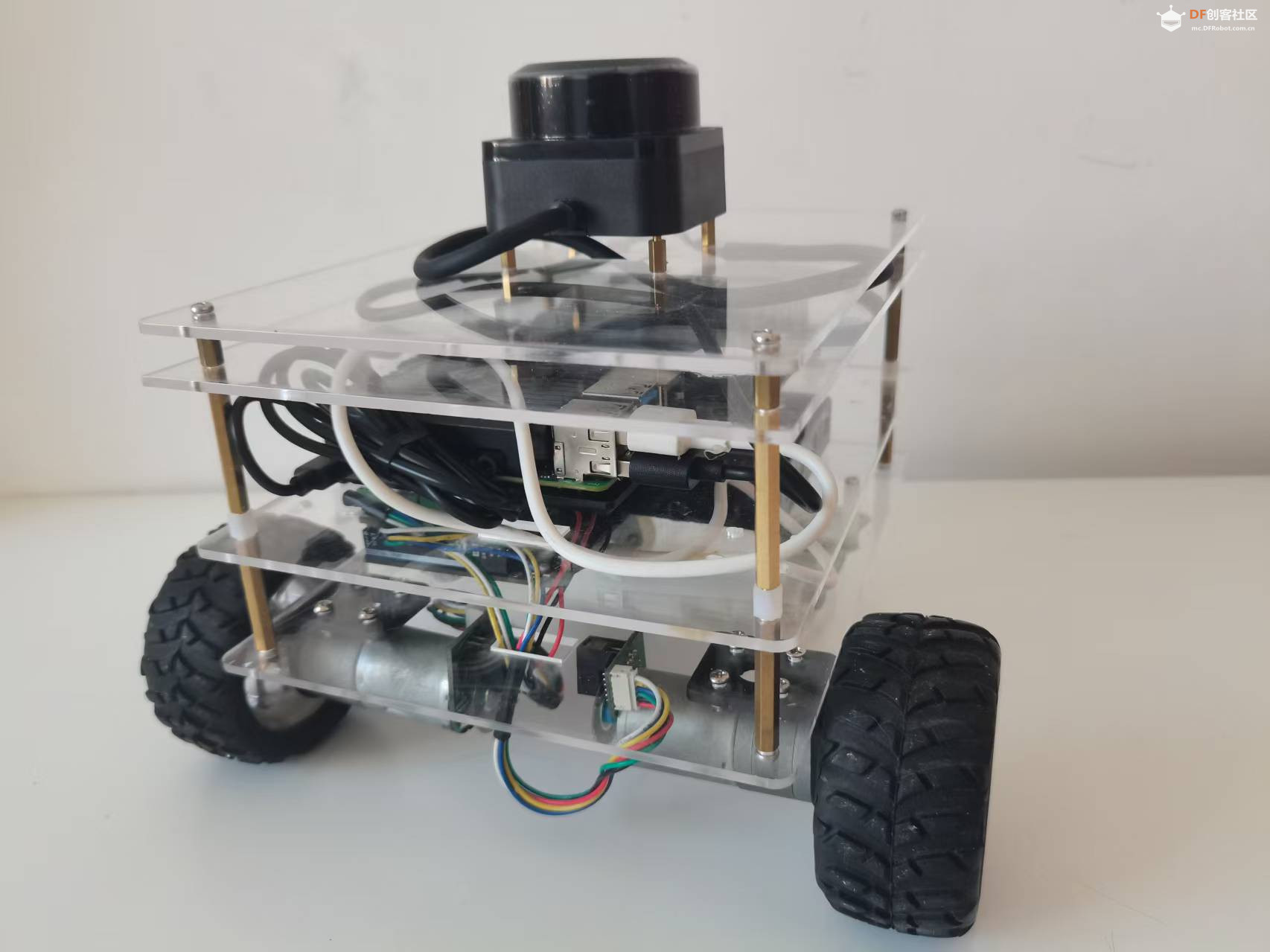

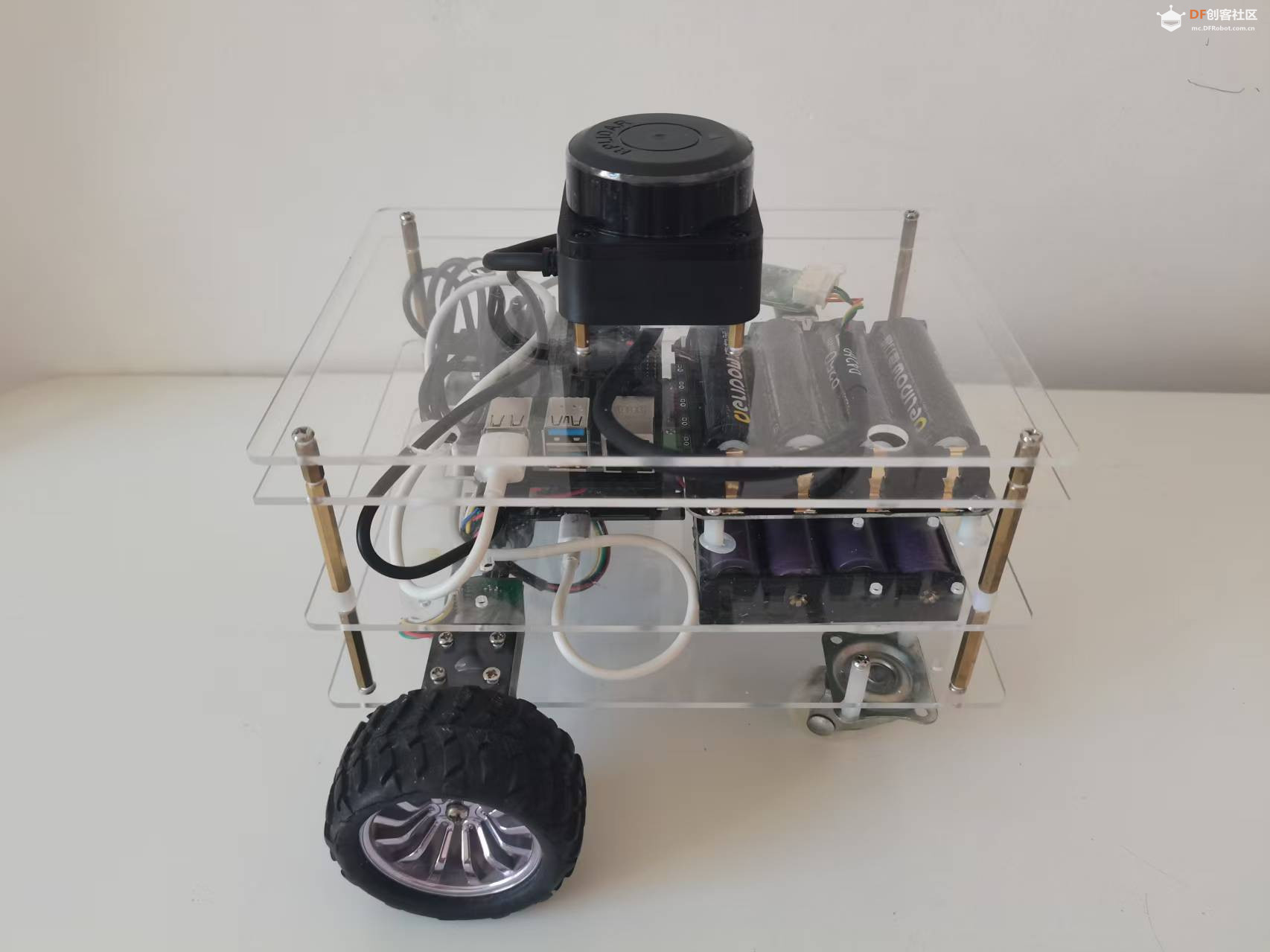

四层亚克力“三明治”

为了让整车布局清晰、便于调试和穿线，我设计了一个四层亚克力车身结构，用激光切割机加工，层与层之间用铜柱支撑。

硬件清单

层级	硬件	说明

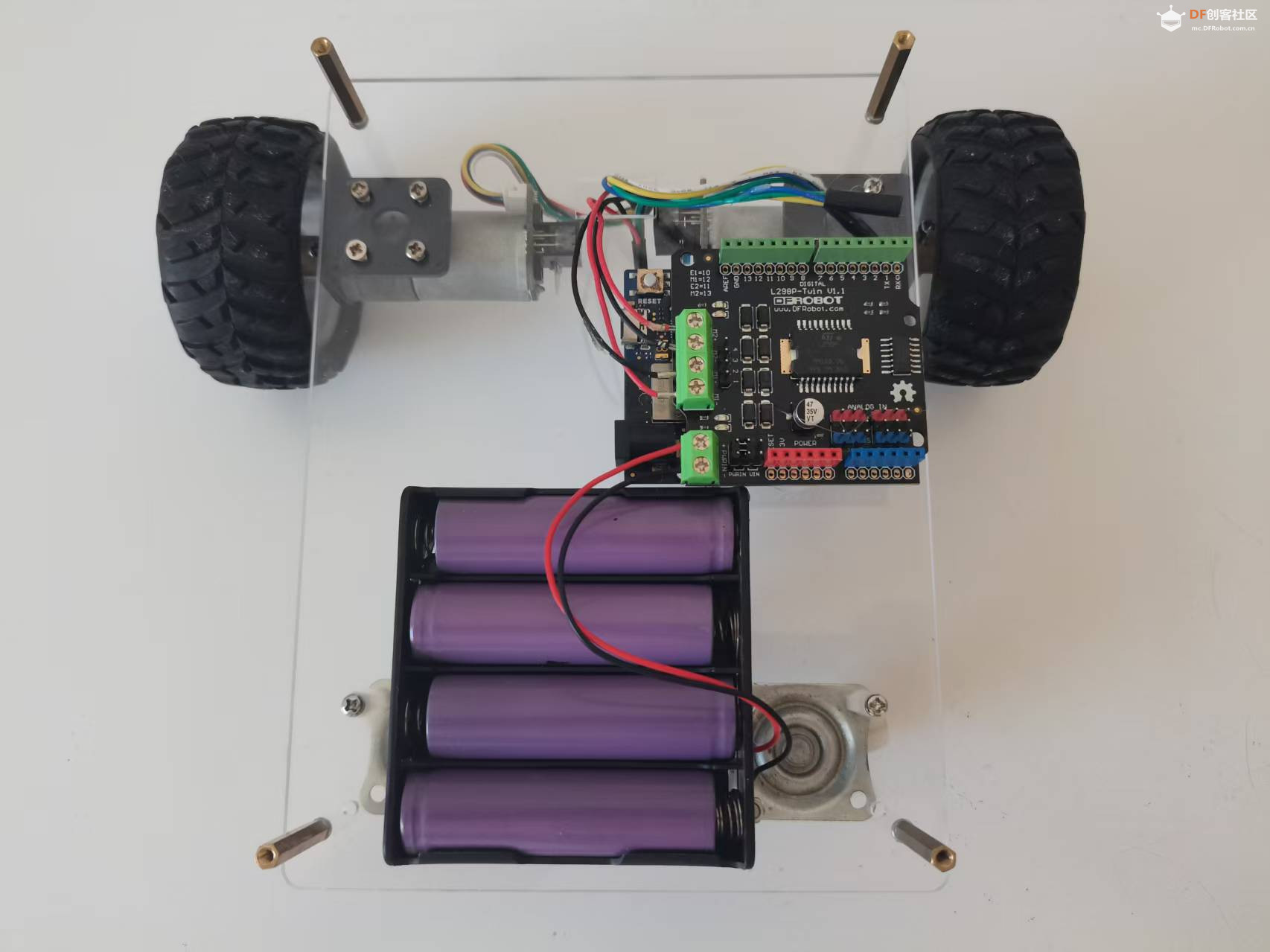

第一层（底层）	Arduino Uno R4 + L298P Motor Shield	电机驱动，接收树莓派串口指令
	4节18250锂电池（通过PWRIN供电）	为电机提供独立电源
	两个驱动轮（后轮）+ 一个万向轮（前轮）	差速转向

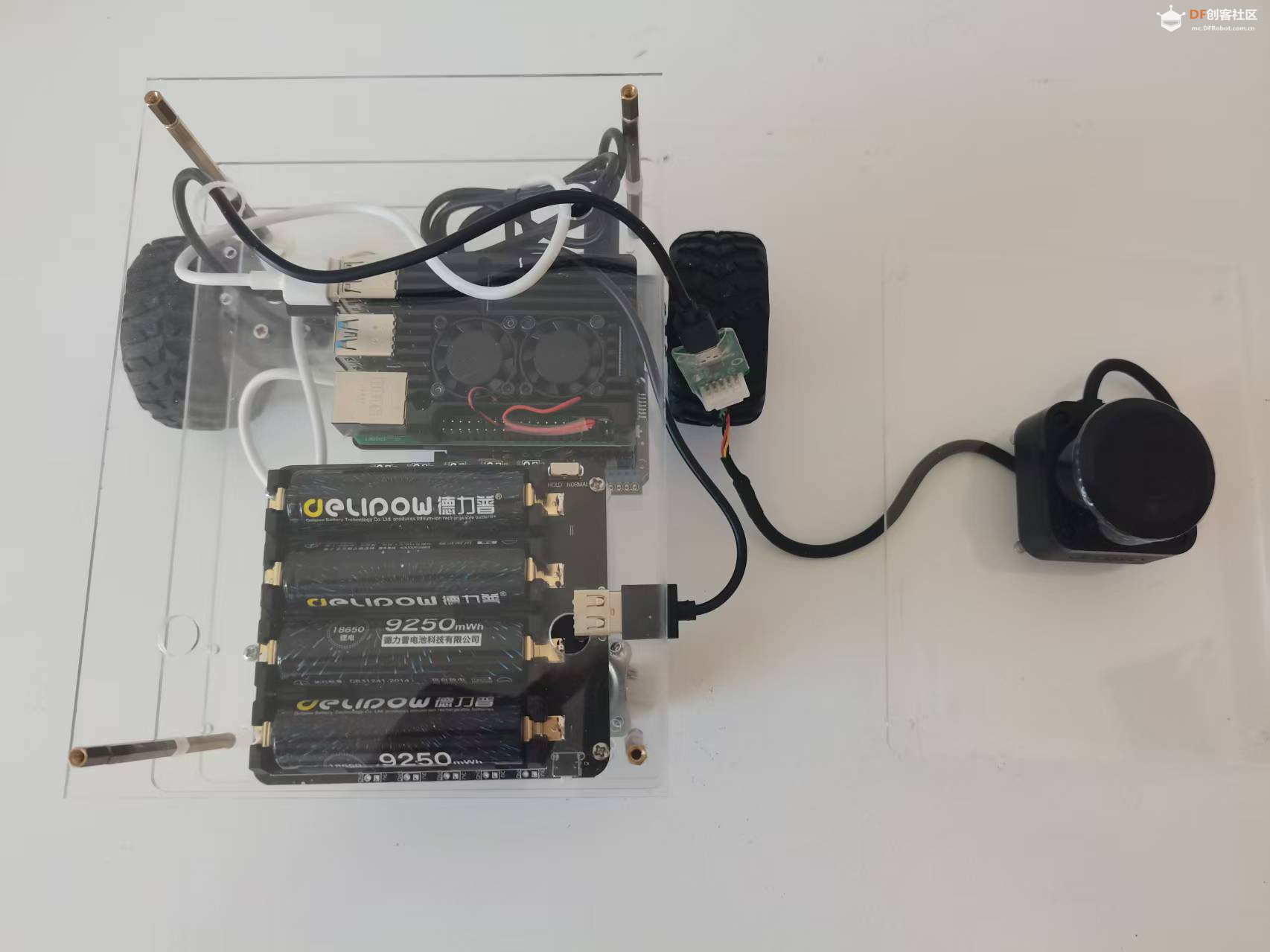

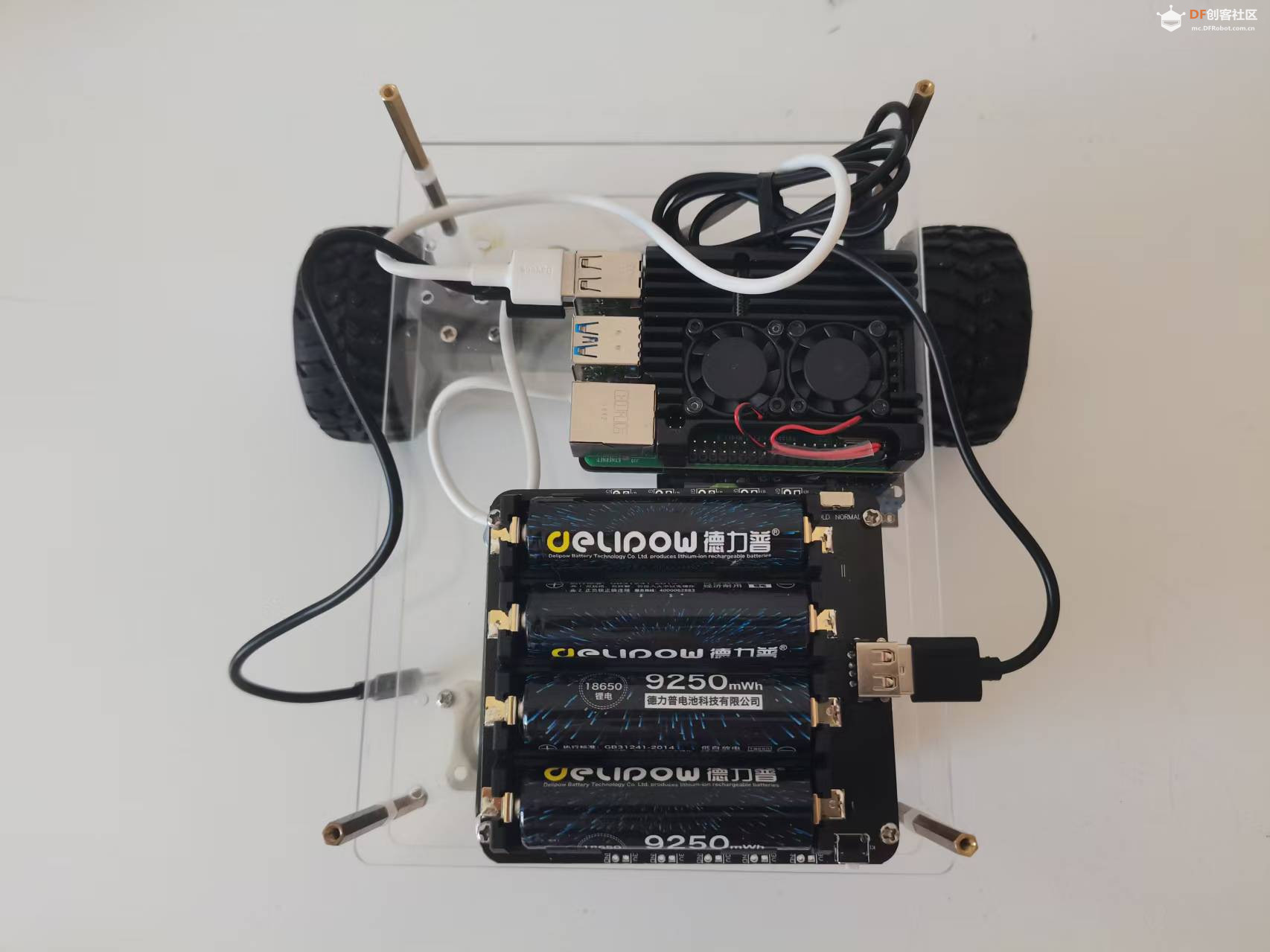

第二层（中层）	树莓派4B	ROS2主控
	4路18650电池座（独立供电）	为树莓派供电

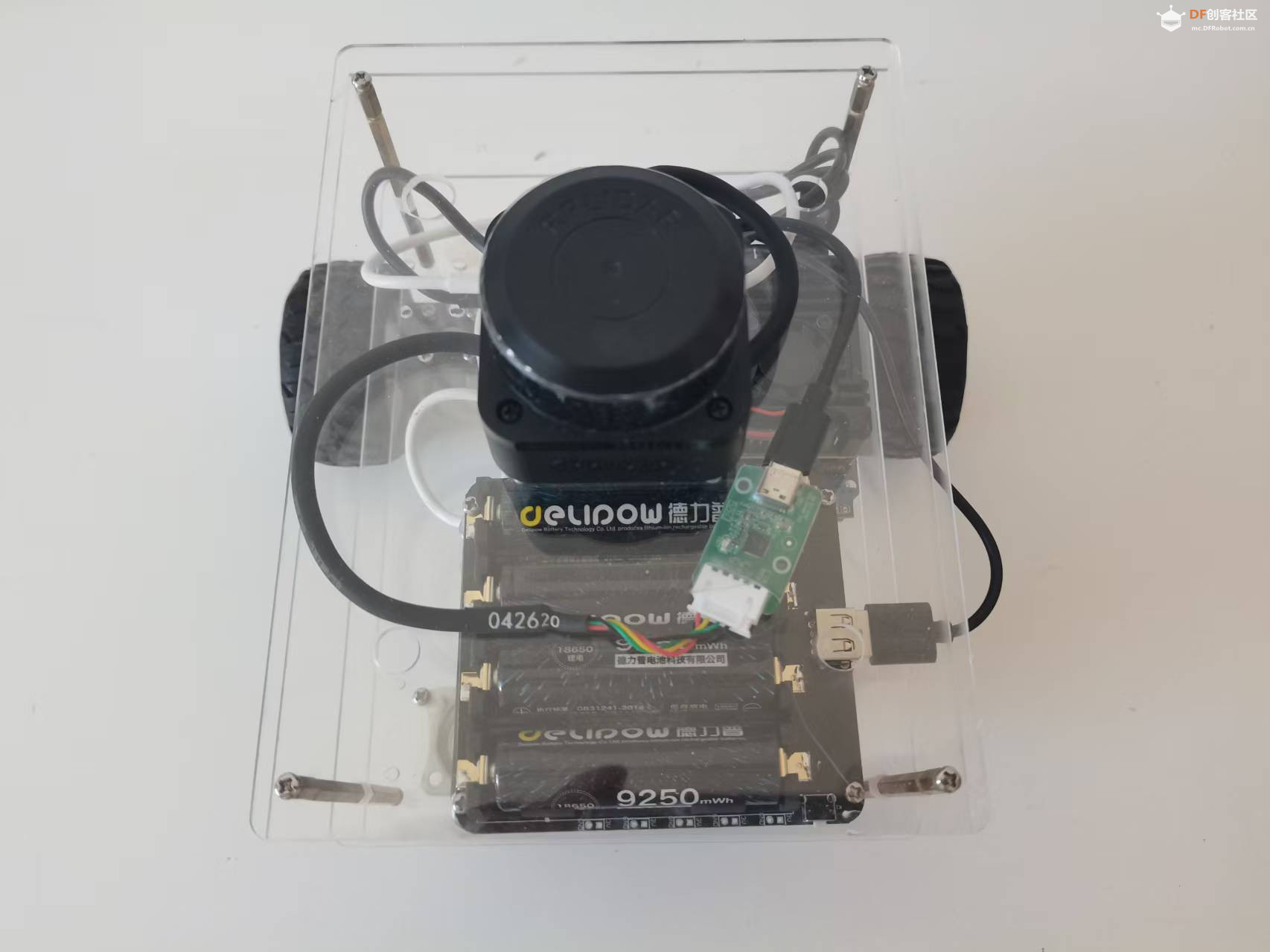

第三层（过渡层）	RPLIDAR C1 USB转接板	用小铜柱支撑，层高低，避免裸露
第四层（顶层）	RPLIDAR C1激光雷达	360°扫描，安装在最高处

设计要点

Arduino通过USB线连接到树莓派的USB口，传输串口指令。
每层亚克力板上预留穿线孔，便于电源线、USB线、雷达线缆上下贯通。
铜柱高度：底层与第二层之间用30mm，第二层与第三层之间用40cm，第三层与第四层之间用15mm小铜柱。
整体尺寸约250mm × 200mm × 180mm（长×宽×高），紧凑且稳固。

小贴士：亚克力板切割前，先用纸板打样确认孔位。铜柱螺柱规格统一选用M3，便于采购和安装。

【软件架构】
树莓派 + Arduino 双控方案

整车采用树莓派（决策层）+ Arduino（执行层）的经典架构：

树莓派：运行ROS2节点，订阅 /cmd_vel 速度指令（来自键盘控制或自主避障节点），通过串口将左右轮PWM值发送给Arduino。
Arduino：接收串口指令，驱动L298P Motor Shield，控制两个直流电机的转速和方向。

串口通信格式：

M left_pwm right_pwm\n
复制代码

left_pwm 和 right_pwm 取值范围：-255 ~ 255，正负表示方向，绝对值表示速度。

【Arduino Uno R4 代码】

Arduino负责接收串口指令并驱动L298P电机驱动板。L298P Shield的默认引脚为：电机A方向D12、PWM D10；电机B方向D13、PWM D11。

// motor_control.ino - Arduino Uno R4 + L298P Motor Shield
// 接收格式: "M left_pwm right_pwm\n"，PWM 范围 -255 ~ 255

// L298P Shield 默认引脚
#define DIR_A 12
#define PWM_A  10
#define DIR_B 13
#define PWM_B 11

// 串口缓冲区
const byte NUM_CHARS = 32;
char receivedChars[NUM_CHARS];
boolean newData = false;

void setup() {
  pinMode(DIR_A, OUTPUT);
  pinMode(PWM_A, OUTPUT);
  pinMode(DIR_B, OUTPUT);
  pinMode(PWM_B, OUTPUT);

  analogWrite(PWM_A, 0);
  analogWrite(PWM_B, 0);

  Serial.begin(115200);
  Serial.println("Motor controller ready");
}

void loop() {
  recvWithStartEndMarkers();
  if (newData) {
    parseCommand(receivedChars);
    newData = false;
  }
}

void recvWithStartEndMarkers() {
  static boolean recvInProgress = false;
  static byte ndx = 0;
  char startMarker = 'M';
  char endMarker = '\n';
  char rc;

  while (Serial.available() > 0 && newData == false) {
    rc = Serial.read();

    if (recvInProgress == true) {
      if (rc != endMarker) {
        receivedChars[ndx] = rc;
        ndx++;
        if (ndx >= NUM_CHARS) ndx = NUM_CHARS - 1;
      } else {
        receivedChars[ndx] = '\0';
        recvInProgress = false;
        ndx = 0;
        newData = true;
      }
    } else if (rc == startMarker) {
      recvInProgress = true;
    }
  }
}

void parseCommand(char* data) {
  int left, right;
  if (sscanf(data, "%d %d", &left, &right) == 2) {
    setMotor(PWM_A, DIR_A, left);
    setMotor(PWM_B, DIR_B, right);
  }
}

void setMotor(int pwmPin, int dirPin, int speed) {
  if (speed >= 0) {
    digitalWrite(dirPin, HIGH);
    analogWrite(pwmPin, speed);
  } else {
    digitalWrite(dirPin, LOW);
    analogWrite(pwmPin, -speed);
  }
}
复制代码

【树莓派 ROS2 节点代码】
1. 电机控制器节点（motor_controller.py）

订阅 /cmd_vel，将速度指令转换为左右轮PWM值，通过串口发送给Arduino。

#!/usr/bin/env python3

import rclpy

from rclpy.node import Node

from geometry_msgs.msg import Twist

import serial

import time

class MotorController(Node):

def __init__(self):

super().__init__('motor_controller')

# 参数配置

self.declare_parameter('serial_port', '/dev/ttyACM0')

self.declare_parameter('baud_rate', 115200)

self.declare_parameter('wheel_base', 0.26) # 轮距（米）

self.declare_parameter('wheel_radius', 0.033) # 轮子半径（米）

self.declare_parameter('max_speed', 0.5) # 最大线速度

self.serial_port = self.get_parameter('serial_port').value

self.baud_rate = self.get_parameter('baud_rate').value

self.wheel_base = self.get_parameter('wheel_base').value

self.wheel_radius = self.get_parameter('wheel_radius').value

self.max_speed = self.get_parameter('max_speed').value

# 初始化串口

try:

self.ser = serial.Serial(self.serial_port, self.baud_rate, timeout=0.1)

self.get_logger().info(f'Serial port {self.serial_port} opened successfully')

time.sleep(2)

except Exception as e:

self.get_logger().error(f'Failed to open serial port: {e}')

return

# 订阅 /cmd_vel

self.subscription = self.create_subscription(

Twist,

'/cmd_vel',

self.cmd_vel_callback,

10

)

self.get_logger().info('Motor controller node started')

def cmd_vel_callback(self, msg):

vx = msg.linear.x

vz = msg.angular.z

vx = max(-self.max_speed, min(self.max_speed, vx))

vz = max(-2.0, min(2.0, vz))

# 差速运动学计算

left_velocity = (vx - vz * self.wheel_base / 2.0) / self.wheel_radius

right_velocity = (vx + vz * self.wheel_base / 2.0) / self.wheel_radius

max_rad_speed = self.max_speed / self.wheel_radius

left_pwm = int((left_velocity / max_rad_speed) * 255)

right_pwm = int((right_velocity / max_rad_speed) * 255)

left_pwm = max(-255, min(255, left_pwm))

right_pwm = max(-255, min(255, right_pwm))

# 最小PWM阈值（防止电机不转，尤其是转向时）

MIN_PWM = 80

if left_pwm != 0 and abs(left_pwm) < MIN_PWM:

left_pwm = MIN_PWM if left_pwm > 0 else -MIN_PWM

if right_pwm != 0 and abs(right_pwm) < MIN_PWM:

right_pwm = MIN_PWM if right_pwm > 0 else -MIN_PWM

self.send_motor_command(left_pwm, right_pwm)

self.get_logger().debug(f'vx={vx:.2f}, vz={vz:.2f} -> L={left_pwm}, R={right_pwm}')

def send_motor_command(self, left_pwm, right_pwm):

try:

cmd = f'M {left_pwm} {right_pwm}\n'

self.ser.write(cmd.encode())

except Exception as e:

self.get_logger().error(f'Serial send error: {e}')

def destroy_node(self):

try:

self.send_motor_command(0, 0)

self.ser.close()

except:

pass

super().destroy_node()

def main(args=None):

rclpy.init(args=args)

node = MotorController()

try:

rclpy.spin(node)

except KeyboardInterrupt:

pass

finally:

node.destroy_node()

rclpy.shutdown()

if __name__ == '__main__':

main()

6.2 自主避障节点（explorer.py）

订阅雷达 /scan 话题，实现“直走 → 遇障 → 看左右 → 转向”的简易避障逻辑。

#!/usr/bin/env python3

import rclpy

from rclpy.node import Node

from sensor_msgs.msg import LaserScan

from geometry_msgs.msg import Twist

import math

class WallFollower(Node):

def __init__(self):

super().__init__('wall_follower')

self.declare_parameter('forward_speed', 0.2)

self.declare_parameter('rotate_speed', 1.0) # 提高转向速度

self.declare_parameter('danger_distance', 0.5)

self.declare_parameter('scan_angle', 30)

self.forward_speed = self.get_parameter('forward_speed').value

self.rotate_speed = self.get_parameter('rotate_speed').value

self.danger_distance = self.get_parameter('danger_distance').value

self.scan_angle = self.get_parameter('scan_angle').value

self.state = 'FORWARD'

self.turn_direction = 0

self.turn_start_time = 0

self.turn_duration = 2.1 # 120度 @ 1.0 rad/s

self.scan_sub = self.create_subscription(LaserScan, '/scan', self.scan_callback, 10)

self.cmd_pub = self.create_publisher(Twist, '/cmd_vel', 10)

self.get_logger().info('Wall follower node started')

def scan_callback(self, msg):

if self.state == 'FORWARD':

self.do_forward_behavior(msg)

elif self.state == 'TURNING':

self.do_turning_behavior()

def do_forward_behavior(self, msg):

front_min = self.get_min_distance_in_angle(msg, -30, 30)

if front_min > self.danger_distance:

self.move_forward()

return

self.stop()

left_dist = self.get_min_distance_in_angle(msg, 30, 90)

right_dist = self.get_min_distance_in_angle(msg, -90, -30)

self.get_logger().info(f'Front: {front_min:.2f}m, Left: {left_dist:.2f}m, Right: {right_dist:.2f}m')

if left_dist > right_dist:

self.turn_direction = 1

self.get_logger().info('Turning LEFT')

else:

self.turn_direction = -1

self.get_logger().info('Turning RIGHT')

self.turn_duration = 2.1 / self.rotate_speed # 120度

self.turn_start_time = self.get_clock().now().seconds_nanoseconds()[0]

self.state = 'TURNING'

def do_turning_behavior(self):

elapsed = self.get_clock().now().seconds_nanoseconds()[0] - self.turn_start_time

if elapsed < self.turn_duration:

twist = Twist()

twist.angular.z = self.turn_direction * self.rotate_speed

self.cmd_pub.publish(twist)

else:

self.state = 'FORWARD'

self.stop()

def get_min_distance_in_angle(self, scan, start_deg, end_deg):

start_rad = math.radians(start_deg)

end_rad = math.radians(end_deg)

angle_min = scan.angle_min

angle_increment = scan.angle_increment

min_dist = float('inf')

for i, range_val in enumerate(scan.ranges):

if range_val < 0.01:

continue

angle = angle_min + i * angle_increment

if start_rad <= end_rad:

if start_rad <= angle <= end_rad:

if range_val < min_dist:

min_dist = range_val

else:

if angle >= start_rad or angle <= end_rad:

if range_val < min_dist:

min_dist = range_val

return min_dist if min_dist != float('inf') else 10.0

def move_forward(self):

twist = Twist()

twist.linear.x = self.forward_speed

self.cmd_pub.publish(twist)

def stop(self):

self.cmd_pub.publish(Twist())

def main(args=None):

rclpy.init(args=args)

node = WallFollower()

rclpy.spin(node)

node.destroy_node()

rclpy.shutdown()

if __name__ == '__main__':

main()

【三个终端：启动命令】

项目运行时，需要同时开启三个终端（通过SSH连接树莓派后，在电脑上开三个终端窗口即可）。

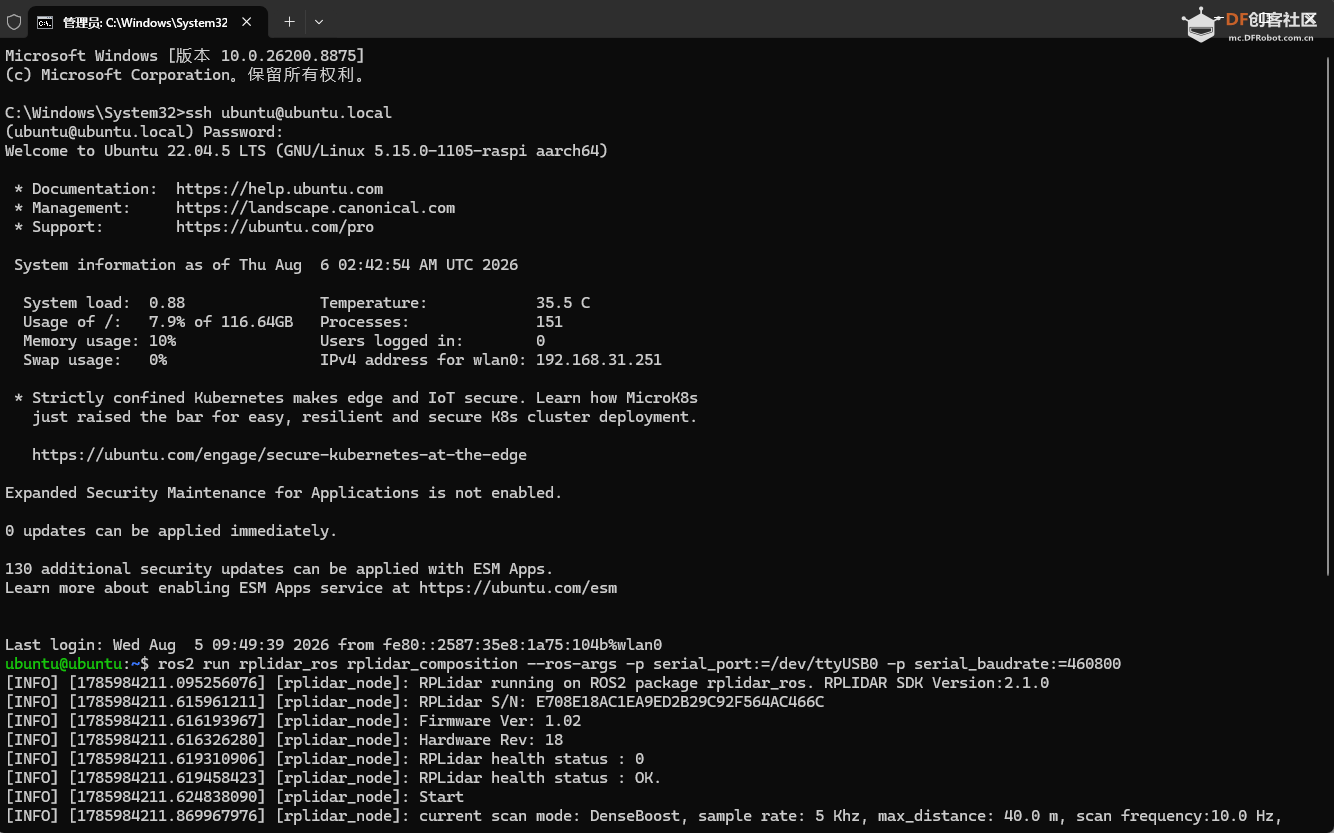

终端1：启动雷达驱动

ros2 run rplidar_ros rplidar_composition --ros-args -p serial_port:=/dev/ttyUSB0 -p serial_baudrate:=460800
复制代码

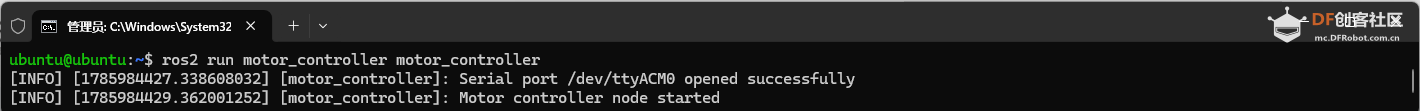

终端2：启动电机控制器

ros2 run motor_controller motor_controller
复制代码

终端3：启动自主避障节点

ros2 run motor_controller explorer
复制代码

如果想让小车跑得快一点或慢一点，可以在启动时调整参数：

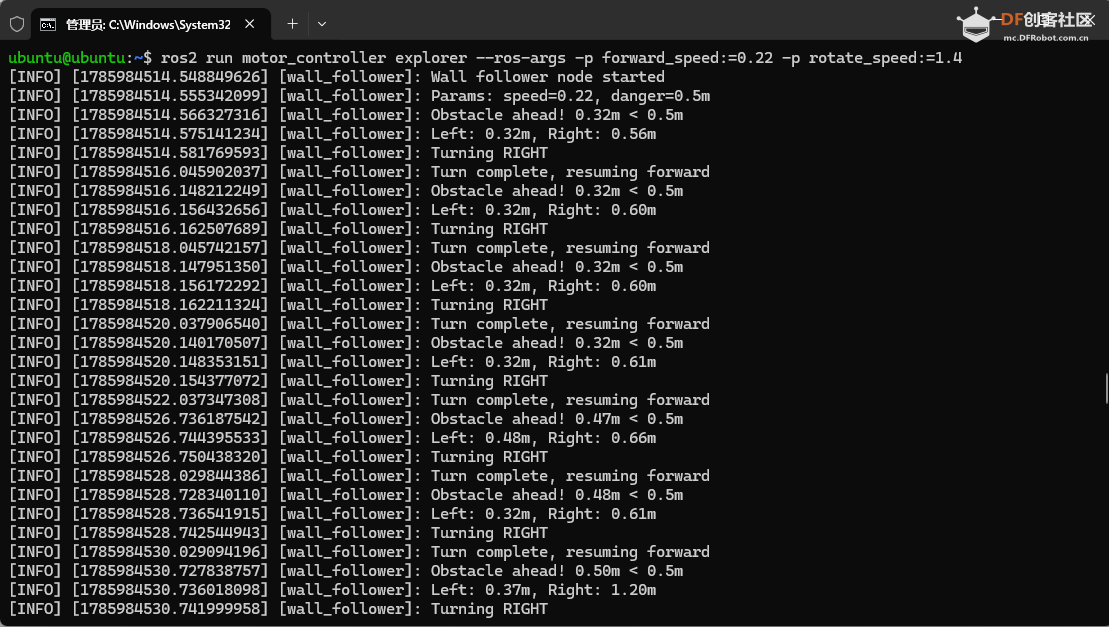

ros2 run motor_controller explorer --ros-args -p forward_speed:=0.22 -p rotate_speed:=1.4
复制代码

【调试中的真实问题与解决问题】
问题1：SSH连不上

现象：Permission denied (publickey)
原因：KbdInteractiveAuthentication 为 no，PAM认证通道被关闭
解决：改为 yes 后重启SSH服务

问题2：键盘控制正常，但自主避障时转向无力

现象：转向时电机发出蜂鸣声但不转
原因：自主节点的 rotate_speed 默认只有0.5，计算出的PWM值仅±33，不足以克服地面摩擦力
解决：将 rotate_speed 提高到 1.0 ~ 1.2，并在电机控制器中设置 MIN_PWM = 80

问题3：小车一直向左转（死循环）

现象：每次遇到障碍都判断左侧更空，无限左转
原因：雷达安装方向与代码角度定义不匹配
解决：检查雷达0度方向是否正对车头，或在代码中交换左右距离计算

【效果展示】

经过调试，小车目前能够：

在空旷区域直线前进，速度稳定。
遇到前方障碍物（距离 < 0.5m）时停车，扫描左右。
选择较空旷的方向转向（约120°），然后继续前进。
在客厅环境中持续运行，不会卡死在墙角或桌腿旁。

【物料清单】

物料	规格	数量
树莓派4B	4GB	1
Arduino Uno R4	—	1
L298P Motor Shield	Arduino兼容	1
RPLIDAR C1	12m TOF雷达	1
亚克力板	3mm厚，激光切割	4层
M3铜柱	30mm / 15mm	若干
18250锂电池	3.7V	4节
18650锂电池	3.7V	4节
直流电机（带编码器）	—	2
万向轮	—	1
USB转接板	RPLIDAR C1配套	1
