给小智AI装上“麦克纳姆轮”：双掌控板语音全向移动

       让小智AI不仅能听会说，还能驾驶麦克纳姆轮小车实现全向移动——前进、后退、横移、斜移、原地旋转，一切尽在语音指挥之中。

【项目缘起】
       小智AI是一款开源的端侧语音助手项目，基于ESP32实现，支持唤醒词、语音识别、大模型对话等功能。而掌控板作为国内创客教育常用的主控板，集成了OLED屏幕、按键、I2C接口等资源，性价比极高。之前我在DF创客社区看到了不少关于麦克纳姆轮小车的项目[color=var(--dsw-alias-label-secondary)]-，也有将小智AI移植到掌控板的尝试。但它们大多采用遥控器或手机APP控制，还没有人把小智AI的语音能力与麦克纳姆轮的全向移动特性结合起来。

       于是，我萌生了一个想法：用两块掌控板——一块跑小智AI固件作为“大脑”，一块跑MCP服务作为“手脚”——打造一辆可以通过自然语言语音控制的麦克纳姆轮全向移动小车。

       经过一段时间的折腾，我成功实现了这个想法。本文将分享完整的制作过程，希望能给同样想折腾的朋友一些启发。

【准备工作】
       硬件清单

硬件	数量	说明
掌控板 2.0	2块	一块跑小智AI，一块跑MCP服务
行空板K10 IO扩展板	1块	连接掌控板与电机驱动模块
L298N直流电机驱动模块 DF-MD V1.3	2块	驱动四个直流电机
麦克纳姆轮（含直流电机）	4个	左前、左后、右前、右后
I2S数字麦克风	1个	语音输入
I2S数字扬声器	1个	语音输出
7.4V锂电池	1块	为电机和驱动模块供电
杜邦线、螺丝等	若干	连接与固定

       软件环境

• 小智AI端：ESP-IDF v5.x + 小智AI开源代码（从 GitHub 克隆）
• MCP服务端：Arduino IDE 2.x + ESP32开发板包
• 依赖库：xiaozhi-mcp、WebSockets、ArduinoJson

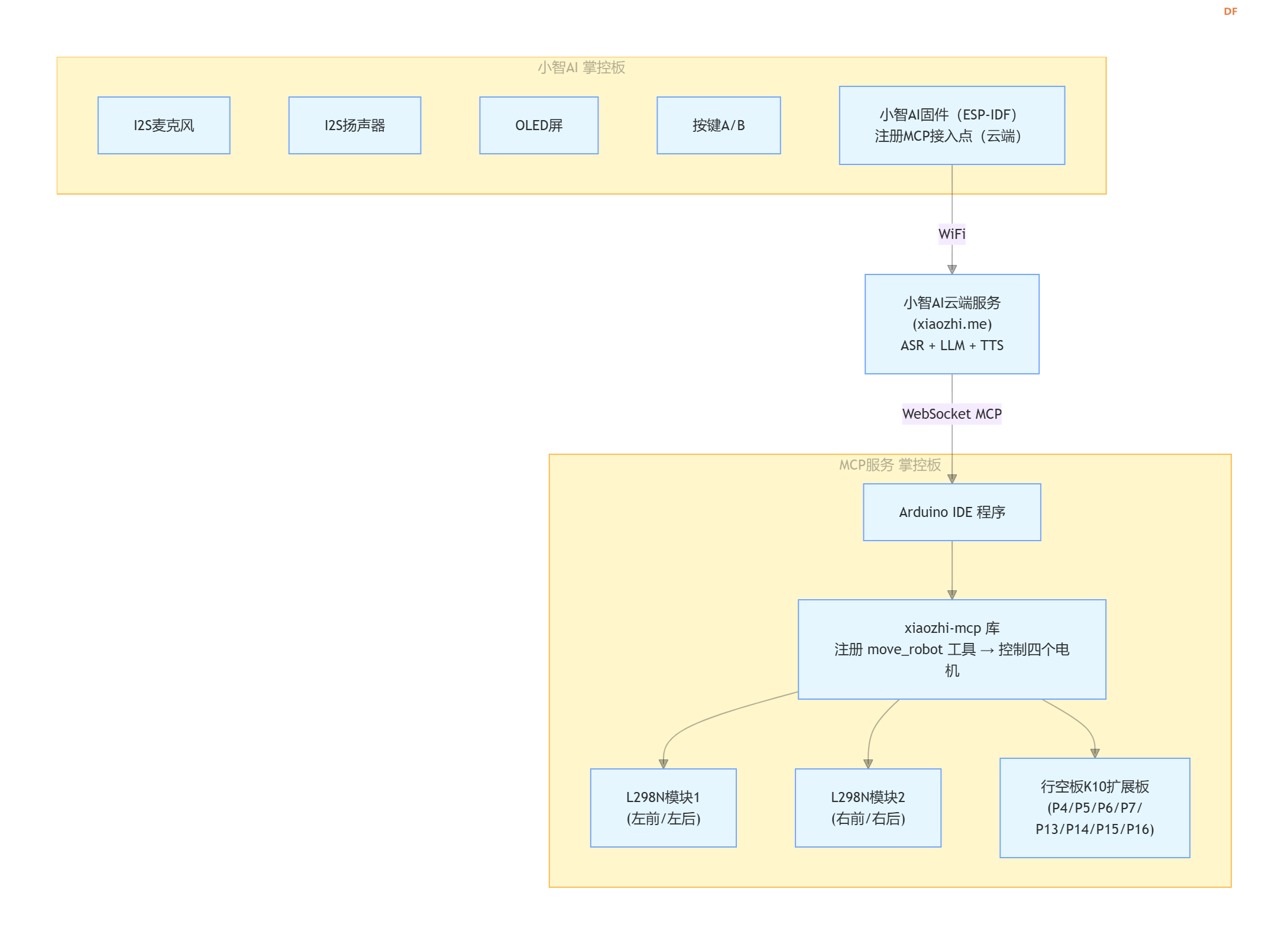

       系统架构

       整个系统采用双掌控板分工协作的架构：

       工作流程：

• 用户对小智AI说“前进3秒”
• 小智AI通过ASR识别语音，LLM理解意图
• 小智AI调用云端MCP接入点，通过WebSocket向MCP服务掌控板发送move_robot工具调用
• MCP服务掌控板解析指令，驱动四个电机按麦轮运动学模型运转
• 3秒后自动停止



【一、小智AI掌控板：让掌控板“能听会说”】
       1.1 硬件连接

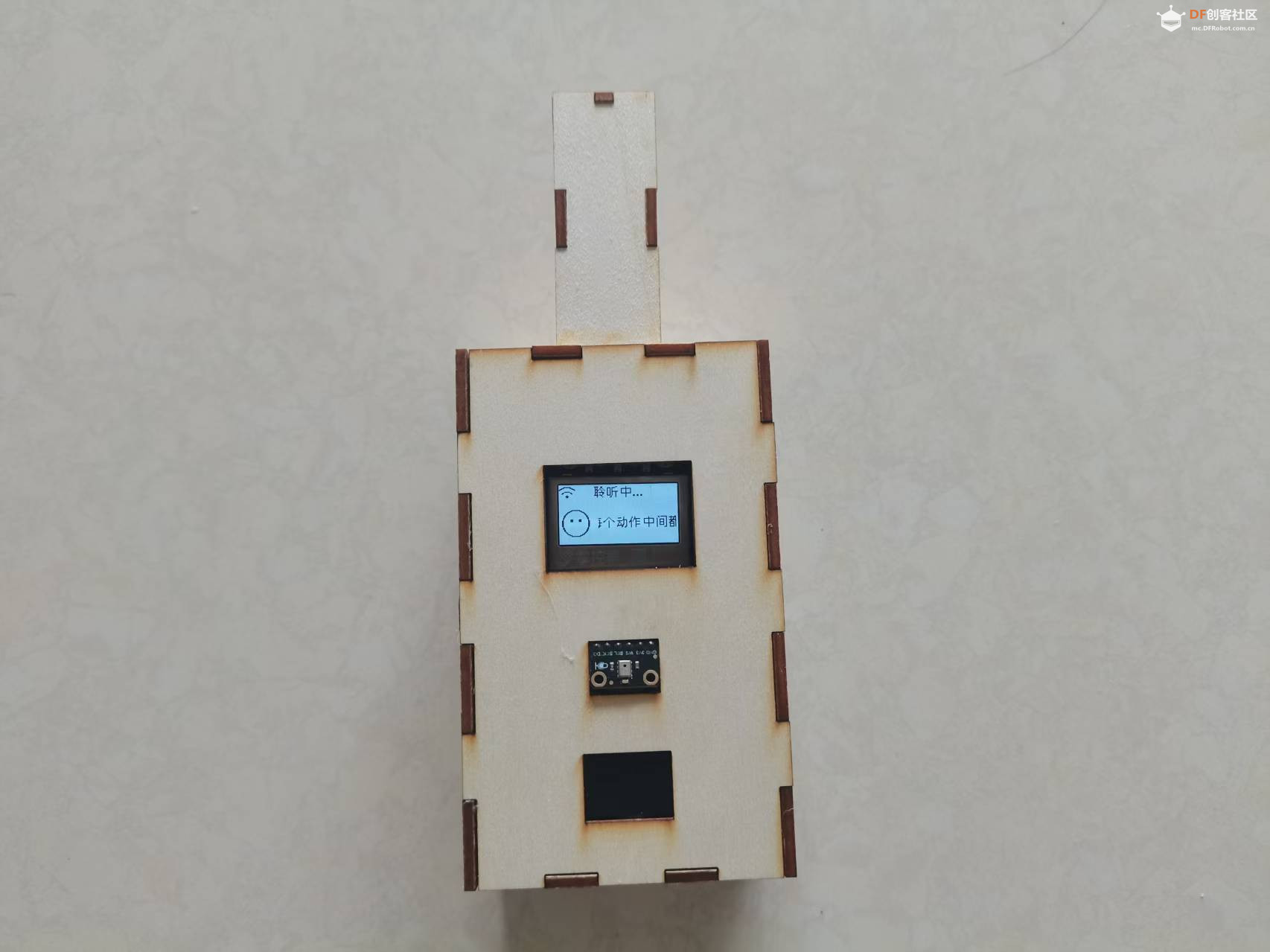

       小智AI掌控板负责语音交互，需要连接I2S麦克风、I2S扬声器、OLED屏幕和按键。

外设	掌控板丝印	ESP32 GPIO	说明
麦克风 WS	P1	GPIO32	I2S字选
麦克风 SCK	P8	GPIO26	I2S时钟
麦克风 DIN	P13	GPIO18	I2S数据
扬声器 DOUT	P14	GPIO19	I2S数据输出
扬声器 BCLK	P15	GPIO21	I2S位时钟
扬声器 LRCK	P16	GPIO5	I2S左右时钟
OLED SDA	-	GPIO23	I2C数据
OLED SCL	-	GPIO22	I2C时钟
按键A（唤醒）	P5	GPIO0	BOOT按键
按键B（ASR）	P11	GPIO2	语音识别触发

       1.2 引脚配置修改

       小智AI的板级文件位于 main/boards/ 目录下。以 bread-compact-esp32 为模板，创建掌控板配置文件 main/boards/handpy-esp32/config.h：

// main/boards/handpy-esp32/config.h

#ifndef _BOARD_CONFIG_H_
#define _BOARD_CONFIG_H_

#include <driver/gpio.h>

#define AUDIO_INPUT_SAMPLE_RATE  16000
#define AUDIO_OUTPUT_SAMPLE_RATE 24000

// ----- I2S 麦克风引脚 -----
#define AUDIO_I2S_MIC_GPIO_WS   GPIO_NUM_32   // P1
#define AUDIO_I2S_MIC_GPIO_SCK  GPIO_NUM_26   // P8
#define AUDIO_I2S_MIC_GPIO_DIN  GPIO_NUM_18   // P13

// ----- I2S 扬声器引脚 -----
#define AUDIO_I2S_SPK_GPIO_DOUT GPIO_NUM_19   // P14
#define AUDIO_I2S_SPK_GPIO_BCLK GPIO_NUM_21   // P15
#define AUDIO_I2S_SPK_GPIO_LRCK GPIO_NUM_5    // P16

// ----- 按键引脚 -----
#define BOOT_BUTTON_GPIO        GPIO_NUM_0    // P5, A键（唤醒）
#define TOUCH_BUTTON_GPIO       GPIO_NUM_NC
#define ASR_BUTTON_GPIO         GPIO_NUM_2    // P11, B键（语音识别触发）

// ----- OLED 显示屏（SH1106, 128x64, I2C）-----
#define DISPLAY_SDA_PIN         GPIO_NUM_23
#define DISPLAY_SCL_PIN         GPIO_NUM_22
#define DISPLAY_WIDTH           128
#define DISPLAY_HEIGHT          64
#define DISPLAY_MIRROR_X        false
#define DISPLAY_MIRROR_Y        false

// ----- LED -----
#define BUILTIN_LED_GPIO        GPIO_NUM_NC

#endif
复制代码

      1.3 OLED屏幕配置（idf.py menuconfig）

       小智AI默认使用SSD1306驱动，掌控板使用的是SH1106（128x64），需要在配置中修改：

cd xiaozhi-esp32
idf.py menuconfig
复制代码

       进入路径：Component config → Xiaozhi Assistant → Display Configuration：

• Display Type：选择 SH1106
• Display Width：128
• Display Height：64
• I2C SDA Pin：23
• I2C SCL Pin：22



       1.4 编译与烧录

idf.py set-target esp32
idf.py build
idf.py flash monitor
复制代码

      1.5配置设备
       第一步：Wi-Fi 配网（为设备配置网络）

       烧录成功后，第一次启动设备会自动进入配网模式。

       连接设备热点：使用手机或电脑，在Wi-Fi列表中找到并连接以 Xiaozhi-XXXX 命名的热点，这个热点由掌控板发出，没有密码。
       访问配置页面：
              连接成功后，部分设备会自动弹出配置页面。
              如果没有自动弹出，请打开浏览器，在地址栏输入 http://192.168.4.1 并访问。
       配置Wi-Fi：
              在打开的页面中，选择你家里或办公室的2.4G Wi-Fi网络。
              输入该Wi-Fi的密码，点击“连接”按钮。
       等待重启：配置成功后，设备会显示“登录成功”并自动重启。重启后，设备将自动连接你刚才配置的Wi-Fi网络。
       第二步：添加设备到管理后台

       设备联网后，需要在小智AI平台完成绑定才能正常使用。

       获取设备验证码：
             设备成功联网后，屏幕会显示一个6位数字验证码。

              如果设备没有屏幕，也可以通过语音唤醒（说“你好，小智”）来获取语音播报的验证码。

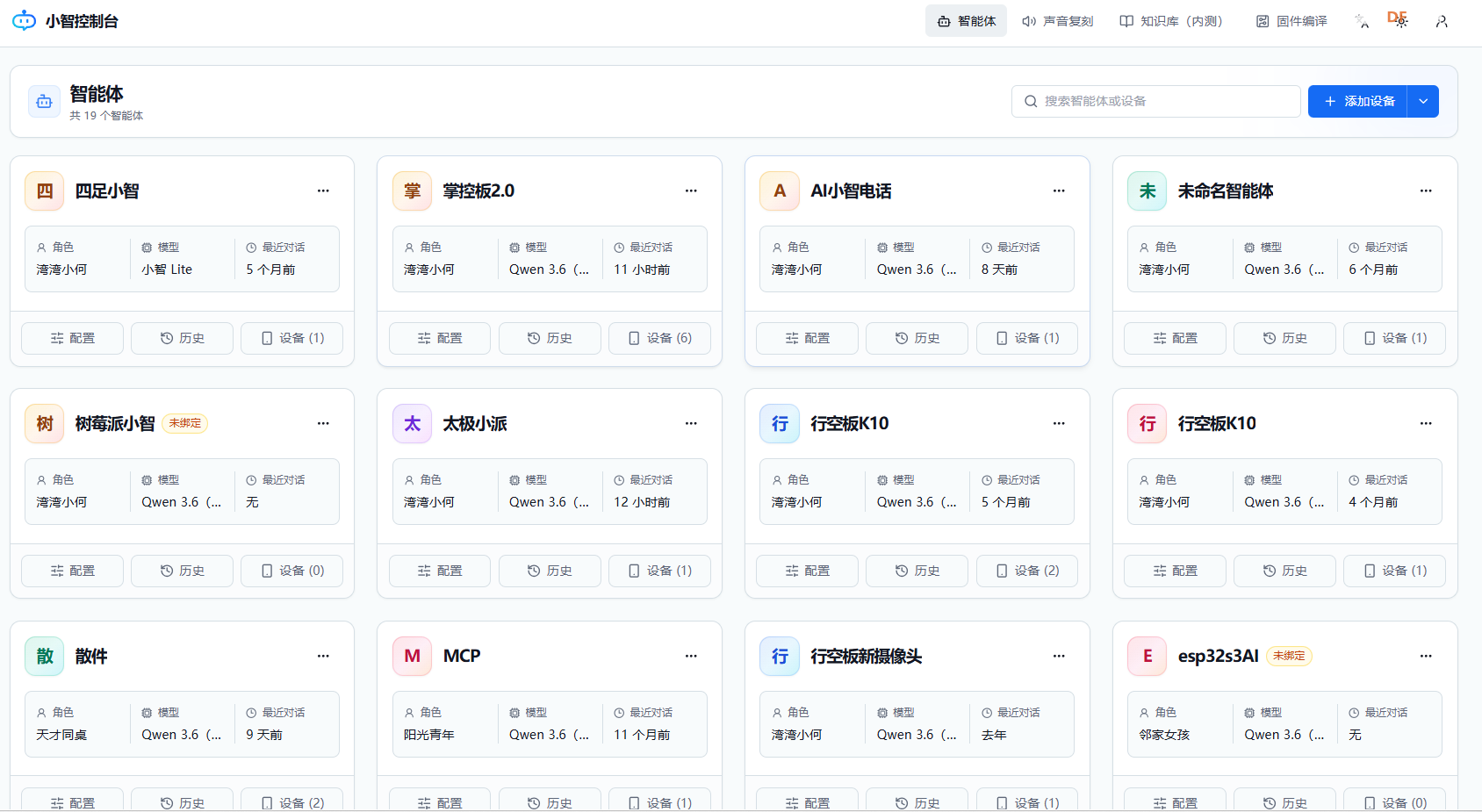

       登录小智AI平台：在电脑或手机浏览器上访问 https://xiaozhi.me，点击“控制台”，并使用手机号注册或登录。
       创建智能体（如无可跳过）：如果还没有智能体，需要在控制台创建一个。进入“智能体”页面，点击“新建智能体”并命名即可。
       添加设备：
              在控制台页面，点击“添加设备”。

              输入设备上显示的6位验证码，点击确定。
              在协议选择中，选择“开源版”。

       完成绑定：点击“开始使用”，设备即绑定成功。之后便可以正常与小智AI对话了。

【二、MCP服务掌控板：让小车“动起来”】

       2.1 硬件连接

       MCP服务掌控板通过行空板K10 IO扩展板连接两块L298N电机驱动模块。

       电机分配：

电机	掌控板丝印	ESP32 GPIO	L298N模块	L298N端子
左后方向	P8	GPIO26	模块1	M1
左后PWM	P9	GPIO25	模块1	E1
左前方向	P6	GPIO16	模块1	M2
左前PWM	P7	GPIO17	模块1	E2
右前方向	P13	GPIO18	模块2	M1
右前PWM	P14	GPIO19	模块2	E1
右后方向	P15	GPIO21	模块2	M2
右后PWM	P16	GPIO5	模块2	E2

       2.2 Arduino IDE程序
       MCP服务掌控板使用Arduino IDE编程，通过xiaozhi-mcp库注册move_robot工具。

       完整代码：

#include <Arduino.h>
#include <WiFi.h>
#include <WebSocketMCP.h>
#include <ArduinoJson.h>

/********** WiFi 配置 ***********/
const char* WIFI_SSID = "你的WiFi名称";
const char* WIFI_PASS = "你的WiFi密码";

/********** MCP 服务器地址 ***********/
const char* MCP_ENDPOINT = "wss://api.xiaozhi.me/mcp/?token=你的token";

/********** 电机引脚定义（掌控板丝印→GPIO） ***********/
// 左后轮 (电机1, 模块1)
#define DIR_LB  26   // P8
#define PWM_LB  25   // P9
// 左前轮 (电机2, 模块1)
#define DIR_LF  16   // P6
#define PWM_LF  17   // P7
// 右前轮 (电机1, 模块2)
#define DIR_RF  18   // P13
#define PWM_RF  19   // P14
// 右后轮 (电机2, 模块2)
#define DIR_RB  21   // P15
#define PWM_RB  5    // P16

/********** 全局变量 ***********/
WebSocketMCP mcpClient;
bool wifiConnected = false;
bool mcpConnected = false;

bool isMoving = false;
unsigned long moveStartTime = 0;
float moveDuration = 0;
String currentDirection = "stop";

/********** setup ***********/
void setup() {
  Serial.begin(115200);
  Serial.println("\n[MCP 麦克纳姆轮小车] 初始化...");

  // 初始化电机引脚
  pinMode(DIR_LB, OUTPUT); pinMode(PWM_LB, OUTPUT);
  pinMode(DIR_LF, OUTPUT); pinMode(PWM_LF, OUTPUT);
  pinMode(DIR_RF, OUTPUT); pinMode(PWM_RF, OUTPUT);
  pinMode(DIR_RB, OUTPUT); pinMode(PWM_RB, OUTPUT);
  stopAllMotors();

  // 连接WiFi
  WiFi.begin(WIFI_SSID, WIFI_PASS);
  while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); }
  wifiConnected = true;
  Serial.println("\nWiFi连接成功! IP: " + WiFi.localIP().toString());

  // 初始化MCP
  if (mcpClient.begin(MCP_ENDPOINT, onMcpConnectionChange)) {
    Serial.println("[MCP] 初始化成功");
  }
}

/********** loop ***********/
void loop() {
  mcpClient.loop();
  // 定时停止检查
  if (isMoving && millis() - moveStartTime >= (unsigned long)(moveDuration * 1000)) {
    stopAllMotors();
    isMoving = false;
    Serial.println("[运动] 时间到，自动停止");
  }
}

/********** MCP连接回调 ***********/
void onMcpConnectionChange(bool connected) {
  mcpConnected = connected;
  if (connected) {
    Serial.println("[MCP] 已连接，注册工具...");
    registerMcpTools();
  }
}

/********** 注册MCP工具 ***********/
void registerMcpTools() {
  mcpClient.registerTool(
    "move_robot",
    "控制麦克纳姆轮小车运动",
    R"({
      "type": "object",
      "properties": {
        "direction": {
          "type": "string",
          "enum": ["forward","backward","left","right",
                   "left_forward","right_forward",
                   "left_backward","right_backward",
                   "left_shift","right_shift","stop"],
          "description": "运动方向"
        },
        "duration": {"type": "number", "description": "持续时间（秒）"},
        "speed": {"type": "integer", "description": "速度 0~255", "default": 200}
      },
      "required": ["direction","duration"]
    })",
    [](const String& args) -> WebSocketMCP::ToolResponse {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String direction = doc["direction"].as<String>();
      float duration = doc["duration"].as<float>();
      int speed = doc.containsKey("speed") ? doc["speed"].as<int>() : 200;

      if (direction == "stop" || duration <= 0) {
        stopAllMotors();
        return WebSocketMCP::ToolResponse("{"success":true,"message":"已停止"}");
      }

      setRobotMotion(direction, speed);
      moveStartTime = millis();
      moveDuration = duration;
      isMoving = true;

      return WebSocketMCP::ToolResponse(
        "{"success":true,"direction":"" + direction +
        "","duration":" + String(duration) + "}"
      );
    }
  );
}

/********** 电机控制函数 ***********/
void setMotor(int dirPin, int pwmPin, int speed, bool forward) {
  digitalWrite(dirPin, forward ? HIGH : LOW);
  analogWrite(pwmPin, speed);
}

void stopAllMotors() {
  analogWrite(PWM_LB, 0); analogWrite(PWM_LF, 0);
  analogWrite(PWM_RF, 0); analogWrite(PWM_RB, 0);
}

void setRobotMotion(const String &direction, int speed) {
  int spLB=0, spLF=0, spRF=0, spRB=0;
  bool dirLB=true, dirLF=true, dirRF=true, dirRB=true;

  if (direction == "forward") {
    spLB = spLF = spRF = spRB = speed;
  } else if (direction == "backward") {
    spLB = spLF = spRF = spRB = speed;
    dirLB = dirLF = dirRF = dirRB = false;
  } else if (direction == "left") {          // 原地左转
    spLB = spLF = spRF = spRB = speed;
    dirLB = dirLF = false;  // 左轮反转
    dirRF = dirRB = true;   // 右轮正转
  } else if (direction == "right") {         // 原地右转
    spLB = spLF = spRF = spRB = speed;
    dirLB = dirLF = true;   // 左轮正转
    dirRF = dirRB = false;  // 右轮反转
  } else if (direction == "left_shift") {    // 水平左移
    spLF = spRB = speed; spLB = spRF = speed;
    dirLF = false; dirRB = false;
    dirLB = true;  dirRF = true;
  } else if (direction == "right_shift") {   // 水平右移
    spLF = spRB = speed; spLB = spRF = speed;
    dirLF = true;  dirRB = true;
    dirLB = false; dirRF = false;
  } else if (direction == "left_forward") {  // 左前斜移
    spLF = spLB = speed; spRF = spRB = 0;
    dirLF = dirLB = true;
  } else if (direction == "right_forward") { // 右前斜移
    spRF = spRB = speed; spLF = spLB = 0;
    dirRF = dirRB = true;
  } else if (direction == "left_backward") { // 左后斜移
    spLF = spLB = speed; spRF = spRB = 0;
    dirLF = dirLB = false;
  } else if (direction == "right_backward") {// 右后斜移
    spRF = spRB = speed; spLF = spLB = 0;
    dirRF = dirRB = false;
  } else { stopAllMotors(); return; }

  setMotor(DIR_LB, PWM_LB, spLB, dirLB);
  setMotor(DIR_LF, PWM_LF, spLF, dirLF);
  setMotor(DIR_RF, PWM_RF, spRF, dirRF);
  setMotor(DIR_RB, PWM_RB, spRB, dirRB);
}
复制代码

【三、麦克纳姆轮运动原理】
       麦克纳姆轮的设计原理是在车轮外环中安装了与轴心成45度角排列的辊子。当轮子旋转时，辊子与地面接触产生与轮轴呈45度的反推力，这个斜向推力可以被分解为纵向和横向两个向量。

       通过控制四个轮子的旋转速度和方向，可以将各轮的斜向推力叠加或抵消，从而实现：

运动模式	左前轮	右前轮	左后轮	右后轮
前进	正转	正转	正转	正转
后退	反转	反转	反转	反转
左移	正转	反转	反转	正转
右移	反转	正转	正转	反转
原地左转	反转	正转	反转	正转
原地右转	正转	反转	正转	反转

       注意：具体转向取决于麦克纳姆轮的安装方向（左旋/右旋），上述表格可能需要根据实际轮子方向微调。

【四、MCP通信原理】
       MCP（Model Context Protocol） 是小智AI实现设备控制的核心协议。其工作流程如下：

• 设备注册：MCP服务掌控板通过WebSocket连接到小智AI云端MCP接入点，注册move_robot工具及其参数
• 语音解析：用户对小智AI说“前进3秒”，ASR转为文本，LLM解析意图
• 工具调用：小智AI根据意图生成JSON参数{"direction":"forward","duration":3}，通过WebSocket发送给MCP服务掌控板
• 执行反馈：MCP服务掌控板解析参数，驱动电机，返回执行结果



       这种架构的优势在于：小智AI只负责“听懂”和“决策”，具体的硬件控制逻辑由MCP服务掌控板完成，两者通过标准协议解耦，便于扩展和维护。
【五、组装与调试】

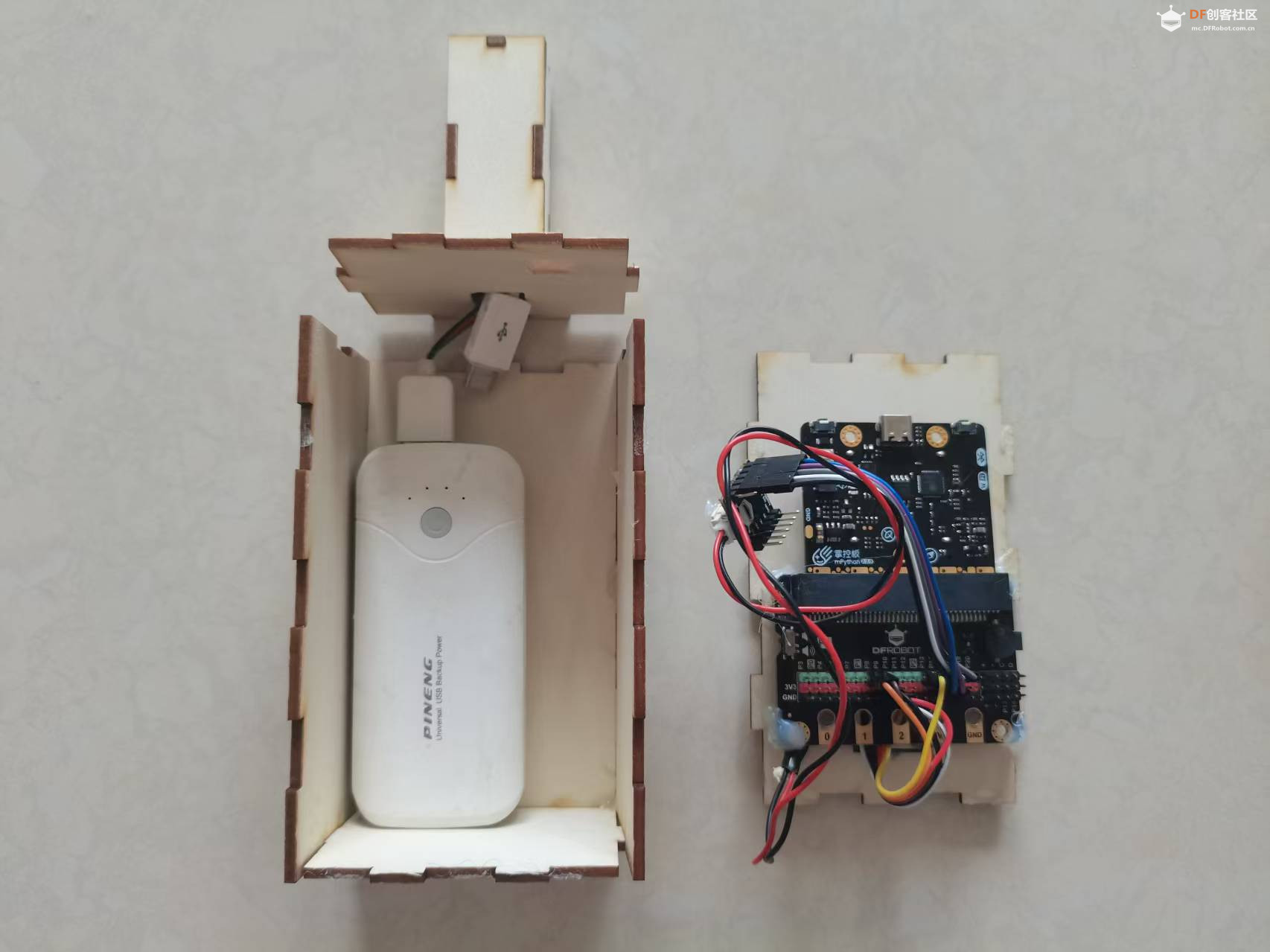

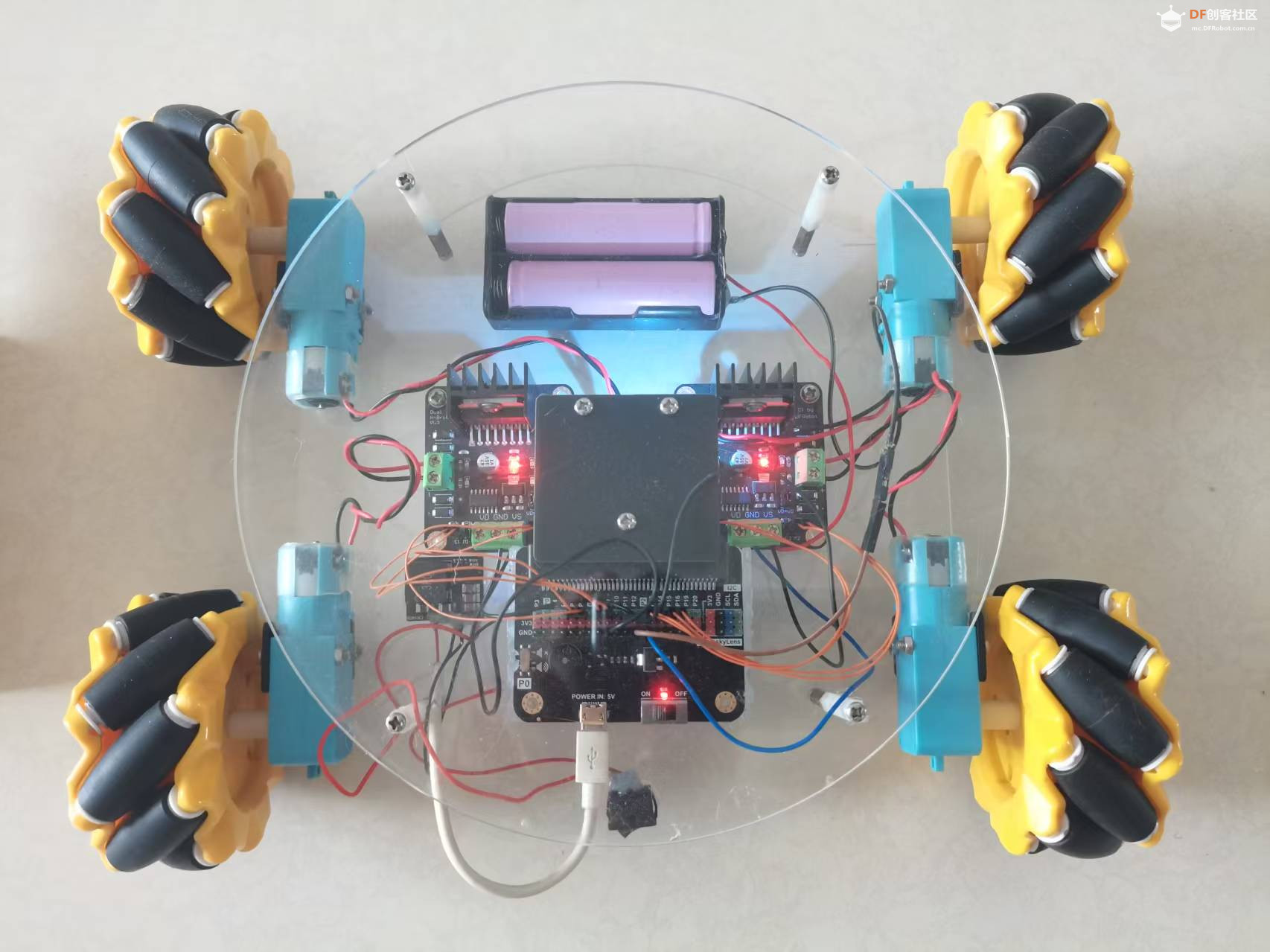

       5.1 组装步骤

• 安装麦克纳姆轮：将四个麦克纳姆轮安装到直流电机上，注意左右两侧轮子的辊子方向应镜像对称
• 固定电机：将电机安装到小车底盘上
• 安装扩展板：将行空板K10 IO扩展板插入掌控板（MCP服务端）
• 连接电机驱动：按引脚表连接两块L298N模块与扩展板
• 连接小智AI外设：按引脚表连接I2S麦克风、I2S扬声器、OLED屏幕
• 供电：7.4V锂电池为L298N模块供电，掌控板通过USB或电池供电



       5.2 调试要点

• WiFi连接：两块掌控板需连接同一局域网
• MCP接入点：从小智AI平台获取token，填入MCP服务程序
• 电机方向验证：先不安装轮子，测试每个电机转向是否正确
• 运动测试：从小到大逐步测试各方向运动

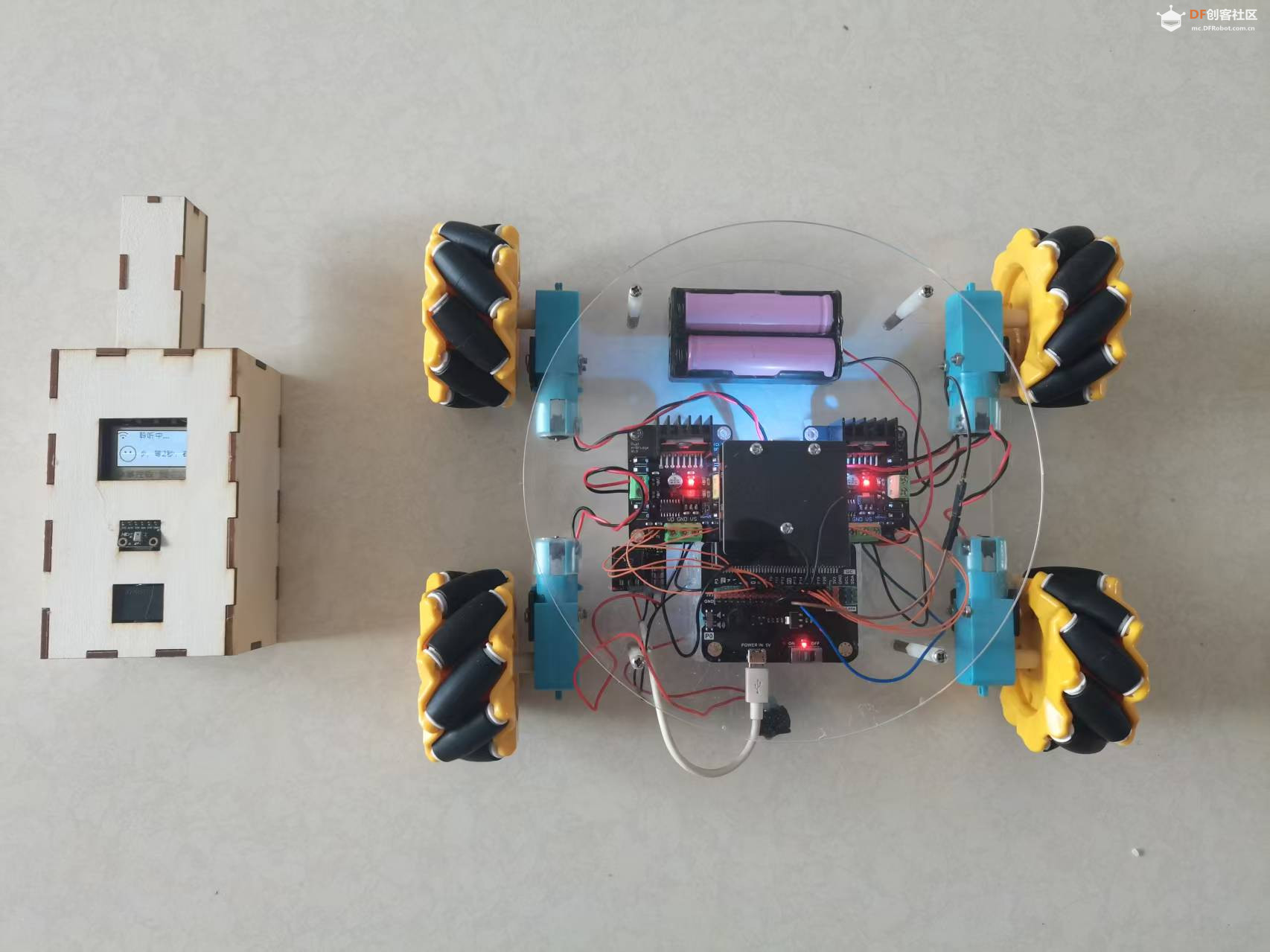

【六、演示效果】

       通过语音指令，小车可以实现：

• “前进3秒” → 直线前进
• “后退2秒” → 直线后退
• “左移5秒” → 水平向左平移
• “右移5秒” → 水平向右平移
• “左转” → 原地逆时针旋转
• “右转” → 原地顺时针旋转
• “左前” → 向左前方斜移
• “右后” → 向右后方斜移



【七、注意事项】

• 电源独立：L298N模块的电机电源（7.4V）与掌控板的逻辑电源（5V/USB）需分开供电，但必须共地
• 引脚电平：掌控板GPIO为3.3V逻辑，L298N模块兼容3.3V信号
• 轮子安装：麦克纳姆轮有左旋和右旋之分，安装错误会导致运动方向混乱
• 安全第一：调试时先卸下轮子，确认电机转向正确后再安装



【八、项目总结】

       本项目实现了双掌控板分工协作的语音控制麦克纳姆轮小车：

• 小智AI掌控板：通过ESP-IDF编译小智AI固件，适配掌控板引脚，实现语音唤醒、语音识别、大模型对话
• MCP服务掌控板：通过Arduino IDE + xiaozhi-mcp库，注册MCP工具，实现麦克纳姆轮的全向运动控制
• 双板协作：小智AI负责“听懂”，MCP服务负责“执行”，通过WebSocket MCP协议通信



       这一方案将小智AI强大的语音交互能力与麦克纳姆轮独特的全向移动特性完美结合，为创客教育提供了一个兼具AI语音交互与机器人运动控制的综合实践项目。

全部代码已在文中开源，欢迎大家一起折腾！如有问题，欢迎在评论区交流讨论。
