【花雕学编程】Arduino动手做（249）---GC9A01随机变化文本

  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之五十八：GC9A01园屏之颜色、位置和字号都随机变化的文本”OK“

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之五十八：GC9A01园屏之颜色、位置和字号都随机变化的文本”OK“
*/

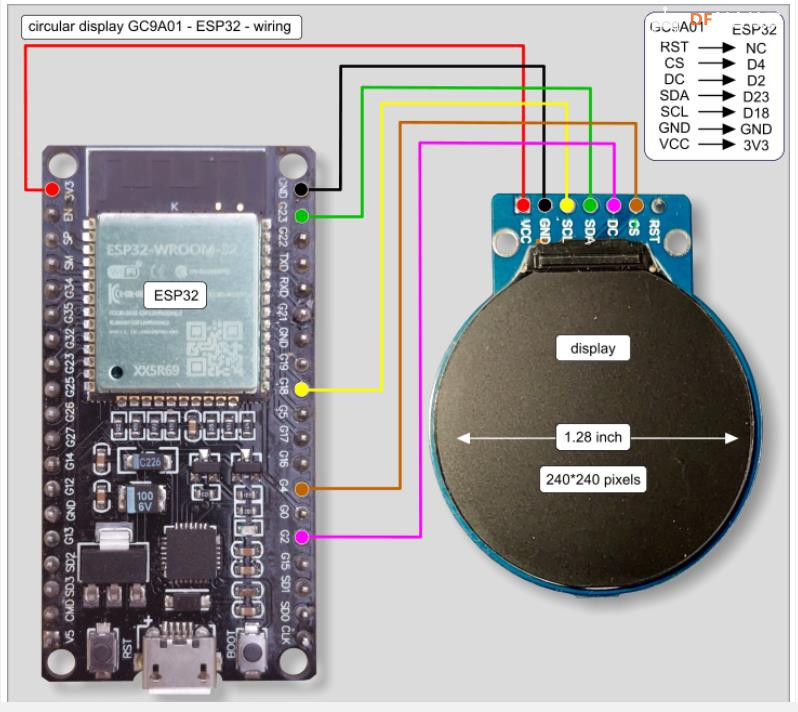

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

// **包含必要的库文件**
#include "SPI.h"                      // SPI 库，支持 TFT 屏幕通信
#include "Adafruit_GFX.h"             // Adafruit 图形库，用于绘制文本和图形
#include "Adafruit_GC9A01A.h"         // GC9A01A 屏幕驱动库

// **屏幕连接引脚**
#define TFT_CS 4                      // 片选引脚
#define TFT_DC 2                      // 数据/命令选择引脚
#define TFT_RST -1                    // 复位引脚（-1 表示未使用）

// **创建 TFT 屏幕对象**
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

// 屏幕参数
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

// 定义颜色
uint16_t colors[] = {
    tft.color565(255, 0, 0),  // 红色
    tft.color565(0, 0, 255),  // 蓝色
    tft.color565(0, 255, 0)   // 绿色
};

void setup() {
    Serial.begin(115200);
    tft.begin();
    tft.setRotation(2); // 设置屏幕方向
    tft.fillScreen(tft.color565(0, 0, 0));  // 黑色背景
}

void loop() {
    tft.fillScreen(tft.color565(0, 0, 0)); // 清屏，避免残影

    for (int i = 0; i < 3; i++) {
        int x = random(0, SCREEN_WIDTH - 50);  // 随机 X 位置
        int y = random(0, SCREEN_HEIGHT - 50); // 随机 Y 位置
        int size = random(1, 9); // 随机字号（1-8）
        uint16_t color = colors[random(0, 3)]; // 随机颜色（红蓝绿）

        tft.setTextColor(color);
        tft.setTextSize(size);
        tft.setCursor(x, y);
        tft.print("OK");
    }

    delay(500); // 每 500 毫秒刷新一次，形成动态效果
}
复制代码

代码解读：

1. 头部：包含库文件

#include "SPI.h"                      // SPI 库，支持 TFT 屏幕通信

#include "Adafruit_GFX.h"             // Adafruit 图形库，用于绘制文本和图形

#include "Adafruit_GC9A01A.h"         // GC9A01A 屏幕驱动库
复制代码

SPI.h：用于支持 TFT 显示屏与 Arduino 之间的 SPI 通信。

Adafruit_GFX.h：Adafruit 提供的 图形库，用于绘制文本、图形、形状等。

Adafruit_GC9A01A.h：GC9A01A 屏幕的 驱动库，使 Arduino 可以正确控制该 圆形 TFT 屏幕。

2. 设定屏幕连接引脚

#define TFT_CS 4                      // 片选引脚

#define TFT_DC 2                      // 数据/命令选择引脚

#define TFT_RST -1                    // 复位引脚（-1 表示未使用）
复制代码

这些 #define 定义了 与 TFT 屏幕连接的 Arduino 引脚：

TFT_CS（Chip Select）：用于 选择该屏幕 进行 SPI 通信。

TFT_DC（Data/Command）：用于 区分是发送数据还是命令。

TFT_RST（Reset）：用于 硬件复位屏幕（这里未使用，设为 -1）。

3. 初始化 TFT 屏幕对象

Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);
复制代码

创建 GC9A01A 显示屏对象，用之前定义的引脚初始化它，使 Arduino 可以控制它。

4. 定义关键参数

#define SCREEN_WIDTH 240

#define SCREEN_HEIGHT 240
复制代码

定义屏幕的宽度和高度：

GC9A01A 屏幕是 圆形的，但实际可用区域是 240×240 像素。

5. 颜色数组

uint16_t colors[] = {

    tft.color565(255, 0, 0),  // 红色

    tft.color565(0, 0, 255),  // 蓝色

    tft.color565(0, 255, 0)   // 绿色

};
复制代码

color565(r, g, b)：使用 RGB565 格式 定义颜色。

颜色数组包含：

红色 (255, 0, 0)

蓝色 (0, 0, 255)

绿色 (0, 255, 0)

在后续代码中，将随机选择这些颜色来显示文本。

6. setup() 初始化

void setup() {

    Serial.begin(115200);             // 初始化串口，方便调试

    tft.begin();                      // 初始化 TFT 屏幕

    tft.setRotation(1);               // 设置屏幕方向（横屏）

    tft.fillScreen(tft.color565(0, 0, 0));  // 设置黑色背景

}
复制代码

Serial.begin(115200);：初始化 串口通信，用于调试。

tft.begin();：初始化 TFT 屏幕，使其可以使用。

tft.setRotation(1);：设置横屏模式（适用于 GC9A01A 屏幕）。

tft.fillScreen(tft.color565(0, 0, 0));：

清屏，填充 黑色背景，避免显示残影。

7. loop()：随机显示 3 个 "OK"

void loop() {

    tft.fillScreen(tft.color565(0, 0, 0)); // **清屏，避免残影**



    for (int i = 0; i < 3; i++) {

        int x = random(0, SCREEN_WIDTH - 50);  // **随机 X 位置**

        int y = random(0, SCREEN_HEIGHT - 50); // **随机 Y 位置**

        int size = random(1, 9); // **随机字号（1-8）**

        uint16_t color = colors[random(0, 3)]; // **随机颜色（红蓝绿）**



        tft.setTextColor(color);

        tft.setTextSize(size);

        tft.setCursor(x, y);

        tft.print("OK");

    }



    delay(500); // **每 500 毫秒刷新一次，形成动态效果**

}
复制代码

功能分析
清屏

tft.fillScreen(tft.color565(0, 0, 0));
复制代码

每次循环都清屏，确保不会重叠显示，避免视觉混乱。

循环显示 3 个 "OK"

for (int i = 0; i < 3; i++) {...}：循环 3 次，即 同时显示 3 个 "OK"。

随机化参数

random(0, SCREEN_WIDTH - 50); → X 位置随机

random(0, SCREEN_HEIGHT - 50); → Y 位置随机

random(1, 9); → 字号随机（范围 1-8）

colors[random(0, 3)]; → 颜色随机（红、蓝、绿）

设置文本

tft.setTextColor(color); → 设置颜色

tft.setTextSize(size); → 设置字号

tft.setCursor(x, y); → 设置位置

tft.print("OK"); → 在屏幕上打印 "OK"

屏幕刷新

delay(500); → 每 500 毫秒刷新一次，形成动态效果。

最终效果

随机位置显示 3 个 "OK"
文本颜色随机（红、蓝、绿）
随机字号（1-8），增强视觉动态感
每 500 毫秒自动刷新，形成动态变化。

实验场景图  动态图
