【花雕学编程】Arduino动手做（249）--GC9A01点线面动态图形

  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

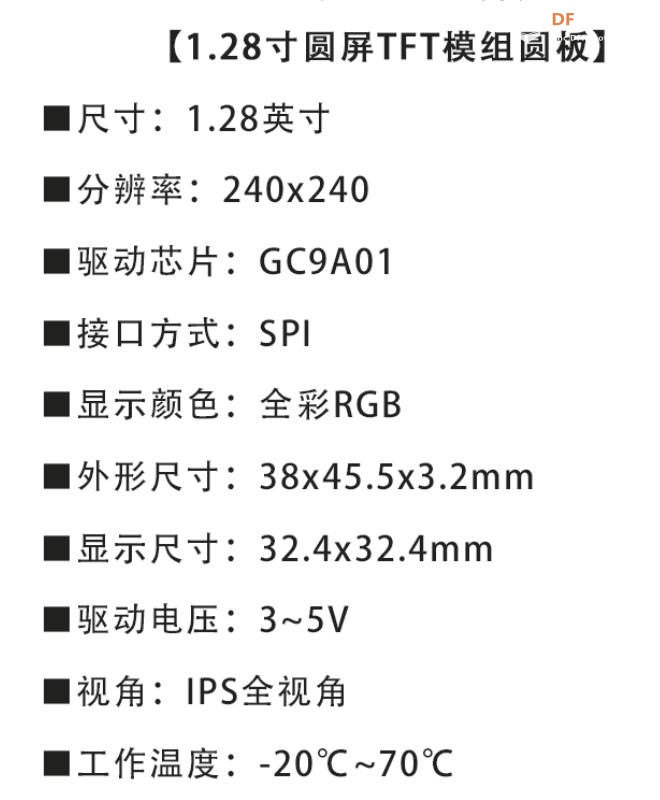

  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百零四：ESP32+GC9A01之点、线、面动态图形的综合绘图测试

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百零四：ESP32+GC9A01之点、线、面动态图形的综合绘图测试
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>
#include "SPI.h"

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

TFT_eSPI tft = TFT_eSPI();

void setup() {
    Serial.begin(115200);
    tft.init();
    tft.setRotation(2);
    tft.fillScreen(TFT_BLACK);
}

void drawRandomDots() {
    for (int i = 0; i < 100; i++) {
        int x = random(0, SCREEN_WIDTH);
        int y = random(0, SCREEN_HEIGHT);
        uint16_t color = tft.color565(random(50, 255), random(50, 255), random(50, 255));
        tft.drawPixel(x, y, color);
    }
}

void drawMovingLines() {
    for (int i = 0; i < SCREEN_WIDTH; i += 10) {
        uint16_t color = tft.color565(random(100, 255), random(100, 255), random(100, 255));
        tft.drawLine(i, 0, SCREEN_WIDTH - i, SCREEN_HEIGHT, color);
        delay(20);
    }
}

void drawFilledShapes() {
    for (int i = 0; i < 5; i++) {
        int x = random(30, SCREEN_WIDTH - 30);
        int y = random(30, SCREEN_HEIGHT - 30);
        int size = random(20, 50);
        uint16_t color = tft.color565(random(50, 255), random(50, 255), random(50, 255));

        if (random(0, 2) == 0) {
            tft.fillRect(x, y, size, size, color);
        } else {
            tft.fillCircle(x, y, size / 2, color);
        }
    }
}

void loop() {
    tft.fillScreen(TFT_BLACK);

    drawRandomDots();
    delay(500);

    drawMovingLines();
    delay(500);

    drawFilledShapes();
    delay(500);
}
复制代码

这段代码是一个 综合绘图测试，用于检查 ESP32 + TFT_eSPI + GC9A01 显示屏 的点、线、面渲染效果，确保动画流畅。
代码结构

1️⃣ 初始化屏幕

• 使用 TFT_eSPI 驱动 TFT 显示屏，并设定黑色背景。



2️⃣ 绘制随机点

• drawRandomDots() 生成 随机颜色的像素点，测试像素绘制能力。



3️⃣ 绘制动态线条

• drawMovingLines() 让 线条沿屏幕移动，检查刷新速度。



4️⃣ 绘制矩形和圆形

• drawFilledShapes() 随机填充 矩形和圆形，测试色彩渲染效果。



5️⃣ 循环测试

• delay(500); 让 每种测试轮流运行，确保所有绘图功能稳定。



最终效果
屏幕随机生成点阵，测试像素绘制能力
线条不断移动，确保流畅度
矩形和圆形填充，检查颜色渲染
动态刷新，保持稳定性

实验场景图  动态图
