【花雕学编程】Arduino动手做（199）---随机绘制10个图形

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

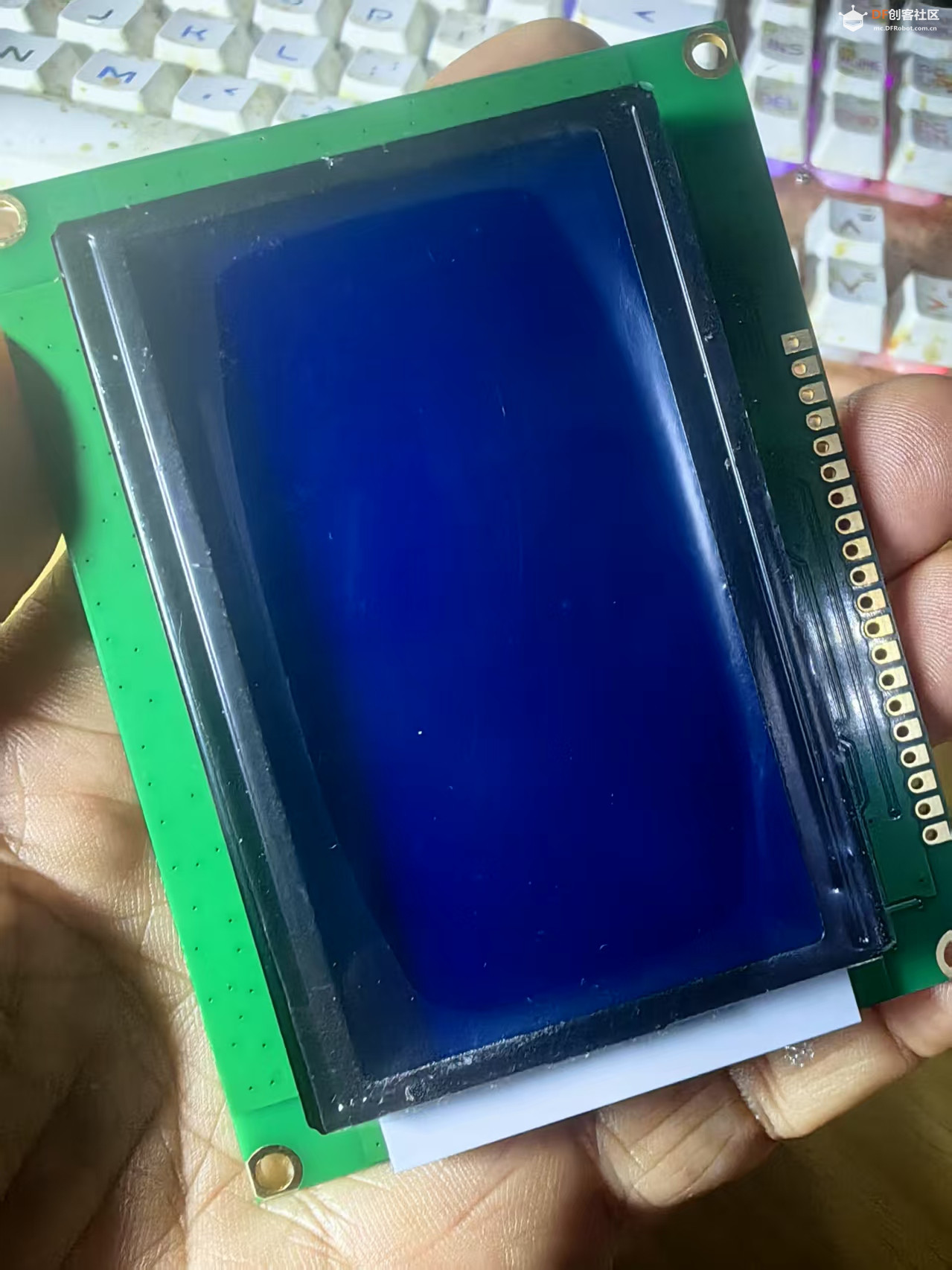

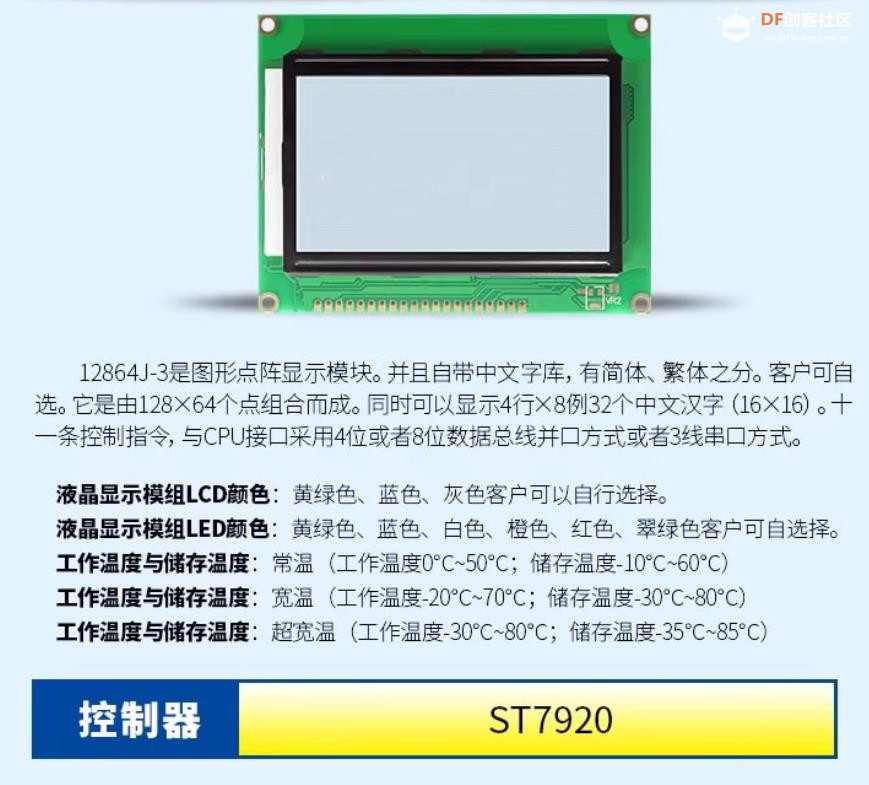

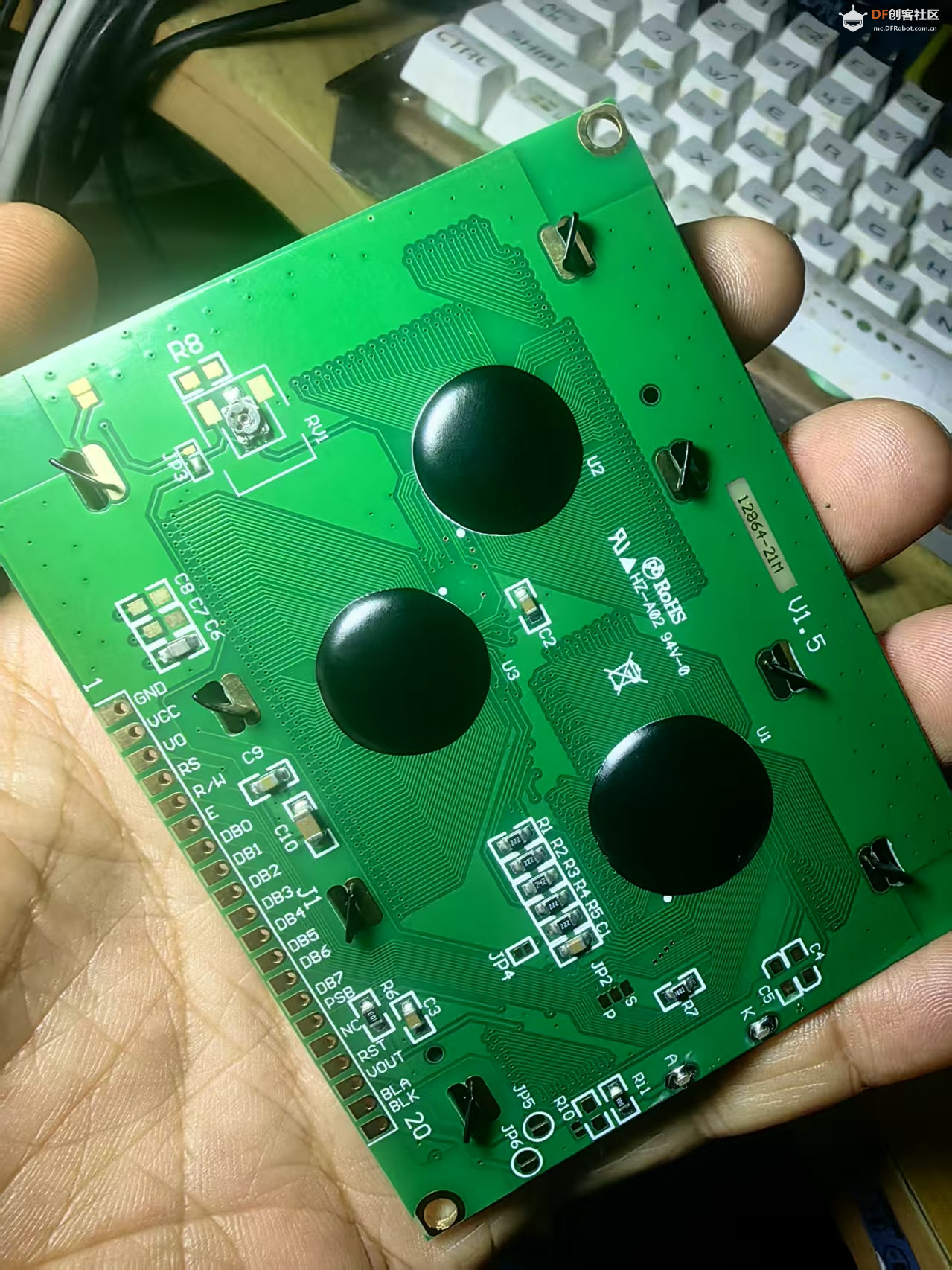

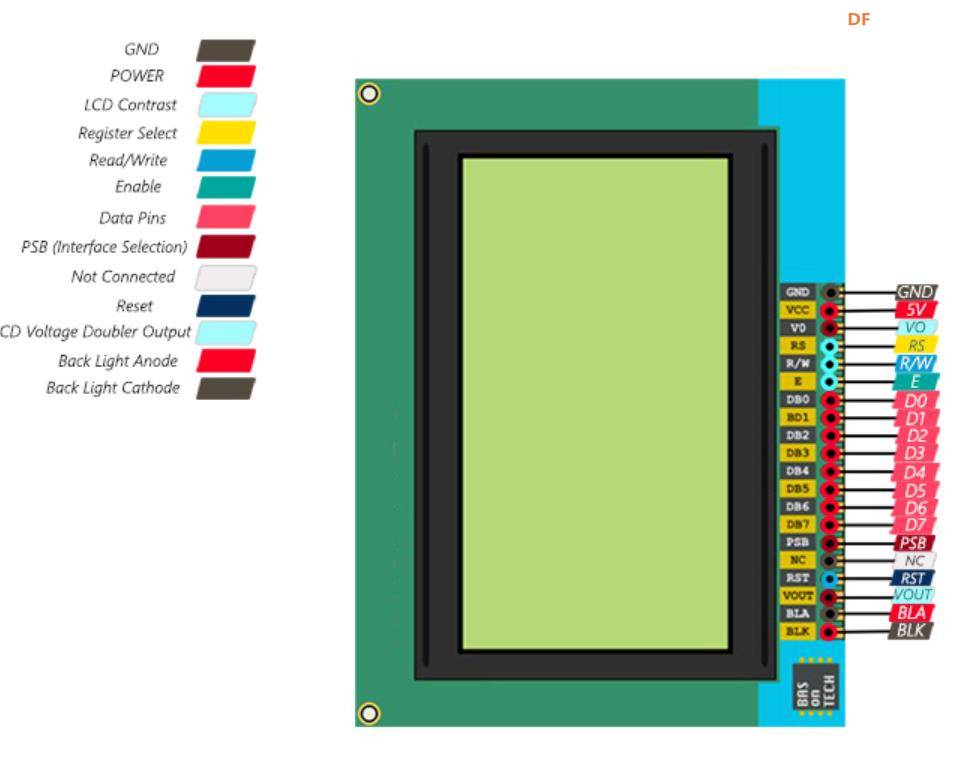

  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之十一：ESP32 ST7920屏幕之随机绘制10个不同形状（圆形、三角形和矩形）

实验开源代码

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI 适配 ESP32

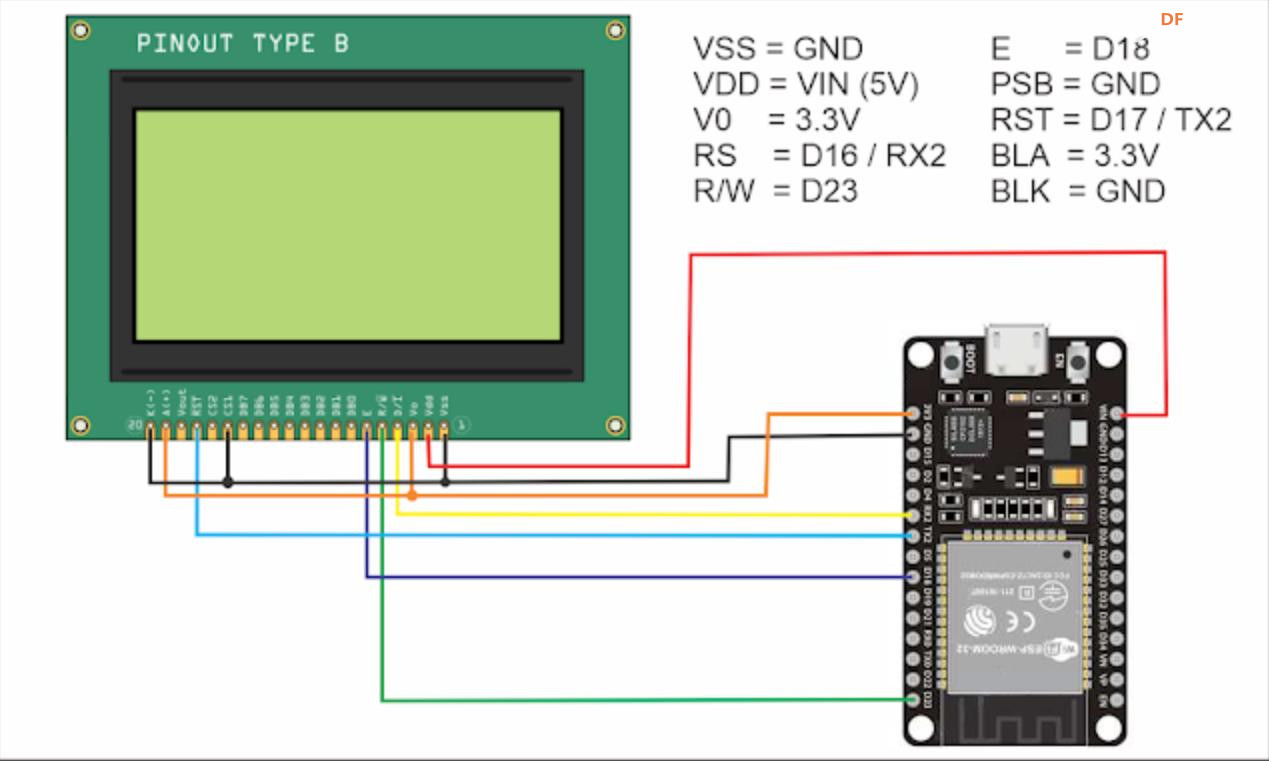

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

int size = 128;   // **初始矩形大小**
int minSize = 10; // **最小矩形大小**
int step = 2;     // **缩小步长**
bool shrinking = true; // **控制递减或递增**

void setup() {
    Serial.begin(115200);
    u8g2.begin();
    u8g2.setPowerSave(0);  // **关闭省电模式**
    u8g2.setContrast(200); // **提高对比度**
    u8g2.setDisplayRotation(U8G2_R2);  // **旋转 180 度**
}

void loop() {
    u8g2.firstPage();
    do {
        int x = (128 - size) / 2 + 1;  // **确保矩形不贴屏幕边缘**
        int y = (64 - size) / 2 + 1;
        u8g2.drawFrame(x, y, size - 2, size - 2);  // **绘制空心矩形**
    } while (u8g2.nextPage());

    // **调整矩形尺寸**
    if (shrinking) {
        size -= step;  // **递减**
        if (size <= minSize) {
            shrinking = false; // **切换为递增**
        }
    } else {
        size += step;  // **递增**
        if (size >= 128) { // **最大值 128，确保完整循环**
            shrinking = true; // **切换为递减**
        }
    }

    delay(50);  // **控制变化速度**
}
复制代码

简单解读
这段代码在 ST7920 LCD 屏幕 上实现了 随机绘制 10 个图形（圆形、三角形和矩形），核心逻辑如下：

1. 初始化
✅ u8g2.begin(); → 启动 ST7920 屏幕
✅ u8g2.setPowerSave(0); → 确保屏幕不会休眠
✅ u8g2.setContrast(200); → 提高对比度，让图形清晰可见
✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕旋转 180 度

2. 随机生成图形
✅ random(0, 3) → 随机选择形状（圆形、矩形或三角形）
✅ random(0, 128) → 随机 X 坐标，确保图形分布均匀
✅ random(0, 64) → 随机 Y 坐标，确保图形不会超出屏幕
✅ random(10, 30) → 随机大小

3. 绘制不同图形
✅ drawCircle(x, y, size); → 绘制圆形
✅ drawFrame(x, y, size, size); → 绘制空心矩形
✅ drawTriangle(x, y, x+size, y+size, x-size, y+size); → 绘制三角形

4. 画面刷新
✅ delay(1000); → 每秒重新生成 10 个新图形
✅ firstPage(); do { ... } while (nextPage()); → 确保显示流畅，无闪烁

这个代码让 ST7920 屏幕不断随机显示 10 个图形，每秒刷新一次。

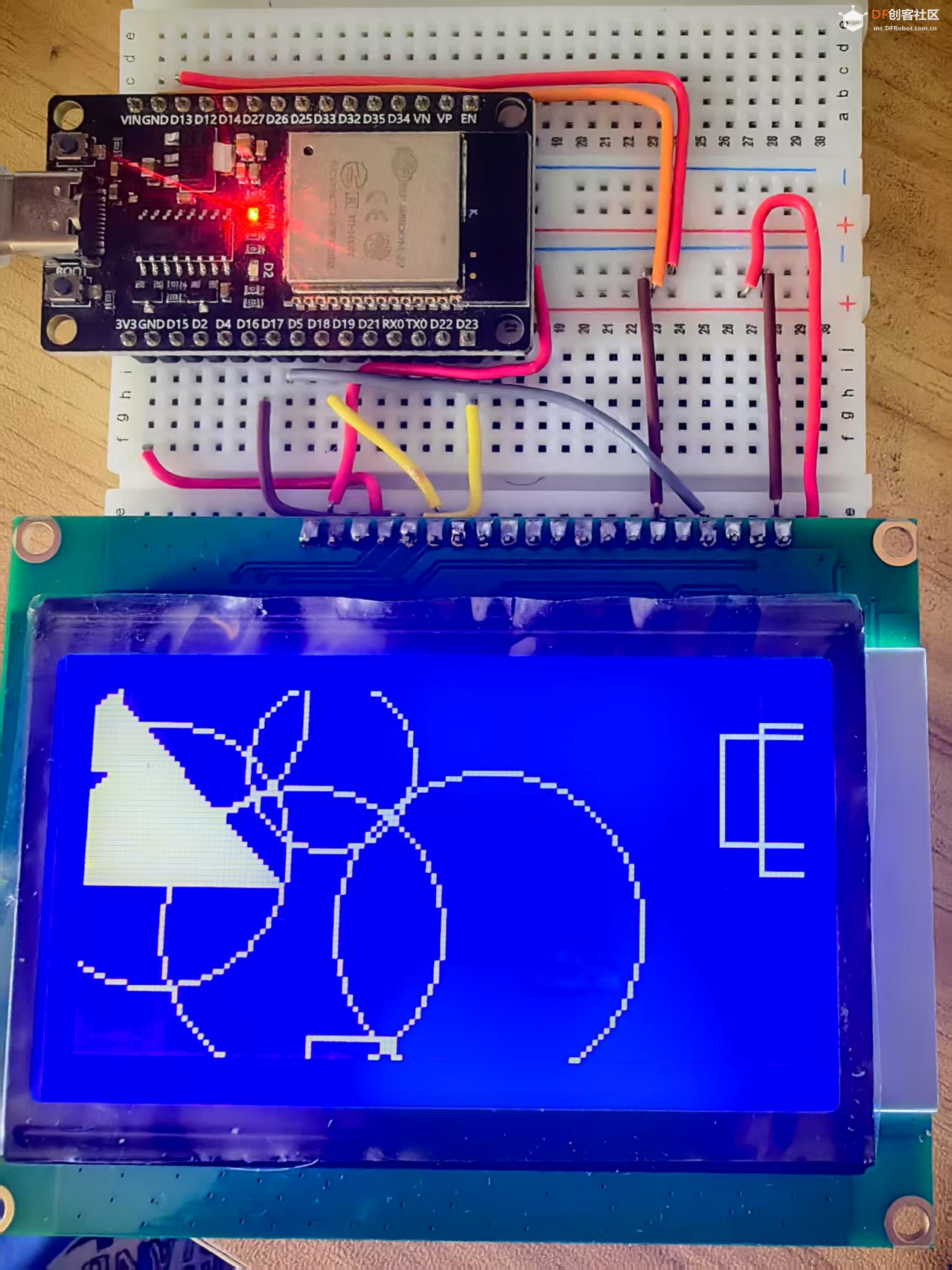

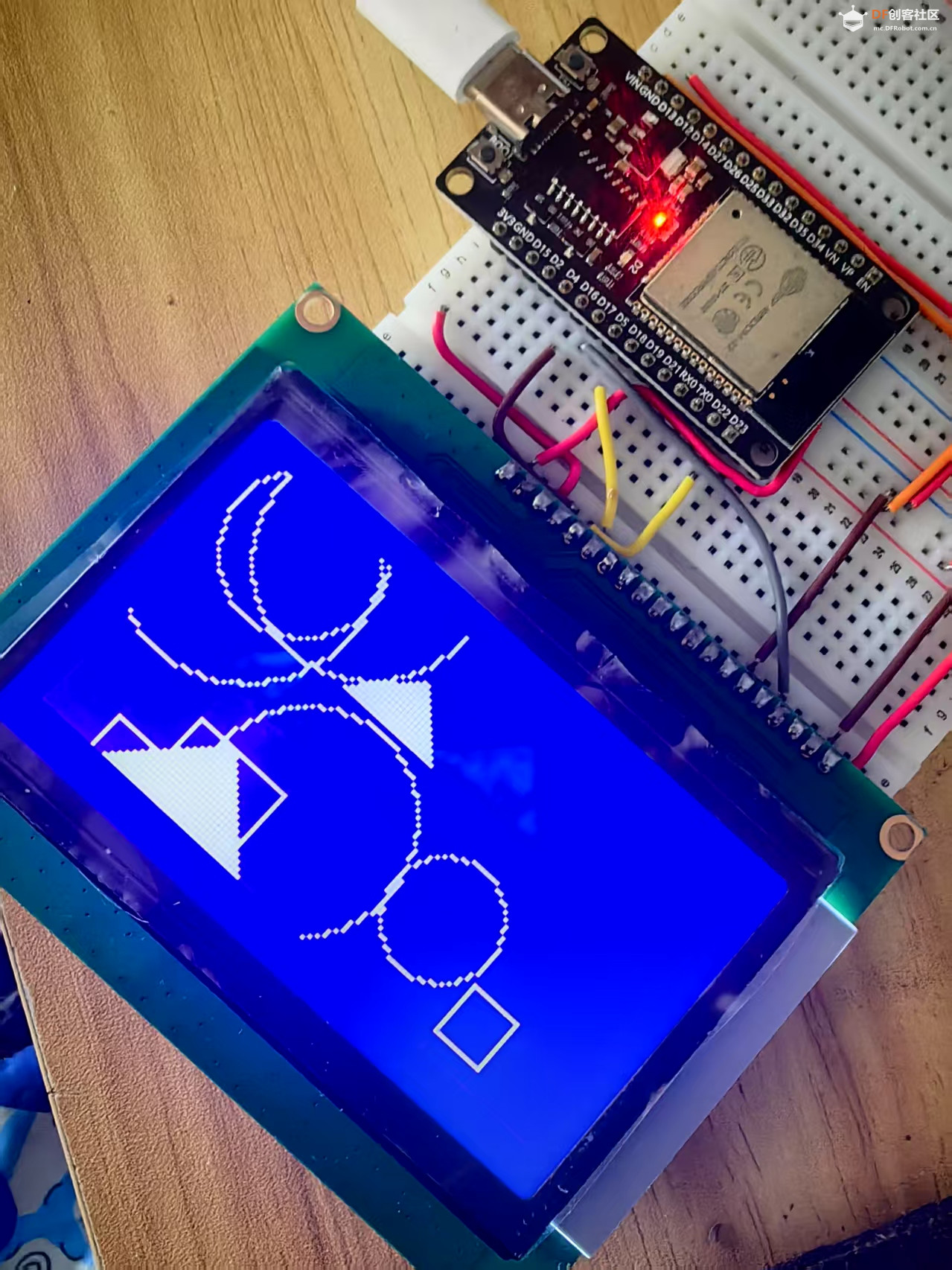

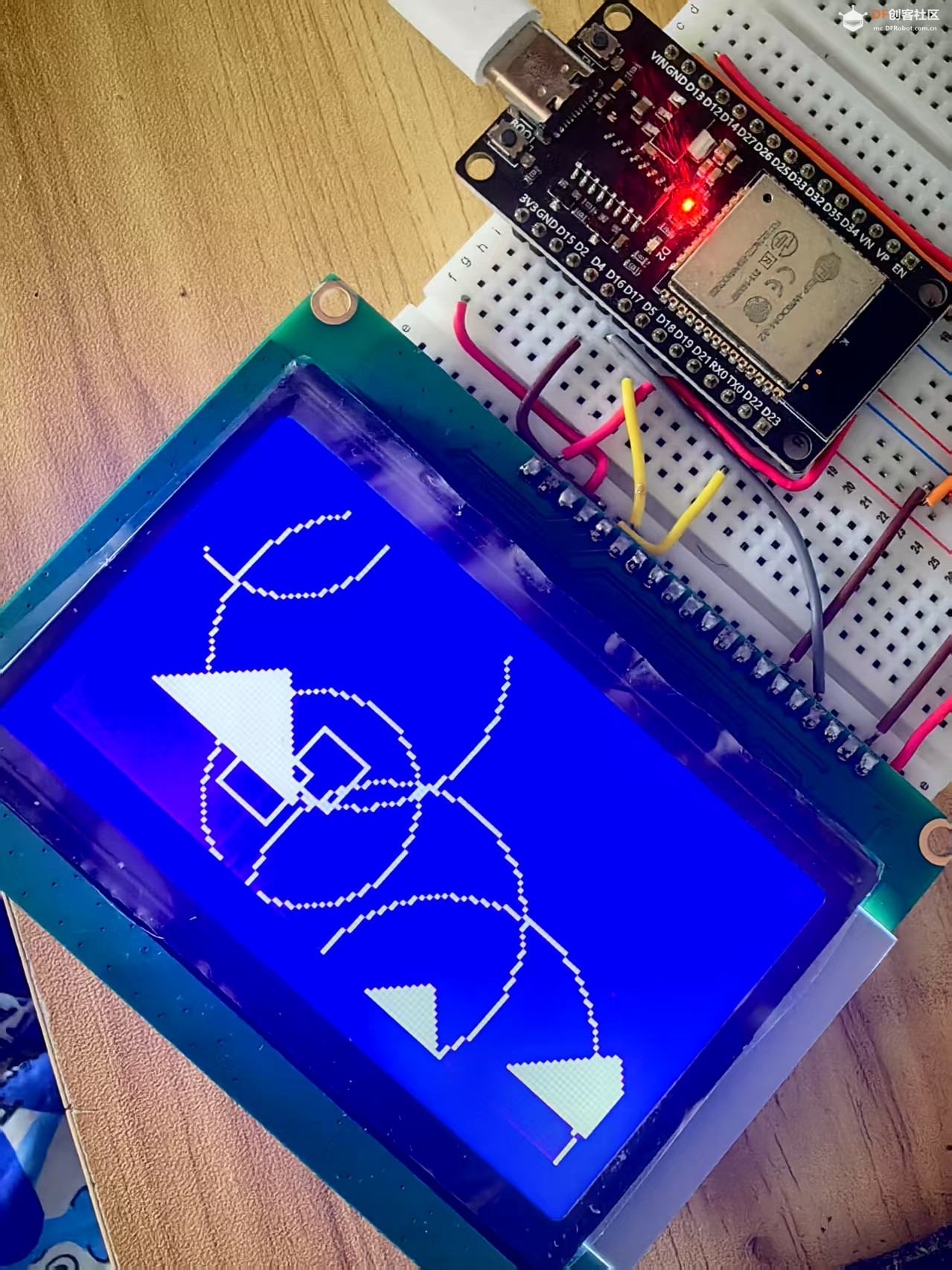

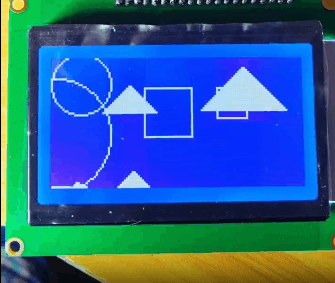

实验场景图  动态图
