[项目] 【Arduino 动手做】具有Wi-Fi通信功能的坦克驱动机器人 |

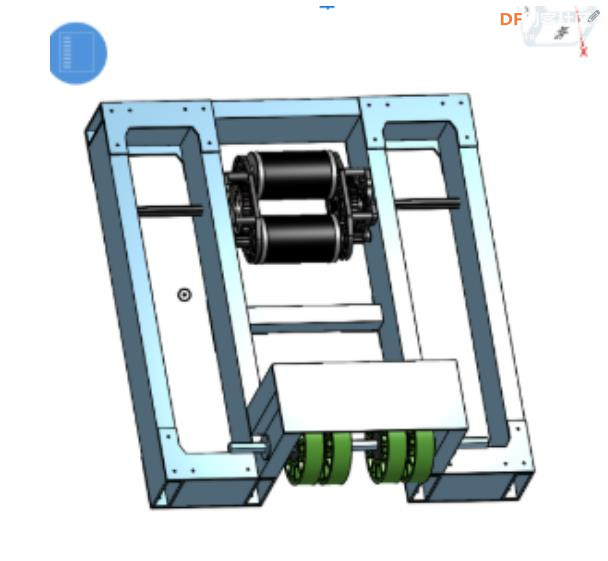

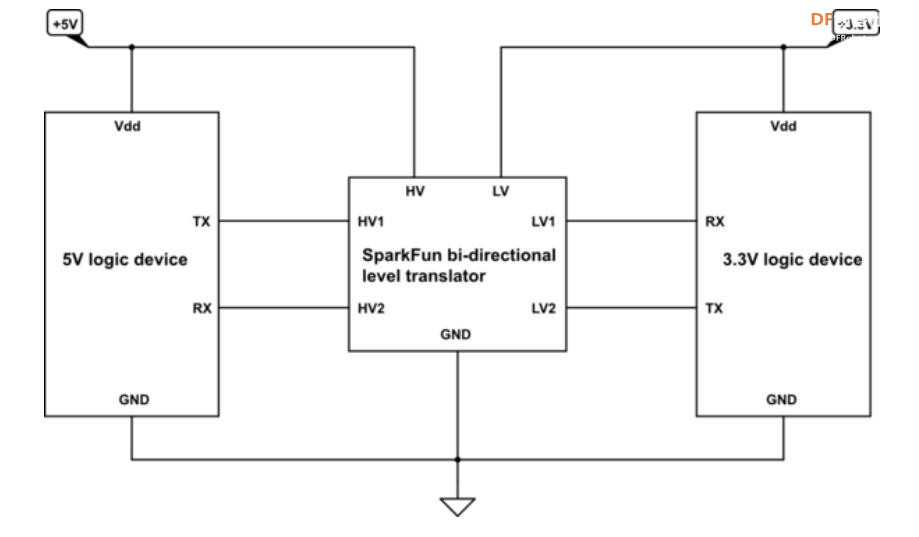

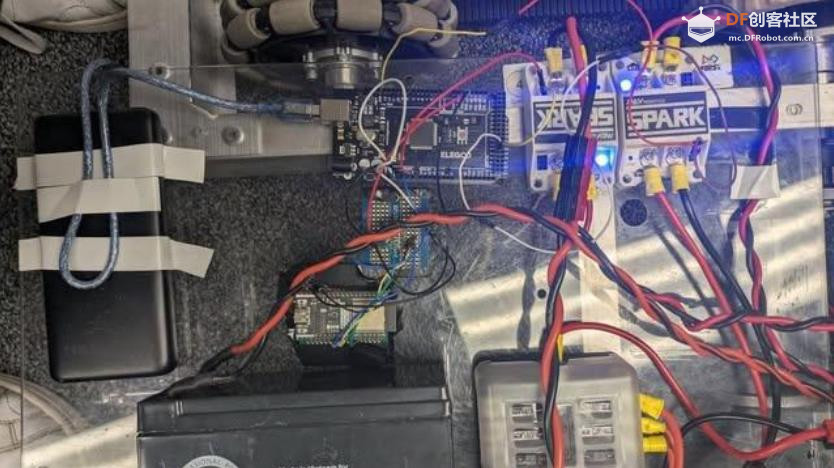

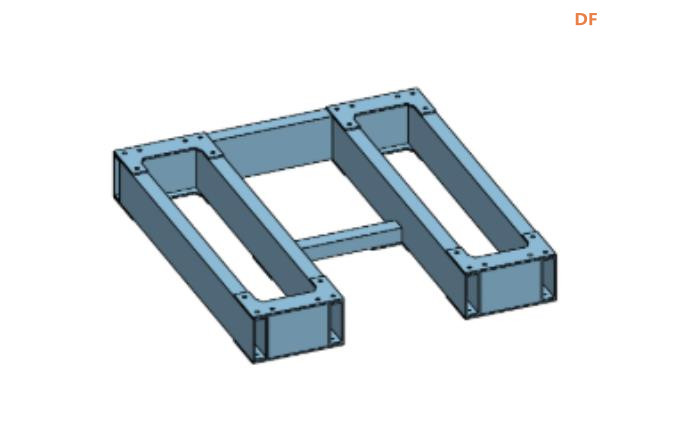

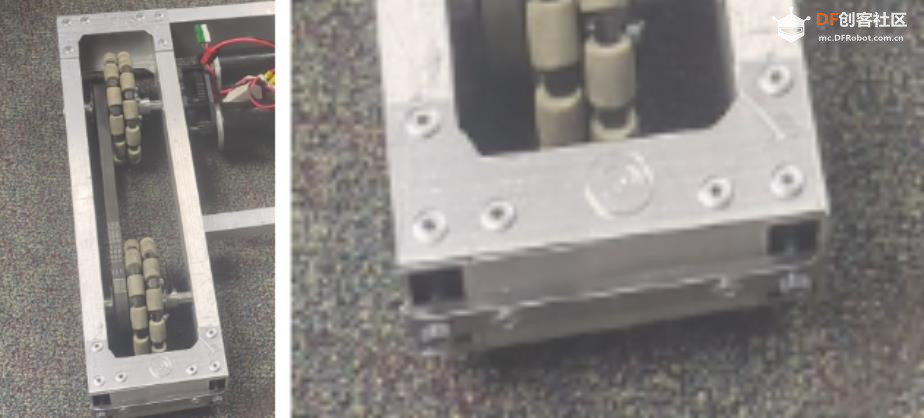

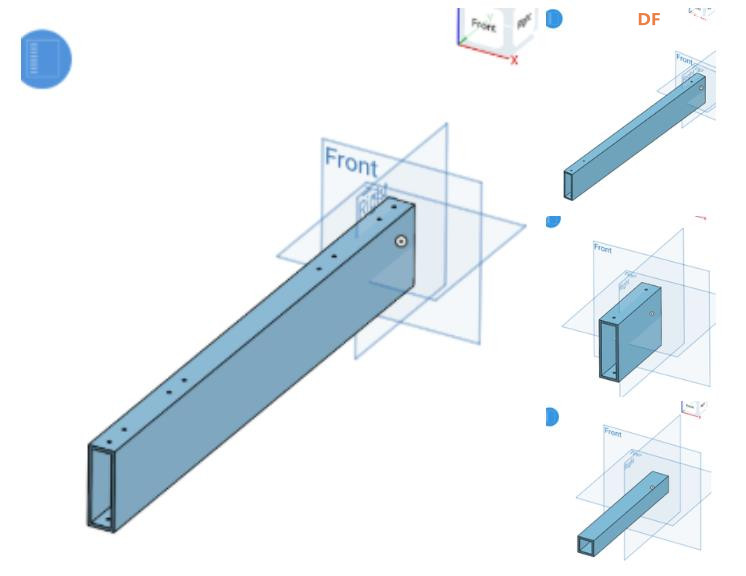

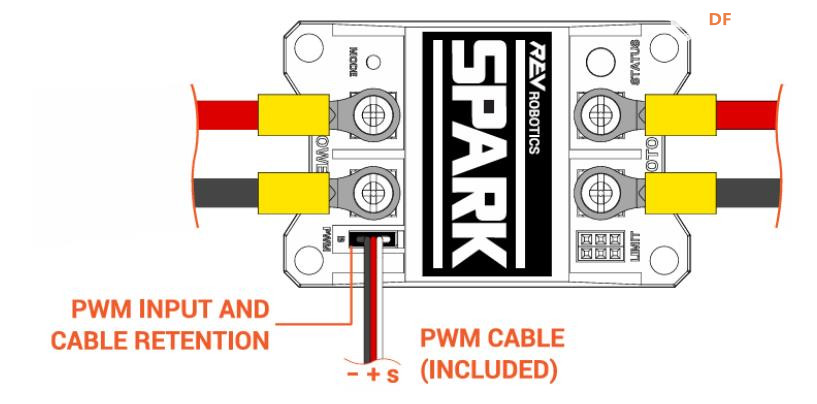

欢迎来到我们的 Instructable,我们将在这里完成制造可作坦克驱动机器人的过程。这个项目是由 2 名高中二年级学生 Kyle 和 Shyamak 制作的。凯尔负责大部分金属加工,而沙马克则负责编程。CAD 是由我们俩完成的。这里的一切都是 100% 从头开始制作的,从 Wi-Fi 接口到金属部件。Driver Station 的代码可以在我的 Github 上找到:Showblown/Personal-Driver-Station:一个使用 websocket 通信与机器人上的 ESP32 通信的 Driver Station。(WIP),CAD 文件可以在以下 Onshape 链接中找到:https://cad.onshape.com/document ... 94ca0927df0e9bb3a1f 用品 您需要的材料是: 10 英尺 0.125“ x 2” x 1.5“ 金属型材 钣金 铆钉 12v摩托车电池 Arduino Mega(任何 ATMega2560 板都可以工作) ESP32(任何型号都可以,但我使用的是 ESP32-WROOM-32E) 面包板(如果您的 ESP2 很大,最好是 32 个) 一个 3.3v 到 5v 逻辑移位器(仅当您的 2 块板在不同的电压下工作时) WCP 单级变速箱(5:1 传动比,但您可以调整) 2 个 12v CIM 电机(您可以使用与您正在使用的变速箱兼容的任何电机)CIM 电机 - VEX Robotics 2 个电机控制器(我们使用 CTRE 的 Sparks,但您可以使用任何支持 PWM 的控制器) 保险丝盒/PDH(我们用了这个:Amazon.com:WUPP 12 伏保险丝盒,带 LED 警告指示灯防潮盖的防水船用保险丝面板,6 个带负极总线保险丝盒的电路,用于汽车船用房车卡车 DC 12-24V:汽车) Omni Wheels(我们的轮子来自 Omni-Directional Wheels - VEX Robotics) 在大一开始时,我们俩(Kyle 和 Shyamak)都加入了一个名为 The Circuit Breakers 的机器人团队,团队编号为 3189。这是第一届机器人竞赛下的一支队伍,全世界数千支高中队在这项比赛中竞争,看看谁拥有那个赛季最好的机器人。我们俩都是与机器人相关的任何事物的新手,我们被比赛的挑战和兴奋所吸引。随着赛季的进行,我们成为了朋友,当我们的构建赛季结束时,我们想构建自己的机器人来模仿我们构建团队机器人的经验。 在我们制作自己的机器人之前,我们参与了为我们团队参加的比赛制作机器人。由于我们之前都没有机器人技术经验,因此学习机器人设计的基础知识是一个陡峭的学习曲线。Kyle 成为团队的一名电工,为机器人接线电机和编码器等,而 Shyamak 则成为一名程序员,使电机移动并实施转向驱动器等先进机制(尽管这不在我们创建的机器人上)。对于我们俩来说,加入团队是一次令人筋疲力尽但有趣的经历,需要在我们的实验室集思广益、原型设计和完善想法。通过这个过程,我们都发现我们的技能是相辅相成的,Kyle 在布线和电子方面的知识与 Shyamak 的编程技能相结合。 虽然在团队比赛中我们没有获胜,但创造机器人并能够在明年再次尝试的经验是无价的。我们学到了很多已知的东西,随着构建季节的结束,我们决定创建我们自己的个人项目——在我们团队几乎没有帮助的情况下创建我们自己的机器人,作为一个简单的机器人,让我们以后可以制作更复杂的机器人。这个项目既具有挑战性又有益,我们能够在 FIRST 及其合作伙伴创建的泡沫之外练习我们的机器人技能,例如 Shyamak 能够编写不使用 WPI 库的机器人,而 Kyle 必须使用电线、电池和 PDH 等未在 FIRST 中使用的东西。 这个机器人只是我们未来将要做的众多项目中的第一个,我们打算使用转向驱动器制造机器人,这是一种全向机器人,可以向任何方向移动而无需旋转,尽管它比该机器人中使用的传统坦克驱动器要困难得多。我们俩,Kyle 和 Shyamak,在对机器人技术的热情的推动下,都必须克服新事物并作为一个团队工作。 介绍 为了处理这个项目,我们将其分为三个主要部分:客户端/电子设备、布线和机器人端。在机器人方面,我们从机器人框架开始,它是支撑电机和轮子的基础,使机器人能够运动。 我们最初的步骤是利用 Onshape,这是一个 3D CAD 程序,可以随时访问在线零件设计。Onshape 还提供了为 CNC 加工生成 G&M 代码的能力,促进零件的精确制造。 然而,由于资源有限,我们选择使用传统工具手动制造零件,包括带锯、钻头、带式砂光机、锤子以及钻头和丝锥套件。这些基本工具使我们能够塑造和组装机器人所需的组件。 最后一步是将所有东西连接在一起。我们在机器人上放置了一块有机玻璃面板,在那里我们存放了所有电子设备。我们的 12v 电池连接到我们的 PDH,其中有两个电机控制器连接到它。这些通过前面步骤中提供的引脚排列连接到 Arduino Mega。您还需要一个移动电源来连接 PCB,并且您可以通过 USB 将其连接到任何一个 PCB,因为供电的 PCB 为另一个供电。有关参考,请参阅此步骤所附的图像。祝贺!您刚刚制造了一个最先进的机器人。 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
