【花雕动手做】CanMV K230 AI 视觉模块之绘制关键点图框

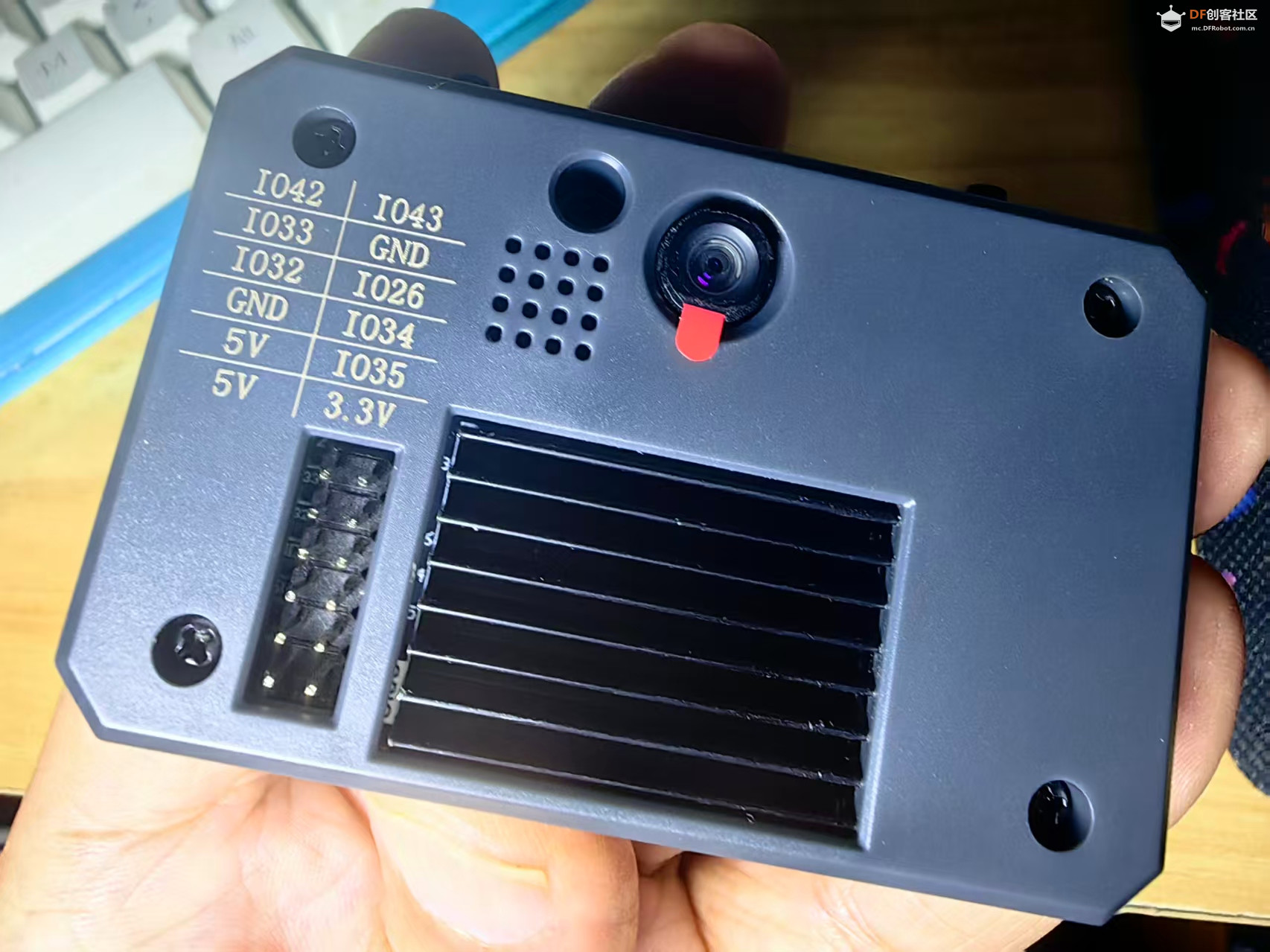

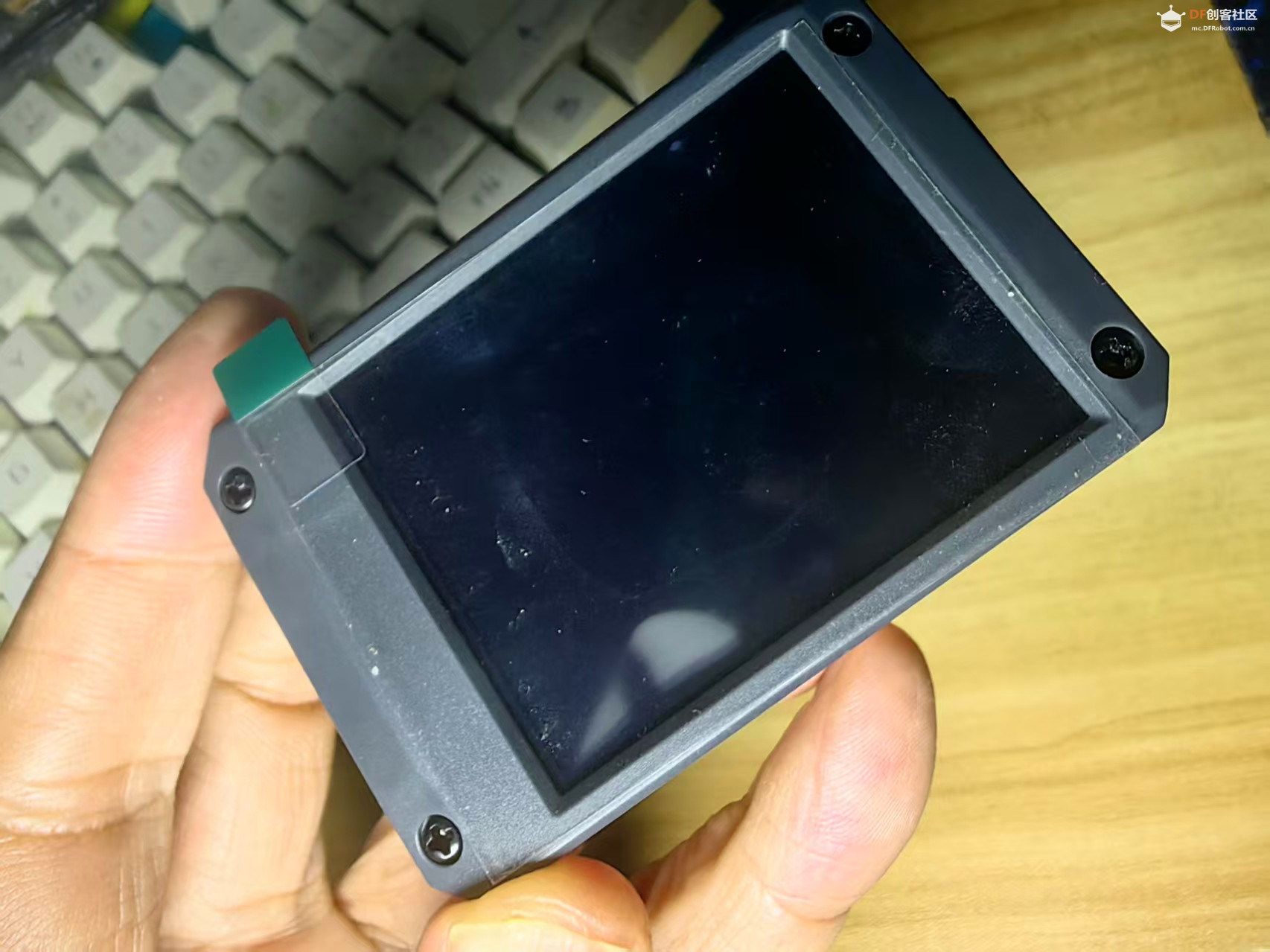

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

绘制关键点的draw_keypoints方法

1、什么是关键点？
这里的关键点（keypoints）是指图像中的特征点，通常是图像中比较显著或者独特的点，具体来说：

2、特征点的特性：
这些点通常是图像中的角点、边缘交叉点等具有显著特征的位置
它们在图像的不同视角下都容易被识别
这些点的周围像素值变化较大，使其具有独特性
实际应用中的关键点可能是：

3、物体的角点
纹理丰富区域的特征点
图案中的显著交叉点
物体轮廓上的重要点

4、用途：
目标跟踪
物体识别
图像匹配
运动检测
由于寻找关键点对性能消耗较大，所以我们减少了识别的区域，只识别屏幕最中心的部分的关键点

5、寻找关键点

image.find_keypoints([roi[, threshold=20[, normalized=False[, scale_factor=1.5[, max_keypoints=100[, corner_detector=image.CORNER_AGAST]]]]]])
复制代码

该函数从指定的 ROI 元组 (x, y, w, h) 中提取 ORB 关键点。您可以使用 image.match_descriptor 函数比较两组关键点以获取匹配区域。若未发现关键点，则返回 None。

roi 是感兴趣区域的矩形元组 (x, y, w, h)。若未指定，默认 ROI 为整个图像。操作范围仅限于该区域内的像素。
threshold 控制提取关键点的数量（取值范围为 0-255）。对于默认的 AGAST 角点检测器，该值应设为约 20；对于 FAST 角点检测器，该值应设为约 60 至 80。阈值越低，提取的角点越多。
normalized 是布尔值。若为 True，则在多分辨率下关闭关键点提取。若您不关心处理扩展问题，且希望算法运行更快，则将其设置为 True。
scale_factor 是一个大于 1.0 的浮点数。较高的比例因子运行速度较快，但图像匹配效果相对较差。理想值介于 1.35 和 1.5 之间。
max_keypoints 是关键点对象能够容纳的最大关键点数量。若关键点对象过大导致内存问题，请适当降低该值。
corner_detector 是提取关键点所使用的角点检测器算法。可选值为 image.CORNER_FAST 或 image.CORNER_AGAST。FAST 角点检测器速度较快，但准确度较低。
注意： 此方法仅支持灰度图像。

6、绘制关键点

image.draw_keypoints(keypoints[, color[, size=10[, thickness=1[, fill=False]]]])
复制代码

在图像上绘制特征点。

color：指定颜色，适用于灰度或 RGB565 图像。默认为白色。对于灰度图像，可以传递灰度值（0-255）；对于 RGB565 图像，可以传递反向字节序的 RGB565 值。
size：控制特征点的大小。
thickness：控制线条的粗细（以像素为单位）。
fill：如果为 True，则填充特征点。
返回图像对象，以便后续方法可以链式调用。

该方法不支持压缩图像和 Bayer 格式图像

7、项目测试实验代码

#【花雕动手做】CanMV K230 AI视觉识别模块之使用draw_keypoints()方法绘制关键点

"""
Camera preview demo
摄像头预览演示

This script initializes camera sensor, displays preview and handles cleanup
本脚本初始化摄像头传感器、显示预览并处理清理工作
"""

import sys
import uos as os
import time
from media.sensor import *
from media.display import *
from media.media import *

def init_sensor():
    """
    Initialize camera sensor with specified configuration
    使用指定配置初始化摄像头传感器

    返回:
        Sensor: 初始化好的传感器对象
    """
    # Create sensor instance with resolution 1280x960
    # 创建分辨率为1280x960的传感器实例
    sensor = Sensor()

    # Reset sensor to default state
    # 将传感器重置为默认状态（恢复默认参数）
    sensor.reset()

    # Configure channel 1 output format to 640x480 RGB565
    # 配置通道1输出格式为640x480 RGB565（彩色图像）
    # RGB565格式：每个像素16位（5位红色，6位绿色，5位蓝色）
    sensor.set_framesize(width=640, height=480, chn=CAM_CHN_ID_1)
    sensor.set_pixformat(Sensor.RGB565, chn=CAM_CHN_ID_1)

    # Configure channel 0 output format to 640x480 GRAYSCALE
    # 配置通道0输出格式为640x480 GRAYSCALE（灰度图像）
    # 灰度图像更适合特征点检测算法
    sensor.set_framesize(width=640, height=480, chn=CAM_CHN_ID_0)
    sensor.set_pixformat(Sensor.GRAYSCALE, chn=CAM_CHN_ID_0)

    return sensor

def main():
    """
    Main function to run camera preview
    运行摄像头预览的主函数
    """
    sensor = None  # 传感器对象初始化为None

    # 定义感兴趣区域(ROI) - Region of Interest
    # 格式: (x, y, width, height)
    # 从(220,140)开始，宽200像素，高200像素的正方形区域
    roi = (220, 140, 200, 200)

    try:
        # Initialize camera sensor
        # 初始化摄像头传感器
        sensor = init_sensor()

        # Initialize display with ST7701 driver
        # 使用ST7701驱动初始化显示器
        # 分辨率640x480，to_ide=True表示同时输出到IDE和硬件屏幕
        Display.init(Display.ST7701, width=640, height=480, to_ide=True)

        # Initialize media management
        # 初始化媒体管理（管理摄像头、显示等硬件资源）
        MediaManager.init()

        # Start sensor operation
        # 启动传感器运行（开始捕获图像）
        sensor.run()

        # Main loop to capture and display frames
        # 捕获和显示帧的主循环
        while True:
            # Capture color frame from channel 1 for display
            # 从通道1捕获彩色帧用于显示
            # RGB565格式，适合人眼观看
            img = sensor.snapshot(chn=CAM_CHN_ID_1)

            # Capture grayscale frame from channel 0 for keypoint detection
            # 从通道0捕获灰度帧用于关键点检测
            # 灰度图像计算量小，更适合计算机视觉算法
            img_g = sensor.snapshot(chn=CAM_CHN_ID_0)

            # Draw ROI rectangle on the color image
            # 在彩色图像上绘制ROI矩形框
            # color=(173, 216, 230): 浅蓝色
            # fill=False: 不填充，只绘制边框
            # thickness=3: 线宽3像素
            img.draw_rectangle(roi, color=(173, 216, 230), fill=False, thickness=3)

            # Find keypoints in the grayscale image within ROI
            # 在灰度图像的ROI区域内查找关键点
            keypoints = img_g.find_keypoints(
                threshold=30,        # 特征点检测阈值，值越小检测越敏感
                scale_factor=1.2,    # 尺度因子，用于构建图像金字塔
                max_keypoints=30,    # 最大特征点数量，限制计算复杂度
                roi=roi              # 指定感兴趣区域，只在该区域内检测
            )

            # If keypoints are detected
            # 如果检测到特征点
            if keypoints:
                # Print keypoints information for debugging
                # 打印特征点信息用于调试
                print(keypoints)

                # Draw keypoints on the color image
                # 在彩色图像上绘制特征点
                img.draw_keypoints(
                    keypoints,        # 特征点列表，包含每个特征点的坐标和分数
                    color=(255, 0, 0), # 红色 (RGB格式)
                    size=8,           # 特征点显示大小（像素）
                    thickness=4,      # 绘制线条的粗细
                    fill=True         # 填充特征点（实心圆点）
                )

            # Display captured frame with keypoints
            # 显示带有关键点的捕获帧
            Display.show_image(img)

    except KeyboardInterrupt:
        # Handle user interruption (Ctrl+C)
        # 处理用户中断（Ctrl+C）
        print("User interrupted the program")
        print("用户中断了程序")

    except Exception as e:
        # Handle other exceptions
        # 处理其他异常
        print(f"An error occurred: {str(e)}")
        print(f"发生错误: {str(e)}")

    finally:
        # Cleanup section - always executed
        # 清理部分 - 始终执行

        # Stop sensor if initialized
        # 如果传感器已初始化则停止
        if isinstance(sensor, Sensor):
            sensor.stop()

        # Deinitialize display
        # 反初始化显示（释放显示资源）
        Display.deinit()

        # Enable sleep mode
        # 启用睡眠模式（节能）
        os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
        time.sleep_ms(100)  # 等待100毫秒确保资源释放完成

        # Release media resources
        # 释放媒体资源
        MediaManager.deinit()

if __name__ == "__main__":
    # Program entry point
    # 程序入口点
    main()
复制代码

解读这段CanMV K230关键点检测代码的技术细节和实现原理：

整体架构分析
1. 双通道并行处理架构
python

# 关键的双通道配置

sensor.set_pixformat(Sensor.RGB565, chn=CAM_CHN_ID_1)    # 显示通道

sensor.set_pixformat(Sensor.GRAYSCALE, chn=CAM_CHN_ID_0) # 处理通道
复制代码

技术优势：
性能优化：灰度图像处理计算量仅为彩色图像的1/3
实时性保证：算法处理和显示渲染并行进行
资源利用：充分利用硬件多通道能力

核心技术深度解析
1. 关键点检测算法原理
find_keypoints() 方法底层可能使用的算法：

python

# 基于FAST角点检测算法的实现原理

def fast_corner_detector(image, threshold):

    """

    FAST (Features from Accelerated Segment Test) 算法

    """

    keypoints = []

    for y in range(3, image.height-3):

        for x in range(3, image.width-3):

            # 获取中心像素强度

            center = image[y][x]



            # 检查16个周边像素

            circle_pixels = get_bresenham_circle(x, y)



            # 快速测试：检查连续N个像素是否都大于或小于中心像素

            if fast_test(circle_pixels, center, threshold):

                # 计算角点得分

                score = compute_corner_score(circle_pixels, center)

                keypoints.append(Keypoint(x, y, score))



    return non_maximum_suppression(keypoints)
复制代码

ORB特征点检测流程：

text
1. oFast角点检测
   └── 构建图像金字塔
   └── 多尺度角点检测
   └── Harris角点响应计算

2. rBRIEF描述符计算
   └── 方向归一化
   └── 二进制描述符生成
   └── 特征点排序和筛选

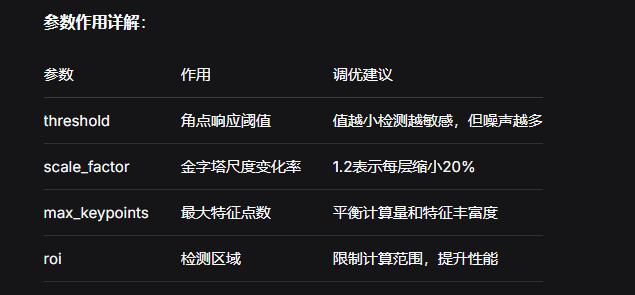

2. 参数调优分析
python

keypoints = img_g.find_keypoints(

    threshold=30,        # 角点检测阈值

    scale_factor=1.2,    # 图像金字塔尺度因子

    max_keypoints=30,    # 最大特征点数量

    roi=roi              # 感兴趣区域

)
复制代码

3. ROI技术实现原理
python

roi = (220, 140, 200, 200)  # (x, y, width, height)

ROI内存访问优化：



c

// 底层C实现可能类似这样

for(int y = roi_y; y < roi_y + roi_height; y++) {

    for(int x = roi_x; x < roi_x + roi_width; x++) {

        // 只处理ROI区域内的像素

        process_pixel(image[y][x]);

    }

}
复制代码

计算量对比：
全图检测：640×480 = 307,200 像素
ROI检测：200×200 = 40,000 像素
性能提升：约87%的计算量减少

图像处理流水线分析
1. 数据流架构
text
摄像头传感器
    ↓
双通道输出
    ├── 通道0 (GRAYSCALE) → 特征检测 → 关键点坐标
    └── 通道1 (RGB565) → 显示渲染 ← 绘制关键点
    ↓
显示输出

2. 内存管理策略
python

# 图像缓冲区内存占用分析

gray_buffer = 640 * 480 * 1  # 307,200 字节 (300KB)

rgb_buffer  = 640 * 480 * 2  # 614,400 字节 (600KB)

total_memory = gray_buffer + rgb_buffer  # 约900KB



# 关键点数据结构

class Keypoint:

    x: int16          # 2字节

    y: int16          # 2字节

    score: float32    # 4字节

    angle: float32    # 4字节

    size: float32     # 4字节

    # 总计: 16字节/关键点 × 30 = 480字节
复制代码

算法性能优化技术
1. 图像金字塔优化
python

# 多尺度检测的实现

def build_image_pyramid(image, scale_factor, levels):

    pyramid = [image]

    for i in range(1, levels):

        # 高斯模糊 + 下采样

        blurred = gaussian_blur(pyramid[i-1])

        downsampled = resize(blurred, scale_factor)

        pyramid.append(downsampled)

    return pyramid
复制代码

2. 非极大值抑制(NMS)
python

def non_maximum_suppression(keypoints, radius=3):

    """

    移除相邻区域内响应较低的特征点

    """

    suppressed = []

    keypoints.sort(key=lambda kp: kp.score, reverse=True)



    for kp in keypoints:

        is_local_max = True

        for existing in suppressed:

            if distance(kp, existing) < radius and kp.score <= existing.score:

                is_local_max = False

                break

        if is_local_max:

            suppressed.append(kp)



    return suppressed
复制代码

实际应用场景扩展
1. 实时目标跟踪
python

class FeatureTracker:

    def __init__(self):

        self.prev_keypoints = None

        self.prev_descriptors = None



    def track(self, current_frame):

        current_keypoints = current_frame.find_keypoints(roi=tracking_roi)



        if self.prev_keypoints:

            # 特征点匹配

            matches = self.match_features(self.prev_descriptors,

                                        current_keypoints.descriptors)

            # 计算运动向量

            motion = self.calculate_motion(matches)

            return motion



        self.prev_keypoints = current_keypoints

        return None
复制代码

2. 视觉里程计
python

def visual_odometry(prev_frame, curr_frame):

    prev_kps = prev_frame.find_keypoints()

    curr_kps = curr_frame.find_keypoints()



    # 特征匹配

    matches = feature_matcher.match(prev_kps, curr_kps)



    # 本质矩阵估计

    E, mask = cv.findEssentialMat(prev_pts, curr_pts, camera_matrix)



    # 姿态恢复

    _, R, t, mask = cv.recoverPose(E, prev_pts, curr_pts, camera_matrix)



    return R, t  # 旋转和平移矩阵
复制代码

错误处理和鲁棒性分析
1. 异常处理机制
python

try:

    # 主要处理逻辑

    sensor.run()

    while True:

        img = sensor.snapshot(chn=CAM_CHN_ID_1)

        # ... 处理代码

except KeyboardInterrupt:

    # 用户主动中断 - 友好退出

except Exception as e:

    # 其他异常 - 防止系统崩溃

finally:

    # 资源清理 - 确保资源释放
复制代码

2. 算法鲁棒性考虑
python

def robust_keypoint_detection(image):

    # 1. 图像质量检查

    if image.is_too_dark() or image.is_too_bright():

        adjust_exposure()



    # 2. 特征点数量验证

    keypoints = image.find_keypoints()

    if len(keypoints) < 5:  # 特征点太少

        # 调整检测参数或返回错误

        return adjust_and_retry(image)



    # 3. 特征点分布检查

    if not is_uniformly_distributed(keypoints):

        # 特征点聚集在某些区域

        return redistribute_keypoints(keypoints)



    return keypoints
复制代码

性能基准测试
根据代码参数估算性能：
处理分辨率：200×200 ROI
特征点数量：最多30个
预计帧率：15-30 FPS（取决于硬件）
内存占用：约900KB图像缓冲区 + 算法临时内存

技术总结
这段关键点检测代码展示了：
嵌入式视觉系统设计：双通道并行处理架构
实时算法优化：ROI限制、参数调优、内存管理
计算机视觉基础：特征点检测算法原理
系统集成能力：摄像头、显示、算法的协同工作
工程实践：异常处理、资源管理、性能考量

这是一个典型的嵌入式计算机视觉应用，为更复杂的目标识别、SLAM、AR等应用提供了基础技术支撑。代码在性能、功能和可维护性之间取得了很好的平衡。

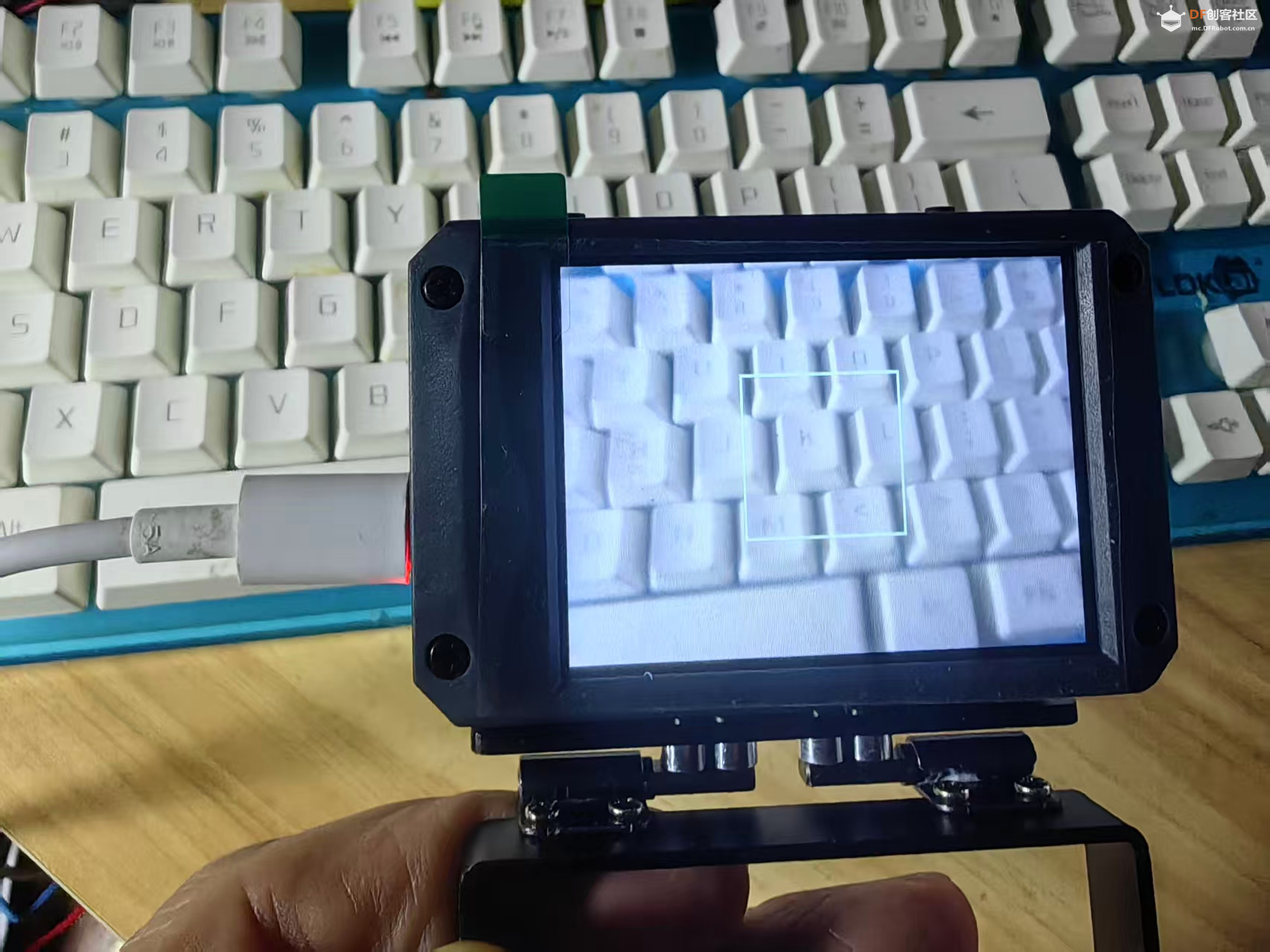

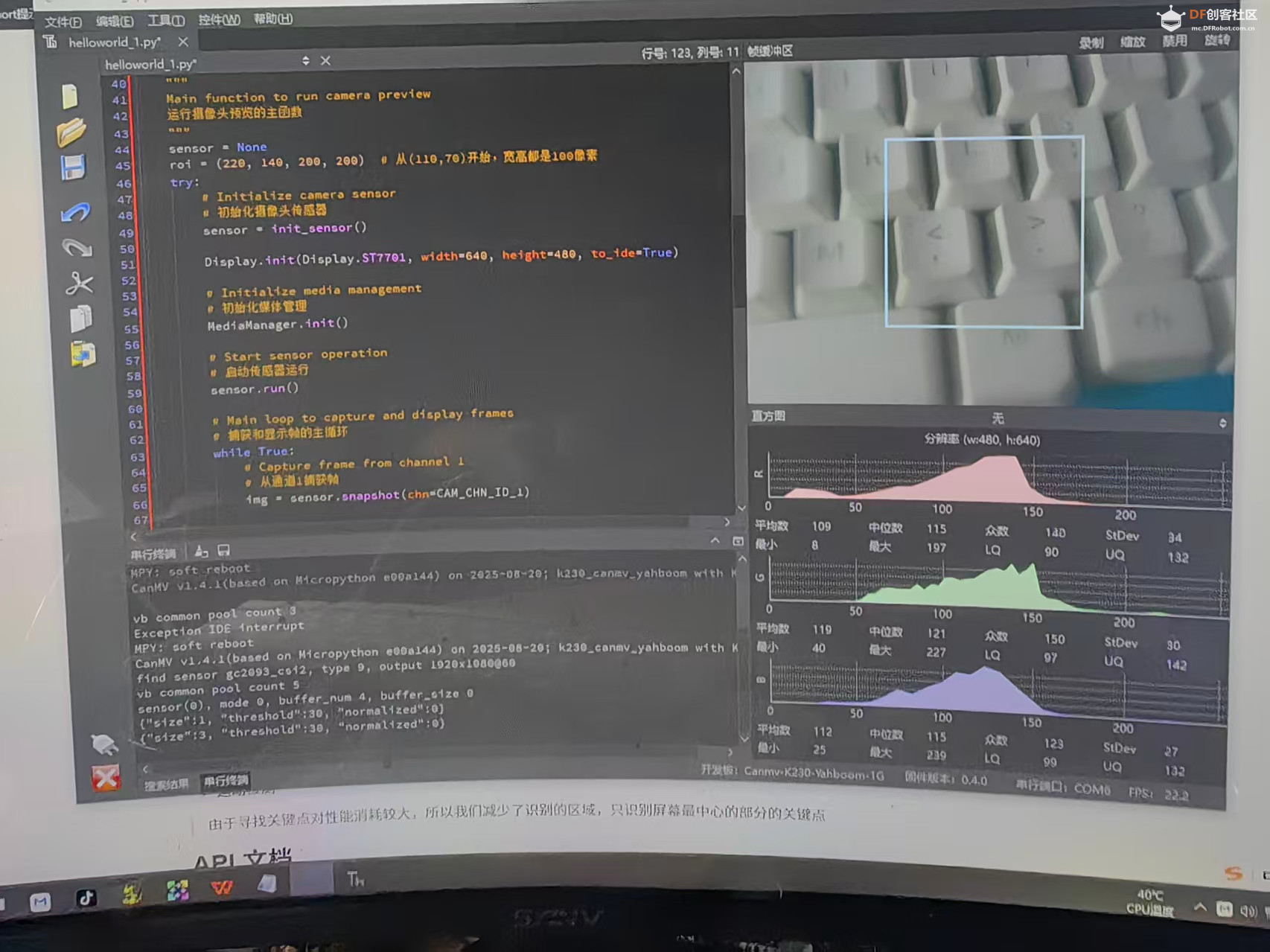

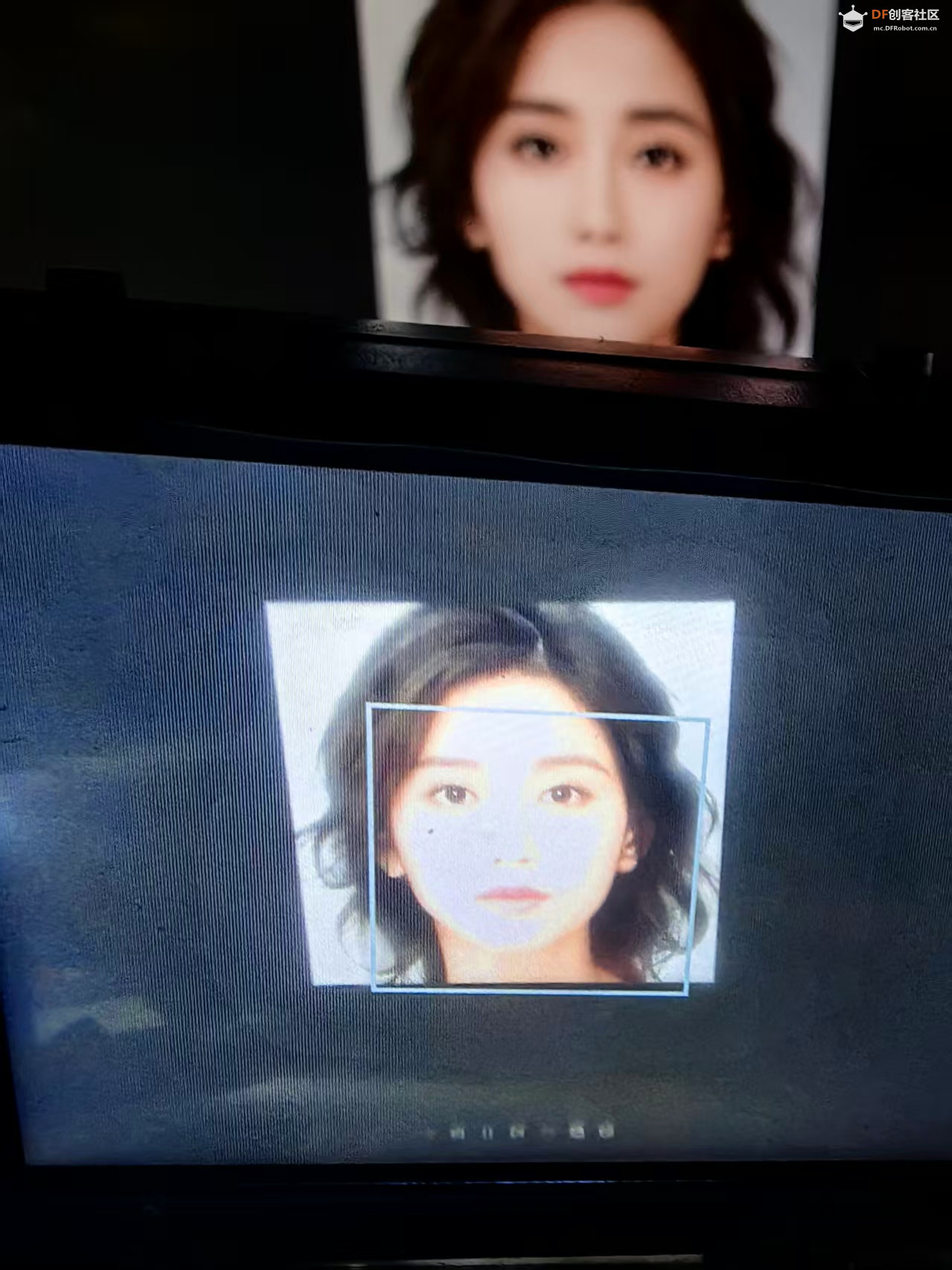

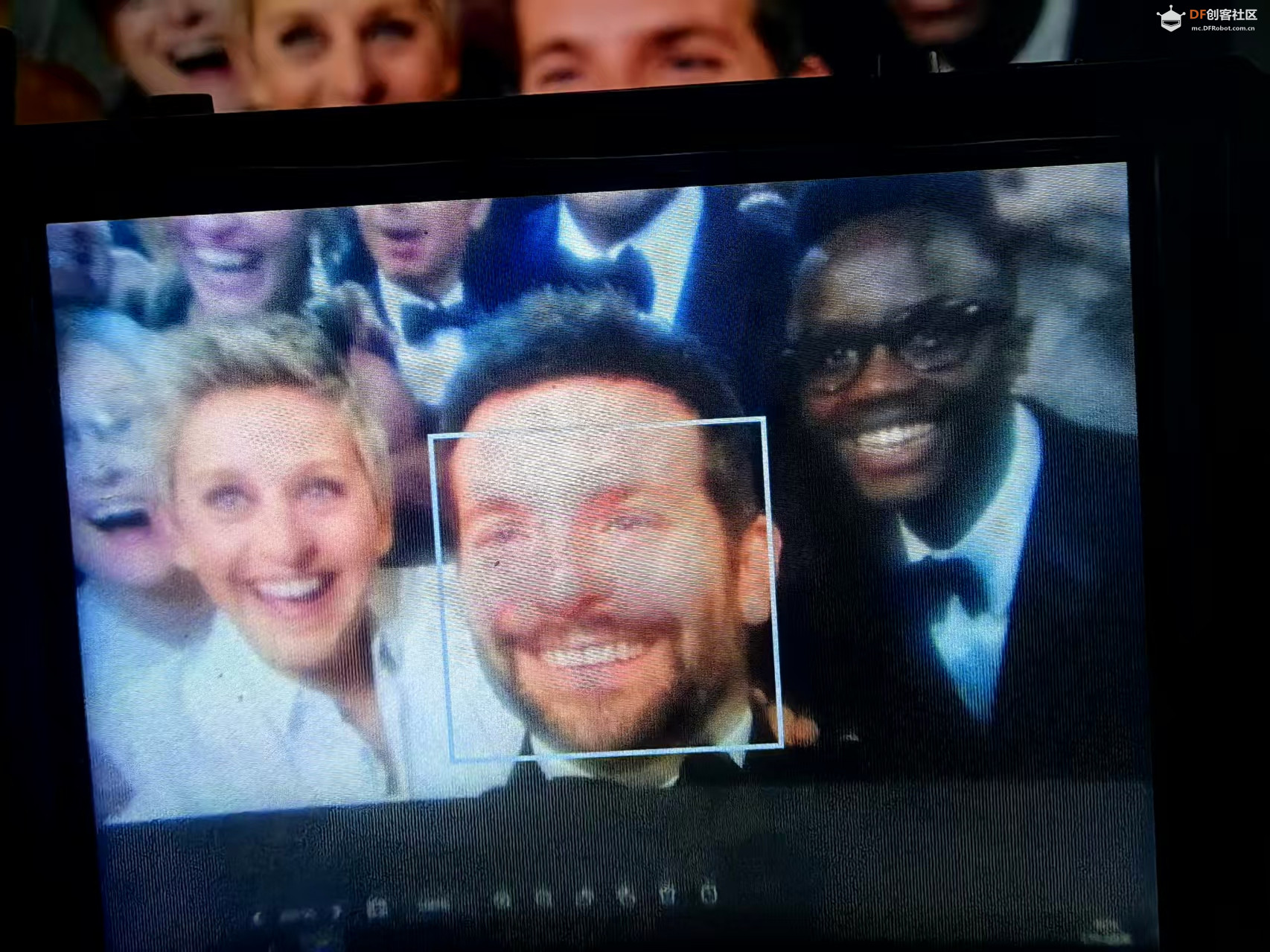

实验场景图
