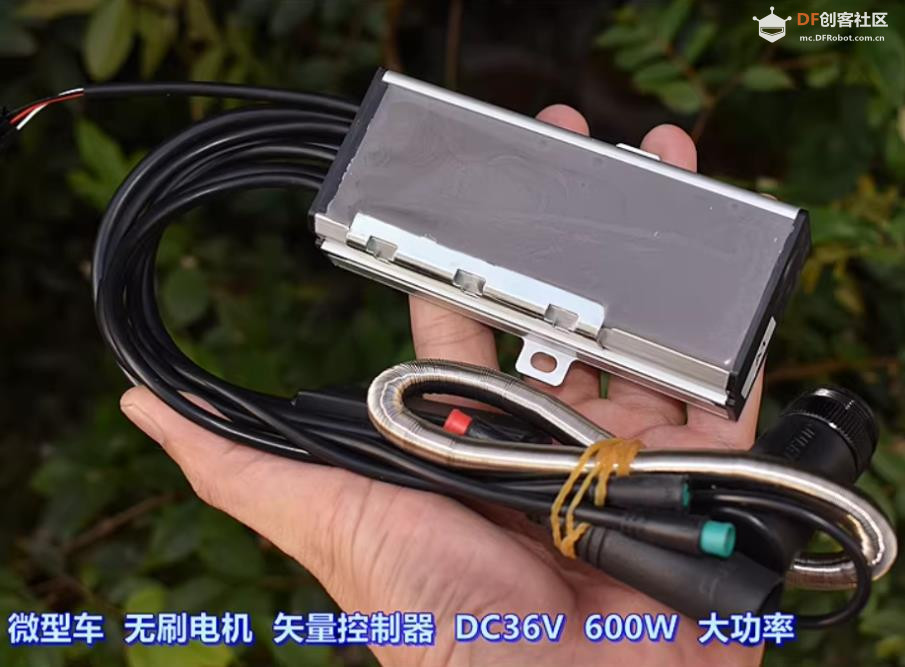

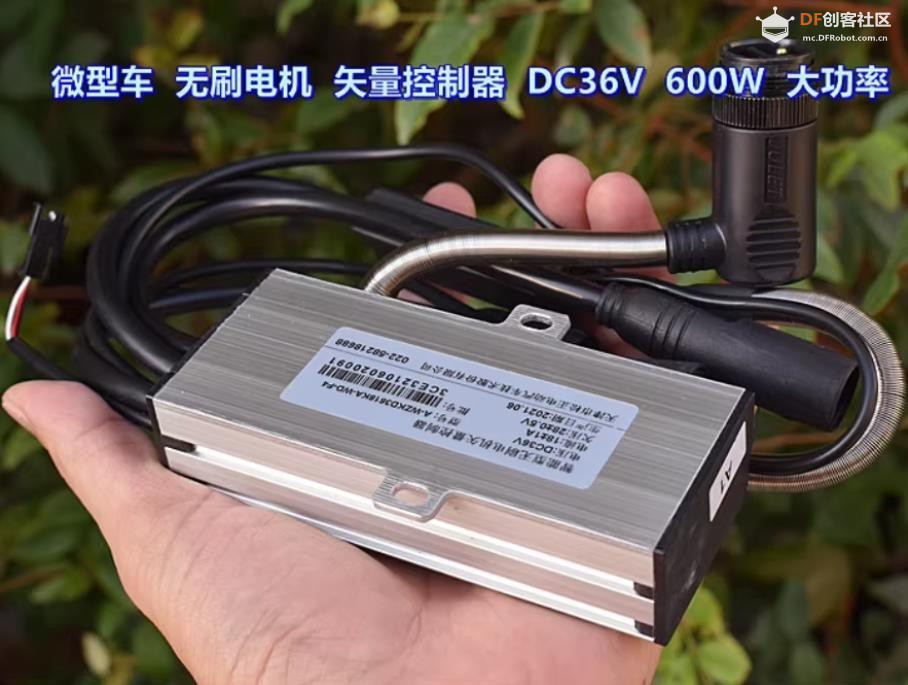

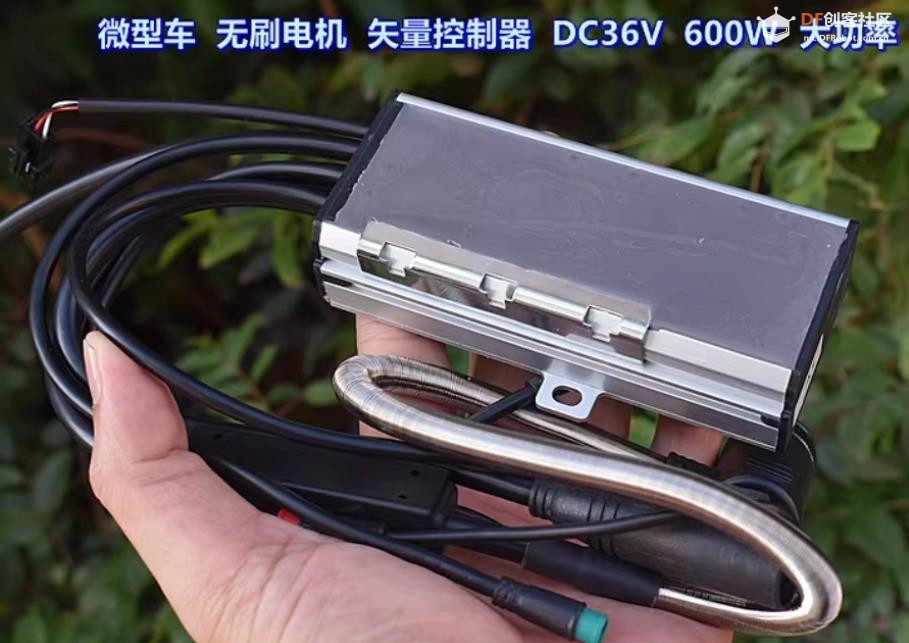

【花雕动手做】6.5 寸轮毂方案之 36V600W 有感矢量控制器

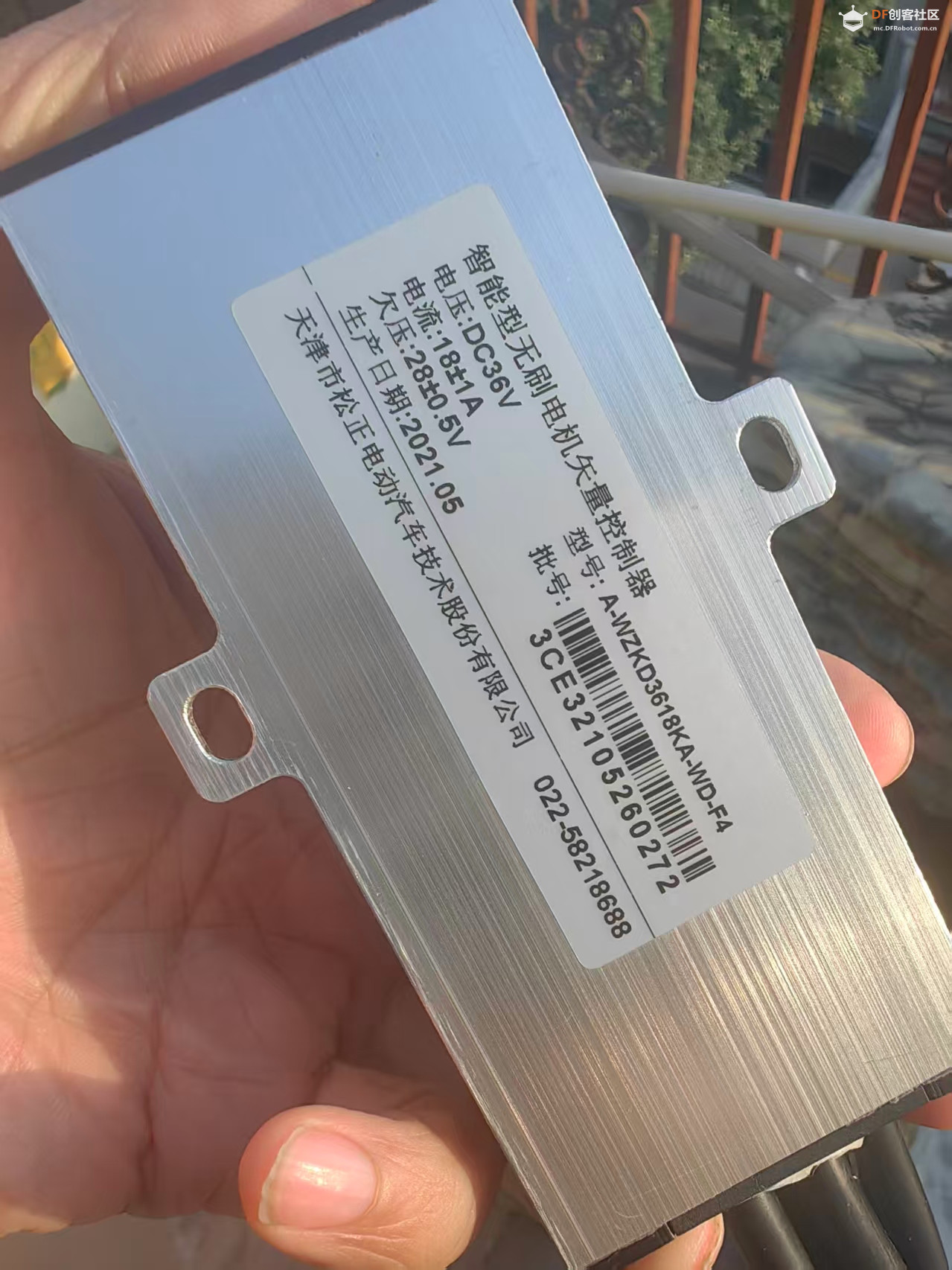

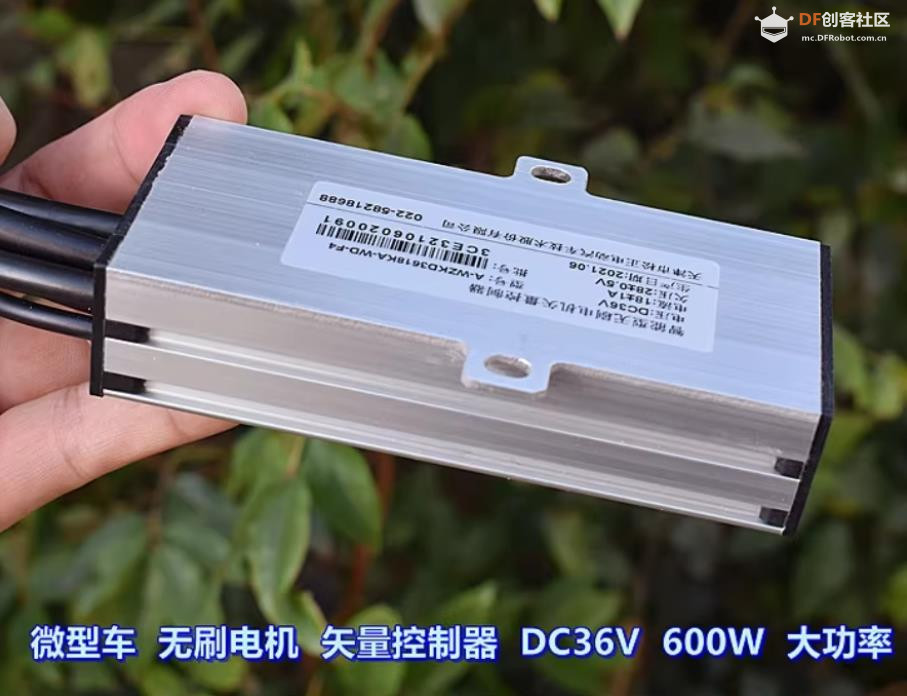

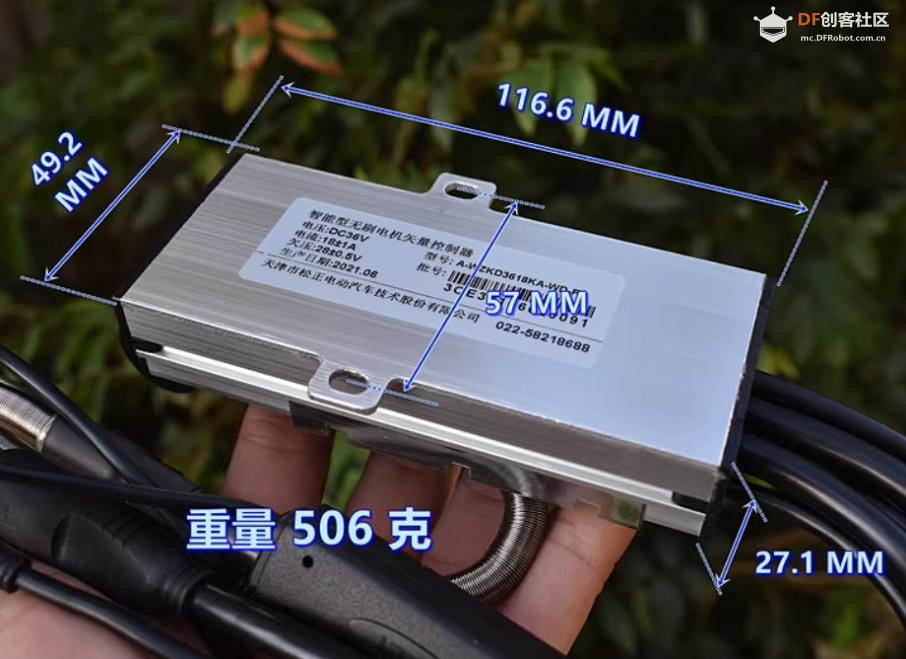

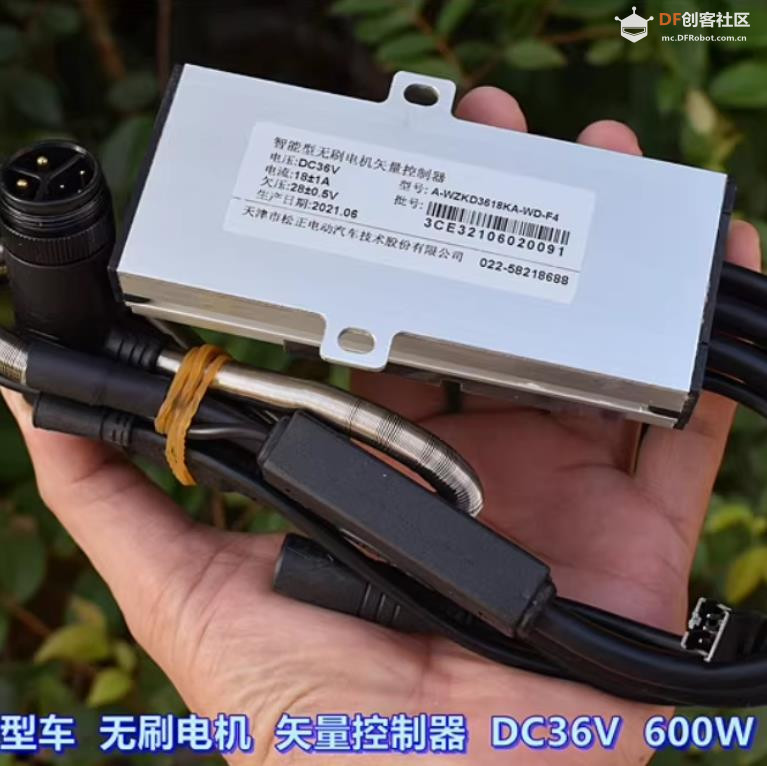

主要技术参数
产品名称：智能型无刷电机矢量控制器
型号：A-WZKD3618KA-WD-F4
额定电压：DC 36V
额定电流：18±1A
欠压保护：28±0.5V
生产日期：2021.05
生产厂家：天津市松正电动汽车技术股份有限公司
批号：3CE321052602772
联系电话：022-58218688

根据同系列产品资料，可推断其典型参数：
额定功率：约 648W（36V × 18A）
控制方式：FOC 矢量控制（正弦波驱动）
保护功能：过流、欠压、过温、堵转、防飞车等
应用场景：电动自行车、电动滑板车、小型机器人等 36V 无刷电机驱动

功能模块说明
这款控制器属于典型的 FOC 矢量驱动方案，内部主要由以下模块构成：
1. 电源输入与滤波36V 直流电源输入，经 EMI 滤波、浪涌抑制后进入主回路。内置 DC-DC 降压模块，为控制电路提供 5V/12V 辅助电源。
2. 三相逆变桥
由 6 颗 MOSFET 组成三相全桥，驱动电机 U/V/W 三相绕组。栅极驱动芯片负责 MOSFET 的开关控制。
3. 主控与驱动
主控 MCU 运行 FOC 矢量控制算法，实现转矩与转速的精准控制。电流采样电路（采样电阻+运放）实时检测三相电流，用于闭环控制。

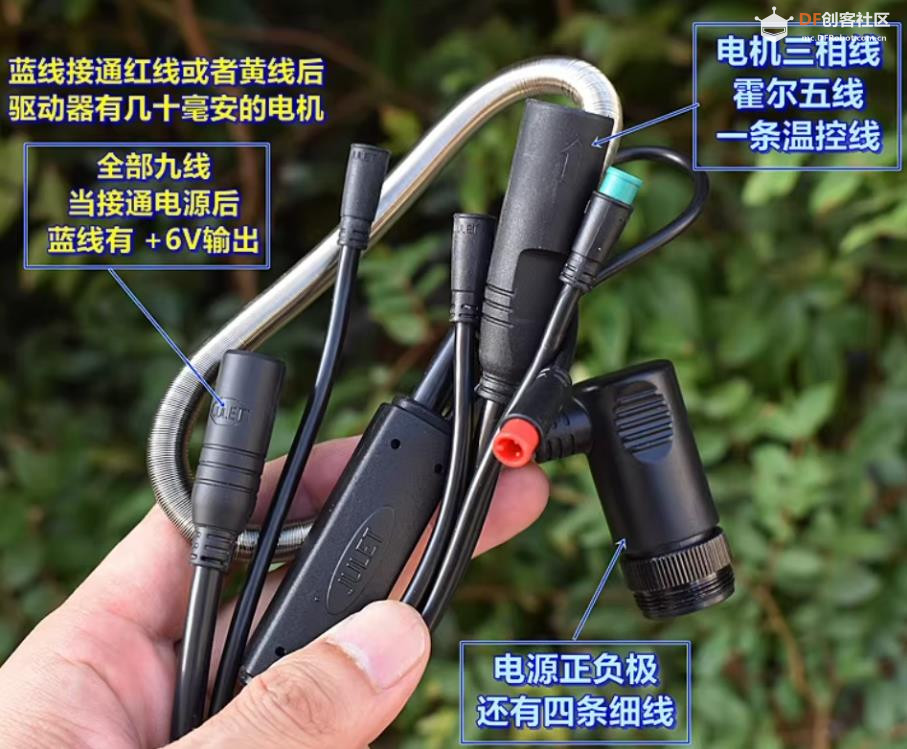

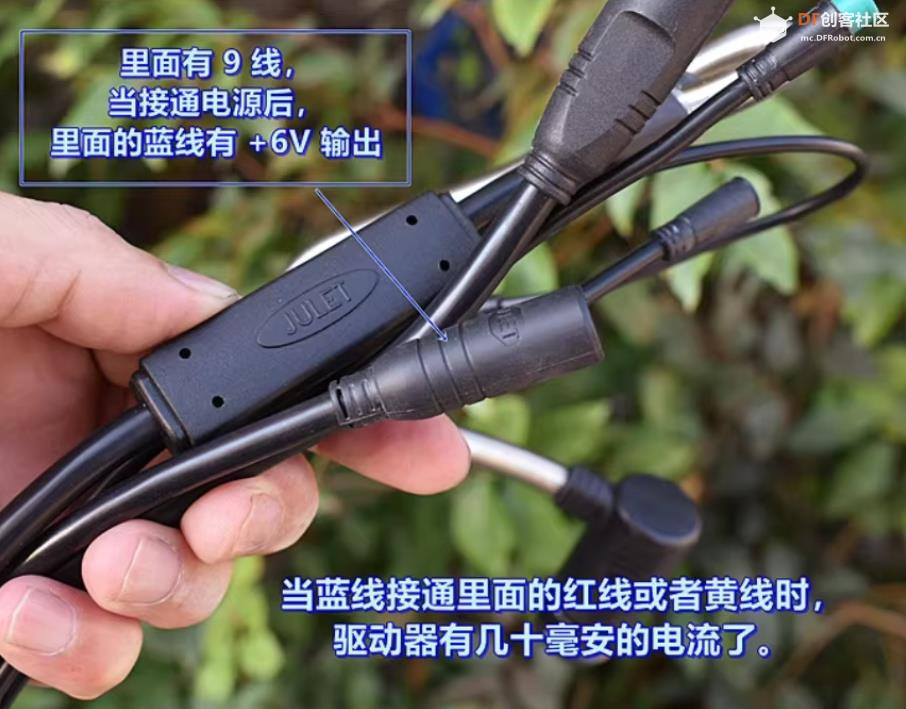

4. 信号接口
电机相线：U/V/W 三相输出，连接电机绕组。
霍尔/编码器接口：采集电机转子位置信号。
调速/控制信号：接受转把电压（1-4.2V）或 PWM/串口指令。
通讯接口：UART/LIN 等，用于参数调试与状态反馈。
5. 保护与诊断
过流保护：通过电流采样触发限流或关断。
欠压保护：当电压低于 28V 时，控制器停止输出。
过温保护：检测功率管温度，过热时降额或停机。

36V智能型无刷电机矢量控制器（A-WZKD3618KA-WD-F4）接线与调试步骤
以下是针对36V智能型无刷电机矢量控制器（型号：A-WZKD3618KA-WD-F4）的通用接线与调试步骤，全程遵循“安全有序、避坑高效”原则，适配无刷有霍尔/编码器电机（可直接对接6.5寸有霍尔轮毂电机），按顺序操作即可顺利完成接线与调试，同时衔接前文接口说明和常见问题，避开实操踩坑。

一、接线前准备

1. 确认配件齐全

提前核对所有所需配件，避免接线中途缺件耽误操作，适配36V矢量控制器专属需求：

- 核心配件：A-WZKD3618KA-WD-F4控制器本体、无刷电机（带三相线+霍尔/编码器线，如6.5寸有霍尔轮毂电机）；

- 动力配件：36V锂电池组（标称36V，满电约42V，适配控制器额定电压，建议选用5-10Ah容量）；

- 控制配件：转把（调速手柄）、刹车断电开关（如有）、仪表/指示灯（如有）；

- 工具配件：绝缘胶带、热缩管、扎带、万用表（必备，用于核对电压、排查接线）。

2. 安全检查（重中之重，避免设备损坏）

- 断电操作：断开36V锂电池组所有输出线路，确保整个接线过程处于无电状态，杜绝触电、短路隐患；

- 线材检查：逐一检查所有线材的绝缘层，确认无破损、无裸露、无短路风险，尤其是电机相线和电源线路；

- 接地检查：将控制器和电机外壳可靠接地，防止静电或漏电损坏内部电子元件，保障设备稳定运行。

二、核心接线步骤（按顺序操作，先小信号后大动力）

1. 电机相线（U/V/W）接线（动力输出核心）

相线负责传输大电流驱动电机运转，接线重点确保接触良好，方向可后续调整：

- 控制器侧：找到三根粗线（通常为黄、绿、蓝三色），明确标记为U、V、W，对应电机三相动力接口；

- 电机侧：找到电机输出的三根相线（颜色通常与控制器相线对应，如6.5寸轮毂电机三相线多为黄、绿、蓝）；

- 接线方式：优先按颜色一一对应连接（黄→黄、绿→绿、蓝→蓝），无需刻意区分U、V、W顺序；

- 转向调整：后续上电试车若发现电机转向与预期相反，无需重新接线，任意调换两根相线（如黄↔绿）即可改变转向。

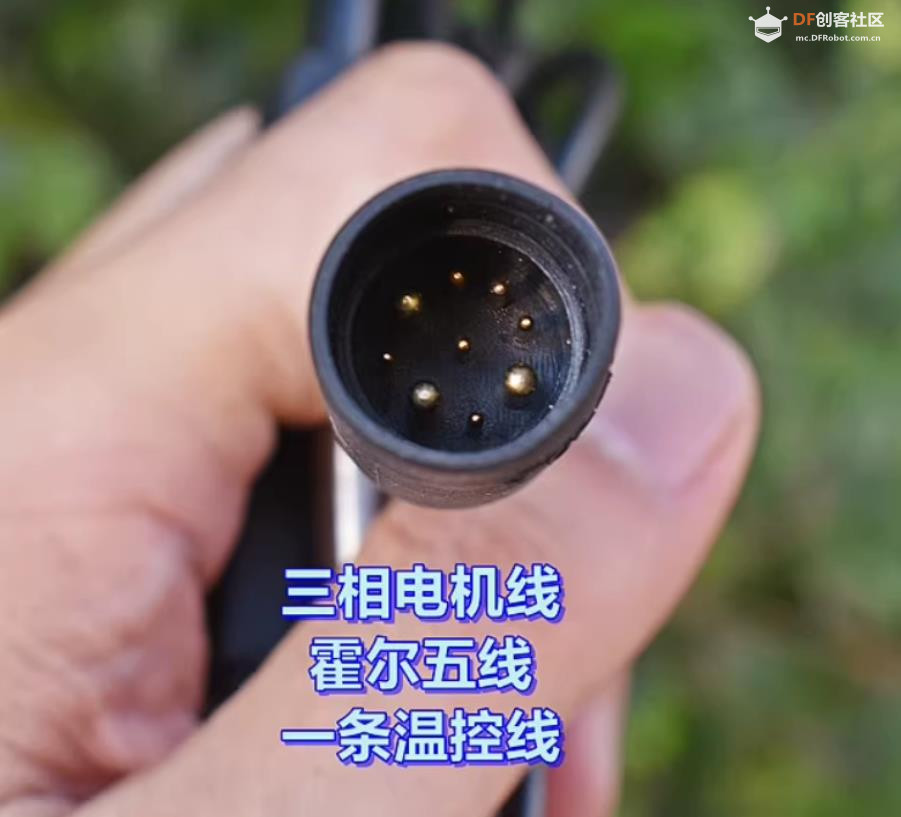

2. 电机霍尔/编码器接线（矢量控制关键，有感驱动必备）

霍尔/编码器负责反馈电机转子位置，确保控制器实现精准矢量换向，接线需严格对应极性：

- 控制器侧：找到5芯或6芯细线束（常规颜色为红、黑、黄、绿、蓝，部分带额外信号线），对应霍尔/编码器接口；

- 电机侧：找到霍尔/编码器插座，引脚定义通用且固定，务必对应接线：

  - 红线：+5V 霍尔/编码器电源（给传感器供电）；

  - 黑线：GND 地（共地，确保信号稳定）；

  - 黄线：霍尔U（转子位置反馈信号1）；

  - 绿线：霍尔V（转子位置反馈信号2）；

  - 蓝线：霍尔W（转子位置反馈信号3）。

- 接线方式：按颜色一一对应插接，轻轻按紧端子，确保接触良好，严禁接反正负极（会烧毁霍尔/编码器）。

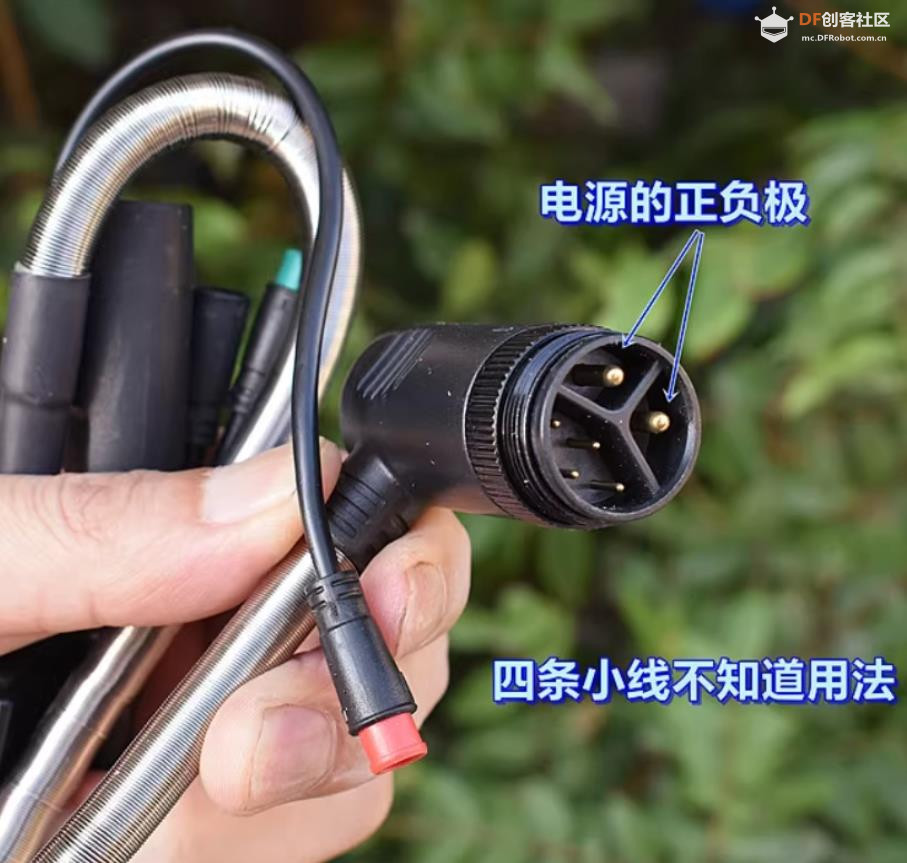

3. 电源输入接线（动力来源，严禁误接）

电源接线直接决定控制器能否正常工作，接反会瞬间烧毁内部芯片，务必反复核对：

- 控制器侧：找到两根粗线，明确标记为红线（正极）、黑线（负极），对应电源输入接口；

- 电池侧：红线接36V锂电池组正极（+），黑线接锂电池组负极（-）；

- 关键提醒：严禁正负极反接，36V矢量控制器对电源极性极度敏感，反接会瞬间烧毁主控芯片和功率管。

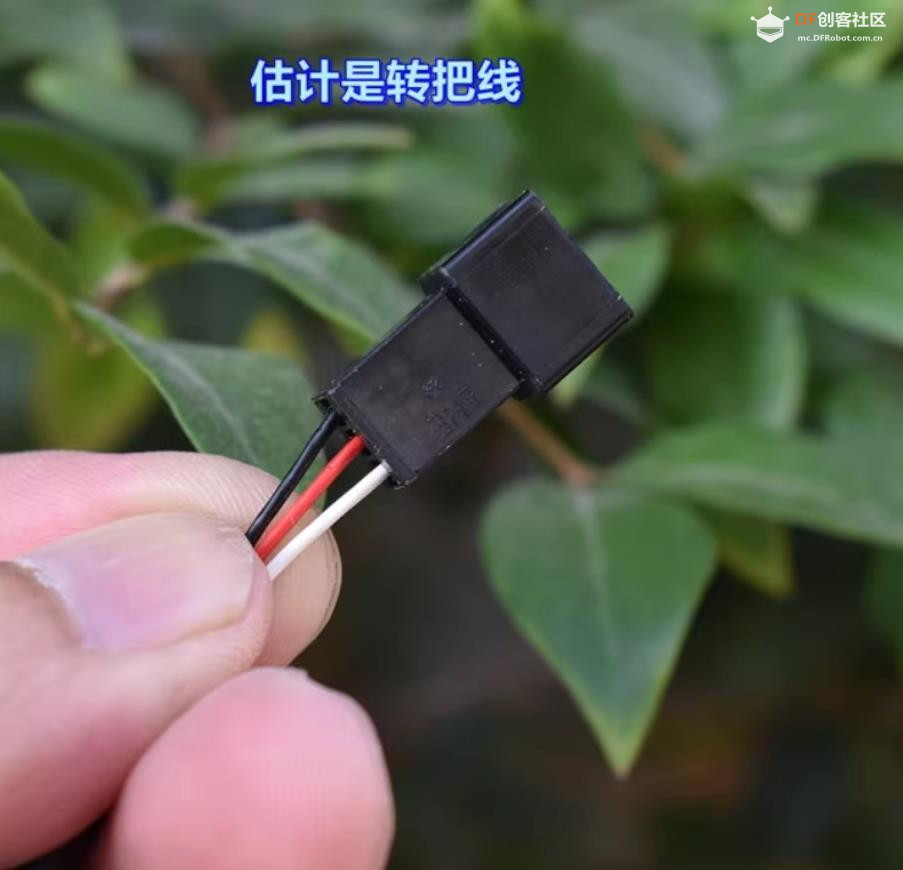

4. 转把（调速）接线（手动调速核心）

转把通过输出电压信号控制电机转速，接线需对应正负极和信号端，确保调速线性：

- 控制器侧：找到3芯细线（常规颜色为红、黑、绿/白），对应转把接口；

- 转把侧：按颜色对应接线，引脚定义固定：

  - 红线：+5V 转把供电；

  - 黑线：GND 地（与控制器、电机共地）；

  - 绿/白线：调速信号（电压范围0.8–4.2V）。

- 接线验证：接线完成后，转把回中状态下，信号端（绿/白线）电压应接近0.8–1.0V，确保转把正常。

5. 刹车断电接线（如有，安全保护必备）

刹车断电功能可实现紧急停机，避免意外发生，接线需匹配刹车开关类型：

- 控制器侧：找到2芯细线，对应刹车断电接口（标注有刹车标识，分常闭、常开两种类型）；

- 刹车开关侧：根据刹车开关类型（常闭/常开）对应接线，核心要求：捏刹车时，开关动作，控制器立即收到信号并切断电机输出；

- 测试要点：后续调试时需重点验证，确保刹车时电机立即停转，转把调速失效，保障使用安全。

6. 仪表/指示灯接线（如有，状态显示辅助）

仪表/指示灯用于显示电机转速、电池电量、设备故障等状态，接线按说明书对应即可：

- 控制器侧：找到相应信号输出线（如速度信号线、电量反馈线、故障指示灯线）；

- 仪表侧：对照仪表说明书，将控制器信号输出线与仪表对应接口连接，无需额外调试，上电后即可显示运行状态。

三、上电前检查（最后核对，避开隐形隐患）

所有接线完成后，切勿急于上电，做好以下检查，避免设备损坏：

- 接线核对：再次逐一核对所有线路，确认无短路、无反接，尤其是电源、霍尔线、相线的接线；

- 电压核对：用万用表测量，确认电池正负极与控制器电源接口正负极一致；霍尔线红黑之间暂不测量（未接电池时控制器不供电，可在首次上电后补充测量）；

- 状态核对：确保转把处于回中状态，刹车处于释放状态，无外力阻碍电机转动。

四、首次上电与调试（循序渐进，先空载后负载）

1. 上电操作（缓慢通电，观察异常）

- 缓慢接入36V锂电池组，接通电源后，密切观察控制器是否有异常发热、冒烟、异响等情况，如有立即断电排查；

- 若一切正常，用万用表测量霍尔线红黑两端，应有约5V电压，说明霍尔供电正常，控制器核心电路工作正常。

2. 空载试车（核心调试，排查基础故障）

空载试车无需安装轮胎，让电机悬空运行，重点检查电机运转状态：

- 操作：缓慢拧动转把，逐步加大调速信号，观察电机运转情况；

- 正常状态：电机应平滑启动，无抖动、无啸叫、转速均匀，调速线性良好；

- 故障排查：若电机抖动、异响或不转，按以下顺序排查（呼应前文常见问题）：

  - 第一步：检查霍尔线是否接错、接触不良或正负极接反；

  - 第二步：检查相线是否接错，尝试调换两根相线重试；

  - 第三步：确认控制器与电机匹配（均为36V无刷电机，矢量控制器适配有感驱动）。

3. 转向调整（按需修正，操作简单）

- 若空载试车时，电机转向与预期相反，无需重新接线；

- 调整方法：任意调换两根电机相线（如黄↔绿），再次试车即可改变转向；部分控制器支持通过参数设置调整转向，无需改线（可参考控制器说明书）。

4. 刹车断电测试（安全验证，必做步骤）

- 操作：拧动转把让电机正常运转，同时捏下刹车，观察电机状态；

- 正常状态：电机应立即停止运转，转把调速失效，松开刹车后，转把可正常控制电机；

- 故障排查：若刹车后电机仍继续运转，检查刹车开关类型与控制器设置是否匹配，或刹车接线是否错误。

5. 负载测试（实战验证，确保稳定）

空载正常后，进行负载测试，贴合实际使用场景（如6.5寸轮毂电机安装轮胎后测试）：

- 操作：安装轮胎，将电机固定在设备上（如机器人底盘），轻载试车，逐步测试起步、加速、爬坡等工况；

- 正常状态：起步平滑无顿挫，加速线性，控制器和电机无明显发热；爬坡、急加速时，温度控制在合理范围（不烫手），无异常异响；

- 注意：36V矢量控制器适配轻载、中载场景，避免长时间重载运行，防止控制器过热保护。

五、常见问题排查（快速定位，高效解决）

调试过程中若出现异常，可对照以下常见问题快速排查，呼应前文故障解决思路：

- 电机不转：优先检查电源接线（正负极、接触）、相线接线、霍尔线接线，其次检查转把信号（回中电压）、刹车断电是否误触发；

- 电机抖动/异响：核心原因是霍尔线接错、相线接错，或控制器矢量参数与电机不匹配，可先调整接线，再排查参数；

- 控制器过热：多为负载过大、散热不良（控制器未固定在通风处），或电机相线短路，需减轻负载、改善散热，或排查相线接线；

- 刹车后电机不停：刹车开关类型与控制器刹车模式设置不匹配，或刹车接线错误，可调整接线或控制器参数。

按以上步骤完成接线与调试，即可让36V智能型无刷电机矢量控制器（A-WZKD3618KA-WD-F4）稳定驱动无刷电机（如6.5寸有霍尔轮毂电机）运行，全程遵循安全操作规范，避开常见踩坑点。
