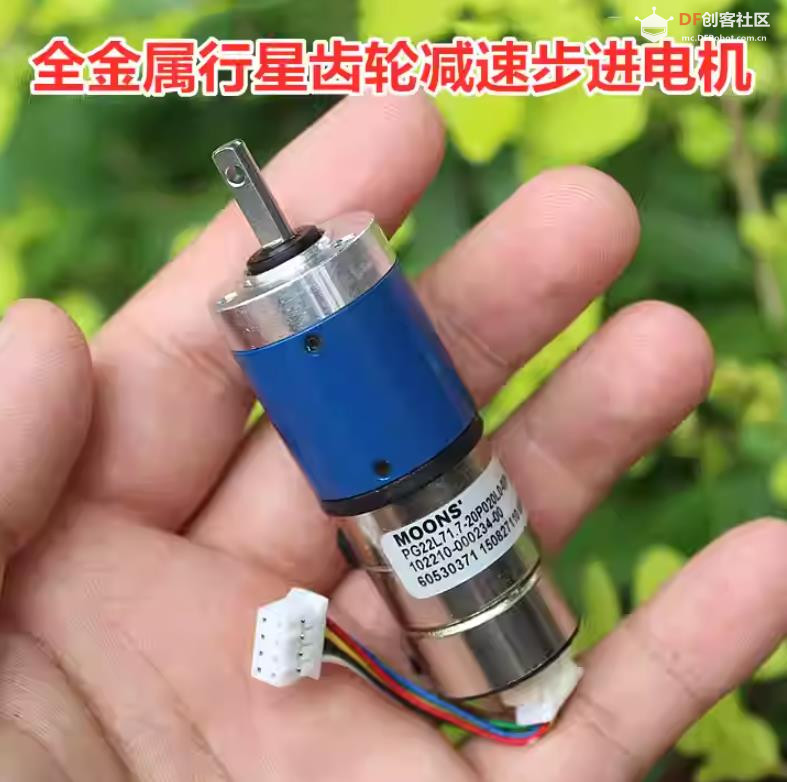

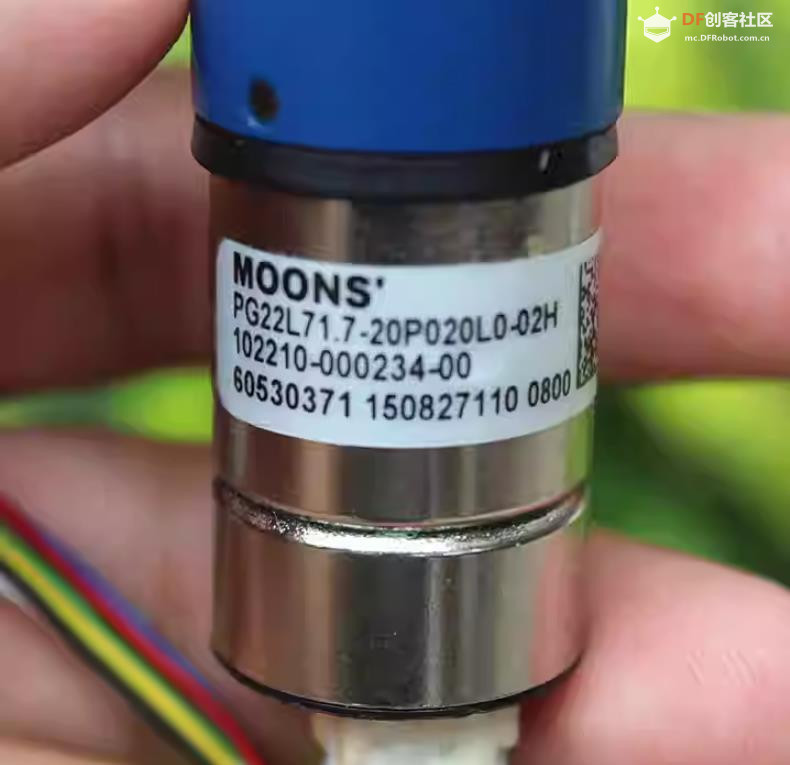

【花雕动手做】22mm全金属行星齿轮减速步进电机带霍尔

这是一款高集成度、高性价比的微型闭环步进驱动单元。它将步进电机的精确控制、行星减速机的大扭矩输出以及霍尔传感器的位置反馈功能集于一体，非常适合对空间、成本和可靠性有较高要求的移动机器人（如AGV舵轮、机械臂关节）或精密自动化设备。

一、核心特性解析
1、动力核心：二相四线步进电机
型号：通常对应FL20STH或类似20mm机座号。
电气参数：相电阻6.5Ω，相电感约1.7mH。这表明电机额定电压较低（约3.9V-5V），必须使用恒流型步进驱动器（如A4988、DRV8825、TMC2209）进行驱动，若直接接电源会因电流过大而烧毁。
步距角：标准1.8°（200步/转）。结合减速比，输出轴步距角约为 1.8°/71.5 ≈ 0.0252°，理论定位精度极高。
2、传动机构：全金属行星齿轮减速箱
减速比：71.5:1。这是典型的增扭降速设计。电机端的理论扭矩被放大至约71.5倍（需扣除约10%-15%的传动效率损失）。
结构：全金属齿轮（通常为粉末冶金或钢制）耐磨损、抗冲击，寿命远超塑胶齿轮。双滚珠轴承支撑输出轴意味着该轴能承受较大的径向负载（通常可达50N以上）和轴向负载，适合直接连接同步带轮或齿轮，抗冲击能力强。
3、反馈系统：霍尔检测（Z相/零位）
功能：电机尾部安装有霍尔传感器，对应转子上装有一对磁极（N/S）。电机每旋转一圈，霍尔输出一个完整的方波脉冲（或一个低电平脉冲）。
用途：测速（通过脉冲频率计算转速）、测向（需配合正交编码器逻辑，单霍尔通常仅能测速，需结合驱动时序判断方向，或该型号为双霍尔正交输出）、零位归零（作为机械原点的绝对位置参考，用于上电初始化或消除步进电机累积误差）。

二、应用场景
1、移动机器人（AGV/AMR）舵轮驱动：利用其大扭矩（71.5倍放大）驱动重载小车，霍尔反馈用于里程计校准，防止因地面打滑导致的步进丢步累积误差。
2、精密云台/机械臂关节：全金属齿轮背隙小，双轴承抗抖动，适合高精度角度定位。
3、自动化设备中的高负载直线模组：替代部分伺服电机，在成本敏感且需要大推力的场景下使用。

三、使用注意事项
1、霍尔接口电路：霍尔输出端为集电极开路（OC）或开漏（OD）输出，必须外接上拉电阻（通常4.7kΩ-10kΩ至3.3V/5V），否则MCU无法读取到高电平信号。
2、启动与制动：由于减速比大，输出轴惯性负载被放大（71.5²倍）。启动时需设置较低的加速度，否则易导致电机失步；急停时因惯性大，可能产生较大的反向冲击电动势，建议驱动器启用缓停或机械刹车。
3、闭环控制逻辑：单霍尔只能提供“每转一个脉冲”的参考，无法实现高分辨率闭环（如编码器那样）。通常用于开环启动+闭环纠错模式：平时按步进脉冲运行，定期（如每转）检查霍尔信号是否对齐，若不对齐则微调步进脉冲进行位置补偿。
4、散热：全金属外壳散热好，但大扭矩持续堵转时，电机绕组发热仍较大，需监控温升。

这是一款拆机成色优秀的 22mm 微型 20 系列步进减速电机，采用全金属三级行星减速箱，搭配双滚珠轴承与霍尔方向 / 速度反馈，体积小、扭力大、精度高，非常适合精密控制、机器人关节、计数检测与各类 DIY 改装项目。

一、核心结构与参数

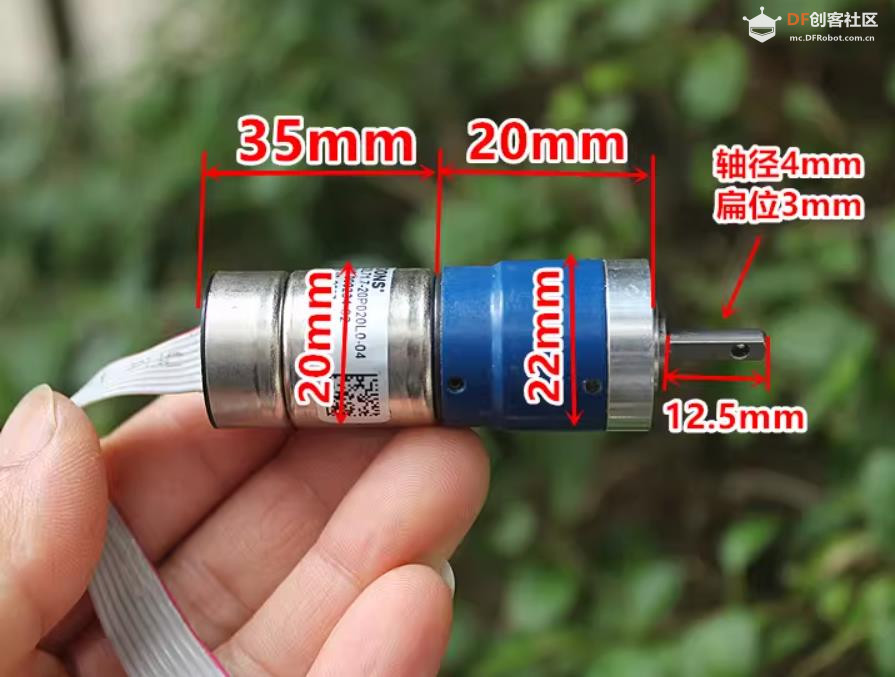

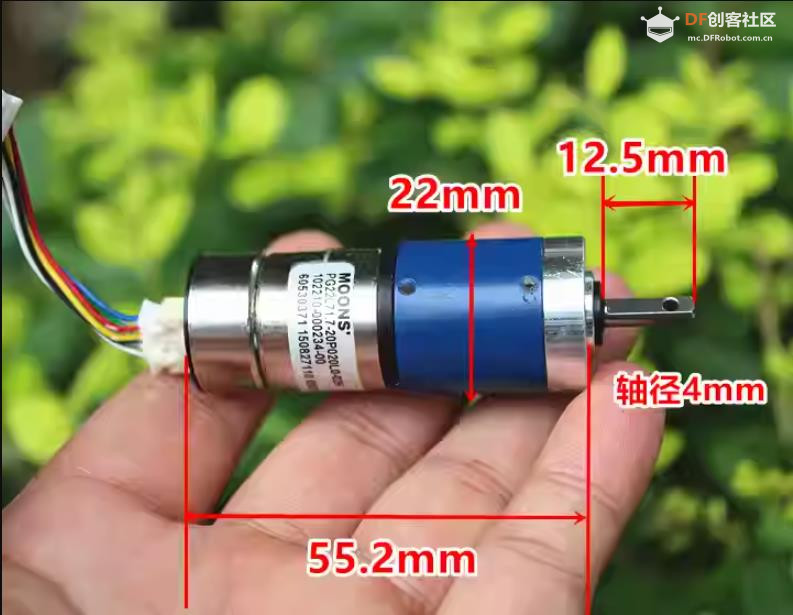

外径：22mm
电机类型：两相四线步进电机
减速结构：三级全金属行星齿轮减速
减速比：约 71.5:1

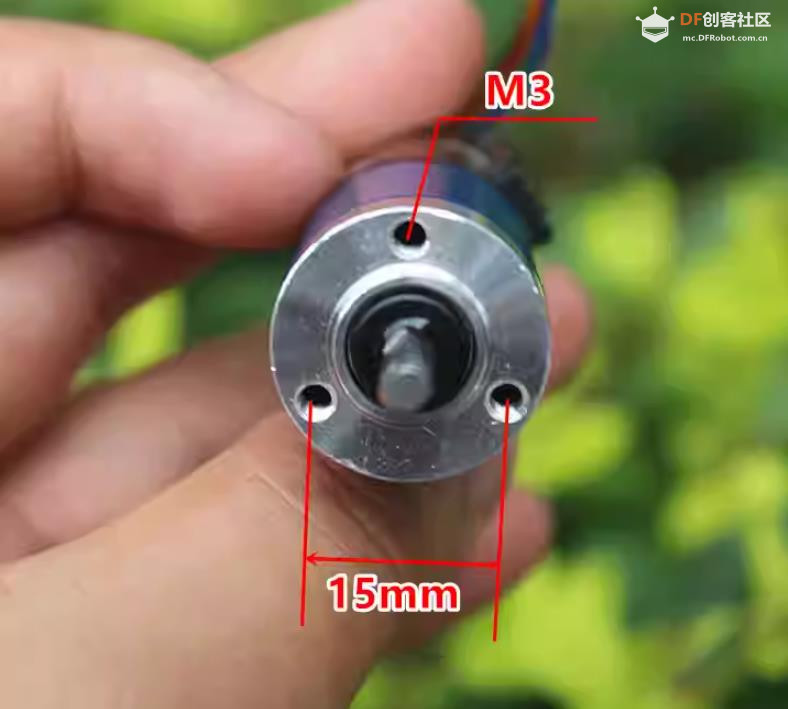

输出轴：双滚珠轴承支撑，轴径 4mm 扁轴
相电阻：约 7.5Ω
整机重量：约 78g

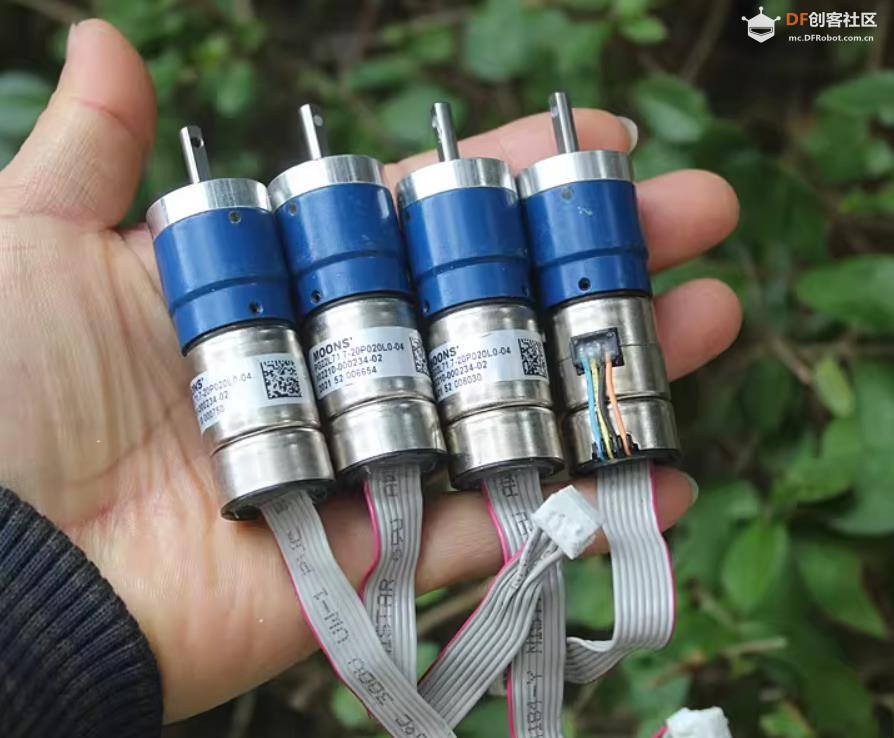

外观款式：共 2 款外观，功能与参数完全一致，具体以介绍图片对比为准

二、霍尔反馈功能（重点）

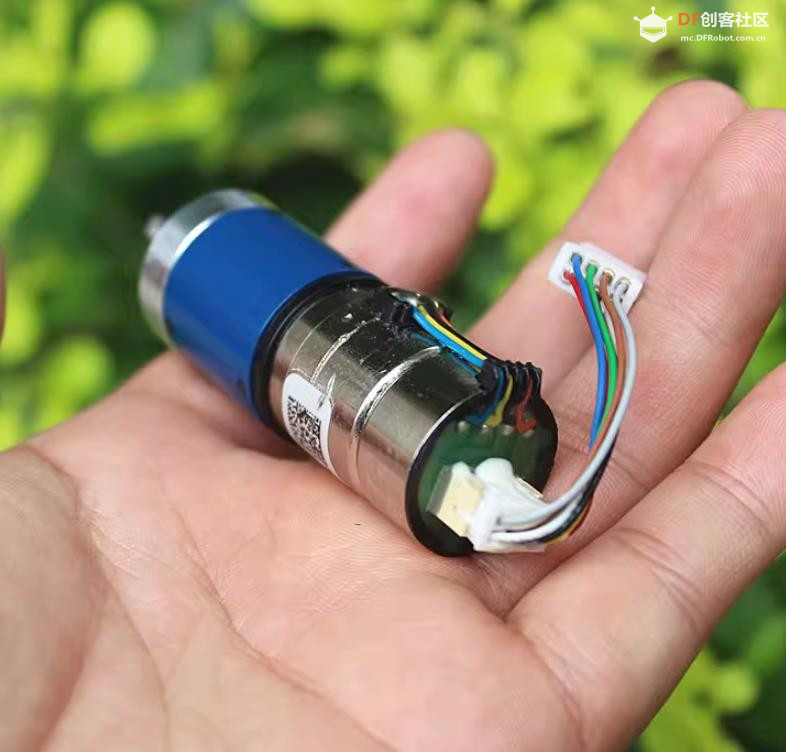

电机尾部自带霍尔检测模块
转子转盘上有 2 颗 NS 小磁铁
转一圈输出 1 个脉冲，可用于转速测量、计数、定位
支持旋转方向检测：方向不同输出高低电平不同

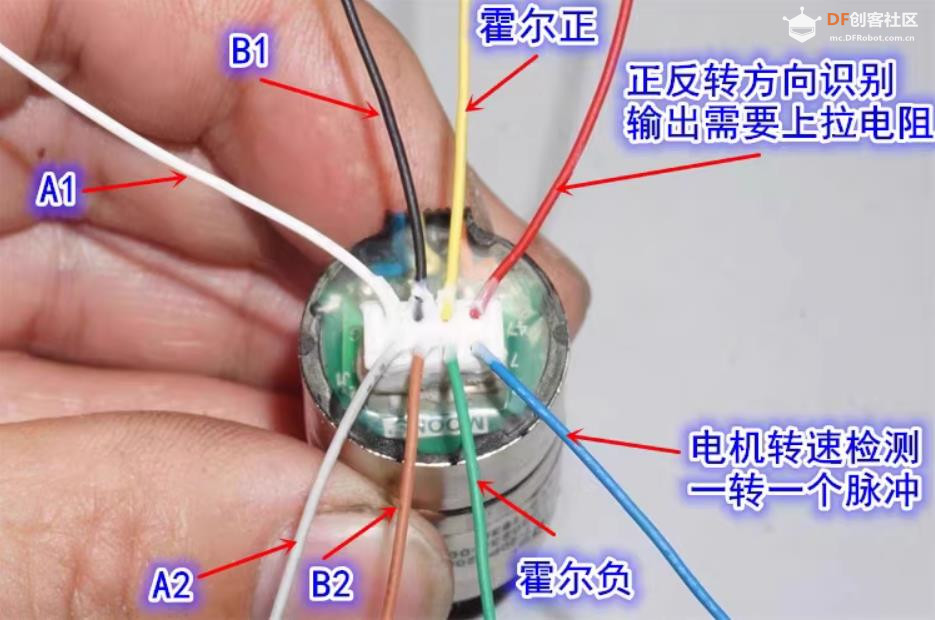

使用要求：方向检测脚需外接 10K 上拉电阻 才能正常工作

三、性能特点
拆机成色好，品质可靠，性价比高
全金属齿轮箱，耐磨、抗冲击、大扭力
双滚珠轴承输出轴，转动顺滑、精度高、寿命长
4mm 扁轴设计，安装传动更稳定，不易打滑
两相四线驱动，兼容常规步进驱动器
带霍尔反馈，可实现闭环控制、计数、方向判断，非常适合精密控制系统改装

四、适用场景
精密机械、小型机械臂、机器人关节、智能舵机改装
精密云台、阀门控制、医疗小型执行机构
需要转速 / 方向 / 计数检测的自动化改装项目
DIY 高精度定位、闭环调速、小体积大力矩动力装置

五、注意事项
霍尔方向检测引脚必须加 10K 上拉电阻 才能正常输出电平

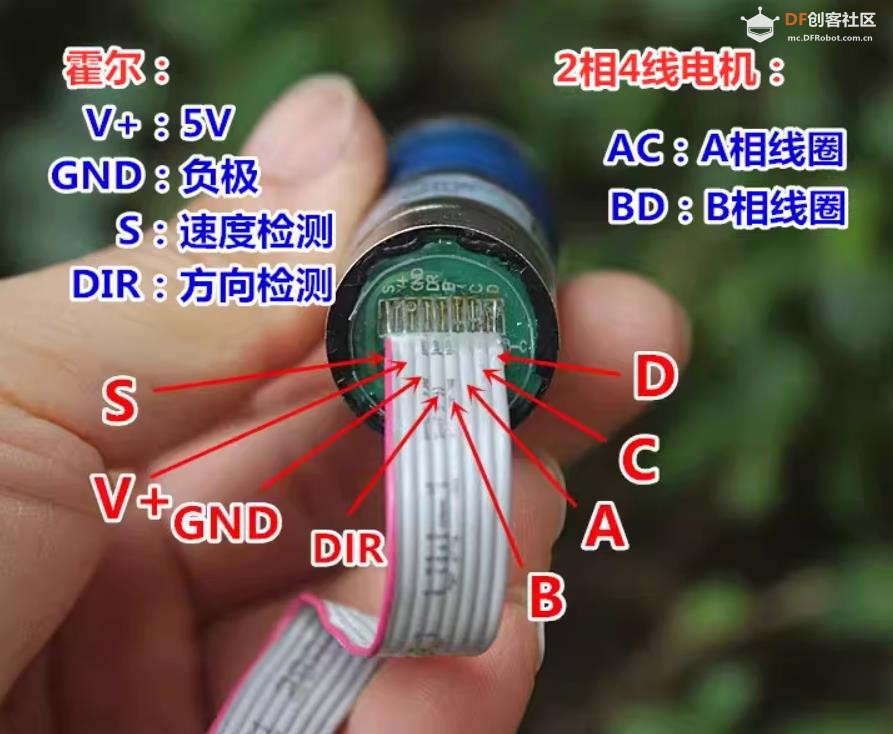

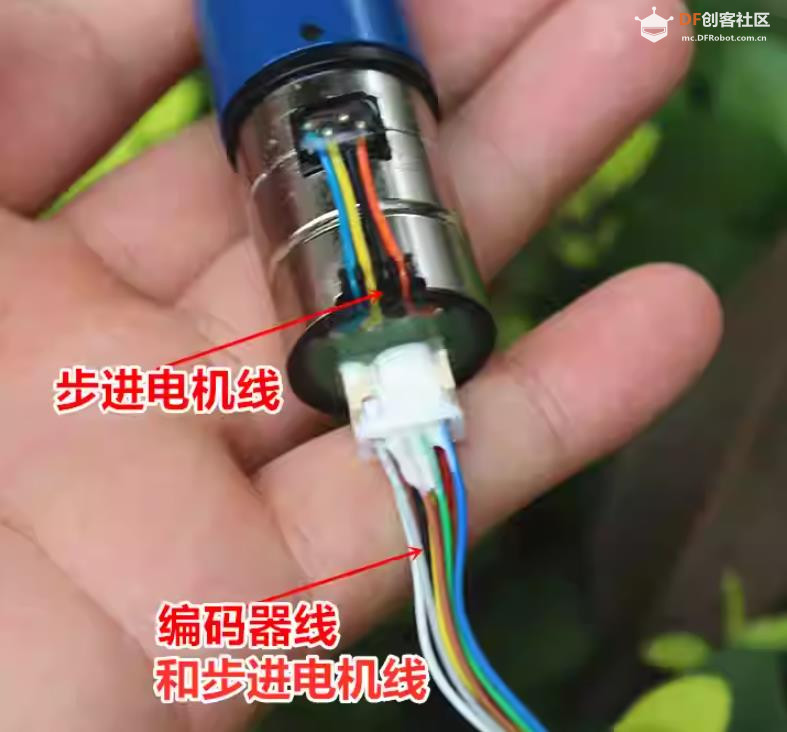

适配两相四线步进驱动器，按 A+、A-、B+、B - 正确接线
安装时避免撞击输出轴，保护双滚珠轴承与减速齿轮
