【花雕动手做】K10系列实验之网络服务动态 NTP 圆形挂钟

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

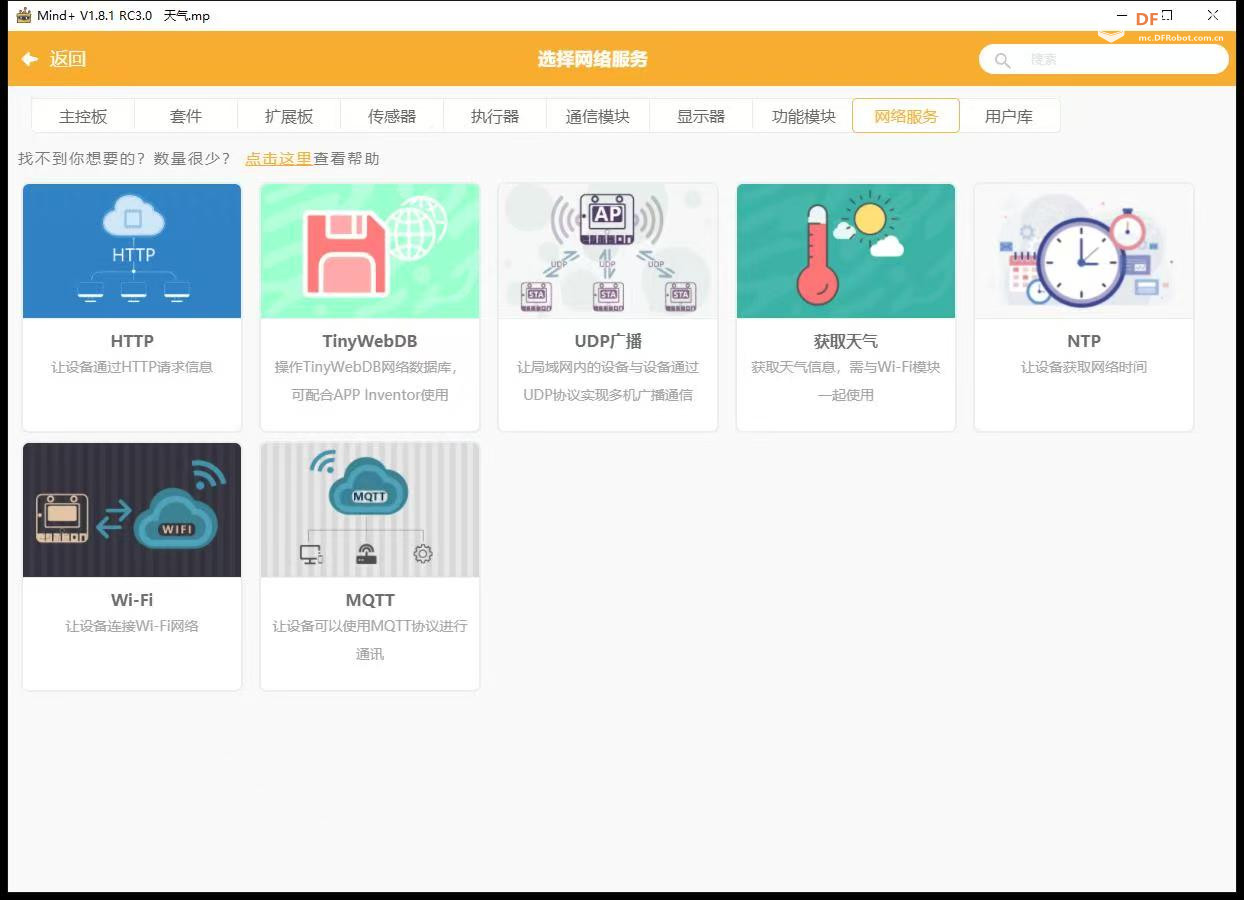

行空板K10的网络服务模块，都在这里

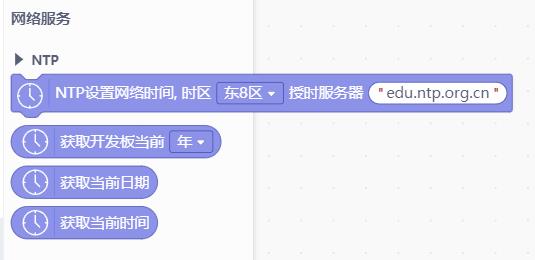

网络服务 NTP 授时积木

c573.jpeg#pic_center)

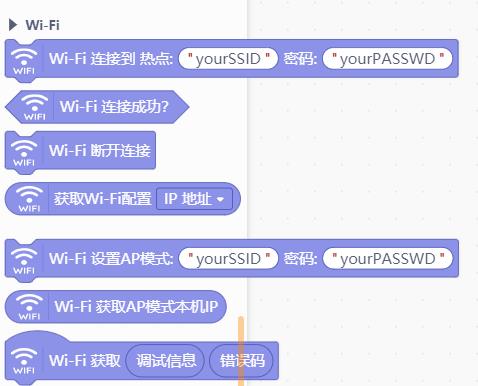

网络服务 Wi-Fi 相关积木

辅助：屏幕显示相关积木

知识点：Wi-Fi

Wi-Fi（无线保真）是一种允许设备通过无线电波连接到互联网的技术。以下是一些关于Wi-Fi的关键知识点：

1、基本概念
无线局域网（WLAN）：Wi-Fi 技术基于无线局域网 (WLAN)，通过无线电波在有限的区域内传输数据。
频段：常用的 Wi-Fi 频段有2.4GHz 和5GHz，5GHz 频段提供更快的速度，但覆盖范围较小；2.4GHz 频段则覆盖范围较大，但速度相对较慢。

2、主要标准
Wi-Fi 有多个版本，每个版本在速度和覆盖范围上都有不同的性能：
802.11b：2.4GHz 频段，最大传输速度为11 Mbps。
802.11g：2.4GHz 频段，最大传输速度为54 Mbps。
802.11n：2.4GHz 和5GHz 频段，最大传输速度为600 Mbps。
802.11ac：5GHz 频段，最大传输速度可达到1Gbps 以上。
802.11ax（Wi-Fi 6）：2.4GHz 和5GHz 频段，支持更高的速度和更大的设备连接数。

3、Wi-Fi 的工作原理
接入点（AP）：Wi-Fi 网络的核心组件，用于发送和接收无线信号，通常为路由器。
客户端设备：例如智能手机、电脑、平板电脑等，通过无线网络适配器连接到接入点。
数据传输：无线电波在接入点和客户端设备之间传输数据，通过SSID（服务集标识符）和安全协议（如 WPA2）进行连接和加密。

4、安全与加密
WEP：一种较早的加密标准，安全性较低，易被破解。
WPA/WPA2：较新的加密标准，WPA2 是目前广泛使用的加密协议，安全性更高。
WPA3：最新的加密协议，提供更强大的安全性和易用性。

5、Wi-Fi 的应用
Wi-Fi 广泛应用于家庭、办公、公共场所等环境，提供无线互联网连接：
家庭网络：用于连接智能家居设备、智能电视等。
办公网络：用于企业内部的无线连接，提高办公效率。
公共热点：例如咖啡店、机场等，为用户提供免费或付费的无线连接服务。

6、常见问题与解决方法
信号弱：检查路由器位置，避免放置在金属物品或墙壁后面，可以使用Wi-Fi中继器或Mesh网络增强信号。
连接不稳定：检查是否有设备过多，导致网络拥堵，尝试重启路由器或更换频段。
慢速：确保路由器和设备支持最新的Wi-Fi标准，检查是否有网络干扰或带宽被占用。

知识点：NTP网络授时

NTP 即网络时间协议（Network Time Protocol），是一种用于在计算机网络中同步时钟的协议，以下从主要特点、工作原理、应用场景等方面进行详细介绍：

1、定义与基本信息
NTP 属于应用层协议，基于 UDP（用户数据报协议）传输，使用 UDP 端口号 123。它的设计目标是使网络中的各个计算机保持时间同步，将所有计算机的时间同步到一个统一的时间基准上，其时间精度在局域网内可达亚毫秒级，在广域网中通常能达到几十毫秒的精度。

2、主要特点
高精度：通过复杂的算法和同步机制，NTP 能够实现较高的时间同步精度，满足大多数网络应用对时间准确性的要求。
稳定性：具有良好的稳定性，能够在不同的网络环境和系统负载下保持时间同步的可靠性，确保时间信息的准确传递和系统的稳定运行。
分层架构：采用分层的时间同步体系，将时间服务器组织成不同的层级，形成一个树形结构。顶层是权威时间源，如原子钟或 GPS 时钟，底层是普通的客户端。这种架构使得 NTP 能够适应大规模的网络环境，实现高效的时间同步。
可扩展性：协议具有良好的可扩展性，能够方便地添加新的功能和特性，以适应不断变化的网络需求和技术发展。

3、工作原理
NTP 客户端向 NTP 服务器发送时间请求报文，服务器接收到请求后，会在报文中填入当前的时间戳并返回给客户端。客户端根据接收到的时间戳和本地时间计算出时间偏移量，从而调整本地时钟。为了提高精度，NTP 还会考虑网络延迟等因素，采用多种算法对时间进行校准。

4、应用场景
金融领域：在银行系统、证券交易等金融业务中，时间的准确性至关重要。如股票交易的时间戳用于记录交易顺序和确定交易价格，时间不同步可能导致交易记录混乱、价格不一致等问题，影响市场的公平性和稳定性。
电信行业：通信网络中的各种设备需要精确的时间同步来保证信号的传输、交换和处理的准确性。如在 CDMA、GSM 等移动通信系统中，基站之间需要精确同步，以避免信号干扰，确保用户通话质量和数据传输的稳定性。
分布式系统：在云计算、大数据处理等分布式系统中，多个节点之间需要进行协同工作，时间同步能够保证数据的一致性和操作的顺序性。如分布式数据库中的事务处理，需要准确的时间戳来确保数据的更新顺序正确，避免数据冲突和不一致。
工业自动化：在工业生产过程中，各种自动化设备和控制系统需要精确的时间同步，以实现生产流程的协调和监控。如汽车制造生产线中的机器人操作、流水线的启停控制等，时间同步能够保证生产过程的准确性和高效性，提高产品质量和生产效率。

5、需要注意的事项
网络延迟：网络延迟可能会对时间同步的精度产生影响，在跨广域网进行时间同步时，需要考虑网络延迟的变化，采用合适的算法进行补偿。
服务器可靠性：NTP 服务器的可靠性直接影响时间同步的效果，应选择可靠的 NTP 服务器，并建立备份服务器，以防止单点故障。
安全问题：NTP 通信可能会受到网络攻击，如时间欺骗、拒绝服务攻击等，需要采取相应的安全措施，如使用认证机制、加密传输等，以确保时间同步的安全性和准确性。

【花雕动手做】行空板K10系列实验之网络服务NTP授时动态圆形挂钟
实验开源代码

// 引入WiFi物联网库，用于连接无线网络、支撑NTP网络授时
#include <DFRobot_Iot.h>
// 行空板K10核心驱动库，提供画布、画线、画圆、文字等图形绘制接口
#include "unihiker_k10.h"
// NTP网络授时库，同步互联网标准北京时间，获取时、分、秒、日期
#include <MPython_NtpTime.h>

// 全局浮点变量，volatile防止编译器优化，存储钟表绘图计算用角度偏移值、时分秒数值
volatile float mind_n_h, mind_n_m, mind_n_s, mind_n_a, mind_n_b, mind_n_i, mind_n_j;

// 自定义绘图函数声明，提前告知编译器后续定义的四个钟表绘制函数
void DF_HuaShiZhen();    // 绘制时针
void DF_HuaMiaoZhen();   // 绘制秒针
void DF_HuaFenZhen();    // 绘制分针
void DF_HuaBiaoPan();    // 绘制钟表表盘外圈、刻度、中心圆点

// 实例化WiFi联网对象
DFRobot_Iot     myIot;
// 实例化网络时间同步对象
MPython_NtpTime ntptime;
// 实例化行空板K10主控操作对象
UNIHIKER_K10    k10;
// 设置屏幕旋转方向参数2
uint8_t         screen_dir=2;

// 上电初始化函数，仅执行一次
void setup() {
        k10.begin(); // 初始化K10全部底层硬件资源
        k10.initScreen(screen_dir); // 按设定方向初始化显示屏
        k10.creatCanvas(); // 创建绘图画布，所有图形文字都绘制在画布上
        myIot.wifiConnect("zhz3", "z6156721"); // 连接指定WiFi名称与密码
        while (!myIot.wifiStatus()) {} // 阻塞等待，WiFi连接成功才向下执行
        ntptime.setNtpTime(ntptime.UTCEast8_t, "edu.ntp.org.cn"); // 配置东八区北京时间、国内授时服务器
        k10.setScreenBackground(0xFFFFFF); // 设置屏幕背景为纯白色
}

// 主循环，持续刷新时钟画面
void loop() {
        // 在坐标(75,5)位置、深蓝色、24号中英字体、透明度50、实心模式显示标题“圆形挂钟”
        k10.canvas->canvasText("圆形挂钟", 75, 5, 0x000099, k10.canvas->eCNAndENFont24, 50, true);
        // (45,40)红色字体打印NTP同步的完整日期
        k10.canvas->canvasText(ntptime.getDate(), 45, 40, 0xFF0000, k10.canvas->eCNAndENFont24, 50, true);
        // (45,70)蓝色字体打印NTP同步的时分秒时间
        k10.canvas->canvasText(ntptime.getTime(), 45, 0x0000FF, k10.canvas->eCNAndENFont24, 50, true);

        // 提取网络时间里的小时、分钟、秒存入全局变量，供绘图函数计算指针角度
        mind_n_h = ntptime.localTime(ntptime.Hour);
        mind_n_m = ntptime.localTime(ntptime.Minute);
        mind_n_s = ntptime.localTime(ntptime.Second);

        DF_HuaBiaoPan();   // 第一步：绘制表盘外圈、60秒刻度、12小时刻度、中心圆点
        DF_HuaShiZhen();   // 第二步：绘制时针
        DF_HuaFenZhen();   // 第三步：绘制分针
        DF_HuaMiaoZhen();  // 第四步：绘制秒针

        k10.canvas->updateCanvas(); // 一次性把所有绘制内容刷新到屏幕显示
        delay(500); // 延时500ms，降低刷新频率，减少屏幕闪烁与运算压力
}

// 自定义函数：绘制时针
void DF_HuaShiZhen() {
        k10.canvas->canvasSetLineWidth(6); // 设置时针线条粗细为6像素
        // 时针角度计算：1小时30°，每分钟额外偏移0.5°；三角函数换算屏幕坐标偏移量
        mind_n_a = (40 * (sin((float)((30 * mind_n_h) + (0.5 * mind_n_m)) / 180 * PI)));
        mind_n_b = (40 * (cos((float)((30 * mind_n_h) + (0.5 * mind_n_m)) / 180 * PI)));
        // 从表盘中心点(120,200)画直线到计算出的时针端点，深蓝色
        k10.canvas->canvasLine(120, 200, (120 + mind_n_a), (200 - mind_n_b), 0x000066);
}

// 自定义函数：绘制秒针
void DF_HuaMiaoZhen() {
        k10.canvas->canvasSetLineWidth(2); // 秒针最细，线宽2像素
        // 每秒转动6°，三角函数换算端点偏移
        mind_n_a = (70 * (sin((float)(6 * mind_n_s) / 180 * PI)));
        mind_n_b = (70 * (cos((float)(6 * mind_n_s) / 180 * PI)));
        // 中心点到秒针端点，橙黄色线条
        k10.canvas->canvasLine(120, 200, (120 + mind_n_a), (200 - mind_n_b), 0xFF9900);
}

// 自定义函数：绘制分针
void DF_HuaFenZhen() {
        k10.canvas->canvasSetLineWidth(4); // 分针粗细4像素，介于时针秒针之间
        // 每分钟转动6°，计算坐标偏移
        mind_n_a = (60 * (sin((float)(6 * mind_n_m) / 180 * PI)));
        mind_n_b = (60 * (cos((float)(6 * mind_n_m) / 180 * PI)));
        // 中心点到分针端点，大红色线条
        k10.canvas->canvasLine(120, 200, (120 + mind_n_a), (200 - mind_n_b), 0xFF0000);
}

// 自定义函数：绘制完整表盘（外圆、60个秒刻度、12个时刻度、多层内圈、中心圆点）
void DF_HuaBiaoPan() {
        k10.canvas->canvasSetLineWidth(3); // 外圈大圆线宽3像素
        // 绘制最外层表盘大圆：圆心(120,200)，半径82，轮廓蓝色、填充浅青色、实心填充
        k10.canvas->canvasCircle(120, 200, 82, 0x0000FF, 0x00FFFF, true);

        mind_n_i = 0;
        // 循环60次，画出60根秒刻度线（每1秒一根刻度）
        for (int index = 0; index < 60; index++) {
                mind_n_a = (80 * (sin((float)(6 * mind_n_i) / 180 * PI)));
                mind_n_b = (80 * (cos((float)(6 * mind_n_i) / 180 * PI)));
                k10.canvas->canvasLine(120, 200, (120 + mind_n_a), (200 - mind_n_b), 0x0000FF);
                mind_n_i += 1;
        }

        // 绘制第二层内圈小圆
        k10.canvas->canvasCircle(120, 200, 76, 0x00FFFF, 0x00FFFF, true);

        mind_n_j = 0;
        // 循环12次，画出12根小时刻度（每小时一根长刻度）
        for (int index = 0; index < 12; index++) {
                mind_n_a = (80 * (sin((float)(30 * mind_n_j) / 180 * PI)));
                mind_n_b = (80 * (cos((float)(30 * mind_n_j) / 180 * PI)));
                k10.canvas->canvasLine(120, 200, (120 + mind_n_a), (200 - mind_n_b), 0x0000FF);
                mind_n_j += 1;
        }

        // 绘制第三层内层小圆
        k10.canvas->canvasCircle(120, 200, 72, 0x00FFFF, 0x00FFFF, true);
        // 表盘中心实心小圆点，固定指针旋转中心
        k10.canvas->canvasCircle(120, 200, 4, 0x0000FF, 0x0000FF, true);
}
复制代码

代码解读

一、整体功能
行空板 K10 连接 WiFi，通过 NTP 同步北京时间，利用画布绘图函数动态绘制圆形模拟钟表，屏幕同时显示文字日期、数字时间，时针、分针、秒针随实时时间同步转动，每 500ms 刷新一次画面。

二、头文件、全局变量与函数声明
库文件作用
DFRobot_Iot.h：WiFi 联网基础，没有网络无法获取标准时间；
unihiker_k10.h：提供屏幕画布、画圆、画线、自定义字体绘图全套图形接口；
MPython_NtpTime.h：网络授时，提取时、分、秒、完整日期字符串。
volatile float变量说明
volatile关键字防止编译器优化，保证绘图时实时读取数值；
mind_n_h/mind_n_m/mind_n_s：存储网络读取的小时、分钟、秒；
mind_n_a/mind_n_b：通用坐标偏移变量，三角函数计算指针端点位置；
mind_n_i/mind_n_j：循环计数变量，分别用来画 60 个秒刻度、12 个小时刻度。
前置函数声明
提前声明 4 个自定义绘图函数，告诉编译器后续会定义表盘、三针绘制逻辑，避免编译报错。

三、对象实例
myIot：WiFi 连接控制对象
ntptime：NTP 时间同步对象
k10：K10 主板、画布、屏幕控制核心对象
screen_dir=2：设定屏幕旋转角度

四、setup () 上电初始化流程
初始化主板硬件、显示屏、创建绘图画布；
连接指定 WiFi zhz3，密码z6156721；
while (!myIot.wifiStatus()){}阻塞等待，WiFi 连接成功才向下运行，杜绝无网请求时间崩溃；
NTP 配置：东八区北京时间，授时服务器edu.ntp.org.cn；
设置屏幕底色为纯白色。

五、loop () 主循环运行逻辑
1、文字信息打印
坐标 (75,5) 打印标题 “圆形挂钟”；
坐标 (45,40) 红色打印同步好的完整日期；
坐标 (45,70) 蓝色打印时分秒数字时间；
字体统一使用 24 号中英混合字体。
2、提取时间数值
把网络解析出的时、分、秒存入全局变量，供给绘图函数做角度运算。
绘图执行顺序（顺序不能乱）
1）DF_HuaBiaoPan()：先画表盘底图、刻度、中心圆点；
2）DF_HuaShiZhen()：绘制时针；
3）DF_HuaFenZhen()：绘制分针；
4）DF_HuaMiaoZhen()：绘制秒针；
图层逻辑：底层表盘→中层时针分针→最上层秒针。
3、画面刷新与延时
updateCanvas()一次性把所有图形渲染到屏幕；delay(500)半秒刷新一次，平衡画面流畅度与设备算力消耗。

六、四大自定义绘图函数核心原理（三角函数极坐标转屏幕直角坐标）
表盘中心点固定坐标 (120,200)
1. DF_HuaBiaoPan () 表盘绘制
外层大圆：半径 82，蓝边浅青填充；
循环 60 次画秒刻度：每秒对应 6°，从圆心向外画短线；
嵌套两层内圈实心浅青色圆；
循环 12 次画小时刻度：每小时间隔 30°；
中心绘制实心小圆点，作为所有指针旋转支点。
2. DF_HuaShiZhen () 时针
线宽 6 像素，深蓝色，长度 40 像素；
角度规则：1 小时 = 30°，额外叠加分钟带来的微小偏移（每分钟 + 0.5°），保证时针缓慢随分钟滑动，不会整点才跳；
公式：总角度 = 30× 小时 + 0.5× 分钟；
利用 sin/cos 把角度换算成 XY 偏移，叠加中心坐标得到指针终点。
3. DF_HuaFenZhen () 分针
线宽 4 像素，红色，长度 60 像素；
角度规则：1 分钟 = 6°；
公式：总角度 = 6× 分钟。
4. DF_HuaMiaoZhen () 秒针
线宽 2 像素（最细），橙黄色，长度 70 像素（最长）；
角度规则：1 秒钟 = 6°；
公式：总角度 = 6× 秒数。

七、关键细节要点
屏幕 Y 轴向下递增，所以计算 Y 坐标时用 200 - mind_n_b 实现钟表向上伸展的正常视觉；
线条粗细区分层级：时针粗 > 分针中 > 秒针细；长度：秒针最长、分针次之、时针最短，贴合真实钟表样式；
每次 loop 会重绘整张表盘和指针，旧画面被新画布覆盖，实现指针转动动画；
依赖 WiFi 网络，断网后程序卡在初始化 WiFi 等待环节，无法进入时钟绘制循环。

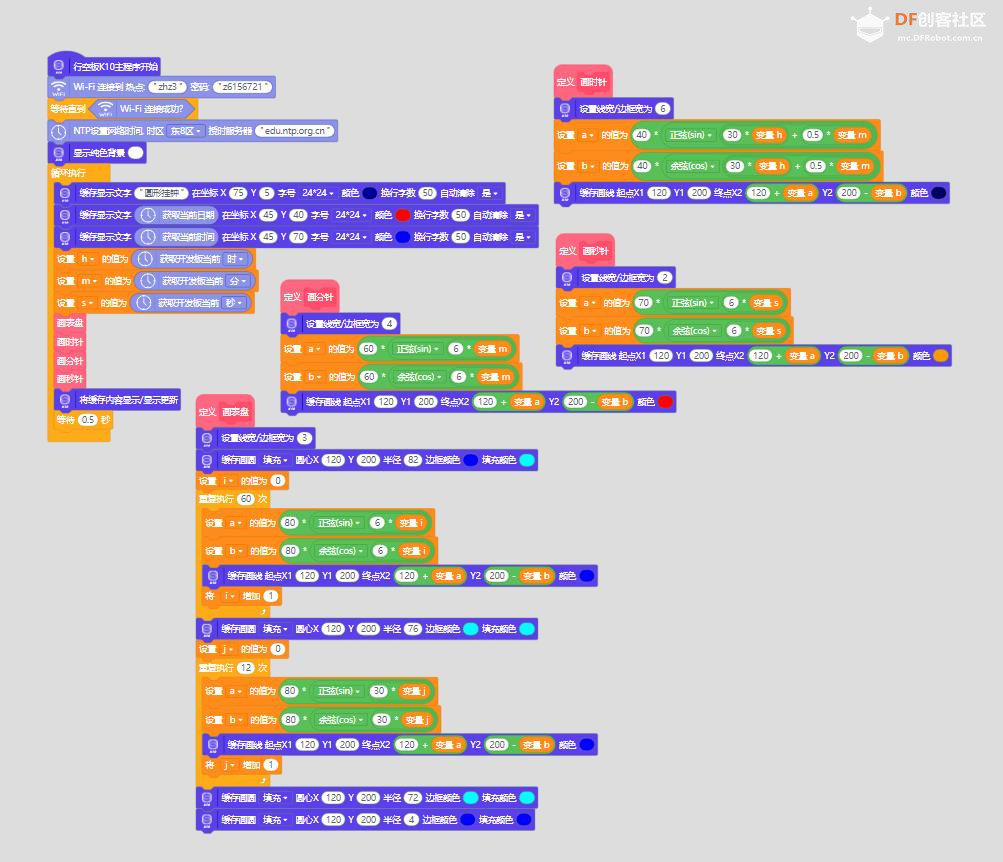

Mind+图形编程

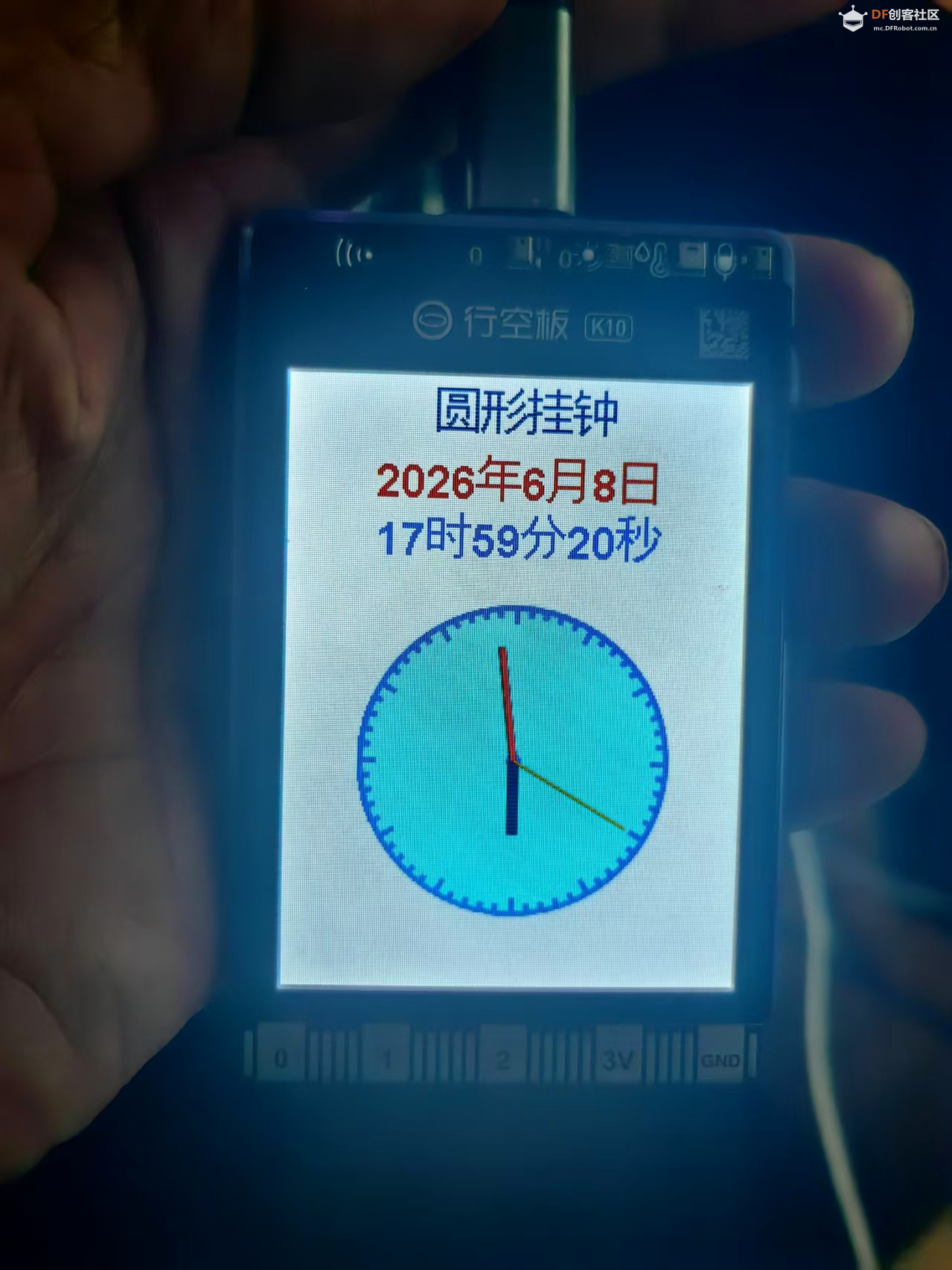

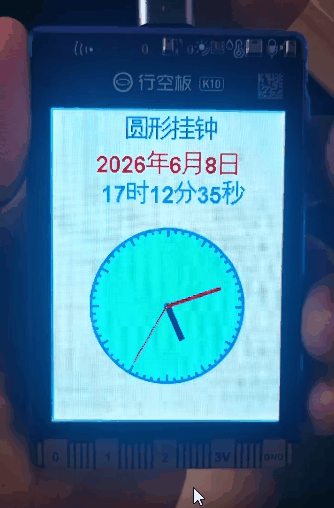

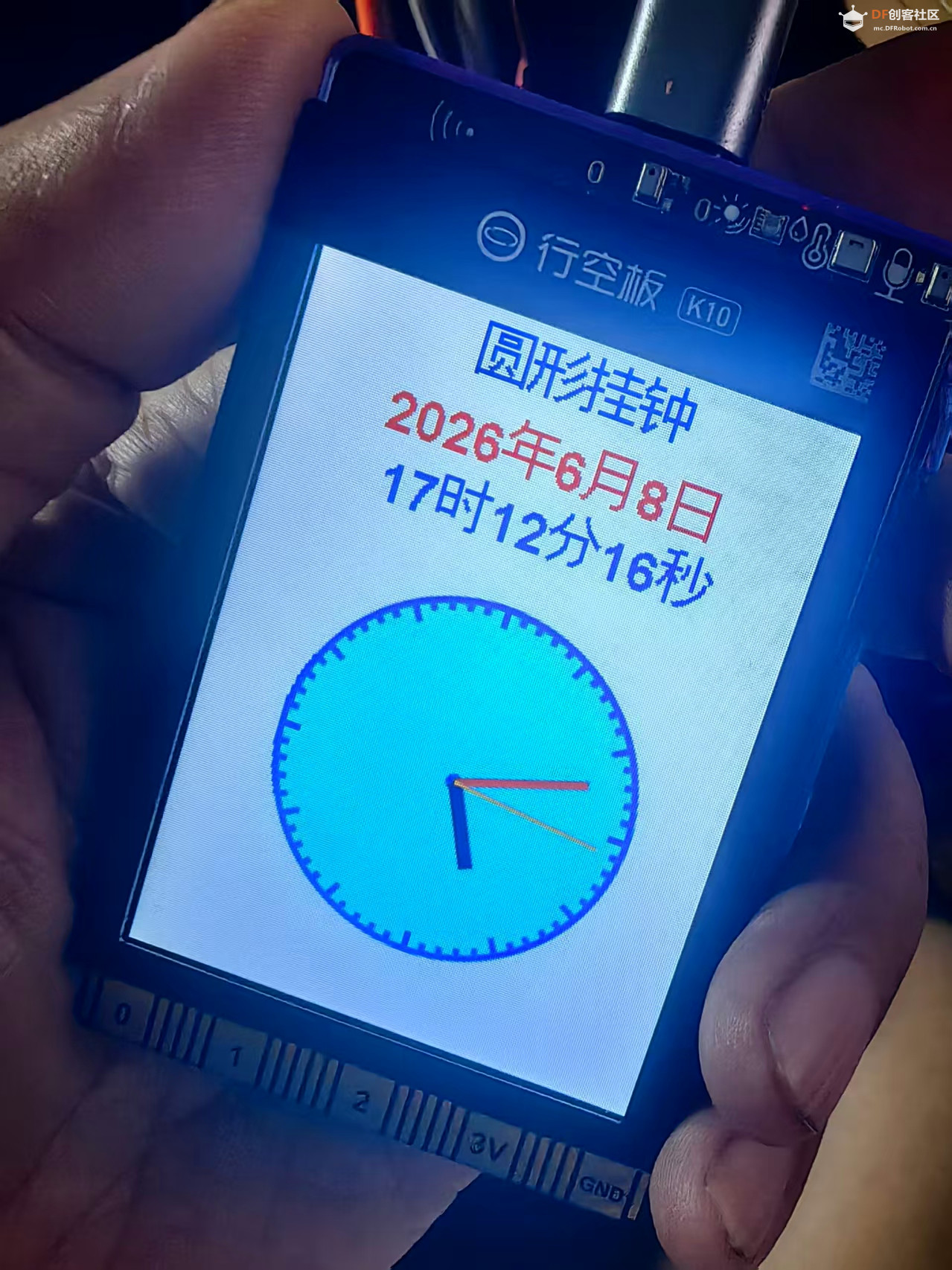

实验场景图与视频记录
