[K10教程] 【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯图2

使用道具举报

精彩评论(8)

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

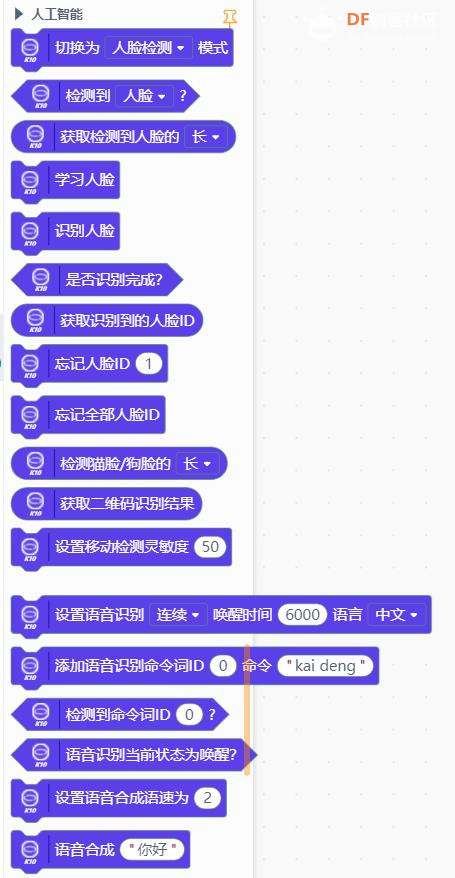

主打：人工智能模块

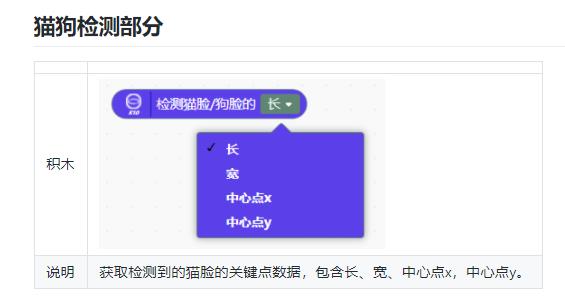

猫狗脸检测相关说明

使用道具举报

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

辅助：屏幕显示相关积木

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯图2

LED控制模块

使用道具举报

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

知识点：行空板 K10 猫狗脸检测

一、基础硬件与底层原理
1. 硬件支撑
行空板 K10 搭载ESP32-S3 主控，内置专用 NPU 硬件 AI 加速器，搭配板载 200 万像素前置摄像头，无需外接模块、无需联网，本地离线运行猫狗检测算法，纯边缘端计算，无网络延迟、不消耗流量。
配套输出外设：2.8 寸彩色 LCD（实时显示摄像头画面 + 识别框）、RGB 氛围灯、A/B 物理按键、TF 卡存储（可抓拍宠物照片）、扬声器。

2. 算法定位
猫狗检测是 K10 内置四大原生视觉 AI 模型之一，其余三种：人脸检测、移动检测、二维码识别。
识别目标：画面内猫、狗的脸部区域均可识别；
区分逻辑：仅检测宠物脸部存在，无法区分具体品种、无法给猫狗分配独立 ID（和人脸录入识别有本质区别）；
运行要求：设备竖直放置（Type-C 接口朝上），横屏摆放会大幅降低识别成功率，甚至完全检测不到目标。

二、猫狗检测完整核心功能

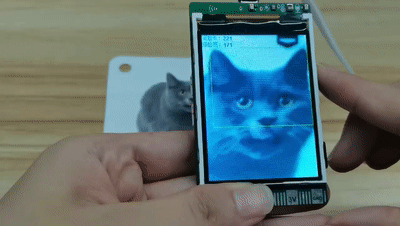

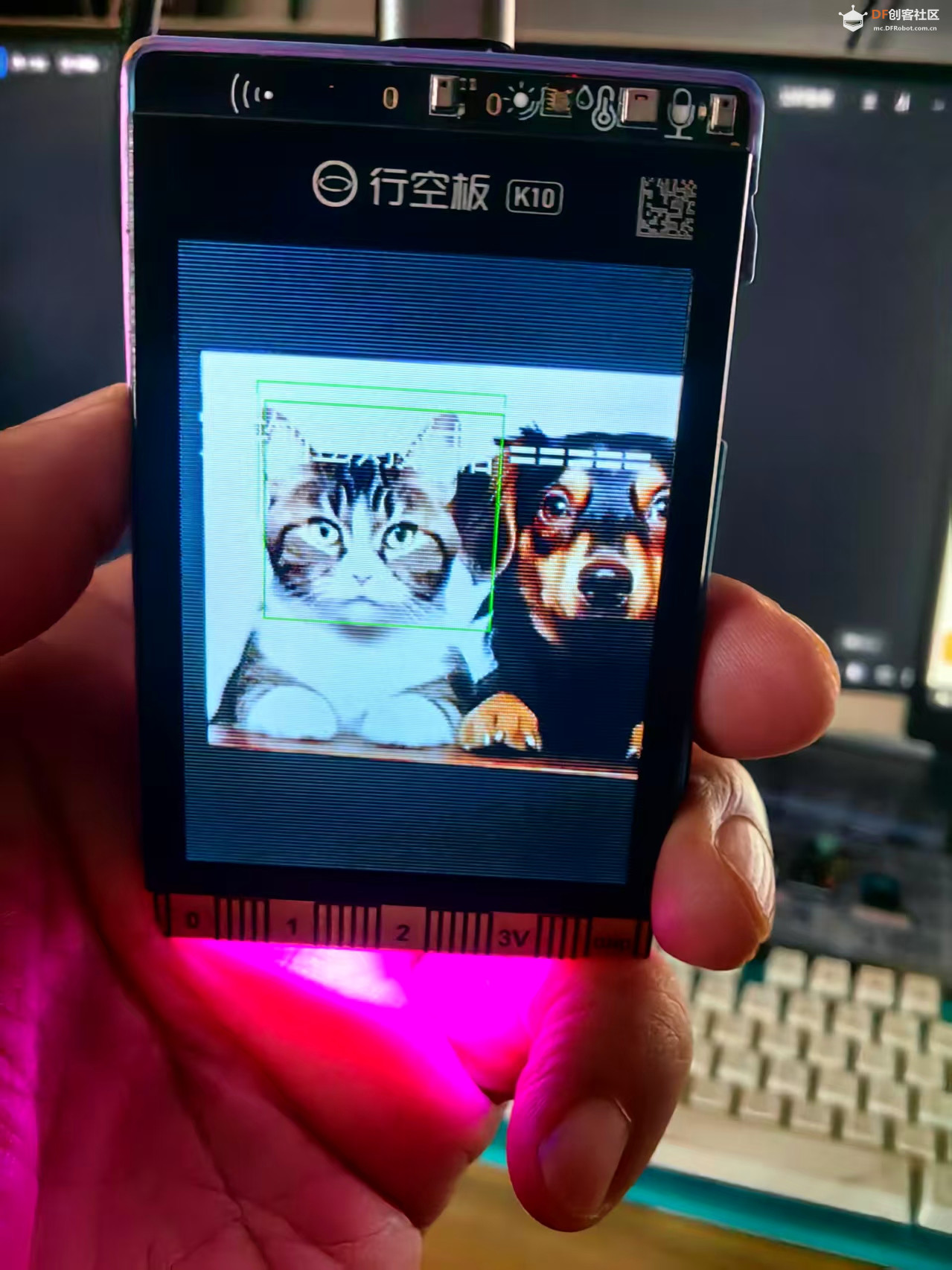

1. 实时画面框选可视化
检测到猫 / 狗脸部时，屏幕摄像头画面会自动叠加绿色矩形识别框圈出宠物脸，直观展示识别区域；移动检测、二维码模式无识别框，仅人脸、猫狗检测支持框选标记。

2. 完整宠物面部数据读取
检测到猫狗后，可实时读取宠物脸全部坐标与尺寸参数，图形化 / 代码均可调用：
基础尺寸：脸部宽度 Width、高度 Length；
坐标信息：脸部中心点 X、中心点 Y；
五官关键点：左眼 XY、右眼 XY、鼻子 XY、左右嘴角 XY。
可基于坐标实现跟随效果、屏幕贴纸、灯光跟随等交互。

3. 状态判断接口
提供专用判断函数，快速判定画面是否存在猫狗：
Mind + 图形化：「是否检测到猫狗」积木，返回布尔值；
Arduino C 代码：ai.isDetectContent(AIRecognition::Cat)；
MicroPython：data['cat_flag']，1 = 检测到猫狗，0 = 无目标。

4. 可联动全板载外设做交互
检测触发后可联动所有硬件开发趣味项目：
RGB 彩灯：检测到宠物自动亮对应颜色呼吸灯、闪烁倒计时；
自动抓拍：识别稳定 2 秒自动拍照存入 TF 卡，实现宠物自动相机；
语音播报：检测到猫狗喇叭播放 “发现小猫 / 小狗”；
屏幕交互：显示宠物坐标、弹窗提示、叠加卡通贴纸；
物联网：WiFi 上传宠物到访记录到上位机 / 小程序。

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯图1

使用道具举报

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

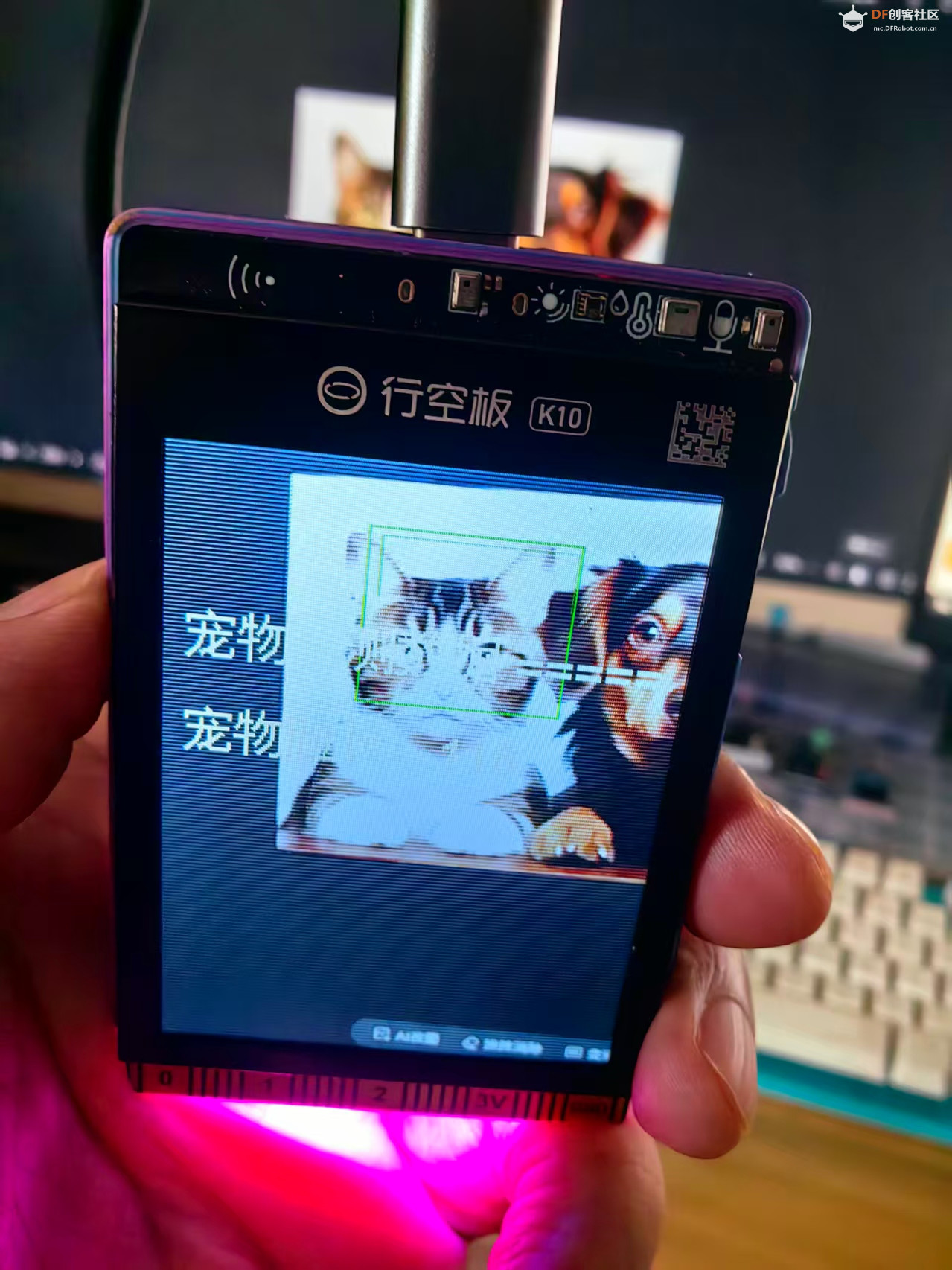

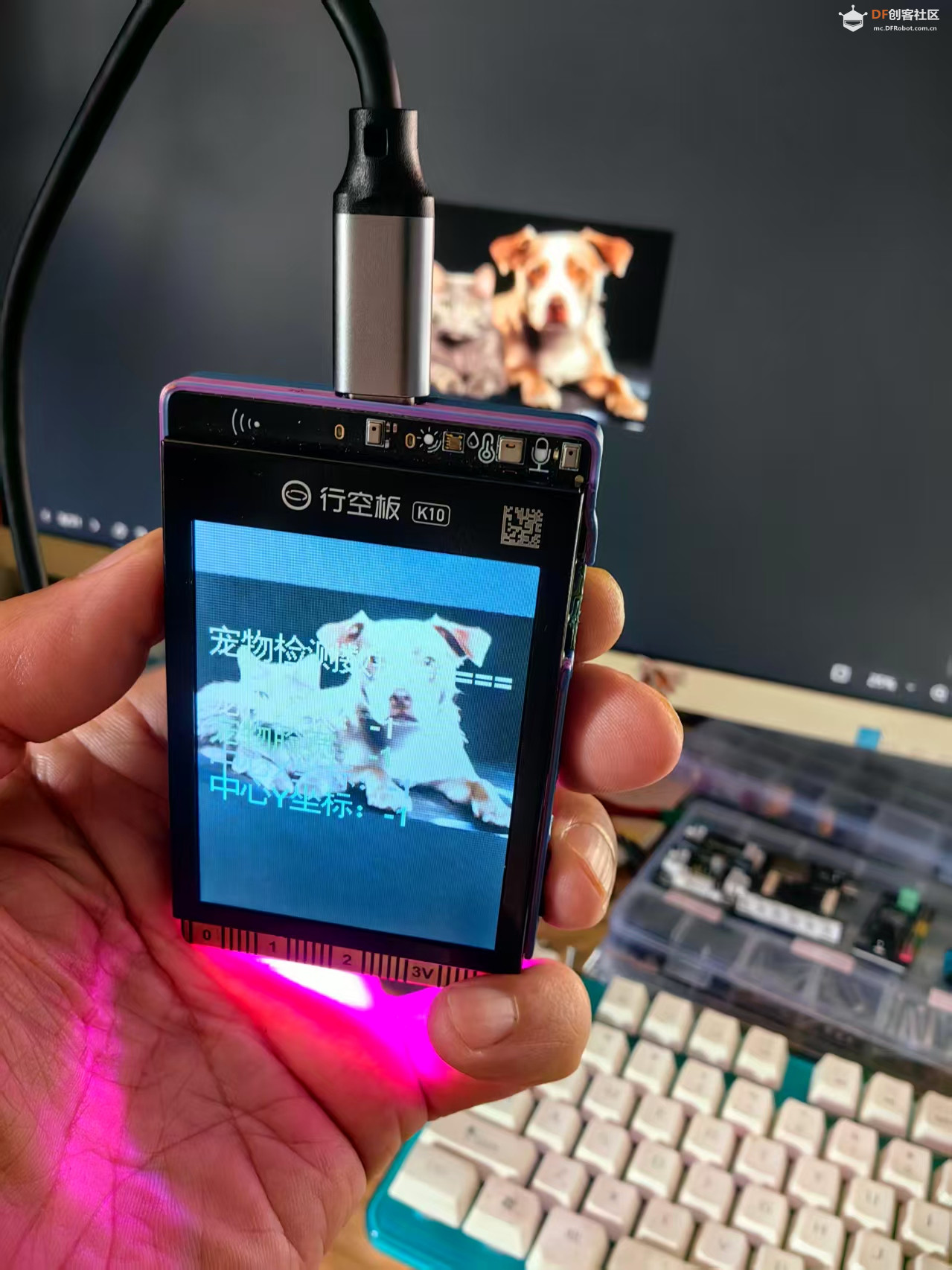

宠物检测的几张案例图片

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯图3

使用道具举报

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

【花雕动手做】行空板 K10 系列实验之猫狗脸检测的动态宠物氛围灯
实验开源代码

#include "unihiker_k10.h"
#include "AIRecognition.h"

// 全局硬件对象
UNIHIKER_K10  k10;
uint8_t       screen_dir=2;
AIRecognition ai;

// 全局状态变量
unsigned long petLostTimer = 0;    // 宠物离开计时戳
const unsigned long PET_OFF_DELAY = 3000; // 宠物离开3秒熄灯
unsigned long breathTimer = 0;     // 呼吸灯刷新计时
int breathVal = 30;                // 灯光基础亮度（最低可见亮度）
bool breathDir = true;            // 呼吸渐变方向：true变亮 false变暗
bool petExist = false;            // 当前画面是否存在宠物

/**
 * @brief 清空画布，刷新宠物数据界面
 */
void showPetDataUI()
{
  k10.canvas->canvasClear();
  // 读取宠物面部数据
  int len = ai.getCatData(AIRecognition::Length);
  int wid = ai.getCatData(AIRecognition::Width);
  int cx = ai.getCatData(AIRecognition::CenterX);
  int cy = ai.getCatData(AIRecognition::CenterY);

  k10.canvas->canvasText("===== 宠物检测数据 =====", 4, 0xFFFFFF);
  k10.canvas->canvasText("宠物脸长：" + String(len), 6, 0xFFFFCC);
  k10.canvas->canvasText("宠物脸宽：" + String(wid), 7, 0x99FF99);
  k10.canvas->canvasText("中心X坐标：" + String(cx), 8, 0xCCCCFF);
  k10.canvas->canvasText("中心Y坐标：" + String(cy), 9, 0x66FFFF);
  k10.canvas->updateCanvas();
}

/**
 * @brief 无宠物界面，清空所有文字
 */
void clearPetUI()
{
  k10.canvas->canvasClear();
  k10.canvas->canvasText("等待猫狗进入画面...", 6, 0xAAAAAA);
  k10.canvas->updateCanvas();
}

void setup() {
        k10.begin();
        k10.initScreen(screen_dir);
        ai.initAi();
        k10.initBgCamerImage();
        k10.setBgCamerImage(false);
        k10.creatCanvas();
        ai.switchAiMode(ai.NoMode);

        k10.setScreenBackground(0x000000);
        k10.setBgCamerImage(true);
        ai.switchAiMode(ai.Cat);

        // RGB亮度设置，K10有效范围0~10
        k10.rgb->brightness(5);
        // 初始灯光熄灭
        k10.rgb->write(-1, 0x000000);

        clearPetUI();
}

void loop() {
        unsigned long nowTime = millis();
        // 判断是否检测到猫狗
        petExist = ai.isDetectContent(AIRecognition::Cat);

        if (petExist)
        {
                // 刷新宠物存在计时，重置3秒熄灭倒计时
                petLostTimer = nowTime;
                // 刷新宠物数据界面
                showPetDataUI();

                // 呼吸灯渐变逻辑，每100ms刷新一次亮度
                if (nowTime - breathTimer > 100)
                {
                        breathTimer = nowTime;
                        // 亮度区间30~200，避免过暗/刺眼
                        if (breathDir)
                        {
                                breathVal += 8;
                                if (breathVal >= 200) breathDir = false;
                        }
                        else
                        {
                                breathVal -= 8;
                                if (breathVal <= 30) breathDir = true;
                        }
                        // 专属青色呼吸灯 0x00FFFF
                        uint32_t petColor = breathVal | (breathVal << 16);
                        k10.rgb->write(-1, petColor);
                }
        }
        else
        {
                // 宠物不在画面，判断离开是否满3秒
                if (nowTime - petLostTimer > PET_OFF_DELAY)
                {
                        // 3秒超时，灯光熄灭、清空数据界面
                        k10.rgb->write(-1, 0x000000);
                        clearPetUI();
                }
        }
}
复制代码

使用道具举报

驴友花雕 高级技神
楼主|

发表于 1 小时前

【花雕动手做】K10系列实验之猫狗脸检测动态宠物氛围灯

代码解读
一、头文件与全局对象

// 行空板K10硬件驱动库：屏幕、画布、RGB、摄像头全套外设接口

#include "unihiker_k10.h"

// AI离线视觉库：猫狗检测、面部坐标读取、AI模式切换

#include "AIRecognition.h"



// 主板主控对象，所有硬件操作统一调用k10

UNIHIKER_K10  k10;

// 屏幕竖直正向显示，猫狗检测必须竖屏摆放

uint8_t       screen_dir=2;

// AI识别专用对象，处理猫狗检测算法

AIRecognition ai;



// ===================== 灯光、计时全局变量 =====================

unsigned long petLostTimer = 0;    // 记录宠物最后一次出现的时间戳，用于3秒延时熄灯

const unsigned long PET_OFF_DELAY = 3000; // 常量：宠物消失3秒后关闭灯光

unsigned long breathTimer = 0;     // 控制呼吸灯刷新间隔，无阻塞不卡顿画面

int breathVal = 30;                // 灯光最低基础亮度，保证识别瞬间就能看见灯光

bool breathDir = true;            // 呼吸渐变方向：true亮度增加，false亮度降低

bool petExist = false;            // 状态标记：true画面有猫狗，false无宠物
复制代码

二、自定义绘图函数
1. showPetDataUI () 显示宠物识别数据

void showPetDataUI()

{

  k10.canvas->canvasClear(); // 每次刷新先清空画布，解决文字重叠bug

  // 读取猫狗面部四项核心数据

  int len = ai.getCatData(AIRecognition::Length);

  int wid = ai.getCatData(AIRecognition::Width);

  int cx = ai.getCatData(AIRecognition::CenterX);

  int cy = ai.getCatData(AIRecognition::CenterY);



  // 分多行、不同彩色文字展示宠物尺寸与坐标

  k10.canvas->canvasText("===== 宠物检测数据 =====", 4, 0xFFFFFF);

  k10.canvas->canvasText("宠物脸长：" + String(len), 6, 0xFFFFCC);

  k10.canvas->canvasText("宠物脸宽：" + String(wid), 7, 0x99FF99);

  k10.canvas->canvasText("中心X坐标：" + String(cx), 8, 0xCCCCFF);

  k10.canvas->canvasText("中心Y坐标：" + String(cy), 9, 0x66FFFF);

  k10.canvas->updateCanvas(); // 刷新画布到屏幕

}
复制代码

2. clearPetUI () 无宠物空白界面

void clearPetUI()

{

  k10.canvas->canvasClear();

  k10.canvas->canvasText("等待猫狗进入画面...", 6, 0xAAAAAA);

  k10.canvas->updateCanvas();

}
复制代码

宠物离开 3 秒后清空所有数据文字，界面干净。

三、setup () 上电初始化（仅运行 1 次）

void setup() {

        k10.begin();                // 初始化主板全部底层硬件

        k10.initScreen(screen_dir); // 初始化屏幕，设置竖屏方向

        ai.initAi();                // 启动ESP32-S3内置NPU AI加速器，加载猫狗检测模型

        k10.initBgCamerImage();     // 初始化摄像头投屏功能

        k10.setBgCamerImage(false); // 初始化阶段临时关闭摄像头画面

        k10.creatCanvas();          // 创建绘图缓存，消除屏幕闪烁

        ai.switchAiMode(ai.NoMode); // 清空旧AI模式，防止冲突黑屏



        k10.setScreenBackground(0x000000); // 屏幕底层黑色背景

        k10.setBgCamerImage(true);  // 开启摄像头实时画面投屏

        ai.switchAiMode(ai.Cat);    // 切换AI为猫狗脸部检测模式



        k10.rgb->brightness(5);     // RGB亮度0~10，设置适中亮度

        k10.rgb->write(-1, 0x000000); // 开机默认灯光熄灭



        clearPetUI(); // 开机显示等待宠物界面

}
复制代码

四、loop () 主循环（核心识别 + 灯光逻辑）

void loop() {

        unsigned long nowTime = millis(); // 获取系统运行毫秒，无阻塞计时

        // 判断画面内是否存在猫/狗脸部

        petExist = ai.isDetectContent(AIRecognition::Cat);



        // 分支1：画面检测到猫狗

        if (petExist)

        {

                petLostTimer = nowTime; // 持续刷新消失计时，只要宠物在画面就重置3秒倒计时

                showPetDataUI();       // 刷新宠物长宽、坐标数据界面



                // 每100ms更新一次灯光亮度，柔和呼吸渐变

                if (nowTime - breathTimer > 100)

                {

                        breathTimer = nowTime;

                        // 亮度自动增减，区间30~200，不会过暗、不会刺眼

                        if (breathDir)

                        {

                                breathVal += 8;

                                if (breathVal >= 200) breathDir = false;

                        }

                        else

                        {

                                breathVal -= 8;

                                if (breathVal <= 30) breathDir = true;

                        }

                        // 专属青色氛围灯：红蓝通道同步随亮度变化，形成青蓝流水呼吸

                        uint32_t petColor = breathVal | (breathVal << 16);

                        k10.rgb->write(-1, petColor);

                }

        }

        // 分支2：画面无猫狗

        else

        {

                // 宠物离开满3秒，执行熄灯+清空界面

                if (nowTime - petLostTimer > PET_OFF_DELAY)

                {

                        k10.rgb->write(-1, 0x000000); // 全部RGB灯熄灭

                        clearPetUI();

                }

                // 离开不足3秒：灯光保持当前状态，不立即熄灭

        }

}

复制代码

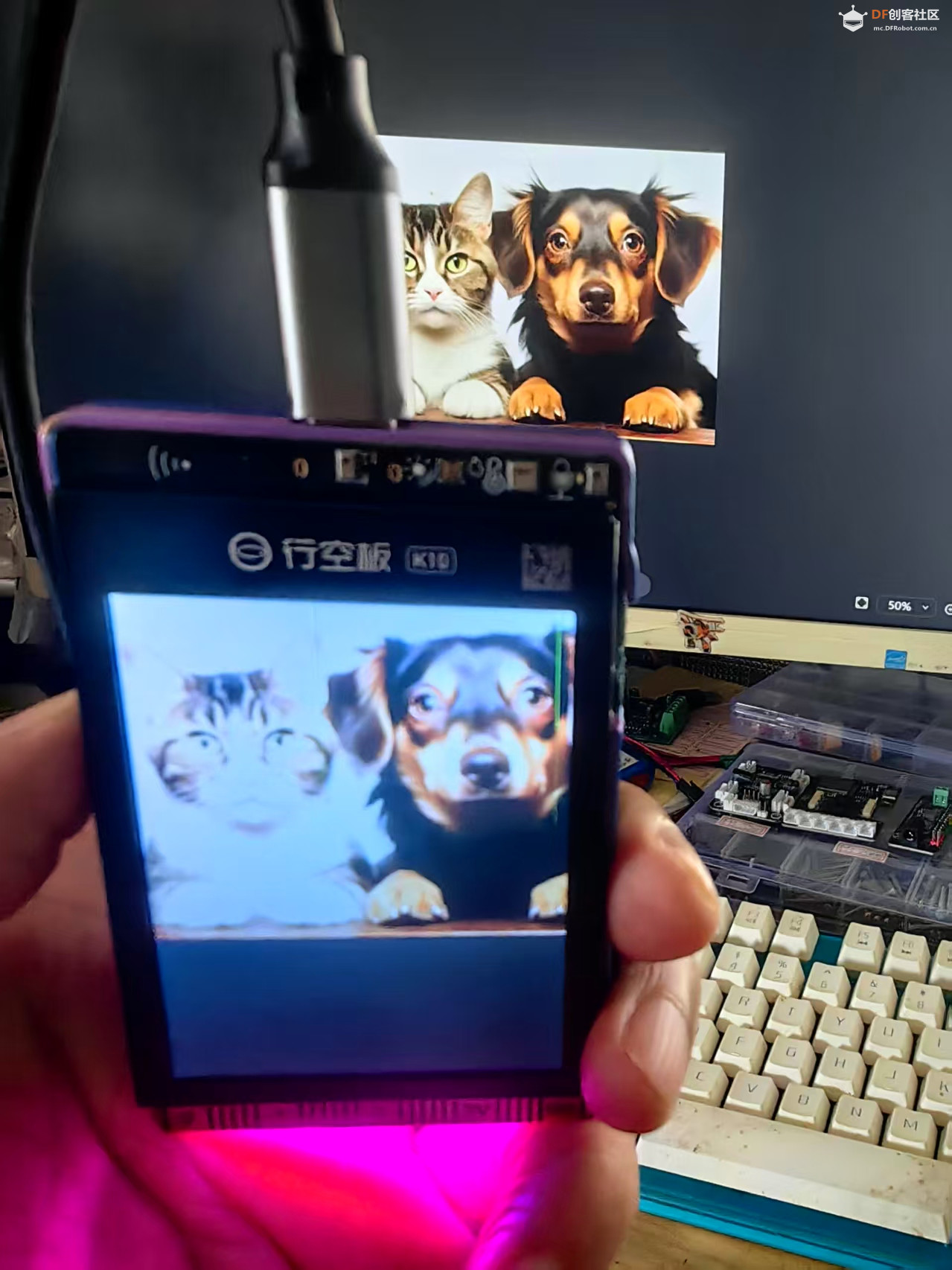

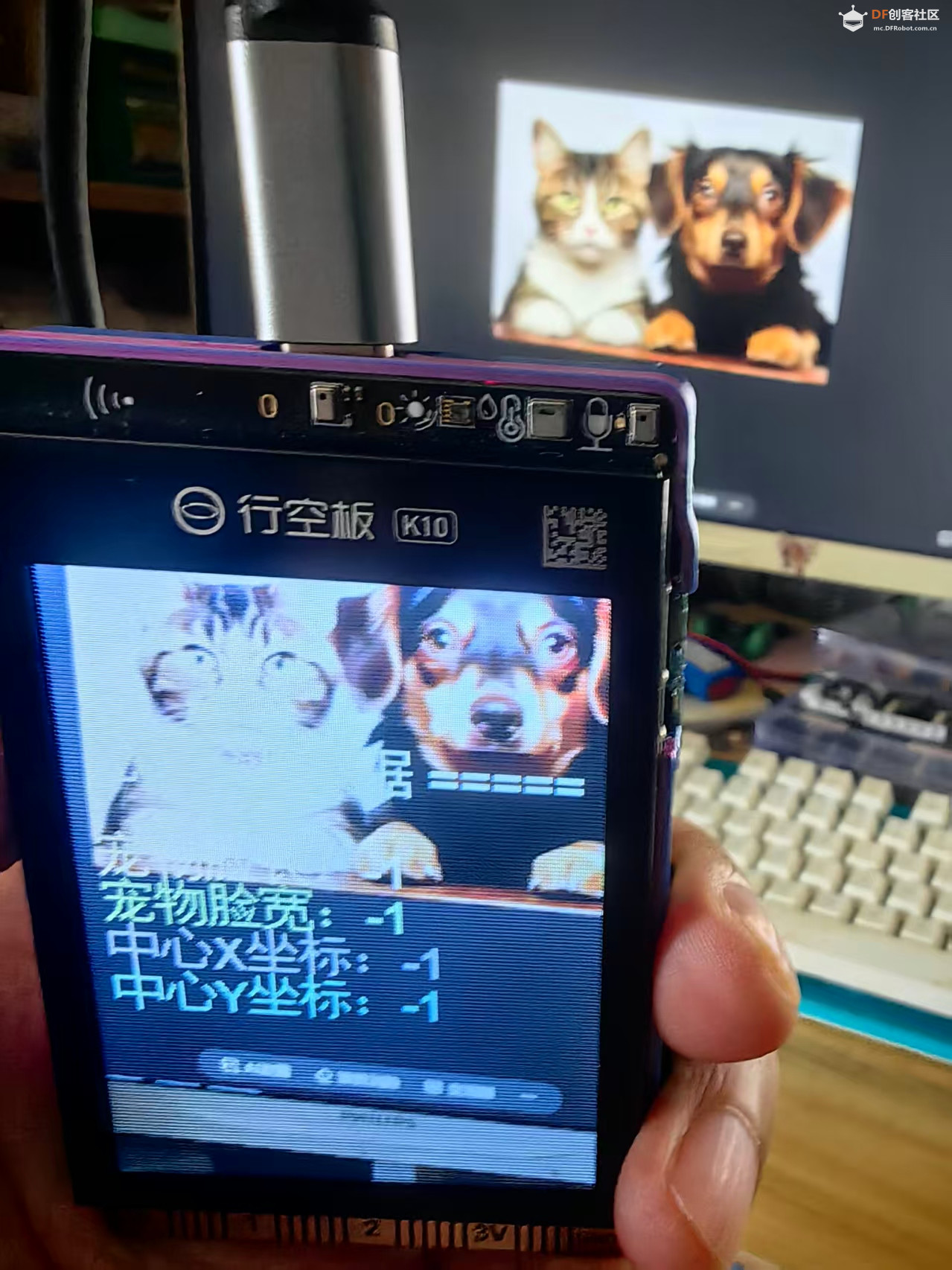

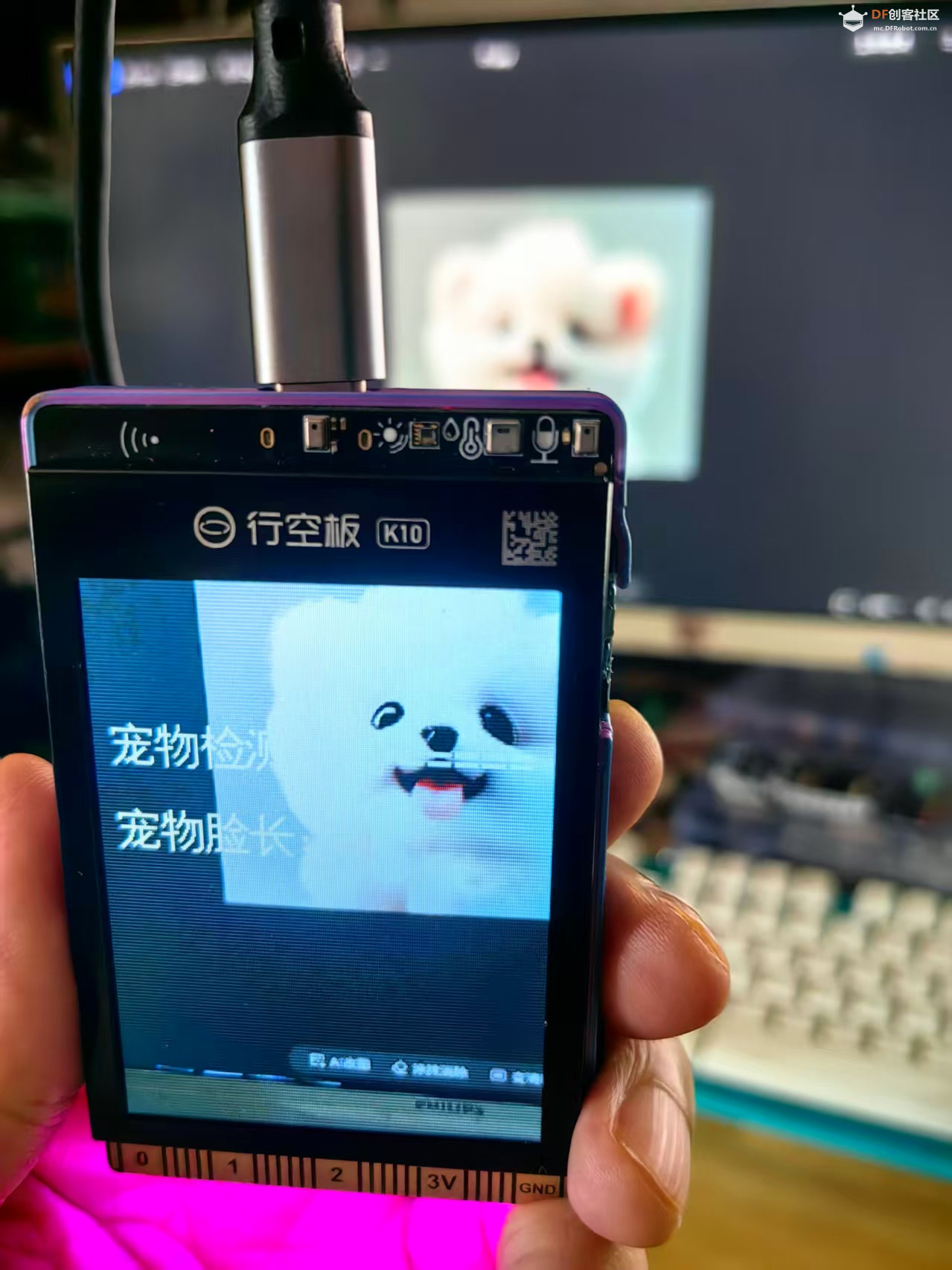

运行完整流程

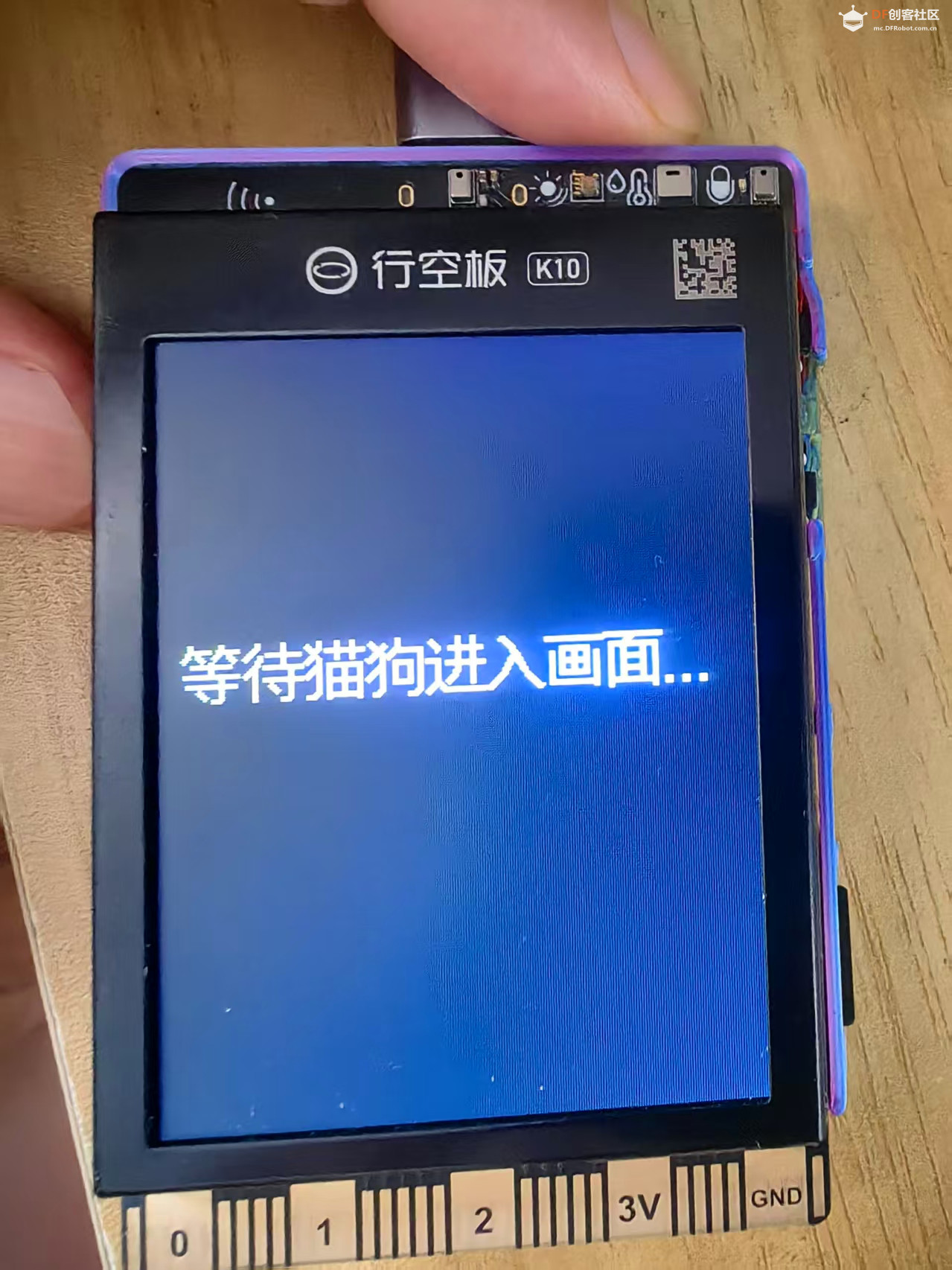

开机：屏幕显示「等待猫狗进入画面...」，RGB 彩灯全灭；

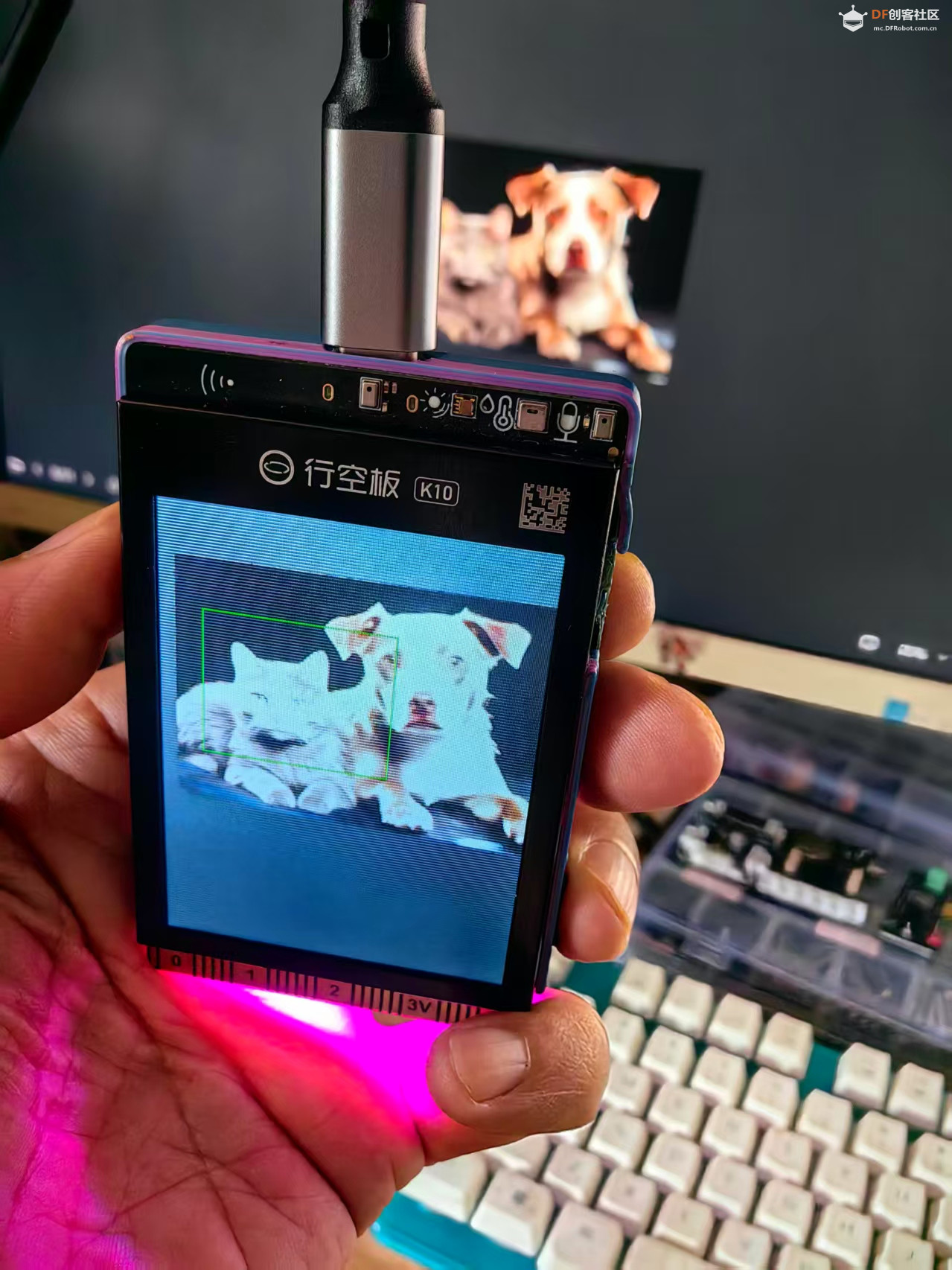

镜头出现猫 / 狗：

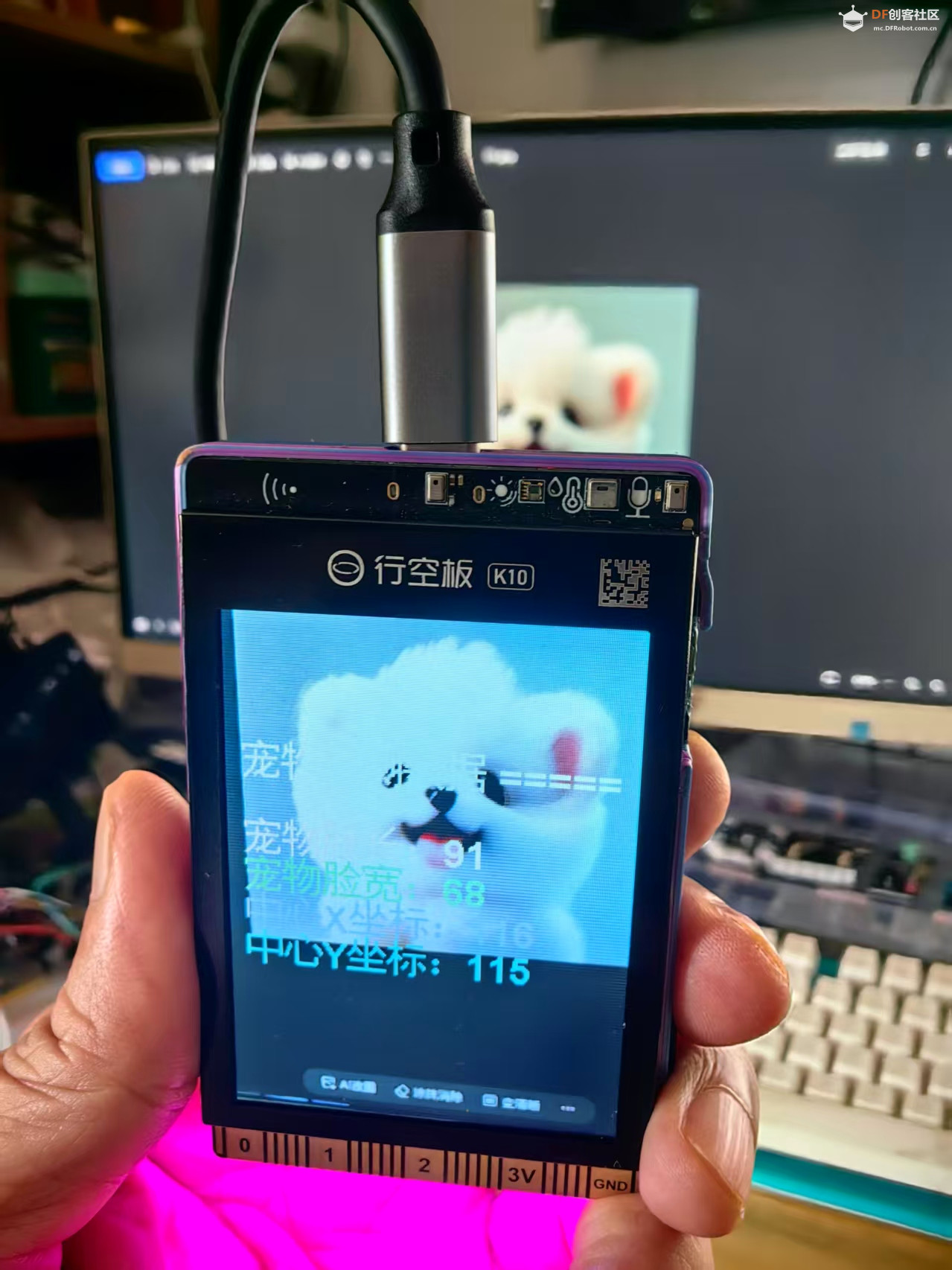

屏幕实时刷新宠物脸长、脸宽、脸部中心 XY 坐标；
RGB 青色灯光持续明暗呼吸渐变；
只要宠物在画面，3 秒倒计时持续重置，灯光不会熄灭；
宠物移出镜头：
前 3 秒灯光继续保持呼吸效果，不立刻关灯；
满 3 秒后 RGB 完全熄灭，屏幕清空宠物数据，回到等待界面；
再次出现宠物：立刻重新点亮呼吸灯，刷新识别数据。

核心亮点
无阻塞millis()计时，不使用delay，画面、灯光刷新流畅；
3 秒延时熄灯缓冲，宠物短暂跑出画面不会频繁开关灯；
专属青色呼吸渐变灯光，亮度区间限制，视觉柔和；
每次绘图自动清空画布，彻底解决文字重叠；
纯离线猫狗 AI 检测，无需联网，识别猫、狗通用。
