[项目] Micro:bit--旧硬盘爆改蓝牙音箱

本帖最后由云天于 2026-7-23 21:21 编辑

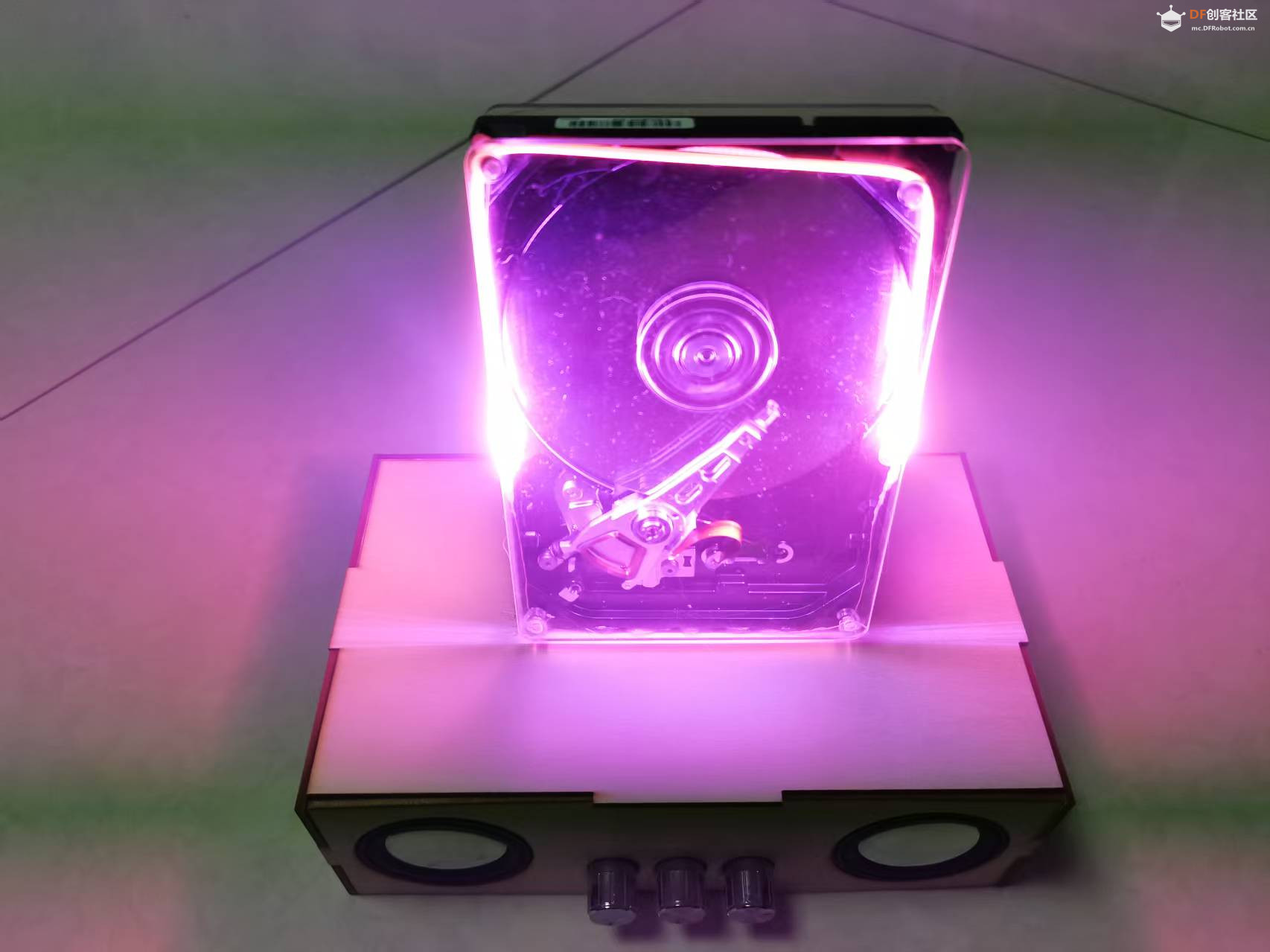

盘片旋转+磁头摆动+灯效律动的赛博朋克音乐摆件

【项目简介】

家里淘汰下来的旧机械硬盘别扔！稍加改造，就能变成一个极具科技感的蓝牙音箱摆件。本项目利用废旧硬盘的无刷主轴电机驱动盘片旋转，磁头悬臂随音乐节奏左右摆动，配合柔性软灯丝LED灯效律动，再加上数字蓝牙功放板输出音乐，打造出一个集听觉与视觉于一体的赛博朋克风格桌面摆件。

核心亮点：

• 废物利用：废旧硬盘摇身一变成为桌面艺术品

• 三重律动：盘片旋转 + 磁头摆动 + 灯光闪烁，全方位跟随音乐

• 蓝牙连接：手机直连，高低音可调，音质有保障

• micro:bit控制：编程简单，易于二次开发

【材料清单】

序号	材料名称	数量	备注
1	废旧3.5寸机械硬盘	1个	拆出主轴电机和磁头悬臂
2	micro:bit V2.0	1块	主控，自带麦克风
3	micro:bit电机驱动扩展板 (DFR0548)	1块	驱动磁头电机和LED
4	20A无刷电调	1个	驱动硬盘主轴无刷电机
5	2S锂电池（7.4V）	1块	给电调供电
6	高低音调节数字蓝牙功放板	1块	蓝牙音频播放
7	柔性软灯丝LED灯	1条	音乐律动灯效
8	3W/4Ω小喇叭	2个	配合功放板输出声音
9	椴木板（3mm）	若干	激光切割外壳
10	杜邦线、热缩管、螺丝	若干	接线固定用

【制作步骤】

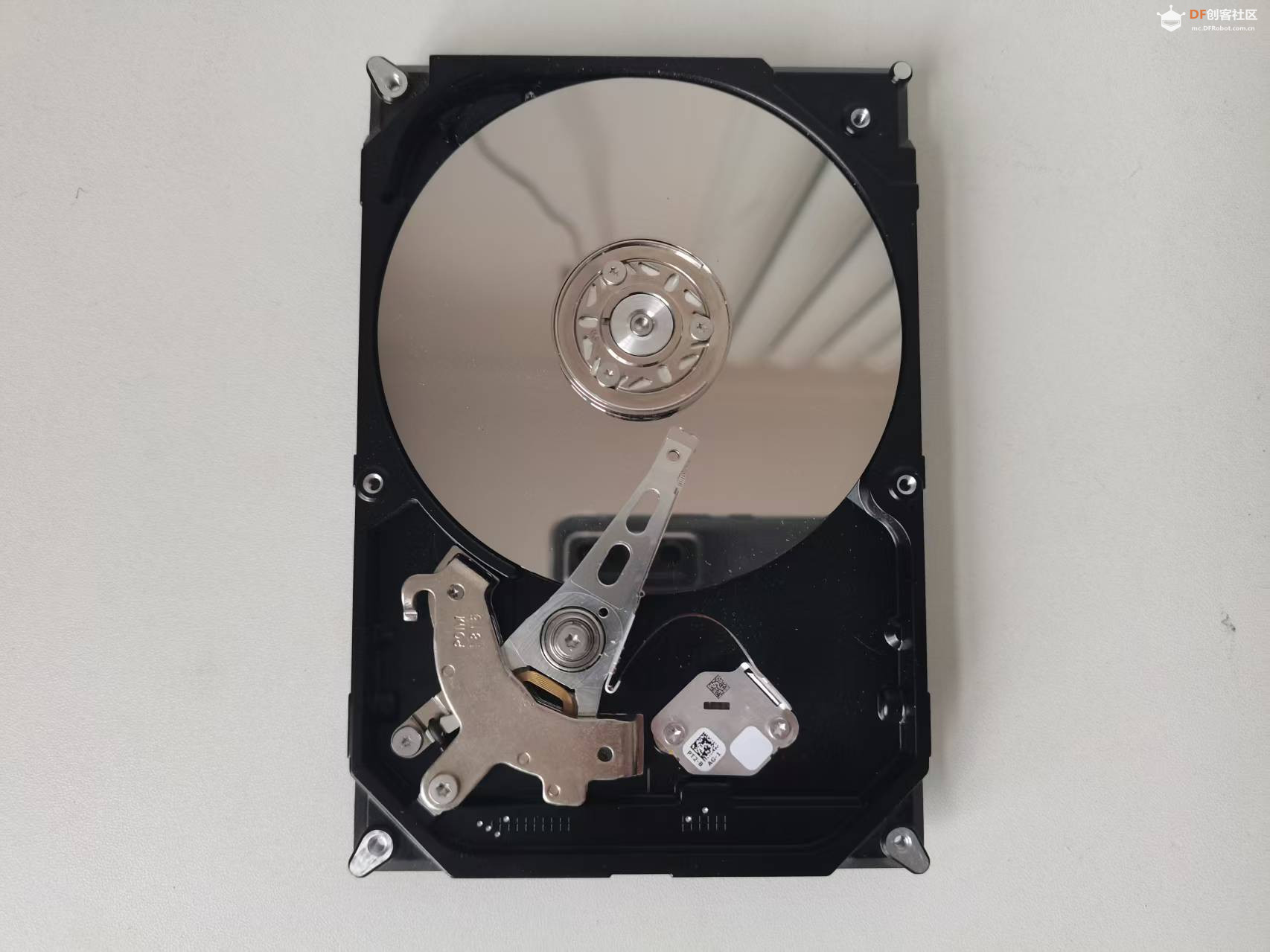

第一步：硬盘拆解与改造

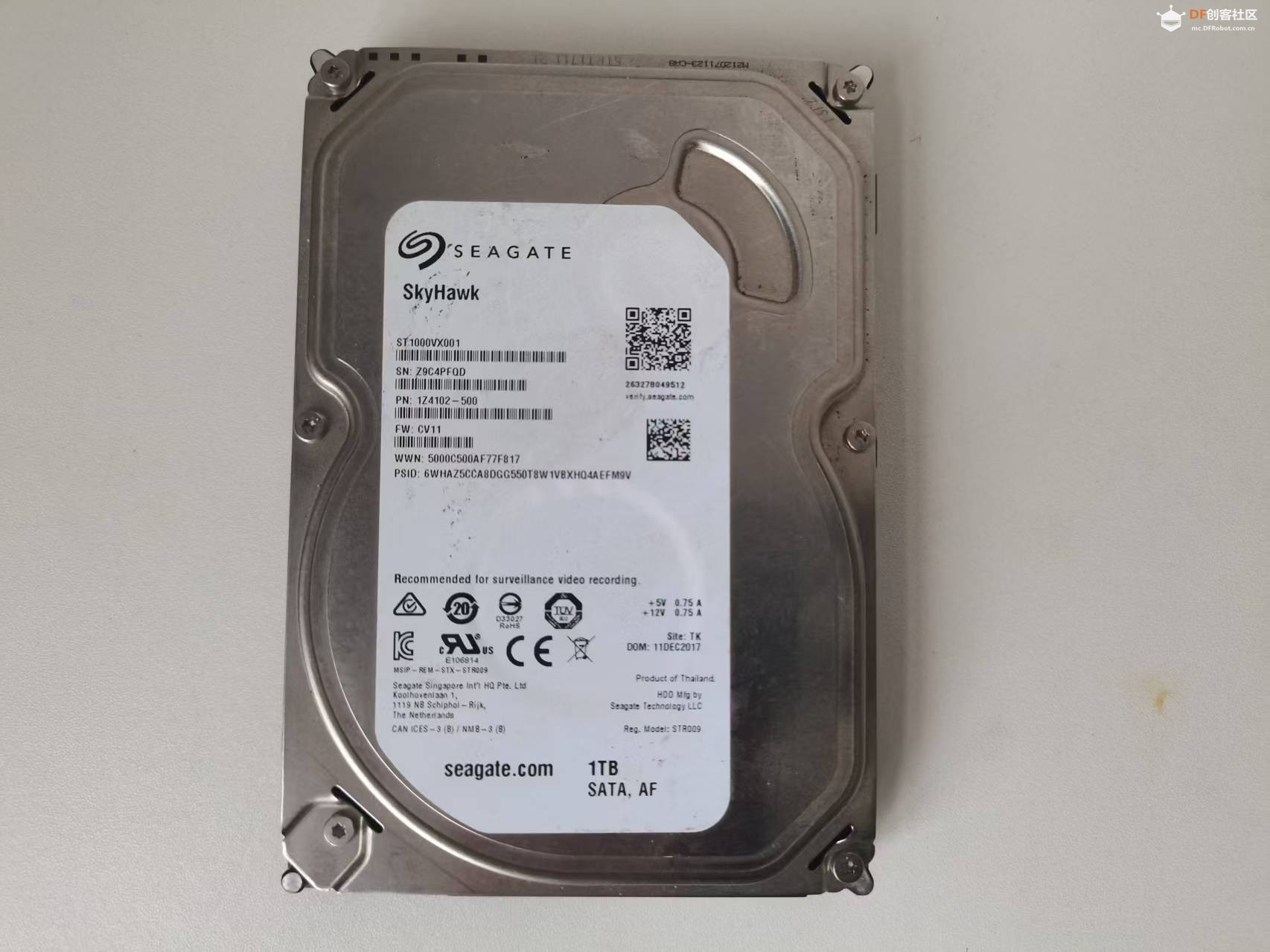

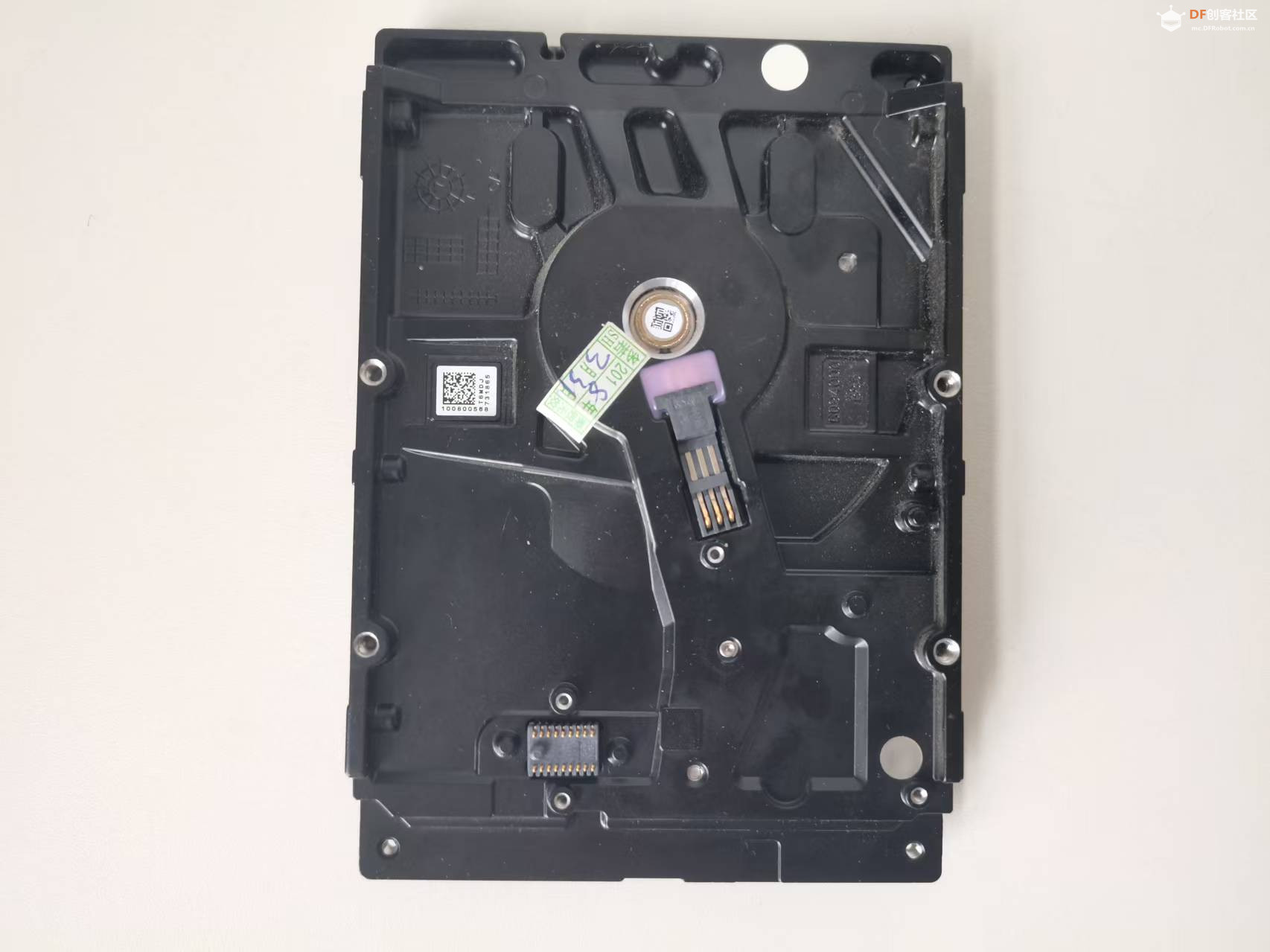

1. 拆开硬盘外壳：用T8/T9梅花螺丝刀拆下硬盘表面的螺丝（注意标签下面可能藏有螺丝）。

2. 拆除磁头限位器：找到磁头臂根部的限位小铁片，小心拆下，让磁头臂可以自由大幅度摆动。

3. 拆除盘片磁头：如果只保留摆动效果，可以保留磁头悬臂；如果要让盘片转起来，保留盘片和主轴电机。

4. 引出音圈电机线：磁头臂根部的音圈电机有两根引线，用万用表电阻档找到（通常阻值几欧姆到十几欧姆），引出两根线接到电机驱动板。

5. 引出主轴电机线：硬盘中心的无刷主轴电机有三根相线，同样引出，准备接电调。

第二步：电路连接

整体电路架构如下：

手机蓝牙 → 蓝牙功放板 → 喇叭（发声）
            ↓
      micro:bit麦克风（采集声音强度）
            ↓
micro:bit电机驱动扩展板
   ↙          ↘
  磁头悬臂摆动    柔性LED灯效
   ↓
  P0舵机口 → 20A电调 → 主轴电机旋转
   ↑
   2S电池供电

详细接线说明：

1. 磁头悬臂 → 电机驱动板M1接口

￮音圈电机的两根线分别接扩展板的 A+、A-（对应M1电机接口）

￮磁头悬臂本质是音圈电机，通交流电会左右摆动

2. 柔性LED灯 → 电机驱动板M4接口

￮ LED灯带的正负极接扩展板的 B+、B-（对应M4电机接口）

￮通过PWM控制亮度，实现随音乐闪烁

3. 主轴电机 → 20A电调 → P0舵机口

￮电调的三根电机输出线接硬盘主轴电机的三根相线（顺序不对可任意调换两根改变转向）

￮电调的信号线（白色/黄色）接扩展板的 P0舵机接口

￮电调的电源线（红黑粗线）接 2S锂电池（7.4V）

￮电调的BEC 5V输出（红线）可不接，micro:bit由USB单独供电

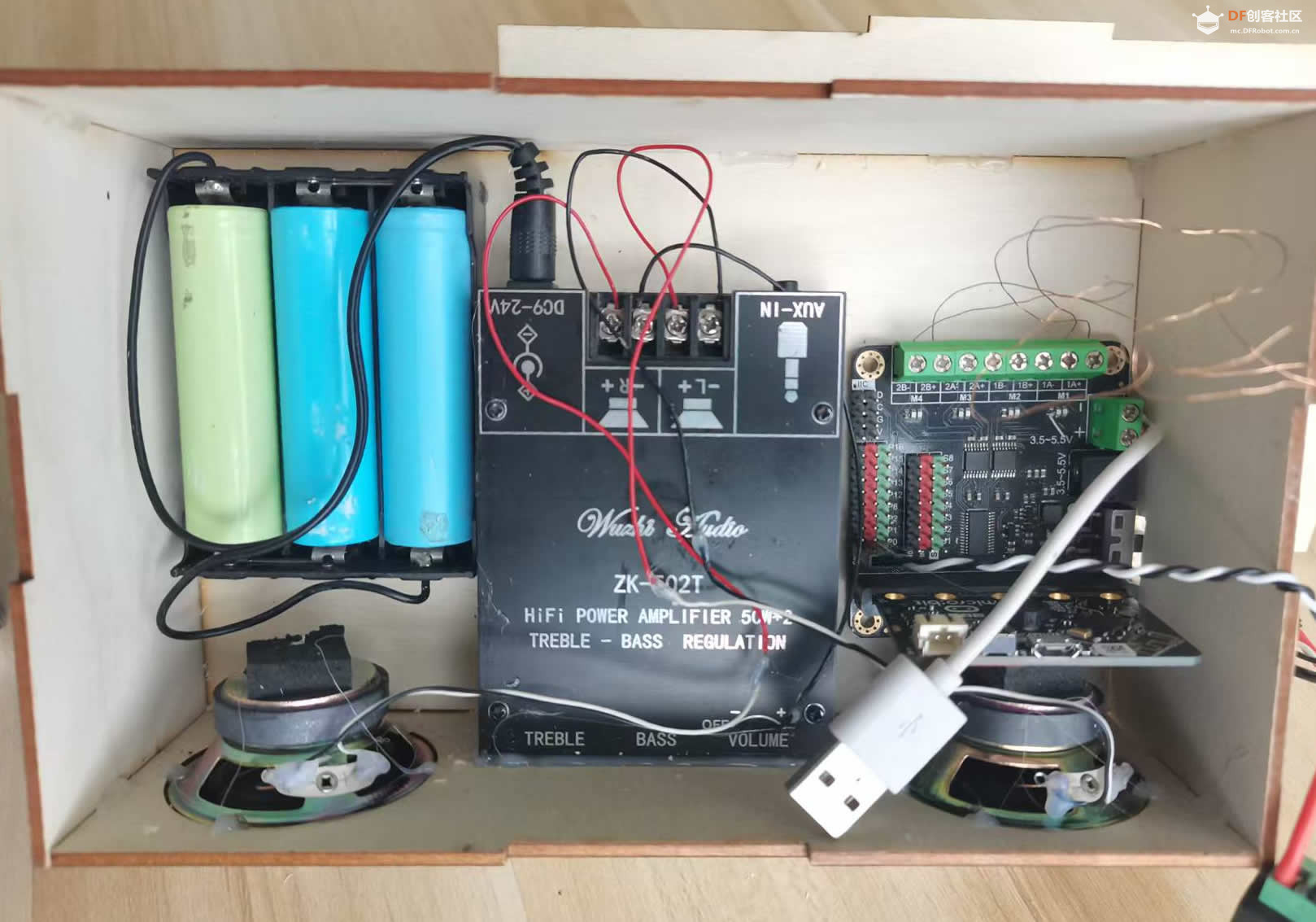

4. 蓝牙功放板

￮功放板单独供电

￮左右声道接两个喇叭

￮手机通过蓝牙连接功放板播放音乐

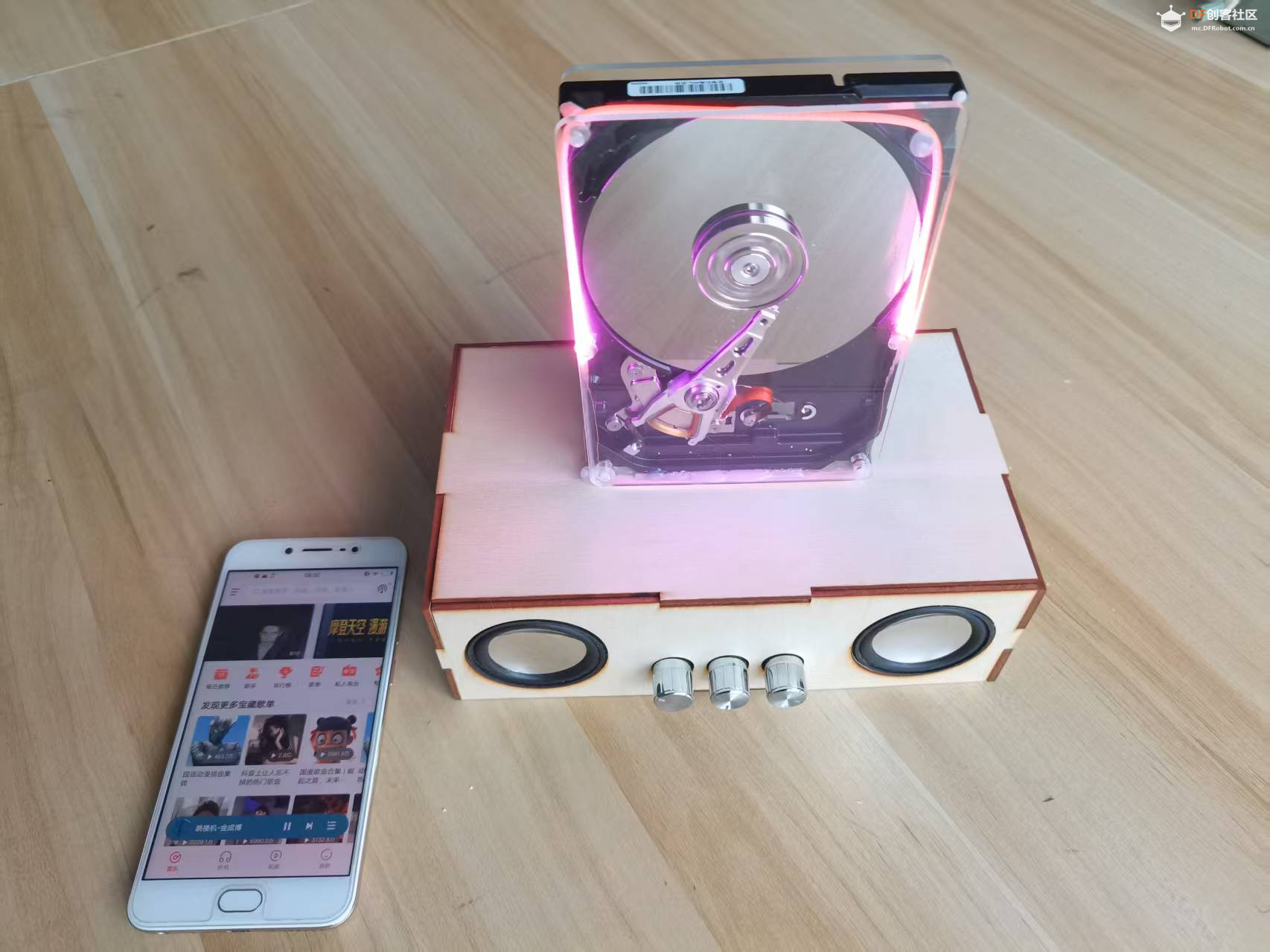

第三步：外壳设计与激光切割

1. 测量尺寸：量好硬盘、功放板、电池的尺寸，设计外壳布局。

2. 设计图纸：使用LaserMaker设计椴木板外壳，包含：

￮上盖：固定硬盘主体

￮正面板：预留喇叭、音量调节孔位

3. 激光切割：3mm椴木板，设置合适的切割参数，切出所有零件。

4. 组装固定：用铜柱和螺丝将各模块固定在底座上，外壳拼接粘牢。

第四步：程序编写

使用Mind+编程软件，选择micro:bit主控，添加电机驱动扩展库和麦克风库。

完整代码如下：

cpp
/*!
* MindPlus
* microbit
* 硬盘蓝牙音箱 - 磁头摆动 + 灯效律动 + 盘片旋转
*/
#include <DFRobot_Servo.h>
#include <Microbit_Motor.h>
#include <Microbit_Microphone.h>

// 动态变量
volatile float mind_n_ShiJian, mind_n_BiaoShi;
// 创建对象
Servo       servo_0;    // P0口舵机/电调控制
Microbit_Motor motorbit;    // 电机驱动对象

// 主程序开始
void setup() {
  // 初始化麦克风
  microphone.init();
  // 初始化电调（P0舵机口）
  servo_0.attach(0);
  servo_0.angle(abs(60));    // 电调校准起始位置
  // 停止所有电机
  motorbit.motorStop(M1);
  motorbit.motorStop(M4);
  delay(5000);                // 等待电调自检完成（听到"滴滴"声）
  servo_0.angle(abs(75));    // 启动盘片旋转，75度对应较低转速
  // 初始化计时变量
  mind_n_ShiJian = (millis());
  mind_n_BiaoShi = 0;
  delay(8000);                // 等待电机转速稳定
}
void loop() {
  // M4控制LED灯：亮度随环境声音强度变化
  motorbit.motorRun(M4, CW, (microphone.getSoundLevel()));
  // 磁头摆动方向翻转标志
  mind_n_BiaoShi = (1 - mind_n_BiaoShi);
  // 每200ms切换一次磁头摆动方向
  if ((((millis()) - mind_n_ShiJian) > 200)) {
mind_n_ShiJian = (millis());
if ((mind_n_BiaoShi == 1)) {
   motorbit.motorRun(M1, CW, 50); // 正向摆动，速度50
}
else {
   motorbit.motorRun(M1, CCW, 50);  // 反向摆动，速度50
}
  }
}

【代码原理解析】

1. 电调校准与启动（setup部分）

cpp
servo_0.angle(abs(60)); // 油门最低位置
delay(5000); // 等待电调进入校准模式
servo_0.angle(abs(75)); // 设置运行油门

电调（ESC）需要先进行油门行程校准。上电瞬间给最低油门信号，电调识别后进入正常模式，再给一个固定油门值，主轴电机就会匀速旋转。75度对应约30%油门，盘片转速适中，噪音不大又有视觉效果。

2. LED灯效律动

cpp
motorbit.motorRun(M4, CW, (microphone.getSoundLevel()));

micro:bit V2自带的麦克风实时采集环境声音强度，返回值范围0~255。直接用这个值控制M4电机接口的PWM输出，LED亮度就会跟随音乐节奏变化——音乐越响，灯越亮。

3. 磁头悬臂摆动

cpp
if ((((millis()) - mind_n_ShiJian) > 200)) {
// 每200ms切换正反转
motorbit.motorRun(M1, CW, 50); // 或 CCW
}

磁头的音圈电机通正向电流摆到一边，通反向电流摆到另一边。程序每200毫秒翻转一次电流方向，磁头臂就会以5Hz的频率左右来回摆动，配合音乐很有节奏感。

可调参数：

• 摆动速度：修改 50 这个数值（0~255），越大摆动力度越大
