【花雕动手做】40WDC7.4V双滚珠轴承三相八线2430无刷电机

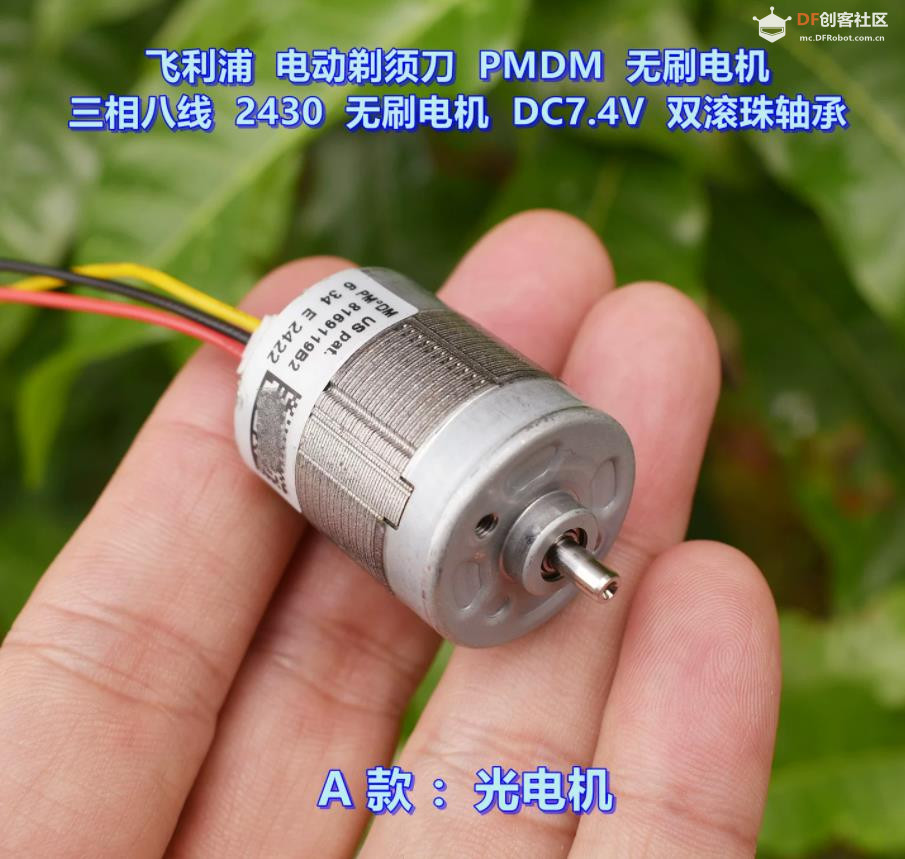

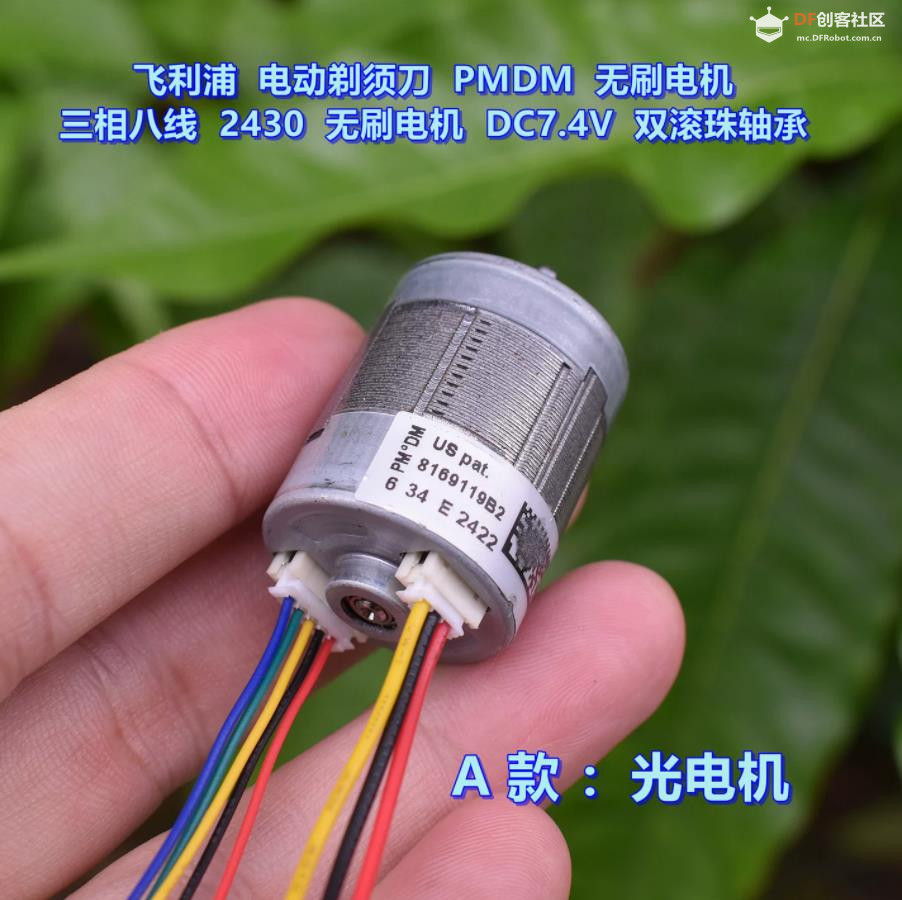

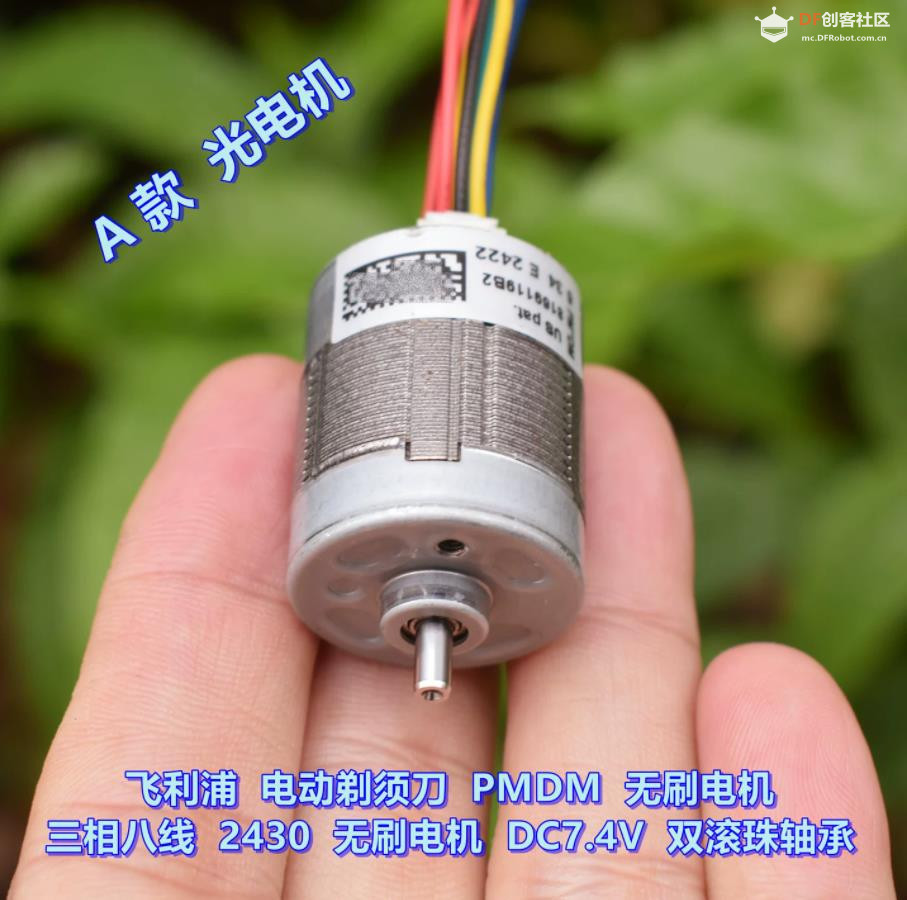

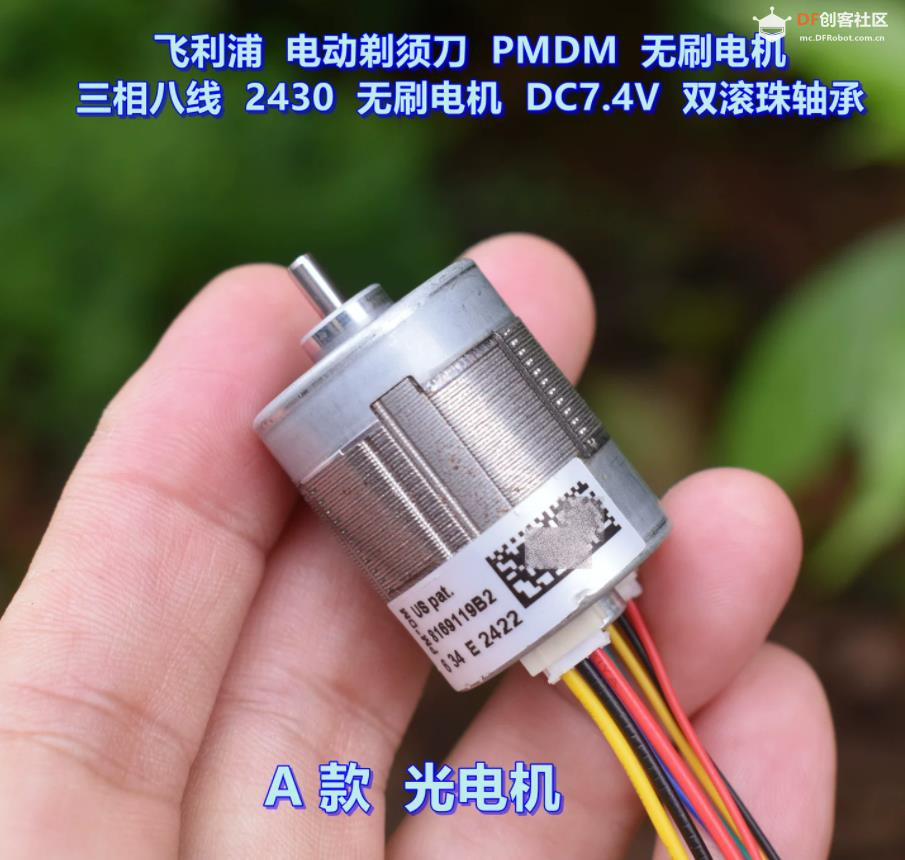

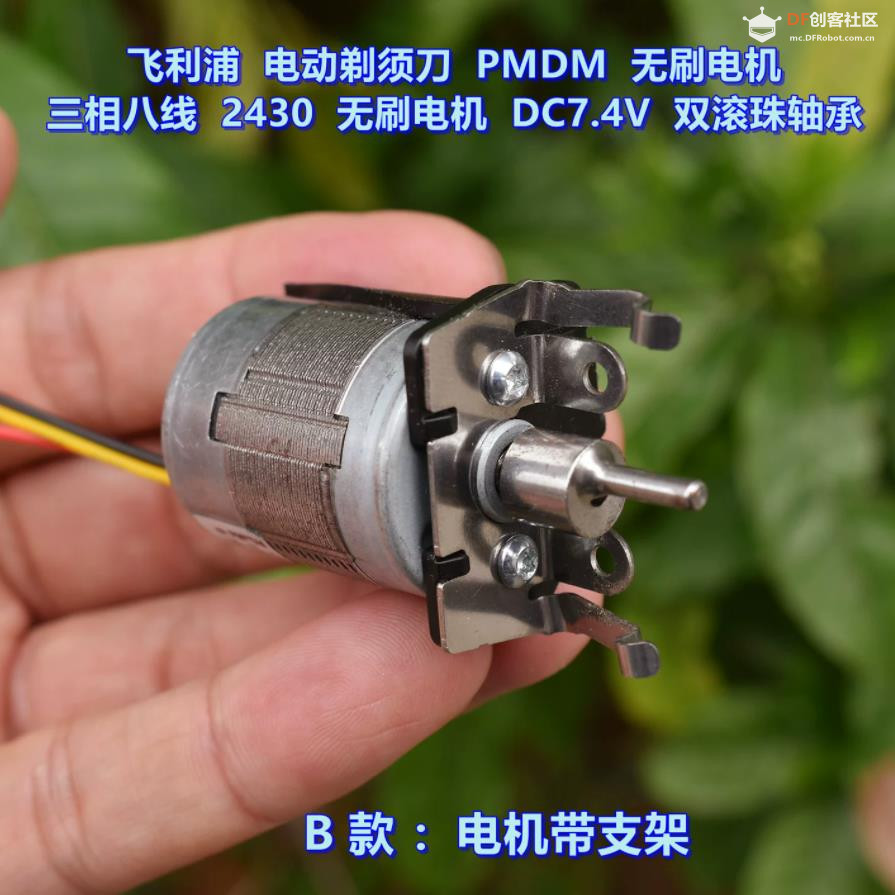

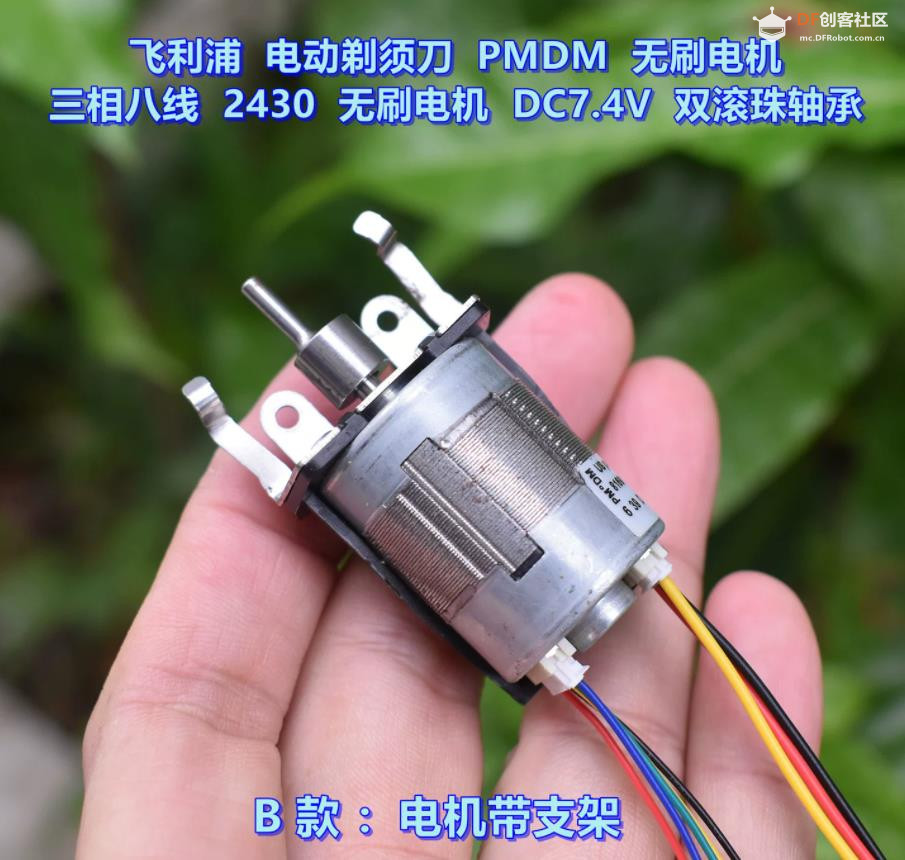

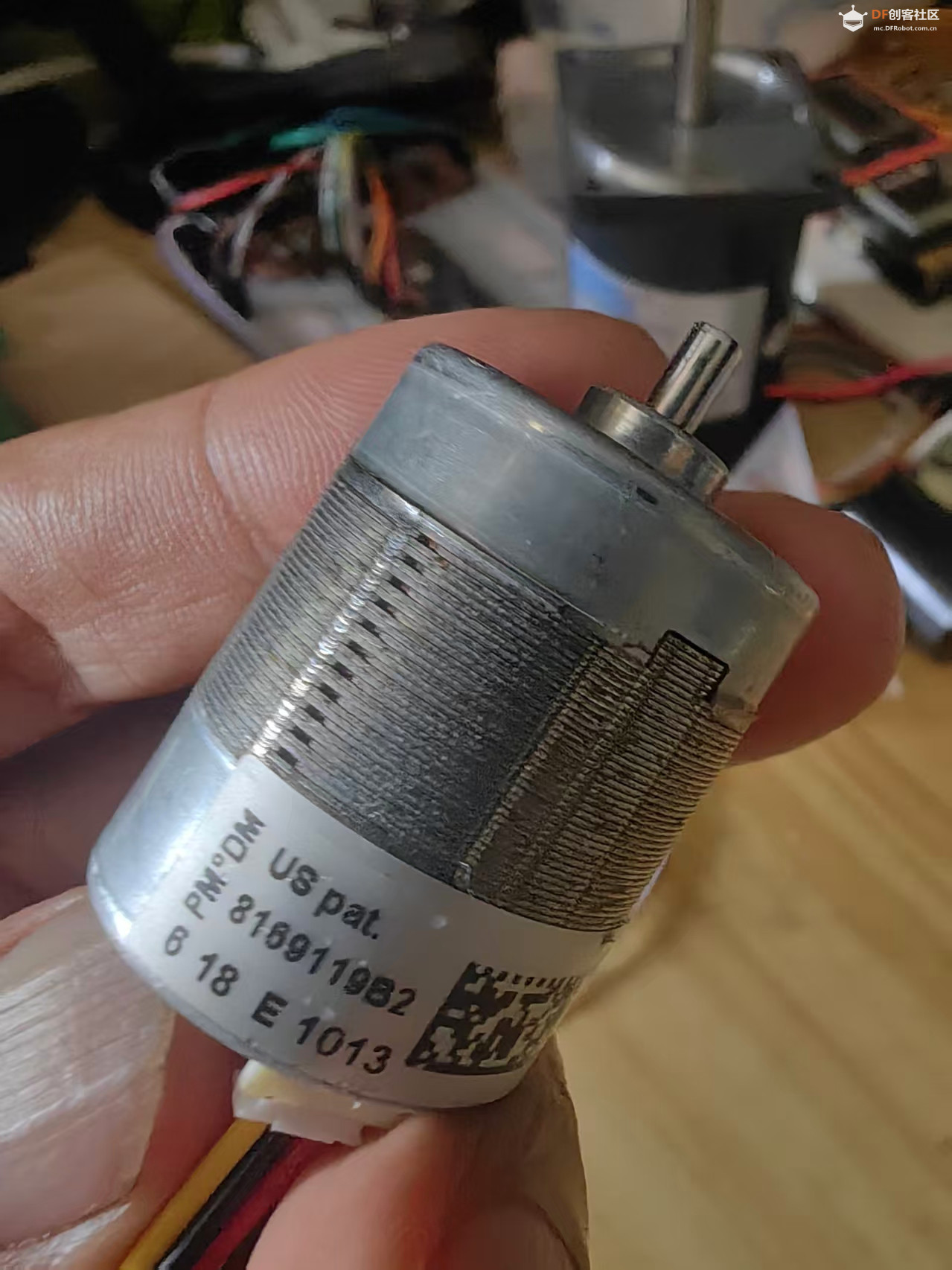

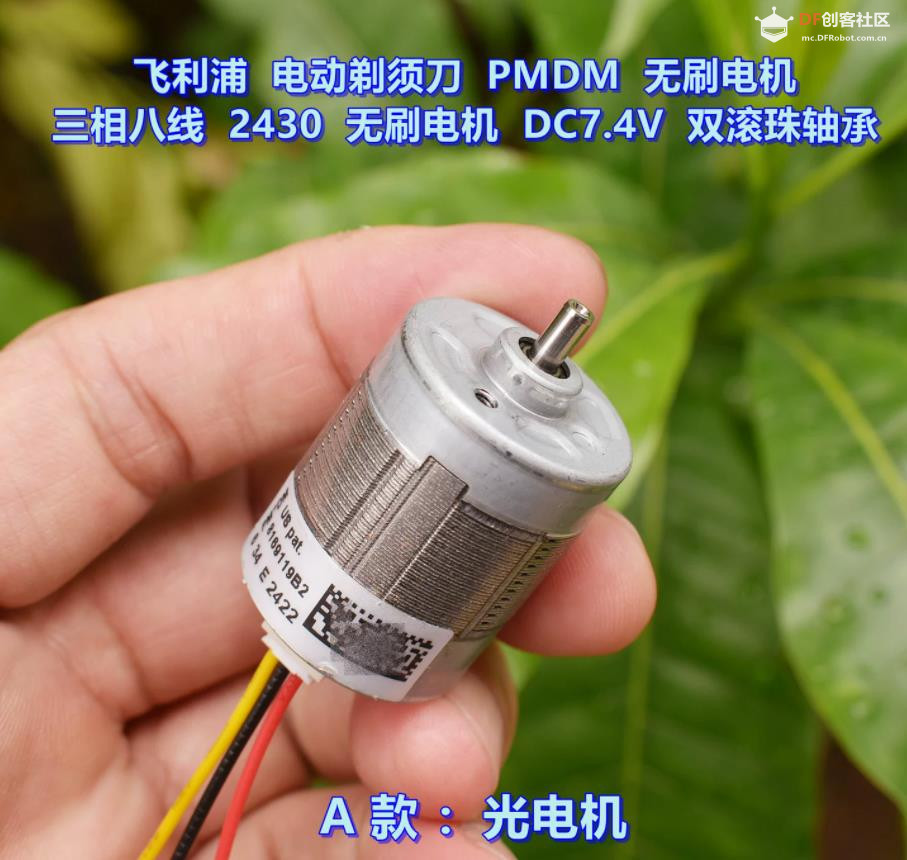

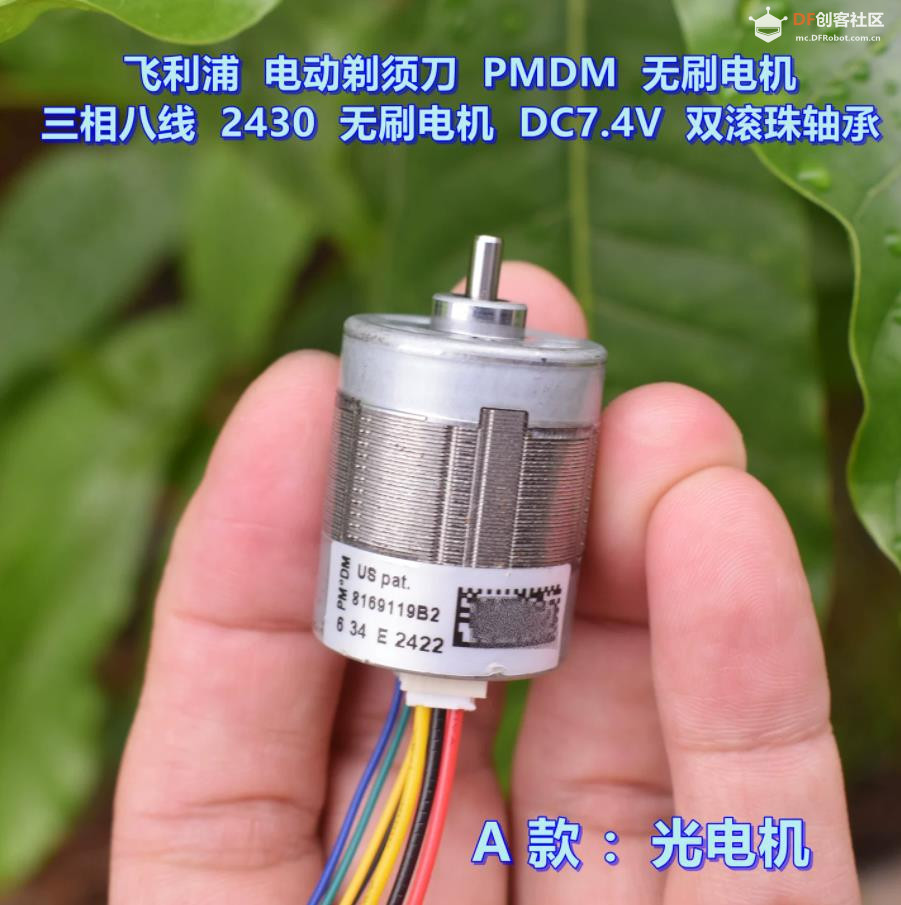

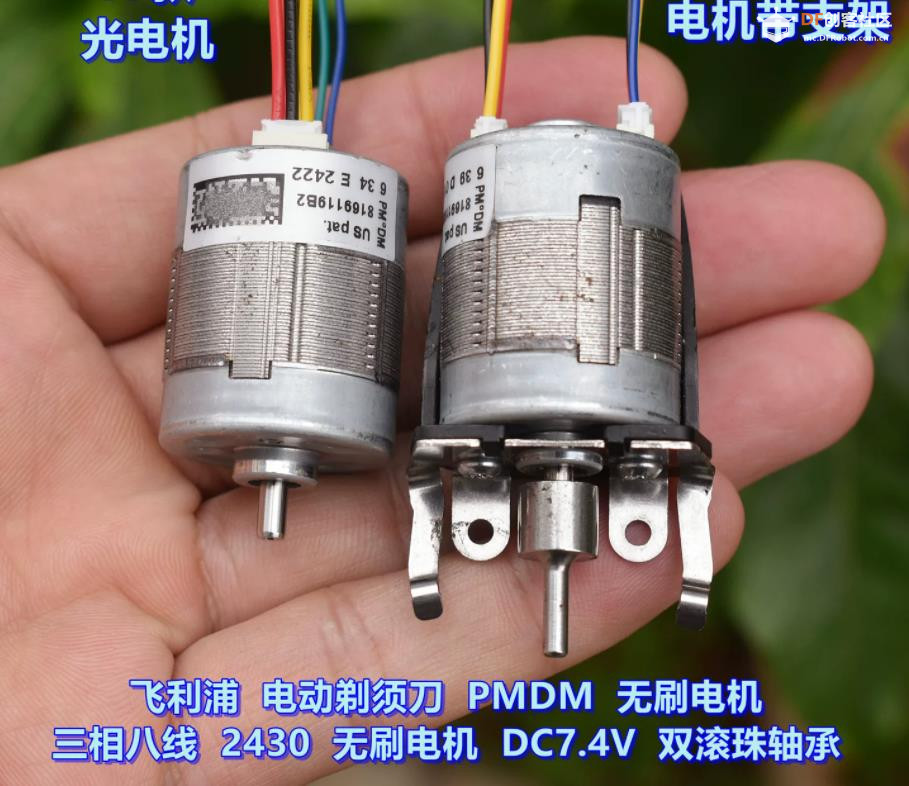

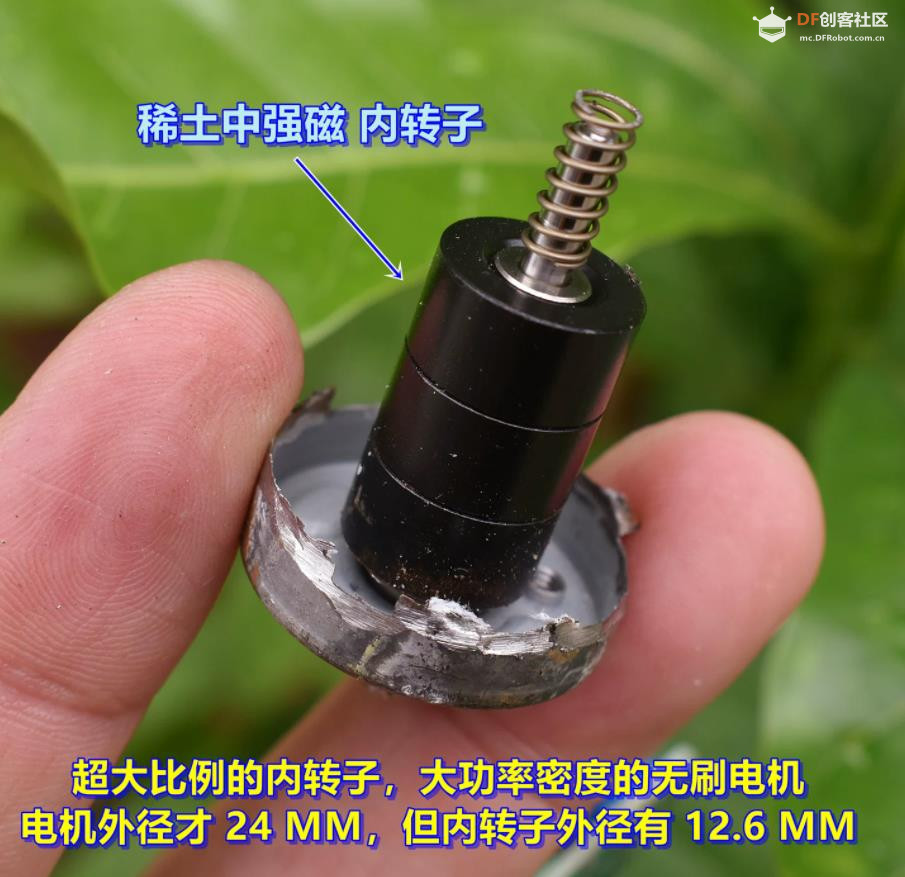

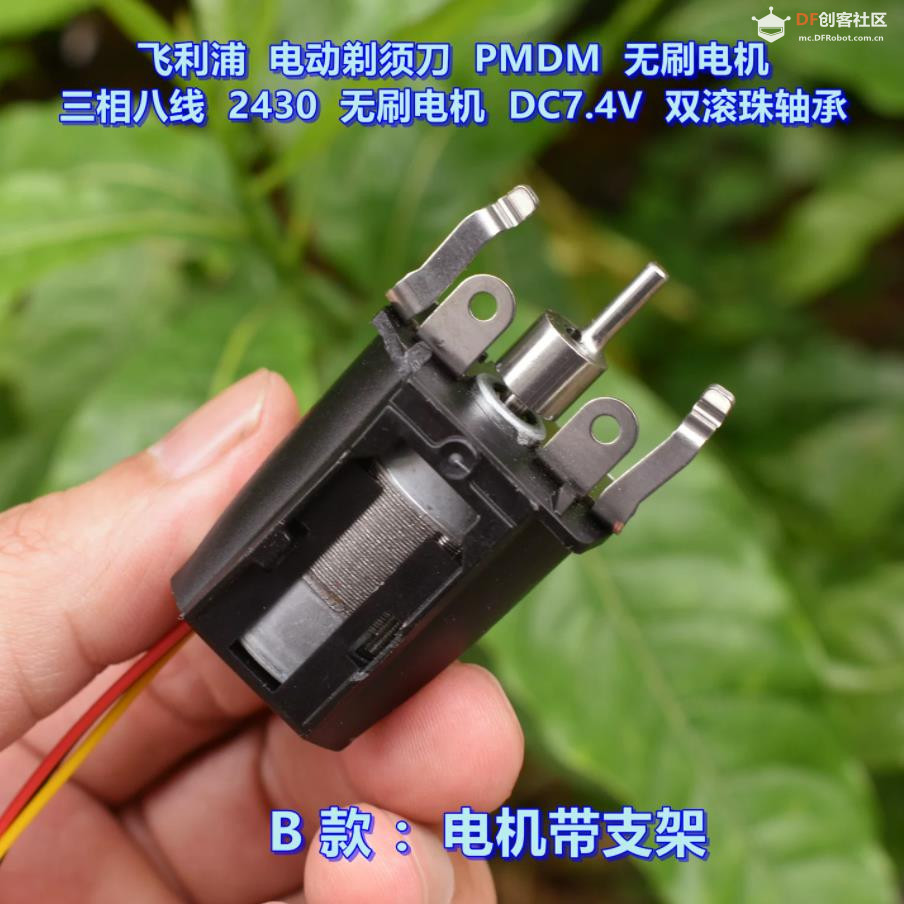

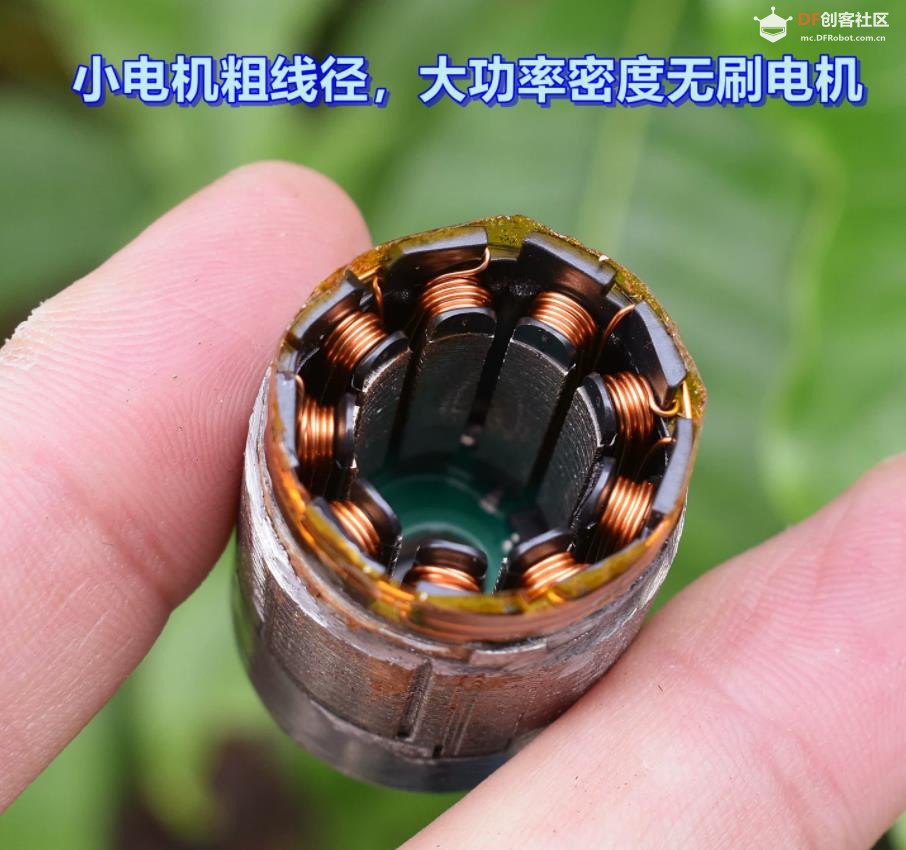

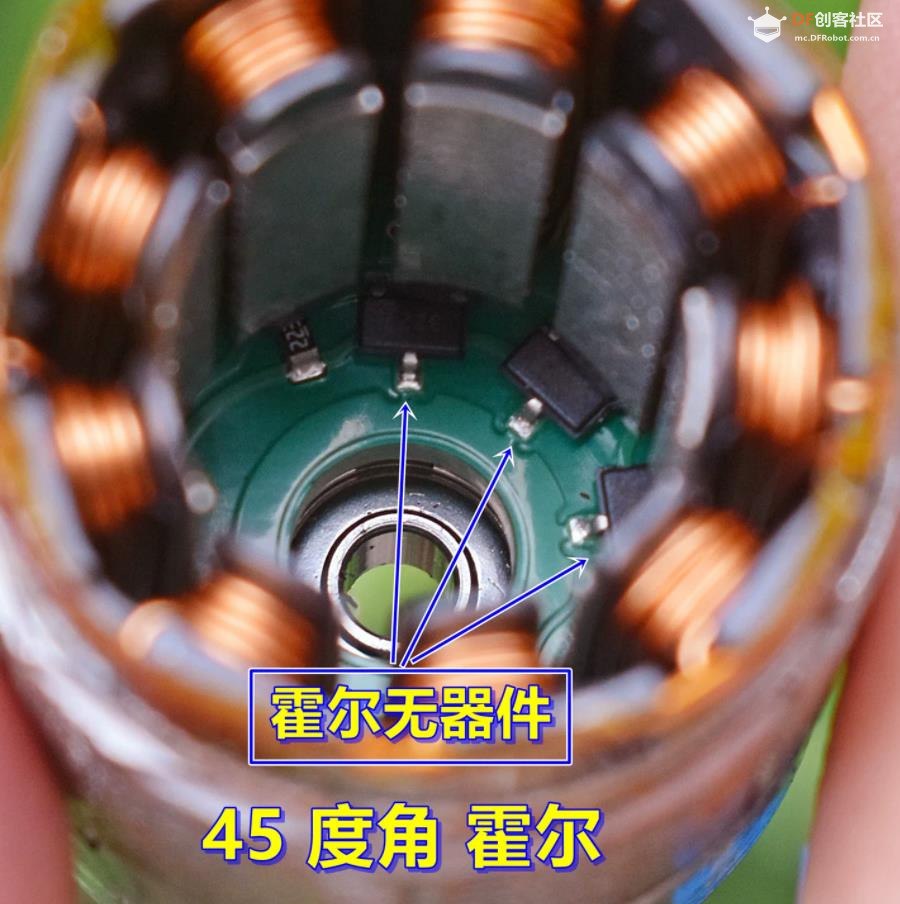

外径 24mm 稀土中强磁内转子三相八线带霍尔微型无刷电机，原厂为高端飞利浦电动剃须刀配套电机，专供美国出口机型。电机本体无内置驱动板，必须外接无刷驱动器方可运转。采用前后双滚珠轴承结构，粗线径绕组设计，超高功率密度；内转子直径达 12.6mm，小体积搭载大转子，扭矩表现突出，霍尔元件呈 45° 布局。大概40W，供电规格 DC7.4V，空载最高转速 20000RPM，整机重量 53.5g。

1、详细电气参数

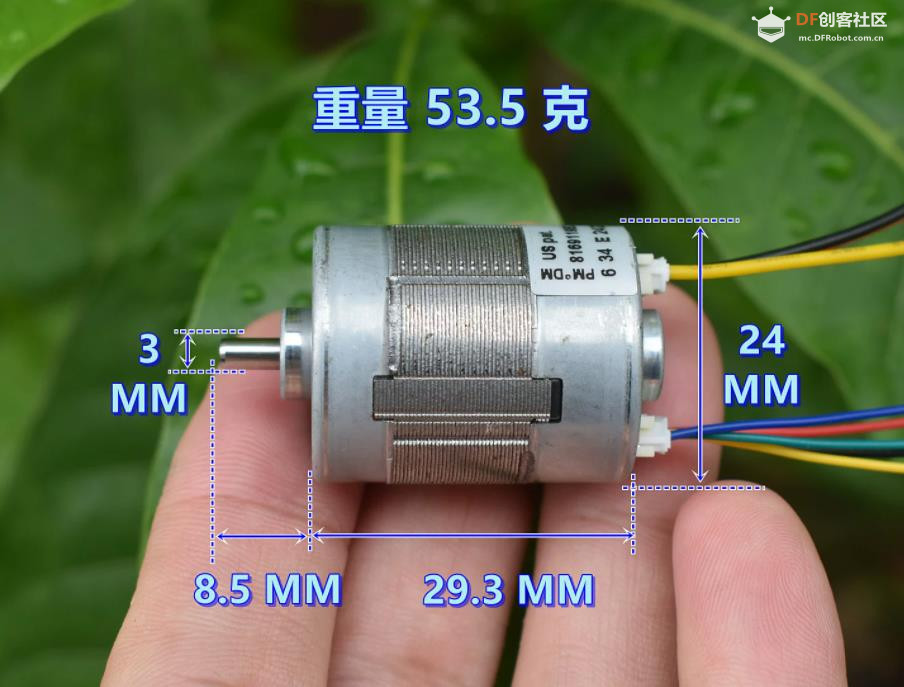

外径：24mm
内转子直径：12.6mm
供电电压：DC7.4V
极限转速：20000RPM
20000 转空载电流：0.95A
16000 转空载电流：约 0.65A
整机重量：53.5g
附赠引线长度：约 100mm

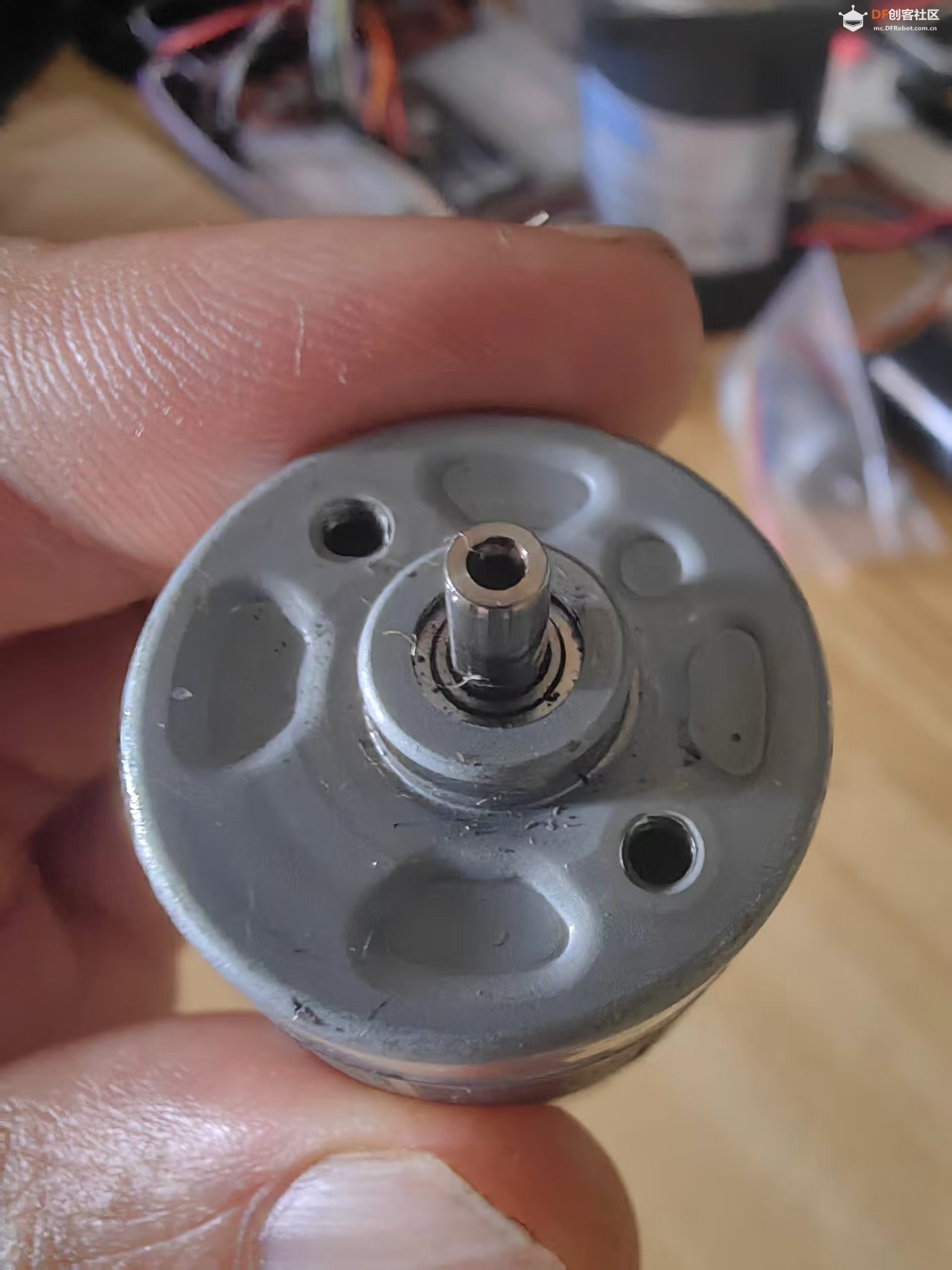

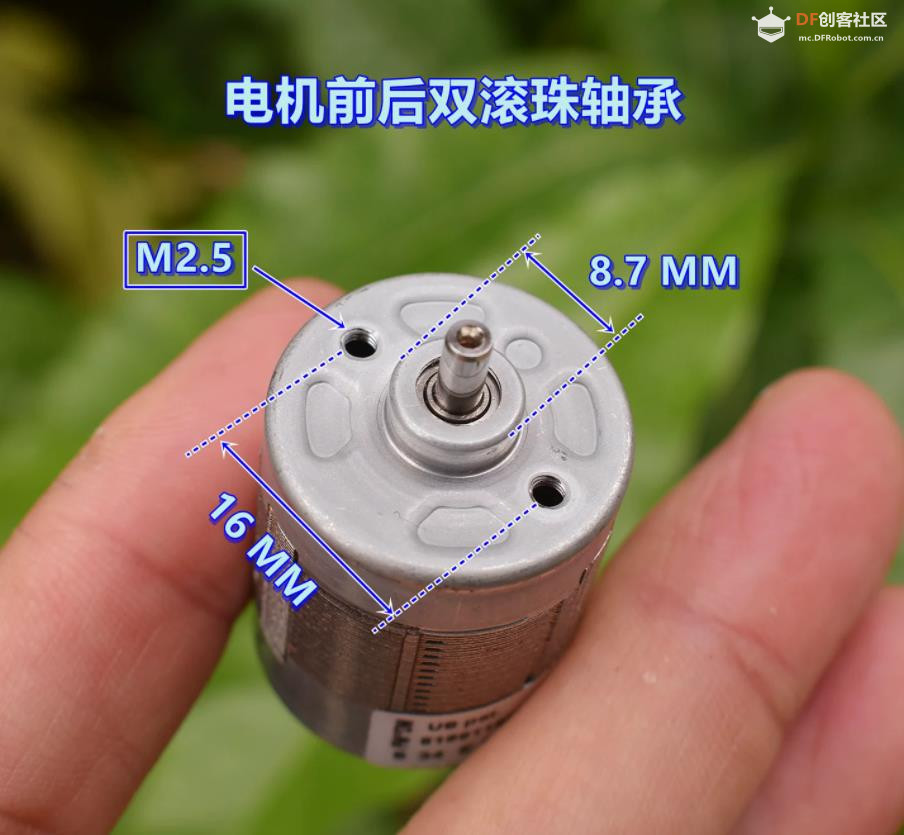

结构：前后双滚珠轴承、三相八线带霍尔
类型：内转子稀土永磁无刷电机（无内置驱动）

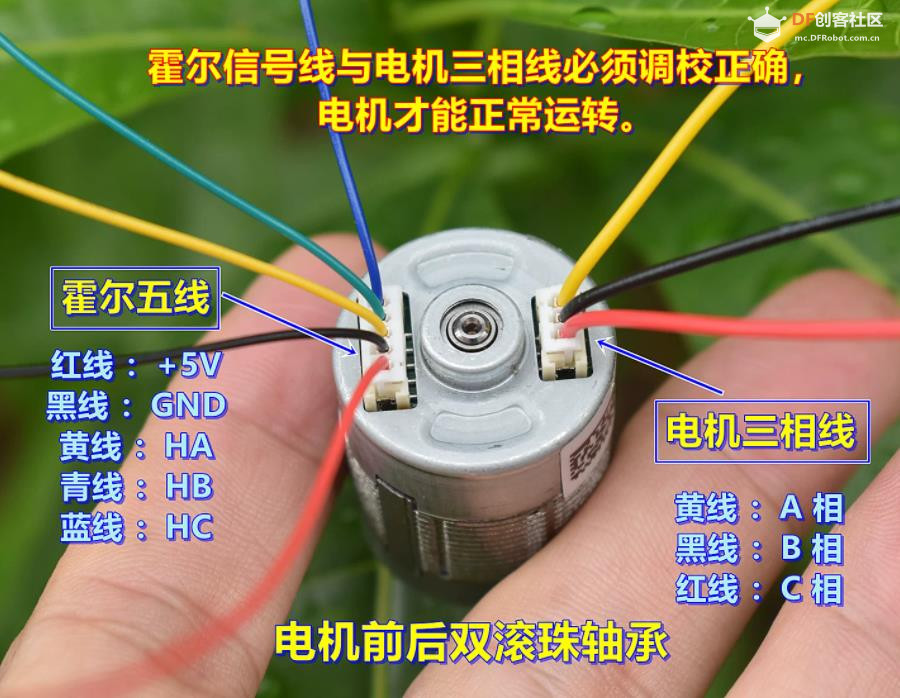

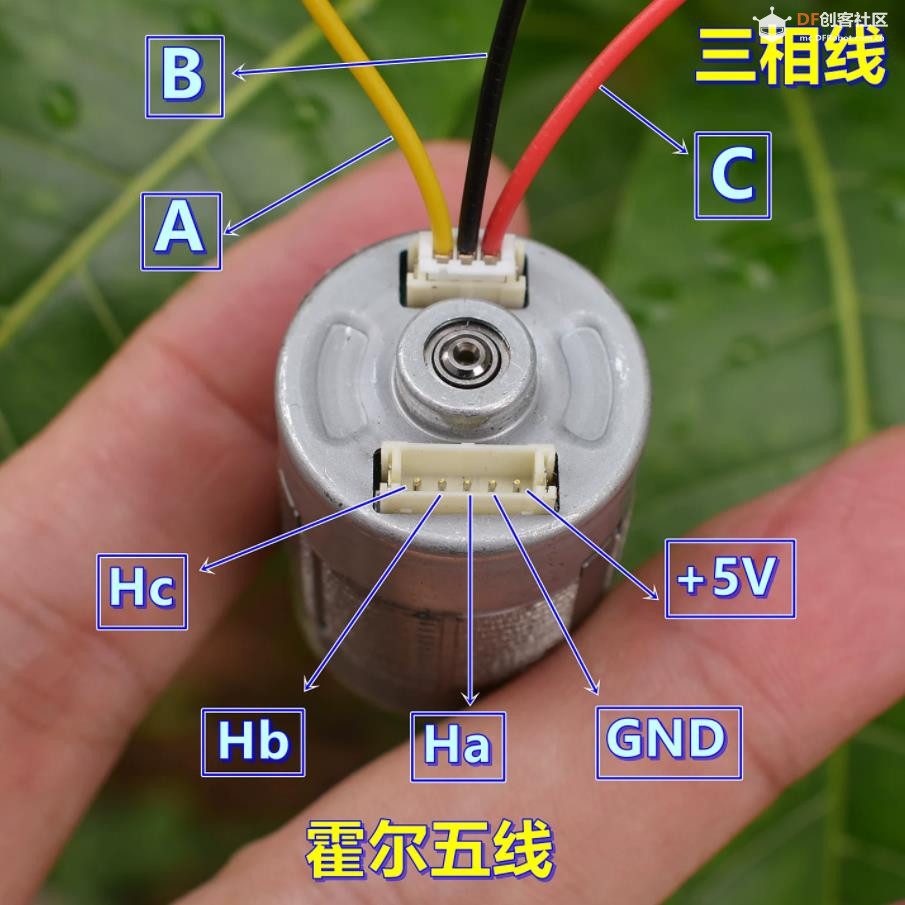

2、官方接线定义
三相动力粗线
粗黄 → A 相
粗黑 → B 相
粗红 → C 相
霍尔传感细线（5 根）
细红 → 霍尔正极
细黑 → 霍尔负极
细黄 → HA
细青 → HB
细蓝 → HC
重要提醒：使用八线霍尔驱动器时，三相线与霍尔信号相位必须匹配，任意一组线路错位，电机无法正常工作！

3、驱动器适配实测建议
电机同时支持无感三线驱动器与八线带霍尔驱动器，实测十余款驱动对比结论：
三线无感驱动：仅转速＞10000 转扭力尚可，低速（10000 转以内）扭矩疲软；

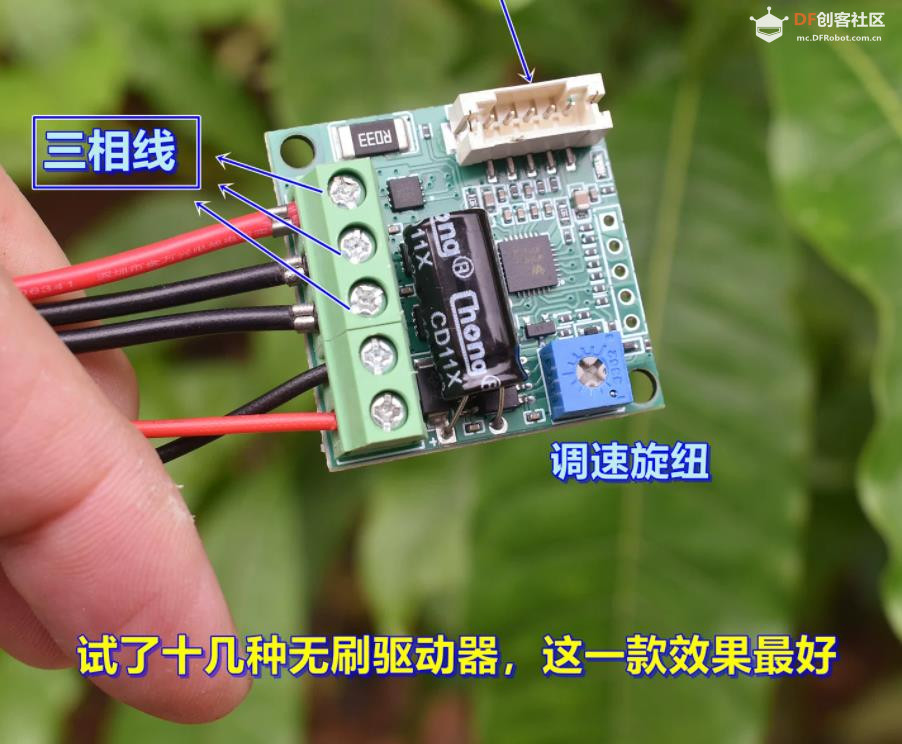

优先选用八线带霍尔驱动器，综合性能最优：5000 转以上空载电流约 0.2A，低速扭矩充足，运转平顺。同是八线驱动效果差距巨大。

4、使用注意事项
高功率密度机型，高速运转发热明显，不适合长时间连续工作，务必做好散热；
推荐限速使用在 16000RPM 区间，兼顾高转速、大扭矩，显著降低发热；原厂配套驱动板大概率内置转速限制；
货源为散装拆机 / 尾货，整体成色良好，但外观可能存在轻微瑕疵，外观完美主义请谨慎下单；
电机本体仅线圈与磁钢结构，无电路板。电机转动顺畅、绕组导通即为本体完好；能否有力运转，核心取决于驱动器匹配度，部分驱动器仅能带动空转、出力不足；
该低压带霍尔电机对驱动器兼容性要求较高。
