【花雕动手做】看见声音，基于Arduino系列音乐可视器（1）
2021-10-033.8万
精华项目
AI 快速预览详细
本项目是一个基于Arduino平台的声音可视化系列专题，旨在通过实际动手试验，逐步积累音乐频谱可视化的资料。项目使用MAX9814和MAX4466拾音模块，结合多种开发板（如UNO R3、掌控板等），并通过LED发光二极管、RGB彩色LED模块等多种可视执行器模块来展示音乐的视觉效果。适合零基础的新手，提供详细的实验步骤和编程方法，帮助用户轻松入门音乐可视化。
|

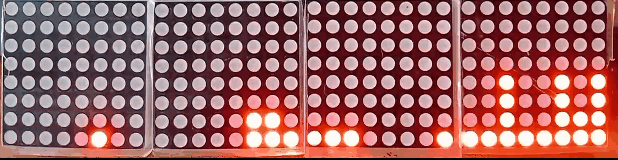

偶然脑子发热心血来潮，想要做一个声音可视化的系列专题。这个专题的难度有点高，涉及面也比较广泛，相关的FFT和FHT等算法也相当复杂，不过还是打算从最简单的开始，实际动手做做试验，耐心尝试一下各种方案，逐步积累些有用的音乐频谱可视化的资料，也会争取成型一些实用好玩的音乐可视器项目。 初步设想 1、模拟量拾音模块，主要是采用MAX9814和MAX4466； 2、使用Arduino平台，尝试代码编程+仿真编程+图形编程三者结合； 3、开发板是UNO R3\nano V3.0\MEGA2560 R3\ESP8266\ESP32以及掌控板等； 4、实验的可视执行器模块，包括LED发光二极管，RGB彩色LED模块，WS2812彩色灯模块，RGB彩色LED灯带，LED点阵屏模块，OLED有机屏模块，WS2812灯条、WS2812灯环，WS2812像素屏，WS2812炫彩5050灯带以及全彩LED模组P4\P5\P6\P10灯板等。  |
https://mc.dfrobot.com.cn/thread-311167-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（2）---OLED频谱灯
https://mc.dfrobot.com.cn/thread-311174-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（3）---RGB律动灯
https://mc.dfrobot.com.cn/thread-311183-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（4）---WS2812条灯
https://mc.dfrobot.com.cn/thread-311190-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（5）---WS2812柱跳灯
https://mc.dfrobot.com.cn/thread-311192-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（6）---点阵频谱灯
https://mc.dfrobot.com.cn/thread-311201-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（7）---大方格频谱灯
https://mc.dfrobot.com.cn/thread-311364-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（8）---四位32段点阵屏
https://mc.dfrobot.com.cn/thread-311490-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（9）---X Music Spectrum
https://mc.dfrobot.com.cn/thread-311627-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（10）---WS2812硬板屏
https://mc.dfrobot.com.cn/thread-311641-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（11）---WS2812幻彩灯带
https://mc.dfrobot.com.cn/thread-313648-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（12）---米管快速节奏灯
https://mc.dfrobot.com.cn/thread-313708-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（13）---有机棒立柱灯
https://mc.dfrobot.com.cn/thread-313723-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（14）---水杯水瓶灯
https://mc.dfrobot.com.cn/thread-313803-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（15）--横排LED方管灯
https://mc.dfrobot.com.cn/thread-313811-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（16）--热干胶棒棒灯
https://mc.dfrobot.com.cn/thread-313844-1-1.html
【花雕动手做】有趣好玩音乐可视化系列（17）--光导纤维灯
https://mc.dfrobot.com.cn/thread-313867-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（18）--LED平面板灯
https://mc.dfrobot.com.cn/thread-313951-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（19）--通体光纤灯
https://mc.dfrobot.com.cn/thread-313962-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（20）--首饰盒镜子灯
https://mc.dfrobot.com.cn/thread-313969-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（21）--CD 光盘灯
https://mc.dfrobot.com.cn/thread-313984-1-1.html
【花雕动手做】看见声音，基于Arduino系列音乐可视器（22）--LED无限魔方
https://mc.dfrobot.com.cn/thread-313994-1-1.html
【花雕动手做】有趣好玩的音乐可视化（23）--3合1闪点光纤
https://mc.dfrobot.com.cn/thread-314168-1-1.html
【花雕动手做】有趣好玩的音乐可视化（24）--无限LED镜子灯
https://mc.dfrobot.com.cn/thread-314180-1-1.html
【花雕动手做】有趣好玩音乐可视化（25）--水龙卷旋涡灯
https://mc.dfrobot.com.cn/thread-314231-1-1.html
【花雕动手做】有趣好玩音乐可视化系列（26）--LED 超立方体
https://mc.dfrobot.com.cn/thread-314244-1-1.html
【花雕动手做】有趣好玩的音乐可视化（27）--磁搅LED水旋灯
https://mc.dfrobot.com.cn/thread-314273-1-1.html
一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）
https://mc.dfrobot.com.cn/thread-280845-1-1.html
连杆形式的腿机构十一种：盘点机器人行走背后的机械原理
https://mc.dfrobot.com.cn/thread-308097-1-1.html
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车！
https://mc.dfrobot.com.cn/thread-307863-1-1.html
【花雕动手做】超迷你哦，用徽商香烟盒做个智能小车！
https://mc.dfrobot.com.cn/thread-307907-1-1.html
【花雕动手做】太搞笑啦，一支胶管制成二只蠕动机器人
https://mc.dfrobot.com.cn/thread-308046-1-1.html
【花雕动手做】快餐盒盖，极低成本搭建机器人实验平台
https://mc.dfrobot.com.cn/thread-308063-1-1.html
【花雕动手做】特别苗条，使用微波传感器控制的纤细小车
https://mc.dfrobot.com.cn/thread-308866-1-1.html
【花雕动手做】脑洞大开、五花八门的简易机器人66种
https://mc.dfrobot.com.cn/thread-307900-1-1.html
【花雕动手做】音乐可视化系列小项目（01）---LED节奏灯
https://mc.dfrobot.com.cn/thread-311167-1-1.html
【花雕动手做】音乐可视化系列小项目（02）---OLED频谱灯
https://mc.dfrobot.com.cn/thread-311174-1-1.html
实验一百五十八：QMC5883L电子指南针罗盘模块 三轴磁场传感器GY-271
https://mc.dfrobot.com.cn/thread-308195-1-1.html
实验一百六十三：BMI160 6轴惯性运动传感器 16位3轴加速度+超低功耗3轴陀螺仪 I2C/SPI 14LGA
https://mc.dfrobot.com.cn/thread-310371-1-1.html
实验一百六十五：2.4 英寸 TFT LCD 触摸屏模块 XPT2046 PCB ILI9341 240x320 像素 8 位 SPI 串口显示器 300mA
https://mc.dfrobot.com.cn/thread-309803-1-1.html
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
https://mc.dfrobot.com.cn/thread-309845-1-1.html
实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 128*64像素
https://mc.dfrobot.com.cn/thread-311123-1-1.html
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
https://mc.dfrobot.com.cn/thread-310273-1-1.html
实验一百八十五：MAX4466声音传感器 驻极体话筒放大器 麦克风可调功放模块 microphone
https://mc.dfrobot.com.cn/thread-310193-1-1.html
实验一百八十九：TDA1308 硅麦克风 数字咪头放大模块 拾音器放大板 楼氏SUNLEPHANT
https://mc.dfrobot.com.cn/thread-310246-1-1.html
实验一百九十三：TCS34725颜色识别传感器 RGB IIC明光感应模块 ColorSensor
https://mc.dfrobot.com.cn/thread-310209-1-1.html
实验二百：RCWL-0515微波雷达感应开关 人体感应 智能感应探测传感器 12-15米远距离2.7G微波检测模块
https://mc.dfrobot.com.cn/thread-310313-1-1.html
实验二百零一：OPT101模拟光照传感器 TEMT6000光强度模块 单片光电二极管 YourCee
https://mc.dfrobot.com.cn/thread-311164-1-1.html
实验二百零三：Air724UG合宙 Cat14G模块 DTU物联网UART串口通信数据TCP透传 核心板组合套餐
https://mc.dfrobot.com.cn/thread-310342-1-1.html
实验二百零七：I2C红色8*8LED点阵模块ht16k33驱动1088BS树莓派物联网可扩展编程
https://mc.dfrobot.com.cn/thread-310951-1-1.html
实验二百零九：Gravity: I2C & UART BC20 NB-IoT & GNSS通信模块 NB-IoT广域低功耗无线通信 GPS/北斗精准定位
https://mc.dfrobot.com.cn/thread-310433-1-1.html
项目之二：随着音乐节奏而闪烁的三色LED灯模块
实验视频剪辑
https://v.youku.com/v_show/id_XNTgxMDMzNDc0NA==.html?firsttime=0
[media=x,500,375]https://v.youku.com/v_show/id_XNTgxMDMzNDc0NA==.html?firsttime=0[/media]
项目之二：随着音乐节奏而闪烁的三色LED灯模块
实验开源代码
[code]/*
【花雕动手做】音乐可视化系列小项目（01）---LED节奏灯
项目之二：随着音乐节奏而闪烁的三色LED灯模块
实验接线：声音模块数字端口DO接Uno的D2，D11接LED灯
*/
int soundSensor = 2;
int LED = 11;
boolean LEDStatus = false;
void setup() {
pinMode(soundSensor, INPUT);
pinMode(LED, OUTPUT);
}
void loop() {
int SensorData = digitalRead(soundSensor);
if (SensorData == 1) {
if (LEDStatus == false) {
LEDStatus = true;
digitalWrite(LED, HIGH);
}
else {
LEDStatus = false;
digitalWrite(LED, LOW);
}
}
}[/code]
第二项，使用三色LED交通灯模块（红绿黄灯），来试试效果
【花雕动手做】看见声音，基于Arduino的系列音乐可视器
项目之一：随着音乐节奏而闪烁的简单LED发光二极管灯
实验视频剪辑
[font=Microsoft YaHei, SimHei, Verdana, Arial, sans-serif]https://v.youku.com/v_show/id_XNTgxMDgwMDQyNA==.html?firsttime=0[/font]
[font=Microsoft YaHei, SimHei, Verdana, Arial, sans-serif]
[/font]
[media=x,500,375]https://v.youku.com/v_show/id_XNTgxMDgwMDQyNA==.html?firsttime=0[/media]
项目之一：随着音乐节奏而闪烁的简单LED发光二极管灯
实验接线：声音模块数字端口DO接Uno的D2，D11接LED灯
实验开源代码
[code]/*
【花雕动手做】看见声音，基于Arduino的系列音乐可视器
项目之一：随着音乐节奏而闪烁的简单LED发光二极管灯
实验接线：声音模块数字端口DO接Uno的D2，D11接LED灯
*/
#define LEDstrip 11
void setup() {
pinMode(2, INPUT);
pinMode(LEDstrip, OUTPUT);
}
void loop() {
boolean soundstate = digitalRead(2);
if (soundstate == 1) {
analogWrite(LEDstrip, 255);
delay(10);
}
else {
analogWrite(LEDstrip, 0);
}
}[/code]

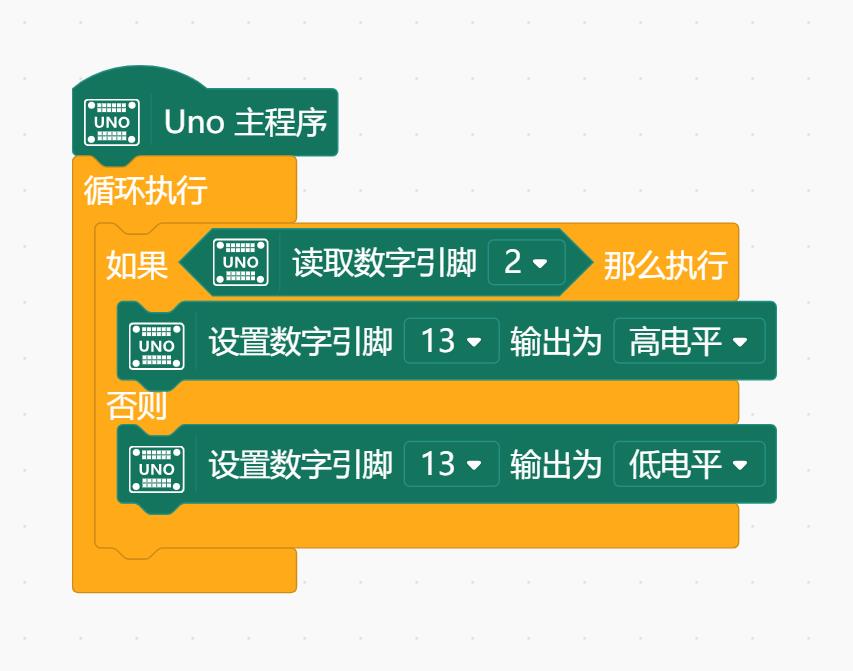

[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]
[font="][size=2]
[/size][/font]
[font="]
[/font]
[font="][size=2]
[/size][/font]

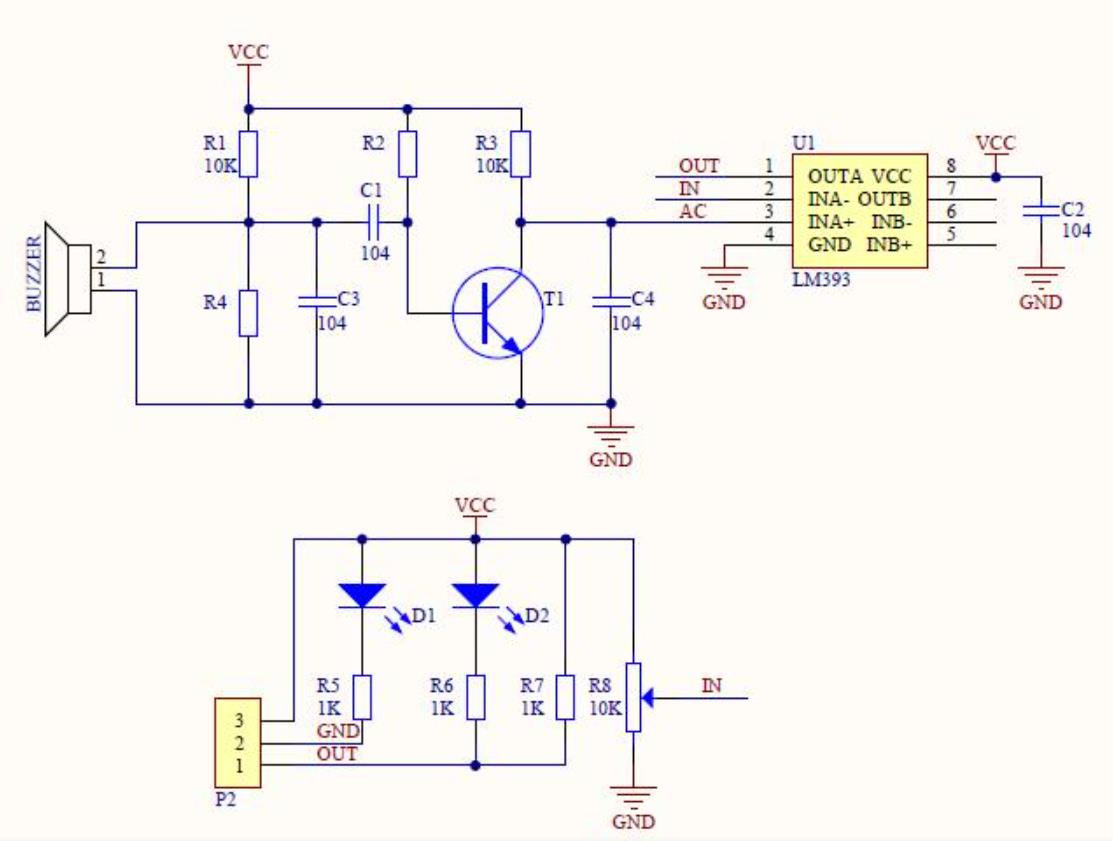

[font="]模块特点
1、一路音频信号输出，检测到声音输出音频信号
2、有3mm的安装螺丝孔
3、使用5v直流电源供电
4、模拟量电压信号输出，信号幅度VCC/2
5、有阀值翻转电平输出
6、高感度麦克风，灵敏度高
7、 两路红色LED指示：POWER和SENSOR。POWER：上电即亮。SENSOR: 当麦克风感测的声音达到一定值时，此LED亮。
8、内置放大电路，增益可调，性能稳定
9、能直接输出线性模拟量，AD采集的时候，就更加方便了，解决了很多客户，直接采集波形的痛苦。也可以直接作为分贝传感器使用
10、能检测声音大小，是否有声音，口哨声，可检测声音强度；但不能识别特殊频率。
11、可以用于声控灯，配合光敏传感器做声光报警，以及声音放大，声音检测的场合。[/font]

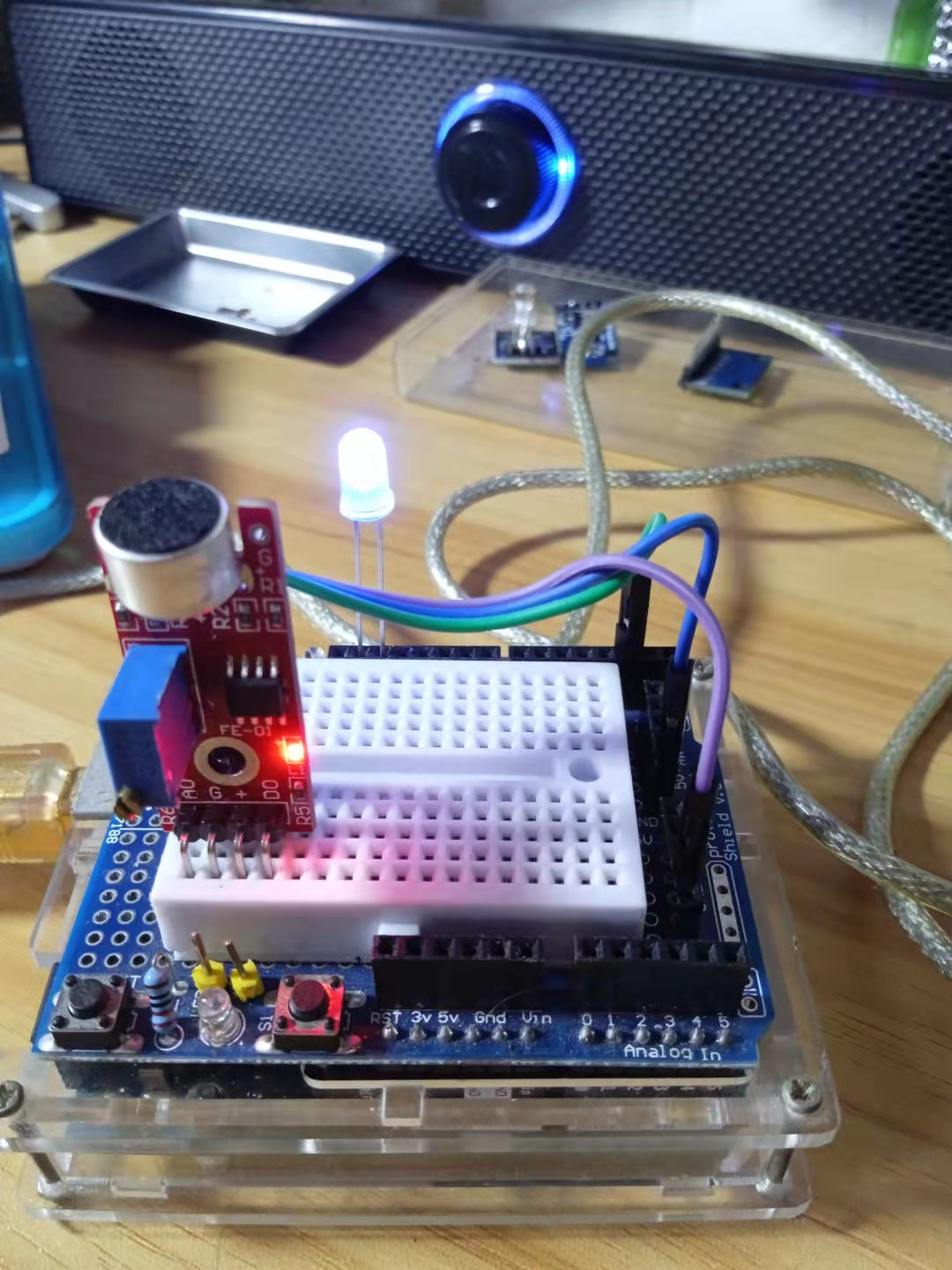

随着音乐节奏而闪烁的简单LED发光二极管灯

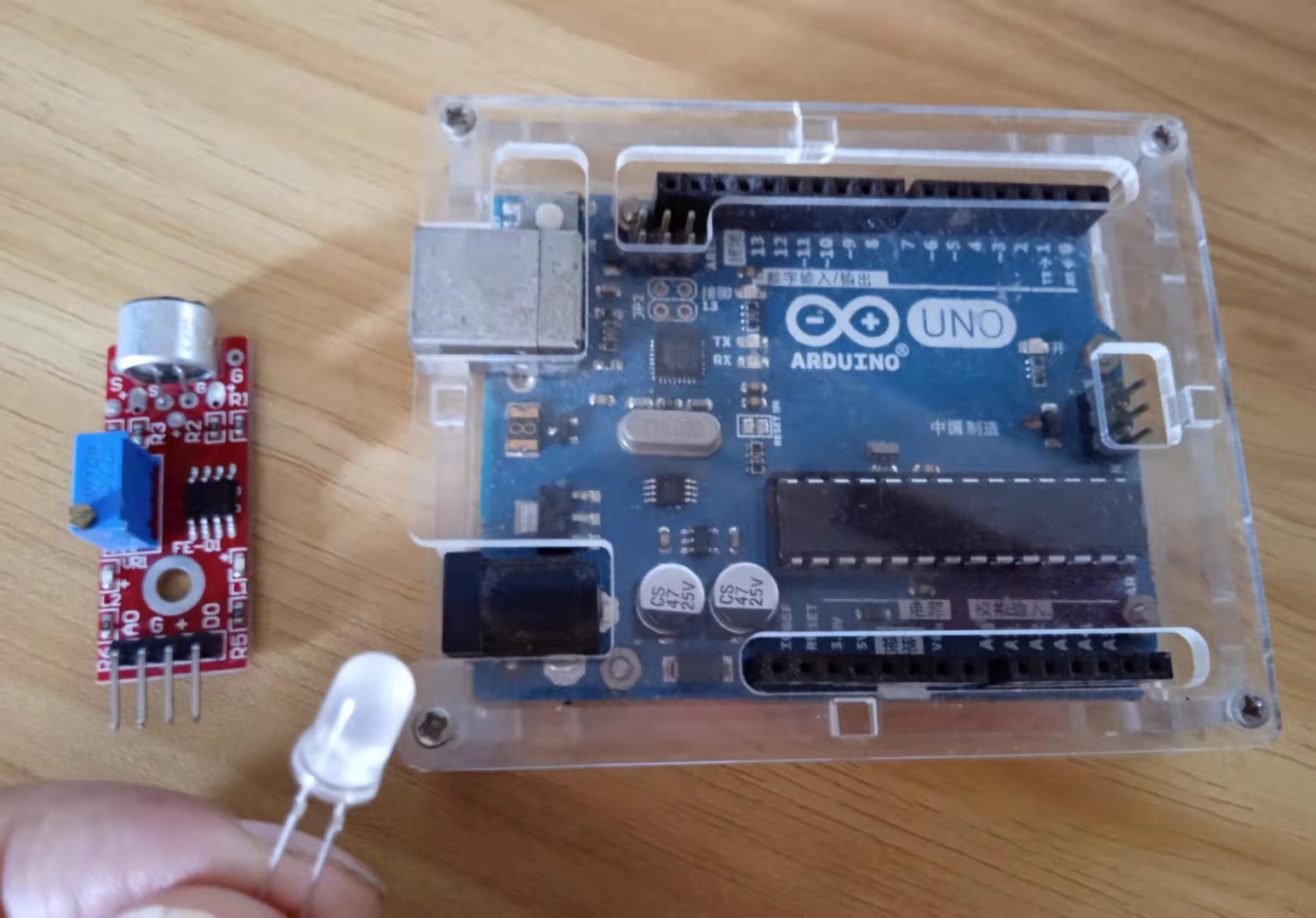

实验材料：
Arduino uno开发板

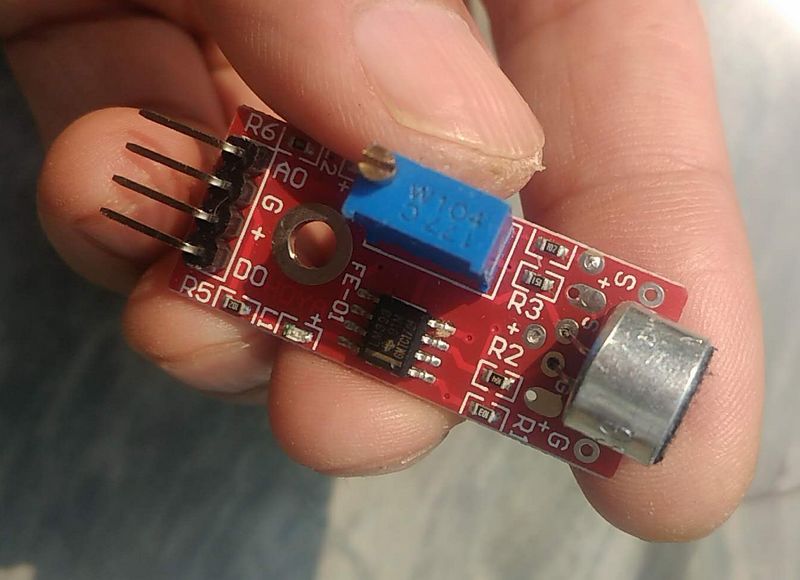

KY-038声音传感器模块
LED发光二极管
mini面包板及杜邦线
音乐可视化（Music visualization）
声音可视化是通过抽象的动态视觉效果来调动观者的多重感官，并通过声音的辅助使得所传递出的信息更加立体。音乐可视化，是指一种以视觉为核心，以音乐为载体，以大众为诉求对象，借助多种新媒体技术等传播媒介，通过画面、影像来诠释音乐内容的、视听结合的大众化传播方式。它能为理解、分析和比较音乐艺术作品形态的表现力和内外部结构提供的一种直观视觉呈现的技术。
1、音乐作品用视觉来欣赏
在传统意义上，音乐属于耳朵，是用听觉体验美感的艺术。人们在欣赏音乐时，往往是在倾听的基础上，通过“音响感知与情绪感受”“形象联想与理性感悟”以及“音乐美的体验与感悟”等阶段，完成对音乐作品由感性到理性的审美体验过程。音乐具有形象思维的特点，在情感的伴随下，通过想象联想，获得音乐形象、生活情景以及意境等形象，音乐可视化变为现实。
2、音乐文化用视觉来理解
视觉与听觉是人类感知外部世界最重要的通道，是人类最自然最常见的行为，对人类认知世界的活动来说是不可替代的。通过各种视听感官认知外部世界，“观看”和“聆听”是最自然、最直接、也是最重要的手段。眼睛像镜头，耳朵如收音器，因此人类所接触到的是经过“视听媒介”的选择、过滤之后具有特定观看角度、聆听维度的拟态世界。古希腊哲学家们认为视觉与理性相连，听觉与灵魂相接，视听能够提供认识对象、认知世界的最多的客观信息，其认知特性是最可依赖的。人类的“看”和“听”不仅是自然生理行为，更是社会行为，是一种文化景观。这种文化景观是人与外部世界交流互动而创造出的意义。
3、音乐信息用视觉来传播
声音和影像、听觉与视觉，在当代社会中，两者共同约定审美趋向，主宰大众文化的美学形态。视觉为人们看见和理解的音乐作品、音乐文化提供了诸多方便，人们将越来越依赖于读图，可以说，可视化将重塑我们的由印刷文化改造过的生活方式。同时，视觉文化以一种人们不易察觉的方式，在观看的同时提供着潜在的意识形态和特定的世界观。尽管音乐艺术本身并不依赖视觉，但却依赖音乐可视化这一理解音乐文化的趋势。视觉化也使人们的认知方式发生了重大改变。过去，音乐被理解为复杂而和谐的数学比例；现在，音乐被理解为美妙而深奥的灵韵；未来，音乐将被理解节奏化的图像，因为可视化已经成为一种世界的表征。（具体见百度百科）
