【花雕学编程】Arduino动手做（249）--GC9A01气象站监测面板

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百一十六：ESP32+GC9A01之模拟气象站监测面板

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百一十六：ESP32+GC9A01之模拟气象站监测面板
*/

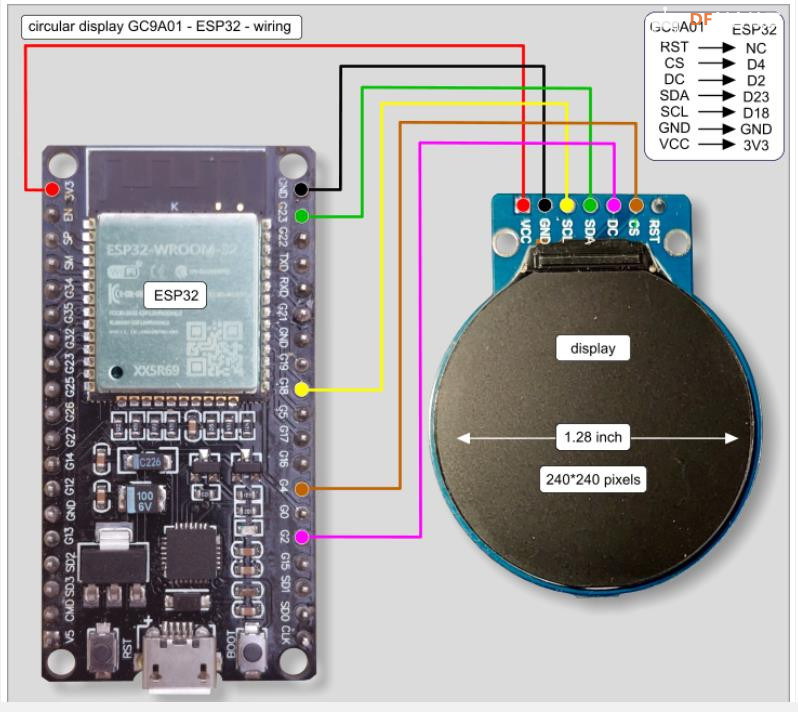

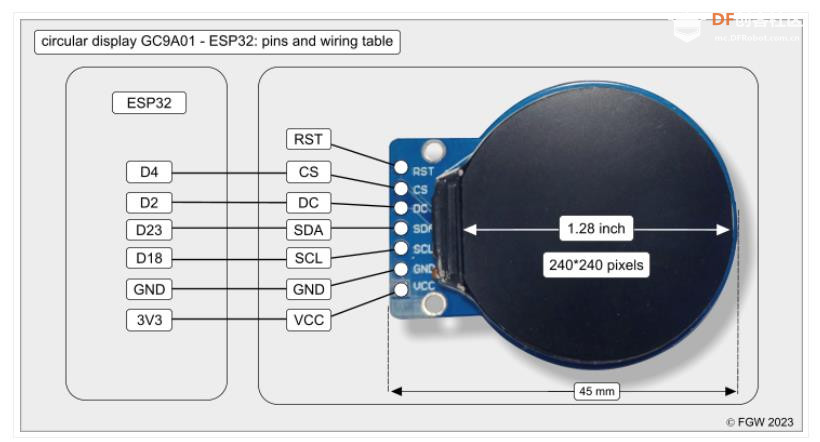

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

TFT_eSPI tft = TFT_eSPI();

float temperature = 25.0; // **初始温度**
float humidity = 50.0;    // **初始湿度**
float pressure = 1013.0;  // **初始气压**

#define TFT_GREY 0x5AEB  // **定义灰色**

void setup() {
    Serial.begin(115200);
    tft.init();
    tft.setRotation(2);
    tft.fillScreen(TFT_BLACK);
    tft.setTextColor(TFT_WHITE);
    tft.setTextSize(2);
}

void drawWeatherIcon(float temp, float hum) {
    if (temp > 25 && hum < 60) {
        tft.fillCircle(120, 190, 20, TFT_RED); // **红色为晴天（太阳）**
    } else if (hum > 80) {
        tft.fillRect(120, 190, 40, 20, TFT_BLUE); // **黄色为雨天（云+雨）**
    } else {
        tft.fillCircle(120, 190, 20, TFT_GREY);  // **灰色为阴天（云）**
    }
}

void displayWeather() {
    tft.fillScreen(TFT_BLACK);
    tft.setCursor(20, 50);
    tft.print("Weather Station");

    // **随机模拟天气数据**
    temperature += random(-1, 2);
    humidity += random(-2, 3);
    pressure += random(-5, 5);

    drawWeatherIcon(temperature, humidity); // **根据数据绘制天气图标**

    // **温度**
    tft.setCursor(30, 80);
    tft.print("Temp: " + String(temperature) + " C");

    // **湿度**
    tft.setCursor(20, 110);
    tft.print("Humidity: " + String(humidity) + "%");

    // **气压**
    tft.setCursor(0, 140);
    tft.print("Pressure: " + String(pressure) + " hPa");

    delay(1000); // **定期更新**
}

void loop() {
    displayWeather();
}
复制代码

这段代码模拟气象站监测面板，它会随机生成温度、湿度和气压数据，并根据天气情况显示相应的图标（晴天、雨天、阴天），同时数据每 2 秒自动更新，保持动态变化 。


代码结构1️⃣ 初始化屏幕

• TFT_eSPI 驱动 GC9A01 显示屏，设定 黑色背景，确保气象数据清晰可见。



2️⃣ 模拟气象数据

• random(-1, 2); 让 温度、湿度、气压 随机变化，模拟真实天气变化。



3️⃣ 天气图标显示

• drawWeatherIcon(temp, hum); 根据天气情况动态显示  晴天、阴天 或 雨天 图标。

• 颜色区分不同天气，提升可读性。



4️⃣ 定期更新

• delay(2000); 每 2 秒刷新数据，确保气象面板持续变动，形成动态监测效果。



最终效果
温度高湿度低 → 显示太阳图标
湿度高 → 显示雨天图标
普通天气 → 显示阴天图标
屏幕实时更新数据，形成动态气象监测

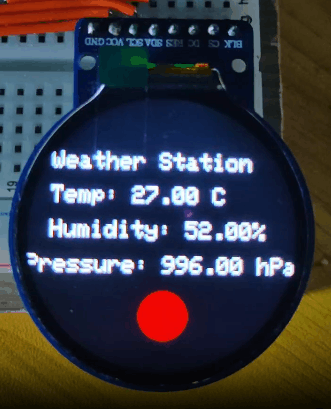

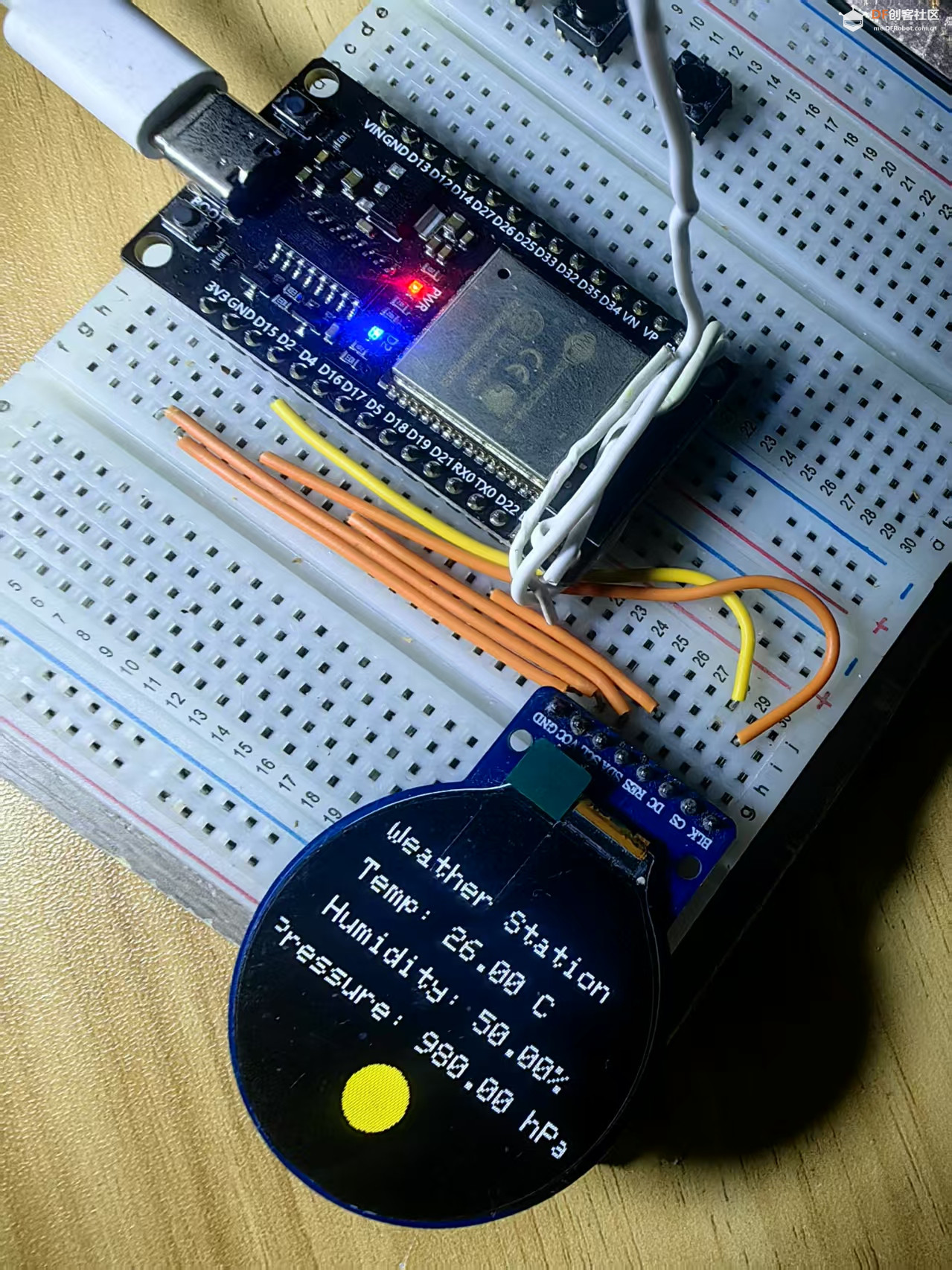

实验场景图  动态图
