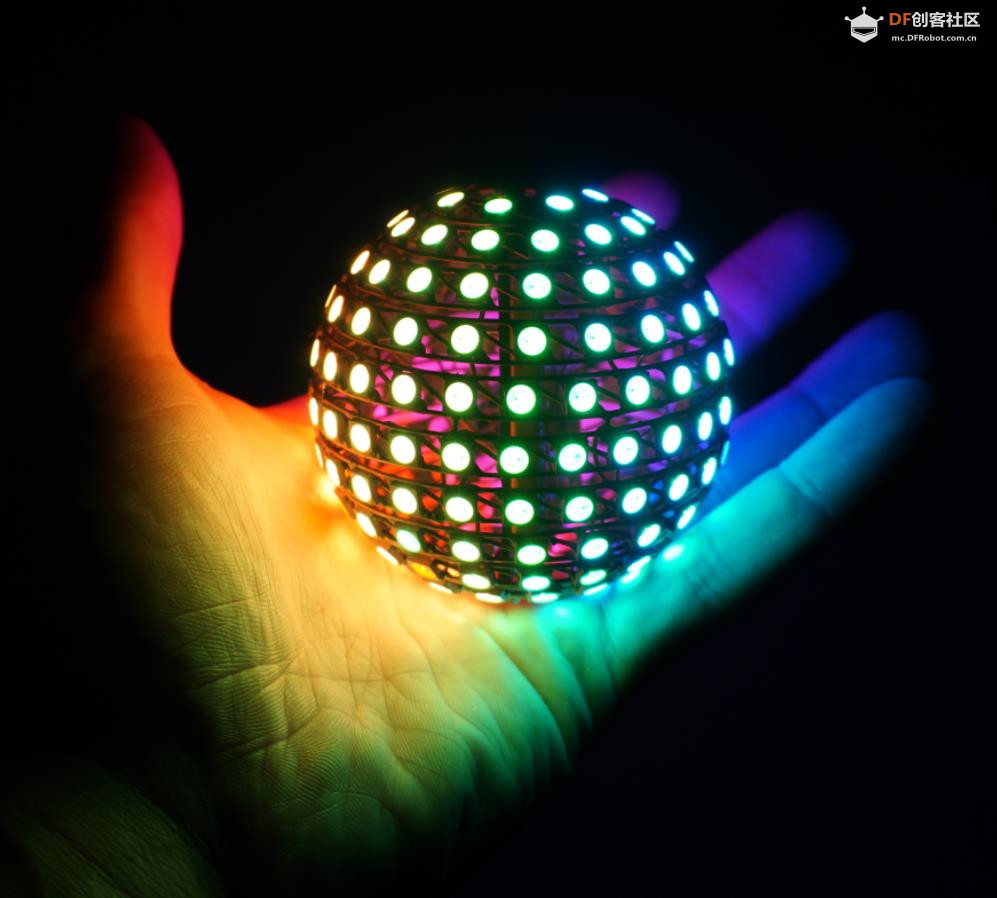

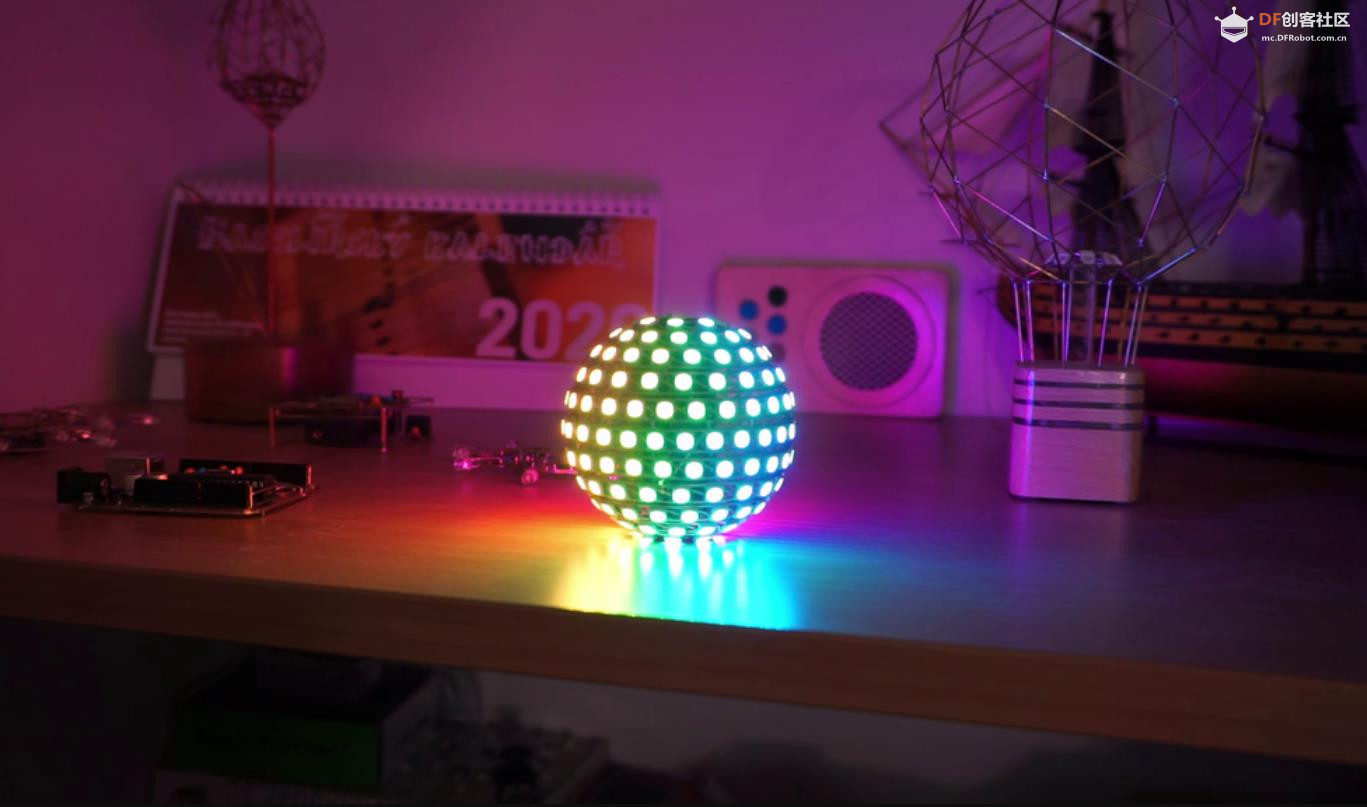

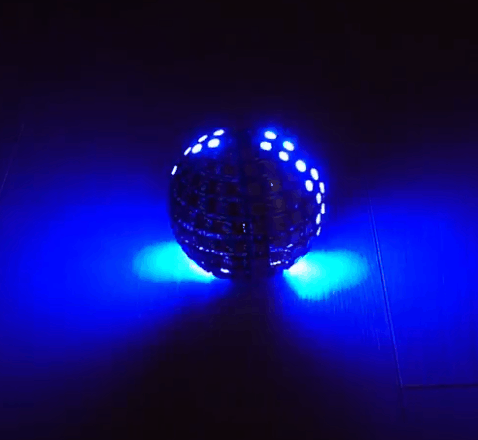

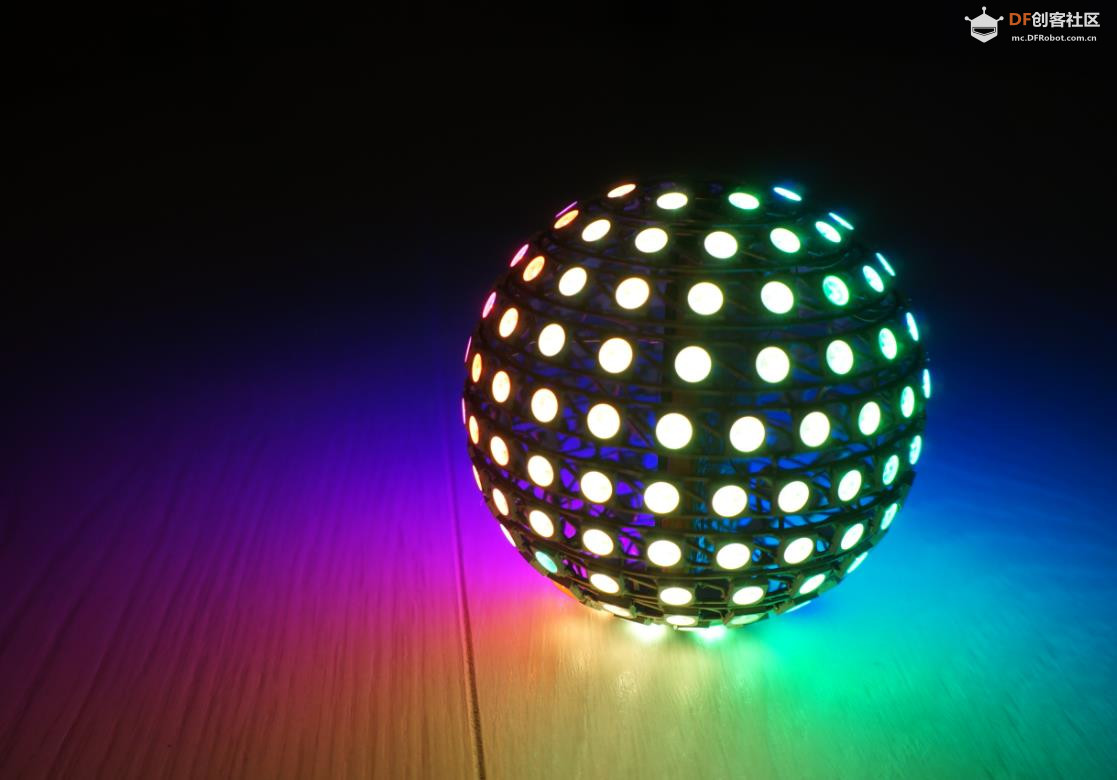

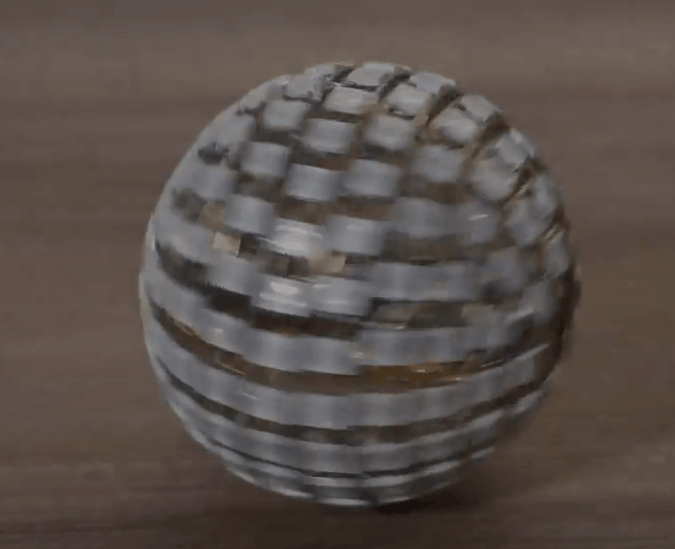

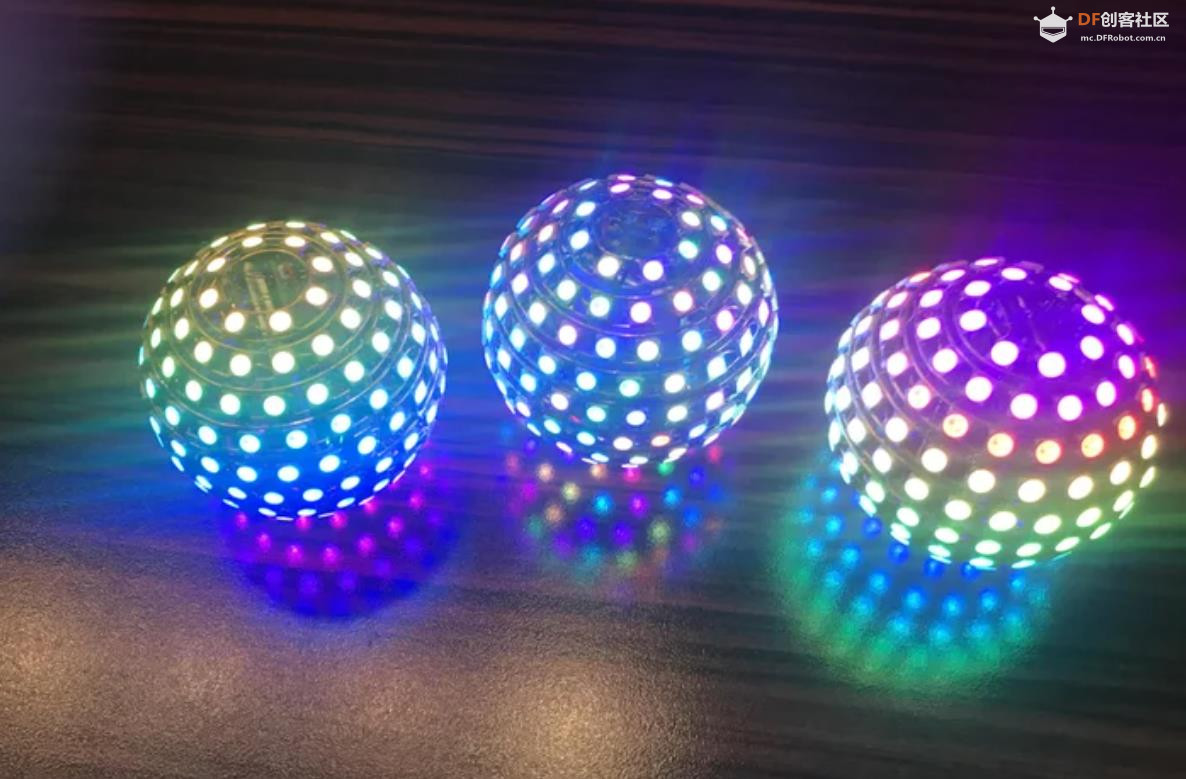

[项目] 【Arduino 动手做】自由形态 LED 球形灯 |
Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。 Arduino的特点是: 1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。 2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。 3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。 4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。 5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。 ![]() ![]() |

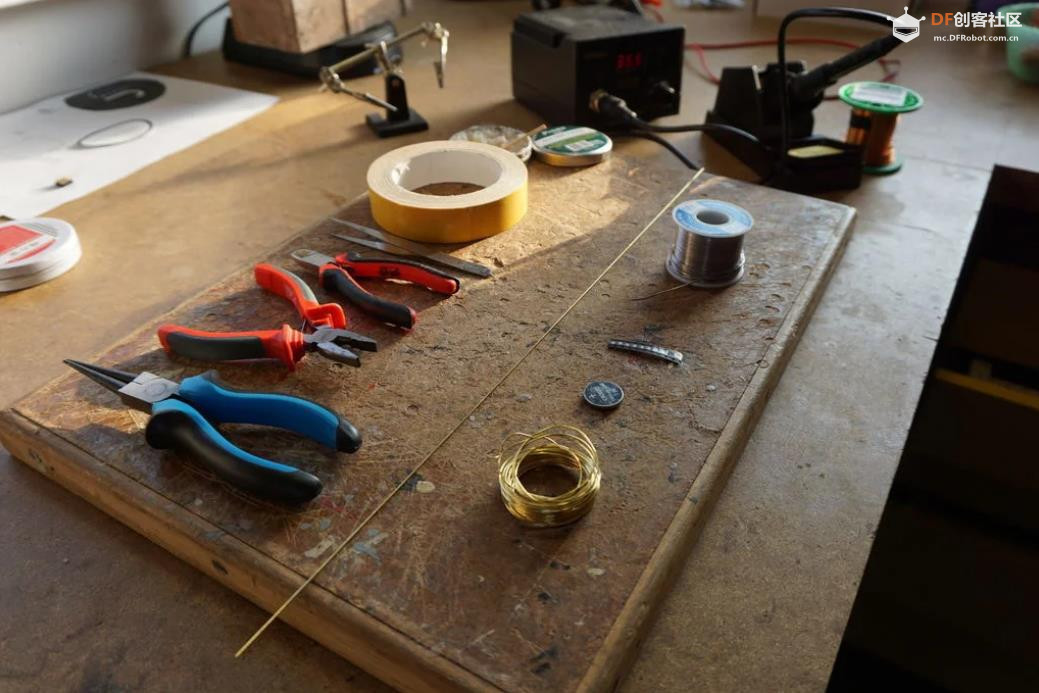

第 2 步:收集所有工具和材料 收集所有工具和材料 工具: 窄钳 圆嘴钳 侧切钳 焊台 镊子 弯管机哈哈,不,开玩笑的。那对每个人来说都是一场表演的终结者。你只需要一些直径达到正确尺寸的圆形物体——啤酒罐、喷雾罐…… 3D打印机 材料: 0.8 毫米黄铜线(您也可以使用铜或钢,但它们有一些缺点) 锡焊料 助焊剂 电子元件: 带电池支架的 ESP32 开发板 - 必须与球体匹配!例如TTGO T8或FireBeetle ESP32 WS2812b RGB LED(200个) 1000mAh锂聚合物电池 ![]() |

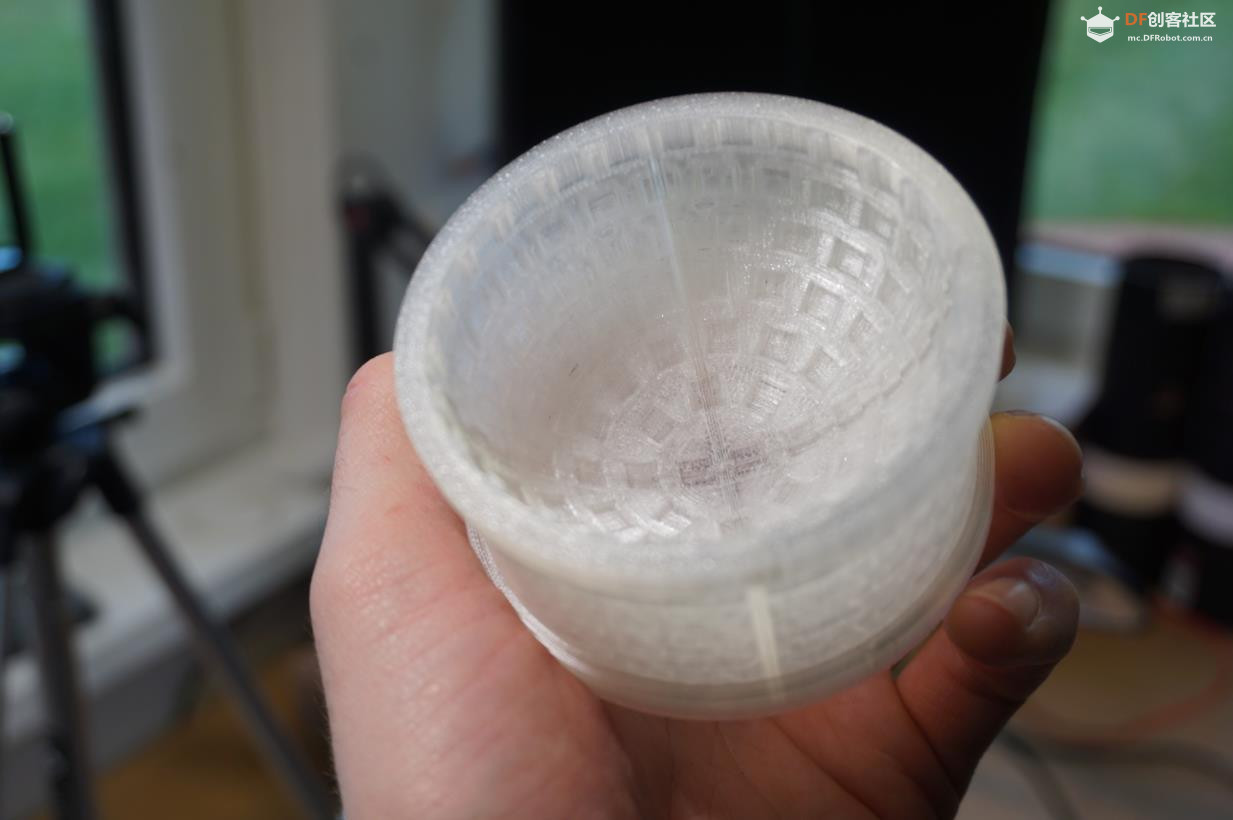

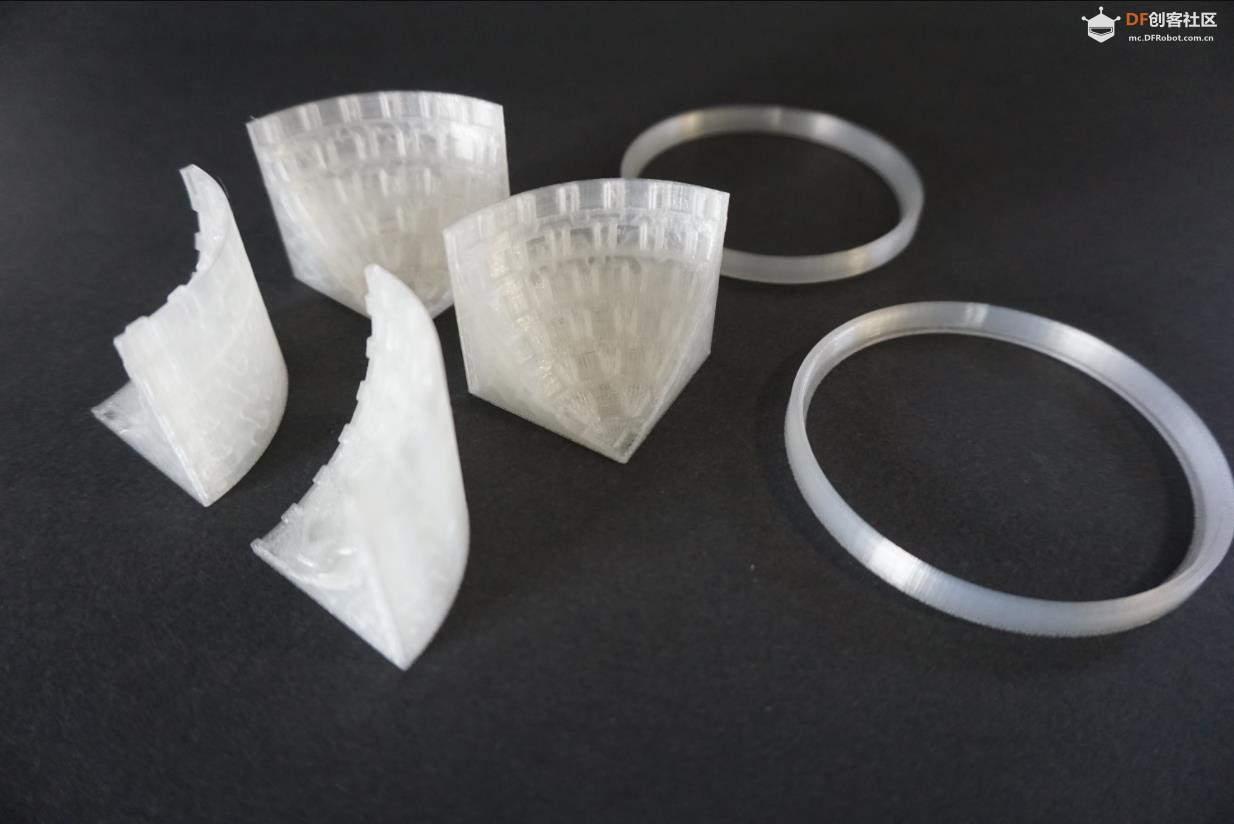

步骤3:模板是关键 如果没有合适的模板/夹具/模具,就不可能制作出如此复杂的形状。我设计了我的3D打印模型。模板由四个部分组成,它们由两个环连接在一起——就像一个桶。这四个部分在这里至关重要。如果用一个整体完成,最终的半球就会卡在里面。这个模板是为球体的一半设计的。不用担心,你也可以用它来制作另一半。 由于球体并非完全对称,因此这 4 个部件分为 2 种。请打印附件中每个 STL 文件各 2 个,以获得完整的模板。 附件 下载 {{ file.name }}戒指.stl下载3D视图 下载 {{ file.name }}模板A.stl下载3D视图 下载 {{ file.name }}模板B.stl下载3D视图 ![]() ![]() |

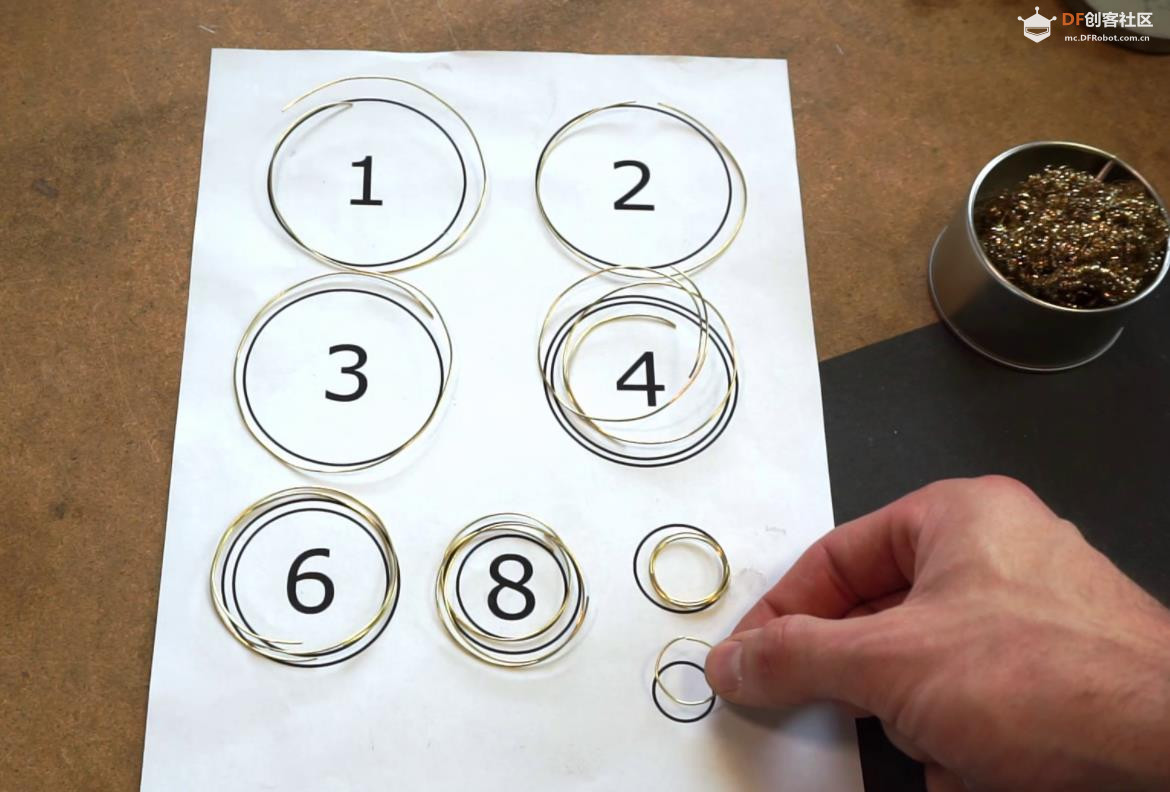

步骤 4:从金属环开始 从金属丝环开始 这个球体由11个LED环组成,每个环由两根圆形的电线和一定数量的LED组成。完整的球体总共需要22个电线环。然而,制作起来并非那么简单。每个环的尺寸都不一样。为了方便起见,我准备了一张纸,上面画出了半球环的完整形状。虽然它并非完全准确。 记住,球体的最终形状主要取决于你在此阶段弯曲的精度。如果金属丝圈不够圆整,最终的形状可能会变形。为了得到完美的形状,我使用了金属丝弯曲机。 附件 下载 {{ file.name }}戒指.svg下载 下载 {{ file.name }}戒指.pdf下载 ![]() |

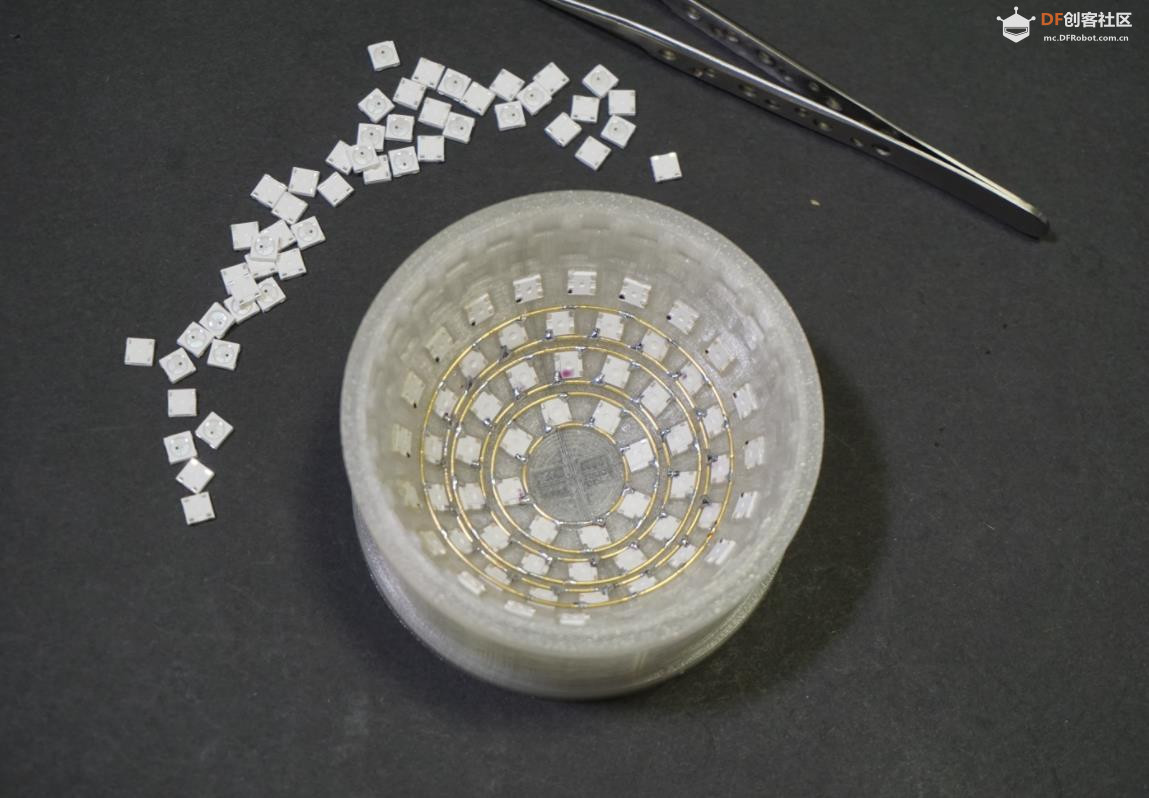

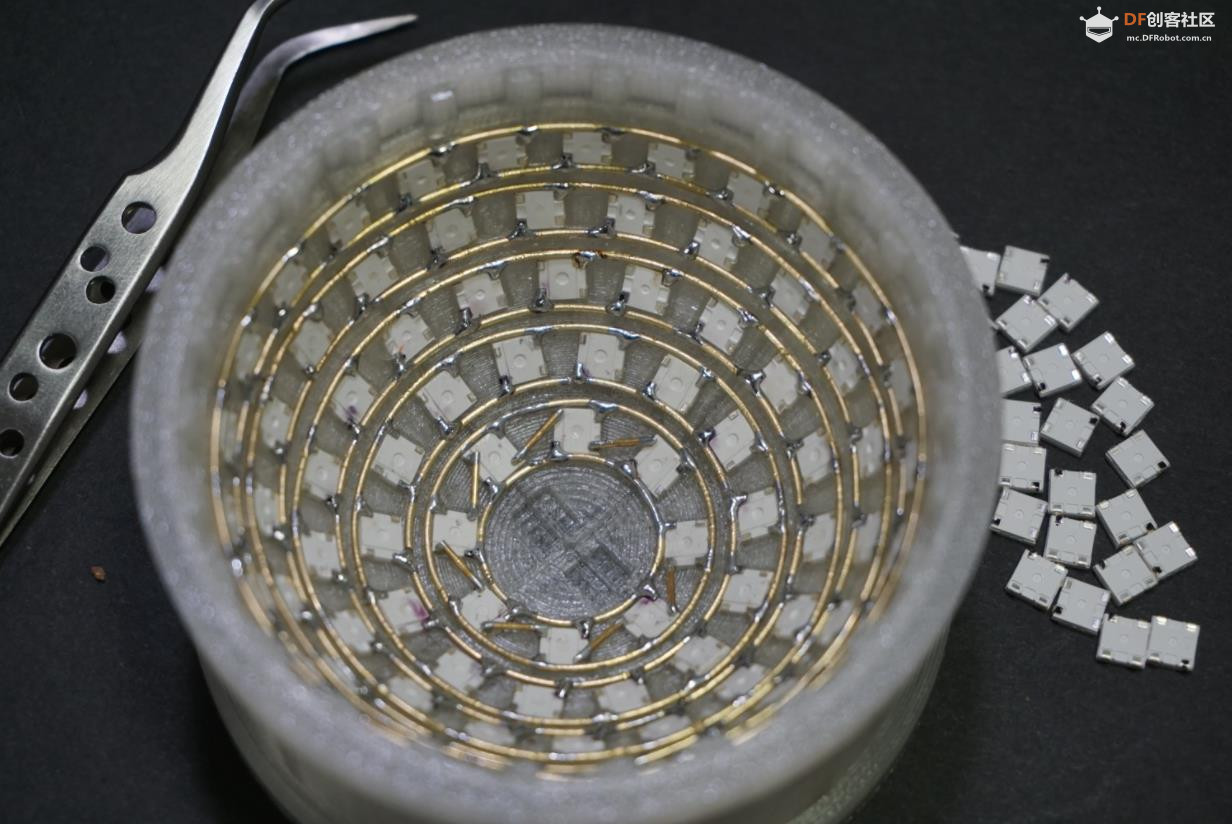

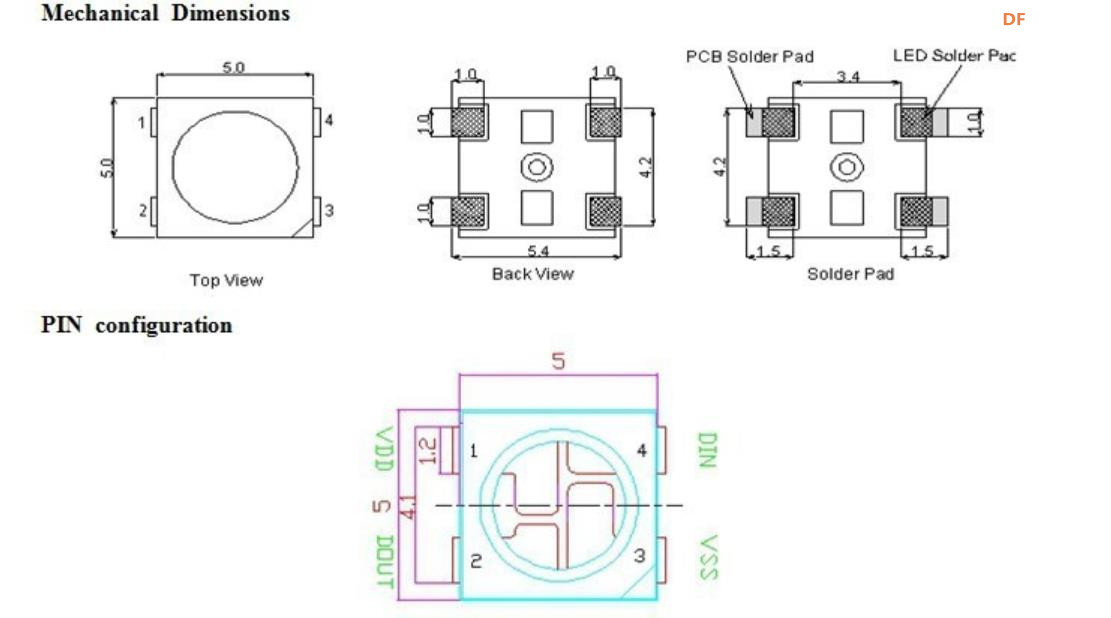

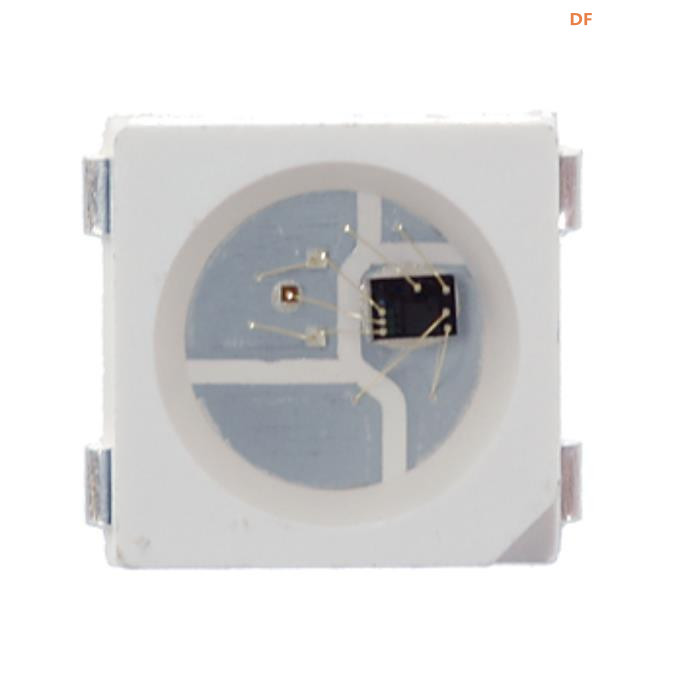

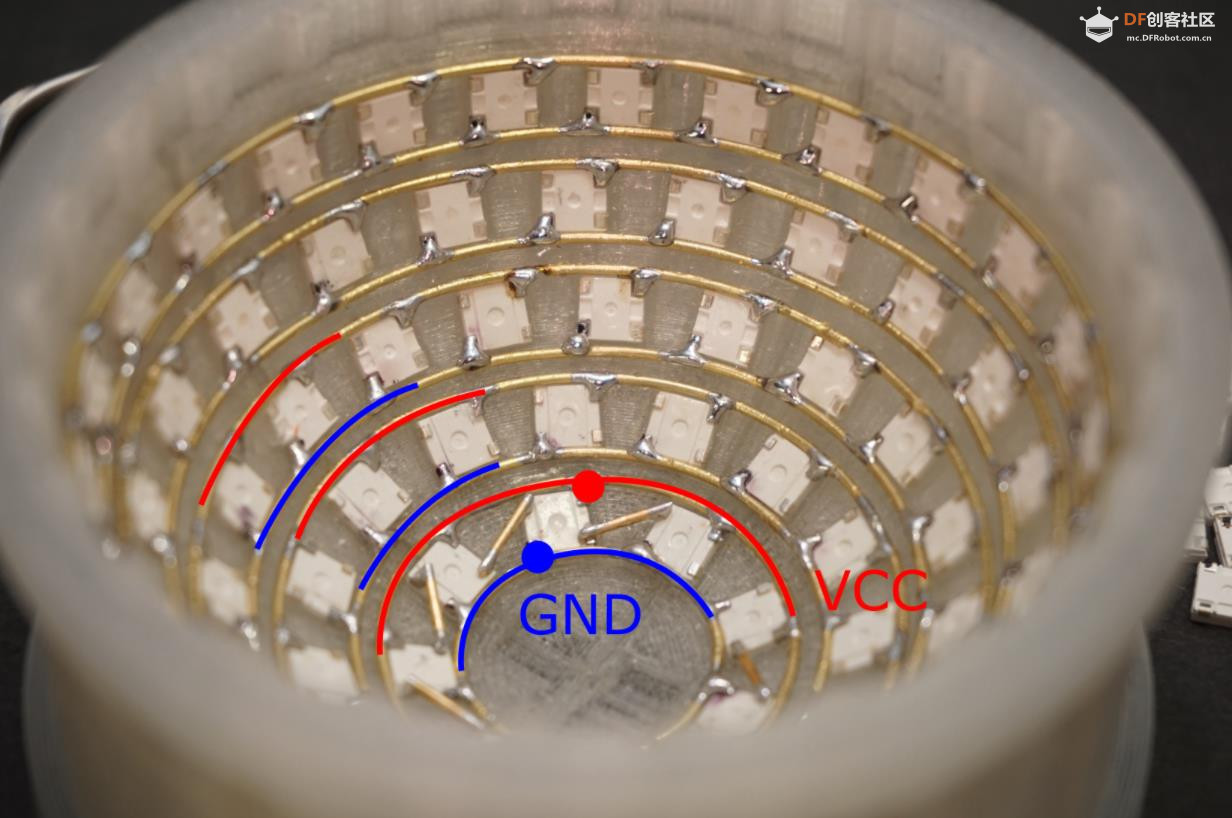

步骤5:放置LED 将LED放入模板最底下的环中。第一个环由8个LED组成。我用黑色永久性笔从底部标记了所有LED的GND引线,以便能够识别GND(VSS)引脚的位置。将所有LED的GND引脚朝向内环,VCC引线朝向外环。这一点很重要!每个环都应完全一样!内环接地,外环供电。参见上图。插入LED之前,我已将其浸入助焊剂中,以便它们更好地固定在插槽中。 插入内环并将所有 GND 引脚焊接到内环上。插入外环并将所有 VCC 引脚焊接到外环上。VCC 引脚位于 GND 引脚的对角线处。确保外环没有连接 LED 的任何数据(DIN 和 DOUT)引脚。 重复此操作,直到获得 6 个环: 8个LED 14个LED 18个LED 20个LED 24个LED 26个LED 注意,整个球体只需要一个第六环——也就是中间的环。所以,只需将它放在两个半球中的一个即可——例如,第一个半球有5个环,第二个半球有6个环。 WS2812b LED 对于不熟悉这款 LED 的人来说,这是一款可单独寻址的RGB LED。简单来说,你只需要一根线就能点亮它,发出彩虹般的颜色。传统 LED 通过调节电流来调节亮度,而 WS2812b 则不同,它采用持续供电,并通过数字信号控制灯光。你可以告诉它要显示什么颜色。你可能会问:所以它只需要 3 根引线,对吧?第 4 根引线用于为灯链中的下一个 LED 提供控制信号。没错!这绝对是它最棒的功能。你可以拥有一长串这样的 LED,并且仍然只用一根线就能控制它们。你只需将其他 LED 的指令提供给灯链中的第一个 LED,它就会继续转发这些指令。(数据手册) ![]() ![]() ![]() ![]() ![]() |

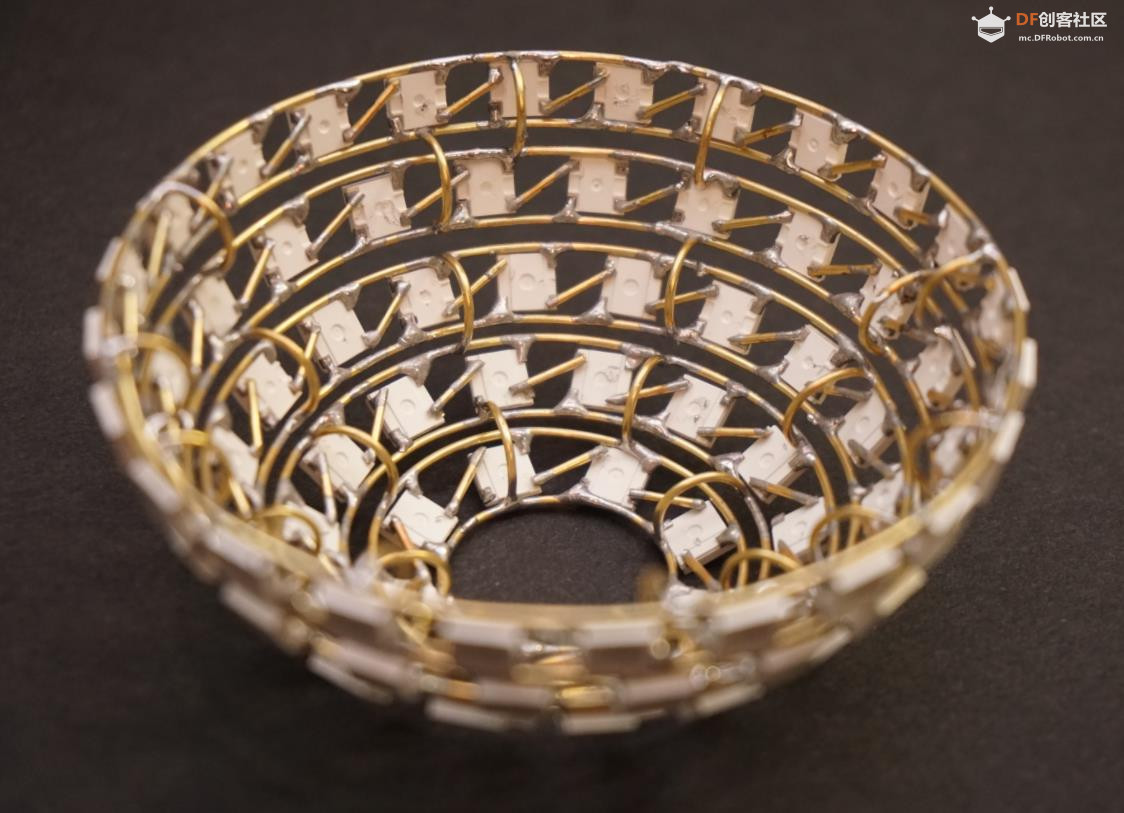

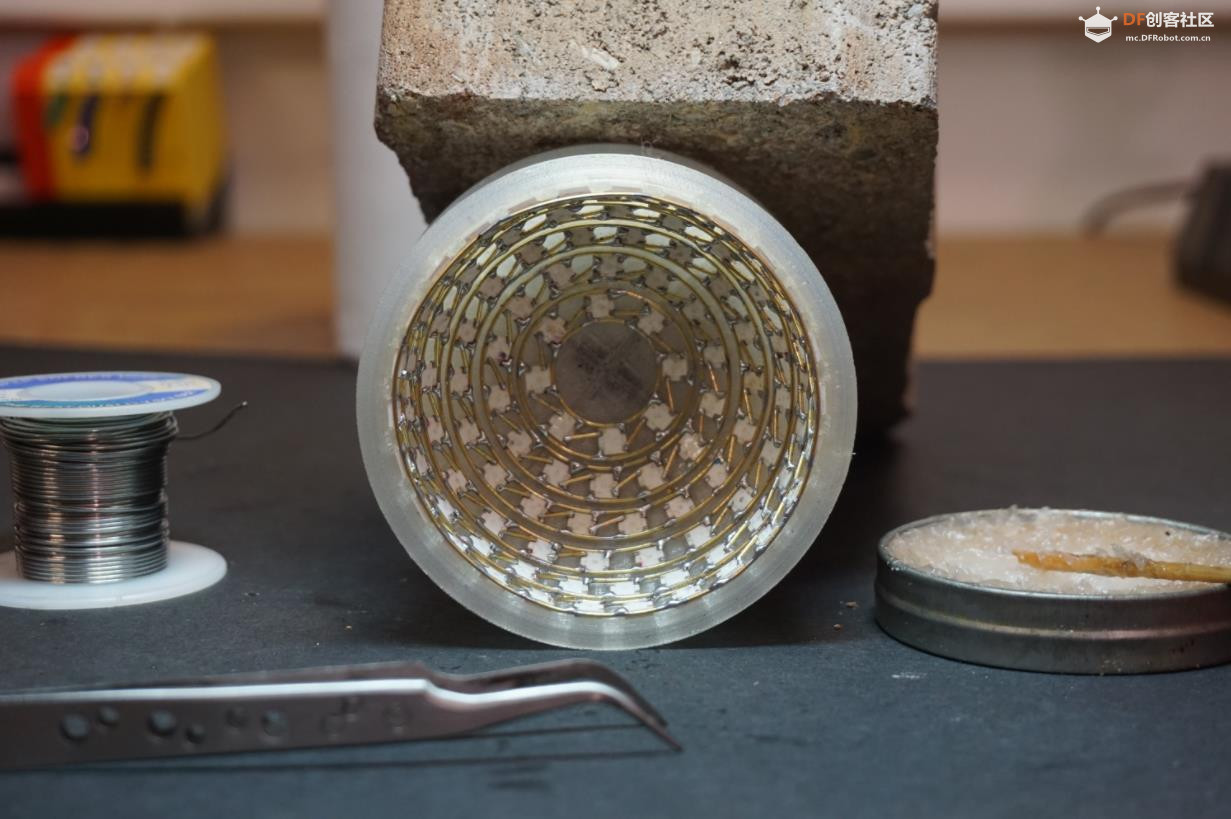

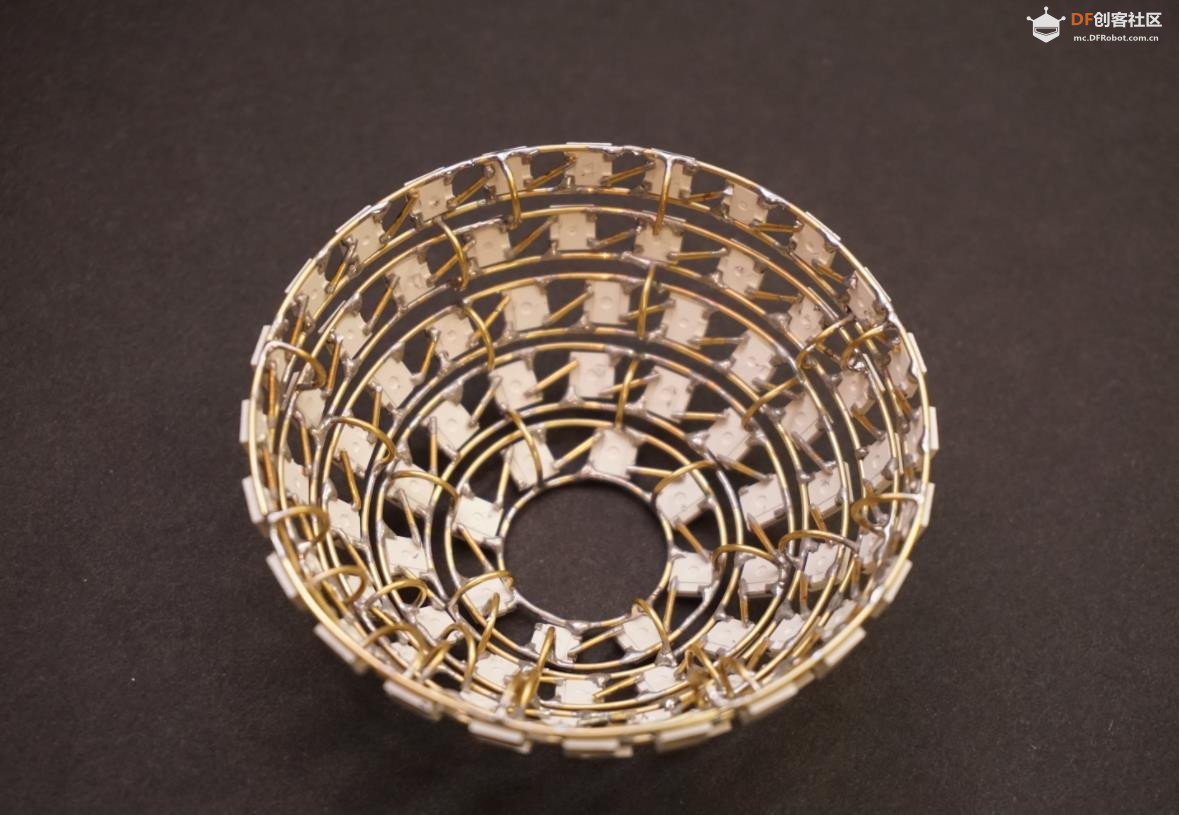

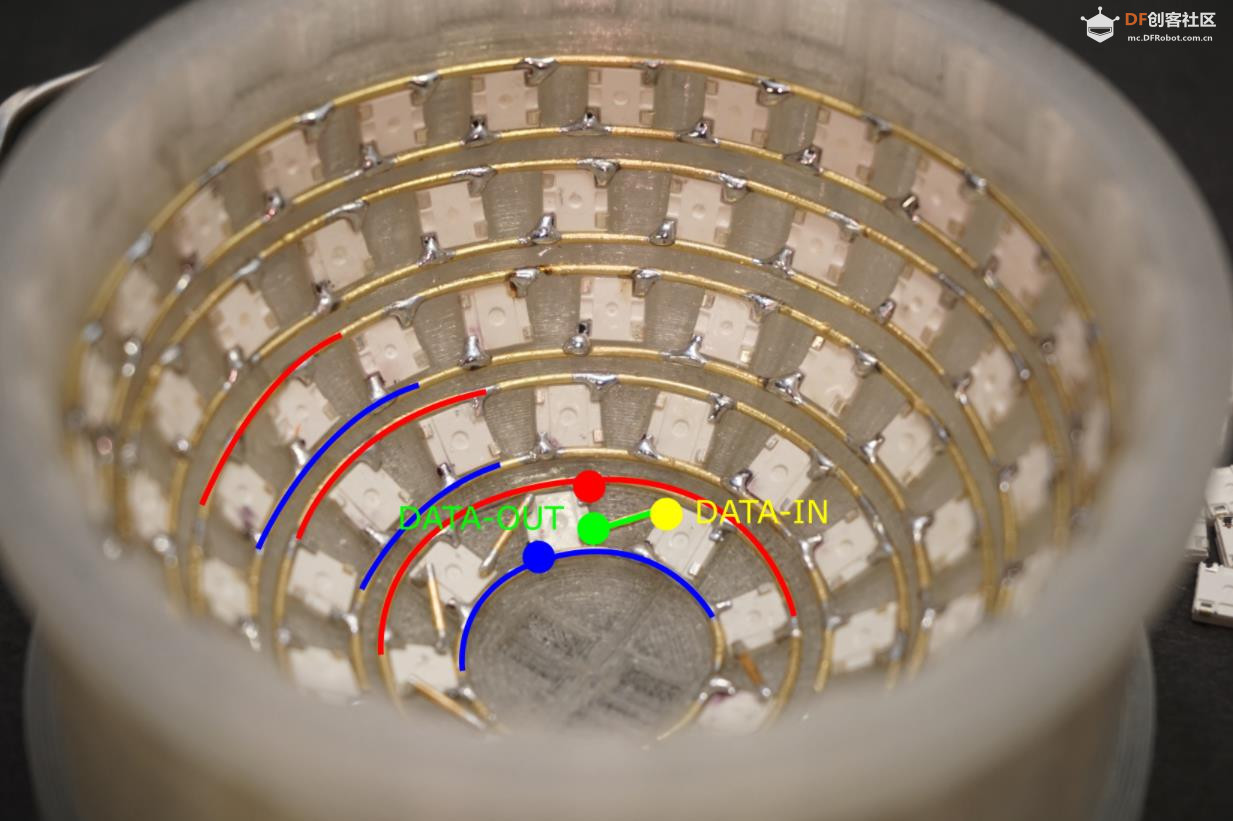

步骤6:连接数据线 电源线就是线环,你已经有了。现在你还需要连接LED的另外两根引线——DIN和DOUT。DIN位于GND引脚旁边,DOUT位于VCC引脚旁边。我使用了5毫米长的电线。正确连接线环也非常重要。确保数据线没有接触到地线或电源环。确保不要将数据引脚焊接到电源环上。 从最内圈开始,一圈一圈地重复此操作。当你到达可以将最开始的LED与最后一个LED互连的位置时,就该跳到上面的一圈了。我使用了C形跳线连接两个相邻环的数据引脚。之所以需要C形,是因为你需要绕过地线和电源线。继续连接接下来的环,直到所有LED都连接成一条长蛇形。最后应该只剩下两根导线没有连接——一根在最上面的一圈。这应该是整个半球的主DIN引脚。最下面的一个是DOUT引脚。 ![]() ![]() ![]() |

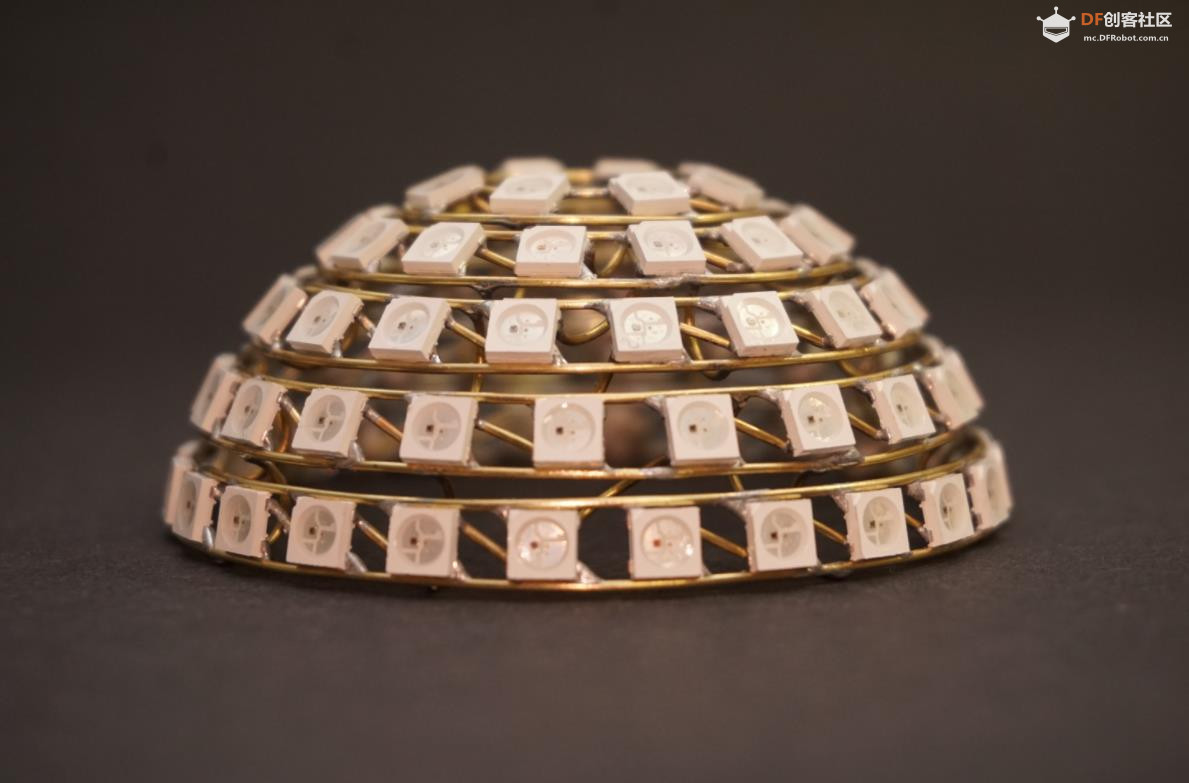

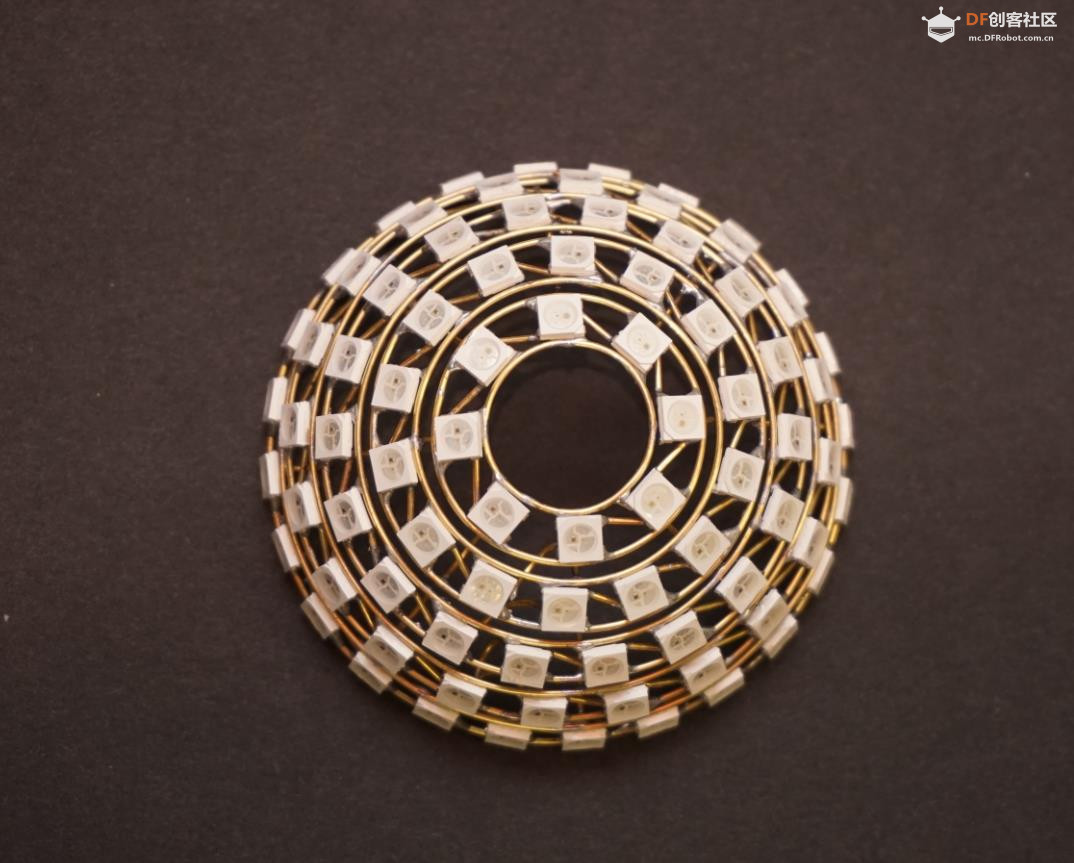

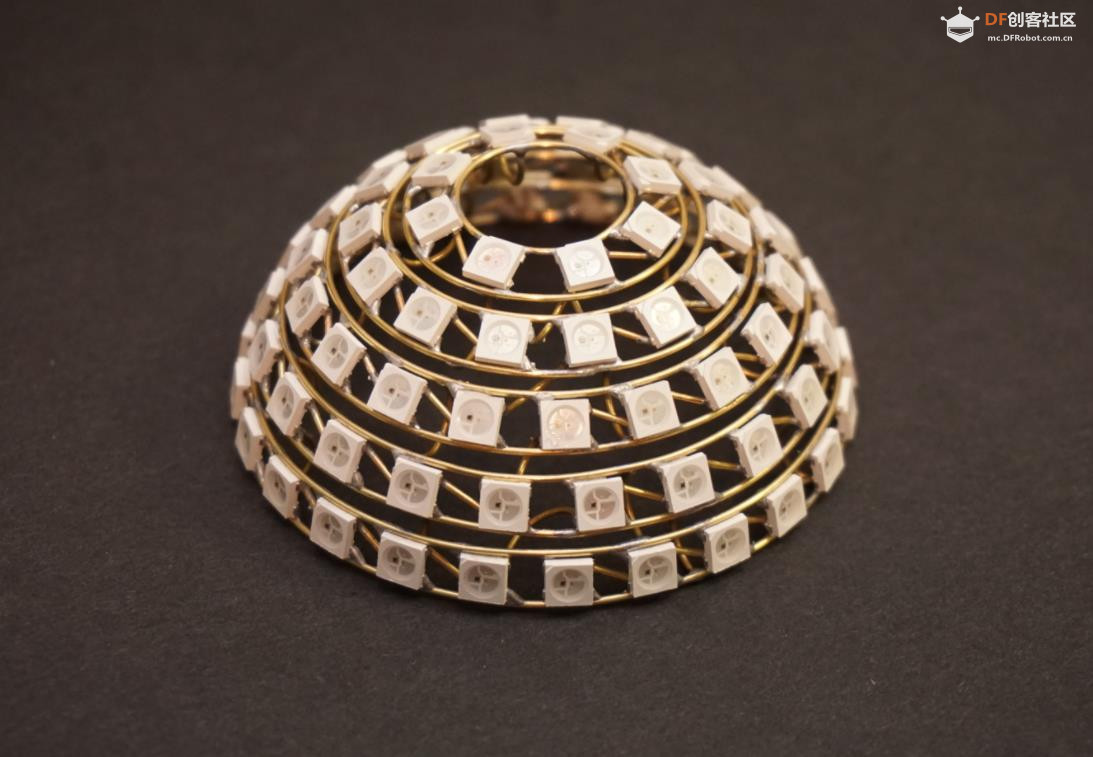

步骤7:连接电源线并重新开始 制作半球的最后一步是将环之间的电源线连接起来。这不仅是为了连接它们,也是为了创建一个将环固定在一起的结构。我再次使用了 C 形跳线来连接相邻环的电源线和地线。前三个较小的环至少使用 4 根跳线,较大的环至少使用 8 根跳线。这个数量将确保球体足够坚固。 放松时间 现在该把半球从模具中取出了!经过这么长时间的焊接,这是最放松的时刻了。首先,取下固定模具四个部分的塑料环。然后开始用力取出每个部分。动作一定要轻柔,以免弄坏任何LED! 对第一个半球满意吗?很好!现在重新开始创建第二个半球。这个半球的环数再次不同。如果你第一个半球有 6 个环,那么第二个就只有 5 个环,反之亦然。 ![]() ![]() ![]() ![]() |

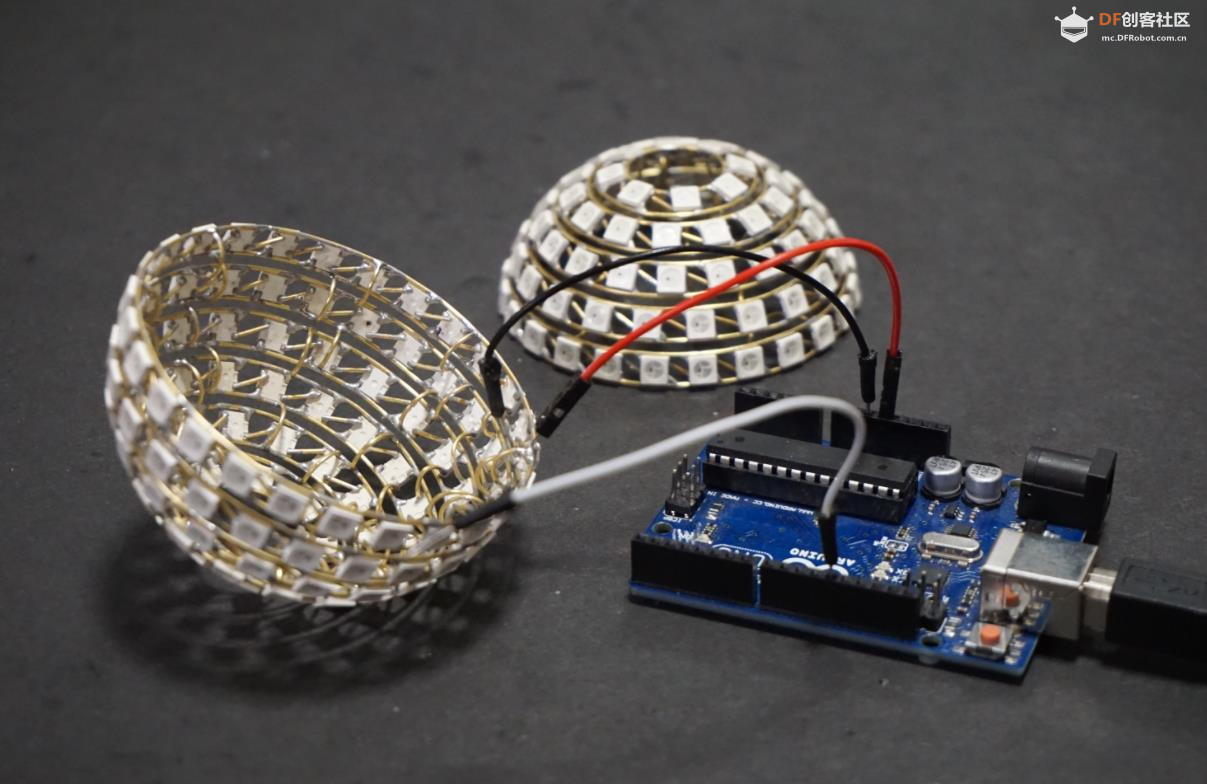

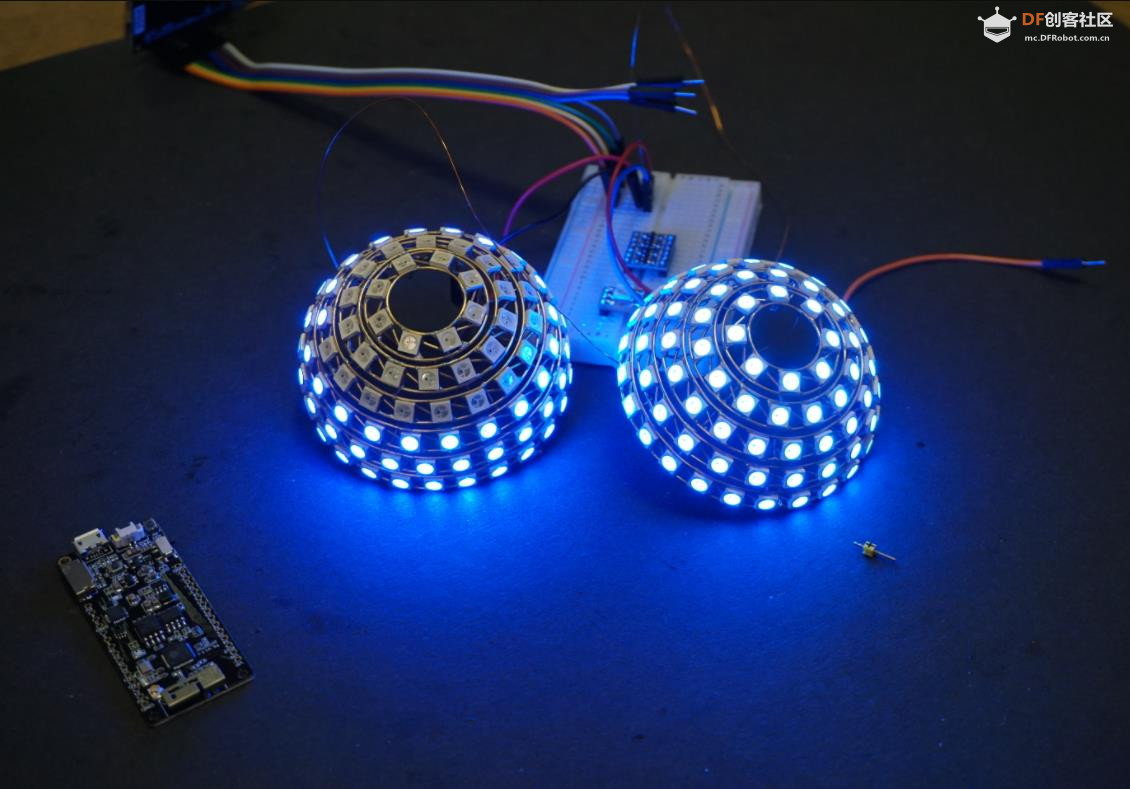

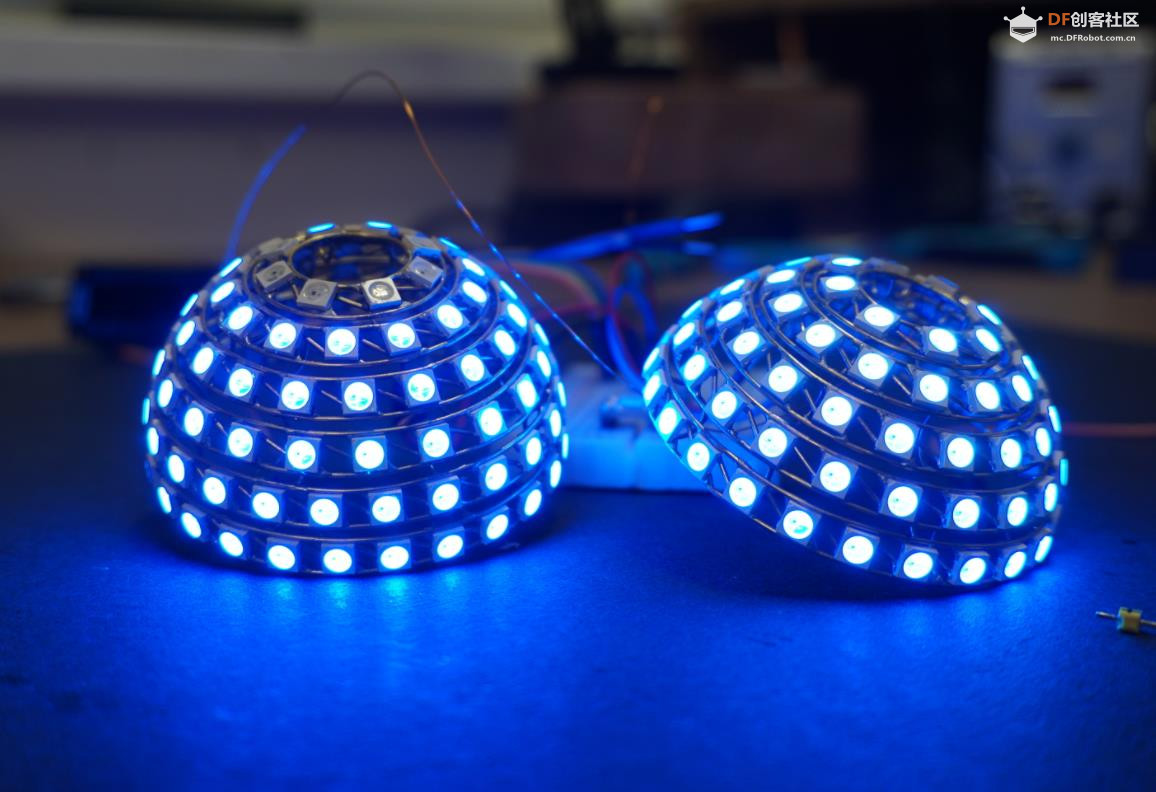

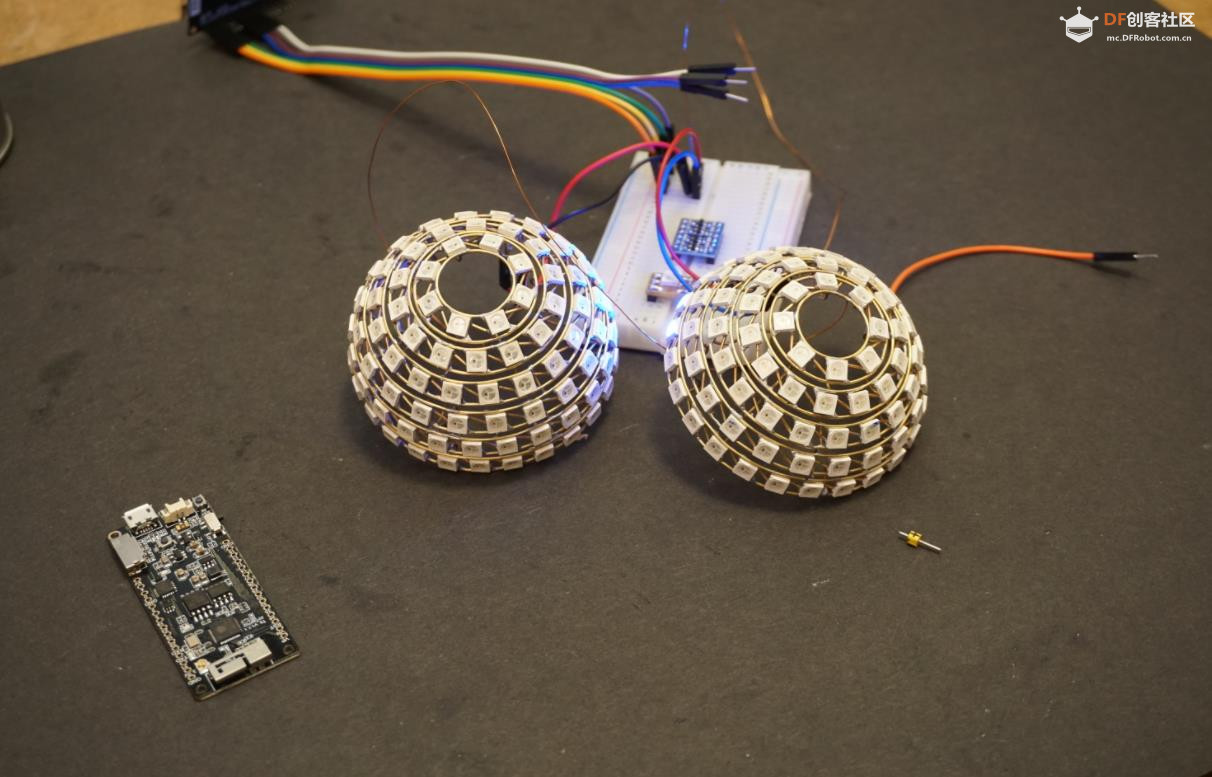

步骤8:测试半球 两个半球都准备好了吗?现在是时候测试一下它们,然后再把它们组装成球体了。我知道你很想马上完成,但相信我,你最好先测试一下。 首先,用万用表做一个简单的测试,检查电源线和地线之间是否有短路。然后将两根短线分别焊接到半球的地线和电源线上。将电源线连接到 ESP32 开发板的 3.3V 引脚,并将地线连接到地。 最后,所有 LED 都连接到一条长链上。这意味着半球也连接在一起了。取较小的一个(5 个环),将其 DIN 连接到 ESP32 开发板的 IO21 引脚,将其 DOUT 连接到另一个半球的 DIN。现在只剩下一个未连接的 LED 引脚——大球上的 DOUT。这是链中的最后一个 LED。完成了吗?启动 ESP32 开发板,并上传本教程“代码”部分的代码。 所有LED都亮了吗?太棒了!你完成了。如果没有亮,而且链条在某个地方终止了,请检查该LED是否有冷焊点或短路。我花了一个小时才修复所有错误。所以别灰心!这玩意儿做起来相当费劲!而且你还坚持到了现在! ![]() ![]() ![]() ![]() |

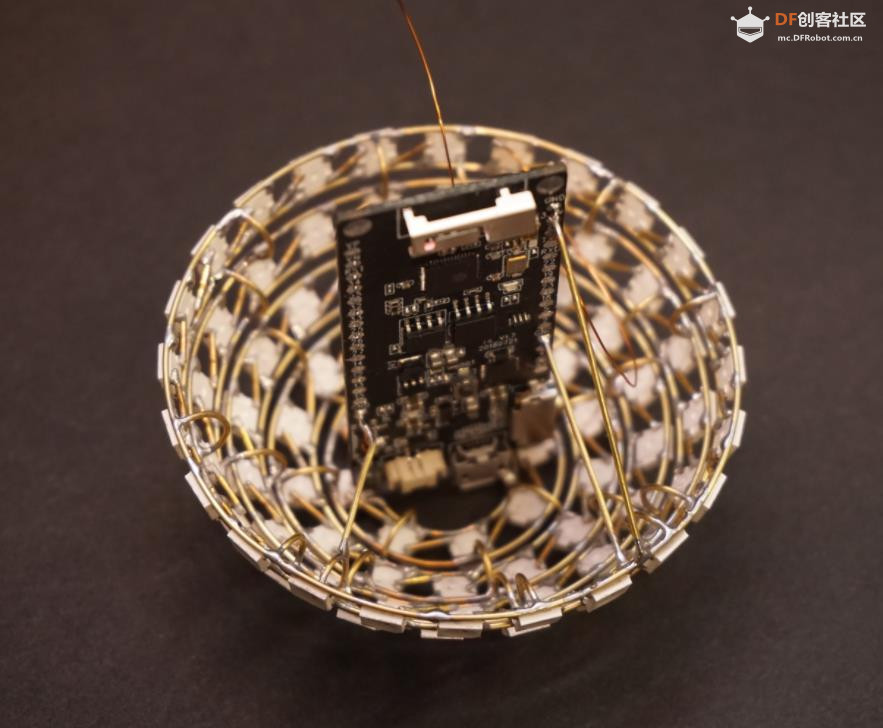

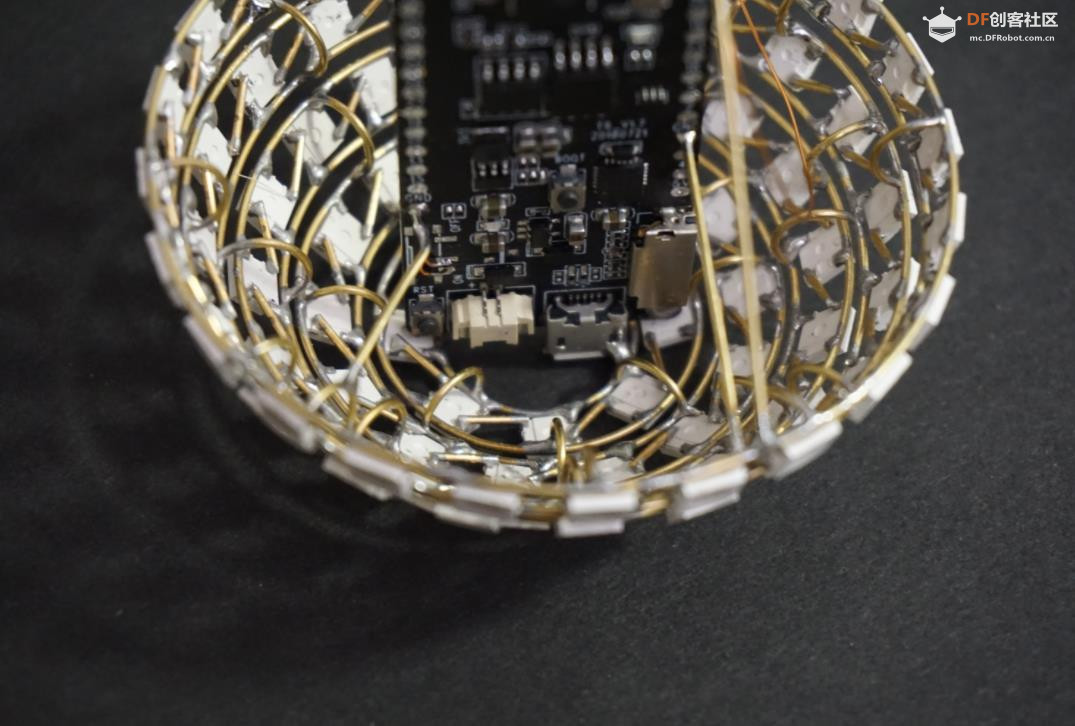

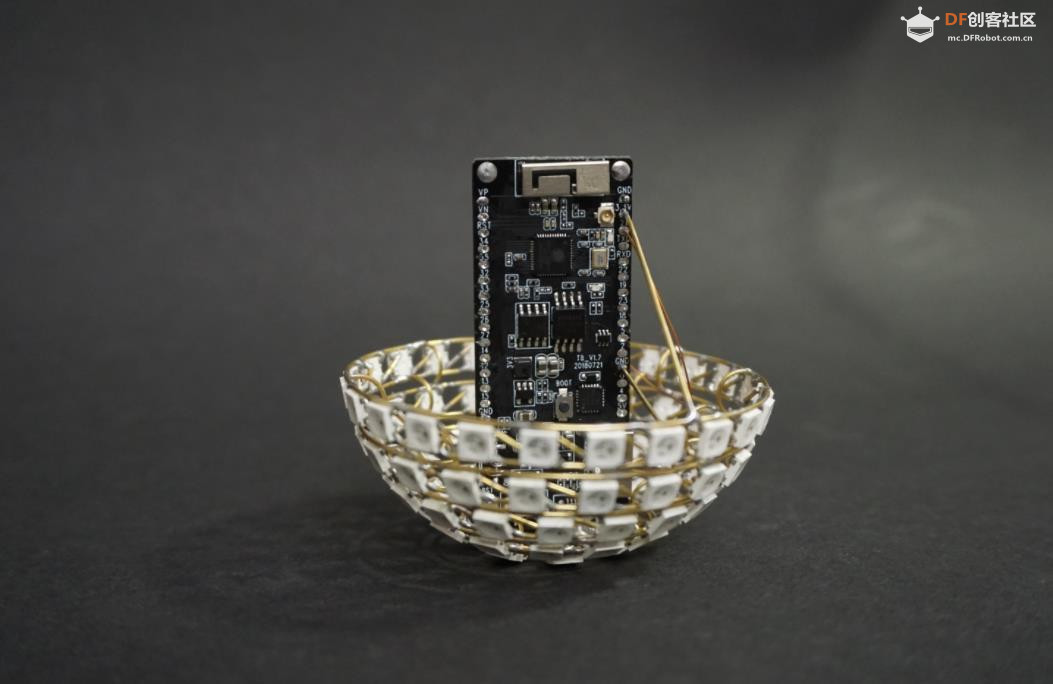

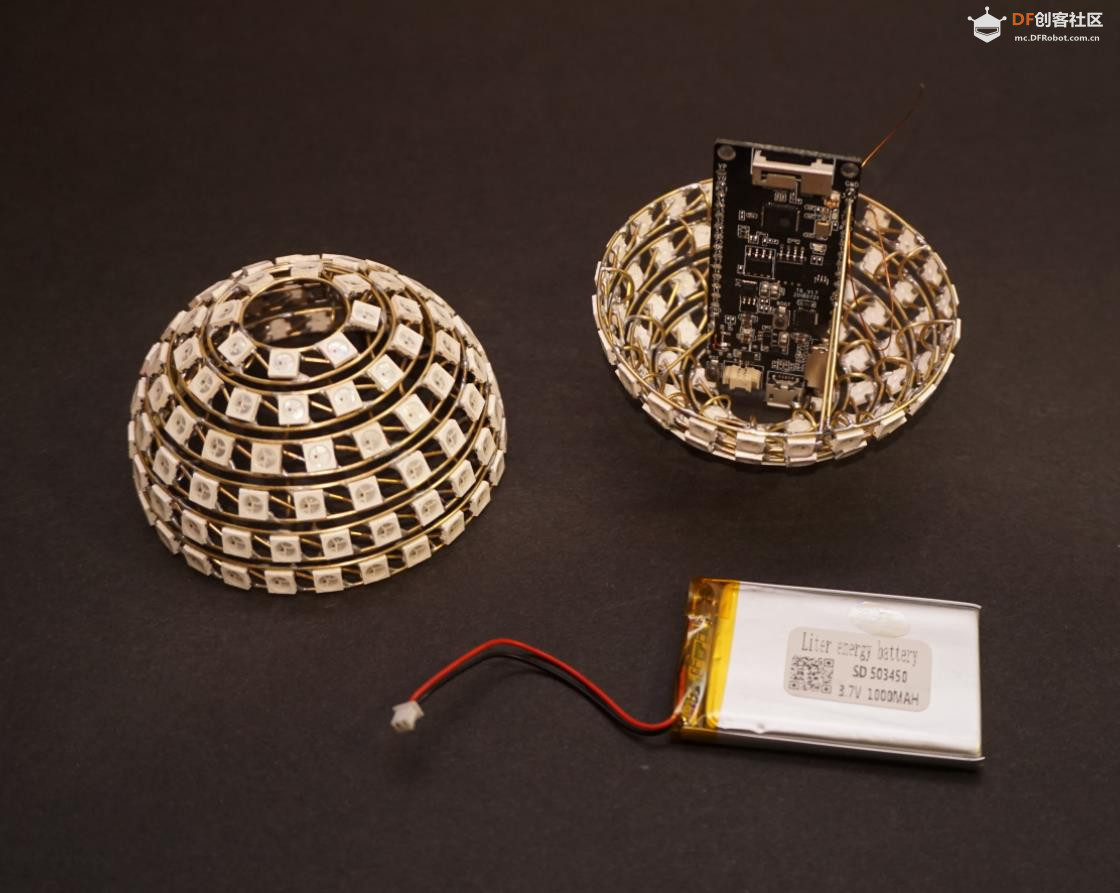

步骤9:插入微控制器和电池 取出 ESP32 开发板。先绕过开关。由于开关位于球体内部,所以无法操作。将其从开发板上拆焊下来,并焊接两根细铜线代替。让它们悬空,等微控制器放入球体后再焊接。 电路板的角落里有3到4个螺丝孔。我们不会用螺丝,而是用焊锡填充这些孔,以便以后更容易将它们连接到球形结构上——这些孔会被打磨! 取较小的半球,将微控制器放入底部较小圆环的中心,USB 接口和电池接口朝外,穿过最小的圆环。将角上的孔焊接到最小的圆环上——记住,它是接地的。将两根开关线也穿过孔,并将之前拆焊好的开关焊接到它们上面。开关有一个金属外壳,用它把它也焊接到最小的圆环上。注意不要让开关线与球体结构短路!不要让电源开关压在球体结构上——否则它会滚动。 取一根直导线,将其焊接到 ESP32 开发板上的 3.3V 引脚上。然后将另一端焊接到球体的最后一个环上——记住,这是电源。我还在接地环和开发板的 GND 引脚之间焊接了一些直导线,以加固内部结构。确保在开发板背面留出放置电池的空间!取一根铜线,将主 DIN 引脚连接到 ESP32 的 IO21 引脚。现在,半球体就搭建完成了。连接电池并进行测试。 它还能用吗?太好了!现在你可以用粘合剂把电池粘到 ESP32 开发板的背面,然后穿过孔连接。 ![]() ![]() ![]() ![]() |

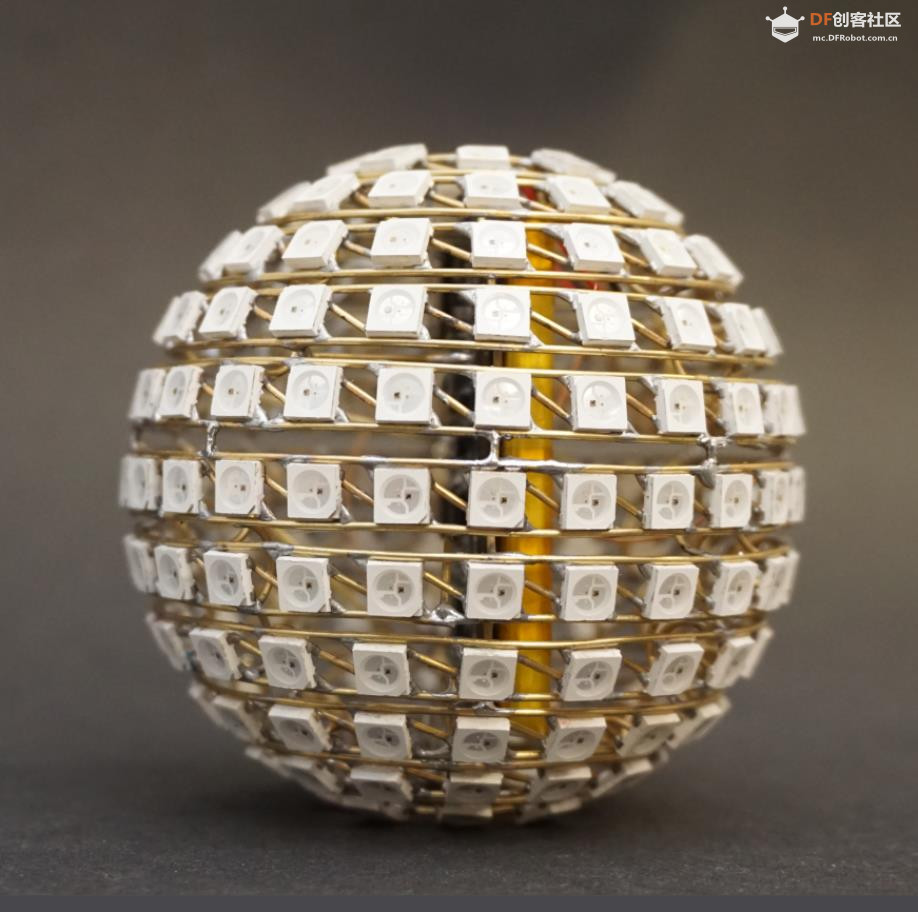

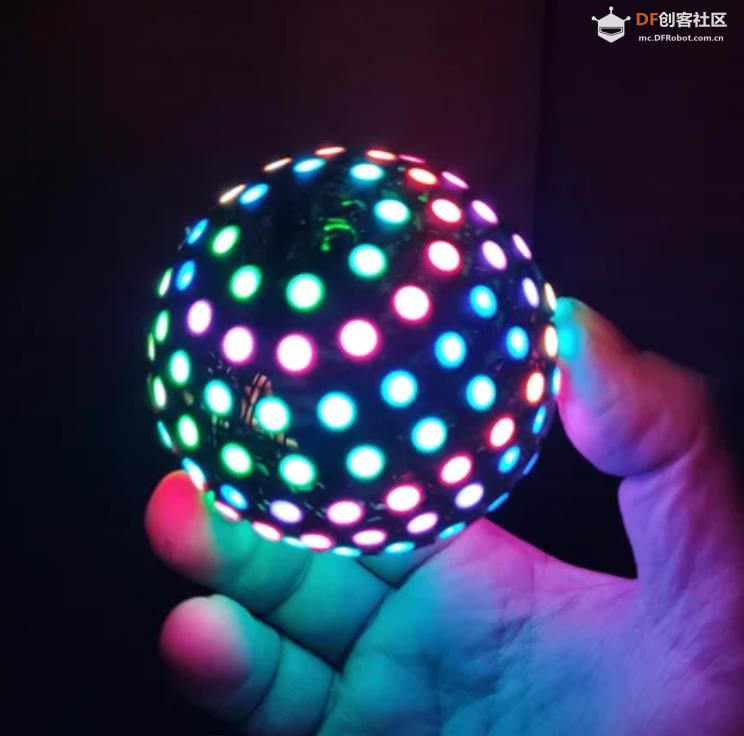

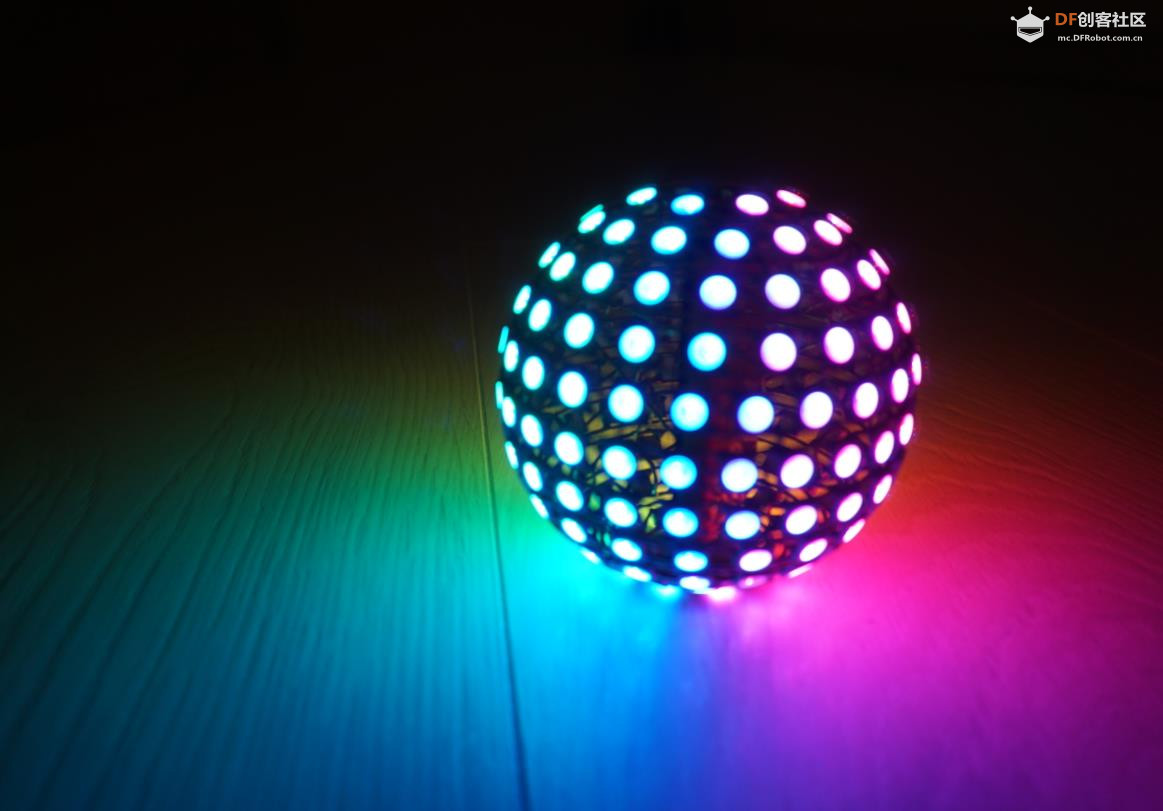

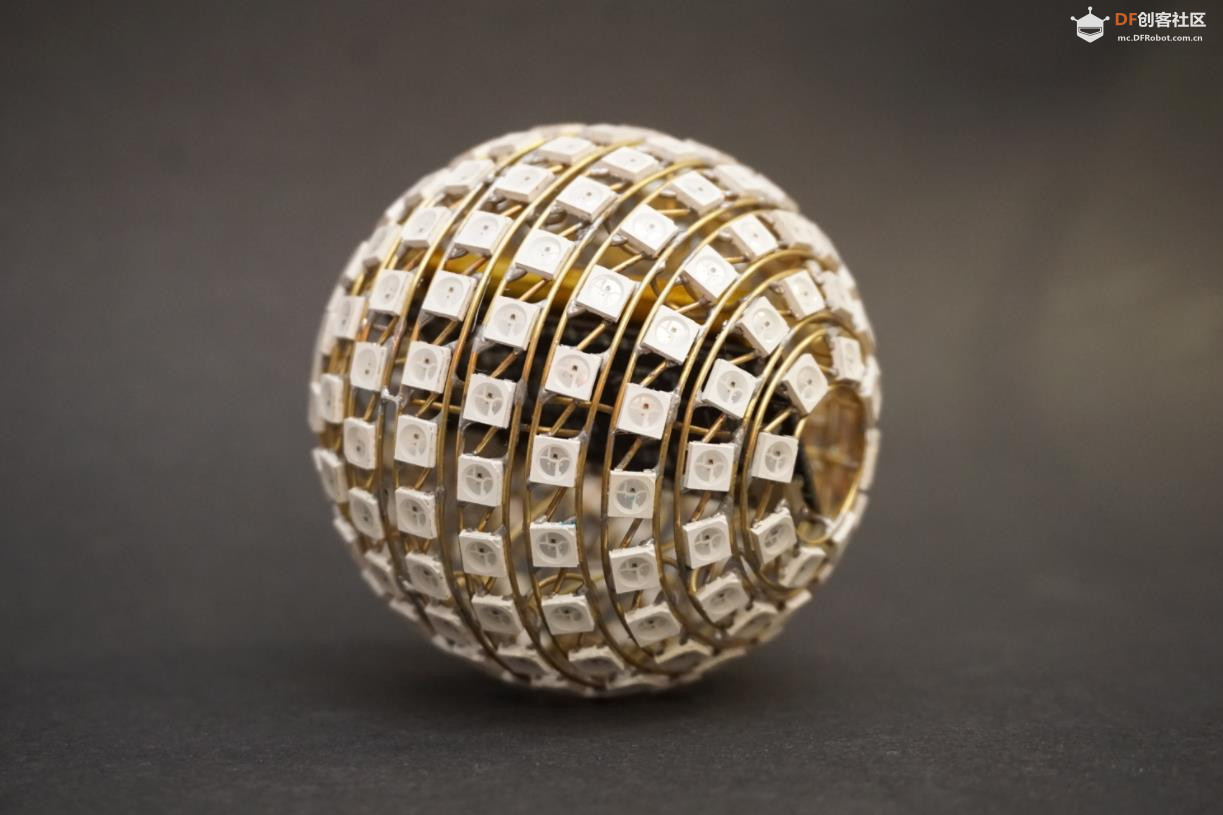

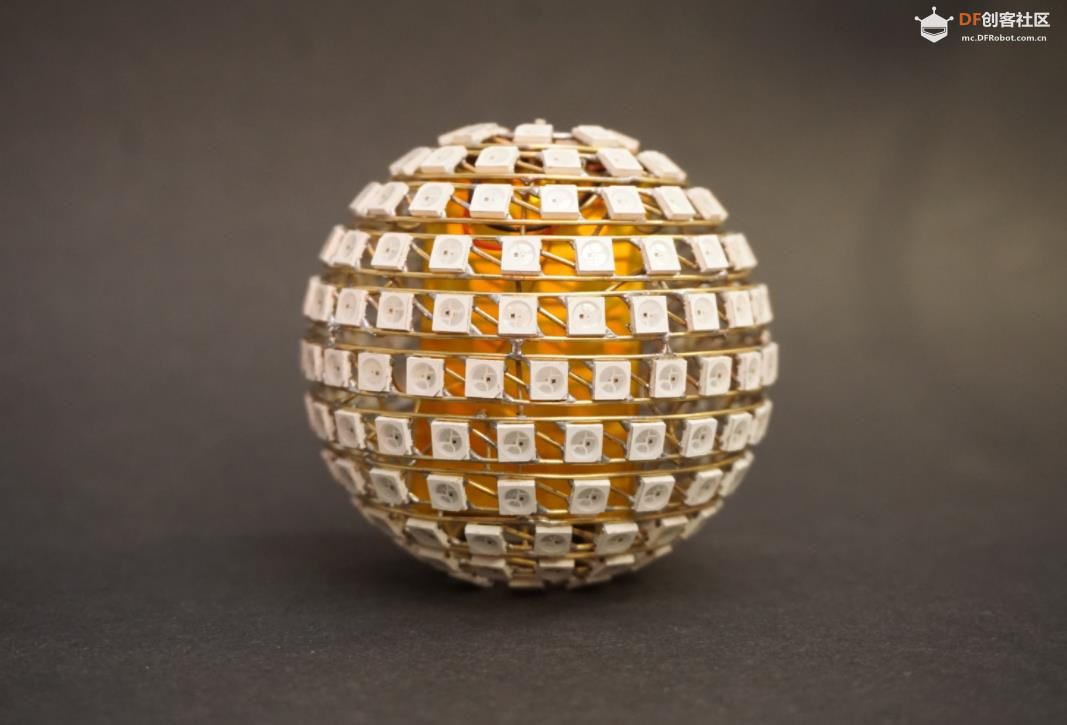

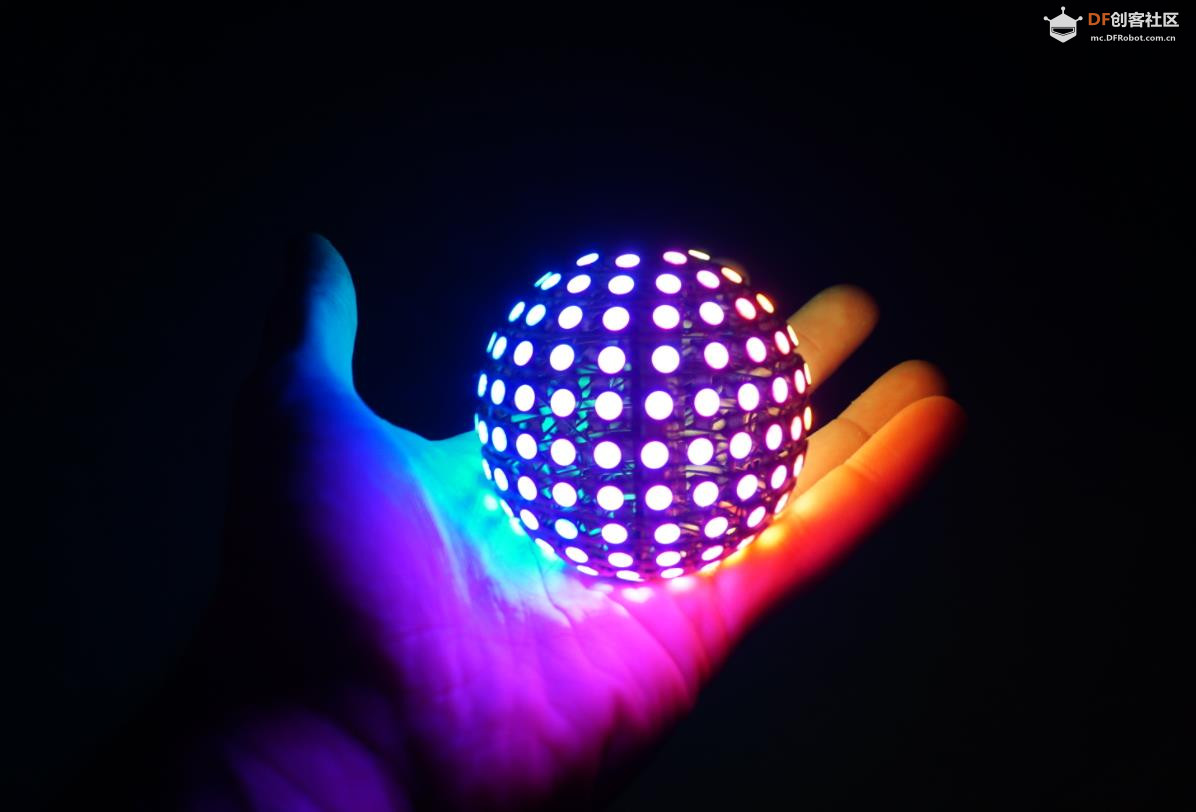

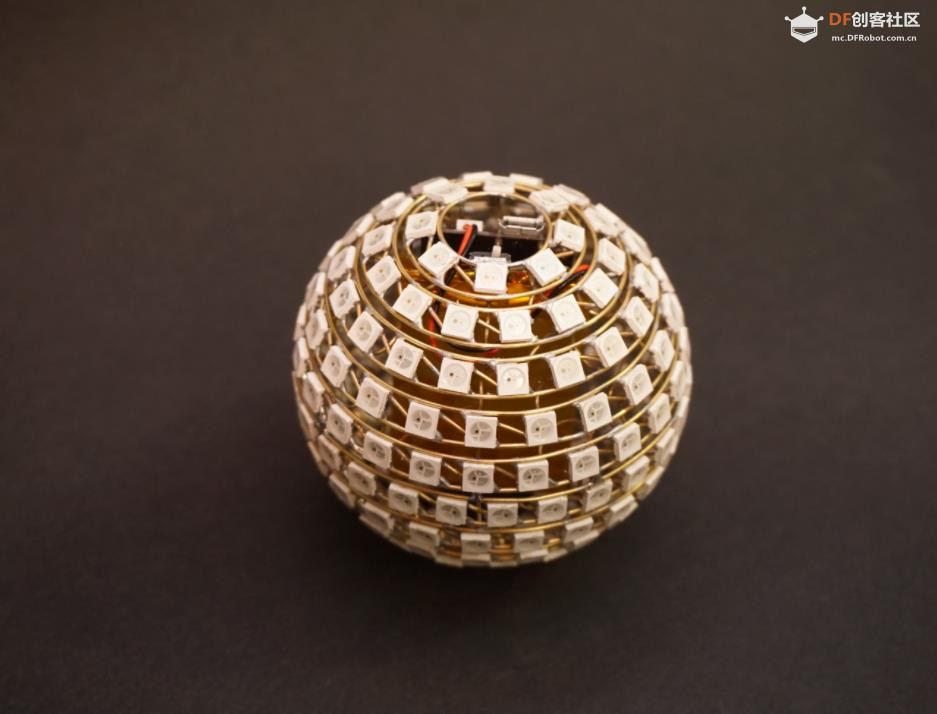

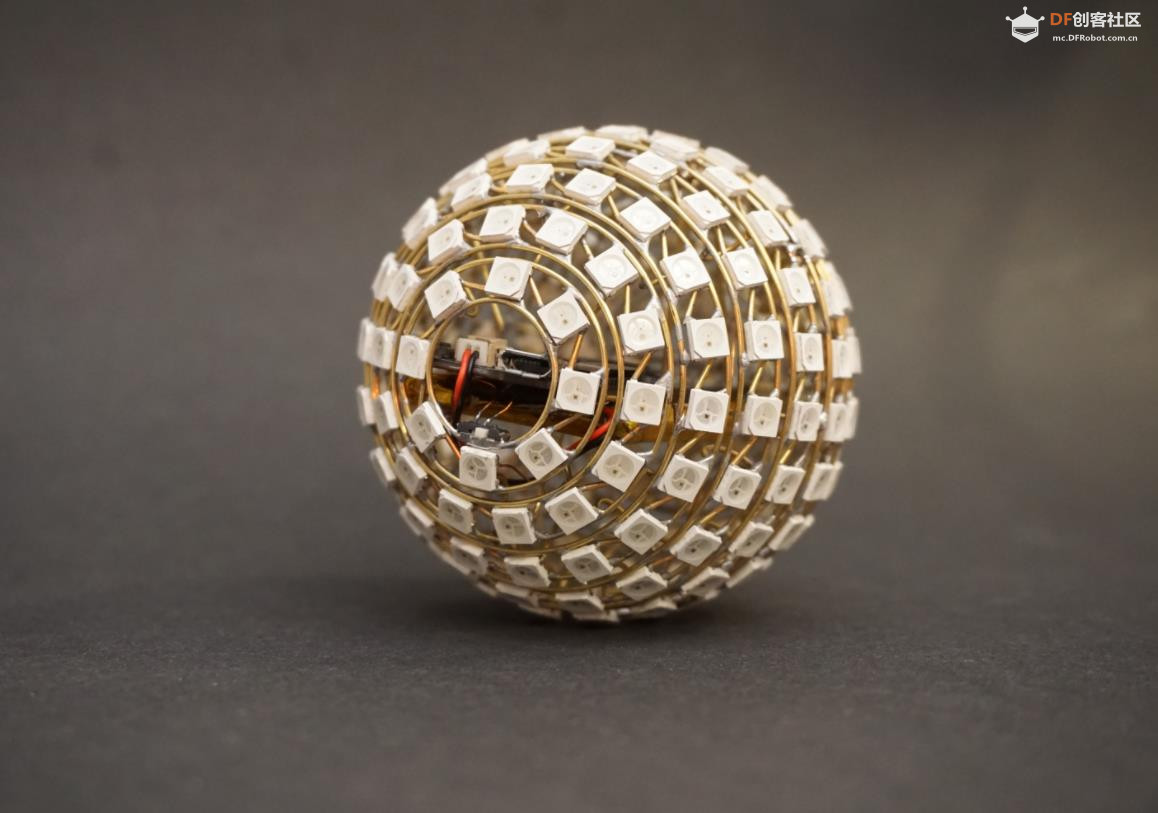

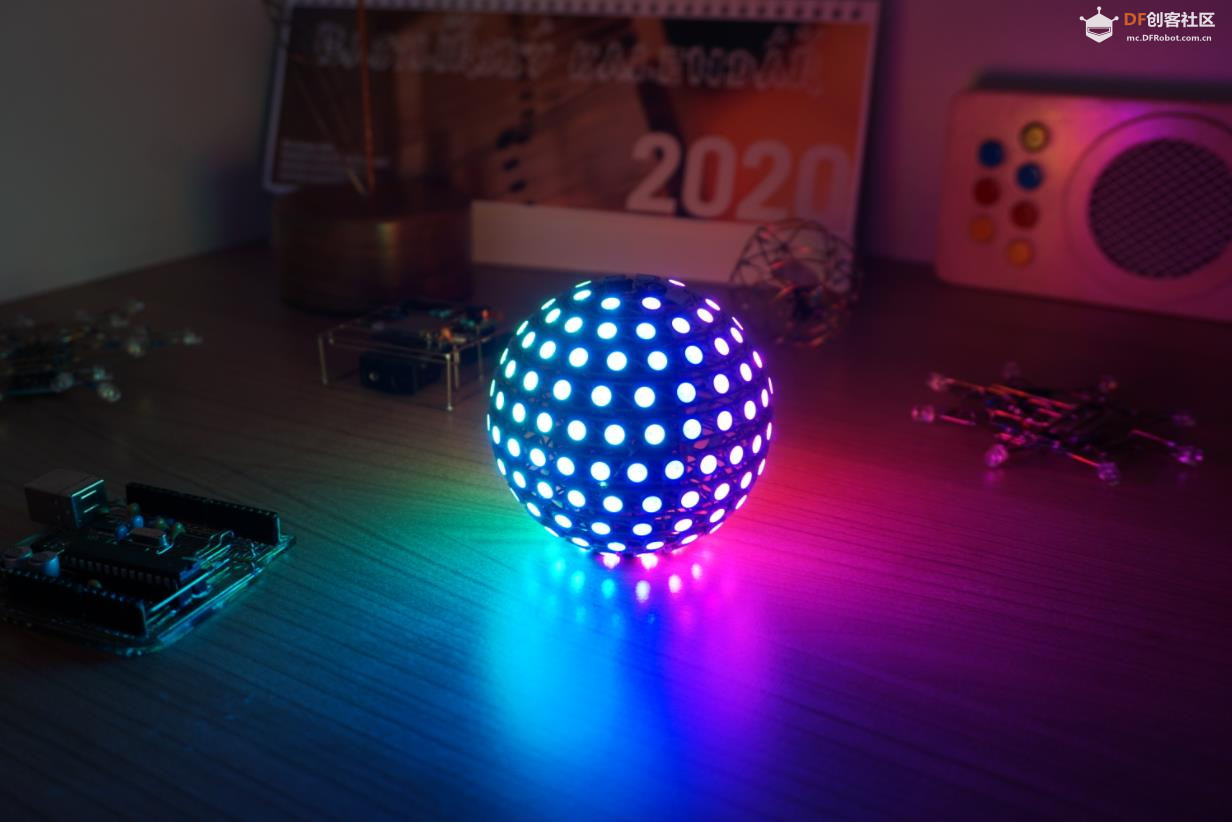

步骤10:最后焊接! 测试 ESP32 开发板上的螺丝孔是否真的接地。我需要在螺丝孔和开发板最近的 GND 引脚之间加一根短线——这样可以为第二个半球提供接地。 用短线焊接第一个半球的 DOUT 和第二个半球的 DIN(与测试阶段的操作相同)。剪下 2 毫米长的导线,并将其焊接到第二个半球最顶端的环上。我用了 8 根这样的导线。记得吗,两个最顶端的环都是电源环。所以可以安全地将每个半球最顶端的两个环焊接在一起。将半球叠放在一起,然后焊接在一起。确保两个半球之间的间隙均匀。最后,用焊锡将 ESP32 开发板的螺丝孔与最小的接地环导线连接起来。 你现在得到了一个球体!摸摸它,握住它。感觉真棒,不是吗?打开它,它能用吗? ![]() ![]() ![]() ![]() |
步骤11:代码 下载 Arduino IDE源代码。我使用Neopixel Bus库来控制 LED“灯带”。它有一个非常漂亮的界面,并且支持动画。
|
附录 项目链接:https://www.instructables.com/Christmas-LED-Sphere/ 项目作者:捷克共和国 吉里普劳斯 (白天是软件开发人员,晚上是硬件制造商。) 视频教程(15分钟):https://www.youtube.com/watch?v=Q5d8gTppuYo 项目代码:https://gist.github.com/jpraus/b5084df54580ebec81fac7cec86048d3 NeoPixelBus库:https://github.com/Makuna/NeoPixelBus ![]() ![]() |
