[项目] 【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器

使用 Arduino Nano 在 8*8 LED 点阵上可视化不同条形的频率峰值。

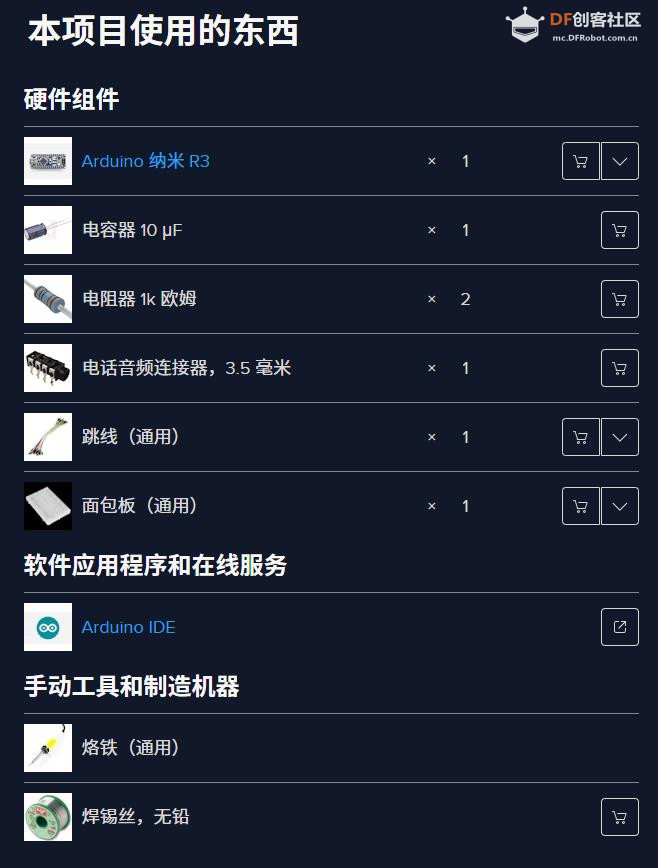

它是关于什么的？
该项目是关于我们如何将复杂的信号转换为简单信号或主要信号。这里我们使用音频信号，并将它们分解成不同频率的信号。
我们正在使用傅里叶变换，它可以帮助我们分解信号。傅里叶分析将信号从其原始域（通常是时间或空间）转换为频域中的表示。
我们通过音频信号的峰值来可视化不同的频段。并且可以在 8*8 LED 点阵上看到它。
傅里叶分析具有巨大的计算成本，这在小型计算机上是无法完成的。这就是为什么我们将使用快速傅里叶变换，这是一种计算序列的离散傅里叶变换且计算成本较低的算法，也可以在 Arduino 上完成。
Arduino 提供了一个快速傅里叶变换库，有助于更有效地完成我们的工作。

这个怎么运作？

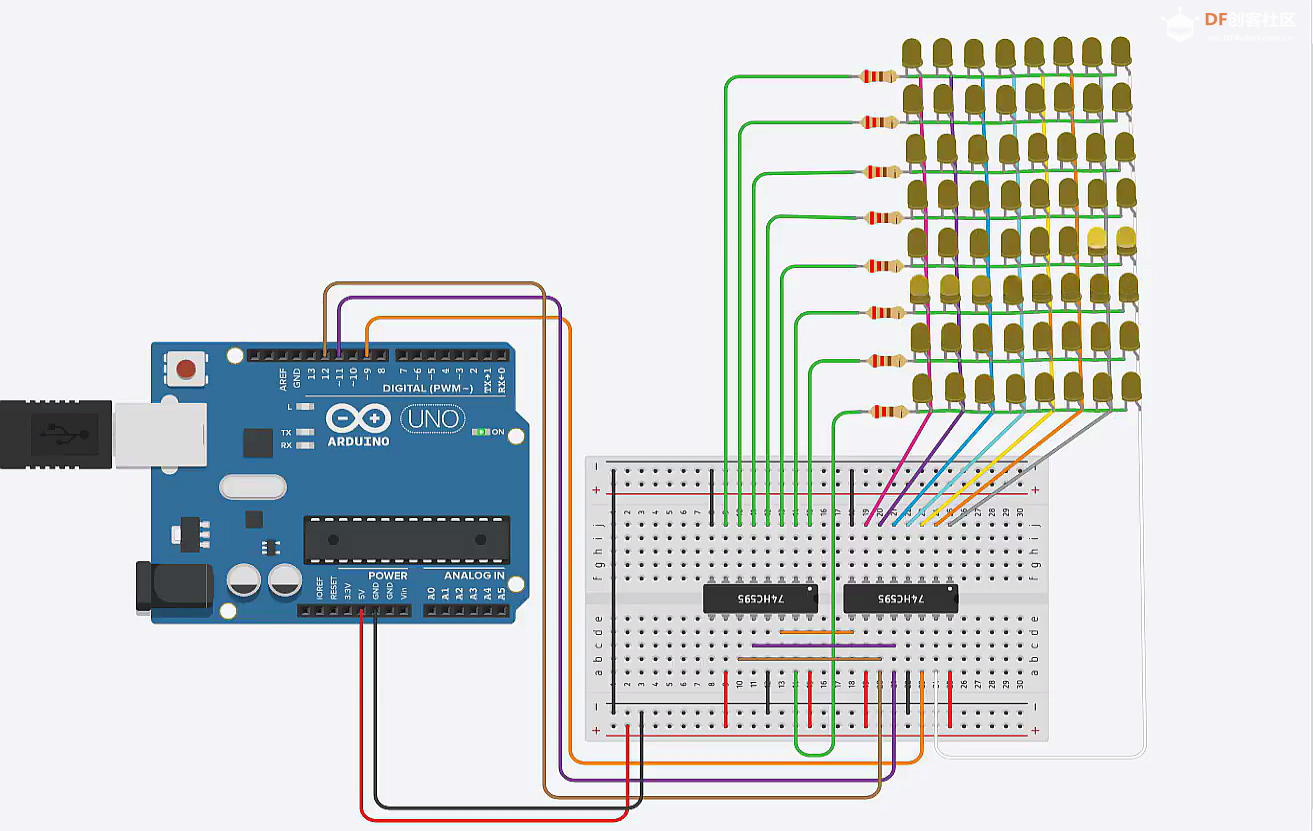

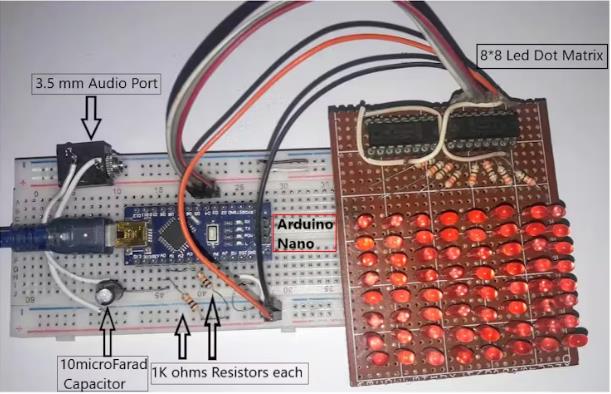

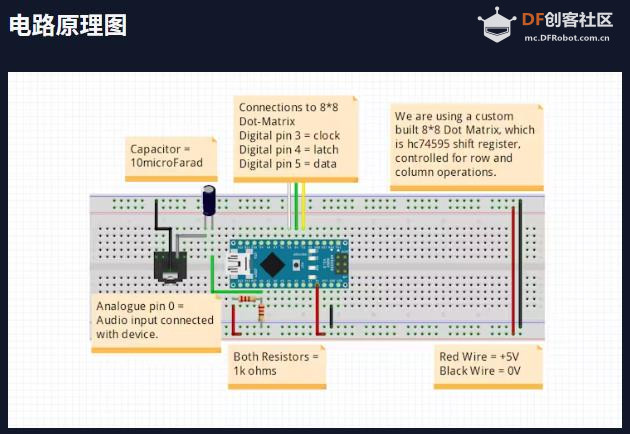

这里的 3.5 毫米音频插孔将信号从计算机传送到电路。然后，它被馈送到额定值为 10 微法的电容器，该电容器用作滤波器。然后连接与 Arduino 模拟输入 A0 连接，因为我们将读取模拟值。它随后与一个额定 1k 欧姆的电阻器连接，接地（0 伏），另一个与前一个接头并联，连接到正极（+5 伏）以实现固定增益。

结论：
使用点阵并熟悉新库是一次有趣的经历，这真的很令人兴奋。我们也可以使用液晶显示器代替LED点阵。对于大型显示器，我们需要改变的只是提高采样率。最后，它也可以是一个很好的学习工具！

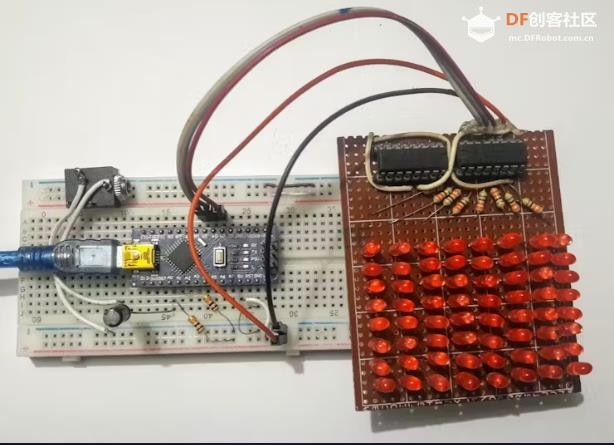

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图2

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图2

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图1

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图3

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图4

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器图5

使用道具举报

精彩评论(2)

驴友花雕 中级技神
楼主|

发表于昨天 17:51

【Arduino 动手做】带有 Arduino Nano 的音乐频谱可视化器

项目代码

#include "fix_fft.h"

#define CLOCK 3
#define LATCH 4
#define DATA 5

#define SAMPLES 32 //define according to your need

#define AUDIO A0

char im[SAMPLES];
char data[SAMPLES];
int barht[SAMPLES];

int binary[] = {1, 2, 4, 8, 16, 32, 64, 128};
int columnBinary[] = {1, 2, 4, 8, 16, 32, 64, 128};

void setup()
{
  pinMode(CLOCK,OUTPUT);
  pinMode(LATCH,OUTPUT);
  pinMode(DATA,OUTPUT);
}

void loop()
{
  static int i, j;
  int val;

  // get audio data
  for(i = 0; i < SAMPLES; i++)
  {
    val = analogRead(AUDIO); // 0-1023
    data[i] = (char)(val/4 - SAMPLES); // store as char
    im[i] = 0; // init all as 0
  }

  // run FFT
  fix_fft(data, im, 5, 0); //2^5=32, as we are taking 32 samples

  // extract absolute value of data only, for 32 results
  for(i = 0; i < SAMPLES/2; i++)
  {
    barht[i] = (int)sqrt(data[i] * data[i] + im[i] * im[i]);
  }

  for(i = 0, j = 0; i < SAMPLES/2; i++, j += 2)
  {
    barht[i] = barht[j] + barht[j + 1];
  }

  // display barchart
  for(int k = 0; k < SAMPLES/4; k++){ //as we have 8rows and 8columns, so only 8 times we need to iterate. That's why 32/4=8 .
    digitalWrite(LATCH, LOW);
    int x = columnBinary[barht[k]%8]-1;
    shiftOut(DATA, CLOCK, LSBFIRST, ~x); // columns
    shiftOut(DATA, CLOCK, LSBFIRST, binary[k]); // rows
    digitalWrite(LATCH, HIGH);
    }
}
复制代码
