Firebeetle 2 ESP32-C5 之 火车上的霓虹灯

这几天出差，在火车上的时候，刷刷手机，看看Kindle，还是有些无趣。最后还是掏出了包里的Firebeetle 2 ESP32-C5，打开了而电脑，又找到了一个WS2812B灯环，做了一个火车上的霓虹灯。




下面分享一下制作做的步骤。

一、硬件了解

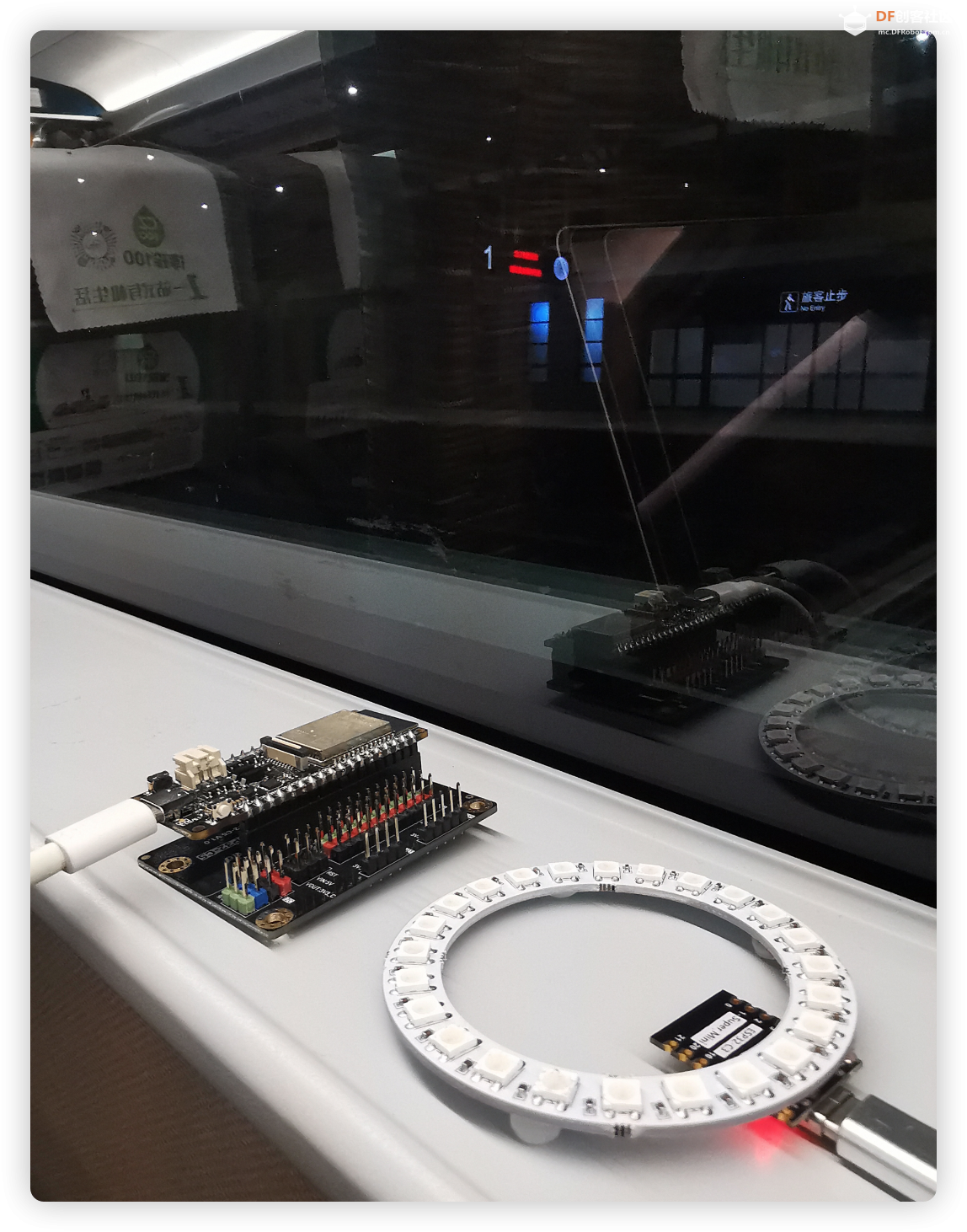

前边是 Firebeetle 2 ESP32-C5开发板 与扩展板，后边是WS2812B灯环。
Firebeetle 2 ESP32-C5就不多说了，单说下这个WS2812B灯环。

这个WS2812B灯环，是24颗灯珠的，每一颗都可以单独控制RGB三种颜色显示，共256*256*256种，约16万种颜色。
那么呢，这个灯环有24颗，(256*256*256)^24，一共有10^173种显示模式，能够让创客们体验到前所未有的显示快感！

另外，我又详细查了一下，已知宇宙中，恒星的数量，少于1*10^24颗。
所以呢，这个灯环所能带来的探索乐趣，是无穷无尽的，哪怕宇宙毁灭，也探索不到尽头。

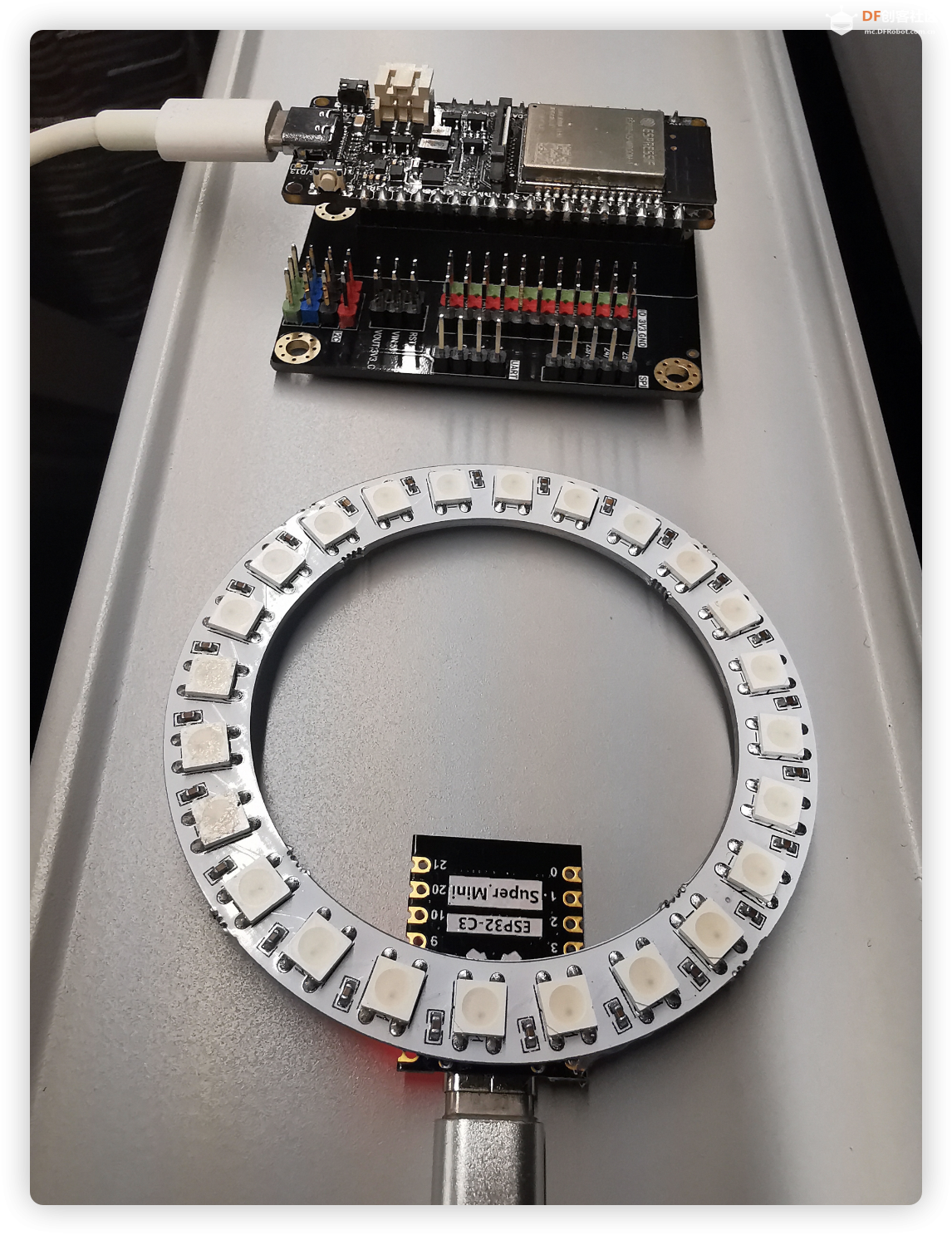

为了方便控制这个灯环，我在灯环背面，粘接+焊接了一个ESP32-C3小板子。
这次Firebeetle 2 ESP32-C5通过ESP-Now，来与ESP32-C3通信，从而控制WS2812B灯环。

二、程序逻辑

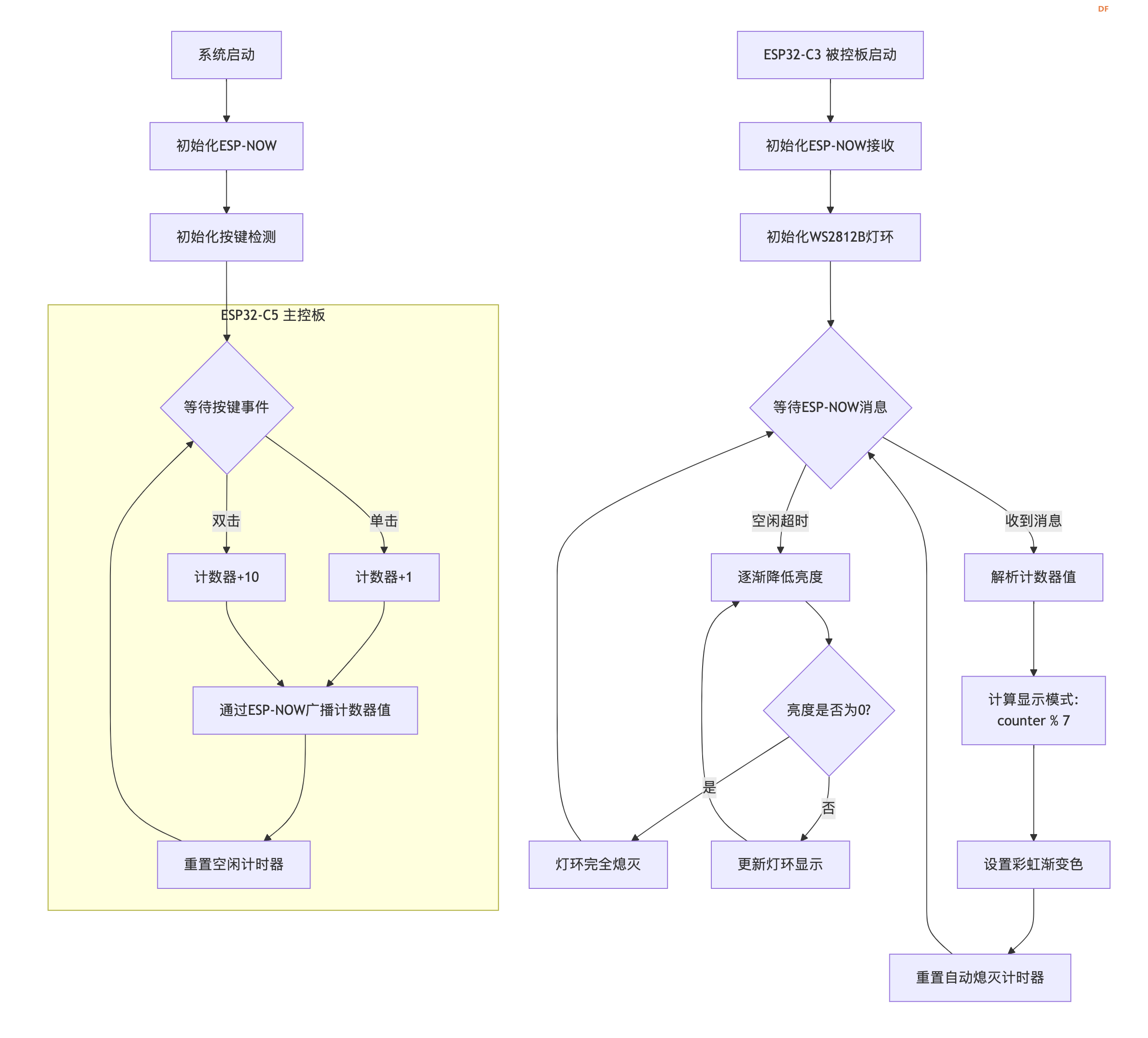

我设计的逻辑处理流程如下：

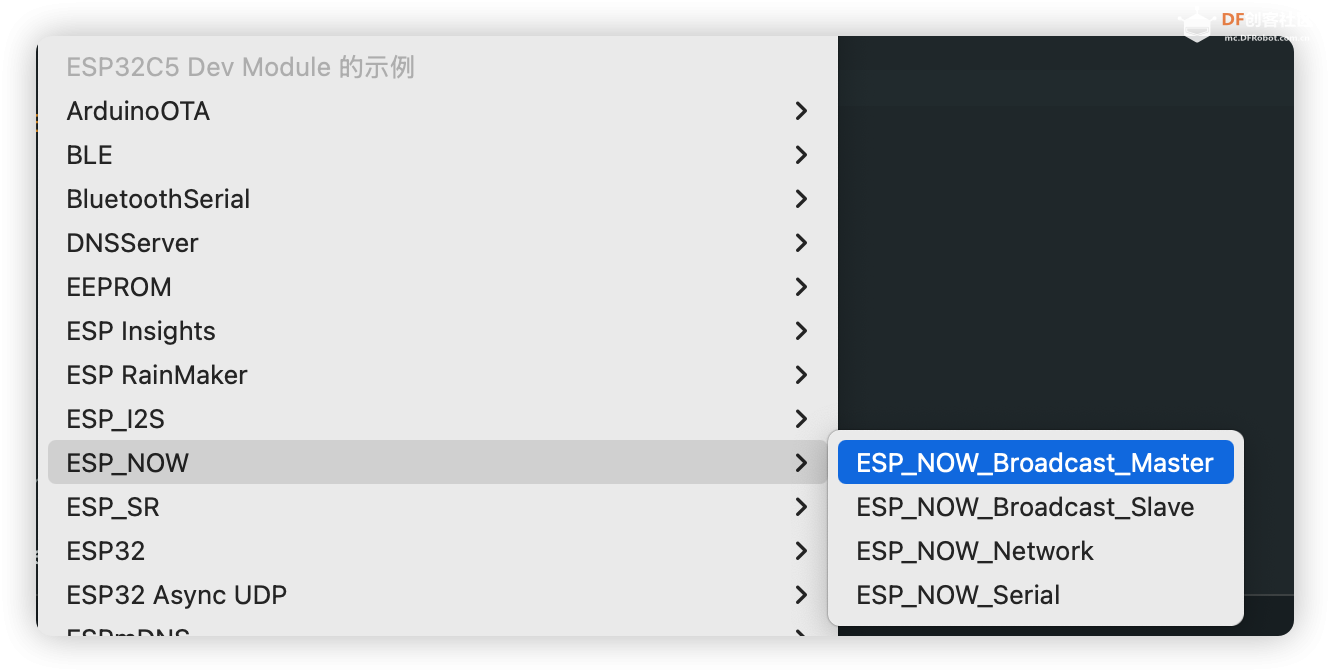

两者通信使用的是ESP-Now，参考了Arduino中ESP32下的ESP-Now 广播的例子：


因为是在火车上，所以我没有做复杂的逻辑。
基本逻辑就是，Firebeetle 2 ESP32-C5上的按键按一下，ESP32-C3控制的WS2812B灯环的彩虹渐变色就变换一下，如果按键双击，那么就快速变化一下。

三、扩展库
这次使用的开发环境是Arduino IDE，具体环境可参考：ESP32C5内测版(ECO1,v0.1)常用开发环境和工具的特殊处理方法 DF创客社区

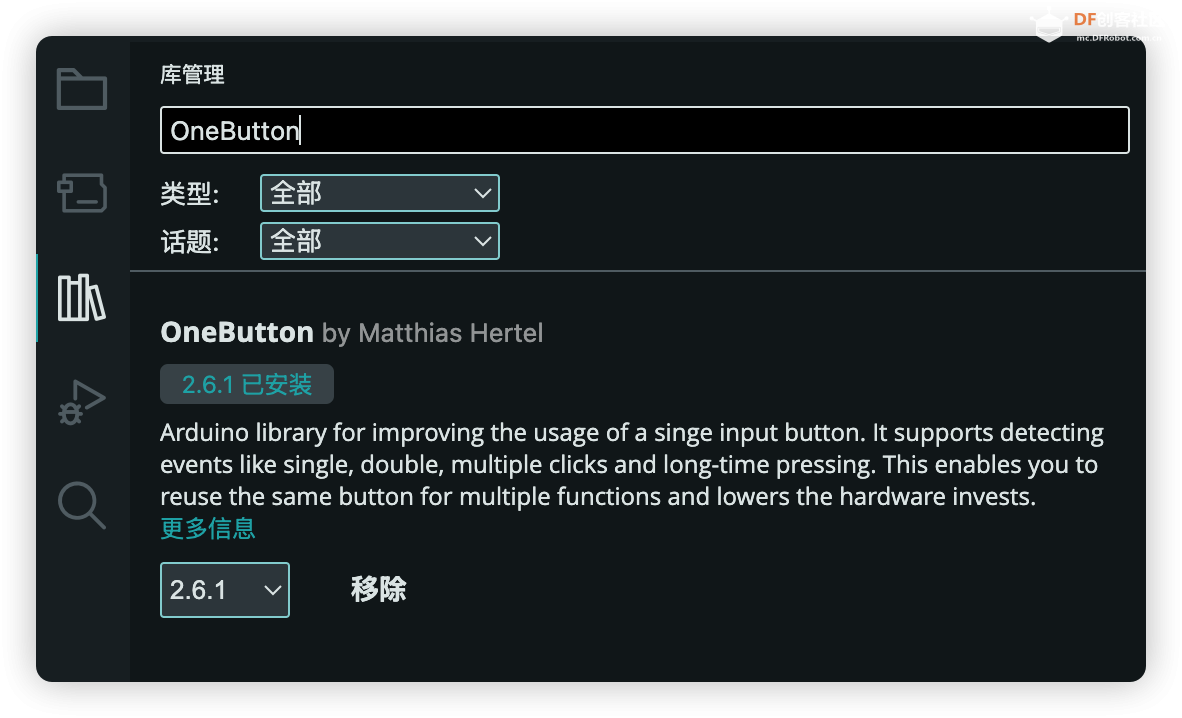

在 Firebeetle 2 ESP32-C5 上运行的是Master，因为要检测按键，所以我使用到了OneButton扩展库：

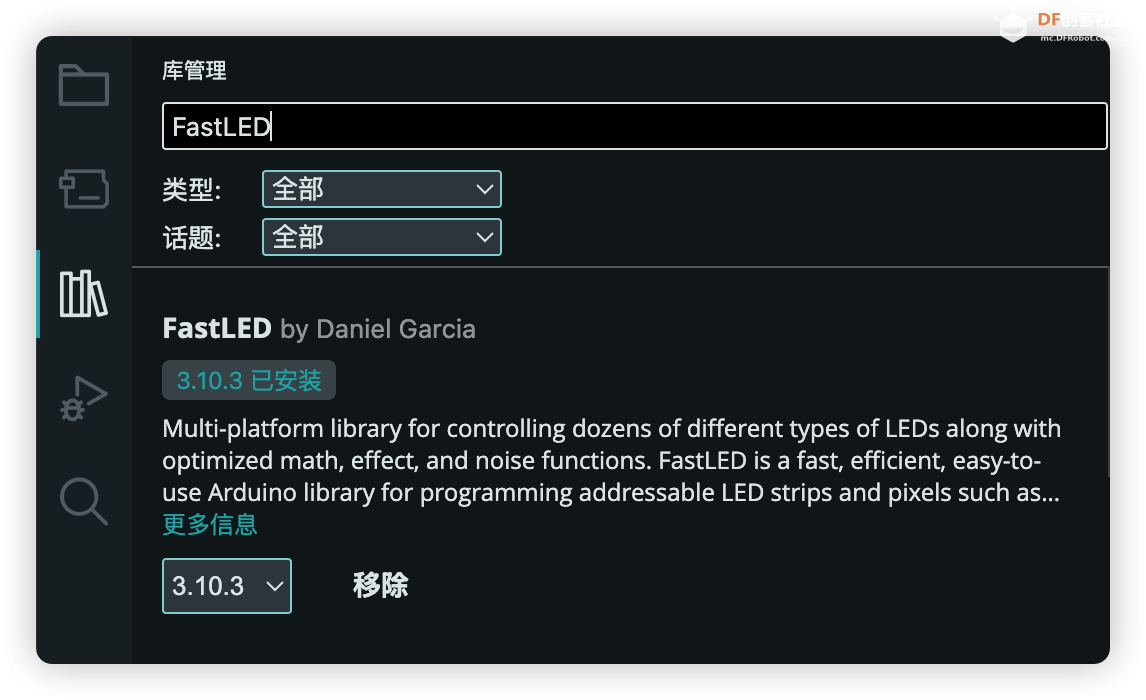

在ESP32-C3上运行的是Slave，因为要控制WS2812B灯环，所以我使用FastLED扩展库：


四、程序代码

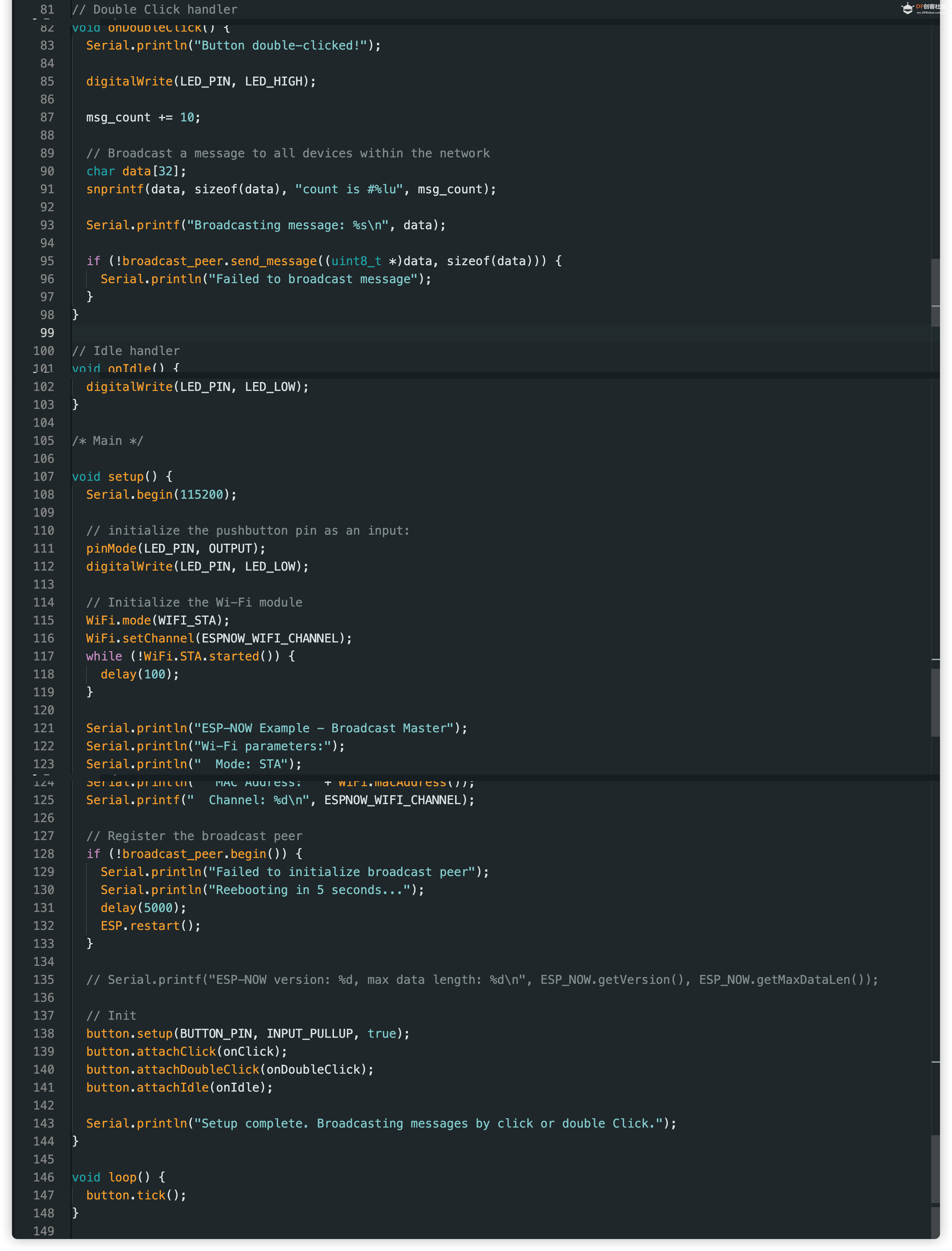

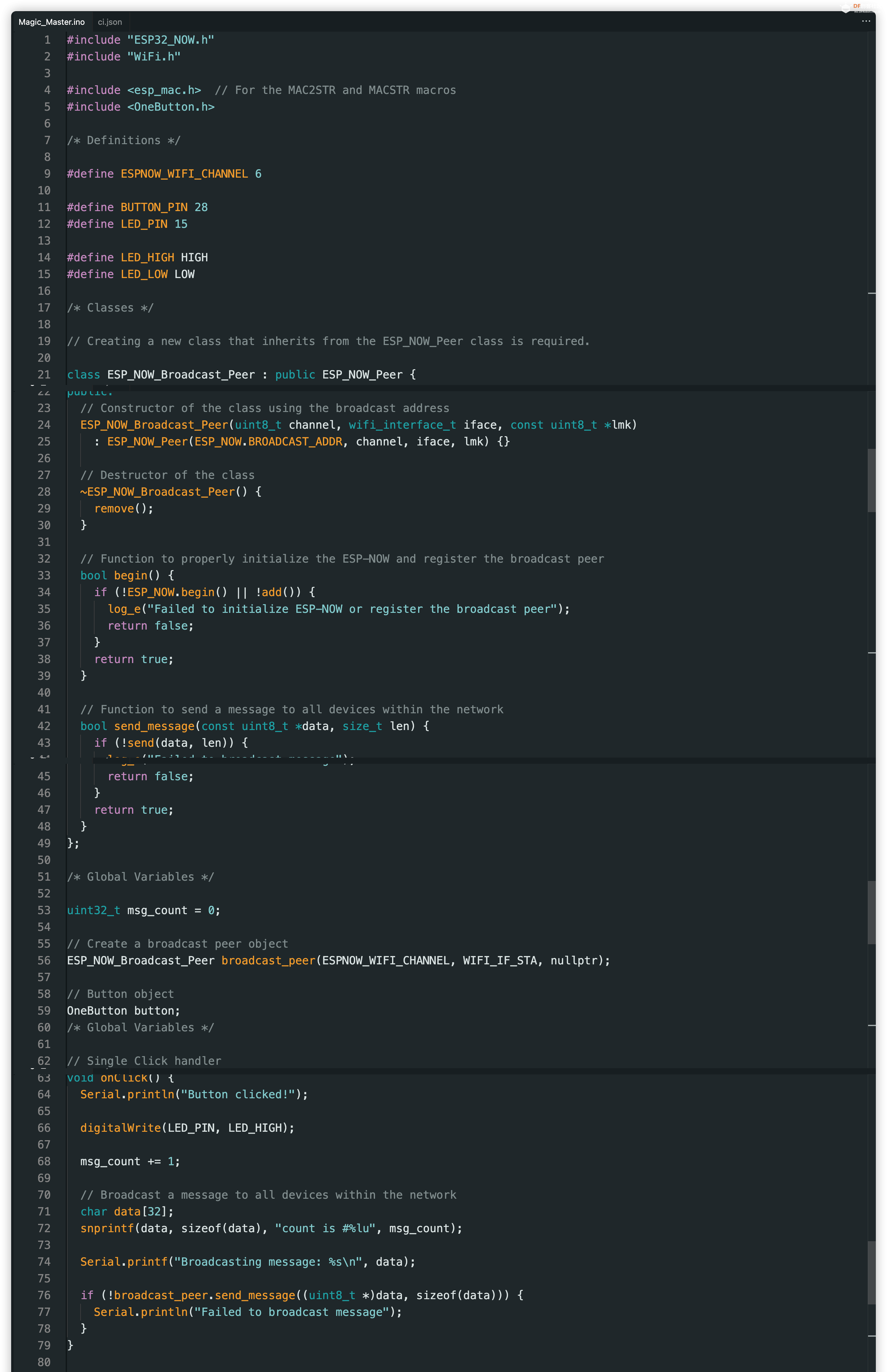

Master代码如下：


其中除了ESP-Now原有的通信逻辑外，其他用到核心调用如下：

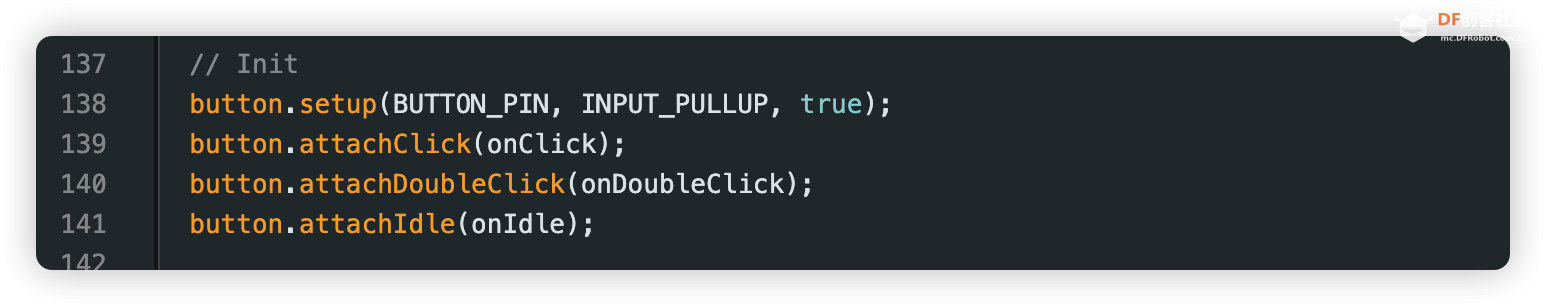

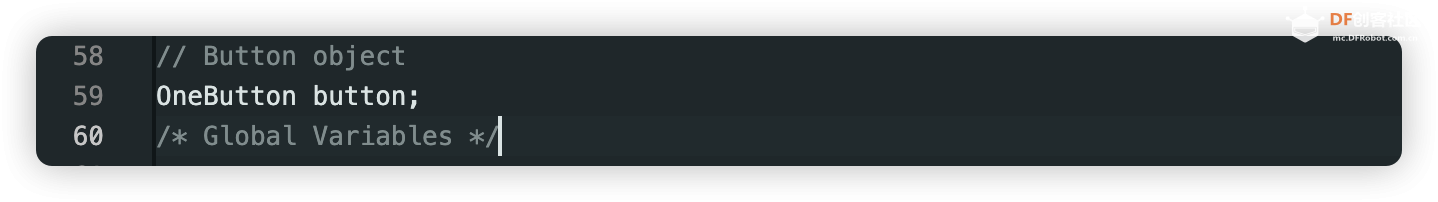

1. OneButton对象和注册按键调用

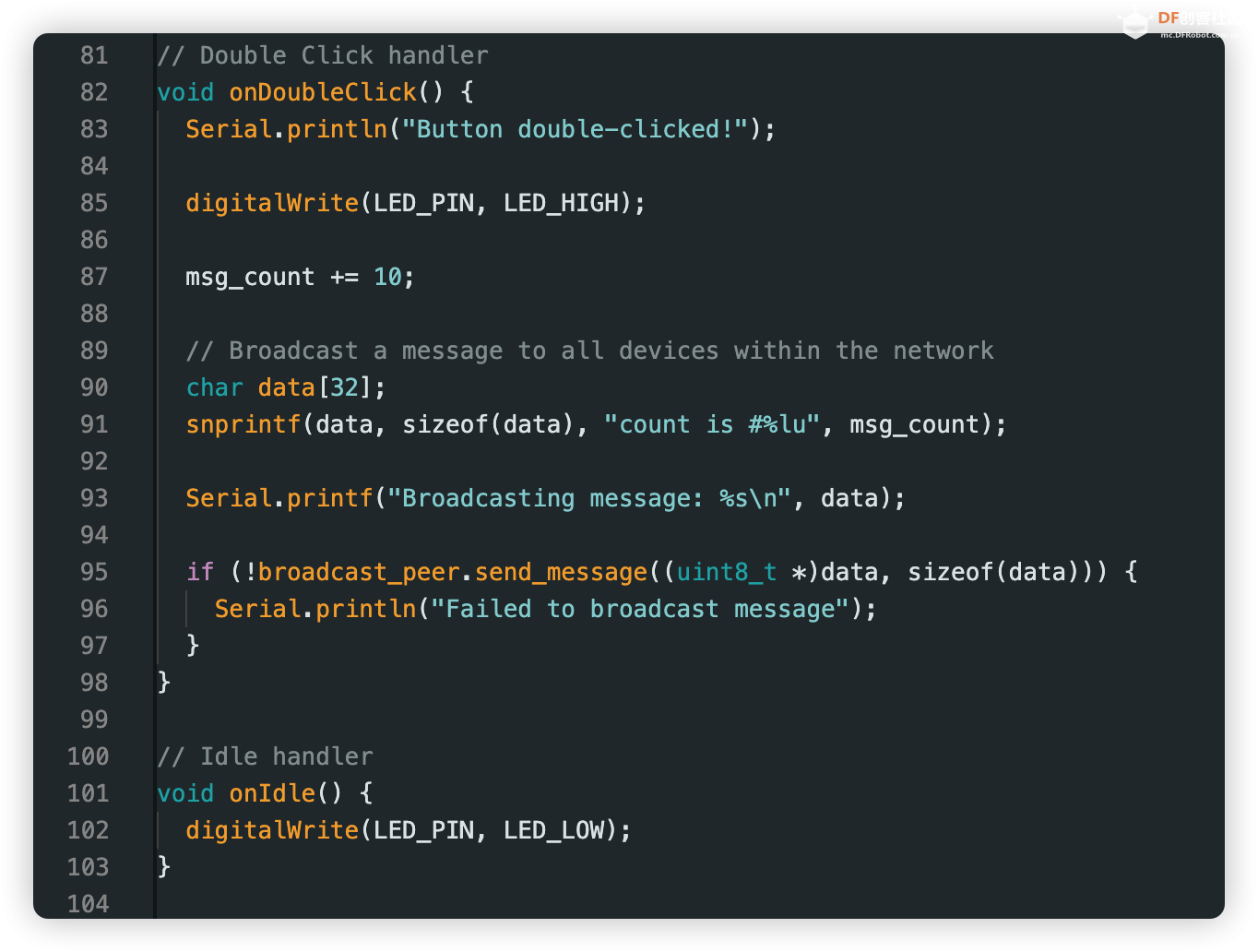

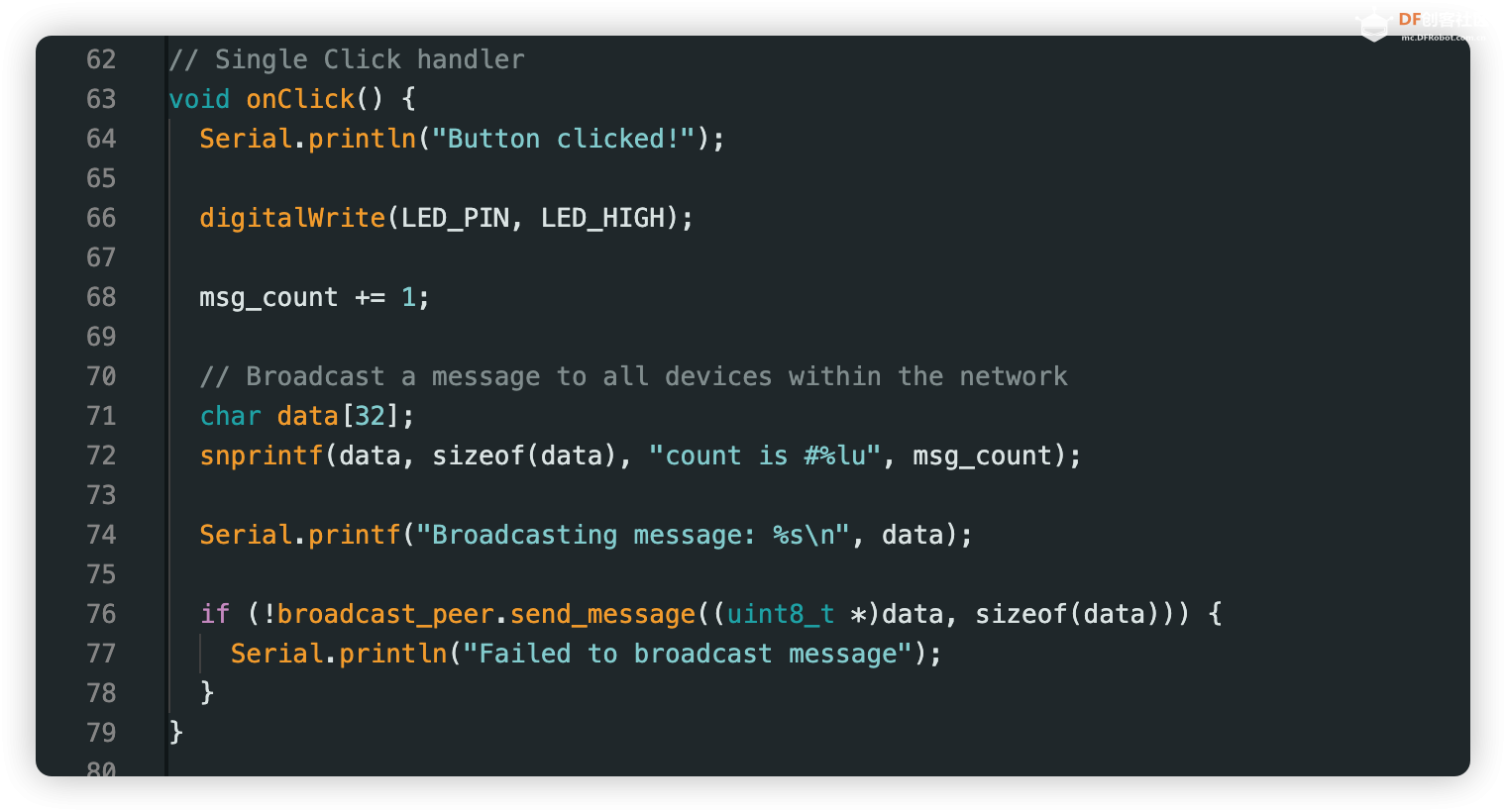

2. 按键处理



在按键处理中，使用了下面的调用来通过ESP-Now发送消息：
broadcast_peer.send_message((uint8_t *)data, sizeof(data))

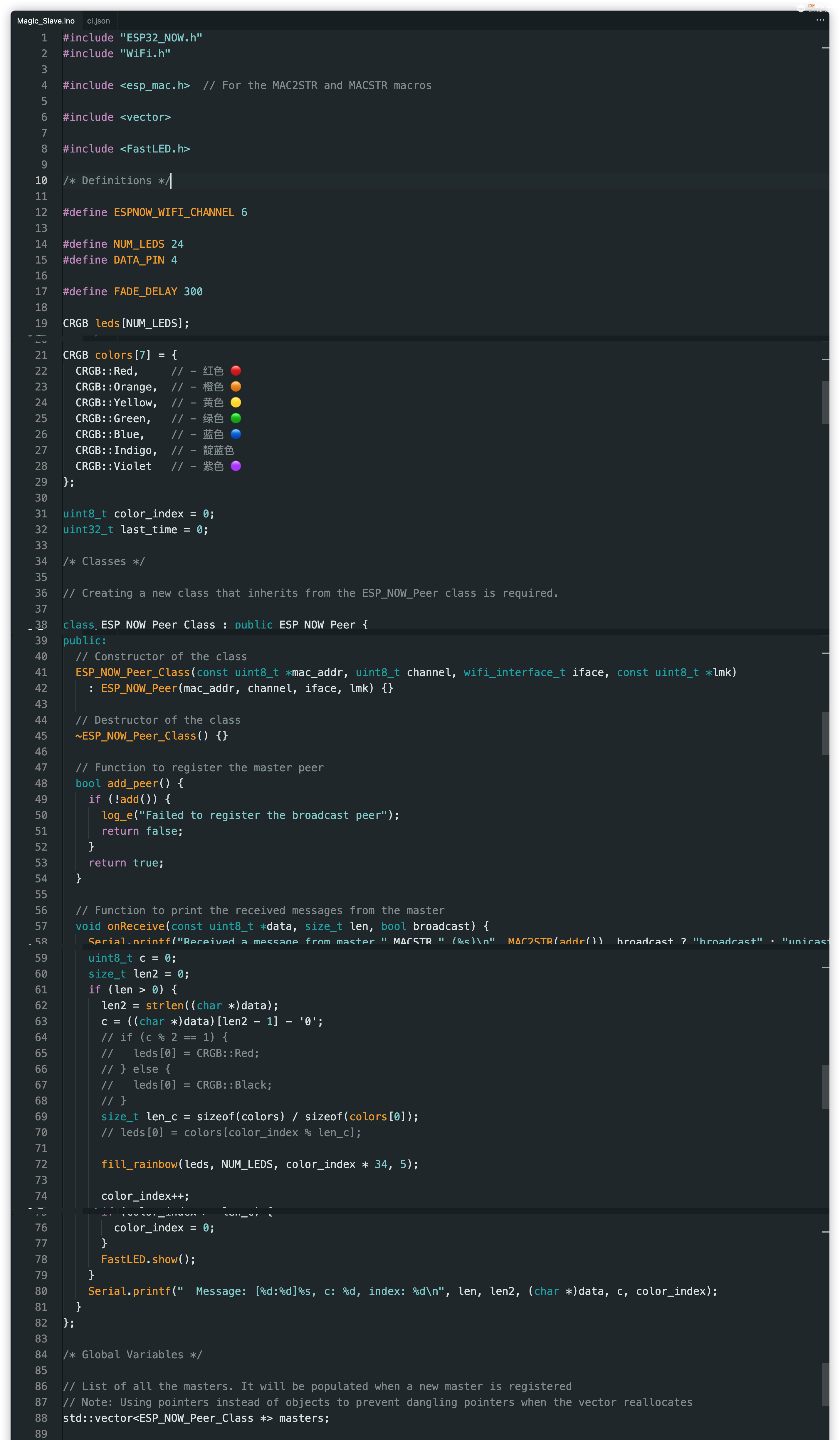

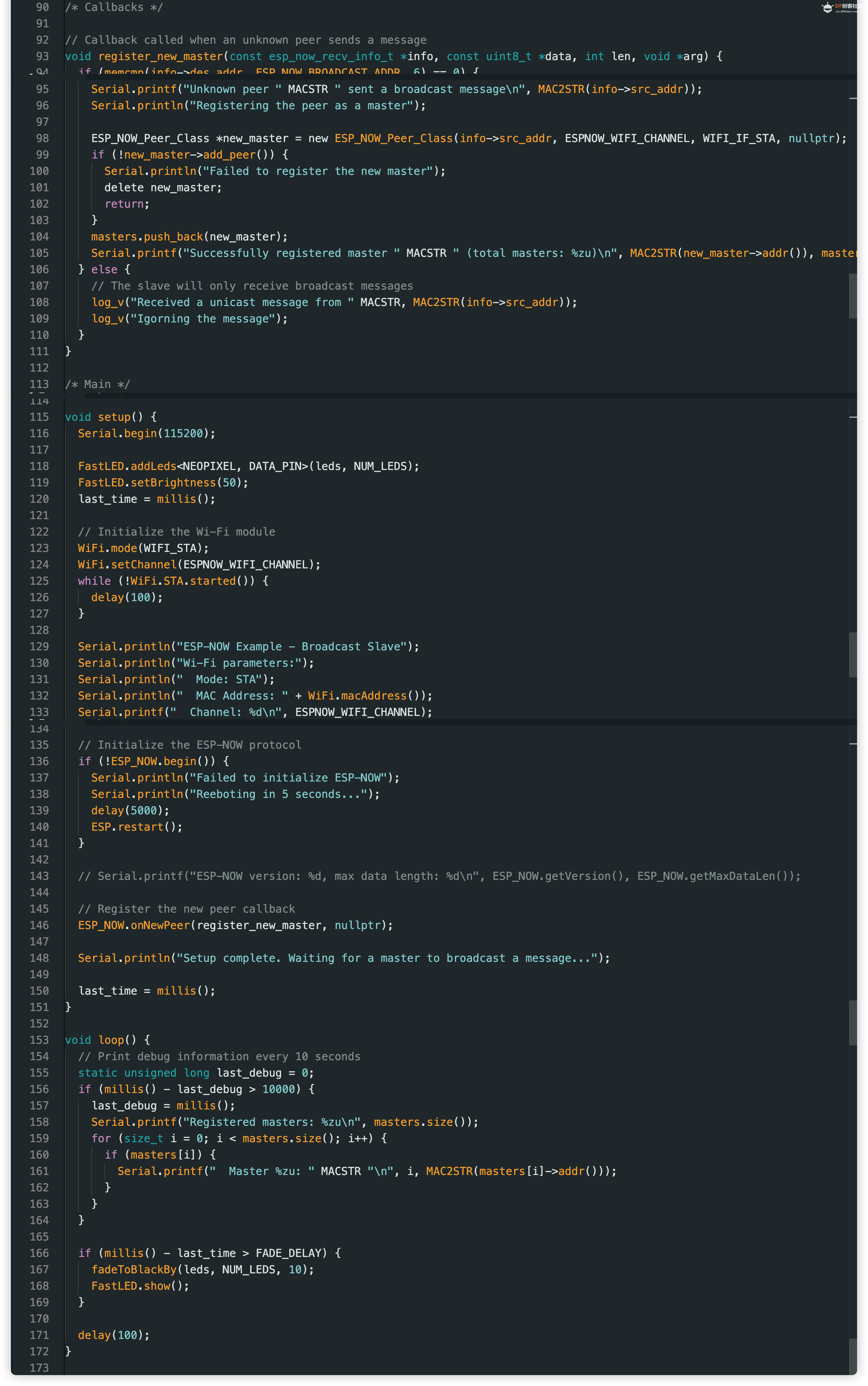

Slave的代码如下：


其中除了ESP-Now原有的通信逻辑外，其他用到核心调用如下：

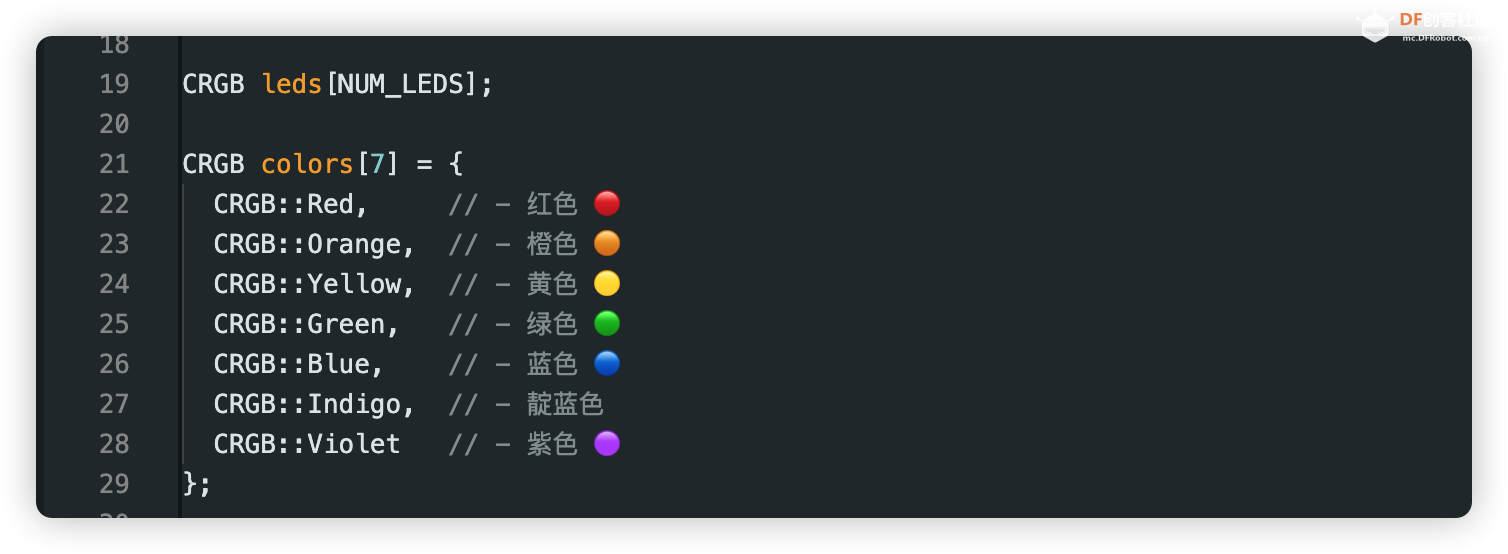

1. 颜色定义

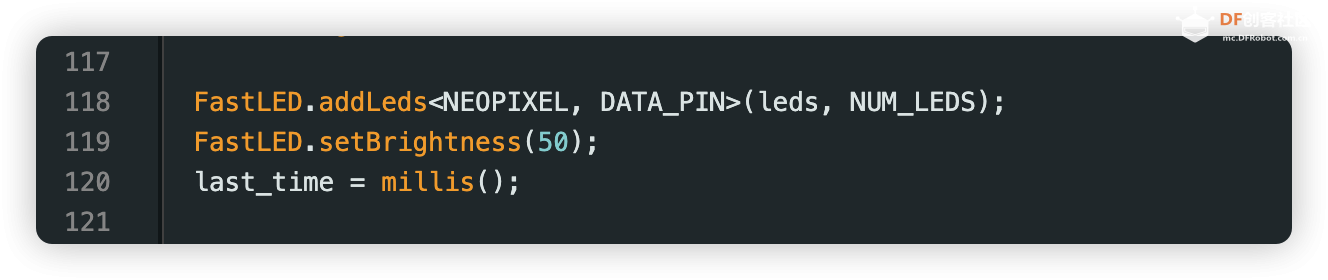

2. LED对象初始化

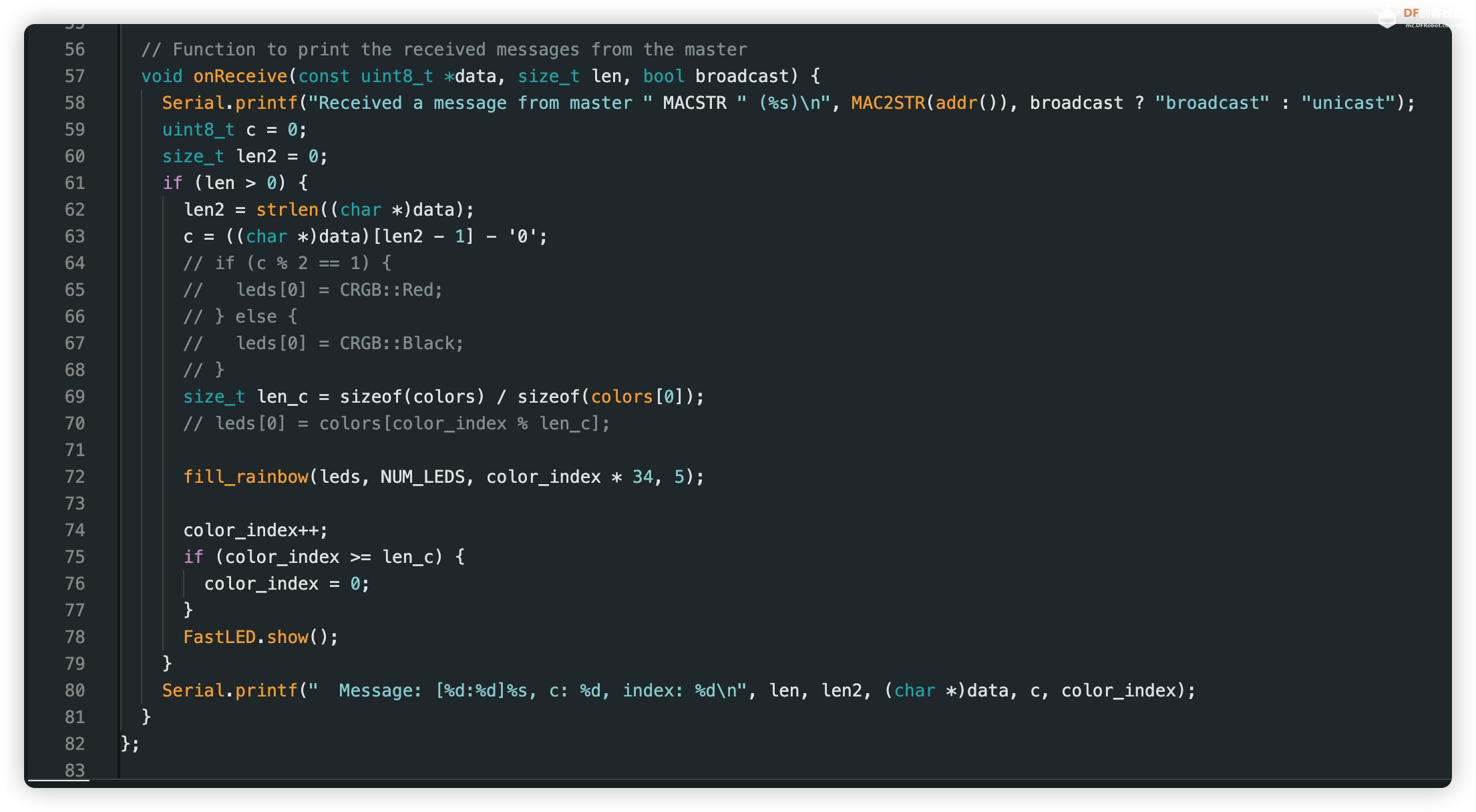

3. 收到消息后，提取数值，并控制WS2812B灯环显示：

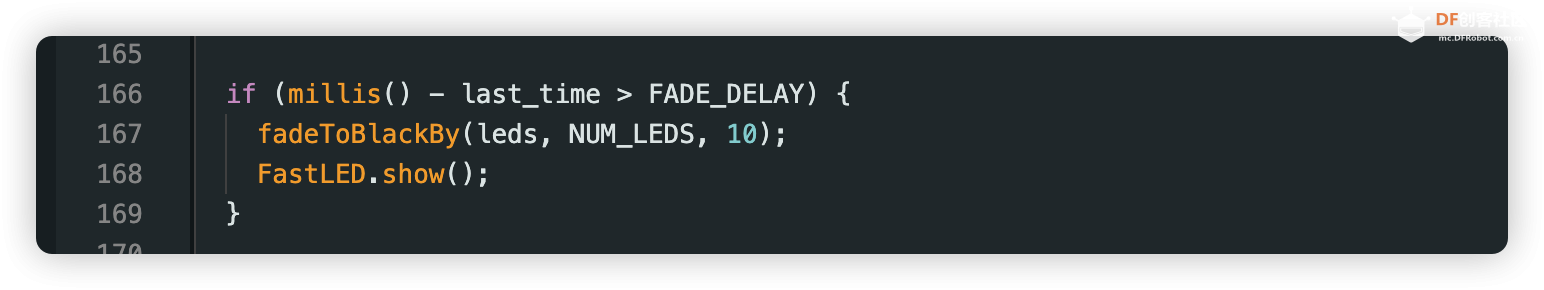

4. 控制WS2812B灯环逐渐熄灭：


五、运行效果
代码编写好后，分别烧录到Firebeetle 2 ESP32-C5和ESP32-C3。

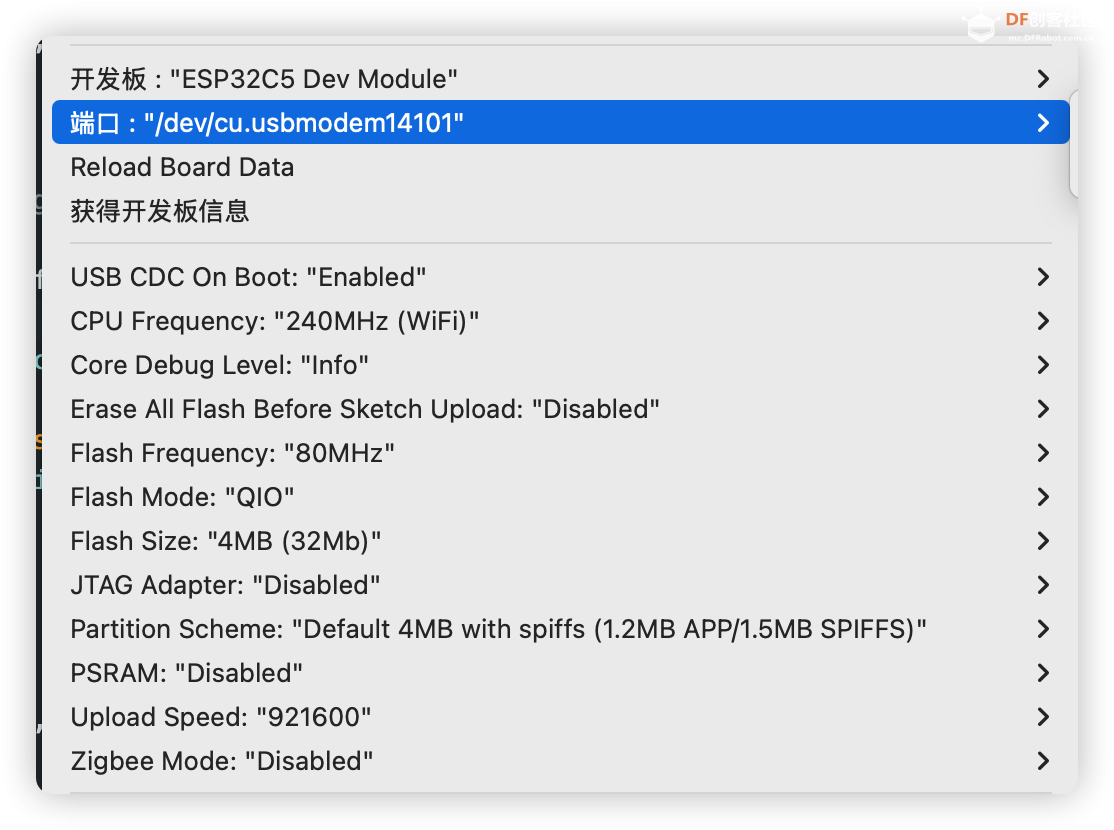

Firebeetle 2 ESP32-C5 配置如下：

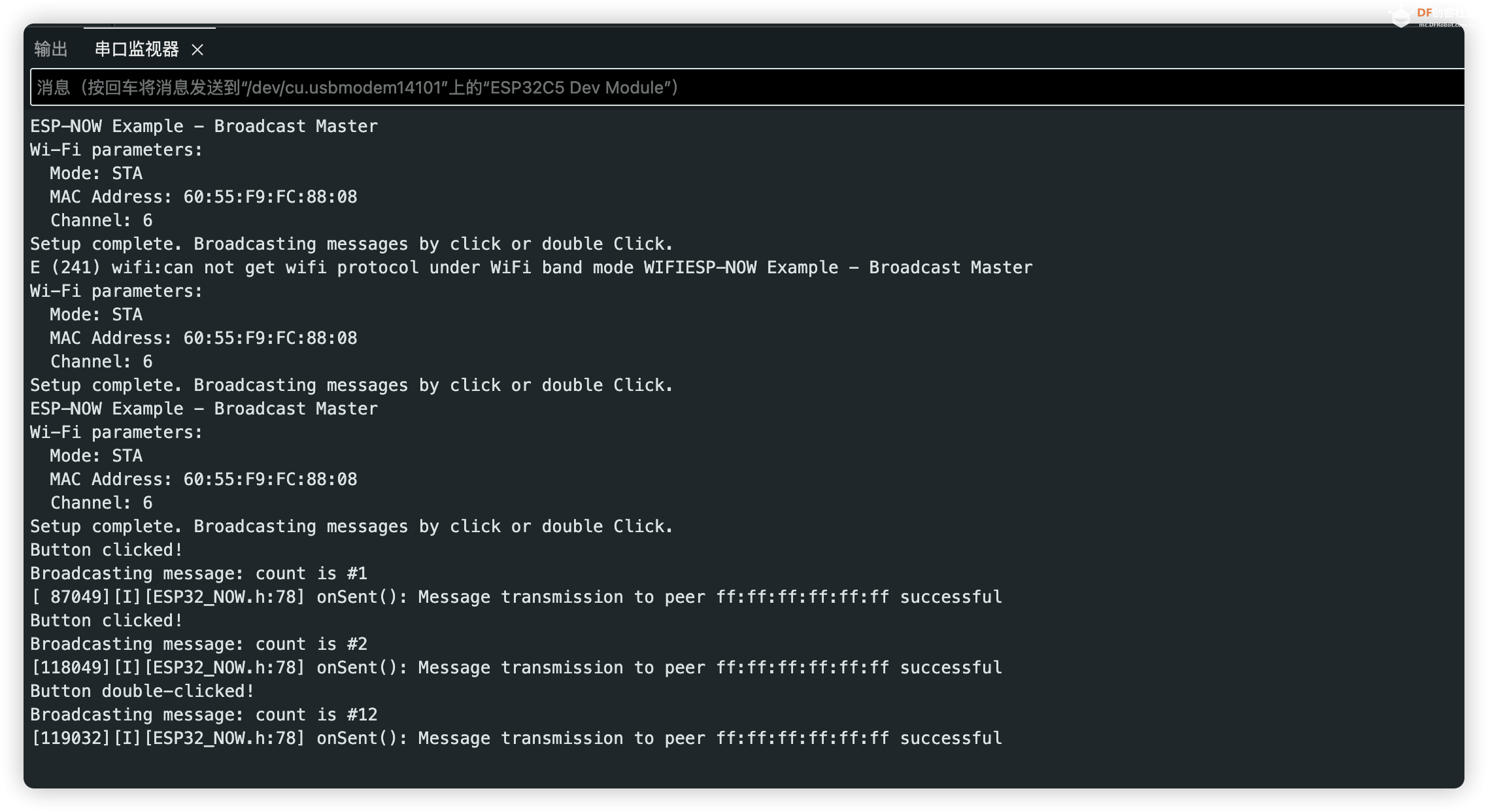

烧录运行后，串口日志输出如下：

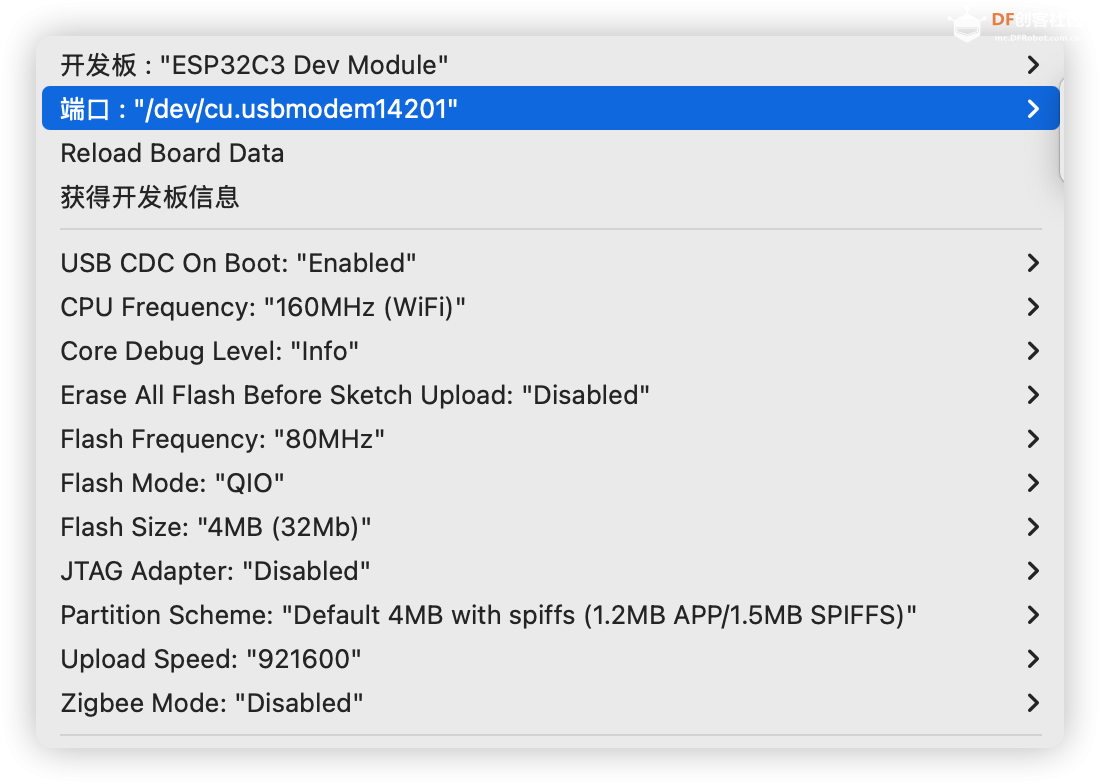

ESP32-C3配置如下：

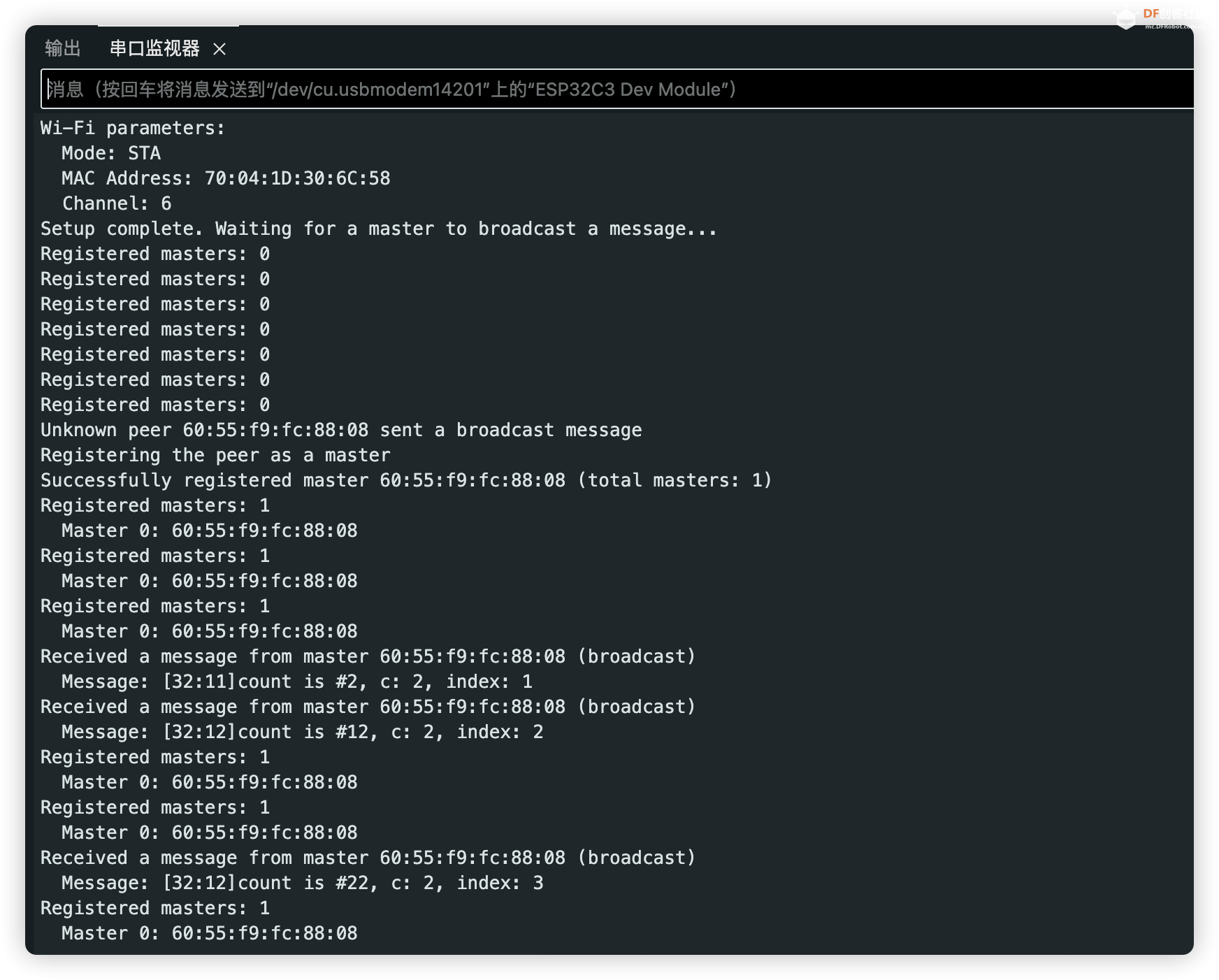

烧录运行后，串口日志输出如下：


两端都运行后，在Firebeetle 2 ESP32-C5按键(单击或者双击)，在ESP32-C3上就会收到信息，并控制WS2812B灯环。


实际的运行效果如下：

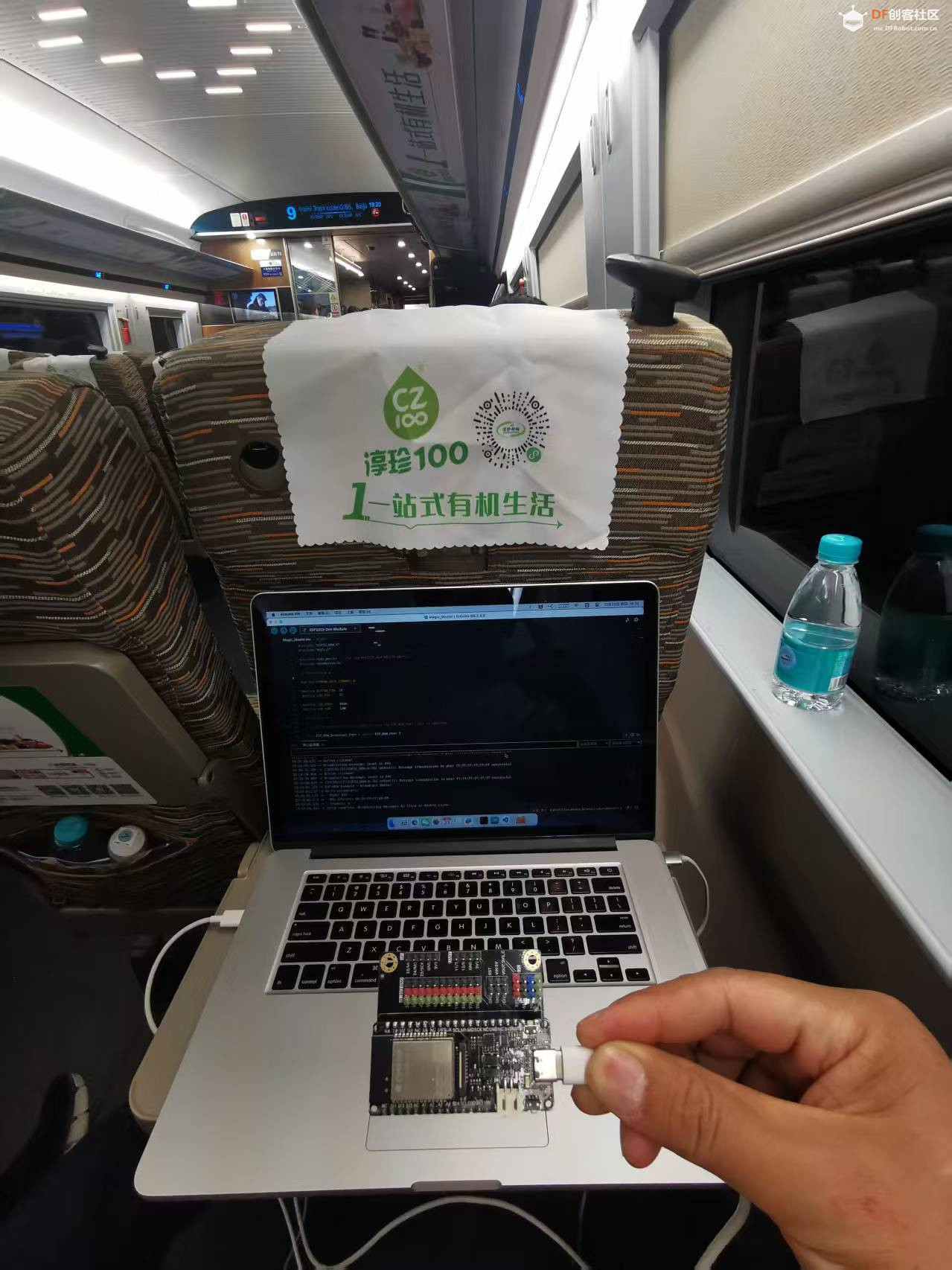

1. 基本测试：


2. 与飞驰的列车光影同行


3. 霓虹灯效



在飞驰的列车上，点亮我的的霓虹灯，引来乘务人员友好问候，前后座乘客热心注视，还有车厢小朋友好奇的围观，这趟旅程，格外有意思了。

源代码：
Magic_Master: Firebeetle 2 ESP32-C5
Magic_Slave: ESP32-C3
