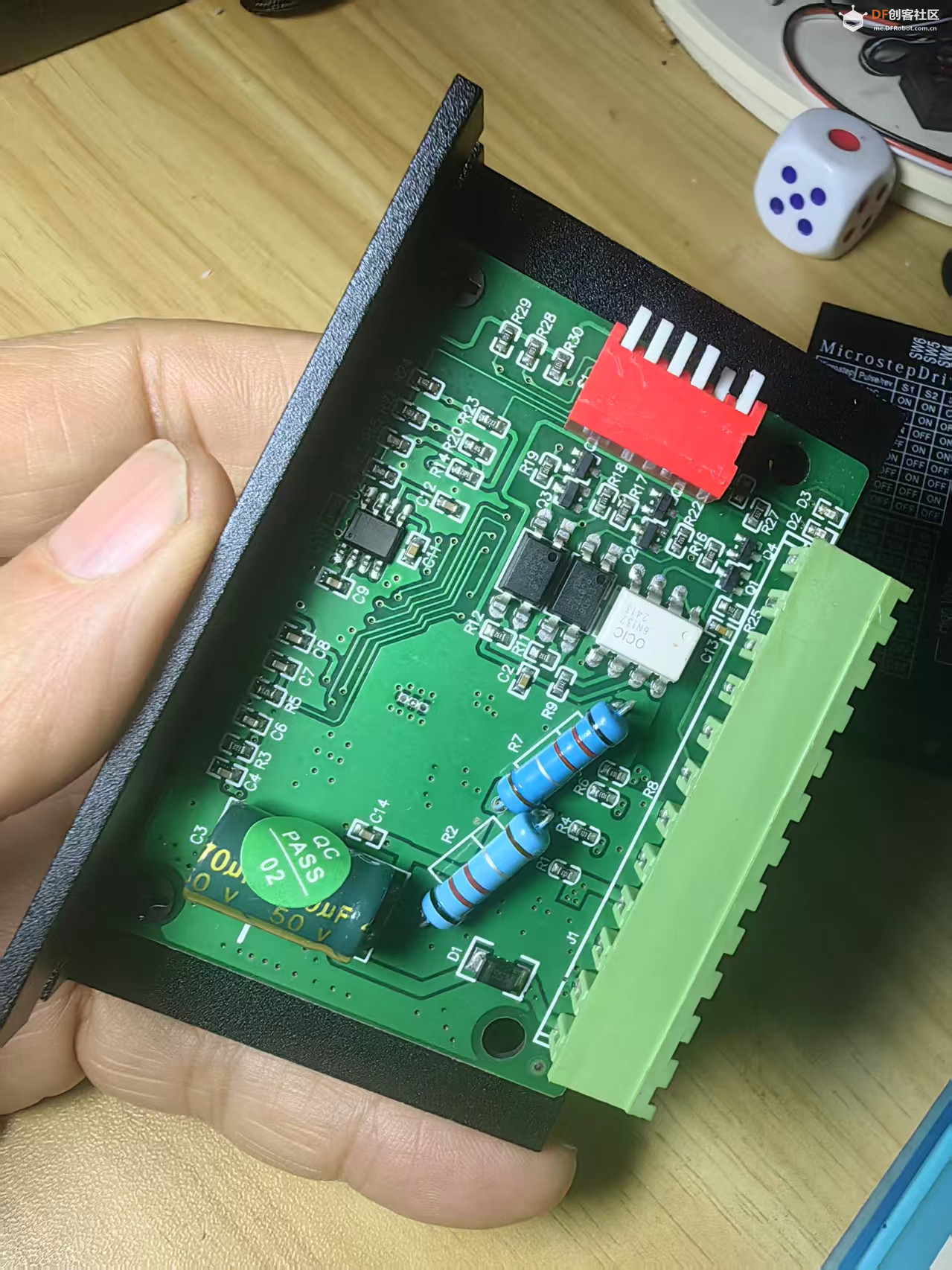

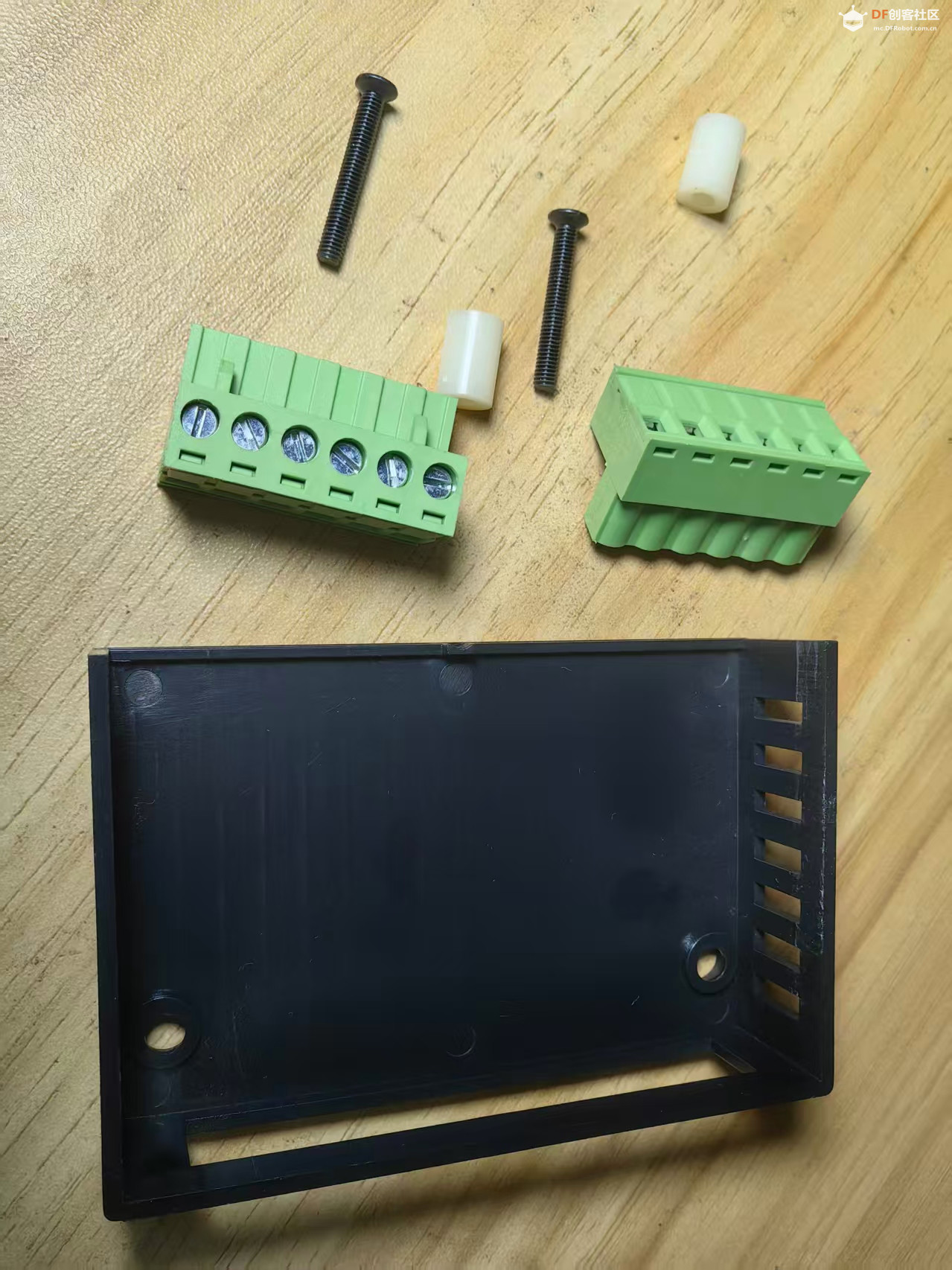

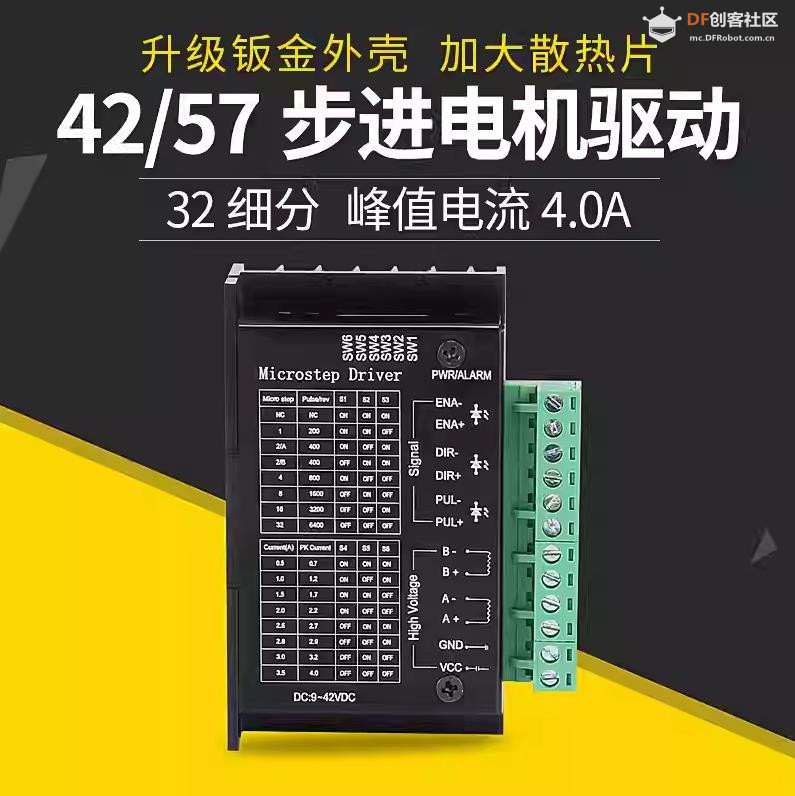

【花雕动手做】拆解 42/57 步进电机 TB6600 升级控制器

探秘 42/57 步进电机核心驱动！这款 TB6600 升级版驱动器凭 32 细分、4A 大电流、42V 宽压成为步进控制热门之选，今天我们拆开外壳，拆解内部电路布局、核心芯片、防护模块与散热设计，看懂它如何实现高精度微步控制、强负载驱动与多重安全防护，解锁步进驱动板的核心构造与升级奥秘。

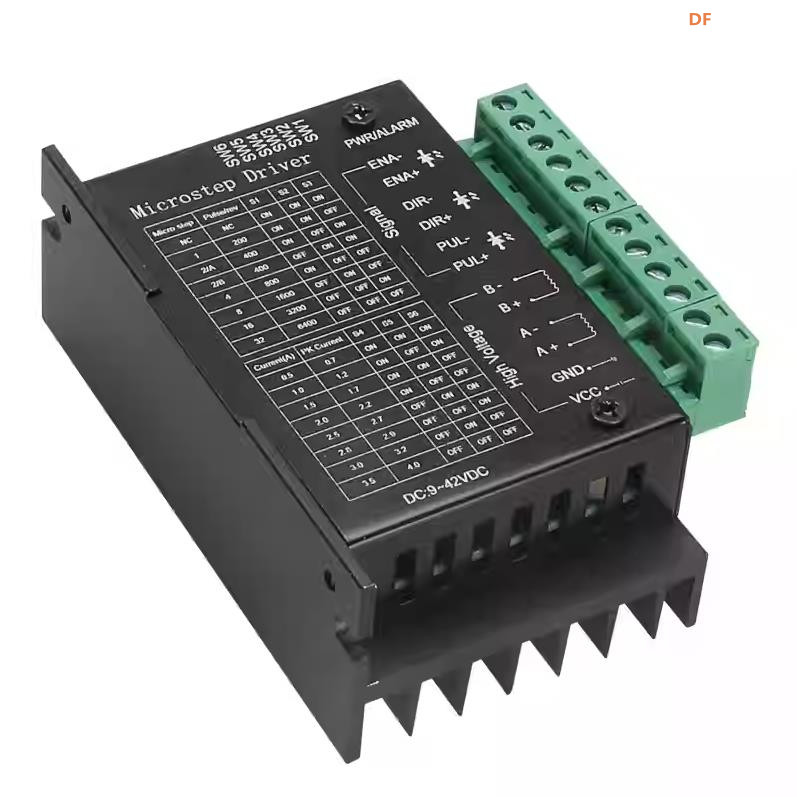

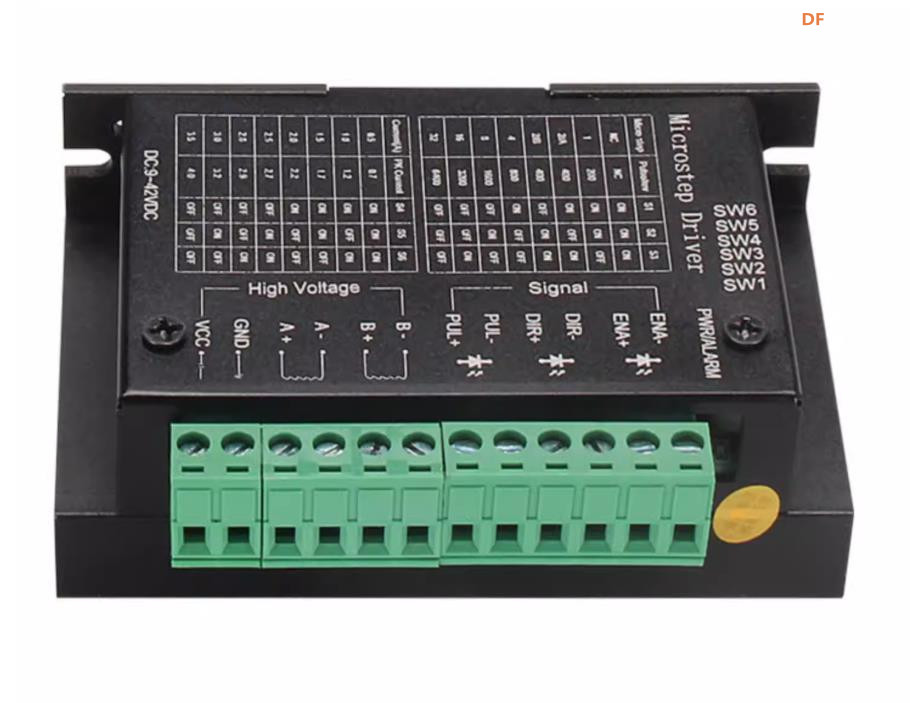

TB6600 驱动器升级版是一款专为42/57 型两相 / 四相混合式步进电机设计的高性能控制板，支持 32 细分、4A 大电流输出、42V 宽压供电，脉冲信号兼容 3-24V，在精度、动力、适配性上全面升级，是自动化设备、数控装置、DIY 创客项目中步进电机驱动的优选方案，可实现电机正反转、精准角度控制，满足低振动、低噪音、高精度的驱动需求。


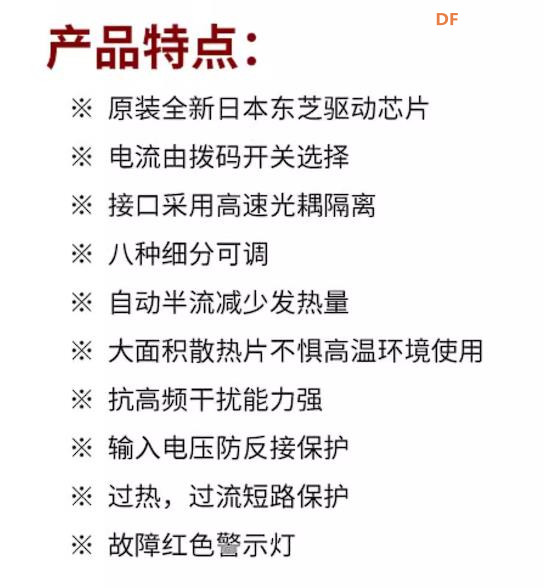

核心性能亮点
1、宽幅参数适配，兼容多场景
驱动电压支持DC 9-42V，脉冲控制信号兼容3-24V通用，无需额外串联电阻，可匹配单片机、Arduino 等多种主控器，适配不同供电环境与控制设备；最大输出电流 4A，支持 0.5-3.5A 八档电流可调，精准匹配 42/57 步进电机的电流需求。
2、32 细分高精度，运行更平稳
支持1/2/A/2/B/4/8/16/32七档细分可调，32 细分下可实现电机微步距运转，大幅降低电机振动与噪音，提升控制精度，满足雕刻机、3D 打印机、数控机床等高精度设备的使用要求，细分参数通过板载拨码开关即可轻松设定。
3、多重防护设计，使用更安全
相较基础款全面升级防护性能，内置电压反接保护、过流保护、短路保护、过热保护，同时信号端配备高速光电隔离，有效防止信号干扰与外部电路故障损坏驱动芯片，抗高频干扰能力强，可适应严苛工作环境。
4、实用功能加持，调试更便捷

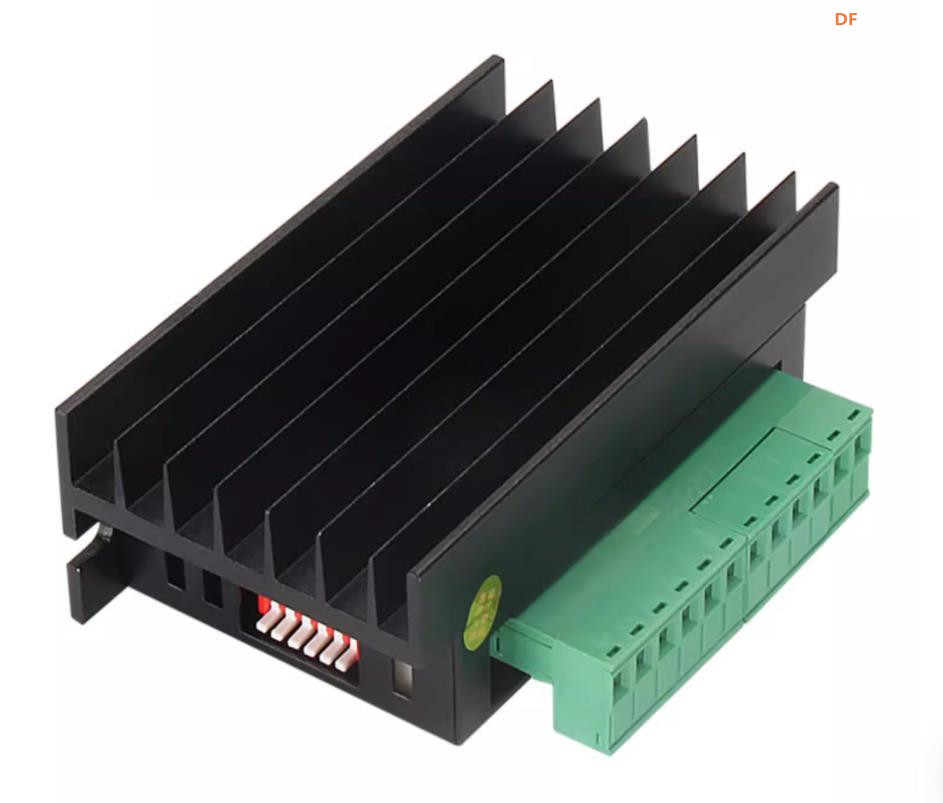

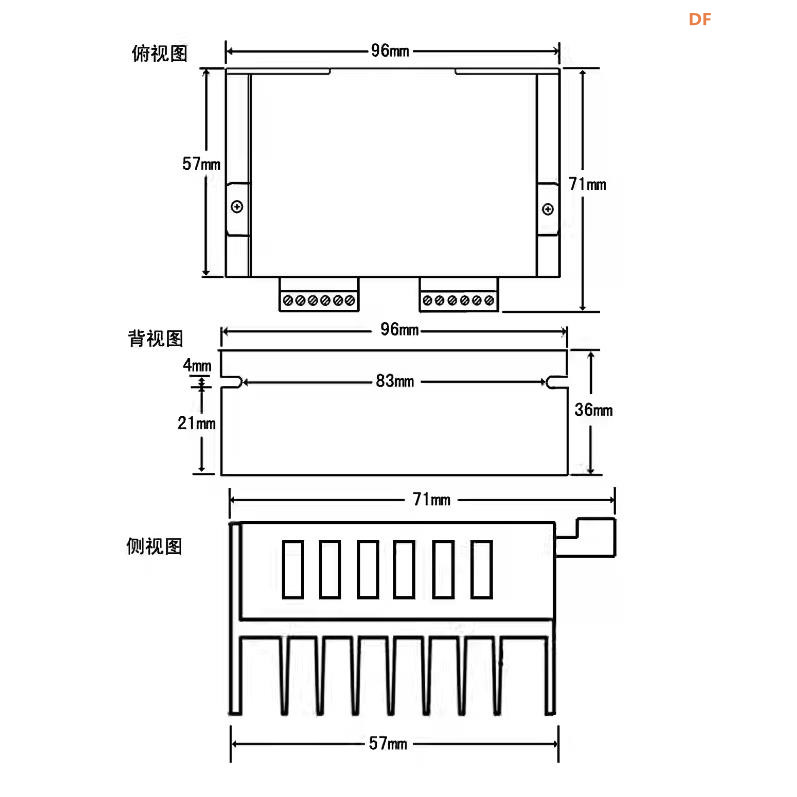

搭载自动半流功能，可有效减少驱动器发热量，搭配大面积散热片，保证长时间高负载运行稳定性；支持脱机保持功能，通电状态下可手动调试电机，无需反复断电，同时支持共阴、共阳两种信号输入方式，接线灵活。

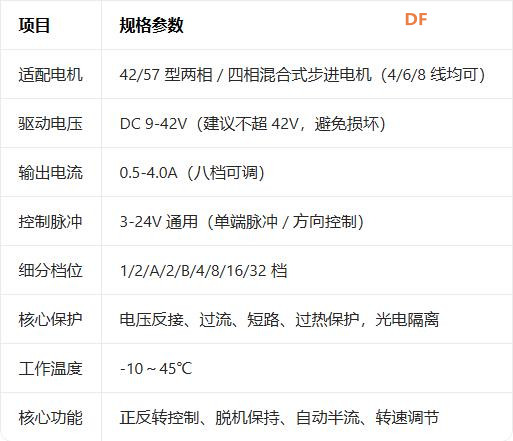

关键技术参数



1、核心适配与使用
电机适配：可驱动国内外主流品牌 42/57 步进电机，兼容 4 线、6 线、8 线电机绕组，接线方式简单，按 A+/A-/B+/B - 对应连接即可，6/8 线电机可按高扭矩 / 高速度需求适配接线。

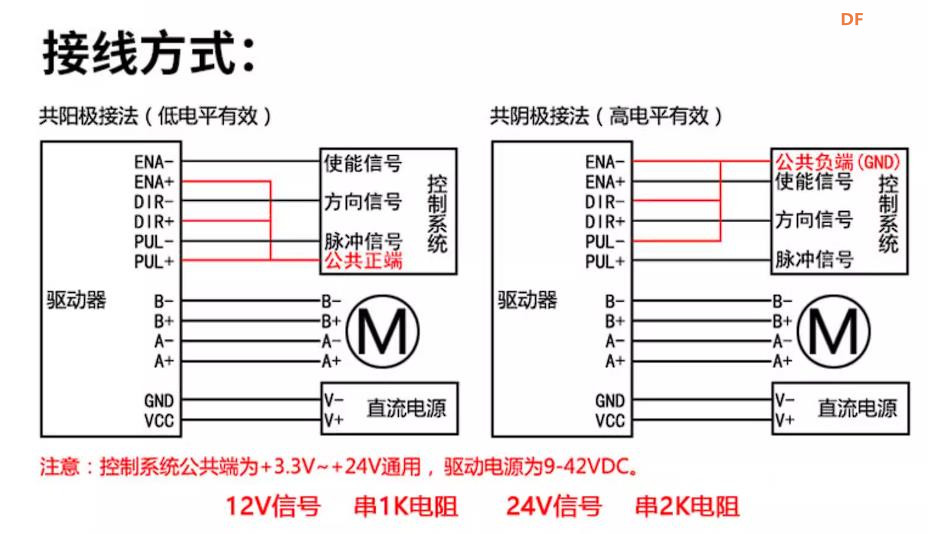

控制接线：支持脉冲（PUL）、方向（DIR）、脱机（ENA）三路信号控制，脱机端可悬空不接；脉冲信号控制电机运转步数，方向信号控制正反转，可通过主控器发送脉冲实现精准角度与转速控制。

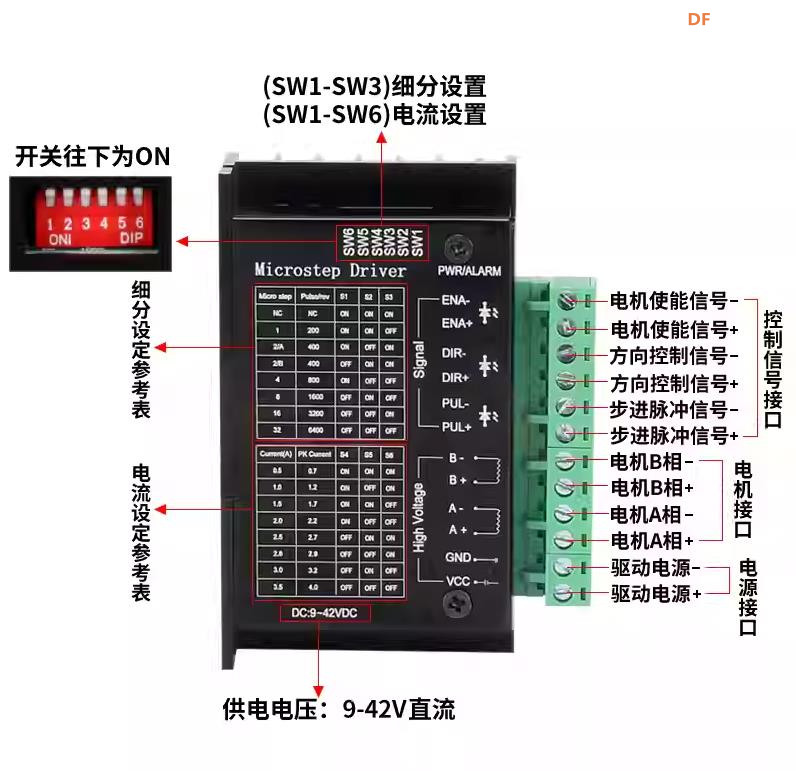

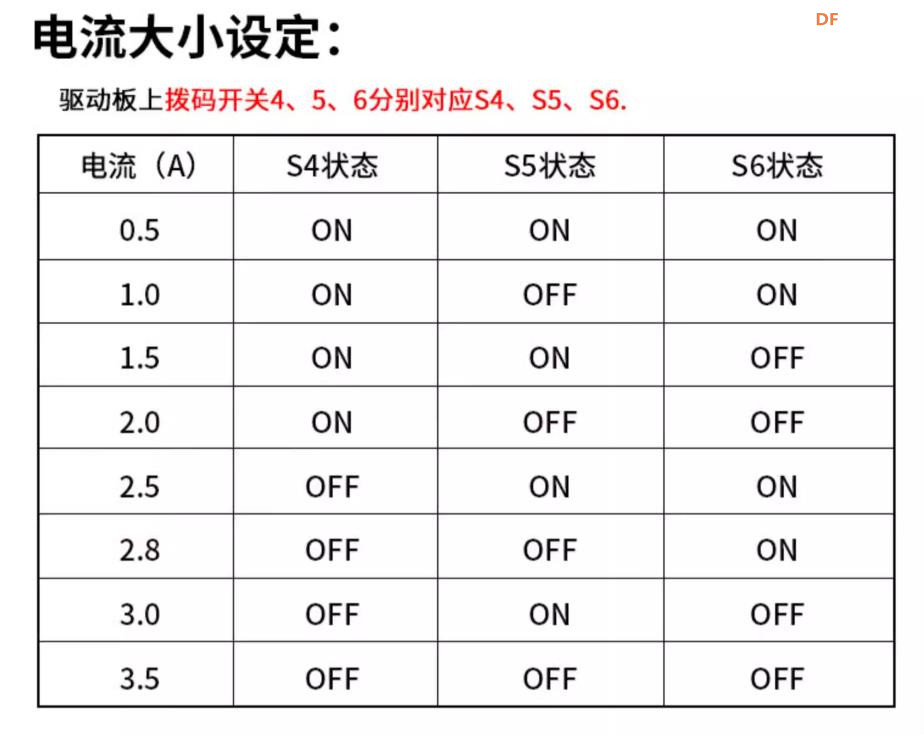

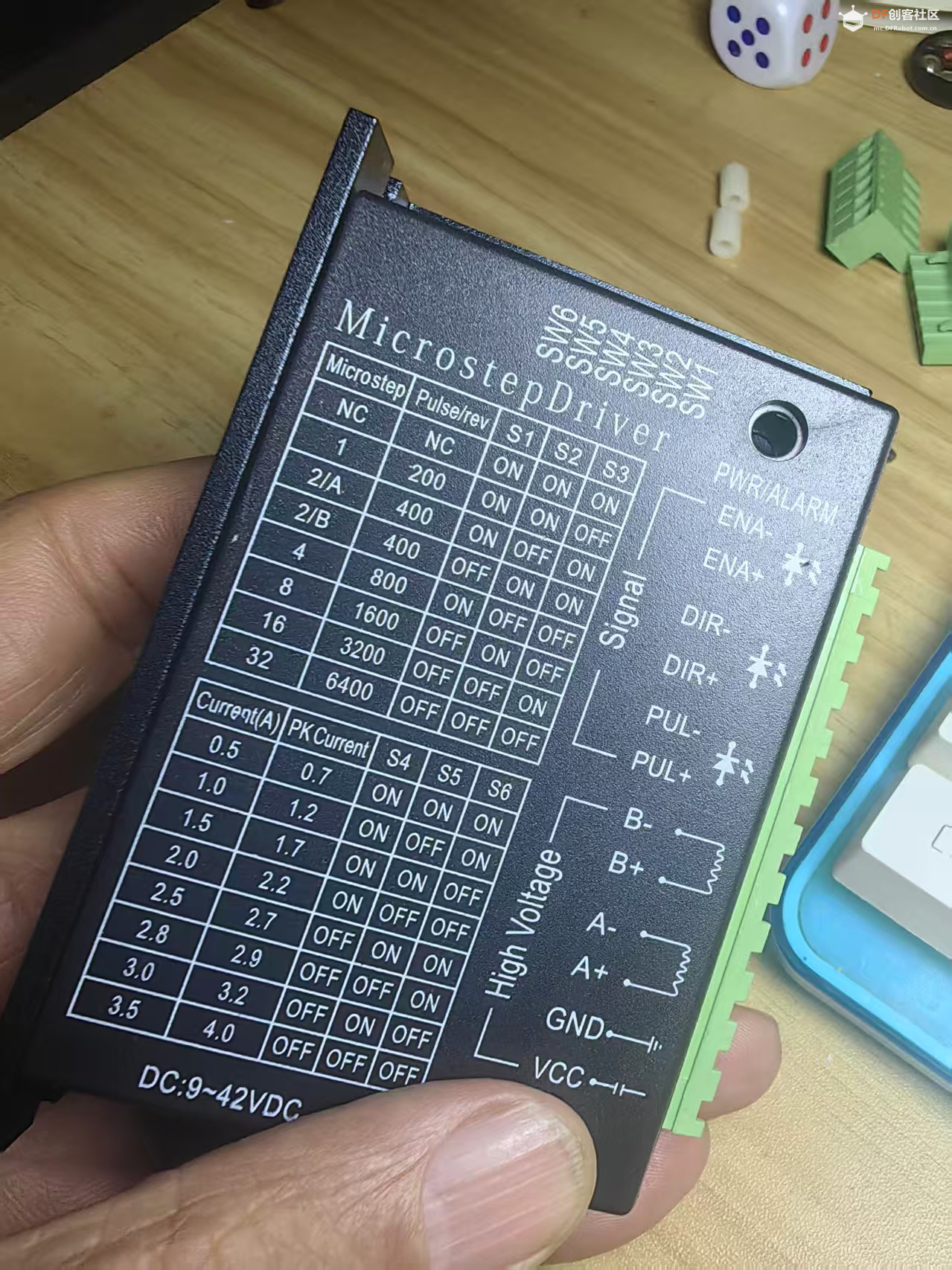

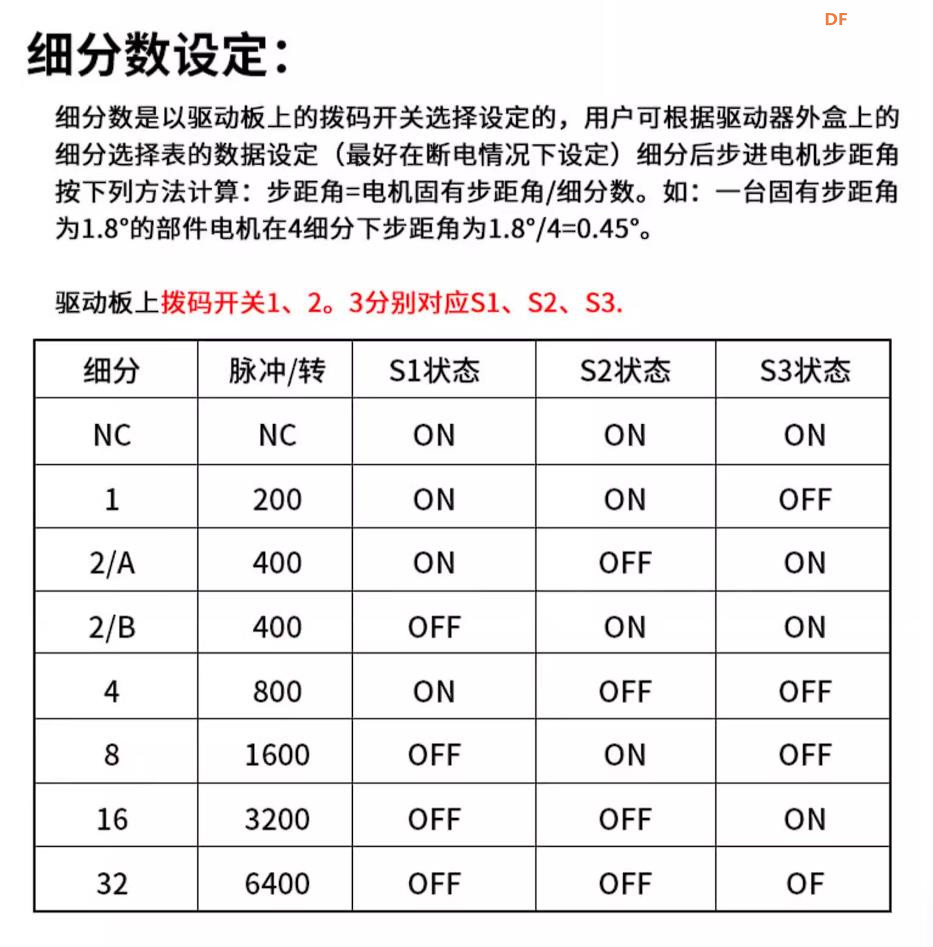

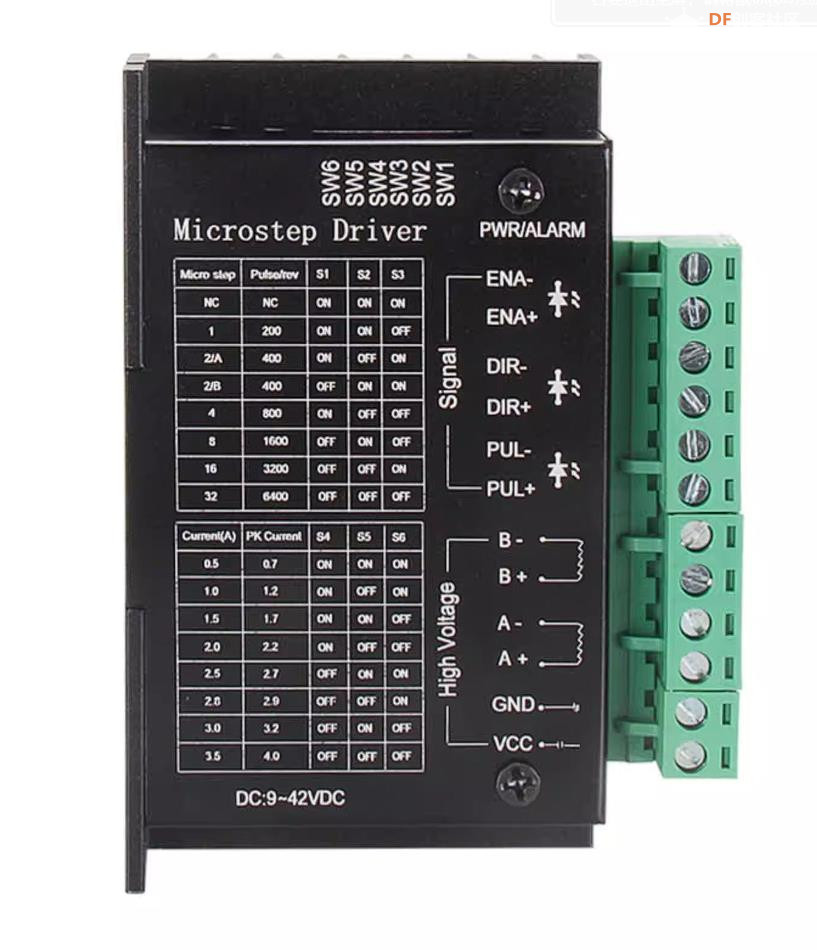

参数设定：细分与电流均通过板载拨码开关设定，S1-S3控制细分档位，S4-S6控制输出电流，设定前需断开电源，操作简单直观，可根据实际需求快速调整。

2、适用场景
广泛适用于小型自动化设备、数控装置、创客 DIY 项目，如雕刻机、打标机、切割机、3D 打印机、绘图仪、小型机械臂、数控机床、物料拿放装置等，尤其适合对成本、扭矩、控制精度有要求的低 / 中功率驱动场景。

3、重要使用注意事项
供电电压需严格控制在 9-42V 直流范围，切勿接入 220V 交流电源，否则直接烧毁驱动器且无保修；
接线时需断开电源，电机绕组避免错相、短路，控制信号高于 5V 时需外接限流电阻，保证 8-15mA 驱动电流；
初次使用可将细分设为 16、频率 1K 以内，仅接脉冲信号测试，运行正常后再逐步调试加速、方向等功能；

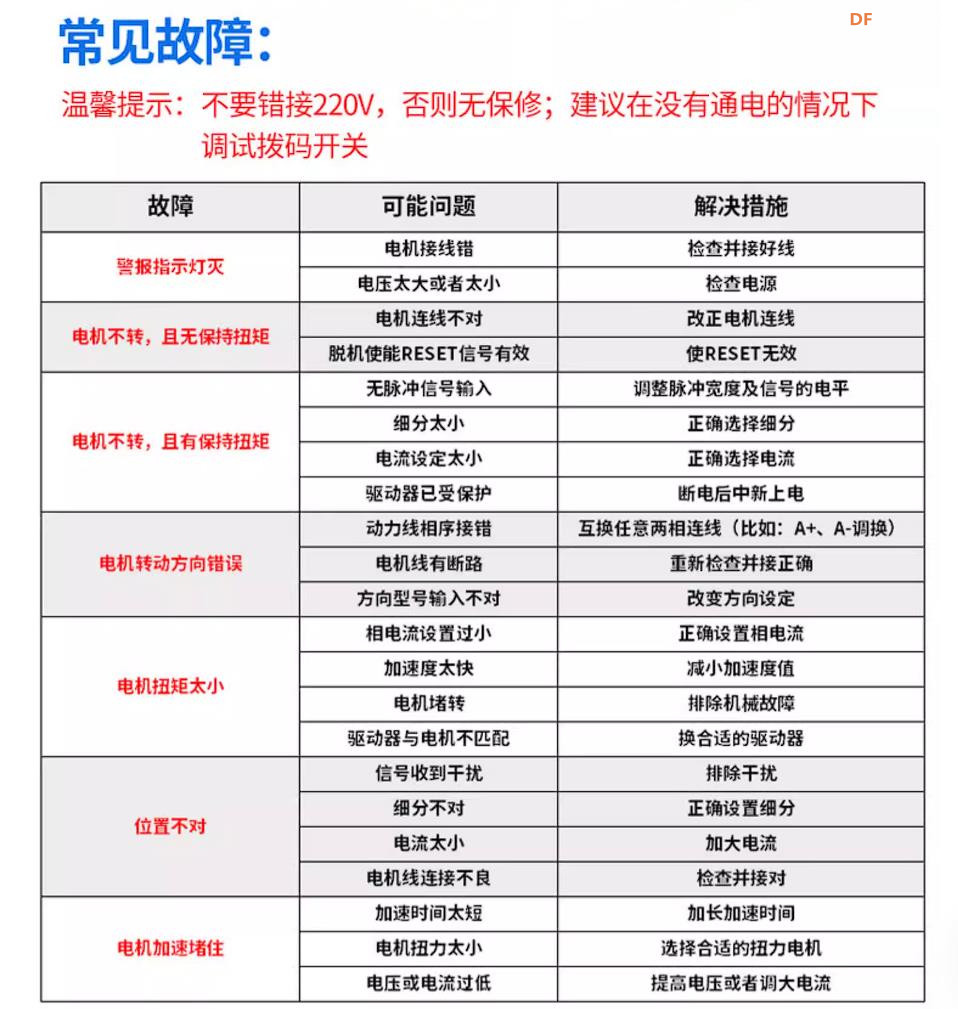

电机正反转与预期相反时，只需互换电机其中一相的两根接线（如 A + 与 A-）即可；
长时间高负载使用时，保证驱动器散热良好，避免在结露、有导电灰尘或可燃气体的环境中使用。
