【花雕动手做】看见声音，基于Arduino系列音乐可视器（29）
2022-10-253.3万
精华项目
AI 快速预览详细
本文介绍了基于Arduino的音乐可视化项目，使用四片8X8 WS2812B硬屏拼成16X16硬屏，逐步积累音乐频谱可视化的资料。适合零基础新手和STEM教育。
|

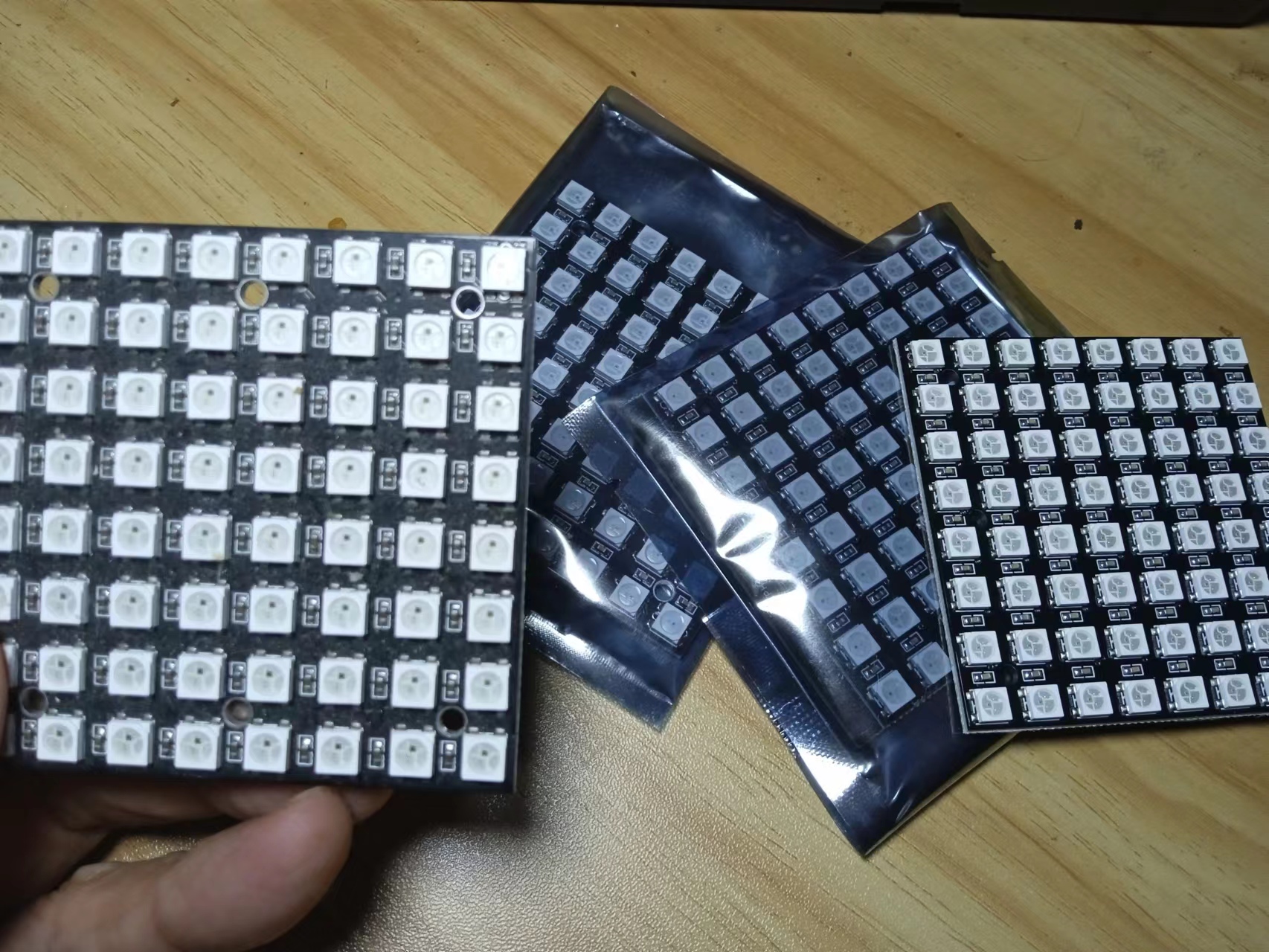

偶然心血来潮，想要做一个音乐可视化的系列专题。这个专题的难度有点高，涉及面也比较广泛，相关的FFT和FHT等算法也相当复杂，不过还是打算从最简单的开始，实际动手做做试验，耐心尝试一下各种方案，逐步积累些有用的音乐频谱可视化的资料，也会争取成型一些实用好玩的音乐可视器项目。 正好手头还有四片8X8硬屏，于是把它们拼在一起，组成一块16X16的WS2812B硬屏，继续尝试音乐可视化的项目。  |
优酷：https://v.youku.com/v_show/id_XNTkyMTA0MDkwMA==.html?spm=a2hcb.playlsit.page.1
B站：
[media=x,500,375]https://v.youku.com/v_show/id_XNTkyMTA0MDkwMA==.html?spm=a2hcb.playlsit.page.1[/media]
优酷：
B站：https://www.bilibili.com/video/BV1nD4y147xD/?vd_source=98c6b1fc23b2787403d97f8d3cc0b7e5
[media=x,500,375]https://www.bilibili.com/video/BV1nD4y147xD/?vd_source=98c6b1fc23b2787403d97f8d3cc0b7e5[/media]
实验一百七十七：Wemos D1 R32 ESP32开发板
项目之四十七：快速傅里叶变换256位频谱仪
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十七：Wemos D1 R32 ESP32开发板
项目之四十七：快速傅里叶变换256位频谱仪
*/
#include "arduinoFFT.h"
#include
#define NUM_LEDS 256
#define LED_TYPE WS2812
#define COLOR_ORDER GRB
arduinoFFT FFT = arduinoFFT();
CRGB leds[NUM_LEDS];
#define CHANNEL 39
#define DATA_PIN 23
const uint8_t max_bright = 2;
const uint16_t samples = NUM_LEDS / 4;
const byte halfsamples = samples / 2;
uint8_t gHue;
int value;
double vReal[samples];
double vImag[samples];
char toData[halfsamples];
int pointJump[halfsamples];
int uJump[halfsamples];
int dJump[halfsamples];
int uValue;
int dValue;
int tValue;
int toDown = 0;
uint8_t toDownSpeed = 3;
int pointDown = 0;
uint8_t pointDownSpeed = 9;
void setup(){
delay(100);
Serial.println("Ready");
FastLED.addLeds
FastLED.setBrightness(max_bright);
}
void loop(){
FastLED.clear();
EVERY_N_MILLISECONDS(10) {
gHue += 10;
}
for (int i = 0; i < samples; i++)
{
value = analogRead(CHANNEL);
vReal[i] = value;
vImag[i] = 0.0;
}
FFT.Windowing(vReal, samples, FFT_WIN_TYP_HAMMING, FFT_FORWARD);
FFT.Compute(vReal, vImag, samples, FFT_FORWARD);
FFT.ComplexToMagnitude(vReal, vImag, samples);
for (int i = 0; i < halfsamples; i++)
{
toData[i] = vReal[i + halfsamples / 2];
toData[i] = constrain(toData[i], 0, 100);
toData[i] = map(toData[i], 0, 100, 1, 7);
}
for (int i = 0; i < halfsamples; i++)
{
uValue = toData[i];
uJump[i]++;
if (uValue > uJump[i])
{
uValue = uJump[i];
}
else
{
uJump[i] = uValue;
}
dValue = uValue;
toDown++;
if (toDown % toDownSpeed == 0)
{
dJump[i]--;
toDown = 0;
}
if (dValue > pointJump[i])
{
dJump[i] = dValue;
}
else
{
dValue = dJump[i];
}
tValue = uValue;
pointDown++;
if (pointDown % pointDownSpeed == 0)
{
pointJump[i]--;
pointDown = 0;
}
if (tValue > pointJump[i])
{
pointJump[i] = tValue;
}
else
{
tValue = pointJump[i];
}
fill_rainbow(leds + 8 * i, uValue, gHue, 30);
fill_rainbow(leds + 8 * i, dValue, gHue, 30);
fill_solid(leds + 8 * i + tValue, 1, CRGB::White);
}
FastLED.show();
delay(2);
}[/code]
