当然，如果你愿意，你也可以使用其他软件生成 G 代码，例如 Inkscape 及其插件 Inkscape-Lasertools 用于生成 G 代码并在此处加载它们。我已经在上一个视频中解释了如何使用这种方法生成 G 代码，用于 SCARA Robot 激光雕刻机，因此有关更多详细信息，您可以查看该视频。

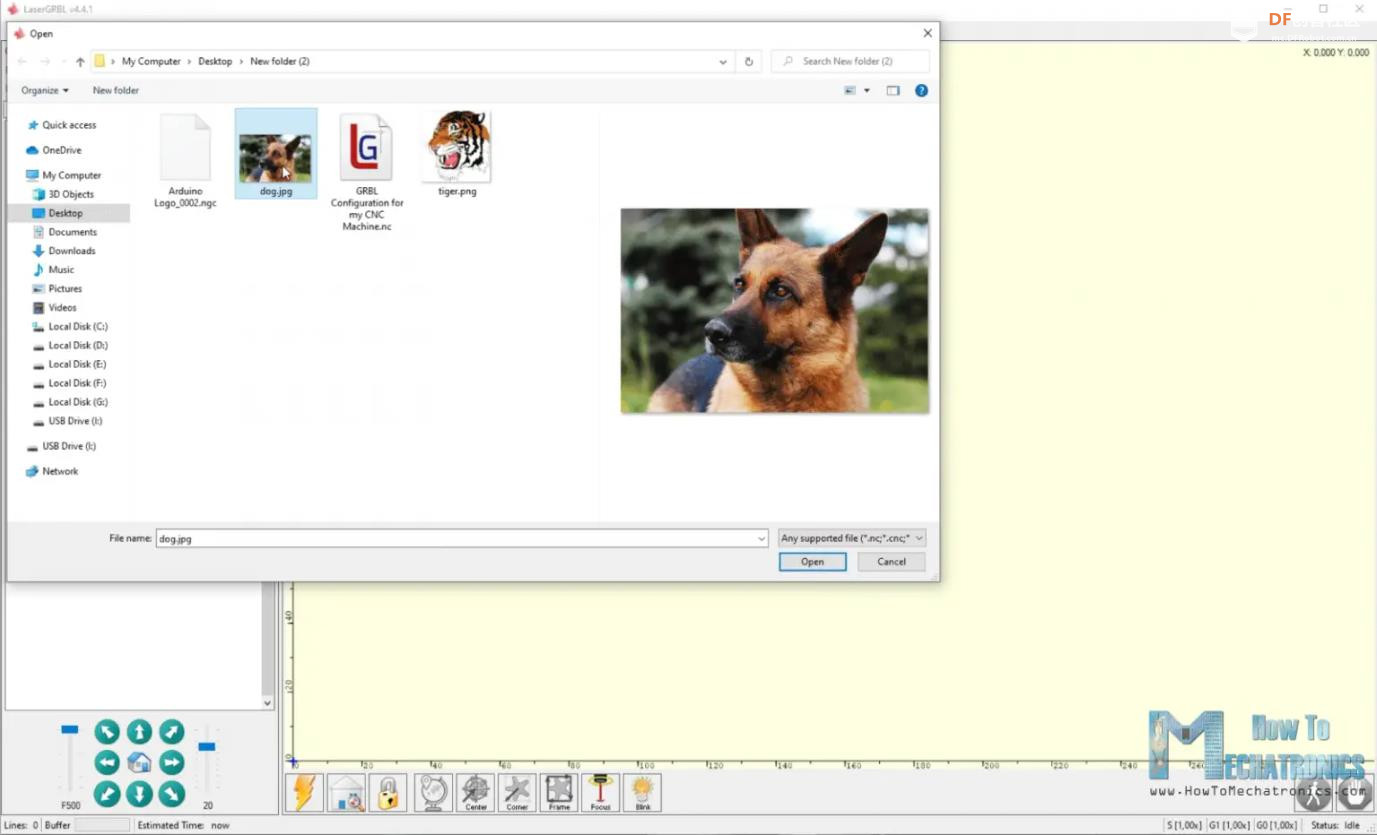

现在我将向您展示如何使用 LaserGRBL 从照片中生成用于激光雕刻的 G 代码。这里我有一张狗的照片，我将用软件打开它。

直接在 LaserGRBL 中打开照片进行激光雕刻

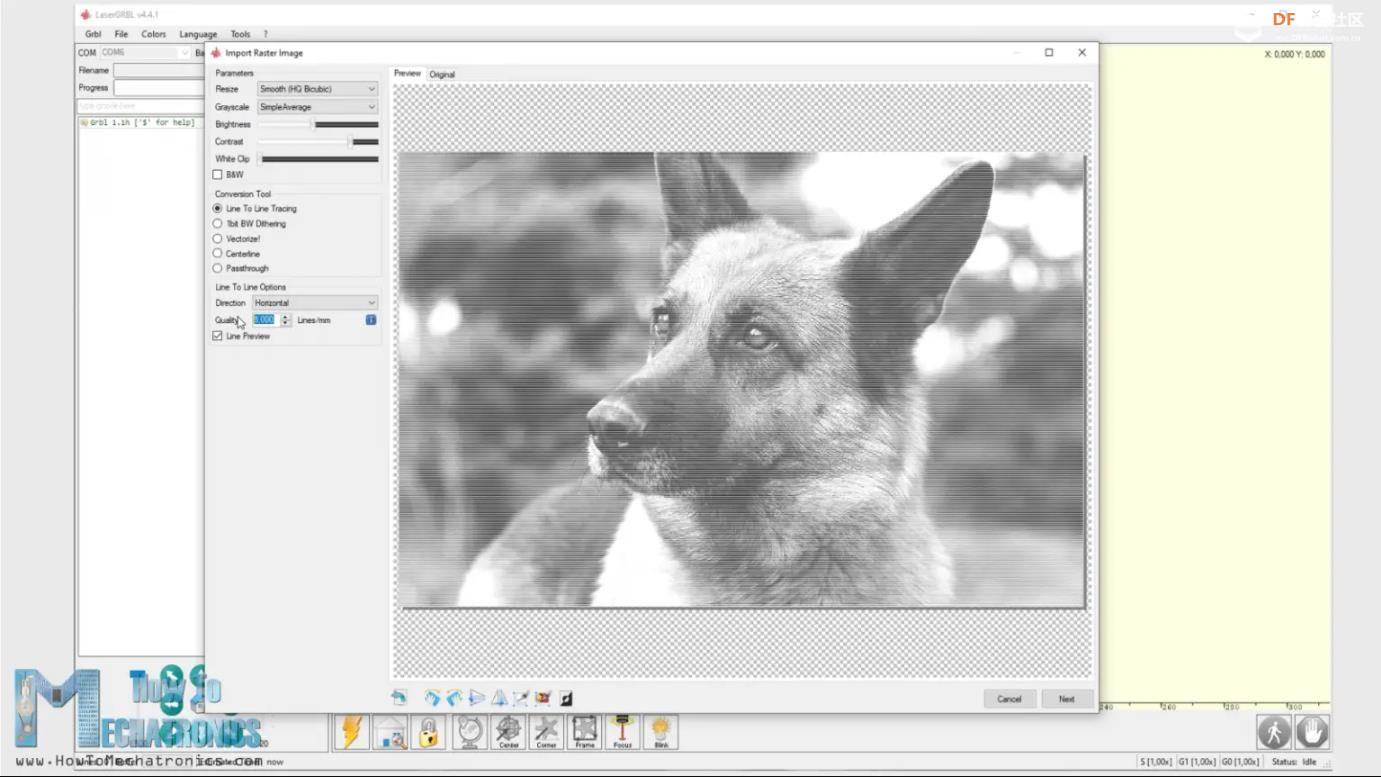

使用 亮度和对比度 选项我们可以根据需要调整图像。我们可以选择照片的转换类型，例如，线到线跟踪、1 位 BW 抖动或矢量格式。我将对这张照片使用线到线跟踪，在这里我们还可以选择线条方向和雕刻质量，这取决于每毫米有多少条线。

将照片转换为 G 代码，以便使用 LaserGRBL 进行激光雕刻

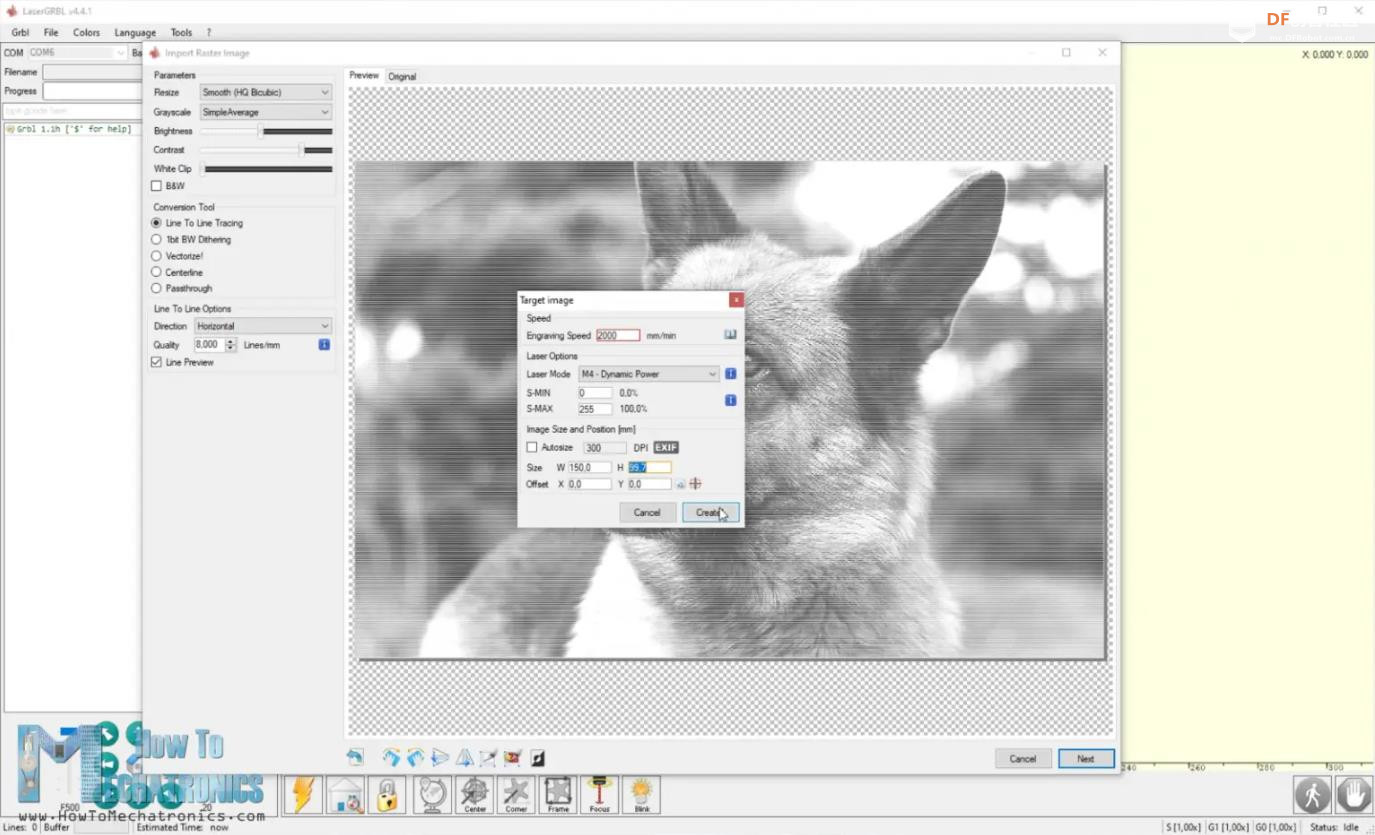

接下来，我们可以选择 Engraving Speed（雕刻速度），设置激光功率的最小和最大 PWM 值，并设置雕刻的大小。

激光雕刻速度和功率控制，带 PWM

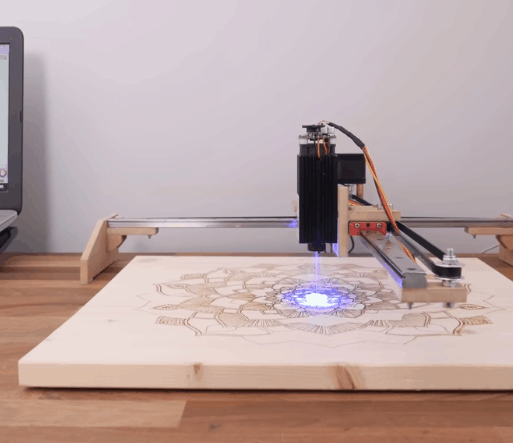

就是这样，软件将为这个雕刻生成 G 代码。在我们开始之前，我们可以使用 Frame 按钮来勾勒或向我们展示雕刻将发生的位置，以便我们可以根据需要调整我们的工件。

请注意，我们必须使用激光安全护目镜，以保护我们的眼睛免受激光紫外线的伤害，因为它非常危险。

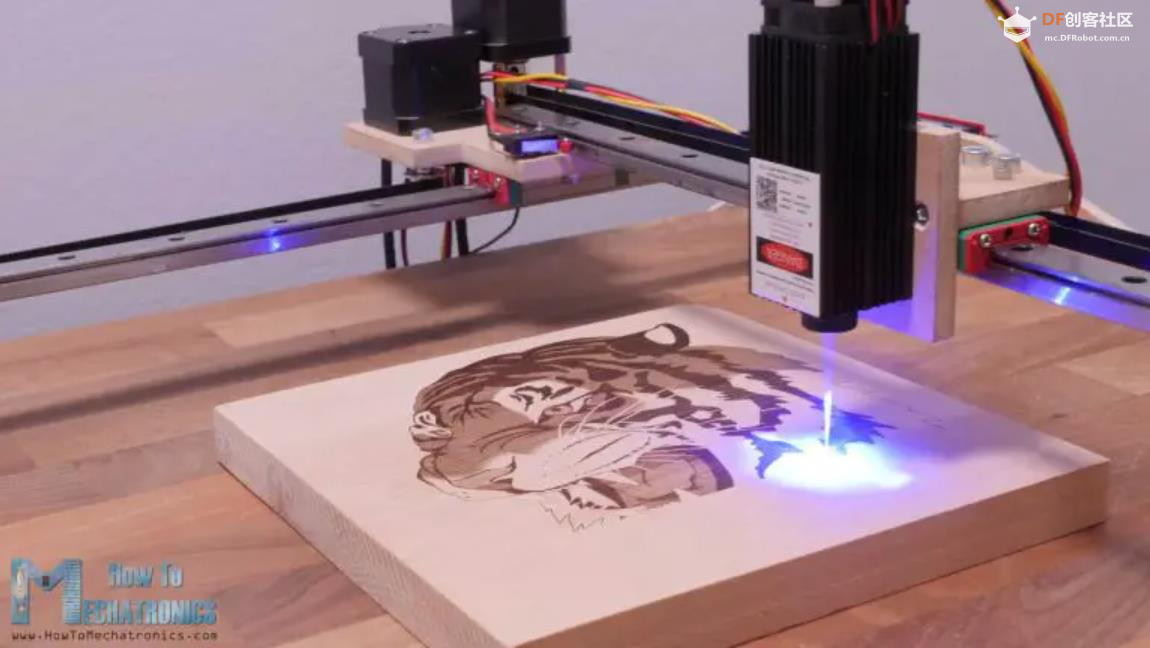

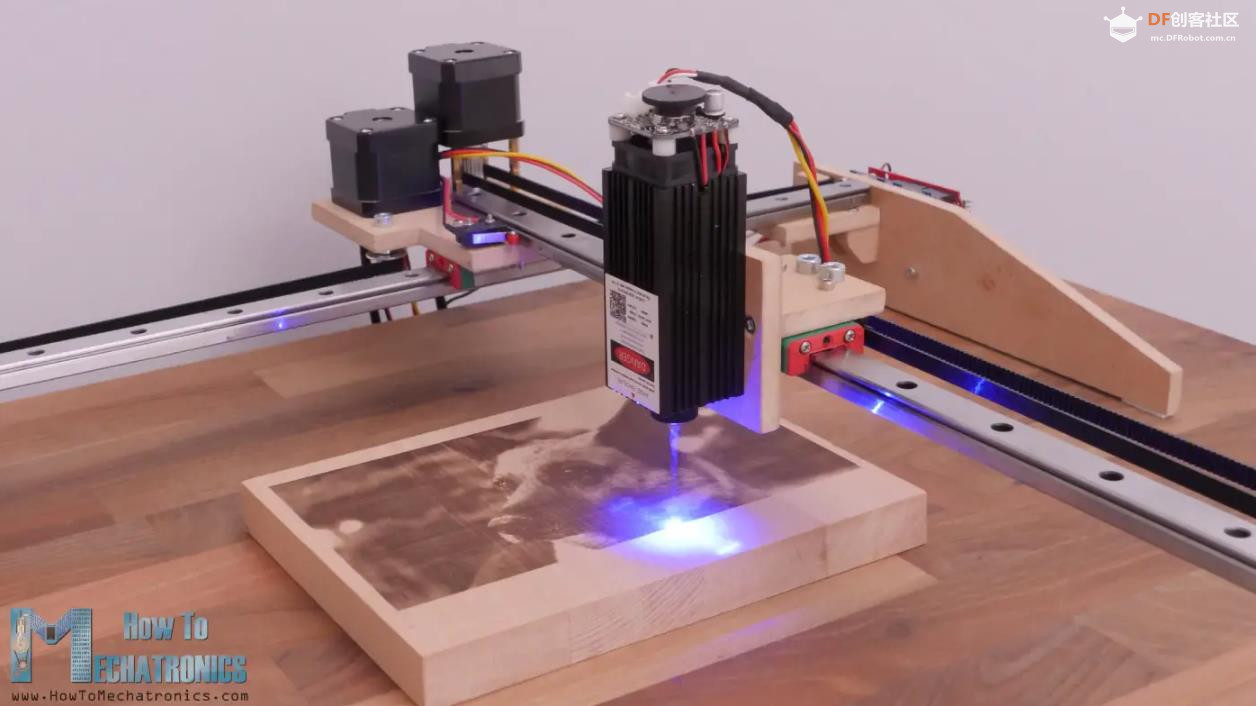

使用 DIY 激光雕刻照片

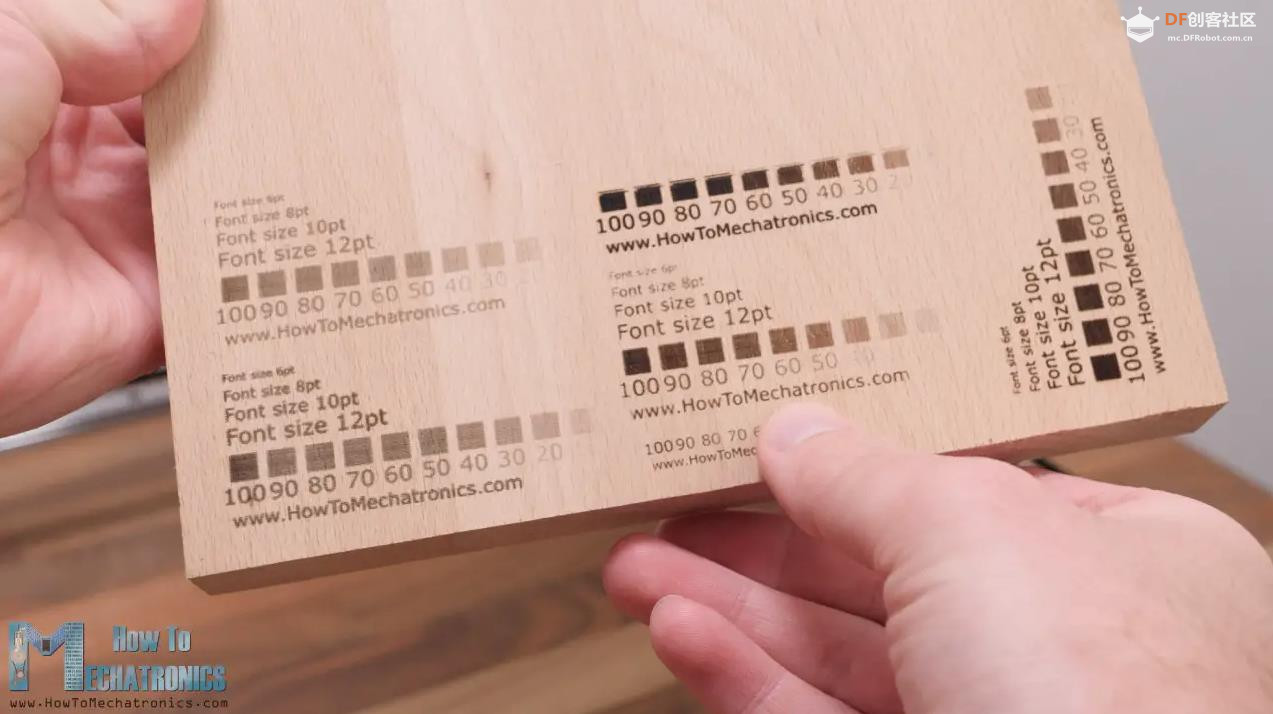

如果我们正确校准了我们的机器，我们可以获得相当好的雕刻。为了校准，我们可以使用我制作的这张图像，它的正方形透明度从 100% 到 10%。

用于调用激光雕刻速度和激光功率的图像

根据结果调整激光功率的雕刻速度和 PWM 值。

您可以在此处下载校准图像：

灰度和字体大小测试（见下载）

所以，这就是本教程的内容。我希望你喜欢它并学到一些新东西。如果您有任何问题，请随时在下面的评论部分提问，别忘了查看我的其他一些 Arduino 项目。

附录
书面教程：https://howtomechatronics.com/pr ... diy-laser-engraver/
视频教程（17分钟）：https://www.youtube.com/watch?v=td4DWtMY7SQ&t=4s
项目作者：Dejan

LaserGRBL 控制器：https://lasergrbl.com/
从 Thangs 下载装配体 3D 模型：
https://thangs.com/designer/HowT ... er%20Engraver-41716

参考资料：
步进电机和 Arduino – 终极指南
https://howtomechatronics.com/tu ... the-ultimate-guide/
如何使用Arduino设置GRBL和控制CNC机器
https://howtomechatronics.com/tu ... chine-with-arduino/
