[项目] 【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

[复制链接]
现在中风的发病率是 30+(而不是像以前那样 10+!)。中风是致残的主要原因。痉挛是最常见的中风后后果。
必须尽快进行失去的运动功能康复。辅助康复在第一个月效果最佳。

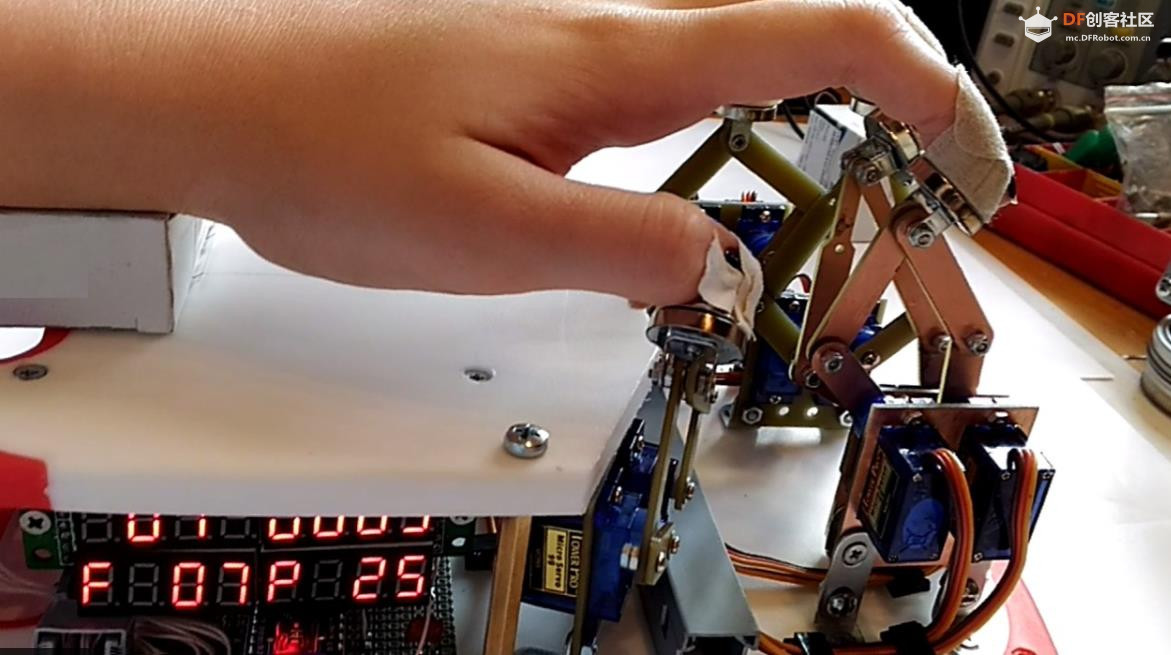

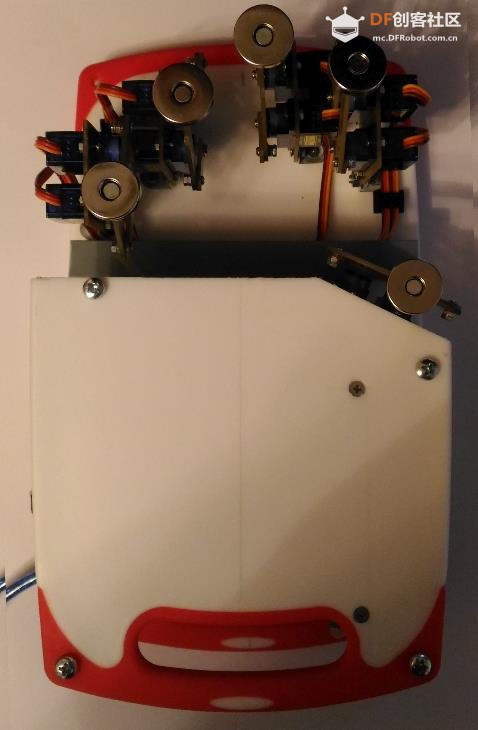

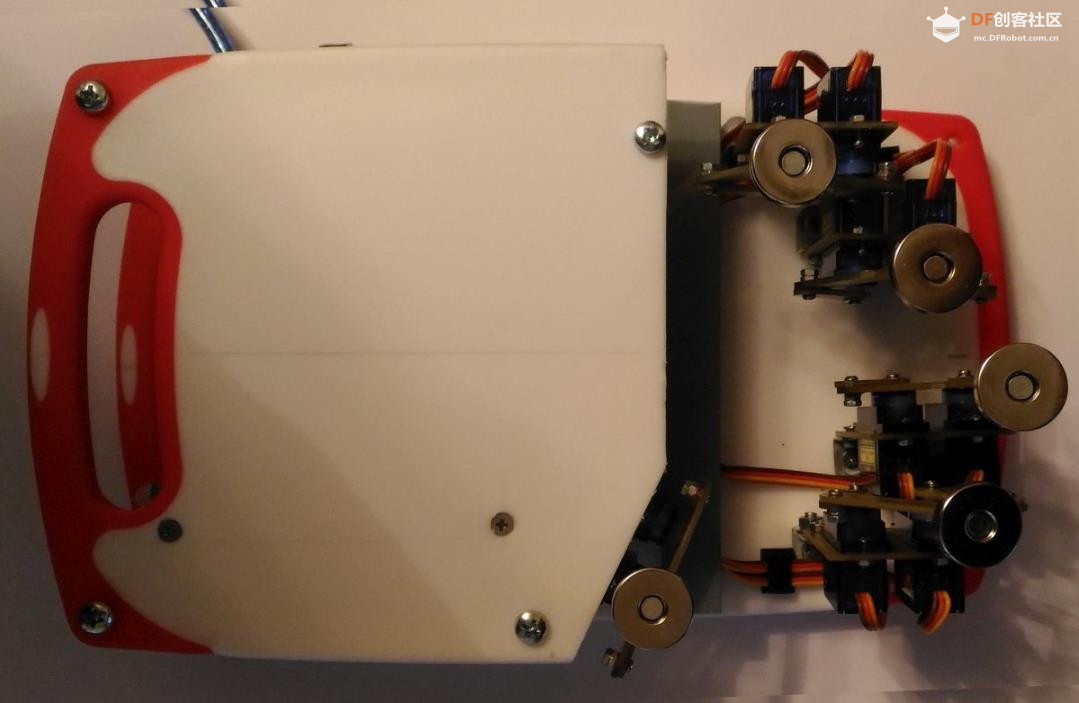

我们构建了简单的芯片康复机器人设备 - 中风后痉挛康复助手。康复助手的基础是 Arduino 和 10 个微型伺服器 SG90。该设备移动手指以恢复可塑性并开始康复。

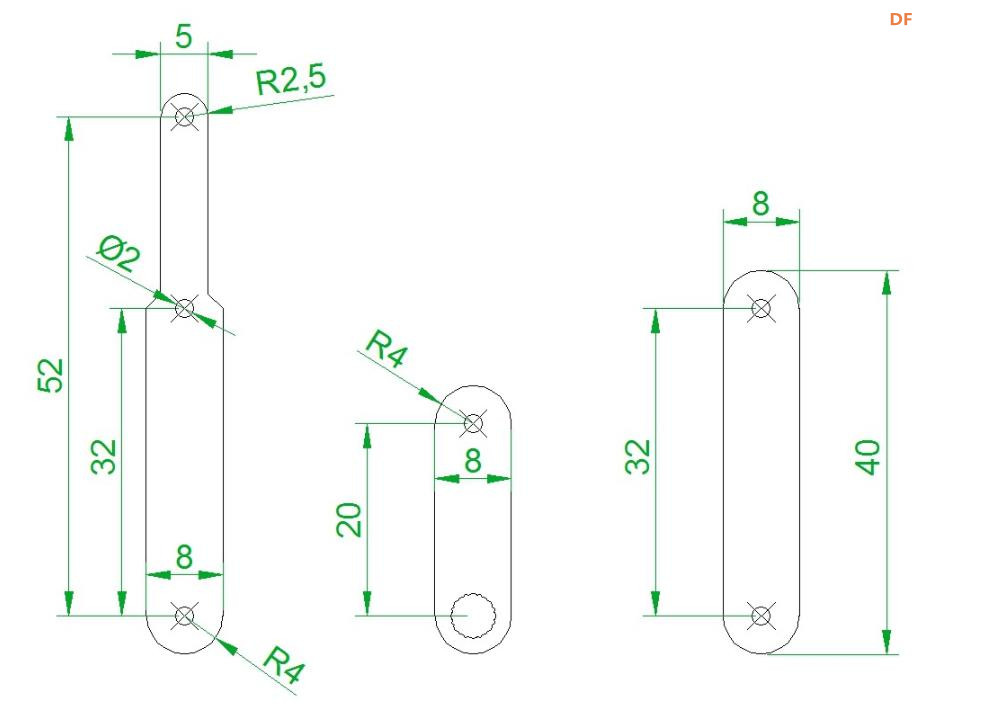

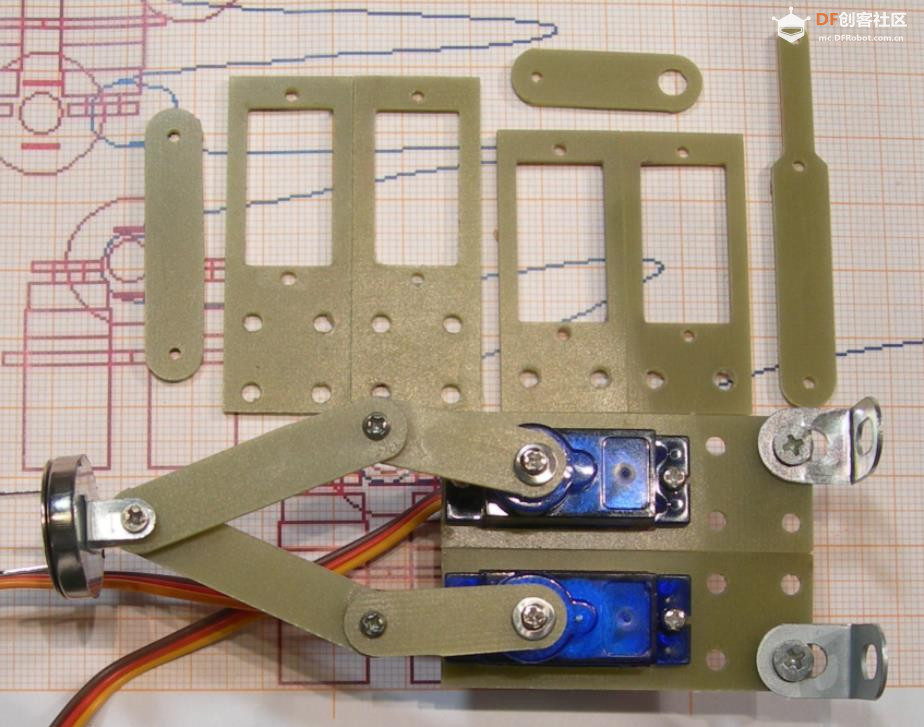

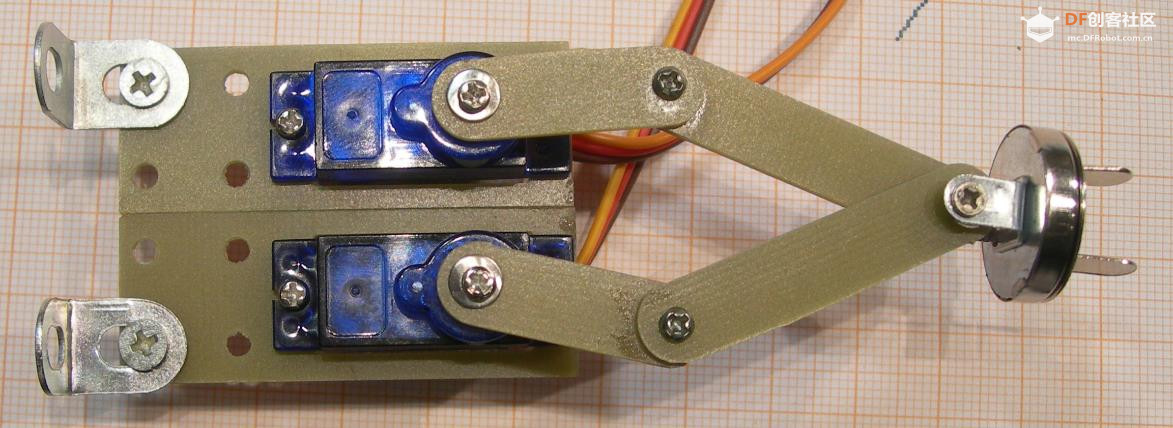

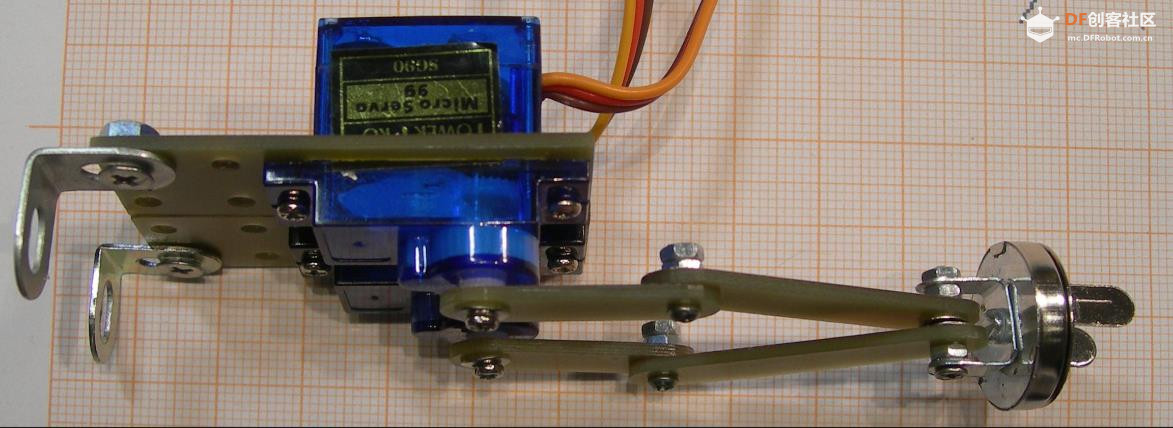

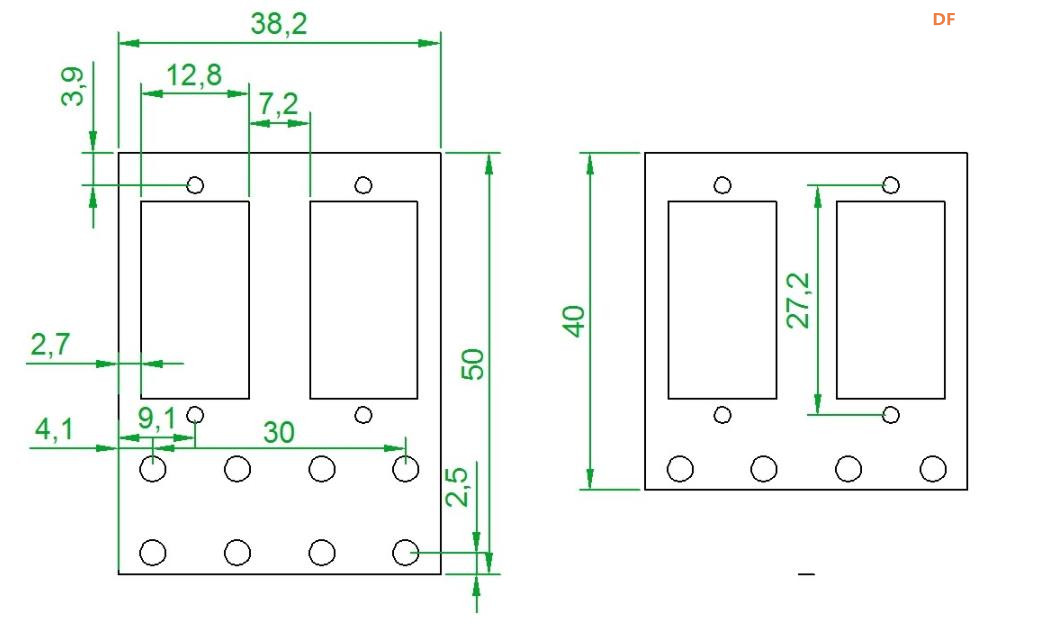

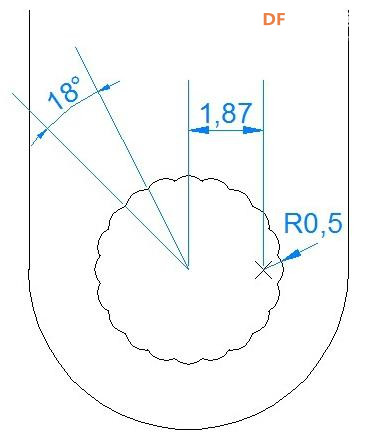

每个机构都是 5 连杆机构,可将伺服器的旋转运动转换为 2-D 运动。连杆的顶部配有转环,因为手指支架连接到转环上。手指用创可贴和磁性按钮按扣固定。用户可以选择 17 种模式中的任何一种。
程序代码与 Arduino IDE 兼容,免费且可以轻松修改。机械部件可以用 3D 打印机、铣床或纸板刀制作。

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图1

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图2



驴友花雕  中级技神
 楼主|

发表于 5 小时前

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

在美国,每40秒就有一人中风;在俄罗斯,每80秒就有一人中风。痉挛是中风后最常见的后果。中风后康复可以帮助人们恢复健康,康复开始得越早,效果就越好。康复助手可以让康复过程更快、更有效。

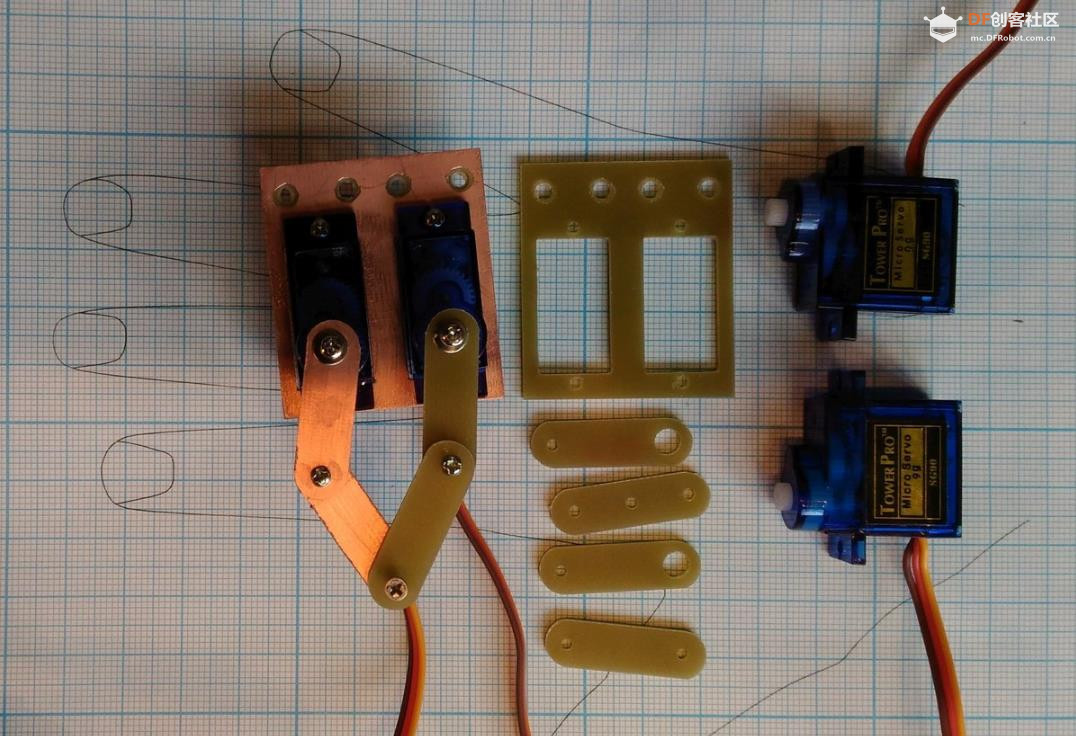

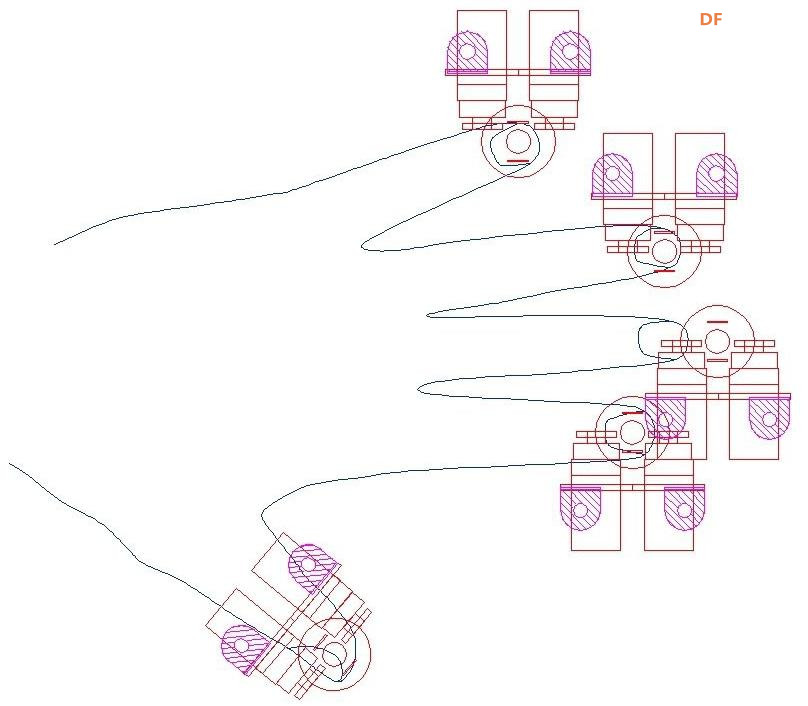

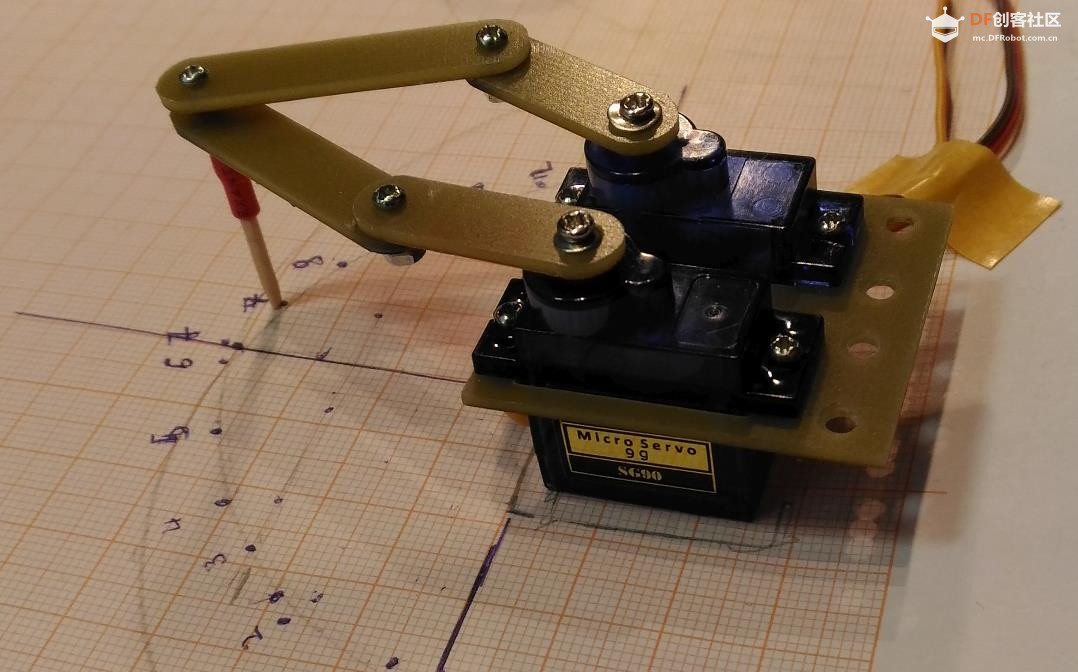

设计五杆机构,将伺服器的旋转运动转换为患者手指的二维运动,构建了由五杆机构组成的手部治疗系统。

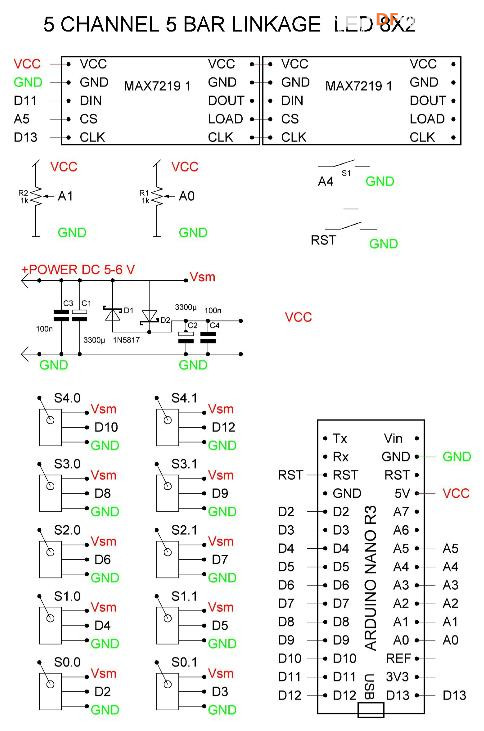

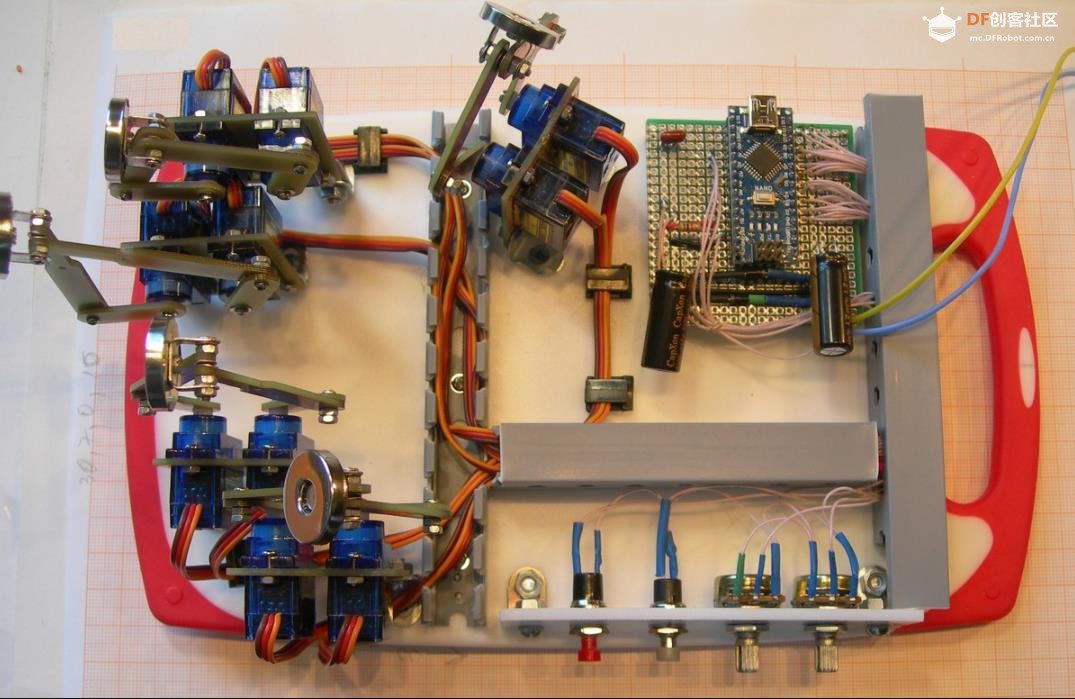

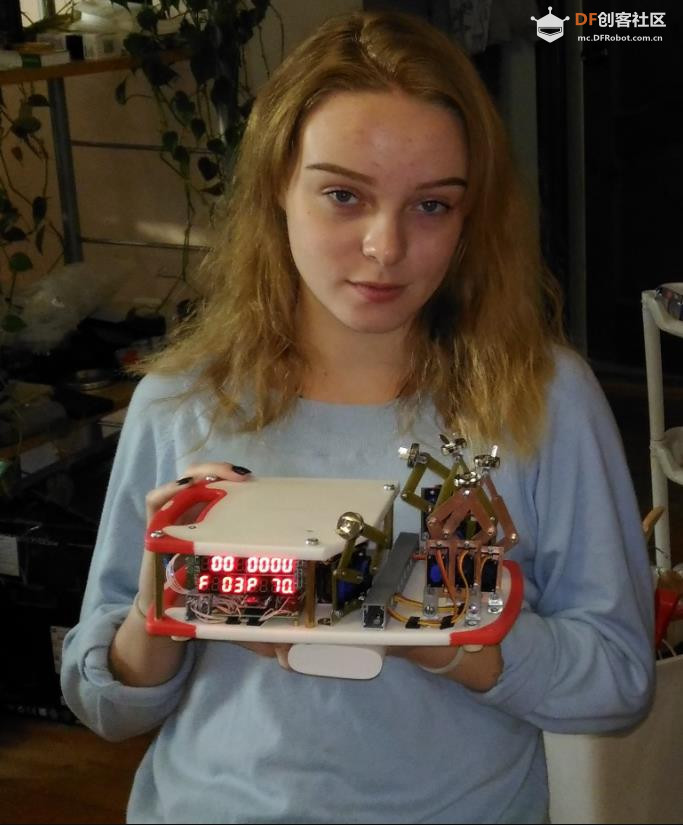

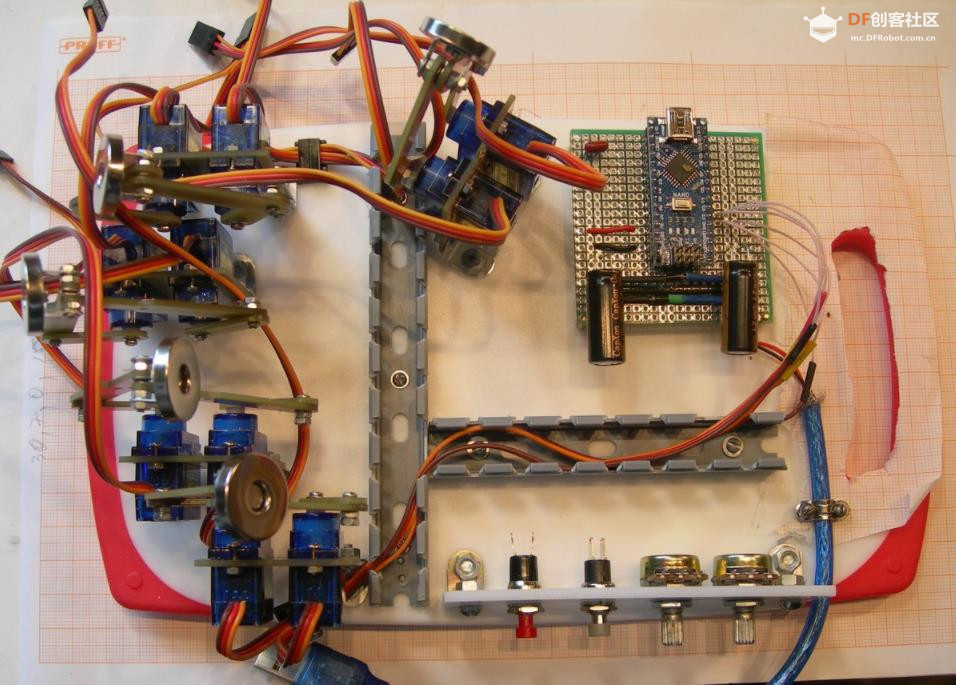

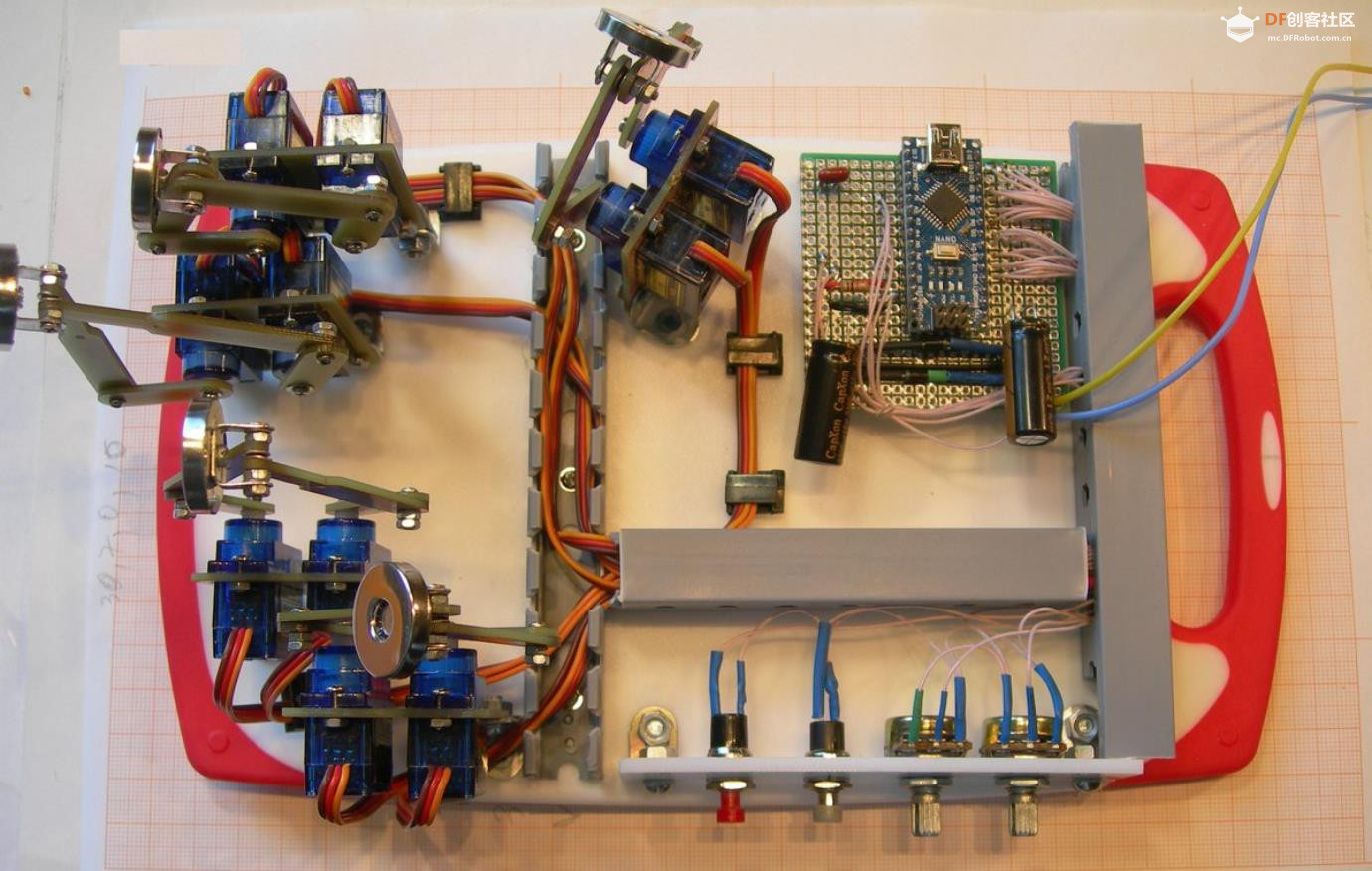

我们使用伺服器、Arduino Nano 控制板、LED MAX7219 显示屏、杠杆臂和底座,可以使用 3D 打印机、铣床或简单地用刀(用于纸板和钻头)制作。

该设备由5V直流电源供电。电流最高可达2-3安培。
我们计算近似函数来计算伺服角度作为手指基准位置的函数,而无需复杂耗时的三角计算。
我们编写了简单的 Arduino 兼容代码来控制 10 个伺服器。
它有17种运动模式:水平、垂直和混合(弧线)。可以通过按下按钮来选择模式。
频率和平滑度可以通过两个电位器改变。

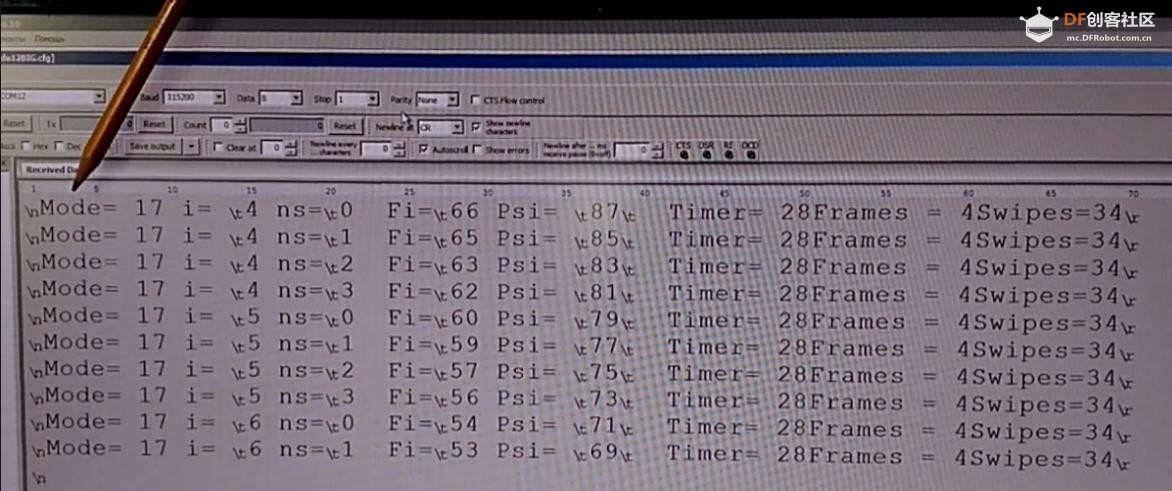

LED 显示屏显示模式、滑动次数、平滑度(插值点数)以及点之间的时间(以毫秒为单位)。

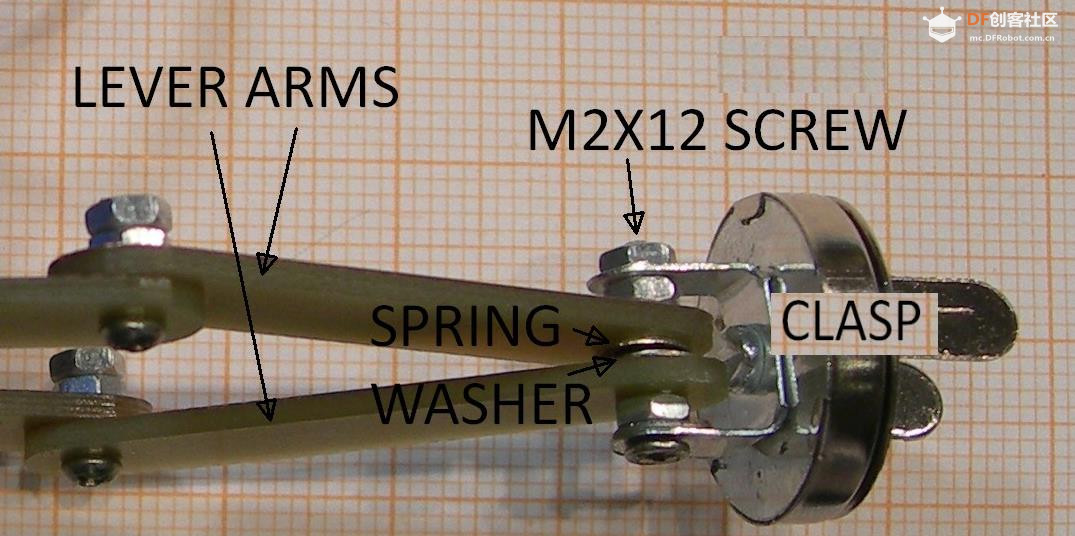

患者的手指用创可贴固定在磁扣上。
磁力足够强,可以抓住手指,但又足够弱,可以分离手指,并且不会造成任何伤害。
代码与 Arduino IDE 兼容,可以进行更改以获得任何类型的手指基础运动。
该设备可根据搭建说明进行复制。分步搭建说明和程序代码可在 git hub 仓库或 hackaday 页面的“文件”部分免费下载。
目前,一些设备正在诊所接受有效性调查。
我们相信,在所有手动治疗可以提供帮助的情况下,ReHub Helper 都可以协助上肢的神经康复:

           • 脑瘤

           • 脑瘫 (CP)
          • 颈椎
          • 多发性硬化症 (MS) 等慢性疾病

           • 上肢远端骨折和损伤(重塑阶段) • 脑膜炎、脑炎

           • 运动神经元疾病,例如肌萎缩侧索硬化症(ALS)

           • 肌肉萎缩症

           • 帕金森病

           • 椎间盘突出导致瘫痪的迹象

            • 脊髓损伤

           • 中风(脑出血、缺血性损伤)

           • 创伤性脑损伤 (TBI)

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图3

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图1

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图2

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图4

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图6

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图5

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图7

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图8

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图9

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图11

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图10

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图12

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图13

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图14

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图15

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图16

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图17

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 5 小时前

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图3

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图1

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图2
回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 5 小时前

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

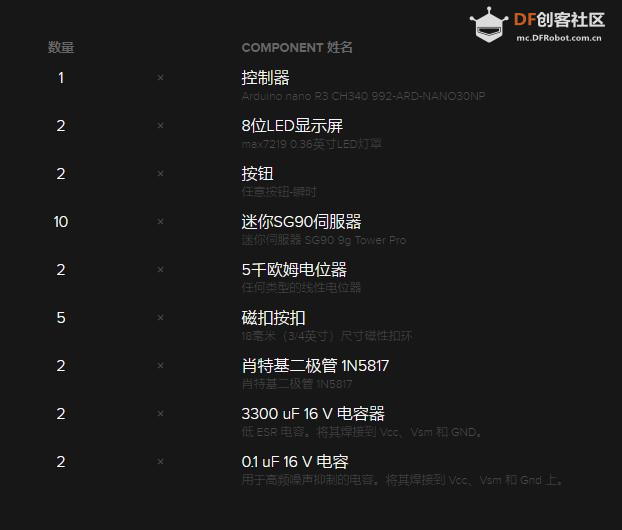

硬件清单

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图1
回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 5 小时前

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 4 小时前

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手

【Arduino 动手做】3D打印的10舵机中风后痉挛康复助手图1
