【Arduino】168种传感器系列实验（185）---MAX4466声音模块

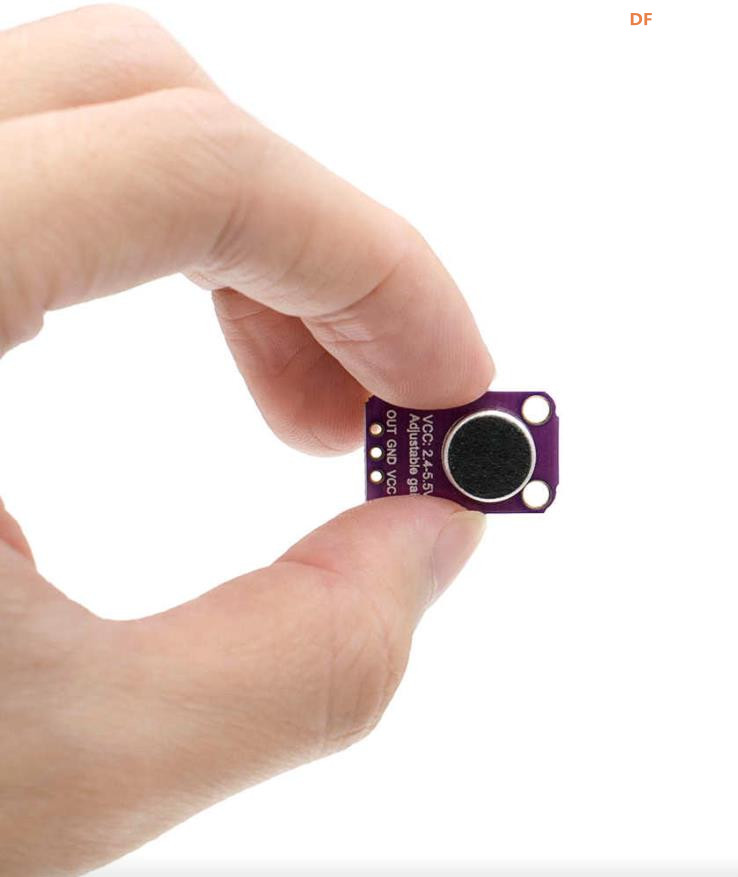

实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块 microphone
实验开源仿真编程（Linkboy V4.62）项目之九：显示动态声音波形

实验串口绘图器返回情况（一段歌曲的波形）

  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目之十：使用KA2284电平指示模块的简易音乐节奏灯
  实验接线：MAX4466咪头模块OUT接Uno的A0，电平模块接D6(pwm）

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目之十：使用KA2284电平指示模块的简易音乐节奏灯
  实验接线：MAX4466咪头模块OUT接Uno的A0，电平模块接D6(pwm）
*/

int levelModule = 6;
int readValue = 0; //保存读到的模拟值
int ledValue = 0;  //保存占空比

void setup() {
  pinMode(levelModule, OUTPUT); //数字口要选择带~号的具有pwm功能的输出口
}

void loop() {
  readValue = analogRead(A0);     //读取A0模拟口的数值（0-5V 对应 0-1024取值）
  ledValue = map(readValue, 0, 1023, -1, 7);
  // 将0到1024之间的数据映射成-1到7之间的数据
  analogWrite(levelModule, ledValue);   //PWM最大取值6
}
复制代码

实验场景图




  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十一：超简单的音乐反应 LED 灯条

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十一：超简单的音乐反应 LED 灯条
  实验接线：MAX4466咪头模块OUT接Uno的A0，电平模块接D13
*/

int soundSensor = A0;
int LED = 13;

void setup() {
  pinMode(soundSensor, INPUT);
  pinMode(LED, OUTPUT);
}

void loop() {
  int statusSensor = digitalRead (soundSensor);
  if (statusSensor == 1) {
    digitalWrite(LED, HIGH);
  }
  else {
    digitalWrite(LED, LOW);
  }
}
复制代码




实验场景图 动态图


Arduino 系列传感器和执行器模块实验目录清单：
一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）
https://mc.dfrobot.com.cn/thread-280845-1-1.html
连杆形式的腿机构十一种：盘点机器人行走背后的机械原理
https://mc.dfrobot.com.cn/thread-308097-1-1.html
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车！
https://mc.dfrobot.com.cn/thread-307863-1-1.html
【花雕动手做】超迷你哦，用徽商香烟盒做个智能小车！
https://mc.dfrobot.com.cn/thread-307907-1-1.html
【花雕动手做】太搞笑啦，一支胶管制成二只蠕动机器人
https://mc.dfrobot.com.cn/thread-308046-1-1.html
【花雕动手做】快餐盒盖，极低成本搭建机器人实验平台
https://mc.dfrobot.com.cn/thread-308063-1-1.html
【花雕动手做】特别苗条，使用微波传感器控制的纤细小车
https://mc.dfrobot.com.cn/thread-308866-1-1.html
【花雕动手做】脑洞大开、五花八门的简易机器人66种
https://mc.dfrobot.com.cn/thread-307900-1-1.html

实验一百五十八：QMC5883L电子指南针罗盘模块 三轴磁场传感器GY-271
https://mc.dfrobot.com.cn/thread-308195-1-1.html
实验一百六十三：BMI160 6轴惯性运动传感器 16位3轴加速度+超低功耗3轴陀螺仪  I2C/SPI 14LGA
https://mc.dfrobot.com.cn/thread-310371-1-1.html
实验一百六十五：2.4 英寸 TFT LCD 触摸屏模块 XPT2046 PCB ILI9341 240x320 像素 8 位 SPI 串口显示器
https://mc.dfrobot.com.cn/thread-309803-1-1.html
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
https://mc.dfrobot.com.cn/thread-309845-1-1.html
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
https://mc.dfrobot.com.cn/thread-310273-1-1.html
实验一百八十五：MAX4466声音传感器 驻极体话筒放大器 麦克风可调功放模块 microphone
https://mc.dfrobot.com.cn/thread-310193-1-1.html
实验一百八十九：TDA1308 硅麦克风 数字咪头放大模块 拾音器放大板 楼氏SUNLEPHANT
https://mc.dfrobot.com.cn/thread-310246-1-1.html
实验一百九十三：TCS34725颜色识别传感器 RGB IIC明光感应模块 ColorSensor
https://mc.dfrobot.com.cn/thread-310209-1-1.html
实验二百：RCWL-0515微波雷达感应开关 人体感应 智能感应探测传感器 12-15米远距离2.7G微波检测模块
https://mc.dfrobot.com.cn/thread-310313-1-1.html
实验二百零三：Air724UG合宙 Cat14G模块 DTU物联网UART串口通信数据TCP透传 核心板组合套餐
https://mc.dfrobot.com.cn/thread-310342-1-1.html
实验二百零九：Gravity: I2C & UART BC20 NB-IoT & GNSS通信模块 NB-IoT广域低功耗无线通信 GPS/北斗精准定位
https://mc.dfrobot.com.cn/thread-310433-1-1.html

【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十二：测量环境声级的波形
  实验接线：MAX4466咪头模块OUT接Uno的A0


  实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十二：测量环境声级的波形
  实验接线：MAX4466咪头模块OUT接Uno的A0
*/

const int sampleWindow = 50; // Sample window width in mS (50 mS = 20Hz)
unsigned int sample;

void setup() {
  Serial.begin(9600);
}

void loop() {
  unsigned long startMillis = millis(); // Start of sample window
  unsigned int peakToPeak = 0;   // peak-to-peak level

  unsigned int signalMax = 0;
  unsigned int signalMin = 1024;

  // collect data for 50 mS
  while (millis() - startMillis < sampleWindow)
  {
    sample = analogRead(0);
    if (sample < 1024)  // toss out spurious readings
    {
      if (sample > signalMax)
      {
        signalMax = sample;  // save just the max levels
      }
      else if (sample < signalMin)
      {
        signalMin = sample;  // save just the min levels
      }
    }
  }

  peakToPeak = signalMax - signalMin;  // max - min = peak-peak amplitude
  double volts = (peakToPeak * 5.0) / 256;  // convert to volts
  Serial.println(volts);
}
复制代码

实验串口绘图器返回情况

实验场景图

  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十三：RGB LED 灯的声学频谱控制

  实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
  实验一百八十五：MAX4466声音传感器 低功耗驻极体话筒放大器 麦克风可调功放模块
  项目十三：RGB LED 灯的声学频谱控制
  实验接线：MAX4466咪头模块OUT接Uno的A0
  Rpin 11
  Gpin 10
  Bpin 9
*/

#define Rpin 11
#define Gpin 10
#define Bpin 9
#define delayLEDS 3
#define sensorPin A0

float sensorValue = 0, filteredSignal = 0,
      filteredSignalValues[] = {3.4, 3.1, 2.7, 2.4, 2.1, 1.7, 1.3, 0.9, 0.4};

void setup () {
  Serial.begin (9600);
}

void loop () {
  MainFunction();
  delay(6);
}

void MainFunction() {
  sensorValue = (float) analogRead(sensorPin) * (5.0 / 1024.0);
  FilterSignal(sensorValue);
  Serial.print(sensorValue);
  Serial.print(" ");
  Serial.println(filteredSignal);
  CompareSignalFiltered(filteredSignal);
}

void FilterSignal(float sensorSignal) {
  filteredSignal = (0.945 * filteredSignal) + (0.0549 * sensorSignal);
}

void CompareSignalFiltered(float filteredSignal) {
  if (filteredSignal > filteredSignalValues[0]) {
    RGBColor(0, 127, 255);
    Serial.println("Blue");
  } else if (filteredSignal <= filteredSignalValues[0] && filteredSignal > filteredSignalValues[1]) {
    Serial.println("Azure");
    RGBColor(0, 255, 255);
  } else if (filteredSignal <= filteredSignalValues[1] && filteredSignal > filteredSignalValues[2]) {
    RGBColor(255, 0, 0);
    Serial.println("Cyan");
  } else if (filteredSignal <= filteredSignalValues[2] && filteredSignal > filteredSignalValues[3]) {
    RGBColor(0, 255, 127);
    Serial.println("Aqua marine");
  } else if (filteredSignal <= filteredSignalValues[3] && filteredSignal > filteredSignalValues[4]) {
    RGBColor(0, 255, 0);
    Serial.println("Green");
  } else if (filteredSignal <= filteredSignalValues[4] && filteredSignal > filteredSignalValues[5]) {
    RGBColor(255, 255, 0);
    Serial.println("Yellow");
  } else if (filteredSignal <= filteredSignalValues[5] && filteredSignal > filteredSignalValues[6]) {
    RGBColor(0, 0, 255);
    Serial.println("Magenta");
  } else if (filteredSignal <= filteredSignalValues[6] && filteredSignal > filteredSignalValues[7]) {
    RGBColor(255, 0, 127);
    Serial.println("Rose");
  } else if (filteredSignal <= filteredSignalValues[7] && filteredSignal > filteredSignalValues[8]) {
    RGBColor(255, 127, 0);
    Serial.println("Orange");
  } else if (filteredSignal <= filteredSignalValues[8]) {
    RGBColor(0, 127, 255);
    Serial.println("Red");
  } else {
    RGBColor(255, 50 , 0);
    Serial.println("Default: Blue");
  }
}

void RGBColor(int Rcolor, int Gcolor, int Bcolor) {
  analogWrite(Rpin, Rcolor);
  analogWrite(Gpin, Gcolor);
  analogWrite(Bpin, Bcolor);
  delay(delayLEDS);
}
复制代码

实验串口返回情况

实验场景图  动态图

RGB LED 灯带的声学频谱控制

   如何使用 Arduino 为 RGB LED 灯条构建您自己的音乐可视化器

   这是一个教你如何改变 LED 灯条颜色的视频

   基于从声音传感器获得的值，信号为

   使用具有截止值的一阶低通 IIR 数字滤波器过滤

   频率为 900Hz 的滤波信号与多个阈值进行比较

   用于确定将基于哪种颜色显示的值

   传感器感应到的声音频率，低频声音

  （几乎听不见）在 LED 灯条中显示为蓝色，一直到

   高频声音（高度可听）在条带中显示为红色。

   MainFunction()

   主功能

   此方法使用“sensorValue”读取声音传感器的输出值

   作为浮点数并减去 1023，因为声音传感器提供 1023 或 5V 的输出

   当没有感应到任何声音时，这样我们在没有感应到声音时的值为 0

   & 值高达 1023 当它感知声音（空气中的振动）时，我们转换信号

   到伏特。

   FilterSignal()

   过滤信号

   使用在 Matlab 中创建的一阶 IIR 低通数字滤波器过滤信号

   并将值赋给变量“filteredSignal”

   CompareSignalFiltered()

   比较信号过滤

   比较“filteredSignal”变量和“filteredSignalValues”数组

   确定我们比较的变量值在哪里小于、大于或介于两者之间，我们的

   阈值为 LED 灯条分配颜色并打印代表的颜色

   我们设置的。

   RGBColor()

   RGB颜色()

   将代表颜色的 0 到 255 之间的值发送到为每个 RGB 颜色定义的引脚，

  我们想要的；在 Google RGB 色轮上搜索以帮助您了解颜色是如何创建的。

   版本 1.2

   将“filteredSignalValues”数组中的数字顺序从高到低，颠倒并更改

   来自“sensorValue”变量的方程，从 1023 - “analogRead(A0)” 到“analogRead(A0)”，以使其成为

   更容易阅读。

   声音传感器输出 5V 或 1023，当没有声音时从 Arduino 读取为输入，并且声音高，输出 0v

   传感器具有反向输出逻辑。
